热氧化工艺
(4)热氧化
x j xSiO2
掩蔽条件: DSi>>DSiO2
杂质的 DSi T 关系曲线
DSiO2
22
SiO2掩蔽层厚度的确定
硅衬底上的SiO2要能够单做掩膜来实现定域扩散， 需要SiO2满足：
1、 SiO2有一定的厚度；2、 DSi>>DSiO2； 3、且SiO2表面杂质浓度（CS）与Si/SiO界面杂质
二氧化硅膜用途
作为掩蔽膜
离子注入掩蔽 11
二氧化硅膜用途
互连 层间 绝缘 介质
12
二氧化硅膜用途
作为电隔离膜
隔离工艺
13
14
二氧化硅膜用途
作为掩膜； 作为芯片的钝化和保护膜； 作为电隔离膜； 作为元器件的组成部分。
15
SiO2与Si之间完美的界面特性是成就硅 时代的主要原因
TEM照片——单晶硅表面热氧化所得非晶二氧化硅薄膜
生长速率常数 （m2/min）
1.48×10-4
6.2×10-4
38.5×10-4 117.5×10-4 43.5×10-4
133×10-4
生长0.5 微米SiO2 所需时间 （min）
1800
360
63 22 58 18
SiO2的密度 （g/mm）
备注
2.27
2.15
2.21 2.12 2.08 2.05
SiO2 形成
氧化剂流动方向 (如 O2或 H2O）
气流滞流层
SiO2 Si衬底
39
40
热氧化动力学（迪尔-格罗夫模型）
氧化剂输运---气体输运流密度用F1表 主流 粘滞层
Ga； 3. Au在SiO2中扩散系数很小，但由于

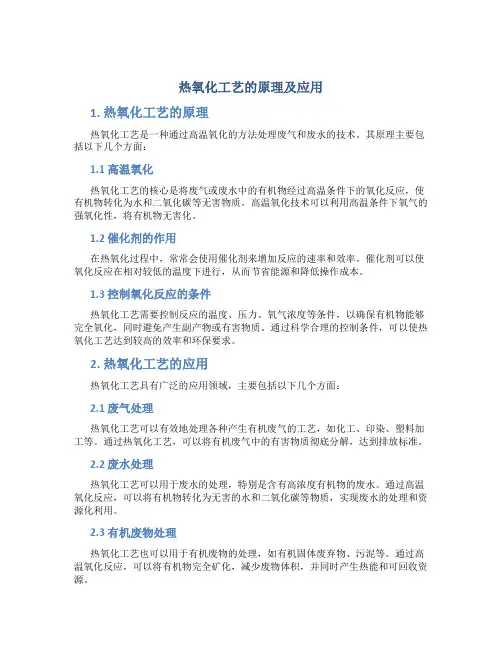

热氧化工艺的原理及应用
热氧化工艺的原理及应用1. 热氧化工艺的原理热氧化工艺是一种通过高温氧化的方法处理废气和废水的技术。
其原理主要包括以下几个方面：1.1 高温氧化热氧化工艺的核心是将废气或废水中的有机物经过高温条件下的氧化反应，使有机物转化为水和二氧化碳等无害物质。
高温氧化技术可以利用高温条件下氧气的强氧化性，将有机物无害化。
1.2 催化剂的作用在热氧化过程中，常常会使用催化剂来增加反应的速率和效率。
催化剂可以使氧化反应在相对较低的温度下进行，从而节省能源和降低操作成本。
1.3 控制氧化反应的条件热氧化工艺需要控制反应的温度、压力、氧气浓度等条件，以确保有机物能够完全氧化，同时避免产生副产物或有害物质。
通过科学合理的控制条件，可以使热氧化工艺达到较高的效率和环保要求。
2. 热氧化工艺的应用热氧化工艺具有广泛的应用领域，主要包括以下几个方面：2.1 废气处理热氧化工艺可以有效地处理各种产生有机废气的工艺，如化工、印染、塑料加工等。
通过热氧化工艺，可以将有机废气中的有害物质彻底分解，达到排放标准。
2.2 废水处理热氧化工艺可以用于废水的处理，特别是含有高浓度有机物的废水。
通过高温氧化反应，可以将有机物转化为无害的水和二氧化碳等物质，实现废水的处理和资源化利用。
2.3 有机废物处理热氧化工艺也可以用于有机废物的处理，如有机固体废弃物、污泥等。
通过高温氧化反应，可以将有机物完全矿化，减少废物体积，并同时产生热能和可回收资源。
2.4 生物质能利用热氧化工艺可以用于生物质能的利用。
生物质能包括秸秆、木材废弃物、农作物残渣等。
通过热氧化反应，可以将生物质能转化为热能或生物质材料，实现能源的有效利用和资源循环利用。
2.5 废弃物热能利用热氧化工艺还可以将废弃物中的有机物转化为热能。
通过燃烧废弃物产生高温，然后利用热能进行发电或供热。
这样不仅能减少废弃物的量，还能提供清洁能源。
3. 热氧化工艺的优势热氧化工艺相比传统的废气和废水处理方法具有一些明显的优势：•高效性：热氧化工艺可以彻底分解有机物，处理效率高；•环保性：热氧化工艺将有机物转化为无害物质，避免了有害物质的产生和排放；•资源化利用：热氧化工艺可以将有机物转化为能源或可回收资源，实现资源的循环利用；•可控性：热氧化工艺可以通过控制温度、压力等条件，实现反应的可控性；•适应性强：热氧化工艺适用于多种废气、废水和废弃物的处理，具有较强的适应性。
硅热氧化工艺
In the integrated circuit technology, high pure water as steam heating source, and with dry wet oxidation is oxygen oxygen through the heating water (commonly used water temperature for 95) by the formation of the oxygen and water vapor mixture formation oxidation atmosphere. With high purity hydrogen and oxygen in quartz tube inlet reaction direct synthesis methods of water vapour water vapor oxidation, by changing the ratio of hydrogen and oxygen, can regulate steam pressure, reduce contamination, help to improve the quality of the silica thermal growth.
硅热氧化工艺，按所用的氧化气氛 可分为：干氧氧化、水汽氧化和湿 氧氧化。干氧氧化是以干燥纯净的 氧气作为氧化气氛，在高温下氧直 接与硅反应生成二氧化硅。水汽氧 化是以高纯水蒸汽为氧化气氛，由 硅片表面的硅原子和水分子反应生 成二氧化硅。水汽氧化的氧化速率 比干氧氧化的为大。而湿氧氧化实 质上是干氧氧化和水汽氧化的混合， 氧化速率介于二者之间。
余明刚 唐波 张芊
硅热氧化工艺
硅(Si)与含有氧化物质的气体，例如水汽 和氧气在高温下进行化学反应，而在硅 片表面产生一层致密的二氧化硅(SiO2) 薄膜。这是硅平面技术中一项重要的工 艺。常用的热氧化装置（图1）将硅片置 于用石英玻璃制成的反应管中，反应管 用电阻丝加热炉加热一定温度(常用的温
氧化工艺
薄膜淀积一、介绍在分立器件与集成电路制造过程中，需要很多类型的薄膜，这些薄膜主要分为四类：热氧化薄膜、介质、多晶硅以及金属膜等：半导体可采用多种氧化方法，包括热氧化法、电化学阳极氧化法以及等离子体反应法。
对于硅来说，热氧化法是最重要的。
在热氧化薄膜中，有两种膜最重要：一种是在漏/源极的导通沟道覆盖的栅极氧化膜（gate oxide）;一种是用来隔离其他器件的场氧化膜（field oxide）。
这些膜只有通过热氧化才能获得最低界面陷阱密度的高质量氧化膜。
二氧化硅SiO2和氮化硅Si3N4的介电薄膜作用：隔离导电层；作为扩散及离子注入的掩蔽膜；防止薄膜下掺杂物的损失；保护器件使器件免受杂质、水气或刮伤的损害。
由于多晶硅电极的可靠性由于铝电极，常用来制作MOS器件的栅极；多晶硅可以作为杂质扩散的浅结接触材料；作为多层金属的导通材料或高电阻值的电阻。
金属薄膜有铝或金属硅化物，用来形成具有低电阻值的金属连线、欧姆接触及整流金属-半导体接触势垒器件。
二、原理与工艺A、热氧化工艺热氧化工艺的原理就是在硅衬底上生成高质量的二氧化硅薄膜。
热氧化工艺分为干氧氧化和湿氧氧化。
反应方程式如下：Si+2H2O→SiO2+2H2湿氧氧化Si+O2→SiO2干氧氧化热氧化是高温工艺。
在高温下，一开始是氧原子与硅原子结合，二氧化硅的生长是一个线性过程。
大约长了500Å之后，线性阶段达到极限。
为了保持氧化层的生长，氧原子与硅原子必须相互接触。
在二氧化硅的热生长过程中，氧气扩散通过氧化层进入到硅表面，因此，二氧化硅从硅表面消耗硅原子，氧化层长入硅表面。
随着氧化层厚度的增加，氧原子只有扩散通过更长的一段距离才可以到达硅表面。
因此从时间上来看，氧化层的生长变慢，氧化层厚度、生长率及时间之间的关系成抛物线形。
高质量的二氧化硅都是在800℃~1200℃的高温下生成，而且其生成速率极其缓慢。
其中湿氧氧化速率要高于干氧氧化。
在氧化过程中，硅与二氧化硅的界面会向硅内部迁移，这将使得Si表面原有的污染物移到氧化膜表面而形成一个崭新的界面。
金矿石预处理工艺之热压氧化工艺
金矿石预处理工艺之热压氧化工艺3热压氧化工艺热压氧化法主要是利用空气或富氧在高压釜中进行热压氣化的过程，通过加温、充氧的手段破坏硫化矿及部分脉石矿物的晶体，使被其包裹的金暴露出来，得以氰化沒出。
该工艺既能在酸性介质中进行，也可在碱性介质中进行，既可处理原矿，也可处理精矿。
热压氧化工艺已成功用于工业生产，美国、加拿大、巴西和巴布亚新几内亚等国家先后建立了近10座应用该工艺的提金厂。
3.1热压氧化工艺的基本原理在碱性热压氧化过程中，硫化矿物中的硫、砷、锑、铁分别被氧化成硫酸盐、砷酸盐、锑酸盐及赤铁矿。
主要的化学反应如下：2FeAsS + lONaOH + 7Q—FuQ + 2Na3AsQ+ 2Na2SQ + 5W0 (11)2FeS + 12NaOH + 7. 50 2 —F^Q + 4Na2SQ + 4出0 (12)SbS + 12NaOH + 7Q —2NaSbQ + 3Ne2SO + 6H2O (13)2NaOH + HSO —N Q SO+ 2H2O (14)SiO2 + 2NaOI—NaS© +2H2O (15)AI2Q ? nH2O + 2NaOH>2NaAIQ+ (n + 1)H 2O (16)在酸性热压氧化过程中，黄铁矿和毒砂被分解，生成FeAsQ,、Fe203、Fe(OH)S0 4等沉淀物，主要的化学反应如下：4FeS + 15O2 +2HC—2Fe2(SC4) 3 + 2H2SQ (17)2FeAsS + 7Q + H2SO +2HO—2HAsO+ Fe2(SO) 3 (18)2HAsO+ Fe2(SQ)3 + 4H 2X2FeAsO? H2O ；+ 3H 2SO (19)Fe^( SO4)3 + 3H 2O—Fe2O3； + 3H 2SQ (20)Fe2(SO4)3 +2H2X2Fe(OH)SO J + H 2SQ (21)3Fe2(SO4)3 + 14H 2。
热氧化工艺
其中B 其中B为抛物线氧化速率常数
■ 介于(1)、(2)两者之间的情况，Tox ~ t关系要用求根公式表示： 介于(1)、(2)两者之间的情况， 两者之间的情况 t关系要用求根公式表示： 关系要用求根公式表示
两个方程式，但有三个未知量： 两个方程式，但有三个未知量：Cs Co Ci 亨利定律：固体表面吸附元素浓度与固体表面外侧气 亨利定律： 体中该元素的分气压成正比
H—亨利气体常数
理想气体定律
剩下两个未知量：C0和Ci 剩下两个未知量：
+ 两个方程可求解Ci和C0 两个方程可求解 可求解C
定义
则有： 则有：
第一章 热氧化工艺 (Thermal Oxidation) Oxidation)
硅的热氧化工艺(Thermal 硅的热氧化工艺(Thermal Oxidation)
■ ■ ■ ■
二氧化硅的性质和用途 热氧化原理(Deal热氧化原理(Deal-Grove 模型) 模型) 热氧化工艺（方法） 热氧化工艺（方法）和系统 热氧化工艺的质量检测
通过解方程，可以得到 通过解方程，
因此， 因此，有， 将J3与氧化速率联系起来，有 与氧化速率联系起来，
其中N 是形成单位体积SiO 其中N1是形成单位体积SiO2所需的 氧化剂分子数或原子数。 氧化剂分子数或原子数。 N1=2.2×1022cm-3(干氧O2) N1=4.4 × 1022cm-3(水汽H2O) =2.2× 干氧O 水汽H
J3： J3：反应流密度
1、D – G 模型 (1) 氧化剂由气相传输至SiO2的表面，其粒子流密度J1 氧化剂由气相传输至 传输至SiO 的表面，其粒子流密度J (即单位时间通过单位面积的原子数或分子数)为： 即单位时间通过单位面积的原子数或分子数)
热氧化
氧化的两种极限下，氧化层中氧化剂的分布示意图
二、SiO2的生长厚度计算
Si表面处的流密度也可表示为
F
N
dX 0
3
1 dt
N1为生长单位体积的SiO2所需的氧化剂分子个数。氧化剂为O2时，N1为2.21022/cm3； 氧化剂为H2O时，N1为4.41022/cm3。 (无定形二氧化硅的分子密度NSiO2=2.2×1022/cm3)
N1
dX 0 dt
F3
Ks Ni
1 KS
KSN * / h KS X0
/ DSiO2
由初始条件X0（0）=Xi 求得：
X02+AX0=B（t+）
其中：
进一步：
A
2
D SiO
2
1 K
S
1 h
X 0
A 2
1
(t ) A2 / 4B
1
2D N *
B
SiO2
N
1
X2 i
AX i
B
氧化层厚度
X 0
A 2
二.为什么要热氧化？
1.氧化膜作用
①.作为杂质扩散或离子注入的掩蔽层 ②.表面钝化层 ③.器件隔离用的绝缘层 ④.mos器件的组成部分—栅介质 ⑤.电容器的介质材料 ⑥.多层布线间的绝缘层
2.SiO2的性质
2.1二氧化硅的绝缘特性
■ 电阻率高： 1 1014 ·cm ~ 1 1016 ·cm 禁带宽度大： ~ 9 eV
冲氧化层
与干氧氧化法结合 生长厚氧化层
厚层氧化； 干O2（10min）-湿
氧-干O2(10min)
在实际生产中，对于制备较厚的二氧化硅层来说往往
采用干氧-湿氧-干氧相结合的氧化方式，既保证了二
热氧化工艺的原理及应用
热氧化工艺的原理及应用热氧化工艺是一种通过高温和氧气氧化有机物质的技术，它的原理基于有机物质在高温下与氧气反应，产生二氧化碳、水和其他气体的化学反应。
这种工艺主要应用于废弃物处理、空气污染物净化和能源回收等方面。
热氧化工艺的原理基于燃烧和氧化反应。
在高温下，有机物质分解为低分子量的化合物，如气体和液体，同时发生与氧气的化学反应，产生二氧化碳、水蒸汽和其他的气体。
这些气体经过后续的处理，如冷凝、过滤和吸收等，可以达到废弃物处理和空气污染物净化的目的。
此外，热氧化工艺还可以通过高温下有机物的燃烧产生热能，用于能源回收。
热氧化工艺的应用非常广泛。
首先，它可以用于废弃物处理。
废弃物处理主要包括固体废弃物和液体废弃物的处理。
热氧化工艺可以将有机废弃物转化为二氧化碳和水等无害物质，从而达到减少废弃物的目的。
同时，该工艺还可以处理污染性废物，如有机化合物、危险废物和污泥等。
通过高温和氧气的作用，这些有机物质可以迅速分解和氧化，减少对环境的污染。
其次，热氧化工艺还用于空气污染物净化。
空气污染物是导致大气污染的主要原因之一。
大气污染物主要包括气体污染物和颗粒物污染物。
热氧化工艺可以将这些污染物通过高温和氧气的氧化作用转化为二氧化碳、水和其他无害气体。
例如，热氧化工艺可以用于处理一氧化碳、氯仿、甲苯、苯酚和氮氧化物等有机污染物。
它还可以处理含有二噁英、卤化物和重金属等污染物的废水。
此外，热氧化工艺还可以用于能源回收。
在热氧化过程中，有机物质被氧化，同时也产生了大量的热能。
这些热能可以用于提供热水、热蒸汽或发电等能源。
因此，通过热氧化工艺可以将废弃物转化为能源，实现资源的循环利用。
总之，热氧化工艺是一种通过高温和氧气氧化有机物质的技术。
它的原理基于燃烧和氧化反应，主要应用于废弃物处理、空气污染物净化和能源回收等方面。
热氧化工艺在环境保护和资源利用方面具有重要意义，有助于减少废弃物产生、提高空气质量和实现能源的可持续利用。
微电子工艺原理与技术第4章热氧化
01
在热氧化过程中，硅表面与氧分子 发生化学反应，生成二氧化硅 （SiO2）和水蒸气（H2O）。
02
这个化学反应是放热反应，随着 反应的进行，硅表面温度升高， 加速了反应的进行。
热氧化膜的生长机制
热氧化膜的生长机制包括化学气相沉积和物理气相沉 积两种机制。
在化学气相沉积机制中，硅表面与氧分子发生化学反 应，生成二氧化硅和水蒸气，这些气体在硅表面再次
微电子工艺原理与技术第4章热氧 化
contents
目录
• 引言 • 热氧原理 • 热氧化技术 • 热氧化工艺参数 • 热氧化膜的性质与评价 • 热氧化技术的发展趋势与挑战
01 引言
热氧化的定义与重要性
热氧化
在高温下，固体表面与氧反应，生成 一层氧化膜的过程。
重要性
热氧化是微电子工艺中常用的表面处 理技术，能够保护芯片表面，防止器 件腐蚀和性能退化，提高器件稳定性。
压力对设备性能的要求
高压力下操作需要使用更耐压的设备，同时对设备的密封性和稳定 性提出了更高的要求。
气体的影响
气体的纯度和洁净
度
用于热氧化的气体应具有较高的 纯度和洁净度，以减少杂质和颗 粒物对氧化膜的影响。
气体的流量和混合
比例
气体的流量和混合比例对氧化膜 的厚度和质量有重要影响，需要 根据工艺要求进行精确控制。
气体的化学性质
不同气体的化学性质不同，对氧 化膜的组成和结构有不同的影响， 需要根据具体需求选择合适的气 体。
05 热氧化膜的性质与评价
热氧化膜的物理性质
热氧化膜的晶格结构
热氧化膜是由二氧化硅构成的，其晶格结构为面心立方结构。
热氧化膜的热导率
热氧化膜的热导率取决于其晶格结构、杂质含量和温度等因素。
热氧化工艺培训
研发中心机密 Confidential
目录
热氧化的作用
热氧化的原理
热氧化工艺解析 异常问题汇总和解决方案
安全管理
研发中心机密 Confidential
2
热氧化作用
热氧化作用
通过高温条件下在硅表面通氧气，在硅片表面形成SiO2膜，此SiO2膜有钝化作用，结 合位于顶层的氮化硅薄膜，可以有效地阻止载流子在表面处的复合，提高电池片的转换 效率。 位于底层的氧化硅膜对杂质离子具有阻挡作用，能增强太阳能电池片的抗PID性能。
HEAT UP STABILIZE DEPOSITION
30min 1min 60min
recipe：2 recipe：2 recipe：2
20 20 20
0 0 300
COOLDOWN 温度组 0 1 2
降温
10min zone2 700 550 500
recipe：0 zone3 700 550 500
30 zone4 700 550 550
0 zone5 700 550 550
研发中心机密 Confidential
8
异常问题汇总和解决方案
外观合格
硅片氧化后表面要光洁，无合金点、麻点、蓝点等（一般用目测或在显微镜下可以观察 到）。 影响氧化后硅片外观的主要是洁净度，氧化时必须保证硅片表面干燥清洁，操作时手只 能接触硅片边缘，或者用镊子操作。
步骤 LOAD/UNLOAD LOAD IN LOAD OUT 名称 准备将舟放进炉管 将舟放进炉管 舟放进炉管后，舟浆退 出 升温 稳定 沉积 目的 准备将舟放进炉管 将舟放进炉管 舟放进炉管后，舟浆退出 加热，炉管内温度加热至工艺 需要的温度 待温度达到后稳定 在炉管内通氧气，气体反应在 硅片表面生成SiO2层 将炉管内温度降至800左右， 准备将舟取出 zone1 700 550 500 15min 15min 时间 温度 recipe：0 recipe：1 recipe：1 N2（slm） 10 10 10 O2（sccm ） 0 0 0
常见的热氧化工艺
二. 常有的各样氧化工艺1.热氧化工艺热生长氧化法 - 将硅片置于高温下，通以氧化的氛围，使硅表面一薄层的硅转变成二氧化硅的方法。
①常有的热氧化工艺类型及特色：a干氧氧化：干氧氧化法 - 氧化氛围为干燥、纯净的氧气。
氧化膜质量最好，但氧化速度最慢。
b水汽氧化：水汽氧化法 - 氧化氛围为纯净的水汽。
氧化速度最快，但氧化膜质量最差。
c湿氧氧化：湿氧氧化法 - 氧化氛围为纯净的氧气+纯净的水汽。
氧化膜质量和氧化速度均介于干氧氧化和水汽氧化之间。
②常有的热氧化工艺：a 方法：常采纳干氧- 湿氧 - 干氧交替氧化法。
b 工艺条件：温度：高温（常有的为1000℃-1200 ℃）。
时间：一般总氧化时间超出30 分钟。
②氧化生长规律：原由是：在氧化时存在氧一般热氧化生长的二氧化硅层厚度与氧化时间切合抛物线规律。
化剂穿透衬底表面已生成的二氧化硅层的事实。
2.热分解淀积法：（工艺中也常称为低温淀积法或低温氧化法）热分解淀积法 - 在分解温度下，利用化合物的分解和从头组合生成二氧化硅，而后将生成的二氧化硅淀积在衬底（可为任何衬底）表面上，形成二氧化硅层的方法。
①可见的低温氧化工艺类型及特色：a.含氧硅化物热分解淀积法：多采纳烷氧基硅烷进行热分解，分解物中有二氧化硅，在衬底上淀积形成二氧化硅层。
b.硅烷（不含氧硅化物）热分解氧化淀积法：硅烷热分分析出硅原子，与氧化剂（氧气）作用生成二氧化硅，在衬底上淀积形成二氧化硅层。
②常有的低温氧化工艺：a.设施：采纳低真空氧化淀积炉。
b.条件：Ⅰ含氧硅化物热分解淀积法：对常用的正硅酸乙酯：T=750℃；真空度为托。
Ⅱ硅烷热分解氧化淀积法：T>300 ℃（实质采纳420 ℃），淀积时系统中通入氧气，真空度同上。
③低温氧化生长规律：低温氧化（热分解淀积）生长的二氧化硅层厚度与氧化时间切合线性规律。
原由是：在氧化时是在衬底表面上淀积二氧化硅，不存在氧化剂穿透衬底表面已生成的二氧化硅层的问题。
常见的热氧化工艺
二.常见的各种氧化工艺1.热氧化工艺热生长氧化法-将硅片置于高温下，通以氧化的气氛，使硅表面一薄层的硅转变为二氧化硅的方法。
①常见的热氧化工艺类别及特点：a 干氧氧化：干氧氧化法-氧化气氛为干燥、纯净的氧气。
氧化膜质量最好，但氧化速度最慢。
b水汽氧化：水汽氧化法-氧化气氛为纯净的水汽。
氧化速度最快，但氧化膜质量最差。
c湿氧氧化：湿氧氧化法-氧化气氛为纯净的氧气+纯净的水汽。
氧化膜质量和氧化速度均介于干氧氧化和水汽氧化之间。
②常见的热氧化工艺：a方法：常采用干氧-湿氧-干氧交替氧化法。
b工艺条件：温度：高温（常见的为1000℃-1200℃）。
时间：一般总氧化时间超过30分钟。
②氧化生长规律：一般热氧化生长的二氧化硅层厚度与氧化时间符合抛物线规律。
原因是：在氧化时存在氧化剂穿透衬底表面已生成的二氧化硅层的事实。
2.热分解淀积法：（工艺中也常称为低温淀积法或低温氧化法）热分解淀积法-在分解温度下，利用化合物的分解和重新组合生成二氧化硅，然后将生成的二氧化硅淀积在衬底（可为任何衬底）表面上，形成二氧化硅层的方法。
①可见的低温氧化工艺类别及特点：a.含氧硅化物热分解淀积法：多采用烷氧基硅烷进行热分解，分解物中有二氧化硅，在衬底上淀积形成二氧化硅层。
b.硅烷（不含氧硅化物）热分解氧化淀积法：硅烷热分解析出硅原子，与氧化剂（氧气）作用生成二氧化硅，在衬底上淀积形成二氧化硅层。
②常见的低温氧化工艺：a.设备：采用低真空氧化淀积炉。
b.条件：Ⅰ含氧硅化物热分解淀积法：对常用的正硅酸乙酯：T=750℃；真空度为托。
Ⅱ硅烷热分解氧化淀积法：T>300 ℃（实际采用420 ℃），淀积时系统中通入氧气，真空度同上。
③低温氧化生长规律：低温氧化（热分解淀积）生长的二氧化硅层厚度与氧化时间符合线性规律。
原因是：在氧化时是在衬底表面上淀积二氧化硅，不存在氧化剂穿透衬底表面已生成的二氧化硅层的问题。
SiO2的制备方法：热氧化法干氧氧化水蒸汽氧化湿氧氧化干氧－湿氧－干氧(简称干湿干)氧化法氢氧合成氧化化学气相淀积法热分解淀积法溅射法化学汽相淀积(CVD)化学汽相淀积(Chemical Vapor Deposition)：通过气态物质的化学反应在衬底上淀积一层薄膜材料的过程CVD技术特点：具有淀积温度低、薄膜成分和厚度易于控制、均匀性和重复性好、台阶覆盖优良、适用范围广、设备简单等一系列优点CVD方法几乎可以淀积集成电路工艺中所需要的各种薄膜，例如掺杂或不掺杂的SiO2、多晶硅、非晶硅、氮化硅、金属(钨、钼)等常压化学汽相淀积(APCVD)低压化学汽相淀积(LPCVD)等离子增强化学汽相淀积(PECVD)化学汽相淀积(CVD)单晶硅的化学汽相淀积(外延)：一般地，将在单晶衬底上生长单晶材料的工艺叫做外延，生长有外延层的晶体片叫做外延片二氧化硅的化学汽相淀积：可以作为金属化时的介质层，而且还可以作为离子注入或扩散的掩蔽膜，甚至还可以将掺磷、硼或砷的氧化物用作扩散源低温CVD氧化层：低于500℃中等温度淀积：500～800℃高温淀积：900℃左右多晶硅的化学汽相淀积：利用多晶硅替代金属铝作为MOS器件的栅极是MOS集成电路技术的重大突破之一，它比利用金属铝作为栅极的MOS器件性能得到很大提高，而且采用多晶硅栅技术可以实现源漏区自对准离子注入，使MOS集成电路的集成度得到很大提高。
热氧化工艺的原理和应用
热氧化工艺的原理和应用1. 热氧化工艺的原理热氧化工艺是一种利用高温和氧气气氛对材料进行氧化处理的方法。
其原理基于以下几个方面：•热反应：热氧化工艺是通过提高材料的温度，使其与氧气发生热反应，从而引发氧化过程。
在高温下，材料分子内的化学键能被破坏，使其与氧气发生反应，并产生氧化产物。
•氧气供应：热氧化工艺中，氧气是必需的。
氧气可以通过外部供应或通过材料内部的化学反应生成。
无论是从外部供应还是从内部生成，都需要保证氧气与材料的接触面积和接触时间足够大，以确保氧化反应的进行。
•温度控制：温度是热氧化工艺中的关键参数。
合适的温度可以促进氧化反应的进行，而过高或过低的温度可能导致反应速率过快或过慢。
因此，在热氧化工艺中，需要精确控制温度，以确保氧化反应以适当的速率进行。
•反应时间：热氧化工艺中，反应时间也是一个重要的参数。
反应时间过短可能导致反应不完全，而反应时间过长则会浪费能源。
因此，在热氧化工艺中需要确定合适的反应时间，以保证氧化反应的充分进行。
2. 热氧化工艺的应用热氧化工艺具有广泛的应用领域，以下是一些常见的应用：•材料表面处理：热氧化工艺可以用于对材料表面进行氧化处理，以改变材料的表面性质。
例如，通过在金属表面进行热氧化处理，可以形成一层氧化膜，提高金属的耐腐蚀性和耐磨性。
•材料改性：热氧化工艺还可以用于对材料进行改性。
通过调控热氧化工艺的工艺参数，可以改变材料的微观结构和性质。
例如，通过控制温度和反应时间，可以使聚合物材料发生氧化降解，从而使其具有特定的性能。
•催化剂制备：热氧化工艺可以用于催化剂的制备。
通过在适当的温度和气氛下热氧化反应，可以使某些材料转化为具有催化活性的氧化物。
这些氧化物可以用于催化反应中，促进化学反应的进行。
•能源转化：热氧化工艺还可以用于能源转化的过程中。
例如，通过在高温氧气气氛中进行热氧化反应，可以将生物质转化为燃料气体。
这种能源转化方式具有高效和环保的特点。
•废物处理：热氧化工艺可以用于废物的处理和回收。
第一章热氧化工艺解读
D-G干氧模型中给出一个值，来补偿初始阶段的过度生长。
湿氧工艺的氧化速率常数
干氧工艺的氧化速率常数
4、参数B和B/A的温度依赖关系 在各种氧化工艺条件下，参数B和B/A都可以确定下来， 并且是扩散系数、反应速率常数和气压等工艺参数的函数。 参数B和B/A可写成Arrhenius函数形式。
B和B/A
■ 参数B的激活能EA取决于氧化剂的扩散系数(D0)的激活能；
物线速率常数
B/A:线性速率常数
图4.2 氧化系数B的阿列尼乌斯图， 湿氧氧化参数取决于水汽浓度(进而 取决于气流量和高温分解条件)
图4.3 氧化系数B/A的阿列尼乌斯图
以干氧氧化为例
TCE：三氯乙烯
4、不同氧化方法的特点 (1) 干氧氧化：氧化速率慢，SiO2膜结构致密、干燥(与光 刻胶粘附性好)，掩蔽能力强。 (2) 湿氧氧化：氧化速率快，SiO2膜结构较疏松，表面易有缺 陷，与光刻胶粘附性不良。 (湿氧环境中O2和
H2O的比例是关键参数)
(3) 氢氧合成氧化：氧化机理与湿氧氧化类似，SiO2膜质量取 决于H2，O2纯度(一般H2纯度可达99.9999％，O2纯度
一、二氧化硅(Si02)的性质和用途
（一）SiO2的结构
密度：～2.27g／cm3 分子量：60.09 热氧化方法制备的二氧化硅是无定形结构 (硅的密度：～2.33g／cm3) (硅的原子量：28.09)
分子数密度：2.2 1022 ／cm3 (硅的原子数密度：5 1022 ／cm3) 4个O原子位于四面体的顶点， Si位于四面体中心。 桥位O原子与2个Si原子键合； 其它O原子只与1个Si键合
5、影响氧化速率的因素 (1) 温度对氧化速率的影响：
温度 B和B/A 氧化速率
金矿石预处理工艺之热压氧化工艺
金矿石预处理工艺之热压氧化工艺3热压氧化工艺热压氧化法主要是利用空气或富氧在高压釜中进行热压氣化的过程，通过加温、充氧的手段破坏硫化矿及部分脉石矿物的晶体，使被其包裹的金暴露出来，得以氰化沒出。
该工艺既能在酸性介质中进行，也可在碱性介质中进行，既可处理原矿，也可处理精矿。
热压氧化工艺已成功用于工业生产，美国、加拿大、巴西和巴布亚新几内亚等国家先后建立了近10座应用该工艺的提金厂。
3.1热压氧化工艺的基本原理在碱性热压氧化过程中，硫化矿物中的硫、砷、锑、铁分别被氧化成硫酸盐、砷酸盐、锑酸盐及赤铁矿。
主要的化学反应如下：2FeAsS + lONaOH + 7O2→Fe2O3+ 2Na3AsO4+ 2Na2SO4+ 5H2O (11)2FeS2 + 12NaOH + 7. 5O2→Fe2O3+ 4Na2SO4+ 4H2O (12)Sb2S3+ 12NaOH + 7O2→2Na3SbO4+ 3Ne2SO4+ 6H2O (13)2NaOH + H2SO4→Na2SO4+ 2H2O (14)SiO2+ 2NaOH→Na2SiO3+2H2O (15)Al2O3• nH2O + 2NaOH→2NaAlO2+ (n + 1)H2O (16)在酸性热压氧化过程中，黄铁矿和毒砂被分解，生成FeAsO,、Fe203、Fe(OH)S04等沉淀物，主要的化学反应如下：4FeS2+ 15O2+2H2O→2Fe2(SO4)3+ 2H2SO4(17)2FeAsS + 7O2+ H2SO4+2H2O→2H3AsO4+ Fe2(SO4)3(18)2H3AsO4+ Fe2(SO4)3 + 4H2O→2FeAsO4• H2O ↓ + 3H2SO4(19)Fe2( SO4)3 + 3H2O→Fe2O3↓ + 3H2SO4(20)Fe2(SO4)3 +2H2O→2Fe(OH)SO4↓ + H2SO4(21)3Fe2(SO4)3 + 14H2O →2H3OFe3(S04)2(OH)6 ↓ + 5H2SO4 (22)3.2热压氧化工艺技术特点(1)通过热压氧化工艺，黄铁矿和毒砂的氧化产物都是可溶的，因此反应较为彻底，金的回收率较高。
常见的热氧化工艺
低温氧化（热分解淀积）生长的二氧化硅层厚度与氧化时间符合线性规律。原因是：在氧化时是在衬底表面上淀积二氧化硅，不存在氧化剂穿透衬底表面已生成的二氧化硅层的问题。
SiO2的制备方法：
热氧化法
干氧氧化
水蒸汽氧化
湿氧氧化
干氧－湿氧－干氧(简称干湿干)氧化法
氢氧合成氧化
化学气相淀积法
热分解淀积法
低温CVD氧化层：低于500℃
中等温度淀积：500～800℃
高温淀积：900℃左右
多晶硅的化学汽相淀积：利用多晶硅替代金属铝作为MOS器件的栅极是MOS集成电路技术的重大突破之一，它比利用金属铝作为栅极的MOS器件性能得到很大提高，而且采用多晶硅栅技术可以实现源漏区自对准离子注入，使MOS集成电路的集成度得到很大提高。
常压化学汽相淀积(APCVD)
低压化学汽相淀积(LPCVD)
等离子增强化学汽相淀积(PECVD)
化学汽相淀积(CVD)
单晶硅的化学汽相淀积(外延)：一般地，将在单晶衬底上生长单晶材料的工艺叫做外延，生长有外延层的晶体片叫做外延片
二氧化硅的化学汽相淀积：可以作为金属化时的介质层，而且还可以作为离子注入或扩散的掩蔽膜，甚至还可以将掺磷、硼或砷的氧化物用作扩散源
氮化硅的化学汽相淀积：中等温度(780～820℃)的LPCVD或低温(300℃) PECVD方法淀积
物理气相淀积(PVD)
蒸发：在真空系统中，金属原子获得足够的能量后便可以脱离金属表面的束缚成为蒸汽原子，淀积在晶片上。按照能量来源的不同，有灯丝加热蒸发和电子束蒸发两种
溅射：真空系统中充Байду номын сангаас惰性气体，在高压电场作用下，气体放电形成的离子被强电场加速，轰击靶材料，使靶原子逸出并被溅射到晶片上
热氧化工艺
二氧化硅的基本特性 二氧化硅膜的用途 二氧化硅膜的制备方法 热氧化机制 热氧化系统
硅的氧化物及硅酸盐构成了地壳 中大部分的岩石、沙子和土壤、
约占地壳总量的90%以上。
二氧化硅 (SiO2)
二氧化硅广泛存在 于自然界中，与其 他矿物共同构成了 岩石。天然二氧化 硅也叫硅石，是一 种坚硬难熔的固体。
CO2+ Na2SiO3 +H2O==Na2CO3+H2SiO3↓ 2HCl+ Na2SiO3 ==2NaCl+H2SiO3↓ 硅酸部分脱水可形成硅胶。
nH2SiO3===H2n-2kSinO3n-k+kH2O
硅酸盐
☆硅酸盐是构成地壳岩石的主要成分，自然界中存在 的各种质和用途 ■ 热氧化原理(Deal-Grove 模型) ■ 热氧化工艺（方法）和系统 ■ 热氧化工艺的质量检测 参考资料：
《微电子制造科学原理与工程技术》第4章 热氧化 (电子讲稿中出现的图号是该书中的图号)
一、二氧化硅(Si02)的性质和用途
（一）SiO2的结构 热氧化方法制备的二氧化硅是无定形结构
几个概念
① 桥键氧原子
位于四面体之间，为两个硅原子 所共有的氧原子称桥键氧原子。
② 非桥键氧原子
只与一个四面体（硅原子）相连的氧 原子称非桥键氧原子。它还能接受一 个电子以维持八电子稳定结构。
桥键氧越少，非桥键氧越多，二氧化硅网络就越疏松。 通常的二氧化硅膜的密度约为2.20g/cm3
③ 网络调节剂
（2） 掺杂阻挡层（作为杂质扩散的掩蔽膜）
选择二氧化硅的理由：
A 杂质在二氧化硅中的运行速度 低于在硅中的运行速度
B 二氧化硅的热膨胀系数与硅接 近
