壁挂炉原理、零部件及作用介绍
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或燃油来产生热能，然后将热能传递给室内空气，以达到供暖的目的。
壁挂炉内部包含了多种元器件，这些元器件在壁挂炉的工作过程中发挥着重要的作用。
本文将详细介绍壁挂炉的元器件工作原理。
1. 燃烧器：壁挂炉的燃烧器是将燃料与空气混合并点燃的关键部件。
燃烧器通常由燃烧器头、燃烧器盖、燃烧器盘等组成。
当燃料进入燃烧器时，燃烧器头会产生一个火花，点燃燃料。
同时，燃烧器盖和燃烧器盘会调节燃料和空气的混合比例，以确保燃料能够充分燃烧。
2. 燃烧室：燃烧室是壁挂炉内部进行燃烧的空间。
燃烧室通常由耐高温材料制成，以承受高温燃烧过程中产生的热量和压力。
在燃烧室中，燃料与空气混合后被点燃，产生火焰和热能。
3. 热交换器：热交换器是壁挂炉中的一个重要元器件，它负责将燃烧产生的热能传递给室内空气。
热交换器通常由金属材料制成，具有良好的导热性能。
当燃烧产生的热能通过热交换器时，热能会被传递给通过热交换器流过的水或空气，从而使室内空气温度升高。
4. 风机：壁挂炉中的风机用于提供燃烧所需的氧气，并将烟气排出燃烧室。
风机通常由电机驱动，通过旋转叶片产生气流。
风机通过吸入外部空气，将氧气输送到燃烧室，同时将燃烧产生的烟气排出。
5. 控制系统：壁挂炉的控制系统包括多个元器件，用于监测和控制壁挂炉的工作状态。
控制系统通常由传感器、控制面板和执行器组成。
传感器用于监测燃烧室的温度、压力等参数，控制面板用于接收传感器的信号并进行处理，最后通过执行器控制燃烧器、风机等元器件的工作状态。
6. 安全阀：安全阀是壁挂炉中的一个重要保护装置，用于防止燃烧过程中的超压情况。
当燃烧室内部压力超过安全阀设定的阈值时，安全阀会自动打开，释放部分压力，以保证壁挂炉的安全运行。
综上所述，壁挂炉的元器件共同协作，完成了燃烧、热交换和控制等工作过程。
燃烧器负责燃料的点燃和调节，燃烧室提供燃烧的空间，热交换器将热能传递给室内空气，风机提供燃烧所需的氧气和排烟功能，控制系统监测和控制壁挂炉的工作状态，安全阀保证壁挂炉的安全运行。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种现代家用暖气设备，通过燃烧燃气或燃油来产生热能，从而供暖和热水。
它由多个元器件组成，每个元器件都有其独特的工作原理。
本文将从壁挂炉的元器件工作原理出发，详细介绍壁挂炉的工作原理。
一、燃烧器1.1 燃气或燃油进入燃烧器后，与空气混合形成可燃气体。
1.2 可燃气体在燃烧器内点燃，产生高温火焰。
1.3 高温火焰通过燃烧器的设计，形成稳定的燃烧状态，释放热能。
二、换热器2.1 燃烧器释放的热能被传导到换热器内的金属管道中。
2.2 水流经金属管道，受热后变成热水。
2.3 热水被泵送到暖气系统或热水系统中，供暖或热水使用。
三、水泵3.1 水泵负责将热水从换热器泵送到暖气系统或热水系统中。
3.2 水泵通过电动机驱动，实现水的循环流动。
3.3 水泵的工作效率和流量大小会影响壁挂炉的供暖和热水效果。
四、控制器4.1 控制器监测壁挂炉的各项参数，如温度、压力等。
4.2 控制器根据监测到的参数，调节燃烧器、水泵等元器件的工作状态。
4.3 控制器可以实现壁挂炉的自动控制，提高供暖和热水的效率。
五、安全阀5.1 安全阀是壁挂炉的安全保护装置，用于防止压力过高。
5.2 当壁挂炉内部压力超过设定值时，安全阀会自动释放压力。
5.3 安全阀的正常工作可以避免壁挂炉发生爆炸等危险情况。
综上所述，壁挂炉的元器件包括燃烧器、换热器、水泵、控制器和安全阀，它们各自承担着不同的功能，共同实现壁挂炉的供暖和热水功能。
了解这些元器件的工作原理，有助于我们更好地使用和维护壁挂炉，确保其安全、高效地运行。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它采用了多种元器件来实现加热和控制功能。
本文将详细介绍壁挂炉的元器件工作原理。
一、燃气阀壁挂炉的燃气阀是控制燃气供应的重要元器件。
当壁挂炉需要加热时，燃气阀会打开，将燃气引入燃烧器中进行燃烧。
当需要停止加热时，燃气阀会关闭，停止燃气供应。
二、燃烧器燃烧器是壁挂炉的关键部件，它负责将燃气和空气混合并燃烧。
燃烧器内部有一个点火装置，当燃气进入燃烧器时，点火装置会产生火花点燃燃气，从而引发燃烧反应。
燃烧产生的热量会传递给壁挂炉的热交换器。
三、热交换器热交换器是壁挂炉的核心部件，它负责将燃烧产生的热量传递给供暖系统。
热交换器内部有许多细小的管道，燃烧产生的热气经过这些管道，与管道外的冷水进行热交换，将热量传递给冷水，使其变热。
热交换器的设计和材料选择对壁挂炉的加热效果和使用寿命有重要影响。
四、循环泵循环泵是壁挂炉中的一种水泵，它负责将冷水从供暖系统中抽取，经过热交换器加热后再送回供暖系统。
循环泵的工作原理是通过电机驱动叶轮旋转，产生一定的水压，使水能够流动起来。
循环泵的流量和压力需要根据供暖系统的需求进行调节。
五、温度传感器壁挂炉中的温度传感器用于监测供暖系统中的温度变化，并将检测到的温度信号传递给控制器。
控制器根据温度传感器提供的信息，调整燃气阀的开关状态，以达到控制室内温度的目的。
六、控制器控制器是壁挂炉的大脑，它接收温度传感器和其他传感器的信号，并根据预设的温度要求和工作模式，对燃气阀、循环泵等元器件进行控制。
控制器还具有故障检测和保护功能，当系统出现异常时，会自动停止工作，以确保安全运行。
七、排烟风机排烟风机是壁挂炉中的一个重要部件，它负责将燃烧产生的废气排出室外。
排烟风机通过电机驱动叶轮旋转，产生负压，将废气从燃烧室中抽出，并排到室外。
排烟风机的工作稳定性和排气效果对壁挂炉的安全和环保性能有着重要影响。
综上所述，壁挂炉的元器件共同协作，实现了燃气供应、燃烧、热交换、循环、控制和排烟等功能。
壁挂炉工作原理
壁挂炉工作原理壁挂炉是一种常见的供暖设备，它的工作原理是通过燃烧燃气或液化石油气等燃料，将热能转化为热水或蒸汽，然后通过管道输送到供暖系统中，实现室内的供暖和热水供应。
下面将详细介绍壁挂炉的工作原理。
1. 燃料供给系统：壁挂炉的燃料供给系统主要由燃气管道或液化石油气罐、阀门、燃料喷嘴、燃烧器等组成。
燃气或液化石油气通过管道进入燃料喷嘴，然后喷入燃烧器中。
2. 燃烧系统：燃烧器是壁挂炉的核心部件，它将燃料喷嘴喷出的燃气或液化石油气与空气混合，形成可燃气体。
燃烧器内部通常有火花发生器或电火花点火装置，用于点燃可燃气体，引燃燃烧过程。
3. 燃烧过程：当燃料被点燃后，产生的火焰将加热燃烧器内部的热交换器。
热交换器是壁挂炉的另一个重要组成部分，它通常由金属制成，具有较大的表面积，能够有效地将火焰传递的热量传递给水或蒸汽。
4. 热交换过程：当火焰通过热交换器时，热量被传递给水或蒸汽。
水或蒸汽通过热交换器的管道流动，与热交换器的金属壁接触，从而吸收热量。
燃烧产生的烟气通过烟囱排出室外。
5. 控制系统：壁挂炉通常配备了智能控制系统，用于监测和控制燃料供给、燃烧过程和温度等参数。
控制系统可以根据室内温度的变化自动调节燃料供给和燃烧强度，以保持室内温度的稳定。
6. 安全系统：壁挂炉还配备了多种安全装置，用于监测和保护炉体的安全运行。
常见的安全装置包括过热保护装置、燃气泄漏报警装置、燃烧器火焰监测装置等。
这些安全装置能够及时检测到异常情况，并采取相应的措施，以确保壁挂炉的安全性能。
总结：壁挂炉的工作原理是通过燃烧燃料产生的火焰加热热交换器，将热量传递给水或蒸汽，实现供暖和热水供应。
控制系统和安全系统能够监测和调节炉体的运行状态，保证其安全可靠。
壁挂炉具有结构简单、安装方便、占用空间小等优点，因此在家庭和商业场所得到广泛应用。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的采暖设备，它采用了多种元器件来实现其工作原理。
本文将详细介绍壁挂炉的元器件及其工作原理。
壁挂炉的主要元器件包括燃烧器、燃气阀、热交换器、风机、电子控制器等。
下面将逐一介绍这些元器件的工作原理。
1. 燃烧器：壁挂炉的燃烧器负责将燃气与空气混合并点燃。
燃气通过燃气阀进入燃烧器，同时空气通过风机被引入燃烧器。
燃气与空气混合后，在燃烧器中点燃，产生燃烧的热能。
2. 燃气阀：燃气阀是控制燃气流量的关键元器件。
它根据壁挂炉的需要，通过电子控制器的信号来控制燃气的流量。
当需要加热时，燃气阀打开，允许燃气进入燃烧器进行燃烧；当需要住手加热时，燃气阀关闭，住手燃气供应。
3. 热交换器：热交换器是壁挂炉的核心部件，负责将燃烧产生的热能传递给供暖系统。
热交换器通常由许多金属管组成，燃烧产生的热气经过这些管道，与管道外的供暖水进行热交换。
通过热交换，热能被传递给供暖水，使其升温。
4. 风机：风机是壁挂炉中的重要部件，负责提供燃烧所需的空气。
风机通过机电驱动，将外界空气吸入燃烧器，与燃气混合后进行燃烧。
风机的转速可以根据需要进行调节，以控制燃烧的强度和热能的产生。
5. 电子控制器：电子控制器是壁挂炉的智能控制中心，负责监测和控制各个元器件的工作状态。
它能够感知壁挂炉的温度、压力等参数，并根据设定的温度要求来控制燃气阀、风机等元器件的工作。
电子控制器还可以通过与室内温控器的连接，实现对壁挂炉的远程控制和调节。
通过以上元器件的协同工作，壁挂炉能够实现高效的供暖功能。
当室内温度低于设定温度时，电子控制器会发出信号，打开燃气阀和风机，燃气进入燃烧器进行燃烧，产生的热能通过热交换器传递给供暖水，从而提供热量。
当室内温度达到设定温度时，电子控制器会关闭燃气阀和风机，住手燃烧，供暖系统住手工作。
壁挂炉的元器件工作原理简要如上所述。
通过燃烧器、燃气阀、热交换器、风机和电子控制器的协同工作，壁挂炉能够高效地提供供暖服务。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，其工作原理涉及多个元器件的协同工作。
本文将详细介绍壁挂炉的元器件工作原理。
一、燃气阀部分1.1 燃气阀：控制燃气的进出，保证炉内燃烧的正常进行。
1.2 燃气传感器：监测燃气的流量和浓度，确保燃烧的安全性。
1.3 燃气控制器：根据燃气传感器的信号，调节燃气阀的开关，控制燃气的流量。
二、热交换器部分2.1 热交换器：将燃烧产生的热量传递给循环水，实现供暖目的。
2.2 循环水泵：将循环水送入热交换器，促使热量传递。
2.3 温度传感器：监测循环水的温度，以便调节燃烧的强度和时长。
三、点火系统部分3.1 点火电极：产生火花点燃燃气，启动燃烧过程。
3.2 点火控制器：控制点火电极的工作，确保燃气能够被点燃。
3.3 火焰传感器：监测燃烧的火焰，避免燃气泄漏或不完全燃烧。
四、排烟系统部分4.1 排烟风机：排除燃烧产生的废气，保持室内空气清洁。
4.2 排烟阀门：控制排烟风机的开关，调节排烟速度。
4.3 排烟传感器：监测排烟温度和浓度，确保排烟的有效性和安全性。
五、控制系统部分5.1 控制面板：集成各个元器件的控制功能，实现整体的自动化控制。
5.2 温度控制器：根据室内温度和设定温度，调节燃气阀和循环水泵的工作。
5.3 故障诊断器：监测各个元器件的工作状态，及时发现和修复故障。
综上所述，壁挂炉的元器件工作原理涉及燃气阀、热交换器、点火系统、排烟系统和控制系统等多个部分的协同工作。
通过这些元器件的精密设计和合理安排，壁挂炉能够高效、安全地供暖，为人们的生活提供便利和舒适。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或液化石油气等燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。
为了正常运行，壁挂炉内部需要配备各种元器件，这些元器件在整个供暖过程中起到关键作用。
1. 燃烧器：壁挂炉的燃烧器是将燃料燃烧产生热能的关键部件。
燃烧器通常由燃烧室、燃料喷嘴、点火装置等组成。
当燃料进入燃烧室时，点火装置会引燃燃料，产生火焰。
燃烧器还配备了气阀和风机，用于调节燃料和空气的混合比例，以保证燃烧效果的稳定和高效。
2. 热交换器：壁挂炉的热交换器是将燃烧产生的热能传递给供暖系统的关键部件。
热交换器通常由一系列金属管组成，这些金属管内部流动着热媒介（如水或蒸汽）。
燃烧产生的热能通过热交换器的金属管壁传递给热媒介，使其温度升高，然后通过管道输送到供暖系统中。
3. 水泵：壁挂炉的水泵用于将热媒介推动到供暖系统中。
水泵通常由电动机和叶轮组成，当电动机启动时，叶轮开始旋转，产生一定的压力，使热媒介能够顺利地流动到供暖系统中。
水泵还可以根据供暖系统的需要进行流量调节，以保证供暖效果的稳定和高效。
4. 控制器：壁挂炉的控制器是整个供暖系统的大脑，它负责监测和控制各个元器件的工作状态。
控制器通常由微处理器和各种传感器组成，通过收集和分析传感器的数据，控制器可以判断壁挂炉的工作状态，并根据需要调整燃烧器、水泵等元器件的工作参数，以实现供暖系统的自动控制和优化。
5. 安全阀：壁挂炉的安全阀是一种重要的安全保护装置。
当壁挂炉内部的压力超过设定值时，安全阀会自动打开，释放过多的压力，以防止壁挂炉发生爆炸等危险情况。
安全阀通常由弹簧和阀门组成，当压力超过设定值时，弹簧会被压缩，使阀门打开，从而实现压力的释放。
以上是壁挂炉常见的元器件及其工作原理。
通过这些元器件的协同工作，壁挂炉可以高效地将燃料燃烧产生的热能传递给供暖系统，实现室内的供暖。
在使用壁挂炉时，我们需要定期检查和维护这些元器件，以保证其正常工作和安全运行。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或液化气等燃料，将热能转化为热水或蒸汽，以供暖室内空间或提供热水。
壁挂炉的核心是一系列的元器件，它们协同工作，完成燃料燃烧、热能转换和热水或蒸汽供应等功能。
本文将详细介绍壁挂炉的元器件工作原理。
1. 燃烧器：壁挂炉的燃烧器是将燃料与空气混合并点燃的关键部件。
燃烧器通常由喷嘴、燃烧室和点火装置等组成。
当燃料进入燃烧器时，喷嘴将其雾化成微小的颗粒，然后与进入燃烧室的空气混合。
点火装置将混合气体点燃，产生火焰。
燃烧器的工作原理是利用燃料与空气的化学反应，释放出热能。
2. 热交换器：热交换器是壁挂炉中的核心组件，它负责将燃烧产生的热能传递给水或蒸汽。
热交换器通常由管道和散热片组成。
燃烧产生的热气经过热交换器的管道，与管道内的水或蒸汽进行热交换。
热交换器的工作原理是利用热传导和对流传热的原理，将热能从燃烧产物传递给水或蒸汽。
3. 风机：壁挂炉中的风机负责提供燃烧所需的空气。
风机通过旋转叶片产生气流，将外部空气吸入燃烧器，与燃料混合后进行燃烧。
风机的工作原理是利用电机驱动叶片旋转，产生气流。
4. 水泵：壁挂炉中的水泵负责将热水或蒸汽输送到供暖系统或热水系统中。
水泵通过旋转叶片产生压力，使水或蒸汽流动。
水泵的工作原理是利用电机驱动叶片旋转，产生压力。
5. 控制器：壁挂炉中的控制器是整个系统的大脑，负责监测和控制各个元器件的工作状态。
控制器通常由传感器、控制芯片和显示屏等组成。
传感器用于检测温度、压力等参数，控制芯片根据传感器的信号进行计算和控制，显示屏用于显示当前的工作状态和设置参数。
控制器的工作原理是通过传感器获取实时数据，根据预设的逻辑进行计算和控制。
综上所述，壁挂炉的元器件通过各自的工作原理，实现了燃料燃烧、热能转换和热水或蒸汽供应等功能。
燃烧器将燃料与空气混合并点燃，热交换器将燃烧产生的热能传递给水或蒸汽，风机提供燃烧所需的空气，水泵将热水或蒸汽输送到供暖系统或热水系统中，控制器监测和控制各个元器件的工作状态。
壁挂炉零配件名称及功能介绍,收藏一下吧
壁挂炉零配件名称及功能介绍,收藏一下吧1．热交换器热交换器为燃烧后产生的烟气与系统内水进行热交换的部件，它的外表面为薄翅片，厚度和距离完全按要求进行设计，在锅炉尺寸要求较小的情况下，保证足够的换热面积及换热的高效性。
换热器表面进行了高效的防腐处理，保证了使用寿命要求。
由于热交换器为高温受热元件，人们可能担心结垢现象的存在，事实上，这种担心是多余的。
热交换器结构合理，受热均匀，运行中不存在局部过热现象；同时采暖系统的水是一次性注入的，因而基本没有结垢的条件。
2．燃烧室燃烧室结构如右图所示，铝板内衬耐火板，耐火板有非常强的隔热性能，它的耐热温度可以达到1200℃，熔化温度可以达到1700℃，因而耐火板可以直接接触火焰，将燃烧室与其他部件隔离，保证其他部件的正常运行。
耐火板的强度较差，不耐机械冲击。
3．燃烧器（火排）燃烧器为保证燃气正常燃烧的主要部件，燃气自喷嘴高压喷入燃烧器内的文丘里管内，造成管内的压力下降，空气（第一次空气）被吸入并同燃气混和后喷出燃烧孔燃烧。
第一次空气混合后仍不足的空气部分通过火苗周围的第二次空气的混合，形成完全燃烧。
在日常的使用中，一些污物可能堵塞燃烧孔，因而需要进行一些清洁工作。
4．膨胀水箱膨胀水箱的主要作用为容纳系统再加热过程中，因水受热膨胀而产生的多余的水。
根据系统水容量的不同，配备型号（6L、8L或10L）不同的膨胀水箱。
在膨胀水箱内有一橡胶薄膜，在薄膜的一侧充满压力为0.8bar的氮气，另一侧充满水；当系统水受热膨胀时，压缩另一侧的氮气，来容纳系统多余的水。
膨胀水箱氮气的压力在出厂时已经充好，在使用过程中，需要对压力进行定期的检查。
5．空气箱空气箱四侧面板为铝板，并用硅胶密封，在空气箱内包含有燃烧器、点火和检测电极、热交换器、风机、风压开关及温感装置等。
空气箱为完全密封的结构，以使与室内空气完全隔离。
在空气箱的顶部设有两个检测孔，可以十分方便地用来检测锅炉的燃烧状况。
壁挂炉原理零部件及作用介绍
壁挂炉原理零部件及作用介绍壁挂炉是一种先进的暖气设备，广泛应用于家庭和商业建筑。
它通过燃烧燃气或石油等燃料来加热水，并将热能传递给房间，实现供暖和热水的功能。
下面将对壁挂炉的原理、零部件及作用进行详细介绍。
一、壁挂炉的原理壁挂炉的工作原理基于热交换的原理。
壁挂炉内部包含一个燃烧室和一个热交换器。
当燃料被点燃时，燃烧室内的热能被传递给热交换器，然后再通过管道输送到不同的房间。
燃料首先进入燃烧器，然后通过点火器点燃。
随着燃料的燃烧，热能产生并传递给热交换器。
热交换器是一个有许多管道的金属结构，它的作用是将燃料燃烧产生的热能转移到冷却介质，一般是水。
当冷却介质通过热交换器时，它吸收了热能并升温。
这些加热的水通常用于供暖或热水。
然后，热水通过管道输送到不同的房间或用于热水供应系统。
二、壁挂炉的零部件及作用1.燃烧器：燃烧器是壁挂炉中的关键部件，负责将燃料与空气混合并点燃。
它的作用是维持燃料的燃烧，产生高温气体，将热能传递给热交换器。
2.热交换器：热交换器是壁挂炉中的另一个重要部件，起到燃料燃烧产生的热能传递给冷却介质的作用。
一般由金属制成，具有许多管道，能将热量传递给水。
3.水泵：水泵是壁挂炉中的组成部分，用于将冷却介质（一般是水）从壁挂炉中泵出，并输送到不同的房间或设备中。
4.压力阀：壁挂炉中的压力阀起到调节壁挂炉系统中的水压的作用。
它可根据系统需求调节水泵的工作速度，保持适当的水压。
5.温控系统：壁挂炉的温控系统负责监测室内温度，并调节壁挂炉的工作状态。
当室内温度低于设定值时，温控系统启动壁挂炉加热系统；当温度达到设定值时，温控系统停止供热。
6.排气管道：燃烧燃料会产生烟气，排气管道则用于排放燃烧产生的废气。
它确保燃烧室内的废气顺畅排出，维持壁挂炉的正常工作。
7.控制面板：控制面板是壁挂炉的操作界面，用于设置温度、监控设备运行状态等。
用户可以通过控制面板对壁挂炉进行操作和调节。
总结：壁挂炉通过燃料的燃烧将热能转化为热水，并通过管道输送到不同的房间，实现供暖和热水供应。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统，从而实现室内的供暖。
本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。
一、壁挂炉的工作原理1. 燃烧系统壁挂炉的燃烧系统是壁挂炉的核心部分，它主要由燃气供应系统、燃气阀门、燃气喷射器、燃烧室和排烟系统组成。
- 燃气供应系统：燃气供应系统负责将燃气从燃气管道输送到壁挂炉中，并保持合适的气压。
- 燃气阀门：燃气阀门用于控制燃气的流量，根据室内温度的变化自动调节燃气的供应量。
- 燃气喷射器：燃气喷射器将燃气分解成细小的颗粒，使其能够更好地与空气混合燃烧。
- 燃烧室：燃烧室是燃烧过程的主要场所，燃气与空气在燃烧室中混合并点燃，产生高温燃烧气体。
- 排烟系统：排烟系统负责将燃烧产生的废气排出室外，保证室内空气的清洁。
2. 热交换系统壁挂炉的热交换系统主要由热交换器和循环泵组成。
- 热交换器：热交换器是壁挂炉的核心部件之一，它通过将燃烧产生的热能传递给循环水来实现供暖。
热交换器通常采用螺旋式或板式结构，能够最大限度地增加热交换效果。
- 循环泵：循环泵负责将冷却后的循环水送回壁挂炉，经过热交换器加热后再送回供暖系统，循环往复。
3. 控制系统壁挂炉的控制系统用于监测和控制壁挂炉的工作状态，保证其正常运行。
- 温度传感器：温度传感器用于感知室内温度和水温，根据设定的温度值自动调节燃气的供应量和水的循环速度。
- 燃气控制器：燃气控制器负责控制燃气阀门的开启和关闭，确保燃气的供应稳定可靠。
- 水压传感器：水压传感器用于监测壁挂炉的水压，当水压过低时，会自动启动补水装置，保证壁挂炉的正常运行。
- 安全保护装置：壁挂炉还配备了多种安全保护装置，如过热保护装置、漏电保护装置等，以确保使用过程中的安全性。
二、燃气壁挂炉原理图以下是一种常见的燃气壁挂炉的原理图示意图：[燃气壁挂炉原理图]1. 燃气供应系统：包括燃气管道、燃气阀门和燃气喷射器等。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或液化气来产生热能，并将热能传递给供暖系统。
在壁挂炉中，有许多元器件参与到燃烧和热能传递的过程中，下面将详细介绍壁挂炉中常见的元器件及其工作原理。
1. 燃气阀：燃气阀是壁挂炉中控制燃气供应的重要元器件。
当壁挂炉需要启动时，燃气阀打开，允许燃气进入燃烧室。
当需要停止供暖时，燃气阀关闭，切断燃气供应。
这样可以确保燃气的安全使用。
2. 点火器：点火器是壁挂炉中点燃燃气的元器件。
当燃气阀打开后，点火器会产生高压电火花，引燃燃气。
点火器通常使用电极和火花塞构成，通过高压电场产生火花，点燃燃气。
3. 燃烧室：燃烧室是壁挂炉中燃烧燃气的空间。
在燃烧室中，燃气与空气混合并点燃，产生火焰和热能。
燃烧室通常采用特殊材料制成，能够承受高温和高压，同时具有良好的隔热性能，以提高燃烧效率。
4. 热交换器：热交换器是壁挂炉中传递热能的关键元器件。
它位于燃烧室的上部，通过与燃烧室接触，将燃烧产生的高温烟气中的热能传递给供暖系统。
热交换器通常采用金属材料制成，具有较大的表面积，以增加热交换效果。
5. 水泵：水泵是壁挂炉中循环供暖水的元器件。
当热交换器传递热能给供暖系统时，水泵会将冷却的水送回燃烧室，以保持循环。
水泵通常采用电动机驱动，能够产生足够的水压，确保供暖系统的正常运行。
6. 温度传感器：温度传感器用于监测壁挂炉中的温度变化。
它通常安装在燃烧室或供暖系统的关键部位，通过感知温度的变化，将信号传递给控制系统，以实现温度的自动调节。
温度传感器通常使用热敏电阻或热电偶等元件构成，具有较高的灵敏度和准确性。
7. 控制器：控制器是壁挂炉中的核心元器件，负责监测和控制整个系统的运行。
控制器通常由微处理器和相关电路组成，能够接收传感器的信号，并根据预设的参数进行判断和控制。
通过控制器，用户可以设置壁挂炉的工作模式、温度设定等参数，实现智能化的供暖控制。
综上所述，壁挂炉中的元器件各司其职，共同协作，实现燃气的燃烧和热能的传递。
壁挂炉工作原理
壁挂炉工作原理壁挂炉是一种常见的供暖设备，广泛应用于家庭和商业场所。
它的工作原理是通过燃烧燃料产生热能，然后将热能传递给供暖系统，实现室内空间的加热。
壁挂炉主要由燃烧室、热交换器、控制系统、排烟系统等组成。
1. 燃烧室：壁挂炉的燃烧室是燃烧燃料的地方。
燃料可以是天然气、液化气或者柴油等。
当燃料进入燃烧室时，通过点火装置点燃，形成火焰。
2. 热交换器：热交换器是壁挂炉的核心组件，用于将燃烧产生的热能传递给供暖系统。
热交换器通常由金属材料制成，具有良好的导热性能。
当燃烧室中的火焰燃烧时，热能会传递给热交换器的表面，然后通过热交换器的管道传递给供暖系统中的水或者空气。
3. 控制系统：壁挂炉的控制系统用于监测和控制燃料的供给、点火、燃烧过程等。
控制系统通常由传感器、控制器和执行器组成。
传感器用于感知燃烧室的温度、压力等参数，控制器根据传感器的反馈信号进行逻辑判断和控制操作，执行器用于控制燃料的供给和点火装置的工作。
4. 排烟系统：壁挂炉的排烟系统用于排出燃烧产生的废气和烟雾。
排烟系统通常包括烟囱、排烟管道和排烟风机等。
烟囱是将废气排出室外的通道，排烟管道连接燃烧室和烟囱，排烟风机用于提供排烟的动力。
壁挂炉的工作过程如下：1. 燃料供给：当壁挂炉需要工作时，控制系统会打开燃料供给阀门，使燃料进入燃烧室。
2. 点火：控制系统通过点火装置点燃燃料，形成火焰。
点火装置通常是电子点火或者火花点火装置。
3. 燃烧过程：火焰燃烧时，燃料中的化学能被释放为热能。
热能通过热交换器传递给供暖系统中的水或者空气。
4. 温度控制：控制系统通过传感器监测燃烧室的温度，并根据设定的温度范围进行调节。
当温度过高时，控制系统会减少燃料供给或者增加排烟风机的转速，以降低燃烧室的温度。
5. 废气排放：燃烧产生的废气和烟雾通过排烟系统排出室外，以保持室内空气的清洁和安全。
壁挂炉的优点包括高效节能、安装方便、占用空间小等。
它可以根据室内温度的变化自动调节供暖系统的工作，提供舒适的室内环境。
全面图解壁挂炉（工作原理、结构、部件、作用）
全面图解壁挂炉（工作原理、结构、部件、作用）壁挂炉也即燃气采暖热水炉。
是以水为热传媒，燃烧燃气产生热量，用于家庭采暖兼供生活热水的装置。
可采用散热片、地暖盘管和风机盘管等作为散热末端；生活热水可采用储水式或者直接采用快速式。
常被称为壁挂炉、家用锅炉、燃气采暖炉、燃气采暖热水炉、壁挂式燃气锅炉等。
系统与结构1、燃烧系统：负责燃气安全稳定燃烧，释放燃气的化学能，空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关；2、换热系统：负责热交换，提高水温。
包括气-水、水-水热交换、主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关；3、水路动力及安全系统：负责提供水流动力，维护系统管道安全水泵、安全阀、膨胀水箱、水压差开关、旁通阀；4、电控系统：负责协调各系统的工作，设置工作参数及显示壁挂炉的工作状态控制板、显示板；5、其它部件：水压表、补水阀。
采暖模式工作开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围内（否E3、E4），极限温度开关是否通（否E7）；按开机：检测水流量感应器有没有信号时；没有。
①水泵先运行30S，同时检测风压开关在连续几秒内是断开；（否则E6）；②风机运行，检测风压开关在连续几秒内是通（否则E6），检火电极检测有无信号（有E5）；③ 电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火8秒，连续三次失败，显E2），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火燃烧时，采暖水温不超过设定温度5度，电脑板拔码6在ON时过5分钟熄火，拔码6在OFF时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度5度，炉熄火；关闭燃气阀；④ 风机延迟30秒关；⑤ 拔码6在ON时水泵延迟60秒关，然后停7分钟运行3分钟；拔码在OFF时水泵不停；⑥拔码2在ON时直至水温低于设定温度15度，拔码2在OFF 时直至水温低于设定温度8度，同时过3分钟后，重新进入启动程序。

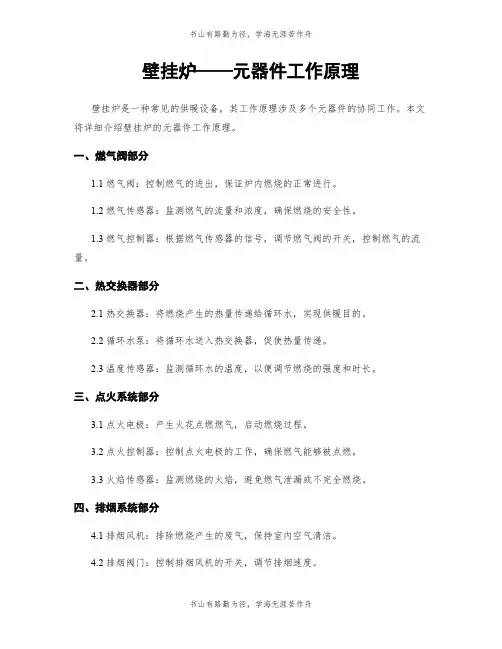

壁挂炉——元器件工作原理
壁挂炉——元器件工作原理壁挂炉是一种常见的采暖设备，它采用了多种元器件来实现加热和热水供应的功能。
本文将详细介绍壁挂炉的元器件工作原理，包括燃烧器、燃气阀、水泵、热交换器和控制器等。
1. 燃烧器燃烧器是壁挂炉的核心部件，它负责将燃气与空气混合并点燃。
燃烧器通常由燃气喷嘴、风扇、电极和火焰探测器等组成。
当燃气进入燃烧器时，风扇将空气吹入燃烧器内，与燃气混合形成可燃气体。
电极会产生高压电火花，点燃可燃气体，同时火焰探测器会监测火焰的存在，确保燃烧的稳定性。
2. 燃气阀燃气阀是控制燃气流量的关键元器件。
它根据控制器的指令，调节燃气的供应量。
燃气阀通常由电磁阀和调节阀组成。
当控制器发送指令时，电磁阀会打开或关闭，控制燃气的进入。
调节阀则根据需要调整燃气的流量大小，以满足不同的加热需求。
3. 水泵水泵是壁挂炉的另一个重要元器件，它负责循环供应热水。
水泵通常由电动机和叶轮组成。
当壁挂炉需要供应热水时，控制器会发送指令，电动机驱动叶轮旋转，产生水流。
水泵通过管路将冷水引入热交换器，经过加热后再送入供暖系统或热水龙头。
4. 热交换器热交换器是实现壁挂炉加热功能的关键元器件。
它通过将燃烧产生的热量传递给水来实现加热效果。
热交换器通常由多个管道组成，燃气通过管道流过，同时水也通过另一组管道流过，两者之间通过金属壁进行热量传递。
燃气的热量会使管道中的水升温，从而实现供暖或热水供应。
5. 控制器控制器是壁挂炉的智能化管理系统，它负责监测和控制壁挂炉的运行状态。
控制器通常由主控芯片、传感器和显示屏等组成。
传感器可以实时监测燃气、水温、压力等参数，并将数据传输给主控芯片。
主控芯片根据传感器数据和设定的参数，控制燃烧器、燃气阀、水泵等元器件的工作状态，以实现壁挂炉的正常运行和高效能耗。
总结：壁挂炉的元器件工作原理包括燃烧器、燃气阀、水泵、热交换器和控制器等。
燃烧器负责将燃气与空气混合并点燃，燃气阀控制燃气流量，水泵循环供应热水，热交换器实现热量传递，控制器监测和控制壁挂炉的运行状态。
壁挂炉——元器件工作原理
壁挂炉——元器件工作原理引言概述：壁挂炉是一种常见的供暖设备，它通过燃烧燃气或燃油来产生热能，然后将热能传递给室内空气。
本文将从五个大点来阐述壁挂炉的元器件工作原理。
正文内容：1. 燃烧系统1.1 燃料供应：壁挂炉通过燃料供应系统提供燃料，如燃气或燃油。
燃料通过管道输送到燃烧器。
1.2 燃烧器：燃烧器是壁挂炉的核心部件，它将燃料和空气混合，并在燃烧室中点燃。
燃烧器的设计和调节决定了燃烧效率和热能产生的稳定性。
1.3 燃烧室：燃烧室是燃料和空气混合燃烧的空间，它通过壁挂炉的外壳与室内空气隔离，确保燃烧过程的安全和高效。
2. 热交换系统2.1 热交换器：热交换器是壁挂炉的另一个重要元器件，它将燃烧产生的热能传递给室内空气。
热交换器通常由金属材料制成，具有较好的导热性能。
2.2 冷凝技术：一些高效的壁挂炉采用冷凝技术，通过降低烟气温度，使水蒸气在热交换器中冷凝释放热能。
这种技术可以提高热能利用率，降低能源消耗。
2.3 水循环系统：壁挂炉通过水循环系统将热能传递给室内空气。
水循环系统包括水泵、水管和散热器等组件，确保热能均匀传递到各个房间。
3. 控制系统3.1 温度传感器：壁挂炉内部安装了温度传感器，用于感知室内温度。
当室内温度低于设定值时，控制系统会启动燃烧系统，提供热能。
3.2 水压传感器：水压传感器用于监测水循环系统的压力，确保水循环的正常运行。
3.3 燃气或燃油阀门：控制系统通过控制燃气或燃油阀门的开关来调节燃料的供应量，以满足室内温度的需求。
4. 安全保护系统4.1 燃气或燃油泄漏检测：壁挂炉配备了燃气或燃油泄漏检测装置，一旦检测到泄漏，系统会立即停止供应燃料，以确保安全。
4.2 燃烧过程监测：壁挂炉通过燃烧过程监测装置实时监测燃烧状态，一旦出现异常，系统会自动停止燃烧，避免事故发生。
4.3 过热保护：壁挂炉内部设有过热保护装置，当热交换器温度过高时，系统会自动停止燃烧，以防止热交换器损坏。
5. 辅助系统5.1 点火系统：壁挂炉配备了点火系统，用于点燃燃烧器，启动燃烧过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主热交换器
单管主热交换器
机型 长度mm
标准20KW 210
标准26KW 270
标准30KW 310
标准35KW 310
经济20KW 187
经济26KW 250
经济30KW 290
主热交换器
套管主热交换器
机型 长度mm
标准 18KW
160
标准 20KW
210
标准 24KW
230
标准 26KW
270/250
动生活热水功能或者将采暖模式切换到生活热水模式，遵 循生活热水优先原则。 2）流量开关使用的是翻板开关，引线为两条同色线，在 检测时可用万用表检测其通断情况。
3）流量传感器为频率型信号输出，引线为（红色5V，黑 色0V，黄色是S信号。） 左右两脚为+5V供电和接地端，中间脚为脉冲信号输出端。 在检测时可用万用表检测+5V供电是否正常，吹气使流量 传感器旋转观察显示屏是否有相应显示。
40KW 18
燃烧器工作原理图
燃气从喷嘴高速喷出
后，引射四周的静止 空气进入引射器，在 引射器内燃气和被引 射进入的一次空气实 现充分混合，并经扩 散减速后进入燃烧器 头部，燃气与空气的 混合气从头部火孔喷 出被点燃。在燃烧过 程中，燃烧器周围的 空气不断补充进来， 以保证燃气充分燃烧。
风机
风机在长时间运行后，可 能存在转轴轴心偏移，风 叶集炭或粉尘，产生噪音 或风量不足、风压不正常 等现象。在日常的使用和 维护中，需要对可能妨碍 风机正常运行的杂物进行 清理。
检火电极
由于火焰中存在正负离子，电场施加于火焰时，外电路即可产生微弱电流 。
火焰离子电流十分微弱，想取出火焰信号控制相应的机构动作，完成各种 控制功能，就必须进行放大，通常，热水器的主火焰内阻在1MΩ以上，而 副火焰内阻高达8MΩ以上。如此大的内阻，对火焰检测针与燃烧器之间的 绝缘提出了极高的要求，否则，绝缘稍有下降，漏电流会超过火焰离子电 流。
系统原理
板换式
系统原理
套管式
Hale Waihona Puke 套管式水路系统•板换式水路系统
系统保护功能
• 1 壁挂炉具有水温90℃限温保护、缺水（低水压）保护、防干烧保护、 风压保护、意外熄火保护、水泵防卡死保护、前后清扫功能、防冻保 护等多重保护措施，具有极高的安全性。
• 2 水温90℃限温保护：当任何一个温度传感器检测到水温达到90℃上 限时，系统进入安全关闭状态，直到温度下降到安全温度以下，壁挂 炉重新启动。
膨胀水箱
膨胀水箱
水箱故障故障现象和判断：水温从10度左右升到50多度时 水压从1公斤升到3公斤，安全阀泄压。是水箱没气，用打 自行车的气筒往水箱里打气，气压不能超过3公斤，没有 气压表只能凭感觉差不多就行。重新打气后过一段时间有 重复出现的可能是水箱漏气需要更换水箱。
水流量传感器（开关）
点火电极
• 3 过热保护：当系统水温升高到极限温度95℃时，壁挂炉强制关闭燃 气阀，系统停止工作，报过热故障(E7)，从而保护壁挂炉。
• 4 低水压保护：只有采暖系统内的水压达到工作要求（0.5 bar），壁 挂炉才能启动；当采暖系统压力低于0.3 bar时，壁挂炉报水压故障 （E1），防止壁挂炉干烧和水泵空转，以保护系统不受损坏。
4）故障现象和判断：打开水龙头，水流量能达到 2.5L/min时，显示屏不显示水龙头，把水流感应器拆后重 装还行，则流量感应器坏。
注水阀组件（含旁通）
三通换向阀
用户房间散热片不热，炉显示温度很高，摸板换很热，说明有热水通过内循 环回来，先查旁通阀有关无打开，没有则说明三通阀关不严。拆后清洗。
三通换向阀电动马达
2）二级防冻：当供暖温度≤5℃，水泵运行2分钟后开始点火燃烧。当 供暖温度≥30℃时停止燃烧。此功能在关机下也有效，在关机防冻燃 烧时显示关机状态
电脑板
交流阀电脑板（无4个二极管）
电脑板
交流阀电脑板（有4个整流二极管）
电脑板
变频电脑板（多出一个风机反馈插件）
采暖模式工作
开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围 内（否E3、E4），极限温度开关是否通（否E7） 按开机：检测水流量感应器有没有信号时；没有 ①水泵先运行30S，同时检测风压开关在连续几秒内是断开；（否则E6）， ②风机运行，检测风压开关在连续几秒内是通（否则E6），检火电极检测有无信号 （有E5） ③ 电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火8秒，连续 三次失败，显E2），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到 最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢 变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火 燃烧时，采暖水温不超过设定温度5度，电脑板拔码6在ON时过5分钟熄火，拔码6在 OFF时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度5度，炉熄火；关 闭燃气阀 ④ 风机延迟30秒关； ⑤ 拔码6在ON时水泵延迟60秒关，然后停7分钟运行3分钟；拔码在OFF时水泵不停； ⑥拔码2在ON时直至水温低于设定温度15度，拔码2在OFF时直至水温低于设定温度 8度，同时过3分钟后，重新进入启动程序。 ⑦关机时关闭燃气阀，风机延长30秒关，水泵延长60秒关
燃气比例阀
西特燃气阀
AC220
中信燃气比例阀
中信燃气 阀 直流200伏
艾柯燃气比例阀
风压开关
风压开关
风压开关为锅炉的一种安全保护装置，它内部被一瓣膜分为两个腔体，在瓣膜的两侧 的两个腔体分别与两个测压管相连接，通过比较压力测量管获得的压力，来检测排烟 系统是否正常运行。 风压开关故障现象和判断：炉报E6或炉不报故障不点，短接风压开关棕色线正常， 用嘴吸风压开关触点也不闭合。
1）采暖状态——①脚供电 2）生活热水状态——③脚供电
出现供暖正常卫浴不正常或是卫浴正常供暖不正常，或供暖时用户 房间散热片不热，炉显示温度很高，可能马达坏或切换不切底
安全阀
安全阀
水压开关
过热保护器
炉显示E7，白色线短接正常，主热交换器确实没有达到 95度，拆下温度开关还是不通的。
• 8 前清扫功能：壁挂炉在每次点火之前执行前清扫程序排除燃烧室内 残余气体并防止点火爆燃。
9 后清扫功能：当壁挂炉达到设定温度或停止洗浴（设置在单供热水 状态）时，燃气阀关闭，系统停止燃烧，而此时风机延时工作30秒， 此功能将熄火后所残留的废气排出室外，保障了再次启动的安全。
10停气手动恢复保护：由于某种原因在运行中火焰熄灭时，则尝试再 次点火。如果点火不成功的话，则报点火故障(E2)，须手动恢复。 11 停电复位保护：壁挂炉具备电系统过压保护及停电时安全复位功 能。停电时机器会熄灭，水泵、风机会停止工作。当电源重新接通时， 需人工操作才能动使壁挂炉重新启动。
板式换热器
机型 片数
20KW 10
26KW 12
30KW 314
35KW 16
40KW 20
板式换热器解剖图
卫浴时，炉容易过热报E7或内循环水温高于90度熄火，生活用水 不热。
燃烧器
机型 喷嘴数量
18KW 8
20KW 9
24KW 11
26KW 12
30KW 14
35KW 16
喷嘴大小：天然气1.3 液化气0.8
标准 30KW
310
经济 20KW
187
经济 24KW
230
经济 26KW
250
经济 30KW
290
主热交换器
套管主热交换器 解剖内部结构
该图为套管机截面内部结构图，采暖 热水椭圆管内套装了生活热水星形管
生活热水 采暖热水
主热交换器故障现象和判断：主热交换器漏水时表面会产生铜绿；大部分 是堵塞，主要现象是进出水温差特别大，或几分钟有过热保护显E7。
• 5 防干烧保护：当系统回水不畅时，自动旁通阀起作用，保持通过主 换热器的水量满足>600 L/min，防止其干烧。
• 6 水系统过压保护：当采暖系统压力超压，超过3 bar时，水会从安全 阀自动泄压，以保护采暖系统。
• 7 风压保护：当烟道堵塞或有倒风情况发生时，火焰自动熄灭，报风 压故障(E6)；当上述情况消除时，壁挂炉重新启动。
水泵
水泵
水泵故障现象和判断：在几分钟水温显示很高 或过热保护显E7，先判断自动排气阀是否打开，打 开前面一字螺丝看轴是否在转，不转时用一字螺丝 刀帮助转动，还不行查水泵上有无220V电，有则水 泵坏。自动排气阀漏水，拆开重新组装，在O型圈
上涂上洗洁精或中性食用油就很容易装回去。
自动排气阀在运行过程中可能 会发生喷水现象，通常为水质 中有杂质，影响排气阀中浮子 上下运动，只需拆下重新装配 即可 。
12卫浴超时保护：当卫浴燃烧状态不间断持续时间超过1个小时，则
自动关火进入待机状态，必须手动复位或先关水再开卫浴水才可启动 卫浴。
13防卡死装置：循环泵停止工作每过21小时，自动循环30秒。 14 防冻保护： 1）一级防冻：当供暖温度≤8℃，水泵将运行2分钟再停止2分钟，并 且不停循环此周期。当温度≥10℃时，停止防冻。此功能在关机下也 有效。
检火针故障现象和判断：如显示屏显示E5或出现不点火，可能是检火针漏 电或在临界点无法判断是否有火，在没点火前从电脑板上拔掉检火针，按 复位键不报E5后，点着火后马上插回去，还不行检火针坏。
水流量传感器（开关）
水流量传感器（开关）
1）用于检测生活用水的流量，当水流量超过2.5 L/min时， 流量传感器（开关）感应到信号，将信号传给电路板，启
标准 18-20KW
30W 出风口20mm
标准 24-26KW
35W 出风口20mm
标准 30-35KW
56W 出风口20mm
