电流互感器末屏的工作原理及试验方法
电流互感器原理及测试方法
电流互感器原理及测试方法电流互感器（Current Transformer，简称CT）是一种用于测量高电流的电气设备，主要用于将高电流变换成较小电流，以便进行测量、保护和控制等操作。
本文将详细介绍电流互感器的工作原理和测试方法。
一、工作原理当高电流通过一次线圈时，会在磁芯内产生磁场。
由于磁芯的存在，磁场会集中在磁芯中，形成一条闭合磁通。
根据电磁感应定律，二次线圈中就会产生相应的电动势，从而在二次线圈上产生一定电流。
该电流与一次线圈中的电流成正比，即I2=(N2/N1)I1，其中I1为一次线圈中的电流，I2为二次线圈中的电流，N1为一次线圈的绕组数，N2为二次线圈的绕组数。
由于一次线圈中的电流较大，而二次线圈中的电流较小，因此通常将电流互感器的变比称为额定变比。
二、测试方法为了保证电流互感器的准确性和可靠性，需要对其进行定期的测试和校验。
下面将介绍电流互感器的测试方法。
1.直流短路方法直流短路方法是一种常用的检测电流互感器变化特性的方法。
具体操作步骤如下：（1）用直流电源将0.2～0.5倍额定电流加到电流互感器的一次绕组上；（2）记录电流互感器二次绕组上的电流值，并标定；（3）通过改变一次绕组上的电流，重复上述操作，记录多组数据；（4）根据测得的数据绘制电流互感器的变比特性曲线。
2.测量铭牌参数法测量铭牌参数法是通过测量和计算电流互感器的参数来进行测试的方法。
具体操作步骤如下：（1）根据电流互感器的铭牌参数，测量和记录其一次绕组和二次绕组的电流，电压和绕组数等参数；（2）通过计算，得到电流互感器的变比值和额定负荷等参数；（3）将测得的结果与标定的结果进行比较，看是否在允许范围内。
3.比值测试法比值测试法是通过测量电流互感器的比值误差来进行测试的方法。
具体操作步骤如下：（1）将标准电流与电流互感器的一次绕组相连接，将电流互感器的二次绕组接到比率变送器等测试设备上；（2）根据被测电流互感器的铭牌参数设置标准电流值，并记录；（3）测量电流互感器输出的电流值，并记录；（4）通过计算，得到电流互感器的比值误差，并与标准误差进行比较。
收藏丨电流互感器原理及测试方法
电流互感器是一种用于测量高电流的传感器，它基于电磁感应原理工作。
当一次侧电流通过互感器的绕组时，会在绕组中产生磁场，这个磁场的大小与一次侧电流成正比。
二次侧绕组绕在互感器的铁芯上，当磁场穿过二次侧绕组时，会在其中感应出一个小电流，这个电流的大小与一次侧电流成正比，且相位相差 90 度。
电流互感器的测试方法包括：
1. 绝缘电阻测试：使用绝缘电阻测试仪测量互感器的绝缘电阻，以确保其绝缘性能良好。
2. 变比测试：使用变比测试仪测量互感器的变比，以确保其变比精度符合要求。
3. 励磁特性测试：使用励磁特性测试仪测量互感器的励磁特性，以确保其在不同电流下的输出精度。
4. 误差测试：使用误差测试仪测量互感器的误差，以确保其测量精度符合要求。
5. 极性测试：使用极性测试仪测量互感器的极性，以确保其极性正确。
在测试电流互感器时，需要注意安全事项，如正确接地、避免触电等。
同时，需要根据互感器的型号和规格选择合适的测试仪器，并按照测试仪器的操作说明进行操作。
以上是对电流互感器原理及测试方法的简单介绍，希望对你有所帮助。
电流互感器原理及测试方法
局部放电测试
返回
使用仪器 无局放高电压试验变压器及测量装置（ 无局放高电压试验变压器及测量装置（电压测量总 不确定度≤± ≤±3％ 局部放电测量仪。 不确定度≤± ％）、局部放电测量仪。 试验方法 局部放电试验可结合耐压试验进行，即在耐压60 60s 局部放电试验可结合耐压试验进行 ， 即在耐压 60s 后 不将电压回零， 直接将电压降至局放测量电压停留30 30s 不将电压回零 ， 直接将电压降至局放测量电压停留 30s 进行局放测量；如果单独进行局放试验， 进行局放测量；如果单独进行局放试验，则先将电压升 至预加电压， 停留10 10s 至预加电压 ， 停留 10s 后 ， 将电压降至局放测量电压停 30s进行局放测量。 留30s进行局放测量。 局部放电预加电压、 局部放电预加电压、测量电压及局放量限值 查表，必须正确地应用数据。区分不同的CT。 查表，必须正确地应用数据。区分不同的 。
电流互感器绝缘试验推荐程序
安全措施
为保证人身和设备安全，应严格遵守安全规程 DL408-91《电业安全工作规程(发电厂和变电 所电气部分)》中有关规定； 在进行绝缘电阻测量后应对试品放电； 在进行主绝缘及电容型套管末屏对地的tgδ及 电容量测量时应注意高压测试线对地绝缘问题； 进行交流耐压试验和局部放电测试等高电压试 验时，要求必须在试验设备及被试品周围设围 栏并有专人监护，负责升压的人要随时注意周 围的情况，一旦发现异常应立刻断开电源停止 试验，查明原因并排除后方可继续试验。
极性检查
返回
使用仪器 电池、指针式直流毫伏表（或指针式万用表直流毫伏档） 检查及判断方法 各二次绕组分别进行。 将指针式直流毫伏表的“+”、“-”输入端接在待检二次绕组的 端子上，方向必须正确：“+”端接在s1，“-”端接在s2或s3上； 将电池负极与CT一次绕组的L2端相连，从一次绕组L1端引一 根电线，用它在电池正极进行突然连通动作，此时指针式直流 毫伏表的指针应随之摆动,若向正方向摆动则表明被检二次绕 组为“减极性”，极性正确。反之则极性不正确。 注意事项 接线本身的正负方向必需正确；检查时应先将毫伏表放在直流 毫伏的一个较大档位，根据指针摆动的幅度对档位进行调整， 使得即能观察到明确的摆动又不超量程打表。电池连通后立即 断开以防电池放电过量。
110KV电流互感器一次及末屏介损测量分析
110KV电流互感器一次及末屏介损测量分析摘要：电流互感器一次及末屏介损测量分析，能够有效的提高电流互感器的稳定运行，同时经过试验，相应的电力系统专业人员的综合素质也将获得显著提升。
关键词：互感器；高压电气；试验技术一、110KV电流互感器一次介损测量分析1设备概况1.1设备结构电容性电流互感器（以下简称电容型TA）是电容均匀分布的油浸纸绝缘产品，其内部结构是采用10层以上同心圆形电容屏围成的"U"形，其中，各相邻电屏间绝缘厚度彼此相等，且电容屏端部长度从里往外成台阶状排列，最外层有末屏引出。
由于其一次回路轴向及径向电场分布均匀，主绝缘结构合理并得到充分的利用，因此电容型TA的整体结构非常紧凑。
2理论分析2.1一次测量介损两种方法比较电流互感器现场测量可按一次对二次绕组用高压电桥正接线测量，也可按一次对二次绕组及外壳用高压电桥反接线测量。
2.1.1电桥反接线测量采用该方法可测量一次对其它的tanδ及电容量，反接线法是以往现场试验使用较多的方法，该方法接线简单，但只能测出TA整体绝缘状况，它所测的是一次对末屏、二次及地的tanδ，不能反映缺陷的具体部位。
反接线法测出的tanδ和电容值是互感器末屏对地的杂散电容测进来的缘故，反接线实测tanδ能反映电容量较大的试品的真实tanδ，如果存在局部绝缘缺陷，往往不能由实测tanδ反映出来；而对于较小容量试品一、二次绕组间的绝缘缺陷也可能受周围物体的影响而被掩盖。
电容型电流互感器一次对末屏的电容量，当设备绝缘良好时，实测结果可近似表示为一次主绝缘的tanδ；当有受潮缺陷时，不能表明是主绝缘受潮还是末屏受潮，仍然要用正接线测量一次对末屏tanδ，用反接线测量末屏对地的tanδ。
2.1.2正接线测量采用正接线法可测量一次绕组对末屏的tanδ及电容量，正接线的测试是一次绕组加压，末屏接Cx线，所以主要测量的是一次电容屏间的tanδ及电容，能真实反映一次主绝缘状况。
电流互感器原理及测试方法
电容型CT主绝缘、末屏对地 tg及电容量测量 返回
使用仪器 升压装置、电容/介损电桥（或自动测量仪）及标准电容器（有的自动介 损测量仪内置10kV标准电容器和升压装置）； 现场用测量仪应选择具有较好抗干扰能力的型号，并采用倒相、移相等 抗干扰措施。 测量方法 测量电容型CT的主绝缘时，二次绕组、外壳等应接地，末屏（或专用测 量端子）接测量仪信号端子，采用正接线测量，测量电压10kV；无专用 测量端子，无法进行正接线测量则用反接线。 当末屏对地绝阻低于1000M时应测量末屏对地的tg，测量电压2kV。 注意事项 试验时应记录环境温度、湿度。拆末屏接地线时要注意不要转动末屏结 构；测量完成后恢复末屏接地及二次绕组各端子的正确连接状态，避免 运行中CT二次绕组及末屏开路。
SF6绝缘CT的现场交接试验必做项目返回
按照《预防110kV－500kV互感器事故反措》规定的现场试验 项目及程序：
1、老炼 安装，检漏合格后充气至额定压力，静置1h后测微水和 老炼。 老炼程序：1.1 Un（10min） 0 1.0 Un（5min） 1.73 Un（3min） 0 【 Un指额定相对地电压】
电流互感器绝缘试验推荐程序
安全措施
为保证人身和设备安全，应严格遵守安全规程 DL408-91《电业安全工作规程(发电厂和变电 所电气部分)》中有关规定； 在进行绝缘电阻测量后应对试品放电； 在进行主绝缘及电容型套管末屏对地的tg及 电容量测量时应注意高压测试线对地绝缘问题； 进行交流耐压试验和局部放电测试等高电压试 验时，要求必须在试验设备及被试品周围设围 栏并有专人监护，负责升压的人要随时注意周 围的情况，一旦发现异常应立刻断开电源停止 试验，查明原因并排除后方可继续试验。
二次绕组的直流电阻测量

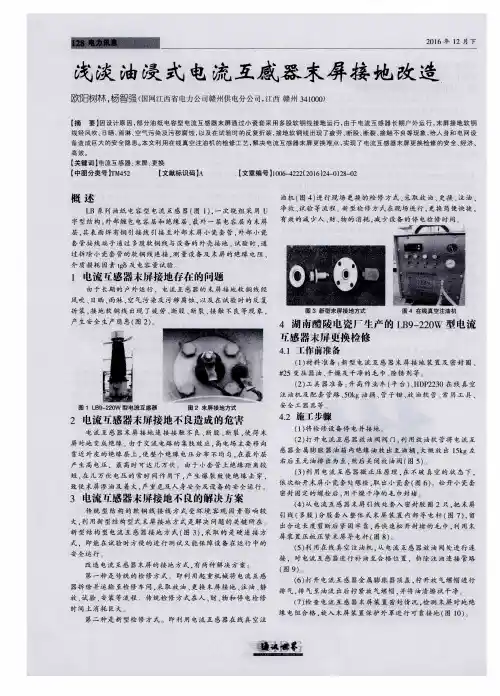

浅淡油浸式电流互感器末屏接地改造
＃ ２ ５变压 器油 、 干 燥 及 干净 的毛 巾 、 除锈 剂等 、
（ ２） 工具器准备 ： 升高作业 车（ 平 台） 、 ＨＤＰ ２ ２ ３ ０在 线 真 空
注 油机 及 配套 管路 、 ５ ０ ｋ ｇ油 桶 、 管子钳、 放 油软 管 、 常 用工 具 、
图１ Ｌ Ｂ ９ — ２ ２ ０ Ｗ 型 电流互感器 图 ２ 末屏接地方式
３ 电流互感器末屏接地不 良的解决 方案
传 统 型 结 构 的 软 铜 线 接 线 方 式 受 环 境 客 观 因 素 影 响 较 大． 利 用新 型 结 构 型 式 末 屏接 地 方 式 是 解 决 问题 的 关键 所在 、 新 型 结 构 型 电流 互 感 器 接 地 方 式 （ 图 ３ ） 。 采 取 的 是 硬 连 接 方
层． 其 表 面 焊有 铜 引接 线 引接 至 外部 末 屏 小 瓷套 管 ． 外 部 小瓷
套 管 接 线 端 子 通过 多股 软 铜 线 与设 备 的外 壳接 地 、 试验时． 通 过 拆 除 小 瓷 套 管 的软 铜 线 连 接 ． 测 量设 备 及 末屏 的绝 缘 电 阻 、
介质损耗因素 ｔ ｇ ８及 电容 量 试 验
（ ２ ） 打 开 电流 互 感 器 放 油 阀 阀 门， 利 用放 油 软 管 将 电流 互
感 器金 属 膨 胀 器油 箱 内绝缘 油 放 出至 油桶 ． 大概 放 出 １ ５ ｋ ｇ左 右 后 至 无 油排 出 为 至 ． 然后 关 闭放 油 阀 （ 图５ ） （ ３ ） 利 用 电 流 互 感 器微 正 压 原 理 ， 在不破 真空的状态下 ， 依 次 松 开 未屏 小瓷 套 处螺 栓 ． 取 出小 瓷 套 （ 图 ６） ． ．松 开 小 瓷 套
正立式电流互感器(有末屏引出)测试方法研究
正立式电流互感器（有末屏引出）测试方法研究发表时间：2019-01-04T14:10:35.657Z 来源：《防护工程》2018年第28期作者：叶飞[导读] 根据《QGDW 1168-2013 输变电设备状态检修试验规程》，绝缘电阻、电容量和介质损耗因数是必做项目叶飞国网福建检修公司摘要：根据《QGDW 1168-2013 输变电设备状态检修试验规程》，绝缘电阻、电容量和介质损耗因数是必做项目。
绝缘电阻有两个测试项目，一次绕组的绝缘电阻和末屏对地的绝缘电阻，一次绕组的绝缘电阻包括一次绕组对二次绕组绝缘电阻和一次绕组对外壳绝缘电阻；末屏对地绝缘电阻的测量需采用屏蔽线。
电容量和介质损耗因数的测试，测试部位有一次对末屏和末屏对地，当末屏绝缘电阻不合格时，才需进行末屏对地的电容量和介质损耗因数的测试，有一次悬空、一次接地和一次屏蔽三种方法，一次屏蔽法是最准确的测试方法。
本文详细分析了两种型号的济南泛华介损仪一次屏蔽的原理。
关键词：绝缘电阻、电容量和介质损耗因数、一次悬空、一次接地、一次屏蔽1、引言电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。
其工作原理与变压器基本相同，一次绕组的匝数较少，直接串联于电源线路中，一次负荷电流通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流；二次绕组的匝数较多，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路。
[1] 根据《QGDW 1168-2013 输变电设备状态检修试验规程》，绝缘电阻、电容量和介质损耗因数是必做项目，这两个项目是反映电流互感器是否受潮，能否安全运行的重要指标。
绝缘电阻有两个测试项目，一次绕组绝缘电阻和末屏对地的绝缘电阻，本文分析应该如何准确测量和现场测试时做法的可行性。
电容量和介质损耗因数的测试，测试部位有一次对末屏和末屏对地，一次对末屏的测试采用正接法。
当末屏绝缘电阻小于1000MΩ时，可通过测量末屏介质损耗因数作进一步判断，测量电压为2kV，末屏介损值通常要求小于0.015。
电流互感器试验
电流互感器绝缘试验试验项目及程序1、二次绕组的直流电阻测量；使用双臂直流电阻电桥，二次绕组直流电阻超过10Ω，则使用单臂电桥。
结果判断依据与出厂值或初始值比较应无明显差别。
试验时应纪录环境温度。
2、绕组及末屏的绝缘电阻测量使用仪器2500v绝缘电阻测量仪（兆欧表）测量要求测一次绕组、各二次绕组、末屏。
测量时非被试绕组（或末屏），外壳应接地。
试验结果判断依据绕组绝缘电阻不应低于出厂值或初始值的60%。
电容型电流互感器的末屏对地的绝缘电阻一般不低于1000MΩ.试验时应纪录环境湿度。
测量二次绕组绝缘电阻时非被试绕组及端子应接地，时间应持续60s ，以替代二次绕组交流耐压试验。
3、极性检查使用仪器：电池、指针式直流毫伏表（或指针式万用表的直流毫伏档）检查及判断方法各二次绕组分别进行。
将指针式直流毫伏表的“＋”、“－”输入端接在待检二次绕组的端子上，方向必须正确：“＋”端接在s1或k1,“－”端接作s2或s3上（或k2、k3);将电池负极与它一次绕组的L2端相连，从一次绕组L1端引一根电线，用它在电池正极进行突然连通动作此时毫伏表的指针应随之摆动，若向正方向摆动则表明被检二次绕组为“减极性”，极性正确。
反之则极性不正确。
注意事项接线本身的正负方向必须正确；检查时应先将毫伏表放在直流毫伏的一个较大档位，根据指针摆动的幅度对档位进行调整，使得即能观察到明确的摆动又不超量程打表。
电池连通后立 即断开，以防电池放电过量。
4、变比检查注意事项：各二次绕组及其各分接头分别进行检查。
测量某个二次绕组时，其余所有二次绕组均应短路、不得开路。
5、励磁特性曲线6、电容型电流互感器主绝缘、末屏对地的tgδ及电容量测量固体绝缘电流互感器不进行tgδ测量.sF6气体绝缘电流互感器是否进行tgδ测量以及测量标准参阅其出厂技术条件。
7、交流耐压试验一般间应持续60s将电池负极池连通后立。
电容型电流互感器末屏介损的测量方法分析
电容 型 电流 互 感 器 末 屏 介 损 的测 量 方 法 分 析
宋 东波 ‘，黄 洁 ，邓 倩倩
（１．国 网安 徽 省 电力 公 司 电 力科 学 研 究 院 ，安 徽 合 肥 ２３００２２； ２．国 网安 徽 省 电力 公 司 培 训 中心 ，安 徽 合 肥 ２３００２２）
摘 要 ：对 比分析 了电容 型 电流 互 感器 末屏介 损测 量 三种 不 同的接 线方 式 ，以测量接 线 的等 效 电路 为基础 分析 了测 量 结果产 生 差异 的原 因 ，并进行 了试 验 验证 。最后 指 出一 次 绕组 短 接接 屏 蔽 的测量接 线 能排 除 外部干扰 ，测量 最为 准确 。 关键 词 ：电容型 电流 互感 器 ；介 损 ；末屏 ；屏 蔽 中图 分类 号 ： ＴＭ４５２ 文 献标 识码 ： Ａ 文章编 号 ： １６７２－９７０６（２０１６）Ｏ１—００６２—０３
１．１ 一 次 绕 组 接 地
现场 试验 中一 次绕组 接地 的测 量接 线与 等效 电路 如 图 １所示 。
其 中 ：Ｃ主表示 一次绕 组对 末屏 的 电容 ，ｃ末表 示 末 屏对 地 的 电容 ，Ｃ杂表 示 一 次 绕 组 端 部 对外 的杂
散 电容 。 由图 １可 知 ，一 次绕组 接地 时 等效测 量 的为末 屏 对 地 和一 次 对 末屏 的并 联 值 。其 电容 和介 损
值 的计算 为 ：
Ｃ ＝Ｃ末 ＋Ｃ主
（１）
容量 的变 化情 况 ，可判 断主绝 缘 是否 有老 化受 潮 和缺油 等缺 陷 。 电容 型 电流互 感器 的绝 缘 一般 由数 层 绝 缘 纸绕 制 而 成 ，绝 缘 纸之 间有 锡箔 层 （电容 屏 ），电容 屏 之
间形 成 电容 ，最外层 的电容屏 称 之为末 屏 。互 感器 靠一 层 层 串联 的电 容起 到均 压 作用 ，当进 水 受 潮后 ， 水分 不 易渗 入 电容 层 间使 内部 电容层 普 遍受 潮 ，因此 进行 主 绝缘 的测试 往 往 不 能有 效 地 检测 出互 感 器 进水 受潮 现 象 。但 水 的 比重 大 于油 ，沉积 于互 感器 外层 （末 屏 ）或 底 部 （末 屏与 法兰 间 ）而使 末 屏对 地 的 绝缘 电阻大 大降低 ，ＤＬ／Ｔ ５９６－１９９６（电力设 备 预 防性 试 验 规程 》 规 定 ，当 电容 型 电 流互 感 器末 屏 对 地 绝缘 电阻小 于 １０００Ｍｎ 时应 测 量末屏 对 地 ｔａｎＢ，其 值不 应 大 于 ２％ ，因此 进 行 末屏 对 地 的介 损 和 电容 值 测量 能有 效 地检 测 出电容 型 电流互感 器 进水 受潮 缺 陷 。
电流互感器工作原理
电流互感器工作原理
电流互感器是一种用于测量电流的电气设备。
其工作原理是基于法拉第电磁感应定律。
当通过互感器的一侧通过电流时，产生的磁场会穿过互感器的另一侧，从而诱导出一定的电压。
这个诱导电压与通过互感器的电流成正比。
具体来说，电流互感器由一个主线圈和一个次级线圈组成。
主线圈通常由一个导线环或线圈组成，而次级线圈则包裹在主线圈的周围。
当电流通过主线圈时，会在周围形成一个磁场，该磁场的强度与电流的大小成正比。
次级线圈通过磁场的耦合作用，感应出一个次级电流。
次级电流的大小与主线圈中的电流成正比。
然后，通过测量次级电流的大小，我们可以计算出主线圈中的电流值。
为了减小对电路的影响，电流互感器通常采用绝缘材料将主线圈和次级线圈隔开。
此外，互感器通常具有多个次级线圈，以便在不同的电流范围内提供更广泛的测量。
总的来说，电流互感器利用磁场的耦合作用，将通过主线圈的电流转换为次级线圈中的感应电流，从而实现电流的测量。
电容型电流互感器绝缘结构基本原理
电容型电流互感器绝缘结构基本原理正立式电容型绝缘电流互感器由器身、油箱、储油柜、瓷套及膨胀器等几大部件构成，器身的一次绕组为“ U'字形，导体根据额定电流的大小而有铝管、铜管或扁铜线等形式。
一次绕组用高压电缆纸绕缠全部主绝缘，绝缘中设有多个电容屏，其中靠近一次绕组线芯的屏称高压屏或零屏，最后一个屏也是准备接地的屏称为末屏或地屏。
零屏与末屏之间的电容屏将高压对地分成多个电容层串联而成的电容器，每个电容层之间电容量相等，承受电压也几乎相等。
使整个绝缘强度均匀，绝缘利用率提高。
电容屏的端部有改善绝缘局部放电的端部保护设计，通常用设计为多个长度较主屏较小的端屏（或副屏），电屏材料一般为铝箔或半导体纸带。
倒立式电容型绝缘电流互感器由底座、瓷套、倒立吊环形电容型绝缘器身、储油柜、膨胀器等部件所构成。
互感器的所有二次绕组组合后集中装配在一铝壳中（或其他金属壳），二次绕组引线通过联接在铝壳上的引线管引至下部的底座上。
铝壳及引线管的外表面即电容型绝缘的电屏（或者另设电屏），在其上用绝缘性优良的电缆纸（平纹纸）或皱纹纸缠绕全部主绝缘。
绝缘中设多个主屏及端屏。
高压屏与一次绕组引出端连接，地屏运行时接地。
电容屏材料一般为半导体纸带或纤维带。
1圆柱形电场的电场强度对于已知内电极半径为R1，外电极半径为R2的圆柱形电容器，绝缘介质中任一半径r 处的径向电场强度按下式计算：（ 2.3-71 ）式中，U—加在两电极之间的电压。
由（ 2.3-7 1 ）式可以看出，当r = R1 ，即在内电极表面的场强最大，当r = R2时，即在外电极表面的强度最小。
R2与R1相差越大，则场强差别也越大。
对于66kV 及以下的电流互感器，绝缘厚度不会很大，即R2 和R1相差较小，场强差别不是很大。
但是，到了110kV及以上，电流互感器的整个绝缘厚度越来越大，也就是绝缘内电场分布越来越不均匀，为保证绝缘内的场强不致超过其本身耐电强度，势必要增加绝缘厚度，绝缘材料的利用率降低。
(完整版)电流互感器末屏的工作原理及试验方法
电流互感器末屏的工作原理及试验方法（故障攻关特色工作室）朔黄铁路原平分公司一、什么是电流互感器的电容屏及末屏？电容型电流互感器器身的一次绕组为“U”字型，导体根据额定电流的大小而有铝管、铜管等形式，一次绕组用绝缘纸缠绕，一般由数层绝缘纸绕制而成，绝缘纸之间有锡箔层，这些锡箔层即电容屏，其中，靠近一次绕组的屏称为“零屏”，最外层的电容屏称之为末屏，也称作“地屏”。
两两电容屏之间形成电容。
二、电流互感器内部为什么要设置电容屏？电容型电流互感器随着额定电压等级的提高，尤其是110KV及以上电压等级的电流互感器，其互感器缠绕一次绕组的绝缘纸厚度也越来越大，这就使绝缘内的电场强度越来越不均匀，而绝缘材料的耐电强度是有限的，电场强度不均匀后，某些局部绝缘所受的电场强度会超出本身耐电强度，绝缘整体的利用率就会降低，如果在绝缘纸中，设置一些电容屏，每两个电容屏与两屏之间的绝缘层就形成一个电容器，电容器的最内电极（零屏）与电流互感器一次绕组高压端连接，最外电极（末屏）与地连接时，整个电流互感器就构成一个高电压与地电位之间由多个电容器串联的电容器。
绝缘纸缠绕一次绕组为圆柱形同心圆结构，串联的每个电容器（相邻两个电容屏组成）都是一个圆柱形电容器，同等绝缘厚度下，电容屏设置越多，每个电容器的内极半径和外极半径之差就越小，内外电极表面的场强差别也就越小，若中间屏数量无限多，则各电容屏之间的场强差别趋近于零，但在实际的电流互感器中，电容屏数量是有限的，所以每个电容屏的场强也并不完全相等，但也起到了非常大的均匀场强的作用，这样就使内绝缘的各部分尽量场强分布一致，最大程度的利用绝缘材料。
三、电流互感器的末屏为什么一定要接地？电流互感器最外部的电容屏即末屏必须接地，如果末屏接地发生断裂或接触不良，末屏与地之间会形成一个电容，而这个电容远小于流互内部电容屏之间的电容，也就是说，首屏到末屏为数个容值一样的串联电容器，接地断裂或接触不良后，这个电路又串进一个容值很小的电容器。
电压电流互感器的试验方法
电压电流互感器的试验方法公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电压电流互感器的常规试验方法一、电压、的概述典型的互感器是利用电磁感应原理将高电压转换成低电压，或将大电流转换成小电流，为测量装置、保护装置、控制装置提供合适的电压或电流信号。
电力系统常用的，其一次侧电压与系统电压有关，通常是几百伏～几百千伏，标准二次电压通常是100V和100V/ 两种；而电力系统常用的，其一次侧电流通常为几安培～几万安培，标准二次电流通常有5A、1A、等。
1.的原理的原理与变压器相似，如图所示。
一次绕组(高压绕组)和二次绕组(低压绕组)绕在同一个铁芯上，铁芯中的磁通为Ф。
根据电磁感应定律，绕组的电压U与电压频率f、绕组的匝数W、磁通Ф的关系为：图电压互感器原理2.的原理在原理上也与变压器相似，如图所示。
与电压互感器的主要差别是：正常工作状态下，一、二次绕组上的压降很小（注意不是指对地电压），相当于一个短路状态的变压器，所以铁芯中的磁通Ф也很小，这时一、二次绕组的磁势F（F=IW）大小相等，方向相反。
即电流互感器一、二次之间的电流比与一、二次绕组的匝数成反比。
图电流互感器的原理3.互感器绕组的端子和极性电压互感器绕组分为首端和尾端，对于全绝缘的电压互感器，一次绕组的首端和尾端可承受的对地电压是一样的，而半绝缘结构的电压互感器，尾端可承受的电压一般只有几kV左右。
常见的用A和X分别表示电压互感器一次绕组的首端和尾端，用a、x或P1、P2表示电压互感器二次绕组的首端或尾端；电流互感器常见的用L1 、L2分别表示一次绕组首端和尾端，二次绕组则用K1、K2或S1、S2表示首端或尾端，不同的生产厂家其标号可能不一样，通常用下标1表示首端，下标2表示尾端。
当端子的感应电势方向一致时，称为同名端；反过来说，如果在同名端通入同方向的直流电流，它们在铁芯中产生的磁通也是同方向的。
标号同为首端或同为尾端的端子而且感应电势方向一致，这种标号的绕组称为减极性，如图所示，此时A-a端子的电压是两个绕组感应电势相减的结果。
