手动蝶阀外形尺寸
手动蝶阀使用说明书
手动对夹蝶阀使用说书（D373H-16C-DN300）浙江四通阀门制造有限公司一、概述：碟阀是以蝶板作为关闭件的阀门。
蝶阀主要由阀体、阀杆、蝶板和密封圈等零件组成，属90°开关切断阀。
它借助手柄或驱动装置在阀杆上端施加一定的转矩传递给蝶板，使蝶板与阀体通道中心线重合或垂直，实现全开或全关动作。
蝶阀的主要功能是切断和接通管道中的流体，也可用于调节管路流量。
蝶阀主要特点：结构紧凑合理、操作扭矩较小、启闭迅速灵活、流阻小、流量系数大且维护使用方便。
此阀采用三偏心金属密封密封结构，其密封可达到零泄漏具有强制性密封性能效果。
蝶阀的连接形式可为对夹连接也可为双法兰连接。
其操作方式可采用手动、电动、气动和液动。
二、型号编制方法：三、主要技术参数：四、主要零件的材质：、结构及外形尺寸表：五、3" 80 49 114 125 380 190 152.5 127 M18 4-19 11 4" 100 56 127 145 415 229 190.5 157 M18 8-19 13 5" 125 64 140 165 455 254 216 186 M20 8-22 16 6" 150 70 140 175 545 279 241.5 216 M20 8-22 26 8" 200 71 150 210 645 343 298.5 270 M20 8-22 34 10" 250 76 160 250 695 406 362 324 M24 12-25 51 12" 300 86 178 285 830 483 432 381 M24 12-25 72 14" 350 92 190 320 900 533 476 413 M27 12-29 106 16" 400 102 216 355 980 597 540 470 M27 16-29 133 18" 450 114 222 380 1030 635 578 533 M30 16-32 176 20" 500 127 229 415 1110 699 635 584 M30 20-32 190 24" 600 154 267 475 1305 813 749.5 692 M33 20-35 394 30" 750 165 292 580 1525 985 914 857 M33 28-35 476 32" 800 190 318 630 1585 1060 978 914 M39 28-41 618 36" 900 203 330 680 1765 1168 1085 1022 M39 32-41 762六、蝶阀安装与维护注意事项：1.在安装时，碟板要停在关闭的位置上。
三偏心蝶阀使用说明书
1.2 特点： a. 采用国内最先进的三偏心金属密封结构，具有密封自动补偿作用，密封可靠
性好。 b. 启闭蝶板时密封面脱开角大，密封面磨损小，摩擦扭矩小。 c. 结构设计合理，使用寿命长，驱动力矩小，操作灵活，开关迅速。 d. 体积小、重量轻，安装方便。 e. 适用介质范围广：水、海水、油品、空气、煤气、蒸汽等介质均可使用。
手、电动三偏心金属密封蝶阀 阀门有限公司
第4页 共5页
D343P-6C，DN600，D943P-6C，DN1200
使用说明书
调整片予以解决，若密封圈有损坏，可取下密封圈压板更换密封圈，当轴封处泄 漏时，取下填料压盖更换填料即可。
6. 注意事项
6.1 开箱时应注意不要损坏箱内零部件，应按装箱单核对配套件是否齐全。 6.2 安装前应仔细核对使用工况与本阀的性能是否相符，确保相符后方可进行安 装。 6.3 轻吊轻放，避免损坏阀门内部零件。 6.4 进行管路强度试压时，必须打开蝶板。 6.5 户外安装使用时，电动装置需要防雨设施。 6.6 本蝶阀在-5℃以下的室外环境安装使用时，需要附加防寒保暖设施。
手、电动三偏心金属密封蝶阀 阀门有限0，D943P-6C，DN1200
使用说明书
3.1.2 手动蝶阀主要由：阀体、蝶板、阀轴、端盖、填料、填料压盖、蜗轮传动 装置等部件组成。如图 2。
15 14
13 12
11
10 9
8
7 6 5 4
3 2 1
图 2.D343P-6C，DN600 手动蝶阀外形尺寸图 1.端盖 2.阀体 3.轴套 4.下阀轴 5.蝶版 6.密封圈 7.密封圈压板 8.连接销 9.上阀轴 10.填料 11.填料压盖 12.支座 13.销 14.传动装置 15.手轮驱动装置
蝶阀介绍
一、蝶阀英文名butterfly valve，又称翻板阀、蝶形活门。
蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。
在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
解释蝶阀意义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。
结构：主要由阀体、阀杆、蝶板和密封圈组成。
阀体呈圆筒形，轴向长度短，内置蝶板。
工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。
改变蝶板的偏转角度，即可控制介质的流量。
使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
二、蝶阀功能用途蝶阀指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。
采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。
工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。
大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
三、电动调节型电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。
连接方式主要有：法兰式和对夹式。
是工业自动化控制领域中的重要执行单元。
电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。

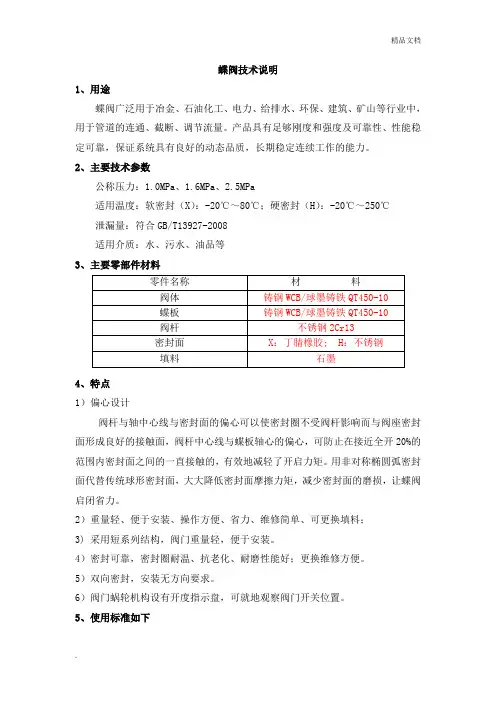

D341、D941、D641型蝶阀技术说明
蝶阀技术说明1、用途蝶阀广泛用于冶金、石油化工、电力、给排水、环保、建筑、矿山等行业中，用于管道的连通、截断、调节流量。
产品具有足够刚度和强度及可靠性、性能稳定可靠，保证系统具有良好的动态品质，长期稳定连续工作的能力。
2、主要技术参数公称压力：1.0MPa、1.6MPa、2.5MPa适用温度：软密封（X）：-20℃～80℃；硬密封（H）：-20℃～250℃泄漏量：符合GB/T13927-2008适用介质：水、污水、油品等3、主要零部件材料4、特点1）偏心设计阀杆与轴中心线与密封面的偏心可以使密封圈不受阀杆影响而与阀座密封面形成良好的接触面，阀杆中心线与蝶板轴心的偏心，可防止在接近全开20%的范围内密封面之间的一直接触的，有效地减轻了开启力矩。
用非对称椭圆弧密封面代替传统球形密封面，大大降低密封面摩擦力矩，减少密封面的磨损，让蝶阀启闭省力。
2）重量轻、便于安装、操作方便、省力、维修简单、可更换填料；3) 采用短系列结构，阀门重量轻，便于安装。
4）密封可靠，密封圈耐温、抗老化、耐磨性能好；更换维修方便。
5）双向密封，安装无方向要求。
6）阀门蜗轮机构设有开度指示盘，可就地观察阀门开关位置。
5、使用标准如下整体钢制管法兰GB/T 9113法兰连接金属阀门结构长度GB/T 12221 通用阀门压力试验GB/T 13927 通用阀门供货要求JB/T 7928 通用阀门法兰和对夹连接蝶阀GB/T 12238 阀门铸钢件外观质量要求JB/T 7927 通用阀门材料JB/T 5300 通用阀门碳素钢铸件技术条件GB/T 12229 金属密封蝶阀JB/T 8527 部分回转阀门驱动装置的连接GB/T 12223 通用阀门铜合金铸件技术条件GB/T 12225 通用阀门碳素钢锻件技术条件GB/T 12228 通用阀门碳素钢铸件技术条件GB/T 122296、外形及连接尺寸D41J外形结构尺寸公称通径DN 结构长度外形尺寸（参考值）连接尺寸（标准值）参考重量毫米（mm）L H H0 A B D D1 n-d kg50 108 82 238 270 65 165 125 4-18 8.565 112 92 258 270 65 185 145 8-18 9.580 114 100 278 270 65 200 160 8-18 11100 127 110 293 270 65 220 180 8-18 15 125 140 125 309 310 65 250 210 8-18 21 150 140 143 336 310 65 285 240 8-22 24D341X型结构及尺寸表PN=1.0MPaPN=1.6MPaDN（mm）L H H0 A B D D1 Z-фd40 106 50 270 108 200 150 110 4-1850 108 63 306 180 200 165 125 4-1865 112 70 321 180 200 185 145 4-1880 114 83 346 180 200 200 160 8-18100 127 105 387 180 200 220 180 8-18 125 140 115 411 180 200 250 210 8-18 150 140 137 447 270 280 285 240 8-22 200 152 164 572 270 280 340 295 12-22 250 165 206 646 270 280 405 355 12-26 300 178 230 738 380 420 460 410 12-26 350 190 248 761 380 420 520 470 16-26 400 216 289 877 450 470 580 525 16-30 450 222 320 938 480 490 640 585 20-30 500 229 343 993 480 490 715 650 20-33 600 267 413 1131 480 490 840 770 20-36 700 292 478 1476 640 660 910 840 24-36 800 318 525 1533 640 660 1025 950 24-39 900 330 585 1655 750 860 1125 1050 28-39 1000 410 640 1765 850 900 1255 1170 28-42 1200 470 755 1995 850 900 1485 1390 32-48 1400 530 910 2310 1000 925 1685 1590 36-48 1600 600 1030 2595 1000 925 1930 1820 40-55 1800 670 1140 2810 1100 980 2130 2020 44-55 2000 760 1250 3100 1100 980 2345 2230 48-60D941型外形结构尺寸PN=1.0MPaPN=1.6MPa400 216 289 877 450 470 580 525 16-30 450 222 320 938 480 490 640 585 20-30 500 229 343 993 480 490 715 650 20-33 600 267 413 1131 480 490 840 770 20-36 700 292 478 1476 640 660 910 840 24-36 800 318 525 1533 640 660 1025 950 24-39 900 330 585 1655 750 860 1125 1050 28-39 1000 410 640 1765 850 900 1255 1170 28-42 1200 470 755 1995 850 900 1485 1390 32-48 1400 530 910 2310 1000 925 1685 1590 36-48 1600 600 1030 2595 1000 925 1930 1820 40-55 1800 670 1140 2810 1100 980 2130 2020 44-55 2000 760 1250 3100 1100 980 2345 2230 48-60D641型外形及连接尺寸PN=1.0MPaDN L H H0 A B D D1 D2 N-Φd 40 106 50 270 245 72 150 110 84 4-18 50 108 112 625 245 72 165 125 99 4-18 65 112 115 625 245 72 185 145 118 4-18 80 114 120 645 245 72 200 160 132 8-18 100 127 138 675 355 92 220 180 156 8-18 125 140 164 715 355 92 250 210 184 8-18 150 140 175 800 355 92 285 240 211 8-22 200 152 200 850 250 170 340 295 266 8-22。
空气阀
5.1 订货时必须注明产品型号、名称、规格及输出压力范围。 5.2 产品出厂有带压力表与带压力表两种，订货时应注明。 5.3 在遵守动输、保管及正确使用的情况下，自发货之日起，半年内如发现本产品有因制造有良而引起的质量问题，由制造厂负责免费修理或调换。 附录：空气过滤减压器新、旧型号对照表
型号规格 PC4（25 升） PC8（50 升） PC16（100 升） PC24（150 升）
图号 GKP-25 GKP-50 GKP-100 GKP-150
重量 16 22 32 40
技术条件 1、工作压力 Kg/cm2 时，混合液为 4 升/秒泡沫发生量 25 升。 2、工作压力范围 2-85 Kg/cm2。 3、玻璃片在 1-2 Kg/cm2 水压冲破。 1、工作压力 5 Kg/cm2 时，混合液为 8 升/秒泡沫发生量 50 升。 2、3 同上 1、工作压力 Kg/cm2 时，混合液为 8 升/秒泡沫发生量 100 升。 2、3 同上 1、工作压力 Kg/cm2 时，混合液为 8 升/秒泡沫发生量 150 升。 2、3 同上
空气减压阀概述：
空气减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜
片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大
小，实现减压稳压功能。
0.5~1.0
0.7~1.0
最大输出压力（MPa）
0.16
0.25
0.3
0.4
0.6
最大输出流量（m3/h）
3
12
40
3
12
手动调节阀
手动调节阀一、产品[手动调节阀、自锁手动调节阀]的详细资料：产品型号：TJH型产品名称：手动调节阀、自锁手动调节阀产品特点：公司生产的手动调节阀及自销手动调节阀主要用于城市集中供热．循环水工程热电厂管网和制冷空调等工程中，具有截止、节流和调节流量的作用可取代节流孔板，是一种可变孔径的节流装置，介质温度：≤425℃。
手动调节阀,自锁手动调节阀,调节阀。
二、主要零件材料：零件材料阀体、阀盖、填料压盖阀杆、阀瓣、密封圈指示盘、阀杆螺母、螺帽套材料灰铸铁、铸钢、不锈钢不锈钢黄铜三、手动调节阀主要外型尺寸(法兰连接尺寸：PNl0按GB4216标准，PNl6、PN25按JB／T97—94标准)：尺寸(mm)型号DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600TJ40H-10 TJ40H-10 L - - - - - - - - - - - - 622 698 787 914 978 978 1295 H - - - - - - - - - - - - 914 914 968 968 100 440 790 H1 - - - - - - - - - - - - 1074 1074 1168 1168 1350 1440 1790 D0 - - - - - - - - - - - - - - - - - - -TJ40H-16 TJ40H-16C TS40H-16 S40H-16C TJ40H-25 TS40H-25 L 130 150 160 180 200 230 290 310 350 400 480 495 - - - - - - - H 160 160 182 192 250 264 380 413 466 540 623 687 - - - - - - - H1 172 172 195 210 273 290 426 468 530 613 698 777 - - - - - - -Do 65 65 80 80 120 120 200 200 240 260 360 400 - - - - - - -TJl0H-10 TJlOH-16C TJl0H-25 L 90 100 120 140 170 200 - - - - - - - - - - - - - H 150 160 182 192 250 264 - - - - - - - - - - - - - H1 160 170 197 207 270 284 - - - - - - - - - - - - - Do 80 80 80 90 100 120订货须知：一、①手动调节阀产品名称与型号②手动调节阀口径③手动调节阀是否带附件二、若已经由设计单位选定公司的手动调节阀型号，请按手动调节阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：ZAJD型电动调节碟阀电子式电动O型固定球阀自力式电子温度调节阀精小型电子式调节阀ZDSJ电子式角型调节阀电子式电动调节阀电子式三通电动调节阀电子式电动高温调节阀Z973X电动浆液阀ZAJV型电动V型调节球阀ZDSF电子式三通调节阀调节阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。
阀门尺寸(公制)
DN800 318 DN20 150 DN25 110 DN20 230
DN190000 753D5N7170300.xlsDN1200
330
550
630
DN25 DN32 DN40
160
190
200
DN32 DN40 DN50
130
150
170
DN25
230
DN1400 710 DN50 230 DN65 222
DN150 460 460
DN100
235 280 280 320 280
DN125 325 325 325
DN125 400 400
DN400 89
DN125 400 400 400 400
DN200 510 570
DN125
320 320 400 360
DN150 350 350 350
DN150 480 480
DN400 216
D(3)41J-6(10)
D343F-16R
柱塞阀
U41S-16C(P)
旋塞阀
X(3)43W-10(16)R
疏水阀
CS41H-16(25)C
公称直径 阀门长度 L(mm)RF
公称直径 阀门长度 L(mm)RF
公称直径 阀门长度 L(mm)RF
公称直径 阀门长度 L(mm)RF
DN700 292 DN15 130 DN20 90 DN15 230
DN32 180 180 180 DN32 190 180 DN125 57 DN32 190 190
180 DN50 210 210 DN32 130 130 165 165 165 150
DN40 240 240 200 DN40 200 200 DN150 57 DN40 200 200
三偏心蝶阀使用说明书
手、电动三偏心金属密封蝶阀 阀门有限公司
第2页 共5页
D343P-6C，DN600，D943P-6C，DN1200
使用说明书
3.1.2 手动蝶阀主要由：阀体、蝶板、阀轴、端盖、填料、填料压盖、蜗轮传动 装置等部件组成。如图 2。
15 14
13 12
11
10 9
8
7 6 5 4
3 2 1
图 2.D343P-6C，DN600 手动蝶阀外形尺寸图 1.端盖 2.阀体 3.轴套 4.下阀轴 5.蝶版 6.密封圈 7.密封圈压板 8.连接销 9.上阀轴 10.填料 11.填料压盖 12.支座 13.销 14.传动装置 15.手轮驱动装置
使用说明书
2. 型号表示方法 D94 3 P 6 C
主体件材料代号：C-碳素钢
公称压力：以MPa表示的公称压力的十倍数值
密封材料：H-硬质合金；P-奥氏体不锈钢；R-超低炭不锈钢
结构形式：1.垂直板式2.双偏心3.三偏心 连接形式：4-法兰连接；6-对焊连接；7-对夹连接 驱动方式：无-手柄驱动；3-蜗轮蜗杆；6-气动；7-液动；9-电动
阀门类别：D-蝶阀
3. 主要结构、工作原理、外形尺寸及连接尺寸
主要结构 3.1.1 电动蝶阀主要由：阀体、蝶板、阀轴、端盖、填料、填料压盖、传动装置、 电动装置等部件组成。如图 1。
15 14
13 12
11
10 9
8
7 6 5 4
3 2 1
图 1.D943P-6C，DN1200 电动蝶阀外形尺寸图 1. 端盖 2.阀体 3.轴套 4.下阀轴 5.蝶版 6.密封圈 7.密封圈压板 8.连接销 9.上阀轴 10.填料 11.填料压盖 12.支座 13.销 14.传动装置 15.电动装置
蝶阀日常使用及维修
蝶阀日常使用及维护1、在安装时，阀瓣要停在关闭的位置上。
2、开启位置应按蝶板的旋转角度来确定。
3、带有旁通阀的蝶阀，开启前应先打开旁通阀。
4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。
5、蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。
6、如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。
蝶阀的结构原理尤其适合制作大口径阀门。
蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。
7、常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。
对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
8、蝶阀的蝶板安装于管道的直径方向。
在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则全开状态。
结构特点阀体密封圈采用浮动结构，蝶板密封圈材料为柔性石墨夹不锈钢，密封圈具有良好的抗撕裂、抗磨损，使用寿命长。
蝶板工作时，一侧为工作压力，另一侧为无压时不泄漏，泄露量为零，且双向承压，循环水进口蝶阀的主要承压方向为顺水流方向，循环水出口蝶阀的主要承压方向为逆水流方向。
阀门开关限位装置可靠，无过开、过关现象，开度指示与蝶板实际位置一致。
阀体、蝶板、阀杆具有足够的强度和刚度，蝶板密封圈安装后能在阀体内部调整和更换。
电动装置有过力矩装置、计数器的行程控制机构、就地位置指示和远方接点，有2对常开及2对常闭接点；有全开全关触点，能满足就地及远方控制的要求。
电动装置可接受三相四线制380/220VAC。
电动装置能承受2倍的所需力矩而不产生永久变形和破坏；手、电动切换方式为电动优先的自动操作方式。
二、阀门标准和性能试验规范1、标准规范2、性能试验规范三、主要零件材料和结构简图结构简图四、主要外形尺寸（简图）五、装运和储存1、运输前的准备阀门端部通道和阀杆外露表面是关键的部位，应采取下列措施：（a）阀门内部应清除滞留水垢，保持阀门内腔清洁、干燥。
D373W-手动蝶阀说明书
手动硬密封蝶阀M a n u a l H a r d S e a l e d B u t t e r f l y V a l v e使用说明书operating instruction目录catalogue一、用途和主要性能规范function and main performance specifications二、型号说明与执行标准Model description and standards三、结构特点及操作原理Structural features and operating principles四、主要零件材料Materials of main parts五、吊运、安装及保管winching, installation and keeping六、主要外形尺寸、连接尺寸The main dimensions and sizes七、一般故障和排除方法Malfunction and Troubleshooting一、用途和性能规范function and main performance specifications1、用途functionD373H蝶阀系列是本公司引进国外技术和本公司蝶阀制造经验开发的一种蝶阀。
本阀是蜗轮蜗杆硬密封对夹式蝶阀，利用执行装置进行操作实现开关阀门，其在管网系统中起到接通与切断和调节流量的作用。
D373H is a kind of butterly valve which is introduced from foreign technology and manufactured based on experience by our company. the butterfly valve is hard sealed and wafer end with worm and worm gear ,operating the acuators to open or close valve,and it is used for connecting and cutting and regulating the flow of medium in the pipeline.2、性能规范performance specifications二、执行标准1）设计和制造按API609。
蝶 阀
蝶阀1 概述0PK.460.4035BDZF-型蝶阀是油浸式变压器注、放油专用阀门。
通常安装在油浸式变压器的油箱盖和油箱壁上，开启、关闭散热器、冷却器、储油柜等组件管路以及变压器真空处理。
2 型号含义BDZ F□-L□/5公称压力公称通径铸钢（铁）不表示阀体材料铝合金用“L”表示设计序号夹板式 J密封形式复合式 F衬套式 C变压器用真空蝶阀3 主要技术参数环境温度： -30℃- +40℃工作温度: -30℃- +105℃流通介质：变压器油、空气公称通径：Ф40、Ф50、Ф80、Ф100、Ф125、Ф150、Ф200、Ф250 公称压力: 0.5MPa （5kg/cm2）真空强度： 10min内的漏气率小于1.33Pa·L/S4 根据蝶阀的材料、结构和外形可分为两种：铸铝蝶阀、不锈钢蝶阀5 铸铝蝶阀5.1 结构：1）本产品由铝合金阀座、阀片、手柄、钢制转轴、橡胶密封圈等零件组成。
2）阀片外径装有密封圈，与阀座通径孔面在偏离转轴中心处进行密封。
3）蝶阀的外形尺寸图如图1，其安装尺寸见表1。
5.2 安装、使用1）安装前应仔细检查蝶阀两侧密封圈和密封面是否擦干净。
2）油箱上或管路上的联接法兰面必须平整、光洁度不低于25 ，并在密封面处不能有凹凸不平的手感。
3）蝶阀与联接法兰联接时，紧固螺栓必须四周均匀逐步拧紧到蝶阀侧面与联接法兰面基本合拢，不得单独一个个拧紧。
4）蝶阀手柄必须离箱沿或加强板40mm以上。
5）蝶阀与变压器油箱安装方向如图1所示，不允许反方向安装。
6）开启或关闭蝶阀时，先将手柄上的限位螺钉取出，再将定位螺钉松开，但定位螺钉不能取出，然后用扳手按照手柄上的旋转方向（逆时针为开，顺时针为关）扳动手柄，旋转90°，上述操作完成后，必须将限位螺钉装上，并和定位螺钉一起拧紧。
7）φ40、φ50蝶阀与变压器的安装方式如图5，先用4个M12的螺栓将蝶阀固定在变压器的法兰上，再将与蝶阀联接的其它法兰或盖板（图8）用M12的螺栓联接。
手动蝶阀外形尺寸
手动蝶阀外形尺寸
手动衬胶蝶阀应用于化工，石油，制氧，医药等方面，具有较高的质量和耐腐蚀性。
公称压力：、、、ANSI150
公称通径：DN50～600mm
工作温度：-20～80℃
传动机构：手轮蜗轮
密封形式：软密封
主要材质：阀体
铸铁衬胶
阀芯 (1)QT-400 (2)CF8 (3)CF8M (4)CF3M
D371X蜗轮软密封对夹蝶阀结构图主要外形连接尺寸
电动对夹硬密封蝶阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
D973H-10/16/25电动对夹硬密封蝶阀主要外形连接尺寸
DS341X/F/H-6/10/16C、P、R法兰式伸缩蝶阀主要外形连接尺寸
上明牌D71FS衬氟手动蝶阀主要连接尺寸及重量：
D43H手动法兰式硬密封蝶阀主要连接尺寸：
D41X/J-6/10/16 系列连接尺寸
D341X/J-6/10/16 系列连接尺寸。
手动蝶阀外形尺寸
手动蝶阀外形尺寸
手动衬胶蝶阀应用于化工，石油，制氧，医药等方面，具有较高的质量和耐腐蚀性。
公称压力：、、、ANSI150
公称通径：DN50～600mm
工作温度：-20～80℃
传动机构：手轮蜗轮
密封形式：软密封
主要材质：阀体
铸铁衬胶
阀芯 (1)QT-400 (2)CF8 (3)CF8M (4)CF3M
D371X蜗轮软密封对夹蝶阀结构图主要外形连接尺寸
电动对夹硬密封蝶阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
D973H-10/16/25电动对夹硬密封蝶阀主要外形连接尺寸
DS341X/F/H-6/10/16C、P、R法兰式伸缩蝶阀主要外形连接尺寸
上明牌D71FS衬氟手动蝶阀主要连接尺寸及重量：
D43H手动法兰式硬密封蝶阀主要连接尺寸：
D41X/J-6/10/16 系列连接尺寸
D341X/J-6/10/16 系列连接尺寸。
蝶阀的简介
安装上的一些注意事项 1、不施加管道方向上的力和弯曲力矩（可加装伸缩接头）。（图中采用A型方案较好，可将 力传至阀门的法兰、管路） 2、阀门进口侧有弯管时，流体弯曲流入阀门时，在管内发生偏流，所以偏流必须在阀瓣的两 侧均匀配置。如只在一侧承受偏流的配置中，不仅增大阀门扭矩，而且可能损坏阀门。小开度 3、阀门可以安装在垂直管线上使用，但注意轴向力的关系和含泥砂水的工况，立式下面的轴 承部有积存沙子的可能。
其他注意点 轴的弯矩计算，以及与扭矩的合 成。 轴的定位：小口径不需太严格， 大口径由于自重较大，在关闭时很难 靠自位抬起而对中。因此轴向定位很 重要。 对开环、轴肩、加装底板、轴套 定位、调整装置等。 销轴直径约1/4-1/3的阀轴直径。 键的计算参见机械设计手册。 加长杆还应进行扭转角的计算。
蝶阀的寿命：
蝶阀的设计：
阀体的设计主要是壁厚的计算，应该考虑介质的压力，温度以及阀门的操作力和管路上的一些不 可预见的载荷（地震载荷等）、还应考虑介质的腐蚀、冲蚀、侵蚀。 对于大型蝶阀为了加强它的强度和刚度，往往加上加强筋（各种竖筋和横筋）。 刚度校核还应考虑阀体自身的作用力和外力
蝶板的设计 蝶板的形式很多，例如平板、锅 形、流线形、双平板形，调节蝶阀还 有S形、鱼尾形、梳齿式、带孔等。 蝶板的壁厚计算，由于其结构形 式不同计算方法也各异。随着阀门口 径、压力的增大，蝶板的刚度和变形 显的尤为重要，一般要求蝶板的最大 变形量不得超过公称通径的1-2‰,现 在很多厂家都已经采用有限元法进行 计算。
蝶阀轴的设计与计算 轴径尺寸对蝶阀的性能具有重大影响，过粗影响蝶板的外形尺寸，增大流阻，太细则刚度、 强度不能保证，影响开关力矩。 轴在标准中规定可采用整轴或半轴，整轴也就是通轴与蝶板的配合约0.6-1倍的轴径长,半 轴与蝶板的配合部位不得小于1.5倍.并且配合为紧配合（H8/f7）。而与阀体轴套部位配合长度 一般为（1-1.5）倍.
各种蝶阀外形尺寸图纸
15
蜗轮蜗杆传动装置
14
支架
13
螺母
ASTM A194 8
12
螺柱
11
填料压板
ASTM A193 B8 25
10
填料压套
ASTM A182 F304
9
填料
8
蝶板
柔性石墨 ASTM A351 CF8
7
螺钉
6
压板
ASTM A193 B8 ASTM A351 CF8
5
密封圈
304+柔性 石墨
4
阀杆
3
阀体
2
螺钉
ASTM A182 F304 ASTM A351 CF8+STL
ASTM A193 B8
1
下端盖
ASTM A182 F304
序号
零件名称
材料
CLASS150
NPS10 浙江超达阀门股份有限公司 蜗轮蜗杆传动蝶阀
334A4618P005
H2
H1
13 12
11
4-d
10
D1
9
8
7
6
5
4
3
2 1
CLASS NPS L
螺钉
ASTM A182 F304 ASTM A351 CF8+STL
ASTM A193 B8
1
下端盖
ASTM A182 F304
序号
零件名称
材料
CLASS300
NPS10 浙江超达阀门股份有限公司 蜗轮蜗杆传动蝶阀
334A46170005
D1
尺 寸 (mm) D2 f z-d
H1 H2
300 10 83 387 5 324 1 6 4-M27 435 250
阀门规格尺寸参考表
145 160 180 210 240 295 350 400 460 515 565 620 725 840 950 1050 1160 1380 1590 1820 2020 2230
118 132 156 184 211 266 319 370 429 480 530 582 682 794 901 1001 1112 1328 1530 1750 1950 2150
连接尺寸(标准值) 1.0MPa D1 125 145 160 180 210 240 D2 99 118 132 156 184 211 n-d 4-18 4-18 8-18 8-18 8-18 8-22 D 165 185 200 220 250 285 1.6MPa
Z.Q.C.P.R系列连接尺寸 连接尺寸 (标准值) 1.0MPa n-d 4-14 D 165 D1 125 D2 99 n-d 4-18 D 165
4-14 4-18 4-18 8-18 8-18 8-18 12-18 12-22 12-22 16-22 16-22 20-22 20-26 24-26 24-30 24-30 28-30 32-33 36-36 40-36 44-39 48-42
185 200 220 250 285 340 395 445 505 565 615 670 780 895 1015 1115 1230 1455 1675 1915 2115 2325
外形尺寸 (参考值) H0 238 258 278 293 309 336 A 270 270 270 270 310 310 B 65 65 65 65 65 65 D 140 160 190 210 240 265 0.6MPa D1 110 130 150 170 200 225 D2 88 108 124 144 174 199 n-d 4-14 4-14 4-18 4-18 8-18 8-18 D 165 185 200 220 250 285
各种阀门规格尺寸表大全
各种阀门规格尺寸表大全闸阀规格尺寸表：公称压力 | PN(MPa) | 公称通径 | DN(mm) |1.6.| 15.| 15.| 95.|1.6.| 20.| 20.| 105.|1.6.| 25.| 25.| 115.|1.6.| 32.| 32.| 135.|1.6.| 40.| 40.| 145.|1.6.| 50.| 50.| 160.|1.6.| 65.| 65.| 180.|1.6.| 80.| 80.| 195.|1.6.| 100.| 100.| 215.|1.6.| 125.| 125.| 245.|1.6.| 150.| 150.| 280.|1.6.| 200.| 200.| 335.|1.6.| 250.| 250.| 405.|1.6.| 300.| 300.| 460.|2.5.| 15.| 15.| 95.|2.5.| 20.| 20.| 105.|2.5.| 25.| 25.| 115.|2.5.| 32.| 32.| 135.|2.5.| 40.| 40.| 145.|2.5.| 50.| 50.| 160.|2.5.| 65.| 65.| 180.|2.5.| 80.| 80.| 195.|2.5.| 100.| 100.| 230.|2.5.| 125.| 125.| 270.|2.5.| 150.| 150.| 300.|2.5.| 200.| 200.| 360.|2.5.| 250.| 250.| 425.|2.5.| 300.| 300.| 485.|L: 长度公称压力 | PN(MPa) | 公称通径 | DN(mm) | L。
|1.6.| 15.| 15.| 130.| 130.| 1.6.| 20.| 20.| 150.| 150.| 1.6.| 25.| 25.| 160.| 160.| 1.6.| 32.| 32.| 180.| 180.| 1.6.| 40.| 40.| 200.| 200.| 1.6.| 50.| 50.| 230.| 230.| 1.6.| 65.| 65.| 290.| 290.| 1.6.| 80.| 80.| 310.| 310.| 1.6.| 100.| 100.| 350.| 350.| 1.6.| 125.| 125.| 400.| 400.| 1.6.| 150.| 150.| 480.| 480.| 1.6.| 200.| 200.| 600.| 600.| 1.6.| 250.| 250.| 650.| 650.|1.6.| 300.| 300.| 750.| 750.|2.5.| 15.| 15.| 130.| 130.| 2.5.| 20.| 20.| 150.| 150.| 2.5.| 25.| 25.| 160.| 160.| 2.5.| 32.| 32.| 180.| 180.| 2.5.| 40.| 40.| 200.| 200.| 2.5.| 50.| 50.| 230.| 230.|2.5.| 65.| 65.| 290.| 290.|2.5.| 80.| 80.| 310.| 310.|2.5.| 100.| 100.| 350.| 350.|2.5.| 125.| 125.| 400.| 400.|2.5.| 150.| 150.| 480.| 480.|2.5.| 200.| 200.| 622.| 622.|2.5.| 250.| 250.| 698.| 698.|2.5.| 300.| 300.| 782.| 782.|D: 法兰直径公称压力 | PN(MPa) | 公称通径 | DN(mm) | D。
信号蝶阀
首页>>产品中心>>信号蝶阀一、产品[信号蝶阀]的详细资料：产品名称：信号蝶阀产品特点：信号蝶阀系本公司引进消化吸收技术，它由手动蝶阀与回信器（机械式或接近式）组成，主要应用在手动操作时，远距离开关信号需要反馈到计算机显示的场合。
信号蝶阀厂家,信号蝶阀报价,信号蝶阀价格。
二、主要外形和连接尺寸:注：≥DN200涡轮传动，型号为：XD371X订货须知：一、①信号蝶阀产品名称与型号②信号蝶阀口径③信号蝶阀是否带附件二、若已经由设计单位选定公司的信号蝶阀型号，请按信号蝶阀型号相关产品：长杆蝶阀聚四氟密封蝶阀金属硬密封蝶阀金属硬密封蝶阀对焊式金属硬密封蝶阀手动法兰式伸缩蝶阀WMBV-100软密封对夹式蝶阀对夹式软密封蝶阀衬氟手动蝶阀管网衬胶蝶阀通风蝶阀金属弹性硬密封蝶阀对夹式弹性硬密封蝶阀<<阀门采购流程及注意事项>>：1、询价应当找专业符合阀门产品的厂家，尽量找有实力的品牌或合作过的厂家，避免技术不成熟、价格昂贵、质量不过关、货期时间长。
2、提供准确详细的产品询价内容，最好提供设计院的图纸或相关资料。
3、寻找两到三家企业报价最为对比，并了解是否符合产品相关要求。
4、跟厂家确认质量达标问题、增值税发票问题、运费问题、包装方式问题、货期问题。
5、将准确的询价单及图纸提交给专业技术人员进行确认。
6、采购前先检查供应商的资质、产品检验报告、相关案例等。
7、下单时检查合同内的事项是否有跟变及是否符合要求，避免照成后续一些不必要的问题出现。
8、收到阀门后注意检查是否有合格书、标牌、质保书、检验报告、保修卡、产品说明书。
9、检查产品在适合在运输过程中照成损坏，是否有明显的质量问题。
<<阀门的分类>>阀门的用途广泛，种类繁多，分类方法也比较多。
总的可分两大类：第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手动蝶阀外形尺寸
手动衬胶蝶阀应用于化工，石油，制氧，医药等方面，具有较高的质量和耐腐蚀性。
公称压力：PN1.0、1.6、2.5MPa、ANSI150
公称通径：DN50～600mm
工作温度：-20～80℃
传动机构：手轮蜗轮
密封形式：软密封
主要材质：阀体
铸铁衬胶
阀芯 (1)QT-400 (2)CF8 (3)CF8M (4)CF3M
D371X蜗轮软密封对夹蝶阀结构图主要外形连接尺寸
电动对夹硬密封蝶阀适用范围
城建、化工、冶金、石油、制药、食品、饮料、环保
D973H-10/16/25电动对夹硬密封蝶阀主要外形连接尺寸
DS341X/F/H-6/10/16C、P、R法兰式伸缩蝶阀主要外形连接尺寸
上明牌D71FS衬氟手动蝶阀主要连接尺寸及重量：
D43H手动法兰式硬密封蝶阀主要连接尺寸：
D41X/J-6/10/16 Z.Q.C.P.R系列连接尺寸
D341X/J-6/10/16 Z.Q.C.P.R系列连接尺寸。
