直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24线路三相一次重合闸装置原理图---------------------------------------26自动按频率减负荷装置(LALF)原理图--------------------------------29储能电容器组接线图------------------------------------------------------29小电流接地系统交流绝缘监视原理接线图---------------------------29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图---------------------------------------------31开关事故跳闸音响回路原理接线图------------------------------------31二次回路展开图说明(10KV线路保护原理图)-----------------------32直流回路展开图说明------------------------------------------------------331、图E-103为直流母线电压监视装置电路图，请说明其作用。
(完整版)变电所二次回路图及其全部讲解
直流母线电压监视装置原理图 -------------------------------- 1直流绝缘监视装置 ---------------------------------------- 1不同点接地危害图 ---------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）-------------------- 3带有灯光监视的断路器控制回路（弹簧操动机构）-------------------- 5带有灯光监视的断路器控制回路（液压操动机构）-------- --------- 6闪光装置接线图（由两个中间继电器构成） ---------------------------- 8闪光装置接线图（由闪光继电器构成） ---------------------------------- 9中央复归能重复动作的事故信号装置原理图--------------------- 9预告信号装置原理图 -------------------------------------- 11线路定时限过电流保护原理图 ------------------------------ 12线路方向过电流保护原理图 -------------------------------- 13线路三段式电流保护原理图 -------------------------------- 14线路三段式零序电流保护原理图 ---------------------------- 15双回线的横联差动保护原理图 ------------------------------ 16双回线电流平衡保护原理图 -------------------------------- 18变压器瓦斯保护原理图 ------------------------------------ 19双绕组变压器纵差保护原理图 ------------------------------ 20三绕组变压器差动保护原理图 ------------------------------ 21变压器复合电压启动的过电流保护原理图 ----------------------- 22单电源三绕组变压器过电流保护原理图 ------------------------ 23变压器过零序电流保护原理图 ------------------------------ 24变压器中性点直接接地零序电流保护和中性点间隙接地保--------- 24线路三相一次重合闸装置原理图 ---------------------------- 26自动按频率减负荷装置（LALF）原理图-------------------- 29储能电容器组接线图 -------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 --------------------- 29变压器强油循环风冷却器工作和备用电源自动切换回路图--------- 30变电站事故照明原理接线图 -------------------------------- 31开关事故跳闸音响回路原理接线图 -------------------------- 31二次回路展开图说明（10KV 线路保护原理图）---------------------- 32直流回路展开图说明 -------------------------------------- 331、图E-103 为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。
变电站二次部分
（3）3~10kV配电线路上，装设电流表、有功、无功电
度表各一只。
（4）低压动力线上应装一只电流表。照明和动力混合 供电的线路上照明负荷占总负荷15~20%以上时，应在 每相上装一只电流表
变电站二次部分
（5）并联电容器总回路上，每相装设一只电流表，并 应装设一只无功电度表。 （6）在供配电系统每一条电源进线上，必须装设计费
变电站二次部分
二、测量仪表 1、仪表的准确度等级
(1)交流电流、电压表、功率表可选用1.5~2.5级；直流 电路中电流、电压表可选用1.5级；频率表0.5级。 (2)电度表及互感器准确度配置见表。 (3)仪表的测量范围和电流互感器变流比的选择，宜满 足当电力装置回路以额定值运行时，仪表的指示在标度 尺的2/3处。
二、中央信号类型
1、事故信号 2、预告信号 3、位置信号 4、指挥信号和联系信号
变电站二次部分
三、对中央信号回路的要求
1、任一断路器事故跳闸后立即发出音响和灯光信号； 2、任一电路发生故障时能按要求（瞬时或延时）发出 音响和灯光信号； 3、音响信号能手动或自动复归（解除）音响，灯光信 号及其它指示信号应保持到消除故障为止； 4、接线应简单、可靠，应能监视信号回路的完好性； 5、应能对事故信号、预告信号及其光字牌是否完好进 行试验；
变电站二次部分
分散分布式综合自动化系统硬件结构框图
变电站二次部分
三、软件系统 • 下位机主要完成模拟量、开关量、脉冲量的采集
（输入）；开关量的输出控制(断路器跳、合闸操 作与信号输出)，向上位机传输数据等功能。 • 上位机软件主要完成图象显示、打印记录、对断 路器进行操作、远方通信及与下位机之间的数据 传送等功能。
变电所2次回路及保护装置ppt课件
三、弹簧操动机构的断路器控制回路 弹簧操动机构有使用交流操作电源和直流操作电源两种。 1.直流操作电源的弹簧操动机构的断路器控制回路
No Image
2.交流操作电源的弹簧操动机构的断路器控制回路
No Image
第四节 中央信号回路
供配电系统中I ，m 保护装N 置a 或监o 测g 装置动e 作后都要通过 信号系统发出相应的信号提示运行人员。这个信号系 统称为中央信号系统。
第五节 测量和绝缘监视回路
No Image
一、测量仪表配置
电气测量的目的:
(1) 计费测量。
(2) 对供电系统中运行状态、技术经济分析所进 行的测量，如电压、电流、有功功率、无功功率、 及有功电能、无功电能测量等。
(3) 对交、直流系统的安全状况如绝缘电阻、 三相电压是否平衡等进行监测。
1．变配电装置中测量仪表的配置
供配电系统的二次回路功能示意图
No Image
第二节 操作电源
No Image
二次回路的操作电源主要有直流和交流两大类； 直流操作电源主要有蓄电池和硅整流直流操作电源。 一、 直流操作电源
1.蓄电池组供电的直流操作电源
蓄电池主要有铅酸蓄电池和镉镍蓄电池两种。
（1〕铅酸蓄电池
铅酸蓄电池是由二氧化铅〔PbO2〕的正极 板、铅的负极板和密度为1.2~1.3g/cm3的稀硫酸电 解液组成。它在放电和充电时的化学反应式为
5. 接线应简单、可靠，应能监视信号回路的完好性； 6. 应能对事故信号、预告信号及其光字牌是否完好进行 试验； 7.中央信号一般采用重复动作的信号装置。
二、中央事故信号回路
中央事故信号按操作电源分为交流和直流操作电源两类；
按事故音响信号的动作特性分为不能重复动作和能重复 动作两类；按复归方法分为就地复归和中央复归。
图文并茂变电站重点二次回路
图文并茂变电站重点二次回路变电站重点二次回路变电站二次回路是电力系统中的重要组成部分，主要用于变电站的保护、控制与自动化系统，是保障电力系统正常运行和安全稳定的关键设施。
本文将介绍变电站二次回路的基本概念、组成和应用。
一、基本概念变电站二次回路是指从变压器二次侧开始，与一次回路隔离的、专门用于保护、控制与自动化的电路。
根据其用途和功能的不同，二次回路可以分为保护回路、控制回路、自动化回路等。
在二次回路中，电流和电压通常较小，在保护回路中一般不超过5A，而在控制和自动化回路中一般不超过0.5A。
二、组成结构变电站二次回路由综合电缆、电流互感器、电压互感器、保护继电器、控制器等组成。
其中，电缆是二次回路的主要传输介质，负责将变电站中的电信号从不同的设备传递到终端。
电流互感器和电压互感器用于将高压线路的电流和电压降低至可测量的二次侧电流和电压，通过保护继电器实现对电力系统的监控和控制。
控制器则负责实现对变电站设备的控制和监测，对异常信号进行处理，判断电力系统的状态，防止电力系统事故的发生。
三、应用在变电站中，二次回路扮演着重要的角色。
它们在保护、控制和自动化方面发挥着关键的作用，保障着电力系统的正常运行和安全稳定。
1、保护回路保护回路在变电站中占据着非常重要的位置。
它主要负责电力系统的保护，当电力系统发生故障时，保护回路能够迅速实现对故障元件进行保护，并防止故障进一步扩大。
常见的保护回路包括过电流保护、零序保护、地闸保护、差动保护等。
2、控制回路控制回路主要用来实现对电力系统设备的控制。
它通过监测电力系统的状态和参数，对设备进行控制和调节，保证电力系统的运行安全和稳定。
常见的控制回路包括电压控制、频率控制、功率因数控制等。
3、自动化回路自动化回路主要用来实现对电力系统的自动化控制。
它通过对电力系统的各种状态和参数的监测，实现对电力系统设备的自动控制和自动调节，提高电力系统的运行效率和安全性。
常见的自动化回路包括自动切换、远动控制、事故自动闭合等。

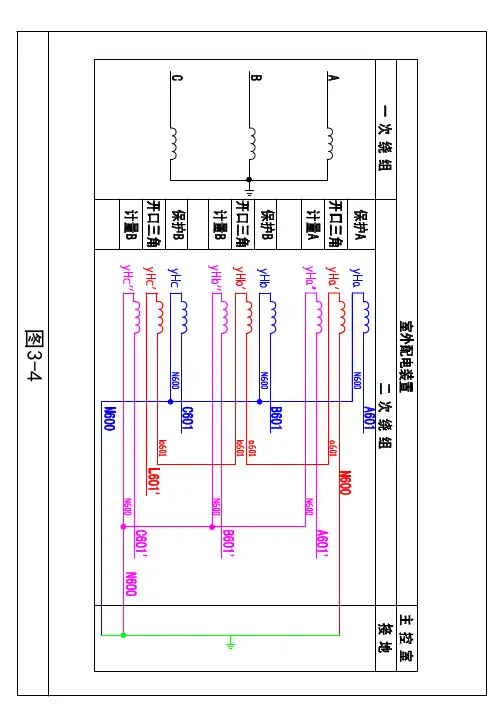

110kV变电站典型二次回路图解
图5-2
图5-3
1
2
3
4
图5-4-1
图5-4-2
对任何一个微机操作箱，我们都可以用“4个点”、“6个点”、“8个点”、“9个点”这四种方法来分析，以完成接线，并搞清楚回路走向。
4个点：1（正电源，空开下端）、2（负电源，空开下端）、7（操作箱合闸回路出口端）、7（操作箱跳闸回路出口端）； 6个点：在4个点的基础上，增加3（手动合闸输入端）、33（手动跳闸输入端）； 8个点：在6个点的基础上，增加6（红灯）、36（绿灯）； 9个点：在8个点的基础上，增加R133（外部保护跳闸输入端）。
这一点留待后文再详细讲解。
我们可以随便找一套110kV 线路保护或者变压器保护的二次图纸，看一下操作回路相关的原理图和端子排图，找一找从微机保护屏外引的是不是这8个点，这8个点中是否1、3、33、6、36与微机测控屏相联系，1、2、7、37与断路器机构箱相联系。
补记：这其实也是看二次图纸的一个好方法，首先确定这个回路涉及到哪几个设备，原理图中这些设备之间的联系必然通过控制电缆完成，那么端子排的接线也就明了了。
7.2.4.2隔离开关电动机构控制回路
图7-7中下半部分就是CSI-200E 中针对隔离开关电动机构的控
制接点。
就控制回路整体而言，隔离开关与断路器的最大区别就是：隔离开关的控制回路没有操作箱。
5
7-
图
I1I3I2I4I5I4I3
图8-2
I2I1
图8-10
①图
8-12
②
图9-1
①②③④
图9-2-2。
110kV变电站二次回路图解
110kV变电站二次回路图解2007-07-14 | 第三章断路器的控制--110kV六氟化硫（SF6）断路器标签：断路器六氟化硫2.110kV六氟化硫（SF6）断路器SF6断路器是110kV电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126型SF6断路器。
LW25-126型SF6断路器广泛应用于110kV电压等级，运行经验丰富，具有一定的代表性。
2.1操作机构LW25-126型SF6断路器采用弹簧机构，其机构电气回路如图3-1-1、图3-1-2所示。
图3-1-1 （点击看大图）图3-1-2（点击看大图）图3-1-1所示的是断路器机构的控制回路图，红色部分为合闸回路，绿色部分为跳闸回路，黄色部分为储能电机启动回路。
图3-1-2所示为弹簧储能电机的电源回路。
主要部件的符号与名称对应关系如表3-1所示。
表3-1 LW25-126型六氟化硫断路器控制回路主要部件符号名称备注11-52C 合闸操作按钮手动合闸11-52T 分闸操作按钮手动跳闸43LR “远方/就地”切换开关52Y “防跳”继电器8M 空气开关储能电机电源投入开关88M 储能电机接触器动作后接通电机电源48T 电动机超时继电器49M 电动机过流继电器49MX 辅助继电器反映电机过流、过热故障33hb 合闸弹簧限位开关33HBX 辅助继电器反映合闸弹簧储能状态52a、52b 断路器辅助接点52a为常开接点、52b为常闭接点63GLX SF6低气压闭锁继电器LW25-126型SF6断路器的操作回路中，有一个“远方/就地”切换开关43LR。
“就地”是指在断路器本体机构箱使用合闸按钮11-52C或分闸按钮11-52T操作，“远方”是指一切通过微机操作箱向断路器发出的跳、合闸指令。
正常运行情况下，43LR处于“远方”状态，由操作人员在控制室对断路器进行操作；对断路器进行检修时，将43LR置于“就地”状态，在断路器本体进行跳、合闸试验。
变电站典型二次回路图解
《变电站典型二次回路图解》二次接线与继电保护作为两个专业分开。
虽然两者有着千丝万缕的联系，但是在教学上应该予以更大程度的独立化，进行二次接线的学习，或者说尽快的学会看二次图纸，不涉及较深的继电保护原理。
在微机保护时代，一般技术人员已经很少参与保护装置的研发工作，所以，对于微机保护在继电保护原理方面的工作方式，我们当中的大多数人不需要进行太深入的学习。
很多知识点，我们只要简单的了解或者记住结论就可以了。
“二次回路复杂吗？难学吗？”事实上，我认为，只要你明白一个“干电池、开关、灯泡”组成的照明回路是如何工作的，那么你就算是入门了。
为什么这么说呢？针对二次回路分析的文章有很多，从各个方面对绘图、识图等方面进行了阐述。
实事求是的讲，作为入门的一种学习途径，我认为大家恰恰忽略了最为简单的方法：从纯粹电路学的角度来看二次回路。
二次回路是什么？它的本质就是一个两端电压为220V 的直流回路罢了。
从电路学的角度来看二次回路，也正符合了我最初“尽量抛开继电保护原理”学习二次回路的思路。
第一章微机型二次设备的工作方式一般来说，我们将变电站内所有的微机型二次设备统称为“微机保护”，实际上这个叫法是很不确切的。
从功能上讲，我们可以将变电站自动化系统中的微机型二次设备设备分为微机保护、微机测控、操作箱（目前一般与微机保护整合为一台装置内，以往多为独立装置）、自动装置、远动设备等。
按照这种分类方法，可以将二次回路的分析更加详细，易于理解。
现简单介绍一下各类设备的主要功能：微机保护采集电流量、电压量及相关状态量数据，按照不同的算法实现对电力设备的保护功能，根据计算结果做出判断并发出针对断路器的相应操作指令。
微机测控的主要功能是测量及控制，可以采集电流量、电压量及状态量并能发出针对断路器及其它电动机构的操作指令，取代的是常规变电站中的测量仪表（电流表、电压表、功率表）、就地及远传信号系统和控制回路。
操作箱用于执行各种针对断路器的操作指令，这类指令分为合闸、分闸、闭锁三种，可能来自多个方面，例如本间隔微机保护、微机测控、强电手操装置、外部微机保护、自动装置、本间隔断路器机构等。
变电站典型二次回路图解
《变电站典型二次回路图解》二次接线与继电保护作为两个专业分开。
虽然两者有着千丝万缕的联系，但是在教学上应该予以更大程度的独立化，进行二次接线的学习，或者说尽快的学会看二次图纸，不涉及较深的继电保护原理。
在微机保护时代，一般技术人员已经很少参与保护装置的研发工作，所以，对于微机保护在继电保护原理方面的工作方式，我们当中的大多数人不需要进行太深入的学习。
很多知识点，我们只要简单的了解或者记住结论就可以了。
“二次回路复杂吗？难学吗？”事实上，我认为，只要你明白一个“干电池、开关、灯泡”组成的照明回路是如何工作的，那么你就算是入门了。
为什么这么说呢？针对二次回路分析的文章有很多，从各个方面对绘图、识图等方面进行了阐述。
实事求是的讲，作为入门的一种学习途径，我认为大家恰恰忽略了最为简单的方法：从纯粹电路学的角度来看二次回路。
二次回路是什么？它的本质就是一个两端电压为220V 的直流回路罢了。
从电路学的角度来看二次回路，也正符合了我最初“尽量抛开继电保护原理”学习二次回路的思路。
第一章微机型二次设备的工作方式一般来说，我们将变电站内所有的微机型二次设备统称为“微机保护”，实际上这个叫法是很不确切的。
从功能上讲，我们可以将变电站自动化系统中的微机型二次设备设备分为微机保护、微机测控、操作箱（目前一般与微机保护整合为一台装置内，以往多为独立装置）、自动装置、远动设备等。
按照这种分类方法，可以将二次回路的分析更加详细，易于理解。
现简单介绍一下各类设备的主要功能：微机保护采集电流量、电压量及相关状态量数据，按照不同的算法实现对电力设备的保护功能，根据计算结果做出判断并发出针对断路器的相应操作指令。
微机测控的主要功能是测量及控制，可以采集电流量、电压量及状态量并能发出针对断路器及其它电动机构的操作指令，取代的是常规变电站中的测量仪表（电流表、电压表、功率表）、就地及远传信号系统和控制回路。
操作箱用于执行各种针对断路器的操作指令，这类指令分为合闸、分闸、闭锁三种，可能来自多个方面，例如本间隔微机保护、微机测控、强电手操装置、外部微机保护、自动装置、本间隔断路器机构等。
《变电站二次回路》By：国网技术学院 2018年版
国网技术学院
第一篇 二次回路基本知识
第一章二次回路
第一节概述
在电力系统中，通常根据电气设备的作用将其分为一次设备和二次设备。一次设备是指直接用于生产、输送、分配电能的电气设备，包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，是构成电力系统的主体。二次设备是用于对电力系统及一次设备的工况进行监测、控制、调节和保护的低压电气设备，包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。二次设备之间的相互连接的回路系统称为二次回路，它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。
J01、J02、J03
001、002、003
18
变送器后回路
A001—A999
19
至微机系统数字量
D001---D999
20
至闪光报警装置
S001---S999
注：1、无备用电源自动投入装置的安装单位，序号7的标号可用于其他回路。
2、断路器或隔离开关为分相操动机构时，序号3、5、14、15等回路标号后应以A、B、C标志区别。
序号
装置类型
装置标号
屏（柜）端子排标号
1
变压器保护、高抗保护、母线保护
1n
1D
2
操作箱
4n
4D
3
变压器、高抗非电量保护
5n
5D
4
交流电压切换箱
7n
7D
5
母联（分段）保护
8n
8D
二、二次回路标号
（一）标号的作用
二次设备数量多，相互之间连接复杂。要将这些二次连接起来就需要数量庞大的二次连线或二次电缆，如何才能把每相二次线与二次设备的相互表述清楚呢？有效的方法是标号，按二次连接线的性质、用途和走向为每一根线按一定规律分配一个唯一的标号就可以把繁杂的二次次一一区分开来。
图文并茂变电站重点二次回路共64页文档
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（二）通过回路标号辨识二次回路
4、交流电压回路
回路名称 用途
A相
B相
C相
中性线
零序
T1 A611～A619 B611～B619 C611～C619 N611～N619 L611～L619
保护及测量 电压回路
T2
A621～A629 B621～B629 C621～C629 N621～N629 L621～L629
4.1、遥测回路（PT）
4.1、遥测回路（PT）
4.2、遥测回路（CT）
测控装置
4.2、遥测回路（CT）
4.3、主变油温、绕温回路
测控装置
六、安稳系统回路
六、安稳系统回路
六、安稳系统回路
EMS
PMU
第
CSSM
安安稳稳控控制制主主站站
一
2安0稳0管0 理主站
层
安稳管理主站
Ethernet
回路标号 Ⅱ
L2± R2± 201 202 203
203H
203J 205 233 207 237 233J 235 233R 233F
Ⅲ
L3± R3± 301 302 303
——
303J 305 333 307 337 333J 335 333R 333F
（二）通过回路标号辨识二次回路
序号
1 2 3 4 5
T3 A631～A639 B631～B639 C631～C639 N631～N639 L631～L639
未经切换 的PT 回路
PT01 PT09
A611～A619 B611～B619 C611～C619 N611～N619 L611～L619 A691～A699 B691～B699 C691～C699 N691～N699 L691～L699
经切换后 500kV
的电压回路
220kV 35kV
A（B、C、L）750～759、N600 A（B、C、L）720～729、N600 A（B、C、L）730～739、N600
1M
A（B、C、L）630I(II、III)-1(2、3、4);
2M
A（B、C、L）640I(II、III)-1(2、3、4);
（一）通过端子排辨识二次回路
9、JD端子排 JD端子排即交流电源段，接入AC 220的市电或UPS交流电源，用于 屏内需要用交流电源的设备，如 照明、打印机、风扇、交换机等 。
（一）通过端子排辨识二次回路
10、TD端子排 TD端子排即网络通信段，通常接 有打印机的数据线（并口、串口 ）、B码对时线、485串口通信线 （保信用）等。
回路标号
701 702 703 705 709
711～799
801～809 811～825 827～839
841～879
881～899 901
903～999
（二）通过回路标号辨识二次回路
3、交流电流回路
回
路名 用途
A相
B相
C相
中性线
称
T51-1 A5111～A5119 B5111～B5119 C5111～C5119 N5111～N5119
电 压 小 母 3M(5M)
A（B、C、L）650I(II、III)-1(2、3、4);
线
4M(6M)
A（B、C、L）660I(II、III)-1(2、3、4);
备注： 括号内的母线标号用于220kV的双母双分段接线，I(II、III)表示该回路所处的
பைடு நூலகம்
站内电压等级，1(2、3、4)表示电压互感器二次绕组的序号。
（三）通过电缆芯的外观
1、通过电缆芯的颜色、粗细
有相色的一般为电流、电压回路。 A相：黄色 B相：绿色 C相：红色 N相：黑色
电流电缆截面不小于2.5mm2 电压电缆截面不小于1.5mm2
（三）通过电缆芯的外观
2、通过电缆芯接入的端子
电流、电压回路接入的端子一般为 可开断的试验端子。
普通端子
试验端子
（一）通过端子排辨识二次回路
7、ID端子排 ID端子排即交流电流段，接入线 路及元件各侧的三相电流和N相 电流。
端子排编号 10D
装置类型 短引线保护
（一）通过端子排辨识二次回路
8、XD、YD、LD端子排 XD、YD、LD端子排即信号、遥 信和录波段，为动作开出回路， 用于测控装置信号记录和故障录 波的信号记录。
（一）通过端子排辨识二次回路
根据行标DL/T 317-2010《继电保护标准化设计规范》要求，目 前大多数二次设备端子排基本统一了命名规范，因此，可从端子 排的编号辨识回路功能。
端子排编号 ZD QD RD CD KD PD 1BD
功能 直流电源段 强电开入段 弱电开入段 出口正段 出口负段 与保护配合段 集中备用段
CSC-191通道录波装置
通信复接器
CSC-191通道录波装置
安安稳稳控控制制子子站站
安稳控制子站
第
二
层
第
三
层
控制执行控站制执行控站制执行站
控制执行控站制执控行制站执行站
检修时运行回路的辨识
（一）3/2接线，其中一个断路器间隔检修
500kV线路（主变）运行， 其中一个断路器间隔停电检修，如更换其中 一组电流互感器的工作，或在停电CT上的工作。如边CT停电的工作。
二次回路的分类
按照回路的功能分类：电流、电压、直流电源、交流电源、录波 、遥信、失灵、跳合闸等等。
按属性分类：模拟量回路、开入量回路、开出量回路等。
按回路的相对位置分类：内部线（内回路）和外部线（外回路） 。
二次回路的重要性
电气二次回路的故障常会破坏或影响电力生产的正常运行。
二次回路的辨识
二次回路辨识，一般是辨识回路的功能，可通过以下几种方法： 1、通过端子排。 2、通过电缆回路标号。 3、通过电缆芯的外观。
1n
1D
母线保护
2n
2D
线路独立后备保护（可选）
3n
3D
断路器保护（带重合闸）
4n
4D
操作箱
5n
5D
变压器（高抗）非电量保护
7n
7D
交流电压切换箱
8n
8D
母联（分段）保护
9n
9D
过压及远方跳闸保护
10n 10D
短引线保护
11n 11D
远方信号传输装置
（一）通过端子排辨识二次回路
1、ZD端子排 ZD端子排即直流电源段，通常在 柜柜端子排的最上端，保护及自 动化设备直流电源为DC 110V/220V，通信设备直流电源 为DC 48V。
课程回顾
1、通过端子排辨识二次回路； 2、通过回路标号辨识二次回路； 3、通过电缆芯的外观辨识二次回路。
三、遥信回路
遥信：包括开关、刀闸、地刀、CT、CVT、保护、 各装置状态。
三、遥信回路
三、遥信回路
三、遥信回路
三、遥信回路
四、遥测回路
遥测：主变三测有功无功、电压、电流，母线电 压、线路有功、无功、频率、电流、电压、主变 档位、低容、低抗无功等。
（一）通过端子排辨识二次回路
4、CD和KD端子排 CD和KD即出口端子排（“出口”拼 音的第一个字母），用于装置动作开 出回路，一般为跳闸、重合闸、启动 失灵等出口控制回路。CD是回路正电 端。KD则接回路的负电端。
（一）通过端子排辨识二次回路
5、PD端子排
PD端子排即与保护配合段，通常
是开出回路，与屏内外的保护配
（一）通过端子排辨识二次回路
2、QD端子排 QD端子排即强电开入段，若直流 系统是DC 110V的，强电开入电 压为DC 110V。通常是屏内设备 需要与屏柜外设备的开关量入才 使用强电开入段，电缆长度较长 。
（一）通过端子排辨识二次回路
3、RD端子排 RD端子排即弱电开入段，通常弱 电开入电压为DC 24V，是不接地 系统，即无法测量其对地电压。 通常是屏内设备的配合用，也有 屏外开关量的配合，但电缆长度 太能太长。
12、GD端子排（测控装置） GD端子排，有两种用法，一种与 BD端子排用法相同，即“过渡” 端子。另一种用作“公共端”段 ，如测控装置的遥信公共端。
（一）通过端子排辨识二次回路
13、BS端子排（测控装置） BS端子排，即闭锁段，常见于测 控屏，是测控五防的联锁开出接 点，即满足操作条件时导通。BS 端子的闭锁接点一般与本装置的 控制回路配合。
6
7 8 9
10
11 12 13
2、信号和录波回路
回路名称
信号正电源 信号负电源 红灯指示回路 绿灯指示回路 保护动作瞬动信号回路(合并)
保护、安全自动装置动作、告警信号回路
断路器的位置信号回路 隔离开关的位置信号回路 接地开关的位置信号回路
断路器，隔离(接地)开关的本体信号回路
隔离(接地)开关电气闭锁回路 录波公共端回路 录波开关量信号回路
（一）通过端子排辨识二次回路
14、WD端子排（测控装置） WD端子排，即微量段，常见于测控屏，为测控装置采集的直流
量（4~20mA/0~5V），即现场表计的读数用直流电压和可变电
阻的方式输出直流电流量到WD端子，测控将电流量转换成对应
的数量显示到系统中，如主变的油温、避雷器的泄漏电流等。
（二）通过回路标号辨识二次回路
合，常见于操作箱的端子排。如
操作箱的跳闸位置（TWJ）、合
闸位置（HWJ）、闭锁重合闸、
永跳（TJR）等开出接点。
端子排编号 4D
装置类型 操作箱
（一）通过端子排辨识二次回路
6、UD端子排 UD端子排即交流电压段，接入线 路、变压器各侧及母线的相电压 、零序电压等。接入UD后到各保 护专用的交流电压小开关（零序 电压不经空开），再接到各保护 专用的电压端子排。
