西门子变频器基本参数设置
西门子变频器参数设置
KK148
比较值处理
P796
5%
P797
0
P798
0
P060
5
选择系统设置
P068
0
无输出滤波器
P071
380V
装置输入电压
P095
10
电机型式
P100
1
V/F控制方式
P101
380V
电机额定电压
P102
电机额定电流之和
P103
0
电机励磁电流———自动设定
P104
电机功率因数
P107
50HZ
P605
1
选择抱闸的控制方式,有抱闸但不带检测信号
P606
抱闸打开触发脉冲激活延时时间
P607
10S
抱闸闭合触发脉冲封锁延时时间,力矩保持,相当于ABB变频器起升宏参数
B104
打开抱闸指令
B105
闭合抱闸指令
P610
K242
检测电流值,打开抱闸
P611
30%
检测电流K242大于该阀值,闸打开
P615
西门子6SE70系列变频器参数设置参考
参数号
设定值
释义
格式化
软件程序
P53
6
参数恢复出厂值
如果P366=10那么U800=1
P60
2
P366
0
P970
0
功率定义
P60
8
P70
例如：型号6SE7016-1TA61应设置为4,见附表5
参数组
切换
P590
1
定义采用第2套BICO数据组
开关量
设置
.2
B0

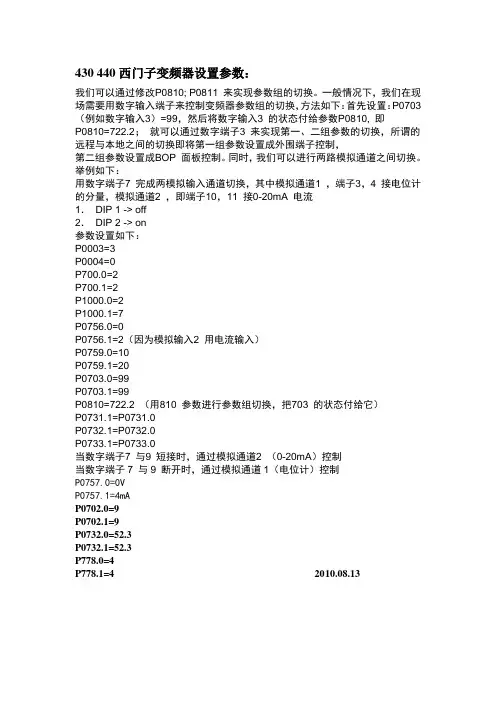

430.440西门子变频器设置参数
430 440西门子变频器设置参数：我们可以通过修改P0810; P0811 来实现参数组的切换。
一般情况下，我们在现场需要用数字输入端子来控制变频器参数组的切换，方法如下：首先设置：P0703（例如数字输入3）=99，然后将数字输入3 的状态付给参数P0810, 即P0810=722.2；就可以通过数字端子3 来实现第一、二组参数的切换，所谓的远程与本地之间的切换即将第一组参数设置成外围端子控制，第二组参数设置成BOP 面板控制。
同时，我们可以进行两路模拟通道之间切换。
举例如下：用数字端子7 完成两模拟输入通道切换，其中模拟通道1 ，端子3，4 接电位计的分量，模拟通道2 ，即端子10，11 接0-20mA 电流1．DIP 1 -> off2．DIP 2 -> on参数设置如下：P0003=3P0004=0P700.0=2P700.1=2P1000.0=2P1000.1=7P0756.0=0P0756.1=2（因为模拟输入2 用电流输入）P0759.0=10P0759.1=20P0703.0=99P0703.1=99P0810=722.2 （用810 参数进行参数组切换，把703 的状态付给它）P0731.1=P0731.0P0732.1=P0732.0P0733.1=P0733.0当数字端子7 与9 短接时，通过模拟通道2 （0-20mA）控制当数字端子7 与9 断开时，通过模拟通道1（电位计）控制P0757.0=0VP0757.1=4mAP0702.0=9P0702.1=9P0732.0=52.3P0732.1=52.3P778.0=4P778.1=4 2010.08.13。
西门子变频器调试参数
电机风机 七. 检查电枢可控硅及桥臂快熔 令 P830=3，合励磁进线电源，合 ME 开关，若可控硅及其触发回路故障将报 F061 装置故障信号；若桥臂快熔熔断，报 F004 故障，R047 故障码为 3。 若无故障参数 P830 自动恢复为 0. 八. 优化 电 枢和励磁电流环优化 将励磁控制风机电源投入 装置内控状态下在 PMU 上选择 P051=25 整流装置进入 07.0 或 07.1 状态等待操作柜门上选择关输入合闸命令和 解封命令，当装置状态 01.0 时执行优化运行开始优化过程要保证电机锁死，优化运 行结束时驱动装置回到 07.2 状态.整个过程大约 40S。电流限幅将不起作用电流峰 值与电机额定电流有关. 以下参数自动被设置： - P110 P111：电枢回路电阻，电 感 - P112：励磁回路电阻 - P155 P156：电枢电流调节器 P，I 增益 - P255 P256： 励磁电流调节器 P，I 增益 - P826:自然换相时间的校正 电流环优化前设定 P159=0.01P160=0(缺省值)，优化结束后，重新定义 P159， P160 为如下数值， 保证 SCR 正反桥可靠换向。以后电流环优化前需将两个参数恢复工厂缺省值。 P159=0.2 电枢自动翻转的转换阈值% P160=0.02 附加的无转矩时间间隔 S 速 度环优化 将励磁控制风机电源投入 在电枢反馈方式下启动电机，检查观察 R024 参数保证正向速度给定与实际轧制方向一致，RO24 参数应和 P402 给定值一致。 将 P140=1，切换到编码器反馈试车。 编码器脉冲信号正常的情况下，停车后修改 P080=0，P083=2，P140=1， P143=电机基速，启动电机，装置内控状态下在 PMU 上选择 P051=26 整流装置进入 07.0 或 07.1 状态等待操作柜门上选择关输 入合闸命令和解封命令，装置状态 01.0 时执行优化运行开始优化运行结束时驱动装 置回到 07.2 状态.整个过程大约 6S。电机以 45%的额定电枢电流加速达到 20% 的最大电机速度，速调优化得到 P225，P226，P228。 这种优化在带上机械负载 后必须重新做(因为最高转速值有大的变化)! 记录调试结果。 五. 励磁电流调整
西门子变频器 调试步骤及参数设定
西门子变频器440（420）调试步骤及参数设定一、调试步骤通常一台新的M440（M420)变频器一般需要经过如下三个步骤进行调试：二、参数复位参数复位，将变频器的参数恢复到出厂时的参数默认值。
在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数指恢复到一个确定的默认状态。
序号参数号命令源可设定值1231300124P0304电机额定电压5P0305电机额定电流6P0307电机额定功率7P0308电机功率因数8P0309电机额定效率 在参数复位完成后，需要进行快速调试的过程。
根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。
三、快速调试及功能调试参数设定步骤开始快速调试选择电机功率单位和电网频率P0010P0100123单位KW,频率60HZ 设定值范围：10V-2000V 根据电机名牌输入电机额定电压（V）设定值范围：0-2倍 变频器的额定电流（A） 根据电机名牌输入电机额定电流（A）设定值范围：10KW-2000KW 根据电机名牌输入电机额定功率（KW）设定值范围：0.000-1.000 根据电机名牌输入电机额定功率因数cosФ设定值范围：0.0-99.9% 根据电机名牌输入电机额定效率 %专家级准备运行（只有在=0的情况下，变频器才能运行）开始快速调试（只有在=1的情况下，电机的主要参数才能被修改）工厂缺省设定值单位KW，频率50HZ 单位HP,频率60HZ 参数描述标准级（只需要设置最基本的参数）扩展级P0003参数设定访问等级9P0310电机额定频率10P0311电机额定速度012115161123715P1001固定频率16P1080最低频率17P1082最高频率18P1120斜坡上升时间19P1121斜坡下降时间0121P1910选择电动机自动检测方式11、操作面板（BOP)功能介绍选择命令源（启动/停止）开关量输入功能数字输出反相设定频率给定源P0700P0701P0748P1000四、控制面板操作说明11121314电机从静止状态加速到最高频率所用的时间电机从最高频率到静止停车状态所用的时间结束快速调试，但不进行电动机计算或复位为工厂缺省设置值。
西门子变频器参数设置方法
西门子变频器参数设置方法西门子MM440变频器可设置的参数有几千个，只有系统地、合适地、准确地设置参数才能充分利用变频器性能。
变频器控制方式的选择由负荷的力矩特性所决定，电动机的机械负载转矩特性根据下列关系式决定:p= t n/ 9550式中:p——电动机功率(kw)t——转矩(n. m)n——转速(r/ min)转矩t与转速n的关系根据负载种类大体可分为3种。
(1)即使速度变化转矩也不大变化的恒转矩负载，此类负载如传送带、起重机、挤压机、压缩机等。
(2)随着转速的降低，转矩按转速的平方减小的负载。
此类负载如风机、各种液体泵等。
(3)变频器提供的控制方式有v/f控制、矢量控制、力矩控制。
v/f 控制中有线性v/f控制、抛物线特性v/f控制。
将变频器参数p1300设为0，变频器工作于线性v/f控制方式，将使调速时的磁通与励磁电流基本不变。
适用于工作转速不在低频段的一般恒转矩调速对象。
将p1300设为2，变频器工作于抛物线特性v/f控制方式，这种方式适用于风机、水泵类负载。
这类负载的轴功率n近似地与转速n 的3次方成正比。
其转矩m近似地与转速n的平方成正比。
对于这种负载，如果变频器的v/f特性是线性关系，则低速时电机的许用转矩远大于负载转矩，从而造成功率因数和效率的严重下降。
为了适应这种负载的需要，使电压随着输出频率的减小以平方关系减小，从而减小电机的磁通和励磁电流，使功率因数保持在适当的范围内。
可以进一步通过设置参数使v/f控制曲线适合负载特性。
将p1312在0至250之间设置合适的值，具有起动提升功能。
将低频时的输出电压相对于线性的v/f曲线作适当的提高以补偿在低频时定子电阻引起的压降导致电机转矩减小的问题。
适用于大起动转矩的调速对象。
变频器v/f控制方式驱动电机时，在某些频率段，电机的电流、转速会发生振荡，严重时系统无法运行，甚至在加速过程中出现过电流保护，使得电机不能正常启动，在电机轻载或转矩惯量较小时更为严重。
西门子变频器参数设置参考列表
MM440滚床电机参数设置
1、快速调试参数：
P0003=3 专家级
P0010=1 开始快速调试
P0100=0 单位KW，频率50HZ
P0205=0 恒转矩
P0300=1 异步电机
P0304 电机额定电压
P0305 电机额定电流，如果是驱动多台电机，P9305值要大于所有电机P0307 电机额定功率，如果是驱动多台电机，P9307值要大于所有电机P0308 电机功率因素
P0309 电机额定效率
P0310 电机额定频率
P0311 电机额定速度
P0320=0 电机磁化电流
P0335=0 利用电机轴上风扇冷却
P0640=150 电机过载因子，额定电流百分比来限制电机额定电流
P0700=2 I/O 端子控制
P1000=3 固定频率
P1080=0 最小频率限制
P1082=50 最大频率限制
P1120=3 加速时间
P1121=3 减速时间
P1300=0 线性V/f控制
P3900=3 电机数据计算。
（西门子变频器调试基本参数）（1）
西门子变频器420调试基本参数参数调试具体如下：1．DIP开关2 OFF2．P0003 用户访问级1标准级或3 专家级3．P0010 调试参数过滤器0准备运行4．P0100 选择工作地区是欧美0 功率KW 频率50HZ 5．P0205 变频器的应用对象0 恒转距6．P0300 选择电动机的类型1异步电动机7．P0304 电动机的额定电压3808．P0305 电动机的额定电流279．P0307 电动机的额定功率1110．P0308 电动机的额定功率因数11．P0309 电动机的额定效率12．P0310 电动机的额定频率50HZ13．P0311 电动机的额定速度98014．P0314 电动机的极对数 2 4-级电动机15. P0335 电机的冷却016．P0700 选择命令源 217．P0701 数字输入1的功能 1 ON/OFF（接通正转/停车命令）18．P0725 PNP/NPN数字输入 1 PNP方式==高电平有效19．P0732 数字输出2的功能52.7 变频器报警20．P0756 ADC数值0 OFF=电压输入21．P0771 DAC功能21.0 实际输出频率22．P0776 DAC数摸0 电流输出23．P1000 频率设定值的选择 2 模拟输入24．P1120 斜坡上升时间30S25．P1121 斜坡下降时间20S26．P0778 DAC标定Y1值0.00Ma27．P1080 最低频率0 .0HZ28．P1082 最高频率50.0HZ 29．P1310 连续提升50%30. P0731 52.1(重点)31. P0701=1 ON/OFF(接通正转/停车命令)32. P0702=99 使能BICC参数化(重点)33. P0703=11 反向点动34. P0704=0 禁止数字输入。
西门子变频器基本参数的调试
变频器基本参数的调试变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。
实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。
但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。
因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。
由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。
一加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值(%)=[电动机额定电流(A)/变频器额定输出电流(A)]×100%。
西门子MM440变频器常用参数设置1111111111111111111111111111111
