磁悬浮鼓风机与空气悬浮鼓风机的优劣势分析天津亿升
造纸废水处理中两类悬浮鼓风机的性能对比
图3 空气悬浮径向轴承运行过程
ൣ࣡ᤁᛠ धݼᡧᖿ ߸Кᡧᖿ
᭡ൢ
浮,见图6，止推轴承结构由轴承盘架、箔片、镀层组成， 见图7。
图1 悬浮示意图
图2 空气悬浮轴承的组成
根据空气悬浮 径向轴承 工作原理和结 构，可以得 到以下几点结论：
(1）空气悬浮轴承是靠空气支撑的，因空气支撑力 是有限的，这决定了空气悬浮轴承支 撑的主轴负载 不 能 太 大 ，并且 空 气 悬 浮 轴 承在 承受 外 在 变 化负荷 时，抗 冲 击 负荷能 力差 ，这 严重 影 响了径向 轴 承 的 寿 命，甚至 直 接 损 坏。例 如：福 建 某 污 水 厂 采 用了1 2台空气 悬浮鼓 风 机，因为 曝 气 头和膜管件 破 裂，导 致 排 气 压 力突然变 化，造成电机损坏，多达近30台。
用[J].设备管理与维修,2012(6):29-31.
[收稿日期:2021-02-22]巴西纸企Klabi源自推出可持续树脂阻隔层的牛皮纸袋包装
空 气 悬 浮鼓 风 机 与磁 悬 浮鼓 风 机 都是 属于单 级高 速的一类，只是 这两 种高速 鼓 风 机叶轮与电机 主轴直 接 连 接，省去了传 统 单 级高 速 鼓 风 机 的 增 速齿 轮 箱，并 且可以 通 过 调 节 转 速 灵活 调 节风 量，省去了进 出口导叶 装 置 ，结 构更简单了。这两 种 悬浮 类 鼓 风 机 虽说 属于同 一类型，但是从使用工况、抗冲击能力、故障率、寿命等 方面有着很大区别。下面从这两种悬浮 类 鼓风 机轴承 结构和原理两方面介绍。
磁悬浮风机简介及比较
磁悬浮风机简介及比较磁悬浮风机结构图磁悬浮技术主要针对其压缩机来说的，压缩机采用磁性轴承，运转时受磁力的作用，轴与轴承无接触转动，因此减少了齿轮传动产生的能量损失，转速更高，节能效果显著。
经检测对比，磁悬浮鼓风机的整机效率可达70%。
螺杆鼓风机作为一种容积式鼓风机，依靠双螺杆转子及与泵腔形成的若干相对独立的腔体；随旋转过程，腔体之间从大到小形成连续的周期性容积变化过程，容积最小时排出完成气体的输送。
过程中具有内压缩、强制送风的特点，负荷范围内，根据背压可以自适应调节排气压力，压力的变化对流量可以说不会产生影响，通过转速调节风量磁悬浮鼓风机是离心式鼓风机家族中的一员，利用每分钟数万转的高速旋转的叶片赋予被输送气体动能，并在出口处转化为压力能。
与螺杆鼓风机比较，它无法摆脱离心风机的一个通病，就是喘振，也可以理解为它必定存在一个工作不稳定的低效率区域，因此选择离心风机就需要避开对应的工况区域。
与此同时工况压力的变化，对磁悬浮鼓风机或者说对离心风机来说，会使出口风量会产生明显的变化。
明确点说就是会磁悬浮鼓风机的流量会随着出口阻力的增大而明显减少。
磁悬浮和空气悬浮鼓风机（压缩机）气量调节范围有限，实际调节范围75-100%，气量低于70%要放空，放空不及时会导致喘振，因此不适用于气量变化大的场合。
螺杆机采用变频调节方式，调节范围很宽，且无需放空，没有喘振。
螺杆鼓风机首先没有磁悬浮鼓风机的喘振风险，因此没有不利的工况区域，因此它的整体性能是平稳的，对终端压力的变化也有着极强的适应能力。
而磁悬浮鼓风机在理想状态下，它的能耗、噪音指标良好。
但实际中，很多工况往往会因各种原因发生变化，如终端负荷变动、气候温度变化等等都可能引起压力波动，导致工况偏离设计。
而一旦偏离设定的工况，磁悬浮鼓风机的性能指标也会发生变化，严重时会陷入恶性循环。
离心风机（压缩机）理论上效率高，但是设计工况点外效率衰减很快（效率曲线图为抛物线），设计工况点都是按照额定气量额定压力而设计，而实际运行中多数情况下设备都处于设计工况点以外的工况下运行，故磁悬浮和空气悬浮离心机的高效率并不能很好实现，而螺杆机效率近似直线，随工况变化效率下降不大。
磁悬浮风机原理及优势
磁悬浮风机原理及优势
磁悬浮风机是将磁悬浮轴承技术和高速电机技术融入传统风机之中，所形成的一种高效的节能环保的新型鼓风机，具有结构简单、高效智能、一体化、操作维护简单、运行费用低的显著优点，可广泛应用于污水处理、物料输送、食品医药、纺织印染、皮革制造、玻璃制造、钢铁冶金、烟气脱硫等项目中，节能效果显著，比正常罗茨风机效率提高40左右。
磁悬浮风机采用了高速永磁同步电机的直驱结构，将离心叶轮和电机驱动一体化集成设计。
他通过内置的位移传感器实时检测转子轴的振动、转子轴的空间间隙，降得到的信号送入磁悬浮轴承控制器进行调理、解析、运算、产生控制电流，再将该电流输入磁轴承绕转线圈，产生电磁力，从而实现转子轴的悬浮。
风机的主要功能是实现鼓风。
随转子轴一同做高速旋转的叶轮带动空气，对空气做功。
磁悬浮鼓风机采用磁悬浮轴承，无接触损失和机械损失，实现了高转速无级变转速调节，风机运行效率可高达84.5%，比传统的罗茨风机可以节25%以上的电能。
同时，机器采用高速永磁电机直接驱动，高效三元流叶轮直接安装在高速电动机的主轴上，整套设备集永磁同步直流电机、电驱磁悬浮轴承、高速变频、电磁滤波闭式冷却循环和自动控制一体化技术于一体，设备在运行中无任何摩擦。
设备运行平稳，综合效率达到设计要求，效率较齿轮传动式单极高速鼓风机提8%以上。
缺点是价格太贵，但是在设备使用两年后节
约下来的电费就比其他风机设备经济，简单的说买着贵，用着便宜。
磁悬浮风机因为其无摩擦，无润滑，免维护，噪音低，效率高，为高端客户接受，虽然总体价格较高，但是省电明显，客户受益明显。
磁悬浮鼓风机市场调研报告
磁悬浮鼓风机市场调研报告
磁悬浮鼓风机是一种新型的鼓风技术，使用磁力悬浮技术取代了传统的机械轴承，具有高效、低噪音、长寿命等优点。
市场调研表明，磁悬浮鼓风机市场前景广阔，同时也存在一些挑战。
首先，磁悬浮鼓风机在节能减排方面具有巨大的优势。
相比传统的鼓风机，磁悬浮鼓风机的效率更高，能够降低能耗。
同时，磁悬浮鼓风机的噪音也相对较低，能够提供更好的工作环境。
在大气污染治理日益严格的背景下，磁悬浮鼓风机具有巨大的发展潜力。
其次，磁悬浮鼓风机的使用寿命长。
由于使用磁力悬浮技术，磁悬浮鼓风机无需由机械轴承支撑，减少了磨损和故障的风险，因此具有更长的使用寿命。
这一点对于一些需要稳定可靠工作的行业来说，是非常有吸引力的。
然而，磁悬浮鼓风机也面临一些挑战。
首先，磁悬浮鼓风机的制造成本相对较高。
磁悬浮技术相对较为复杂，需要高精度的加工和装配，因此制造成本较高。
然而，随着技术的进步和规模效应的体现，磁悬浮鼓风机的制造成本有望逐渐降低。
其次，由于市场对磁悬浮鼓风机的需求尚未完全形成，市场竞争相对较为激烈。
当前市场上存在着多个厂商提供磁悬浮鼓风机，竞争激烈。
为了提高市场份额，厂商们需要不断提升产品品质和技术创新能力。
综上所述，磁悬浮鼓风机市场具有广阔的发展前景，但也面临
一定的挑战。
随着国家环保要求的不断提高以及科技进步带来的技术革新，磁悬浮鼓风机有望在未来成为鼓风行业的主流产品。
厂商们应不断加强研发，提升产品性能，同时降低制造成本，以满足市场需求。
磁悬浮鼓风机的感想
磁悬浮鼓风机的感想
缺点一：前期投入成本较高
磁悬浮风机由于其特殊的磁悬浮设计，所以有着无摩擦、没有振动，无需保养，节能降耗等优势，其价格会比传统鼓风机贵一些，前期一次性投入成本较高，所以弗洛德人性化的推出了先试用后付款的合作模式，免除客户对鼓风机节能效果的疑虑。
缺点二：低风量，低风压的场景不适用
磁悬浮风机采用永磁同步电机，最小装机功率一般在50千瓦左右，虽然自带变频但是在低风量（20m³/min），低风压（20kPa）的情况下，难以满足客户的节能需求，所以不建议采用磁悬浮风机，而建议采用传统鼓风机。
缺点三：磁悬浮风机一旦损坏，非专业人员无法自行维修
传统的三叶罗茨鼓风机或者离心鼓风机，都是鼓风机主机和控制柜是分开的，而且鼓风机主机多为机械结构，所以维修起来相对比较容易，但是由于磁悬浮风机为高度集成的高新技术设备，一旦损坏非专业人员无法自行维修。
这就相当考验磁悬浮风机供应商的售后维修能力了。
而弗洛德售后团队的1小时响应，全国48小时到现场的服务承诺，而且弗洛德有大量的配件库存，大大缩短了维修周期。
一般从机器发生故障到解决问题鼓风机正常运行不超过72小时，让客户
的利益得到了有效的保障。
综上所述，磁悬浮风机有着前期投入成本较高、低风量，低风压的场景不适用、磁悬浮风机一旦损坏，非专业人员无法自行维修这三个缺点，但是其节能降耗、无噪音等的突出优势让很多企业及市政项目上都有限考虑磁悬浮鼓风机，现在随着科技的发展，磁悬浮鼓风机技术也越来越成熟，风机稳定性越来越高，相信在未来磁悬浮风机一定会得到更多的认可和重视。

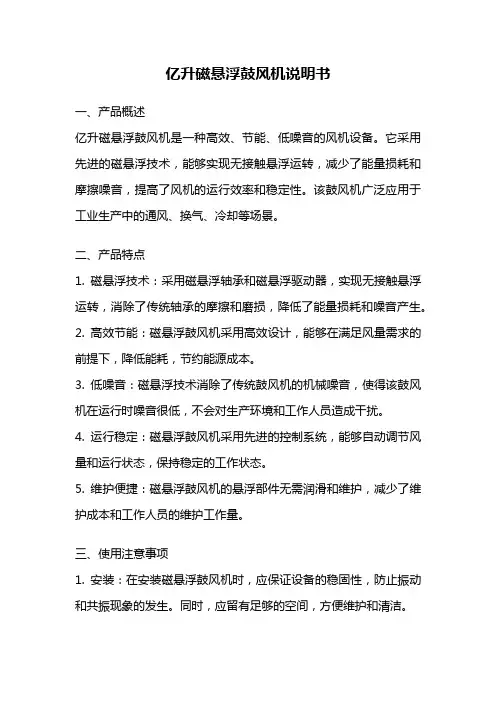

亿升磁悬浮鼓风机说明书
亿升磁悬浮鼓风机说明书一、产品概述亿升磁悬浮鼓风机是一种高效、节能、低噪音的风机设备。
它采用先进的磁悬浮技术，能够实现无接触悬浮运转，减少了能量损耗和摩擦噪音，提高了风机的运行效率和稳定性。
该鼓风机广泛应用于工业生产中的通风、换气、冷却等场景。
二、产品特点1. 磁悬浮技术：采用磁悬浮轴承和磁悬浮驱动器，实现无接触悬浮运转，消除了传统轴承的摩擦和磨损，降低了能量损耗和噪音产生。
2. 高效节能：磁悬浮鼓风机采用高效设计，能够在满足风量需求的前提下，降低能耗，节约能源成本。
3. 低噪音：磁悬浮技术消除了传统鼓风机的机械噪音，使得该鼓风机在运行时噪音很低，不会对生产环境和工作人员造成干扰。
4. 运行稳定：磁悬浮鼓风机采用先进的控制系统，能够自动调节风量和运行状态，保持稳定的工作状态。
5. 维护便捷：磁悬浮鼓风机的悬浮部件无需润滑和维护，减少了维护成本和工作人员的维护工作量。
三、使用注意事项1. 安装：在安装磁悬浮鼓风机时，应保证设备的稳固性，防止振动和共振现象的发生。
同时，应留有足够的空间，方便维护和清洁。
2. 电源：使用前请确保电源电压和频率与产品标牌一致，接地线应连接良好，确保安全使用。
3. 清洁：定期清洁鼓风机的外壳和进风口，防止灰尘和杂物进入风机内部，影响风机的正常运行。
4. 维护：定期检查鼓风机的运行状态，如果发现异常情况，应及时联系售后服务人员进行维修和处理。
四、技术参数1. 风量范围：根据不同型号，风量范围从1000立方米/小时至10000立方米/小时不等。
2. 风压范围：根据不同型号，风压范围从1000帕至5000帕不等。
3. 电源电压：根据不同型号，电源电压范围从220V至380V不等。
4. 功率：根据不同型号，功率范围从1千瓦至10千瓦不等。
5. 噪音：根据不同型号，噪音范围从60分贝至80分贝不等。
五、应用领域亿升磁悬浮鼓风机广泛应用于工业生产中的通风、换气、冷却等场景。
例如，它可用于工厂车间的通风换气，保持空气流通，改善工作环境；也可用于冷却设备，提高设备的工作效率和寿命；此外，在食品加工、化工生产、医药制造等领域也有广泛应用。
鼓风机的选型分析
鼓风机的选型分析1.1 单级离心鼓风机1、单级离心鼓风机一次购买成本较贵，一般可为罗茨风机的2～3倍，但在风量大于300m3/min时性能价格比相对罗茨鼓风机有优势。
大流量风机相对的占地面积小，可有效节省基建费用。
2、单级离心鼓风机转速高，一般超过20000r/min，运行噪音大。
风机满载效率高，一般效率可达75～80%，但难以实现变频控制，部分荷载能耗高，风量调节范围60～110%。
3、单级离心鼓风机控制系统复杂，风机维修件价格较高，设备大修对生产商依赖性大。
1.2 磁（空气）悬浮鼓风机1、磁（空气）悬浮鼓风机一次购买成本较贵，一般可为罗茨风机的2～3倍，但在大风量时性能价格比相对罗茨鼓风机有优势。
风机占地面积小，安装简单，噪音可低于85dB。
2、磁（空气）悬浮鼓风机可实现变频控制，风量调节范围40～110%，灵活度较大，风机转速超过20000r/min，效率可高达80%，且风机的运行监控参数较全，方便于工艺运行调整。
3、磁（空气）悬浮鼓风机非机械式接触结构，不需润滑，其主要部件磁悬浮轴承一般寿命为20年，常规维护成本较低。
但风机悬浮控制系统磁悬浮控制系统对电气系统要求高，尤其是电压的稳定平衡，电气故障一般都需依赖于生产商。
1.3罗茨鼓风机1、罗茨鼓风机一次购买价格较低，配套设备设施较多，一般需要有隔音设施，流量大于120m3/h时占地面积大，基建费用相对较大。
2、罗茨鼓风机效率一般低于70%，低于单级离心风机、磁（空气）悬浮鼓风机，尤其是高输出风量时，罗茨风机转速无法提高，效率较低。
3、罗茨鼓风机技术成熟稳定，运行操作要求也相对简单，风量调节范围30～110%。
风机常规维护、维修要求较低。
1.4 结论在低输出风量条件下，可选用简单可靠、价格较低的罗茨鼓风机。
如需高输出风量，则宜选用运行效率较高的单级离心鼓风机或磁（空气）悬浮鼓风机。
磁悬浮机组方案的优缺点
磁悬浮机组方案的优缺点1、节能高效；机组在部分负荷运行条件下，峰值效率COP高达12。
以一般空调系统全年运行统计，比其它冷水机组节电率高达35%2、日常维护费用低；磁悬浮机组系统运动部件少，没有复杂的油路系统、油冷却系统油过滤器等，无需每年清洗主机，只需要做蒸发、冷凝器水垢处理清洗，蒸发冷凝器一次清洗费用为0.1~0.2万，且可节省维护时间，避免因制冷需求高峰清洗机组造成不便3、运行噪音与振动低；磁悬浮机组没有机械摩擦，具有气垫阻隔震动，机组产生的噪音和振动极低，压缩机噪音低于77dB，无需减震垫或弹簧减震器和隔音机房。
4、高效无摩擦损耗；没有机械轴承和齿轮，没有机械摩擦损失，没有润滑油循环，纯制冷剂压缩循环，无需润滑油的加热或冷却，与传统的离心式轴承的摩擦损失相比，磁悬浮轴承的摩擦损失仅为前者的2％左右5、启动电流低：常规大螺杆机组的配用电机大，在启动的瞬间会产生的高冲击电流，一般达到200A-600A，波及电网的稳定，因此在电网设计时必须要考虑防护措施。
而磁悬浮机组的启动过程利用压缩机变频软启动的方式，使启动电流低至只有微不足道的6A，因此启动电流小，对电网的冲击低，电网设计不必进行专门的防护考虑。
6、系统可持续性高；常规大螺杆式机组系统含油就算每年清洗，由于润滑油残留及累积，能效损失至高将达25%，运行年限越长效率降低将越明显。
磁悬浮机组无油运行，不会存在润滑油残留及控制的问题，所以随着运行年限增加亦不会存在润滑油造成效率损失的问题。
7、绿色环保机组采用环保冷媒R134a, 对臭氧层损耗值（ODP）为0，属于正压型冷媒，避免了系统混入空气的危险。
8、抗喘振；压缩机控制模块中提供了压缩机安全运行的控制曲线，通过实时监测压缩机的运行状态，计算判断后对转速进行及时调整，确保压缩机始终运行在安全区域内。
其缺点就是造价较高，初期投资大。
冬季不用空调制热时，仍需为机组通电防冻；附件多，如补水阀、排气阀等，个别机型还需装膨胀水箱，增加泄漏点。
磁悬浮鼓风机与空气悬浮鼓风机的优劣势分析天津亿升
磁悬浮鼓风机与空气悬浮鼓风机的优劣势分析天津亿升磁悬浮鼓风机和空气悬浮鼓风机都是鼓风机的一种，它们在工业生产中起到通风、加压、循环和提供气流等关键作用。
然而，磁悬浮鼓风机和空气悬浮鼓风机在结构、性能和应用方面有所不同，下面将对两者的优劣势进行详细分析。
一、磁悬浮鼓风机优势：1.高速运转：磁悬浮鼓风机采用磁力悬浮技术，无需接触式轴承，摩擦阻力小，因此能够实现高速运转，提高了风机的风量和效率。
2.低噪音：由于没有接触轴承，磁悬浮鼓风机在运行时几乎没有噪音，使得工作环境更加安静。
3.高可靠性：磁悬浮鼓风机的轴承几乎没有磨损，能够有效减少维护和更换轴承的频率，大大延长了风机的使用寿命。
4.节能高效：磁悬浮鼓风机采用磁力悬浮技术消除了机械传动的能量损耗，能够显著提高风机的转换效率，从而节约能源。
劣势：1.成本较高：磁悬浮鼓风机的制造和维护成本较高，因为磁力悬浮技术相对较为复杂，对生产和技术要求较高。
2.适用范围有限：由于磁悬浮鼓风机的结构较为复杂，一般适用于高速、高流量等特殊要求的场合，对一般工业设备的适用范围有限。
二、空气悬浮鼓风机空气悬浮鼓风机采用气浮技术，通过气体压缩实现风机转子的悬浮和旋转，从而实现对气体的增压、输送等功能。
以下是空气悬浮鼓风机的优劣势分析：优势：1.安全可靠：空气悬浮鼓风机无接触式零部件，摩擦力小，因此在运行时几乎没有磨损，能够保证较长的使用寿命。
2.高效节能：由于采用气浮技术，空气悬浮鼓风机在运行中能够减少机械传动的能量损耗，从而提高风机的转换效率，节能效果显著。
3.适用范围广：空气悬浮鼓风机结构简单，体积小，适用于各种一般工业设备，具有较广泛的应用场合。
劣势：1.噪音较大：由于空气悬浮鼓风机在运行时需要通过气体压缩来实现悬浮和旋转，因此会产生一定的噪音，对工作环境造成一定的影响。
2.需要定期维护：虽然空气悬浮鼓风机的零部件摩擦力小，但由于工作原理的特殊性，还是需要进行定期的维护和检修。
空气悬浮鼓风机与磁悬浮鼓风机低压力工况下能耗分析
空气悬浮鼓风机与磁悬浮鼓风机低压力工况下能耗分析目前国内外污水处理工艺中膜吹扫鼓风机或者低水位运行曝气鼓风机，在水量比较大时一般都会选择风量很大，升压45kpa以下鼓风机对膜丝进行吹扫或者为生化池供气，而在这种工况下为什么空气悬浮离心式鼓风机相比磁悬浮离心式鼓风机能耗要大很多呢？下面通过空悬浮轴向轴承原理进行分析一下：空气悬浮鼓风机的轴向轴承是主轴止推盘靠外来气体压力调节轴向轴承上两侧的箔片，促使箔片与止推盘脱离来实现悬浮。
目前市面上空气悬浮鼓风机轴向轴承外来压力气体来源于蜗壳内的压缩气体（见图5）。
止推轴承结构轴承盘架、箔片、镀层组成见图6。
离心式鼓风机原理是自由态的空气被高速旋转的叶轮吸入叶轮内，随着叶轮的高速旋转增加叶轮内空气分子的动能，空气分子在离心力的作用下离开叶轮周边，高动能的空气分子碰到扩压器和蜗壳，将部分动能转化为压力势能，具有一定压力的空气通过蜗壳导流入管网，完成能量转化，克服水压、管网延程损压、曝气头损压，实现曝气或吹扫。
而自由态气体吸入叶轮时，会给叶轮一个轴向力N轴，叶轮及整根主轴产生前移，要想让整根轴保持悬浮无接触需要轴向轴承给轴一个反向推力N反推，当N反推≥N轴时，才能保证止推盘不与轴向轴承箔片接触，才能保证悬浮。
空气悬浮离心式鼓风机在低压力工况运行时，蜗壳内产生压力低，产生的反推力N反推很小；当进口风量很大时，进风口产生轴向吸力N轴很大，造成N轴＞N反推，这样造成止推盘无法与轴向轴承前部箔片脱离，直接接触摩擦，造成轴向轴承的损坏，所以市面上很少看到低压力空气悬浮鼓风机运行。
如果确实需要应用在低压力大风量工况中，空气悬浮厂家一般操作方法是，在风机蜗壳出口处增加憋压装置，强制迫使蜗壳内升压，保证N反推≥N轴，才能保证空气悬浮鼓风机处在悬浮状态。
因此生化池或膜池需求低压力大风量，空气悬浮鼓风机没法直接将空气压缩到工艺所需要的压力，而是需要压缩到一个更高压力，然后泄压到工艺所需压力。
磁悬浮鼓风机产品应用介绍及优势分析
磁悬浮鼓风机产品应用介绍及优势分析一、什么是磁悬浮鼓风机？磁悬浮鼓风机又称磁悬浮单级高速离心式鼓风机，在污水处理主要作用是往水中曝气来提高水中氧气的含量，从而除铁、除锰或促进需氧微生物降解有机物，达到除去可氧化沉淀的物质的目的。
磁悬浮鼓风机（magnetic levitation blower）是采用磁悬浮轴承的透平设备的一种。
其主要结构是鼓风机叶轮直接安装在电机轴延伸端上，而转子被垂直悬浮于主动式磁性轴承控制器上，不需要增速器及联轴器，实现由高速电动机直接驱动。
由变频器来调速的单级高速离心鼓风机，其核心是磁悬浮轴承和永磁电机技术，结构如图所示。
二、磁悬浮鼓风机主要工艺特点、1、高效叶轮：高效叶轮用三元流设计，且五轴加工技术保证了叶轮制造精度。
2、磁悬浮轴承：无机械磨损，能量低，半永久性寿命。
3、结构设计一体化：风机的进口过滤器、冷却系统、全自动防喘震系统、停电和故障保护系统等都实现了统一集成设计，用户不需要再单独采购其它的部件。
风机叶轮直接安装于电动机轴端，与控制系统一体化设计，集装于箱体内，结构简单、简洁。
4、安装维护方便：磁悬浮鼓风机的整体结构属于箱式结构，采用自平衡技术和主动减振设计，使得机体震动极小，因此，设备的安装无需做安装基础，一般的水平地面即可进行安装。
设备落地后连接管理即可开机使用，十分便捷。
5、系统模块化设计：根据用户流量不同，允许多台鼓风机并联工作，调节范围广，灵活性强。
三、磁悬浮鼓风机技术参数目前，我国自主知识产权的磁悬浮鼓风机系列型号已经逐渐完备，单机功率最大已经达到1MW，充分满足了我国大中小各类污水处理厂的使用需求，参数如下：（1）功率覆盖50kW至1MW，系列型号多样，可以满足不同用户的需求，还可以实现多机联动控制，多台设备协同工作，进一步提升效率。
（2）风量覆盖30m3/min至660m3/min，风量变频可调，单台设备风量调节范围高达50%，可以针对水质进行风量调节，与现在所推崇的精确曝气系统相匹配相适应。
空气悬浮鼓风机与磁悬浮鼓风机低压力工况下能耗分析
空气悬浮鼓风机与磁悬浮鼓风机低压力工况下能耗分析首先，简要介绍空气悬浮鼓风机和磁悬浮鼓风机的工作原理和特点。
磁悬浮鼓风机采用磁悬浮轴承技术，通过感应磁场和永磁体之间的作
用力来支撑和悬浮转子，从而实现转子与轴之间的无接触运转。
该鼓风机
具有高速运转、无需润滑和无需维修等优点。
在低压力工况下，鼓风机的能耗主要来自两部分，一部分是机械能的
损耗，另一部分是气体摩擦带来的损耗。
下面将对两种鼓风机在低压力工
况下的能耗进行分析比较。
首先，从机械能的损耗角度来看。
空气悬浮鼓风机的转子悬浮在气体
动力气垫上，与轴无物理接触，摩擦损耗极小，机械能损耗较低。
而磁悬
浮鼓风机采用磁悬浮轴承技术，同样没有物理接触，也能够大大减少机械
能的损耗。
因此，在低压力工况下，两种鼓风机的机械能损耗都相对较低。
其次，从气体摩擦带来的能耗角度来看。
空气悬浮鼓风机在转子周围
形成气体动力气垫，气体摩擦带来的能耗较小。
而磁悬浮鼓风机同样没有
物理接触，也没有气体摩擦带来的能耗。
因此，在低压力工况下，两种鼓
风机的气体摩擦带来的能耗都很低。
综上所述，无论是空气悬浮鼓风机还是磁悬浮鼓风机，在低压力工况
下的能耗都较低。
两种鼓风机在能效性能方面具有较大的优势，可以有效
降低能耗。
然而，具体的能耗还受到多个因素的影响，如运行条件、适用
范围等。
因此，选用合适的鼓风机要综合考虑多个因素，并结合实际情况
进行选择。
空气悬浮风机与磁悬浮风机对比
四、结构对比
磁悬浮风机结构复杂，风冷风扇、水冷附属设备等产生更多的功 率消耗，由于转速低，外置放空阀等诸多原因造成体积庞大。
控制系统 一个400瓦水泵
磁悬浮电机 水冷散热水箱
放空阀
出风口
高速电机
Hale Waihona Puke 风冷管空浮风机内部结构简洁，无需其他附属设备， 内置放空阀。
同一水厂同样运行工况下两种风机的实际运行参数对比：
磁悬浮风机的运行界面
JSD空浮风机的运行界面
压力（KPa）
流量M³/min
运转功率（KW） 设定SV值
温升（℃）
JSD空浮
60
83.2
86.6
69
48.6
国产磁悬浮 55.9
84
96.2
97.4
60.4
在达到同等水平的风量、风压的工况下，综合各参数对比表明：空浮风 机还有更大的调整空间，效率更高,从而体现了JSD空浮风机更高的性价比。
JSD空浮风机控制系统结 构简单，一目了然。
三 电机部分
磁悬浮电机采用风冷+水冷散热方式，电机外面的散热器会直接将热量散发到箱体内，对空 气进行了再次加热，从而会降低其气动效率；空气悬浮风机采用纯风冷散热方式，通过管道
把电机产生的热量直接排到室外，不会对风机房内的温度产生任何影响。
磁悬浮电机
空气轴承高速永磁电机
结束语
谢谢大家聆听！！！
7
空气悬浮风机与磁悬浮风 机对比
一、外观对比
外置放空 阀，安装 施工复杂， 周期长
内置放空 阀，安装 施工简便， 周期短
JSD空浮风机比国产磁悬浮风机体积小、重量轻，减少场 地面积，节约了施工成本。
二、电控系统对比
气浮机设备的优缺点你知道吗天津众迈介绍
气浮机设备的优缺点你知道吗天津众迈介绍气浮机设备的优缺点你知道吗天津众迈介绍什么是气浮机气浮设备是一类在水中通入或产生大量的微细气泡，使空气以高度分散的微小气泡形式附着在悬浮物颗粒上，造成密度小于水的状态，利用浮力原理使其浮在水面，从而实现固-液分别的水处理设备。
气浮方式可分为散气气浮、溶气气浮(包括真空气浮法)与电解气浮法。
目前在给水、工业废水和城市污水处理方面都有应用。
气浮设备较其它固-液分别设备具有投资少、占地面微小、自动化程度高、操作管理便利等特点。
气浮机主要用于固液或液液分别。
通过溶气和释放系统在水中产生大量的微细气泡，使其粘附于废水中密度与水接近的固体或液体微粒上，造成整体密度小于水的状态，并依靠浮力使其上升至水面，从而达到固液或液液分别的目的。
在水处理领域气浮机应用于以下方面：1、分别地表水中细小悬浮物，藻类等微聚体。
2、回收工业废水中有用物质，如造纸废水中纸浆等。
3、代替二沉池分别和浓缩水中污泥。
气浮法设备的优缺点(与沉淀法相比)⑴气浮法设备优点：气浮过程中增加了水中的溶解氧，浮渣含氧，不易腐化，有利于后续处理；气浮池表面负荷高，水力停留时间短，池深浅，体积小；浮渣含水率低，排渣便利；投加絮凝剂处理废水时，所需的药量较少。
⑵缺点：耗电多，比每立方米废水比沉淀法多耗电0.02～0.04KWh，运营费用偏高；废水悬浮物浓度高时，减压释放器简单堵塞，管理简单。
气浮法设备工作原理：气浮法设备的工作原理是在肯定的压力(0.35~0.45Mpa)下使适量空气与部分回流水在溶气罐内形成饱和溶气载体，经释放器突然减压而获得大量微细气泡，快速粘附于水中流淌颗粒、乳化油、澡类和经混凝反应的絮体上，造成絮体比重小于水的状态，被强制迅浮于水面，从而获得固液分别。
在成份简单的高难度废水处理的工艺组合时，气浮处理同时还伴附着曝气现象，降低了表面活性和有机浓度，使耗氧量大为降低，促进了废水的进一步净化，为下级处理供应了有利于达标的水质。
科技成果——磁悬浮离心式鼓风机技术
科技成果——磁悬浮离心式鼓风机技术磁悬浮离心式鼓风机（Magnetic Levitation Centrifugal Blower，简称MLCB）是一种基于磁悬浮技术的新型鼓风设备。
它通过利用磁力将鼓风机转子悬浮在气腔壳体内，消除了机械传动部件的摩擦和磨损，大大提高了鼓风机的效率和可靠性。
该技术在节能减排、环境保护、航天航空等领域具有广泛的应用前景。
传统鼓风机通常采用轴承和密封件来支撑鼓风机转子，并且需要通过机械传动来配合电机工作。
由于轴承和密封件经常受到高速旋转和高温的影响，容易产生磨损和泄漏问题，导致能耗增加、噪音大、维护成本高等问题。
而磁悬浮离心式鼓风机通过利用磁力浮起转子，实现了无接触运转，不仅消除了机械传动部件的摩擦和磨损，还减少了能耗和噪音，提高了鼓风机的效率和可靠性。
磁悬浮离心式鼓风机的核心技术是磁悬浮技术。
磁悬浮技术是一种利用永磁体和电磁线圈之间相互作用的技术，通过电磁控制使永磁体悬浮在一个特定的磁场中。
鼓风机转子上安装有永磁体，气腔壳体上则安装有电磁线圈，通过电流控制电磁线圈产生的磁场，实现转子的悬浮。
同时，在转子周围空间中还设置了传感器和控制系统，通过实时监测和调节磁场，维持转子的稳定悬浮状态。
磁悬浮离心式鼓风机相比于传统鼓风机具有很多优势。
首先，由于无接触运转，消除了机械传动部件的摩擦和磨损，使得鼓风机的寿命更长，维护成本更低。
其次，磁悬浮鼓风机的能耗更低，噪音更小，对环境的污染更小。
再次，磁悬浮鼓风机的启动速度快，响应速度快，能够更精确地控制风量和压力。
最后，磁悬浮技术可以实现高速旋转，使鼓风机的风量更大，适用于一些特殊的工业环境。
磁悬浮离心式鼓风机技术在实际应用中已经取得了一些成果。
目前，国内外已经有一些企业和科研机构开发出了具有国际领先水平的磁悬浮离心式鼓风机产品，并且已经在一些领域得到了应用。
例如，在石化、冶金、电站等行业，磁悬浮鼓风机可以用于输送气体、加热燃料等工艺过程中；在环境工程领域，磁悬浮鼓风机可以用于污水处理、废气处理等过程中。
空气悬浮鼓风机的优势
空气悬浮鼓风机的优势空气悬浮风机优势一、四大核心技术原有鼓风机是以齿轮加速方式使用的，它需要齿轮，轴承和润滑系统，且机械摩擦产生有极大的能量耗损，噪音等问题。
空气悬浮离心鼓风机解决了这些问题，它有4大核心技术：高效空气轴承，高速电机，精密铸造的高精度、高强度叶轮及自动化系统。
空气悬浮离心鼓风机采用一体化紧凑型设计，提高了安装，操作的便利性。
为客户大大节省能源和日常维护费用，提供清洁的作业环境。
所以具有技术先进，性能可靠，结构简单，体积小，节约能源，维护方便等特点。
（1）空气轴承：采用柔性表面支承的自作用式动压空气轴承，具有运行寿命长、可靠性高、稳定性好、承载能力强、耐高温能力强等特点。
采用气膜支撑，无需润滑。
避免空气二次污染，几乎没有功率损耗，节能效果明显。
动压空气轴承内部库仑摩擦的存在，抑止转子振动，转子振幅小于0.02mm/s。
转子通过20000次启停测试，是真正意义上的半永久性轴承。
（2）叶轮：叶轮选材为超高强度铝合金、不锈钢等，可实现在超高转速下的稳定运行。
五轴加工中心精密加工而成，采用三元设计理念，叶轮多变效率达到87%，叶轮通过115%超速实验测试。
（3）高速永磁电机：采用先进的电机技术，电机效率可达95~97%。
无极变速、高效节能、整体结构简单、功率密度高、调幅范围大、过载能力强、可靠性高。
（4）自动化系统：采用电机与变频器调速控制系统，PID自动调节风量风压，使风机工作范围内达到最经济运行状态。
控制系统对转速、风压、风量、温度等进行自检，具备防喘振和报警自动停机功能。
面板控制操作简便，一切数据一目了然，具有手动和自动操作功能。
控制系统通过放空装置，完成空载启动，在断电和报警情况下，实现安全停机。
二、产品七大优势空气悬浮离心鼓风机，不需要齿轮箱增速器及联轴器，由高速电机直接驱动，而电机采用变频器来调速。
鼓风机叶轮直接与电机结合，而轴被悬浮于主动式空气轴承控制器上。
因为没有物理接触和无需润滑油系统，所以空气悬浮离心鼓风机具有节能高效，无振动低噪音，无润滑油，运转控制便利，长寿命，无保养，设备安装空间小的七大特点。
空气悬浮风机与磁悬浮
某污水处理厂采用空气悬浮风机作为 曝气设备，实现了高效低耗的污水处 理。
应用领域与案例
应用领域
污水处理、水产养殖、气力输送、通 风等领域。
案例
某污水处理厂采用空气悬浮风机作为 曝气设备，实现了高效低耗的污水处 理。
03 磁悬浮技术
03 磁悬浮技术
定义与原理
定义
磁悬浮技术是指利用磁场力使物体悬浮于空中，不与地面接触的一种技术。
利用空气动力学原理，通过高压空气在转子与基座之间的间隙中形成“空气轴承”，使 转子在高速旋转时悬浮。无需润滑油，环保节能。
磁悬浮
利用磁场力使转子悬浮，转子与定子之间无机械接触。需要使用到磁铁和传感器，技术 较为复杂。
应用场景比较
空气悬浮风机
适用于各种工业领域，如化工、制药、食品 加工等，尤其在易燃易爆、高温高压等恶劣 环境下有广泛应用。
05 未来发展趋势与展望
技术创新与改进
高效能技术
随着技术的不断进步，空气悬浮风机 和磁悬浮技术将更加高效，能够提供 更强大的动力和更高的运行速度。
智能化控制
环保技术
随着环保意识的提高，未来的空气悬 浮风机和磁悬浮技术将更加注重环保， 采用更清洁、高效的能源，减少对环 境的影响。
通过引入先进的传感器和控制系统， 实现对空气悬浮风机和磁悬浮设备的 智能控制，提高运行稳定性和可靠性。
THANKS FOR WATCHING
感谢您的观看
THANKS FOR WATCHING
感谢您的观看
种类与特点
种类
根据工作原理和应用需求，可分为单级悬浮鼓风机和多级悬浮鼓风机。
特点
高效、低噪音、低维护、长寿命、无机械接触等。
种类与特点
磁悬浮鼓风机缺点及适用场合
磁悬浮鼓风机缺点及适用场合
磁悬浮鼓风机是一种新型的鼓风机，它采用了磁悬浮技术，具有高效、节能、低噪音等优点，因此在工业生产中得到了广泛应用。
然而，磁悬浮鼓风机也存在一些缺点，同时也有一些适用场合。
一、缺点
1.价格高昂
磁悬浮鼓风机的制造成本较高，因此价格也比传统的鼓风机要高出很多。
这对于一些中小型企业来说，可能会造成一定的经济压力。
2.维护成本高
磁悬浮鼓风机的维护成本也比传统的鼓风机要高。
由于其采用了磁悬
浮技术，需要定期更换磁悬浮轴承和电子元件，这会增加企业的维护
成本。
3.适用范围有限
磁悬浮鼓风机适用于一些对噪音和振动要求较高的场合，如医院、实
验室等。
但是在一些对噪音和振动要求不高的场合，传统的鼓风机仍
然是更好的选择。
二、适用场合
1.医院
医院是一个对噪音和振动要求非常高的场合，磁悬浮鼓风机的低噪音
和低振动特点使其成为医院中常用的鼓风机。
2.实验室
实验室中需要进行一些精密的实验，对噪音和振动的要求也非常高。
磁悬浮鼓风机的低噪音和低振动特点使其成为实验室中常用的鼓风机。
3.电子制造业
电子制造业对产品的精度要求非常高，而磁悬浮鼓风机的高效、低噪音、低振动等特点可以保证产品的质量。
总之，磁悬浮鼓风机虽然存在一些缺点，但是在一些对噪音和振动要
求较高的场合，它仍然是一种非常好的选择。
随着技术的不断发展，
相信磁悬浮鼓风机的性能和价格都会得到进一步的提升，使其在更多
的领域得到应用。
磁悬浮与空悬浮风机比较
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载磁悬浮与空悬浮风机比较地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容磁悬浮与空悬浮风机比较一、空气悬浮离心鼓风机是单级高速离心风机的一种。
它采用“超高速直联电机”、“空气悬浮轴承”和“高精度单级离心式叶轮”三大核心高端科技，具备无齿轮增速装置、无机械接触、无润滑系统、变频调速调节风量、低噪声、无振动和维护费用低等特点，与普通风机所不同的是非接触轴承采用空气悬浮轴承。
二、磁悬浮离心鼓风机是单级高速离心鼓风机的一种，其核心是磁悬浮轴承和永磁电动机技术。
关键部件为磁力轴承，利用常导磁吸原理，通过电磁吸力来实现转轴悬浮高速稳定无摩擦运转，利用位置传感器、功率放大器和PI运算器，实现对电动机转轴实时状态检测、调整和故障诊断，其主动控制能力能够有效抑制转轴的不平衡振动，有完备和严格的断电保护措施。
三、空气悬浮风机与磁悬浮风机共同技术特点。
1、节能高效。
采用悬浮轴承，无接触损失和机械损失，实现了高转速无极变转速调节，使得风机运行效率可高达95%左右。
2 、噪音低，体积小，安装方便。
所有部件（高速电动机、变频器、悬浮式轴承）集成安装在普通底座上，无需特殊固定基础，设备体积小、重量轻、安装操作方便，运行时低噪声和无振动，噪声等级＜80dB。
3、系统集成性高。
鼓风机本身已集成了就地控制和变频系统于一体，不需要单独设立变频柜及操作柜。
通过风机自身的控制面板就可以实现各种功能的设定和对流体温度、电机转数、出风压力、风量、消耗功率等进行参数的查询。
高效过滤器、冷却系统、全自动防喘震系统、停电和故障保护系统等都集中安装于风机机柜内部，实时触摸屏，为操作工人带来方便及减少操作事故的发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁悬浮鼓风机与空气悬浮鼓风机的优劣势分析
一、磁悬浮鼓风机
1、产品简介
亿昇科技磁悬浮鼓风机采用飞旋5自由度主动磁悬浮轴承和高速永磁同步电机，运用全球领先的透平机械技术研制而成。
磁悬浮鼓风机由高速永磁同步电机和高效三元流叶轮直连，无接触，无摩擦，无需润滑，彻底消除了传动损失；三元流叶轮采用高强度铝/钛合金，经100% X射线探伤和115% 超转速试验，确保高效可靠运转；磁悬浮鼓风机实现变频智能化控制，可以实现就地和远程控制；整机采用撬装机构，布置紧凑，安装便捷。
2、工作原理
空气进入磁悬浮高速永磁电机直接驱动的三元流叶轮，在高速旋转的叶轮带动下产生动能、压力势能，部分动能在扩压器和蜗壳流道中转化为压力势能，改变流动方向，最后经过排气管输入管网。
3、性能特点
4、优劣分析
磁悬浮鼓风机采用无接触、无机械摩擦的磁悬浮轴承和高速大功率永磁同步电机，直接驱动高效三元流叶轮，克服了传统鼓风机和气悬浮鼓风机的缺点，具有效率高、噪音低、故障少、不需润滑系统等优点，即使磁悬浮轴承发生了故障，依靠系统中的保护轴承，仍然可以使高速旋转的转子安全停机，不会导致设备的严重损坏。
二、空悬浮离心式鼓风机
1、简介
空悬浮离心式鼓风机技术将空气轴承和大功率高速永磁同步电机技术集成为高速电机，外加专用高速永磁电机变频器形成高速驱动器，驱动高速离心叶轮，使高速离心叶轮工作在最省电的工作区域，开发出高效的空悬浮离心式鼓风机。
2、工作原理；
空气悬浮鼓风机是容积式风机的一种，由离心叶轮与通流部件、空气轴承、高速永磁同步电机、控制系统组成，使用高速同步永磁电机直驱结构把离心叶轮及电机驱动一体化集成设计,实现转轴悬浮的功能。
有两个三叶叶轮在由机壳和墙板密封的空间中相对转动，因叶轮和叶轮、叶轮和机壳、叶轮和墙板之间的间隙极小，使得进气口形成真空状态，在大气压的作用下空气进入进气腔，然后叶轮中的两个叶片与墙板、机壳形成了一个密封腔，进气腔内的空气在叶轮转动的过程中，被两个叶片所形成密封腔不断地带到排气腔，同时因排气腔内的叶轮相互啮合，进而把两叶片间的空气挤压出来，如此连续的运转，空气不断的从进气口输送到出气口，实现了风机的鼓风。
3、技术特点
节能高效，空悬浮离心式鼓风机使用了空悬浮轴承，直联技术，高效叶轮，永磁无刷直流电机，无额外的摩擦，风机根据输出的风量自动调整电机功率的消耗，保持设备运行的高效率。
无保养，没有传统风机所必须齿轮箱及油性轴承，采用的一系列高新技术叶轮与电机不使用联轴器，直接连接，智能控制系统，提高供气系统运行的稳定性。
运转控制便利，可在个人电脑上对风机转数，压力，温度，流量等进行自检并定压运转，复核/无负荷运转，超负荷控制，通过防喘振控制等实现无人操作。
4、优劣分析
空气悬浮鼓风机采用无接触、无机械摩擦的空悬浮轴承和高速大功率永磁同步电机，直接驱动高效流体叶轮，克服了罗茨鼓风机，多级离心鼓风机，单级离心鼓风机与磁悬浮鼓风机的缺点，具有效率高、噪音低、故障少、不需润滑系统及等优点。
亿昇科技是专业生产磁悬浮离心式鼓风机的高端装备制造企业，坐落在天津滨海新区。
需要了解的可以直接登录官网查询（）。
