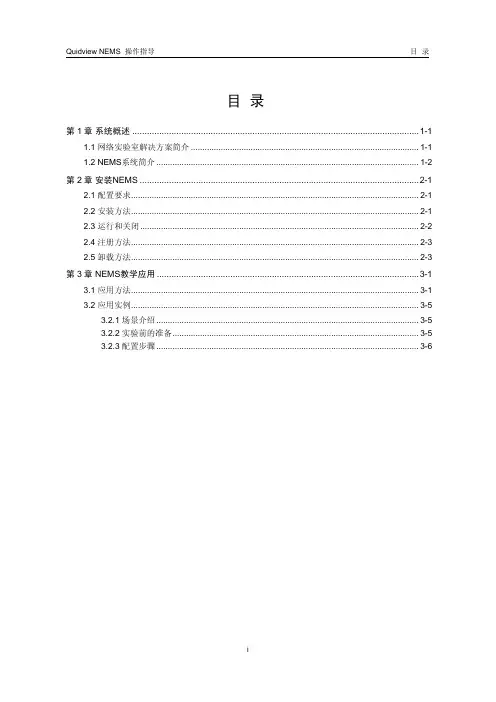

Quidview_NEMS操作指导
Quidview NEMS 操作指导目录目录第1章系统概述.....................................................................................................................1-11.1 网络实验室解决方案简介...................................................................................................1-11.2 NEMS系统简介..................................................................................................................1-2第2章安装NEMS..................................................................................................................2-12.1 配置要求.............................................................................................................................2-12.2 安装方法.............................................................................................................................2-12.3 运行和关闭.........................................................................................................................2-22.4 注册方法.............................................................................................................................2-32.5 卸载方法.............................................................................................................................2-3第3章 NEMS教学应用...........................................................................................................3-13.1 应用方法.............................................................................................................................3-13.2 应用实例.............................................................................................................................3-53.2.1 场景介绍..................................................................................................................3-53.2.2 实验前的准备...........................................................................................................3-53.2.3 配置步骤..................................................................................................................3-6第1章系统概述1.1 网络实验室解决方案简介网络实验室解决方案是华为3Com公司针对教育院校的网络教学实验需求推出的解决方案。
设备管理控制台(DMC)配置使用手册_08新版_V3.2
设备管理控制台（DMC）配置使用手册Hangzhou H3C Technologies Co., Ltd.杭州华三通信技术有限公司/solutionAll rights reserved版权所有侵权必究声明Copyright © 2008 杭州华三通信技术有限公司及其许可者版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
H3C、Aolynk、、IRF、H3Care、、Neocean、、TOP G、SecEngine、SecPath、COMWARE、VVG、V2G、V n G、PSPT、NetPilot、XGbus 均为杭州华三通信技术有限公司的商标。
对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。
修订记录目录第1章设备管理控制台概述 (8)1.1 设备管理控制台的主要功能 (8)1.2 DMC的优点 (10)1.3 DMC配置举例 (10)1.3.1 组网描述 (10)1.3.2 组网图 (11)1.3.3 配置步骤 (11)1.3.4 验证 (12)1.3.5 注意事项 (12)1.4 DMC在网络实验室解决方案中的应用 (12)第2章 DMC硬件配置 (14)2.1 主机特性 (14)2.1.1 系统规格 (14)2.1.2 主机外观 (15)2.2 8ASE/16ASE模块 (15)2.2.1 模块简介 (15)2.2.2 接口属性 (16)2.2.3 接口指示灯 (16)2.2.4 接口连接电缆 (17)第3章 DMC软件配置 (20)3.1 文件的获取和上传 (20)3.1.1 http.zip文件的获取 (20)3.1.2 http.zip文件的上传 (20)3.2 进入系统视图 (22)3.3 Telnet重定向配置 (22)3.3.1 TTY编号规则 (22)3.3.2 配置异步接口为流模式 (23)3.3.3 启动Telnet重定向功能 (24)3.3.4 配置监听端口 (24)3.3.5 配置用户界面其他相关参数 (25)3.3.6 断开Telnet重定向连接 (25)3.4 DMC功能模块配置 (26)3.4.1 用户管理 (26)3.4.2 DMC模块相关命令 (28)3.4.3 DMC配置文件 (29)3.4.4 正则表达式的使用 (31)3.5 DMC模块的Web接口 (32)3.5.1 登录DMC (32)3.5.2 浏览实验设备 (34)3.5.3 反向Telnet到实验设备 (35)3.5.4 管理实验设备 (35)3.5.5 清除设备配置 (38)3.5.6 重新检测相连设备 (39)3.5.7 退出登录 (39)3.5.8 Telnet到控制台 (39)3.5.9 关于我们 (40)第4章 FAQ (41)第5章附录 (43)插图目录图1-1 设备管理控制台在实验台中的位置 (8)图1-2 网络实验室组网示意图 (9)图1-3 DMC典型配置举例 (11)图1-4 网络实验室组网示意图 (13)图2-1 H3C AR 28-11前面板图 (15)图2-2 H3C AR 28-11后面板图 (15)图2-3 8ASE模块面板 (16)图2-4 16ASE模块面板 (17)图2-5 备份口电缆示意图 (17)图2-6 配置口电缆示意图 (18)图2-7 连接电缆线序 (18)图2-8 以太网电缆示意图 (18)图3-1 TFTP Server应用程序界面示意图 (21)图3-2 DMC用户登录页面 (33)图3-3 DMC浏览实验设备 (34)图3-4 DMC实验设备配置 (35)图3-5 DMC管理实验设备 (36)图3-6 DMC管理员登录页面 (37)图3-7 DMC管理员登录失败页面 (38)图3-8 DMC清除实验设备配置 (39)图3-9 Telnet到设备管理控制台（DMC） (40)图4-1 Web浏览器Telnet客户端配置页面 (41)表格目录表 2-1 H3C AR 28-10/28-11路由器系统说明表 (14)表 2-2 8ASE/16ASE模块接口属性 (16)表 3-1 配置步骤列表 (20)表 3-2 用TFTP下载文件 (21)表 3-3 进入系统视图 (22)表 3-4 配置异步接口为流模式 (23)表 3-5 建立Telnet重定向连接 (24)表 3-6 配置用户界面的相关选项 (24)表 3-7 配置用户界面的相关选项 (25)表 3-8 配置断开Telnet重定向连接 (25)表 3-9 配置登录用户界面的认证方式 (26)表 3-10 DMC模块相关操作命名 (28)表 3-11 dmc device-type show命令显示信息描述表 (28)表 3-12 正则表达式的元字符描述 (31)设备管理控制台配置使用手册关键词：DMC；网络实验室摘要：本文档详细描述了H3C网络实验室的实验设备管理控制台（DMC）设备的使用方法。
CD-MD使用说明书.
CD-MD使用说明书.CD/MD型钢丝绳式电动葫芦说明书中国天津起重设备有限公司前言尊敬的客户：您好，感谢您使用我公司产品，请您在安装使用之前一定要仔细阅读本说明书，以帮助您正确安装，使用该产品。
希望您提出宝贵意见。
多谢！目录1. 产品一般介绍 (1)2. 安装说明 (3)3. 维护保养 (4)4. 型号说明 (6)5. 主要性能参数及结构尺寸 (6)6. 备件图 (22)7. 轴承表 (23)8. CD和MD型电动葫芦的选择 (25)9. 附图 (27)1. 产品一般介绍CD和MD型电动葫芦，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，它可以在水平方向做直线往复运行和曲线循环运行，既可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。
1.1 使用条件1.1.1 电源为三相交流50Hz，380V或60Hz、220V等。
1.1.2 使用环境温度为-20℃~+40℃，相对湿度不大于85%（25℃），海拔高度应不超过1000m,超过1000m时，应按GB/T755有关规定执行。
1.1.3 机构工作级别为M3、M41.1.4 对于精密安装、装卡工作、造型等要求有精细调整工作的场合，CD型电动葫芦不能满足要求，应采用MD型电动葫芦，它有二个起升速度（8/0.8m/min和7/0.7m/min）。
1.1.5 CD（单速）、MD（双速）型电动葫芦的机构部分是完全一样的，其电气装置稍有区别，参看电气原理图。
MD型电动机是由大小功率的两个电动机组成双电机组。
见图1，图2。
1.2 起重量：0.5，1，2，3，5，10，12.5，16吨，结构形成有五种：AB，A，B，C，D。
1.3减速器：它是独立的部件，三级传动，全部为斜齿轮经过渗碳淬火，具有高强度，耐磨。
齿轮轴被滚动轴承支承并浸在油中，输出轴为空心轴，端部带有重型花键以驱动卷筒转动。
维玛森 RS 126-8851 电身电压监视器 安装、操作和维护手册说明书
Made in theFigure 1. RS 126-8851 Body Voltage MonitorDescriptionThe RS Body Voltage Monitor is a single station continuousC D E FFRONT VIEWG HIJREAR VIEWFigure 3. Installing the Body Voltage Monitor WorksurfaceMat Monitor CordMonitor Ground CordTool Monitor CordMetal Tool Fixturedamage.NOTE: All Body Voltage Monitors are packaged with a wire shorting the tool terminal to the ground terminal. This is to prevent the tool circuit from alarming when not in use. 1 megohm resistorDual Layer Rubber or Dissipative 3-Layer Vinyl or Micastat ® Dissipative Laminate with conductive buried layers. The Body Voltage Monitor is not recommended for use with homogeneous matting.OperationUSING THE MONITOR1. Fit the wristband snugly onto your wrist.2. Snap the wrist cord to the wristband.3. Plug the wrist cord into the monitored jack labeled“OPR”. The corresponding operator LED will illuminate solid green. This indicates that the operator is properly grounded.4. If this does not happen, examine the wrist cordfor continuity or damage and your wristband to ensure that it fits securely. If you have dry skin, apply an approved dissipative hand lotion.SpecificationsFigure 6. Using the Body Voltage Monitorappropriate terminal block connection located on the back of the monitor.4. Route the mat monitor cord from the back of the monitor to the worksurface mat. Use either the included push and clinch snap or washer and screw to secure the cord to the mat (see Figure 5). The worksurface mat requires its ground cord to have an embedded 1 megohm resistorsuch as the RS 798-9335 (see Figure 3).5. Attach the tinned wire end of the included ground cord toFigure 5. Screw allows ground cord to be bolted to mat to keep cord from disconnecting Figure 4. Body Voltage Monitor with included mounting bracket the appropriate terminal block connection on the back of the monitor. Attach the ring terminal end to a ground point. It is important that this ground cord is attached to a different ground point than that of the worksurface mat. The face plate screw of a grounded AC wall outlet may provide a convenient connection point.6. If applicable, attach the tinned wire end of the toolmonitor cord to the appropriate terminal block connection on the back of the monitor. The included alligator clip or ring terminal may be applied to the banana plug for a secure connection to the grounded metal tool fixture that you choose to monitor.7. Connect the DC power supply to the power jack located on the back of the monitor. Route the wire from the supply to a nearby AC outlet and plug it into the outlet. Make sure the voltage and frequency match those listedon the power supply. The monitor is now powered.NOTE: Worksurface must have a conductive layer such as。
105048_蒂森门机控制器说明
蒂森门机控制器说明1 电源的接线将相线接到端子1，中线接到端子2，地线接到外壳接地标志处好端子32 控制线的连接各控制输入端子4,5,6,7 与公共端子11之间应为无源触点(常开触点)3 输出线的连接可采用无源器件耦合输出到电梯控制柜，根据参数II1的设置，无源器件可为常开触点或常闭触点。
4 电机的连接输出端子U,V,W必须与电机的U,V,W耦合，电机线尽可能短，电机输出端子不得短路接地。
5 控制器端子描述端子号端子符号功能描述控制LED1 PH 电源相线2 N 电源中线3 E 接地4 11 开门指令L15 12 关门指令L26 13 光幕指令L37 14 强制关门指令L48 15 无功能L59 16 无功能L6’10 17 无功能L711 C 输入信号11到17的公共端12,13 继电器1 开门输出触点L9 14,15 继电器2 开门（重开门）输出触点L10 16,17 继电器3 门位置输出触点L11 18,19 继电器4 关门到位输出触点L1220 D 编码器A相脉冲输入L1521 TH 编码器B脉冲输入L1622 + 编码器电源电压+20V23 C 编码器电源接地GND3a Earth 编码器电缆屏蔽端24,25,26 U.V,W 电机接线端6 编码器接线指导黄色A相脉冲输出，绿色B相脉冲输出，棕色电源电压（DC20V）白色电源电压（0V）7控制器的调试与操作@检查总电源，检查现场电压是否符合门机控制器的电源要求（220V,50HZ）@将轿门定位到半开状态，用手将轿门拉到半开状态，以便接通电源盒输入指令后确定门的运行方向@接通电源，检查门运行方向，接通电源，屏幕显示“。
—”，按参数值+几次，注意轿门是否向关门方向移动。
如果轿门向关门方向移动，则说明电机接线正确。
如果轿门向开门方向移动，则必须交换两个相线来改变电机的转向。
@启动自学习运行，检查电机转向后可启动自学习运行，自学习方法：按下参数值+，直至门完全关闭，然后又完全打开，通过开门指令、门首先完全关闭，然后又完全打开。
MXconfig Series 工业网络配置工具说明说明书
MXconfig SeriesIndustrial network configuration toolFeatures and Benefits•Mass managed function configuration increases deployment efficiency andreduces setup time•Mass configuration duplication reduces installation costs•Link sequence detection eliminates manual setting errors•Configuration overview and documentation for easy status review andmanagement•Three user privilege levels enhance security and management flexibility1IntroductionMoxa’s MXconfig is a comprehensive Windows-based utility that is used to install,configure,and maintain multiple Moxa devices on industrial networks.This suite of useful tools helps users set the IP addresses of multiple devices with one click,configure the redundant protocols and VLAN settings,modify multiple network configurations of multiple Moxa devices,upload firmware to multiple devices,export or import configuration files,copy configuration settings across devices,easily link to web and Telnet consoles,and test device connectivity.MXconfig gives device installers and control engineers a powerful and easy way to mass configure devices,and it effectively reduces the setup and maintenance cost.Device Discovery and Fast Group Configuration•Easy broadcast search of the network for all supported Moxamanaged Ethernet devices•Mass network setting(such as IP addresses,gateway,and DNS)deployment reduces setup time•Deployment of mass managed functions increases configurationefficiency•Security wizard for convenient setup of security-related parameters•Multiple grouping for easy classification1•User-friendly port selection panel provides physical portdescriptions1•VLAN Quick-Add Panel speeds up setup time1•Deploy multiple devices with one click using CLI executionFast Configuration Deployment•Quick configuration:copies a specific setting to multiple devices and changes IP addresses with one clickLink Sequence Detection•Link sequence detection eliminates manual configuration errorsand avoids disconnections,especially when configuringredundancy protocols,VLAN settings,or firmware upgrades for anetwork in a daisy-chain topology (line topology).•Link Sequence IP setting (LSIP)prioritizes devices and configuresIP addresses by link sequence to enhance deployment efficiency,especially in a daisy-chain topology (linetopology).Unlock Devices and User Privileges•Mass device unlocking and password file export for quick unlocks.•Three user privilege levels to enhance management flexibility and security:Admin,Supervisor,and Operator.2Configuration Overview and Documentation•Useful mass status overview and configuration check for eachmanaged function.•Generate reports on each managed function for multiple devices inthe network.2•Export multiple configuration files with flexible filenames and import multiple configuration files to multiple devices.•Export device list for easy backup,and import device list for quick searching2SpecificationsHardware RequirementsRAM2GB Hardware Disk Space10GB OSWindows 7(32/64-bit),Windows 10(32-64-bit),Windows Server 2012(32/64-bit)CPU 2GHz or faster dual-core CPUSupported DevicesAWK Products MXconfig Java Version:AWK-1121Series(v1.4or higher)AWK-1127Series(v1.4or higher)AWK-1131A Series(v1.11or higher)AWK-1137C Series(v1.3or higher)AWK-3121Series(v1.10or higher)AWK-3121-SSC-RTG Series(v1.4or higher)AWK-3121-M12-RTG Series(v1.4or higher)AWK-3131Series(v1.2or higher)AWK-3131-M12-RCC Series(v1.0or higher)AWK-3131A Series(v1.3or higher)AWK-3131A-RTG Series(v1.8or higher)AWK-4121Series(v1.10or higher)AWK-4131Series(v1.2or higher)AWK-4131A Series(v1.3or higher)AWK-5222Series(v1.7or higher)AWK-5232Series(v1.3or higher)AWK-6222Series(v1.7or higher)AWK-6232Series(v1.3or higher)EDR Products MXconfig Java Version:EDR-810Series(v3.2or higher)EDR-G902Series(v4.2or higher)EDR-G903Series(v4.2or higher)MXconfig Non-Java Version:EDR-810Series(v3.2or higher)EDR-G902Series(v4.2or higher)EDR-G903Series(v4.2or higher)EDR-G9010Series(v1.0or higher)EDS Products MXconfig Java Version:EDS-405A/408A Series(v3.1or higher)EDS-405A/408A-EIP Series(v3.1or higher)EDS-405A/408A-PN Series(v3.1or higher)EDS-405A-PTP Series(v3.3or higher)EDS-505A/508A/516A Series(v3.1or higher)EDS-510A Series(v3.1or higher)EDS-518A Series(v3.1or higher)EDS-510E/518E Series(v4.0or higher)EDS-528E Series(v5.0or higher)EDS-G508E/G512E/G516E Series(v4.0or higher)EDS-G512E-8PoE Series(v4.0or higher)EDS-608/611/616/619Series(v3.1or higher)EDS-728Series(v3.1or higher)EDS-828Series(v3.1or higher)EDS-G509Series(v3.1or higher)EDS-P510Series(v3.1or higher)EDS-P510A-8PoE Series(v3.1or higher)EDS-P506A-4PoE Series(v3.1or higher)EDS-P506E-4PoE Series(v5.5or higher)MXconfig Non-Java Version:EDS-405A/408A Series(v3.1or higher)EDS-405A/408A-EIP Series(v3.1or higher)EDS-405A/408A-PN Series(v3.1or higher)EDS-405A-PTP Series(v3.3or higher)EDS-505A/508A/516A Series(v3.1or higher)EDS-510A Series(v3.1or higher)EDS-518A Series(v3.1or higher)EDS-510E/518E Series(v4.0or higher)EDS-528E Series(v5.0or higher)EDS-G508E/G512E/G516E Series(v4.0or higher)EDS-G512E-8PoE Series(v4.0or higher)EDS-608/611/616/619Series(v3.1or higher)EDS-728Series(v3.1or higher)EDS-828Series(v3.1or higher)EDS-G509Series(v3.1or higher)EDS-P510Series(v3.1or higher)EDS-P510A-8PoE Series(v3.1or higher)EDS-P506A-4PoE Series(v3.1or higher)EDS-P506E-4PoE Series(v5.5or higher)ICS Products MXconfig Java Version:ICS-G7526/G7528Series(v3.1or higher)ICS-G7826/G7828Series(v3.1or higher)ICS-G7748/G7750/G7752Series(v3.1or higher)ICS-G7848/G7850/G7852Series(v3.1or higher)ICS-G7526A/G7528A Series(v4.0or higher)ICS-G7826A/G7828A Series(v4.0or higher)ICS-G7748A/G7750A/G7752A Series(v4.0or higher)ICS-G7848A/G7850A/G7852A Series(v4.0or higher)MXconfig Non-Java Version:ICS-G7826/G7828Series(v3.1or higher)ICS-G7748/G7750/G7752Series(v3.1or higher)ICS-G7848/G7850/G7852Series(v3.1or higher)ICS-G7526A/G7528A Series(v4.0or higher)ICS-G7826A/G7828A Series(v4.0or higher)ICS-G7748A/G7750A/G7752A Series(v4.0or higher)ICS-G7848A/G7850A/G7852A Series(v4.0or higher) IEX Products MXconfig Java Version:IEX-402Series(v1.0or higher)IEX-408E Series(v4.0or higher)MXconfig Non-Java Version:IEX-402Series(v1.0or higher)IEX-408E Series(v4.0or higher)IKS Products MXconfig Java Version:IKS-6726/6728Series(v3.1or higher)IKS-G6524Series(v3.1or higher)IKS-G6824Series(v3.1or higher)IKS-6728-8PoE Series(v3.1or higher)IKS-6726A/6728A Series(v4.0or higher)IKS-G6524A Series(v4.0or higher)IKS-G6824A Series(v4.0or higher)IKS-6728A-8PoE Series(v4.0or higher)MXconfig Non-Java Version:IKS-6726/6728Series(v3.1or higher)IKS-G6524Series(v3.1or higher)IKS-G6824Series(v3.1or higher)IKS-6728-8PoE Series(v3.1or higher)IKS-6726A/6728A Series(v4.0or higher)IKS-G6524A Series(v4.0or higher)IKS-G6824A Series(v4.0or higher)IKS-6728A-8PoE Series(v4.0or higher)ioLogik Products MXconfig Java Version:ioLogik E1200Series(v3.2or higher)ioThinx Products MXconfig Java Version:ioThinx4510Series(v1.3or higher)MDS Products MXconfig Java Version:MDS-G4012Series(v1.1or higher)MDS-G4020Series(v1.1or higher)MDS-G4028Series(v1.1or higher)MXconfig Non-Java Version:MDS-G4012Series(v1.1or higher)MDS-G4020Series(v1.1or higher)MDS-G4028Series(v1.1or higher)MDS-G4012-L3Series(v2.0or higher)MDS-G4020-L3Series(v2.0or higher)MDS-G4028-L3Series(v2.0or higher)MGate Products MXconfig Java Version:MGate MB3170/MB3270Series(v4.2or higher)MGate MB3180Series(v2.2or higher)MGate MB3280Series(v4.1or higher)MGate MB3480Series(v3.2or higher)MGate MB3660Series(v2.5or higher)MGate EIP3270Series(v2.0or higher)MGate5101-PBM-MN Series(v2.2or higher)MGate5102-PBM-PN Series(v2.3or higher)MGate5103Series(v2.2or higher)MGate5105-MB-EIP Series(v4.3or higher)MGate5108Series(v2.4or higher)MGate5208Series(v2.4or higher)MGate5109Series(v2.3or higher)MGate5111Series(v1.3or higher)MGate5114Series(v1.3or higher)MGate5118Series(v2.2or higher)MGate5217Series(v1.0or higher)NPort Products MXconfig Java Version:NPort S8000Series(v1.3or higher)NPort S9000Series(v1.0or higher)NPort5110Series(v3.8or higher)NPort5130/5150Series(v3.8or higher)NPort5000AI-M12Series(v1.4or higher)NPort5200Series(v2.10or higher)NPort5400Series(v3.13or higher)NPort5600Series(v3.9or higher)NPort5100A Series(v1.5or higher)NPort5200A Series(v1.5or higher)NPort5610-8-DT/5610-8-DT-J/5650-8-DT/5650I-8-DT/5650-8-DT-J Series(v2.6orhigher)NPort5610-8-DTL/5650-8-DTL/5650I-8-DTL Series(v1.5or higher)NPort IA5000Series(v1.6or higher)NPort IA5150A/IA5150AI/IA5250A/IA5250AI Series(v1.4or higher)NPort IA5450A/IA5450AI Series(v1.6or higher)NPort6000Series(v1.21or higher)PT Products MXconfig Java Version:PT-7528Series(v3.1or higher)PT-7710Series(v3.1or higher)PT-7728Series(v3.1or higher)PT-7828/7828-PTP Series(v3.1or higher)PT-G7509Series(v3.1or higher)PT-508/510Series(v3.1or higher)PT-G7728Series(v5.4or higher)PT-G7828Series(v5.4or higher)MXconfig Non-Java Version:PT-7528Series(v3.1or higher)PT-7710Series(v3.1or higher)PT-7728Series(v3.1or higher)PT-7828/7828-PTP Series(v3.1or higher)PT-G7509Series(v3.1or higher)PT-508/510Series(v3.1or higher)PT-G7728Series(v5.4or higher)PT-G7828Series(v5.4or higher)SDS Products MXconfig Non-Java Version:SDS-3008Series(v2.1or higher)SDS-3016Series(v2.1or higher)TAP Products MXconfig Java Version:TAP-213Series(v1.2or higher)TAP-323Series(v1.8or higher)TN Products MXconfig Java Version:TN-4500A Series(v3.5or higher)TN-5508/5510Series(v3.1or higher)TN-5516/5518Series(v3.1or higher)TN-5916Series(v1.2or higher)MXconfig Non-Java Version:TN-4500A Series(v3.5or higher)TN-4908Series(v1.0or higher)TN-5508/5510Series(v3.1or higher)TN-5516/5518Series(v3.1or higher)TN-5916Series(v1.2or higher)VPort Products MXconfig Java Version:VPort26A-1MP Series(v1.2or higher)VPort36-1MP Series(v1.1or higher)VPort P06-1MP-M12Series(v2.2or higher)WAC Products MXconfig Java Version:WAC-1001Series(v2.1or higher)WAC-2004Series(v1.6or higher)©Moxa Inc.All rights reserved.Updated Jan04,2022.This document and any portion thereof may not be reproduced or used in any manner whatsoever without the express written permission of Moxa Inc.Product specifications subject to change without notice.Visit our website for the most up-to-date product information.。
维电网络安全套件多设备版（麦凯夫应用）引导设置指南说明书
Verizon Internet Security Suite Multi-Device Powered by McAfeeInstallation Guide for Multi Devices for Residential UsersContentsIntroduction 3System requirements 4Installing Verizon Internet Security Suite Multi-Device 6 Downloading your software 6 Sign in to Security Dashboard 6Choose your device 7Download your software on this computer 7Download your software on another computer 8Download your software on a smartphone 8Download your software on a tablet 8 Troubleshooting your installation 10IntroductionNow that you’ve installed Verizon Internet Security Suite Multi-DevicePowered by McAfee software on your computer, you should protectyour other devices. This guide helps you download and install VerizonInternet Security Suite Multi-Device Powered by McAfee on anothercomputer, tablet or smartphone.Verizon Internet Security Suite Multi-Device software for your computeris a proactive, always-updating, security bundle that helps protect youridentity and your computer from viruses, spyware, email and IM scams,and hackers and online predators.You can also install Verizon Internet Security Suite Multi-Device softwareon your tablet or smartphone. Then, you can lock and locate your deviceif it’s lost. And if you think it’s s tolen, you can even wipe its data toprotect your private information.Your product subscription allows you to install SafeKey passwordmanager on all your devices. SafeKey securely stores your usernamesand passwords for your favorite sites, and logs in for you—with just oneclick.System requirementsYour devices must meet these minimum system requirements to runVerizon Internet Security Suite Multi-Device Powered by McAfee.Windows computers▪IBM-compatible personal computer, 1 GHz processor or higher▪One of these Windows operating systems:- Microsoft Windows XP (32-bit) with Service Pack 3 (SP3) or later- Windows Vista (32 or 64-bit) with Service Pack 1 (SP1) or later- Windows 7 (32 or 64-bit) with Service Pack 1 (SP1) or later- Windows 8 (32 or 64 bit)- Windows 8.1 (32 or 64 bit)▪500 MB hard disk space▪512 MB RAM for Windows XP, or 2 GB RAM for all other Windowsoperating systems▪1024 x 768 resolution or higher▪Microsoft Internet Explorer 7.0 or later, or Mozilla Firefox 4.0 orlater, or Google Chrome 10.0 or later▪Internet connectionMac computers▪Apple Macintosh computer with Intel Core processor (werecommend a Core 2 Duo processor)▪Mac OS X 10.7 (Lion), or 10.8 (Mountain Lion), or 10.9 (Mavericks)▪300 MB hard disk space▪ 2 GB RAM▪1024 x 768 resolution or higher▪Mozilla Firefox 12 or later, or Apple Safari 5.0 or later (required forSiteAdvisor browser plug-in)▪Internet connectionSmartphones▪Google Android 2.3 and 4.0 ▪iOS 5 or laterTablets▪Google Android 2.3 and 4.0 ▪iOS 5 or laterInstalling Verizon Internet Security Suite Multi-DeviceYou can install your Verizon Internet Security Suite Multi-DevicePowered by McAfee software on another computer, tablet orsmartphone in a few simple steps. Before you begin, make sure that yourdevice meets the minimum system requirements and is connected to theInternet.Downloading your softwareYou can download your Verizon Internet Security Suite Multi-DevicePowered by McAfee software when you sign in to your Verizon account.From the Security Dashboard you can download your software onanother computer, tablet or smartphone, monitor and manage thesecurity status of all your devices, and lock, locate or wipe data on yoursmartphone or tablet.Sign in to Security Dashboard1 Go to the Verizon website () and sign in to MyVerizon.2 From the left menu, select My Services, and then select InternetSecurity Suite.3 In the Broadband Essentials & Extras Management pane, clickManage.4 Click Security Dashboard.Choose your device1 On your Security Dashboard, click the + tab.2 Select the device you want to protect.Download your software on this computer1 To protect this computer, click Download.2 Choose your software, and then click Download.3 Accept the McAfee License Agreement, and then click Download.Download your software on another computer1 To protect another computer, click Send Link.2 Choose your software, and then click Next.3 Enter your email, and click Send.Download your software on a smartphone1 To protect a smartphone, click Send Link.2 Select the smartphone you want to protect.3 Choose your software, and then click Next.4 Enter your country and phone number.5 Choose if you want to receive the download link in a text or an email.If you choose email, enter your email.6 Click Send Text or Send Email.Download your software on a tablet1 To protect a tablet, click Send Link.2 Select the tablet you want to protect.3 Choose your software, and then click Next.4 Enter your country and nickname your tablet.5 Enter your email.6 Click Send Email.Troubleshooting your installationHere are the most common problems that you might encounter duringyour software installation, and solutions to fix them.▪If your device does not meet the minimum system requirements,upgrade your device.▪If you’re cannot download your software, make sure your device isconnected to the Internet, and then try again.▪If your software installation cannot continue, contact VerizonSupport ().▪If your software order is denied, you might live in a country that wedon't export to in accordance with the United States law. If so, youwill not be able to activate and use this software properly. For moreinformation, please contact Verizon Support().。
实验室设备基本配置使用方法
RCMS配置使用方法
实验室一键清配置
实验设备管理权限分级：实验设备管理权限分级可以提供实验室管理员15级 （最高级别）密码、而提供实验者14级密码。其目的有两个： 1、14级密码没有对实验设备RGNOS操作的权限，避免实验者无意或故意对 设备造成损伤。 2、15级密码配合“一键清”功能使用 密码配置命令如下： enable secret level 15 0 teacher enable secret level 14 0 student 注：在14级（包括14级）以下的级别，无法删除路由器的系统软件，无法执 行delete、rename、format、copy等少数敏感指令，无法查看15级的密码 ； 15级可以执行所有的命令 3、在一键清配置时，实验设备都要进行一个初始化配置
实验设备基本配置
设备密码遗失的处理方法 1、用PC的“超级终端”连接到交换机 2、重启交换机，并按“ctrl+c”键 System bootstrap ... Boot Version: RGNOS 10.1.00(4), Release(18335) Nor Flash ID: 0x00010049, SIZE: 2097152Byte Using 100.000 MHz high precision timer. Press Ctrl+B to enter Boot Menu ....... Load Ctrl Program ... Using 100.000 MHz high precision timer. Self decompressing the image :################################ [OK]Ctrl Version: RGNOS 10.1.00(4), Release(18398) Using 100.000 MHz high precision timer. Press Ctrl+C to enter Ctrl Menu
NEMS配置简介
教师基本操作-增加实验场景
• 为实验包指定真实的实验设备。
– 输入“实验场景名称”和“描述”信息，选择实验包后，在实验设备列 表中通过点击“选择设备”图标来选取真实设备。
教师基本操作-增加实验环境
• 把教师选中的实验课程所需的初始配置下发到具体设备，并记录做实 验的学生。
– 选择“实验管理”页签，单击导航树中的“实验环境配置”菜单项，进 入实验环境列表页面。 – 在实验环境列表中单击<增加>按钮，进入增加实验环境页面。
• 设备管理控制台（DMC）。
– 设备管理控制台（Device Management Controller，简称DMC）用来连接 实验设备Console口的设备。学生通过此设备管理控制台来访问实验设备 的Console口，完成对实验设备的配置。
•
配置文件
– 设备配置的一种文件类型，此种文件包括设备配置的完整命令，因此既 可作为设备的启动配置又可作为运行配置。
学生基本操作-进入实验
• • 单击导航树中的“未完成实验信息”菜单项，进入未完成实验信息页 面。 点击“进入实验”链接，进入学生实验信息页面
学生基本操作-开始实验
• • • 在学生实验信息页面中，点击实验设备列表中设备对应的“进入实验” 链接，进入实验设备的命令窗口。 学生在该实验设备的命令窗口中配置设备。 学生完成实验并保存配置后，直接关闭实验设备的命令窗口即可。
教师基本操作-批量导入学生
• • • 选择“学生管理”页签，点击“导入学生”链接，进入导入学生页面。 单击<浏览...>按钮，在本地文件夹中选择事先准备好的学生信息文件。 在“分隔符”下拉列表中选择导入文件所需的分隔符。
教师基本操作-批量导入学生
H3C-iMC开局配置一指禅
技术支持中心H3C iMC开局配置一指禅H3C官方网站：H3C知了社区：服务热线：400-810-0504目录一、iMC 产品简介 (3)二、iMC资料介绍 (4)1、官网资料 (4)2、大讲堂多媒体视频 (6)3、KMS案例库 (8)4、根叔的云图 (9)5、根叔的种子 (12)三、iMC安装注册升级三部曲 (14)1、iMC软件下载 (14)2、iMC安装 (16)3、License注册 (18)4、iMC升级 (19)四、iMC功能配置指导 (19)五、iMC通用故障信息收集方法 (22)六、iMC常见功能速查及故障排查 (29)1、Portal认证 (29)2、Dbman数据备份与恢复 (31)3、802.1x认证 (31)4、Portal无感知 (32)5、短信认证 (33)6、MAC地址认证 (33)7、WSM无法同步AC或AP (33)8、PLAT设备管理/SNMP (34)9、PLAT告警管理 (34)10、拓扑管理 (34)11、LDAP认证 (35)12、访客管理 (35)13、iNode (35)14、EAD (36)15、APM (36)16、NTA/UBA (36)一、iMC 产品简介二、iMC资料介绍iMC资料主要分为5部分：官网资料，大讲堂多媒体视频，KMS案例库，根叔的云图，根叔的种子1、官网资料官网地址：登录方式：使用自己注册的账号/密码登录路径：（1）、官网>服务>文档中心>管理软件（2）、官网>服务>技术资料>业务软件2、大讲堂多媒体视频地址：登录方式：使用代理商账号密码登录。
多媒体视频资料见下表：3、KMS案例库网址：登录方式：使用代理商账号密码登录。
业务软件产品分类如下图所示：使用举例：比如搜索微信认证相关的案例，在搜索框填写“微信认证”，点击“搜索”即可。
4、根叔的云图H3C根叔的云图APP为工程师提供了一个实用的网络故障排查工具，方便维护工程师随时随地定位设备问题，“根叔的云图”包括“看云图”、“根叔的装备”、“根叔的忠告”、“根叔的藏经阁”四大模块。
控制器参数设置
控制器参数设置：在机器停止的状态下，按住“设定”键3秒后，进入设置界面。
按“设定”键，切换设置项目；按“+”、“-”键调整参数值；设置完毕后，长安“设定”键，恢复到监控画面，机器恢复正常运行。
三、控制器参数详细说明：1）设定长度1：剪切皮子长度1，运行过程中可以通过手柄的长度切换按钮与设定长度2进行切换（出厂设定为880mm）。
1.1)实际长度：后来添加的一个参数，此参数是调试机器时用的：用剪切长度1（880mm）切几次皮子，按照皮子实际长度的平均值修改此参数，控制文本会根据此值来自动计算辊子周长，从而达到让实际剪切长度等于设定长度的目的。
2、设定长度2：剪切皮子长度2，运行过程中可以通过手柄的长度切换按钮与设定长度1进行切换（出厂设定为660mm）。
3、缓冲长度：从传送带开始减速到停止的距离（实际所切皮子比设定长度大时，可以适当增加该参数，出厂设定为：300mm）。
4、齐头长度：机器在每次运行时，第一刀起头的长度（由光电传感器到铡刀的距离决定,根据实际设定，出厂设定为300mm）。
5、辊子周长：带动编码器辊子的周长（根据实际周长设定，先按设定长度1切一次皮子，然后按“新周长=实际切皮长度/设定长度1*设定周长”公式计算，出厂设定为：300mm）。
6、无料检测长度：光电开关检测不到皮子的长度，及闪窟窿（出厂设定为：300mm）。
7、报警数量：到达张数后，机器停止运行并报警，5秒后继续运行（由参数13设置启用或停用，出厂设定为：40张）。
8、切刀制动时间：切刀开始制动到停止的时间（一般无需调整，出厂设定为：0.05秒）。
9、运行制动时间：传送带从开始制动到停止的时间（继电器打火时可以适当加长，出厂设定为：0.18秒）。
10、切刀下落时间：用时间控制切刀时使用，限位控制切刀时无效（由参数12决定是否有效，出厂设定为：0.5秒）。
11、编码器型号：根据实际编码器型号设定（出厂设定为：400-P/R）。
工业网络用户使用手册（赫思曼）
工业网络用户使用手册（赫思曼）目录一、工程概况 (2)二、交换机参数 (4)2.1 核心交换机 (4)2.2 接入交换机 (6)2.3 防爆交换机电源接线原理 (7)2.4 交换机端口指示灯介绍 (8)2.4.1 MS4128交换机 (8)2.4.2 MACH 4002交换机 (12)三、系统调试 (12)3.1 配置注意事项 (12)3.2 交换机设置主要步骤 (13)3.3 具体配置 (13)3.3.1配置名称、IP地址 (13)3.3.2 利用IE浏览器设置交换机 (14)3.3.3 利用HiVision软件设置划分VLAN (32)3.3.4 网络管理 (48)四、设备日常监测维护 (56)4.1 线路监测 (56)4.2 设备检查 (56)4.3 检查路由的测试命令 (57)4.4 UPS维护 (57)4.5 蓄电池维护 (58)4.6 机房设备日常维护 (59)一、工程概况唐山煤矿工业网络主要负责人员定位系统以及后续建设系统的数据传输，整个传输平台采用国际领先的德国赫思曼公司的工业网络交换机建设。
由于唐山煤矿开采时间长，井下巷道复杂跨度大、距离远，分A、B两区。
在网络设计时，井下设计20台防爆MS4128接入交换机，结合实际情况暂安装16台，其它留作后期网络扩展。
具体安装位置如下：A区：902泵房、11水平泵房、12水平泵房；B区：502配电室、8号井车房配电室、5021变电硐、7070机头配电室、702配电室、8070机头配电室、905泵房、8050配电室、南三泵房配电室、岳胥区变电硐、12号井变电硐、十一横管变电硐、八横贯配电室。
结合实际情况，将井下网络分为3个千兆光纤环形网络，A区1个千兆环、B区两个千兆环，通过地面机房的两台核心交换机实现互连、互通。
具体环网结构拓扑如下图：唐山煤矿工业网络拓扑图二、交换机参数德国赫思曼工业以太网交换机在煤矿自动化系统中的应用最广泛、也是是目前全球工业以太网技术的领导者。
迈克罗斯 MN081024S 液压调节器控制器快速配置指南说明书
CONFIGURACIÓN DEL PANELPresione el botón Panel Setup (Configuración del panel).Con ello avanzará la pantalla al 1/2 de la pantalla PANEL SETUP (Configuración del panel).CONFIGURACIÓN RÁPIDA El menú Quick Setup (Configuración rápida) permite la programación de Time (Hora), Date (Fecha), Start Pressure (Presión de arranque), Stop Pressure (Presión de parada) y Minimum Run Timer (T emporizador de funcionamiento mínimo).NOTA: Antes de aplicar potencia al controlador, asegúrese de que las configuraciones Motor Circuit Protector (Protector del circuito del motor) o Motor Overload Trip (Disparo de sobrecarga del motor) estén establecidos para que coincidan con los amperios de cargacompleta indicados en la placa de identificación del motor.ARRANQUEPresione el botón MENU (Menú) en la parte superior derecha de la pantalla Main Display(Pantalla principal).Con ello avanzará la pantalla al 1/3 de la pantalla MENU (Menú).CONFIGURACIÓN RÁPIDAPresione el botón Quick Setup (Configuración rápida).Con ello avanzará la pantalla a la pantalla Quick Setup (Configuración rápida) para ajustar la Horadel día.AJUSTE DEL TIEMPOLa hora del día se establece en formato de 24 horas.Por medio de los botones de números, ingrese la hora actual del día.Al presionar el botón Arrow (Flecha), se eliminarán los caracteres de los valores, uno a la vez.Una vez que la hora del día esté programada, presione el botón Next (Siguiente).Con ello avanzará la pantalla a la pantalla Quick Setup (Configuración rápida) para ajustar la fecha.*NOTA: Si se interrumpe la programación por más de un minuto o se presiona el botón Cancel (Cancelar) durante la programación, todos los valores ingresados en el programa Quick Setup (Configuración rápida) regresarán a los valores anteriormente ingresados. Si el controlador no tiene valores ingresados (primera configuración de hora), los valores regresarán a la configuración predeterminada de fábrica. (Para enterarse de detalles, descargue el Manual de funcionamientoEaton Industries Canada Company© 2015 EatonESTABLECER FECHA La fecha se establece en formato MM/DD/AA.Por medio de los botones de números, ingrese la fecha actual.Al presionar el botón Arrow (Flecha), se eliminarán los caracteres de los valores, uno a la vez. Una vez que la fecha esté programada, presione el botón Next (Siguiente).Con ello avanzará la pantalla a la pantalla Quick Setup (Configuración rápida) para ajustar la Presión de arranque.Al presionar el botón Cancel (Cancelar), regresará la pantalla a la 1/2 pantalla Panel Setup (Configuración del panel).T odos los valores de Quick Setup (Configuración rápida) se deben volver a ingresar.PRESIÓN DE ARRANQUE La presión se establece en formato PSI. (Para establecerla en formato BAR, refiérase al Manual de funcionamiento de JOCKEY T ouch™).Por medio de los botones de números, ingrese la presión de arranque.Al presionar el botón Arrow (Flecha), se eliminarán los caracteres de los valores de presión, uno a la vez. Una vez que la presión esté programada, presione el botón Next (Siguiente).Al presionar el botón Cancel (Cancelar), regresará la pantalla a la 1/2 pantalla Panel Setup (Configuración del panel).T odos los valores de Quick Setup (Configuración rápida) se deben volver a ingresar.PRESIÓN DE PARADA La presión se establece en formato PSI. (Para establecerla en formato BAR, refiérase al Manual de funcionamiento de JOCKEY T ouch™).Por medio de los botones de números, ingrese la presión de parada.Al presionar el botón Arrow (Flecha), se eliminarán los caracteres de los valores de presión, uno a la vez. Una vez que la presión esté programada, presione el botón Next (Siguiente).Al presionar el botón Cancel (Cancelar), regresará la pantalla a la 1/2 pantalla Panel Setup (Configuración del panel).T odos los valores de Quick Setup (Configuración rápida) se deben volver a ingresar.CONFIGURACIÓN COMPLETA Una vez que todas las funciones se hayan establecido, presione el botón OK (Aceptar).La pantalla regresará a la pantalla Main Display (Pantalla principal).Al presionar el botón Cancel (Cancelar), regresará la pantalla a la 1/2 pantalla Panel Setup (Configuración del panel).T odos los valores de Quick Setup (Configuración rápida) se deben volver a ingresar.TEMPORIZADOR DE FUNCIONAMIENTO MÍNIMO El tiempo de funcionamiento mínimo se puede establecer en hasta 999 segundos.El temporizador se puede desactivar al presionar el botón . Para volver a activar el temporizador, presione el botón Arrow (Flecha).(Los valores del temporizador se borran y se deben volver a ingresar)Por medio de los botones de números, ingrese el tiempo de funcionamiento mínimo.Al presionar el botón Arrow (Flecha), se eliminarán los caracteres de los valores del temporizador, uno a la vez. Una vez que el tiempo de funcionamiento mínimo esté programado, presione el botón Next (Siguiente).Al presionar el botón Cancel (Cancelar), regresará la pantalla a la 1/2 pantalla Panel Setup (Configuración del panel).Todos los valores de Quick Setup (Configuración rápida) se deben volver a ingresar.。
全自动焊机客户焊接说明书
使用说明书DMCS全自动多轴控制系统（复杂5轴5联动/复杂4轴4联动焊接专用）用户手册V1.6感谢您选择本公司的产品！本手册对DMCS全自动焊接控制系统的使用做了详细的介绍，包括系统特性、部件操作、编程及加工说明等。
在使用本控制系统及相关的设备之前，请您详细阅读本手册。
这将有助于您更好地使用它。
由于软件的不断更新，您所收到的产品在某些方面可能与本手册的陈述有所出入。
在此谨表歉意。
目录1. 概述 (1)1.1.控制卡规格 (1)1.2. 教导手柄规格 (1)1.3. 屏幕显示说明 (2)1.3.1. 标题栏 (2)1.3.2. 按钮 (2)1.4. 组合快捷键一览表 (3)2示教基础知识 (4)2.1. 功能层次图 (4)2.2. 功能简介 (4)2.2.1. 示教编程功能 (4)2.2.2. 起点校正功能 (5)2.2.3. 阵列功能 (5)2.2.4. 修改加工参数功能 (5)2.2.5. 文件复制功能 (5)2.2.6. 删除文件 (5)2.2.7. 修改文件名功能 (5)3操作说明 (6)3.1. 系统初始化界面 (6)3.2 主界面 (6)3.2.1. 界面显示信息 (7)3.2.2. 启动、暂停、停止加工 (7)3.2.3. 进入示教编辑 (7)3.2.4. 修改当前文件加工参数 (7)3.2.5. 进入系统测试 (7)3.2.6. 复位工作台 (7)3.2.7. 修改硬件参数 (7)3.2.8. 密码说明 (7)3.3. 加工参数界面 (8)3.3.1. 界面显示信息 (8)3.3.2. 参数设置方法 (9)3.3.3. 加工参数含义 (9)3.4. 硬件参数界面 (9)3.4.1. 各硬件参数含义 (13)3.4.2 (15)3.5. 系统测试界面 (15)3.5.1. 工作台测试 (15)3.5.2. I/O 测试 (16)3.6. 示教编辑界面 (16)3.6.1. 屏幕信息显示 (16)3.6.2. 新建文件 (17)3.6.3. 下载文件 (19)3.6.4. 修改文件 (19)3.6.5. 加工参数 (19)3.6.6. 焊枪校正 (19)3.6.7. 设置阵列 (20)3.6.8. 复制文件 (22)3.6.9. 删除文件 (22)3.6.10. 改文件名 (22)3.6.11. 选择文件 (23)3.7. 用户功能配置界面 (23)3.8. 用户授权界面 (23)3.8.1. 屏幕信息显示为 (23)3.9. 产品权限(密码修改) (24)3.9.1. 屏幕信息显示为 (24)3.9.2. 用户密码 (25)3.9.3. 设备厂商密码 (25)3.9.4. 用户密码 (25)3.10. 设备初始化向导 (25)3.10.1. 输入密码后，屏幕信息显示为 (25)3.11. 设备初始化向导 (25)3.11.1. 屏幕信息显示为 (25)3.11.2. 锁定编辑界面的目的 (26)3.12. 默认加工参数界面 (26)3.12.1. 屏幕信息显示为 (26)3.12.2. 要想使新建的文件 (26)3.13. 系统版本界面 (26)3.13.1. 屏幕信息显示为如下，方便查阅系统版本 (27)3.14. 系统高级配置 (27)3.14.1. 支持起弧检测 (28)3.14.2. 支持断弧检测 (28)3.14.3. 支持暂停专用IO (28)3.14.4. 支持循环加工 (28)3.14.5. 支持多圈复位 (28)3.14.6. 急停有复位 (28)3.14.7. 驱动报警IO (29)3.15. 输入IO与启动文件表 (29)3.16. 系统高级修改 (29)3.16.1. 开机画面修改 (30)3.16.2. 系统语言 (30)3.16.3. 导入系统参数到U盘或恢复参数到系统 (30)3.16.4. U盘升级系统软件 (30)4. 编程 (30)4.1. 程序编辑界面 (30)4.2. 编程基础 (31)4.3. 输入坐标 (33)4.4. 起点开焊延时、终点关焊延时、上抬高度 (33)4.5. 单点 (33)4.6. 空移动点 (33)4.7. 直线 (33)4.8. 圆弧 (34)4.9. 工艺点 (36)4.10. 延时 (36)4.11. IO口 (37)4.12. IO输入等待 (37)4.13. 指令阵列 (38)4.14. 出丝和退丝 (39)4.15. 批量修改 (39)4.16. 单步和保存 (40)5系统安装 (41)5.1. 系统尺寸图 (41)5.2. 硬件资源配置 (42)5.3. 示教串口硬件连接 (42)5.4. 输入IO定义 (42)5.5. 限位IO定义 (43)5.6. 输出IO定义 (43)5.7. 电机输出控制 (44)5.7.1. 差分电路接法 (44)5.7.2. 单端电路接法 (45)5.8. IO输出 (45)1. 概述DMCS 系列连续轨迹运动控制器是针对需要高速高精度连续轨迹运动场合自主开发的一类经济型运动控制器。
DMC NEMS 设备管理控制台配置使用手册
设备管理控制台DMC配置使用手册1 设备管理控制台（DMC） (3)2 特性的优点 (3)3 DMC硬件配置 (4)3.1 主机 (4)3.2 8ASE/16ASE模块 (5)3.2.1 模块简介 (5)3.2.2 接口属性 (5)3.2.3 接口指示灯 (5)3.2.4 接口连接电缆 (6)4 DMC软件配置 (6)4.1 配置步骤 (6)4.2 Telnet重定向配置 (6)4.2.1 TTY编号规则 (7)4.2.2 配置异步接口 (7)4.2.3 启动T elnet重定向功能 (7)4.2.4 配置监听端口 (8)4.2.5 配置用户界面其他相关参数 (8)4.2.6 断开T elnet重定向连接 (9)4.3 DMC功能模块配置 (9)4.3.1 用户管理 (9)4.3.2 DMC模块相关命令 (10)4.3.3 DMC配置文件 (10)4.4 DMC模块的Web接口 (12)4.4.1 登录DMC (12)4.4.2 浏览实验设备 (13)4.4.3 反向T elnet到实验设备 (14)4.4.4 管理实验设备 (15)4.4.5 清除设备配置 (17)4.4.6 重新检测相连设备 (18)4.4.7 退出登录 (18)4.5 配置举例 (18)4.5.1 组网需求 (18)4.5.2 组网图 (19)4.5.3 配置步骤 (19)4.5.4 验证 (20)4.6 注意事项 (20)5 DMC在网络实训室解决方案中的应用 (20)6 FAQ (20)1 设备管理控制台（DMC）在网络实训室解决方案中，设备管理控制台（DMC，Device Management Controller）扮演的主要角色是一个串口服务器，用来在不同的网络用户间共享一个实验台中的网络设备的Console口，使这些用户可以通过IP网络直接访问实验设备的Console口，完成设备的配置，进而完成相应的实验。
每个实验台有一个DMC，用来连接本实验台里所有设备的Console口。
莱斯迪自动化系统中间轴轨迹系统拆卸、安装和调试操作手册说明书
Complete Brake LineInstallation InstructionsPart #: RT31051 – RT31056NOTE: Ensure that all components in kit are accounted for.Important: Prior to beginning, it is critical to observe all applicable safety precautions, including but not limited to raising & supporting the vehicle and the wearing of appropriate eye and hand protection. Brake fluid can irritate eyes and skin. When replacing brake system hydraulic components, use great caution to avoid contaminants from entering the system. Always use fresh brake fluid from an unopened container. Gather all necessary tools and vehicle-specific reference materials prior to beginning work. In some anti-lock brake (ABS) equipped vehicles, a scan tool may be required to bleed air from the system following brake line replacement. We also suggest protecting any painted surfaces near the brake lines as the brake fluid will corrode the paint or clear coat if it comes in contact.The EZ-FIT® brake lines in this kit will appear different than the OE lines on your vehicle. The EZ-FIT® lines are engineered to match the length, flare style, and hardware size of the factory brake lines. The NiCOPP® (nickel-copper alloy) construction allows the lines to be easily and quickly formed by hand for fast installation while being corrosion-proof. The fittings are black-oxide coated, providing 2x the corrosion protection of OE fittings. Some OE lines may use flexible hose sections instead of solid lines. The lines in this kit will use solid lines instead of flexible hose.Each line in this kit includes a tag with a part number that corresponds to its location on the vehicle. Use the guide on the back of this sheet to provide the location of each part number. Due to the similarity of the brake fittings, it is imperative to identify the individual brake line locations prior to disconnection.Before removing the existing lines from the master cylinder, ABS module, and the proportioning valve, identify and clean the port locations. It is imperative that the brake lines are installed in the correct port. Improper installation will result in a poor or non-functioning hydraulic system. We suggest replacing one line at a time whenever possible to avoid any confusion. Once the lines are removed, cover the hole(s) with tape until the replacement line is ready for final installation.To avoid needing to bench bleed the master cylinder we suggest the reservoir be full and the cap be tightened. This will slow any fluid that may drip out of the holes and give you more time to install the replacement lines before the reservoir drains completely. If the reservoir empties, bench bleeding the master cylinder is required.Route each EZ-FIT® brake line identical to the factory lines, snapping them to any clips the factory lines were snapped into. Take care to not kink the brake lines and ensure they don’t make contact with the chassis or hot/moving parts. Bend the brake lines as few times as possible when forming them to the proper shape. Excessive bending will result in the brake lines becoming brittle and prone to failure. Thread the fittings in by hand and tighten to 18 ft. lbs.Use your service manual’s bleeding procedure to bleed the hydraulic brake system. Check each fitting for signs of leakage after installation is complete.Rt Off-Road is a brand of Crown Automotive Sales Co., Inc. While every attempt is made to ensure that the information contained in these instructions are correct, no liability can be accepted by the authors for loss, damage or injury caused by any errors in, or omissions from the information given. All service should be performed by qualified mechanics. Crown Automotive Sales Co., Inc. cannot be held responsible for any mechanical work performed. Standard and accepted safetyprecautions and equipment should be used in every procedure.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设备管理控制台DMC配置使用手册1 设备管理控制台（DMC） (3)2 特性的优点 (3)3 DMC硬件配置 (4)3.1 主机 (4)3.2 8ASE/16ASE模块 (5)3.2.1 模块简介 (5)3.2.2 接口属性 (5)3.2.3 接口指示灯 (5)3.2.4 接口连接电缆 (6)4 DMC软件配置 (6)4.1 配置步骤 (6)4.2 Telnet重定向配置 (6)4.2.1 TTY编号规则 (7)4.2.2 配置异步接口 (7)4.2.3 启动T elnet重定向功能 (7)4.2.4 配置监听端口 (8)4.2.5 配置用户界面其他相关参数 (8)4.2.6 断开T elnet重定向连接 (9)4.3 DMC功能模块配置 (9)4.3.1 用户管理 (9)4.3.2 DMC模块相关命令 (10)4.3.3 DMC配置文件 (10)4.4 DMC模块的Web接口 (12)4.4.1 登录DMC (12)4.4.2 浏览实验设备 (13)4.4.3 反向T elnet到实验设备 (14)4.4.4 管理实验设备 (15)4.4.5 清除设备配置 (17)4.4.6 重新检测相连设备 (18)4.4.7 退出登录 (18)4.5 配置举例 (18)4.5.1 组网需求 (18)4.5.2 组网图 (19)4.5.3 配置步骤 (19)4.5.4 验证 (20)4.6 注意事项 (20)5 DMC在网络实训室解决方案中的应用 (20)6 FAQ (20)1 设备管理控制台（DMC）在网络实训室解决方案中，设备管理控制台（DMC，Device Management Controller）扮演的主要角色是一个串口服务器，用来在不同的网络用户间共享一个实验台中的网络设备的Console口，使这些用户可以通过IP网络直接访问实验设备的Console口，完成设备的配置，进而完成相应的实验。
每个实验台有一个DMC，用来连接本实验台里所有设备的Console口。
用户通过反向Telnet 方式访问实验设备的Console口。
AR28或AR46路由器在网络实训室解决方案中担当DMC的角色，其功能特性如下：1、实验设备自动识别：自动识别连接的实验设备，如交换机、路由器、防火墙等，不需要手工干预；2、可识别Quidway、H3C、3Com等多种逻辑；3、Web操作界面：a) 浏览实验设备：用户可以直接用Web浏览器查看该控制台连接的设备类型、使用状态等信息；b) 访问实验设备：用户在Web界面上点击实验设备链接，即可通过反向Telnet登录到实验设备的Console口；c) 清除实验设备配置（一键清）：管理员用户可以选择清除一个、多个或全部实验设备的配置；d) 重新检测相连实验设备：管理员用户可以要求DMC重新检测ASE卡上连接的实验设备信息；e) 用户分权管理：支持用户的分权管理，为不同的用户进行不同的授权，提高系统安全性。
4、实验设备Console口连接共享：登录DMC就可以访问实验设备的Console口，完成设备配置和管理的功能，不需要直接连接实验设备的Console口；5、并发控制：控制对实验设备的访问冲突，保证每台实验设备在任一时刻只有一个用户可以访问。
2 特性的优点此特性有以下优点：1、实验设备自动识别，简化了配置工作。
2、采用Web接口模式，方便了用户的访问，增强了DMC的易用性。
3 DMC硬件配置根据DMC的用途，对DMC设备的性能要求很低，对功能的要求也不高，只要能够提供8或16串口，同时可以完成Telnet重定向就可以。
3.1 主机DMC主机可以选用AR28或AR46路由器，具体的规格请参考产品相关手册。
下面给出了常用的AR 28-10和AR 28-11的产品配置，二者唯一的区别是固定的以太网口数目分别为1个和2个。
Quidway AR 28-10/28-11路由器系统说明表3.2 8ASE/16ASE模块3.2.1模块简介8ASE/16ASE是增强型8/16端口异步串口模块的简称，用来完成异步串口数据流的收发及处理。
ASE模块的连接器为RJ45，可以使用标准5类双绞线，其线序说明见后。
3.2.2接口属性8ASE、16ASE模块接口属性如下表所示：8ASE/16ASE模块接口属性序为：286371452863714571362845286371454 DMC 软件配置DMC 的软件配置主要就是建立Telnet 重定向连接和启用DMC 模块功能。
下面分别介绍相关配置。
4.1 配置步骤配置步骤4.2 Telnet 重定向配置为了实现重定向连接，事先需要对路由器做好如下配置：∙ 将异步接口配置为“流”方式（flow ）； ∙ 启动重定向功能（redirect ）； ∙ 禁止在用户界面上启动终端服务。
∙配置用户界面相关选项其他配置：∙断开Telnet重定向连接4.2.1TTY编号规则要正确配置反向Telnet，必须将Async接口与tty正确对应起来。
将8ASE或16ASE卡所在槽位表示为slot1，异步口序号表示为slot2，则：tty = (16*slot1+slot2+1)例如Async1/6，其tty号为(16 * 1 + 6 + 1) = 23。
对于3个数字的Async接口，使用第一个和最后一个数字进行计算，即Asy1/0/6，与Asy1/6是一样的。
4.2.2配置异步接口配置异步接口为流模式异步接口缺省的模式为protocol模式，允许dsr-dtr检测，不进行流控。
注意：Quidway系列路由器（除AR18系列）的异步接口为7线制，缺省为允许dsr-dtr检测；但若对端设备为3线制时（如AR18和NE路由器），不可能发送dsr-dtr信号，故此时应在Quidway系列路由器上配置undo detect dsr-dtr命令，以保证串口能够在不检测dsr-dtr信号的条件下UP。
4.2.3启动Telnet重定向功能在接口视图下执行undo shell命令。
请在用户界面视图下执行redirect enable命令，使能端口重定向功能。
建立T elnet重定向连接说明：在输入undo redirect enable命令后，直接输入redirect enable，有可能不能正常的建立监听socket，只有等待所有具有该端口号的socket完全关闭后，再redirect enable才能成功。
使用命令display tcp status可以查看socket状态，如果还有socket处于Time_Wait状态，就表示没有完全关闭。
可以使用display tcp status命令查看socket状态。
4.2.4配置监听端口如果反向Telnet使用的缺省端口号与其它服务发生了冲突，可以为发生冲突的端口号对应的tty指定另一个端口号。
缺省的监听端口为TTY序号加2000。
没有冲突时，建议保留缺省值。
请在用户界面视图下进行下面配置。
配置用户界面的相关选项4.2.5配置用户界面其他相关参数请在用户界面视图下进行下面配置。
配置用户界面的相关选项缺省的超时时间为360秒，回车符不处理，进行telnet选项协商。
4.2.6断开Telnet重定向连接请在用户界面视图下进行下面配置。
配置断开T elnet重定向连接使用组合键<Ctrl+]>，终止重定向连接。
说明：●与路由器异步接口相连的设备接口也必须工作在异步流方式下。
●建立重定向连接时的Telnet端口号按如下规则编号：Telnet端口号等于TTY编号加上2000。
可以使用display user-interface命令，显示出各用户界面及其编号。
其中TTY用户界面编号是与路由器各异步接口一一对应的。
4.3 DMC功能模块配置4.3.1用户管理DMC模块支持两种用户类型：普通用户和管理员用户。
●普通用户：只能查看设备状态，反向Telnet到实验设备；●管理员用户：除了具有普通用户的权限外，还可以进入管理实验设备页面，对实验设备进行清除配置操作，也可以触发实验设备状态的重新检测。
普通用户和管理员用户都是具有Telnet权限的本机用户。
普通用户的级别可以是Level 0-2，管理员用户的级别是Level 3。
如果不希望普通用户telnet到DMC，可以将vty 0~4的权限要求设置为0级以上，普通用户级别设置为0级，则普通用户就telnet到DMC了。
4.3.2DMC模块相关命令在系统视图下执行4.3.3DMC配置文件DMC模块的配置文件名为dmc_config.xml，位于http.zip包里的config/目录下。
其结构说明如下：<root><port>8888</port> -- DMC使用的监听端口号，不能与其它服务使用的端口号冲突<login>YES</login> -- 控制DMC是否需要用户登录<cmdSet> -- 对应一种命令行实现-- 配置文件存放路径<path>cmd/</path><detectDevice>-- 用于获取实验设备信息所使用的命令文件名，返回的信息用于提取设备类型信息<cmdFile>detectDevice.cmd</cmdFile>-- 用于从实验设备信息中提取类型信息的关键字定义-- 可定义多种，适用于不同的CPLD信息-- 设备类型信息位于<keyBefore>和<keyAfter>之间。
必须是位于同一行内的信息<key><keyBefore>Quidway</keyBefore><keyAfter>uptime</keyAfter></key>... -- 其它<key>定义，如H3C</detectDevice>-- 设备的缺省VRP版本<defaultVersion>V3</defaultVersion>-- 用于清除实验设备配置的命令文件名<resetDevice>resetDevice.cmd</resetDevice></cmdSet>-- 未知设备类型的定义，一般不需要修改<unknownType><typeName>Unknown</typeName><typePrompt>未知类型设备</typePrompt></unknownType>-- 端口没有连接设备时使用，不需要修改<noDevice><typeName>NoDevice</typeName><typePrompt>无连接端口</typePrompt></noDevice><deviceType> -- 定义一种设备类型即所包含设备的识别信息、显示信息。
