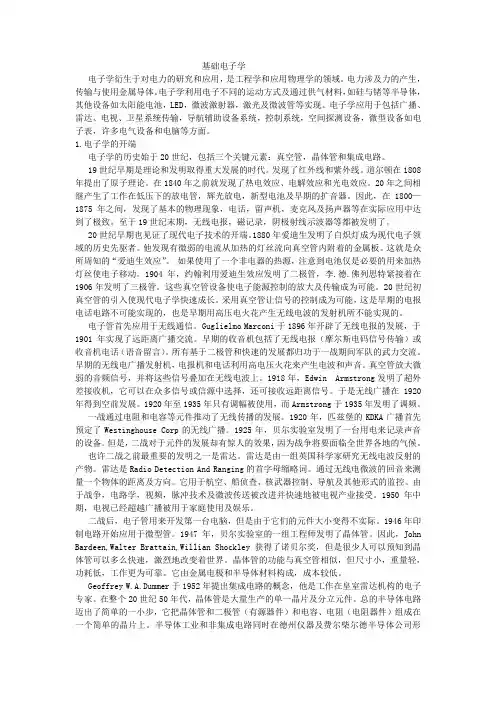

基础电子学电子学衍生于对电力的研究和应用，是工程学和应用物理学的领域。
电力涉及力的产生，传输与使用金属导体。
电子学利用电子不同的运动方式及通过供气材料，如硅与锗等半导体，其他设备如太阳能电池，LED，微波激射器，激光及微波管等实现。
电子学应用于包括广播、雷达、电视、卫星系统传输，导航辅助设备系统，控制系统，空间探测设备，微型设备如电子表，许多电气设备和电脑等方面。
1.电子学的开端电子学的历史始于20世纪，包括三个关键元素：真空管，晶体管和集成电路。
19世纪早期是理论和发明取得重大发展的时代。
发现了红外线和紫外线。
道尔顿在1808年提出了原子理论。
在1840年之前就发现了热电效应、电解效应和光电效应。
20年之间相继产生了工作在低压下的放电管，辉光放电，新型电池及早期的扩音器。
因此，在1800—1875年之间，发现了基本的物理现象，电话，留声机，麦克风及扬声器等在实际应用中达到了极致。
至于19世纪末期，无线电报，磁记录，阴极射线示波器等都被发明了。
20世纪早期也见证了现代电子技术的开端。
1880年爱迪生发明了白炽灯成为现代电子领域的历史先驱者。
他发现有微弱的电流从加热的灯丝流向真空管内附着的金属板。
这就是众所周知的“爱迪生效应”。
如果使用了一个非电器的热源，注意到电池仅是必要的用来加热灯丝使电子移动。
1904年，约翰利用爱迪生效应发明了二极管，李.德.佛列思特紧接着在1906年发明了三极管。
这些真空管设备使电子能源控制的放大及传输成为可能。
20世纪初真空管的引入使现代电子学快速成长。
采用真空管让信号的控制成为可能，这是早期的电报电话电路不可能实现的，也是早期用高压电火花产生无线电波的发射机所不能实现的。
电子管首先应用于无线通信。
Guglielmo Marconi于1896年开辟了无线电报的发展，于1901年实现了远距离广播交流。
早期的收音机包括了无线电报（摩尔斯电码信号传输）或收音机电话（语音留言）。
通信与信息工程英语教程翻译
A business survives and thrives on information: information within the organization and information changed with suppliers, customers,and regulators. Moreover, the information needs to be consistent, accessible, and at the right location. We consider information in four forms-voice, data, image, and video-and the implications of distributed requirements.The term voice communications refers primarily to telephone related communications. By far the most common form of communication in any organization and for most personnel is direct telephone conversation. The telephone has been a basic tool of business for decades. Telephone communications has recently been enhanced by a variety of computer-based services, including voice mail and computerized telephone exchange systems. V oice mail provides the ability to send, forward , and reply to voice messages nonsimultaneously , and it has become a cost-efficient tool even for many midsize organizations. It provides saving on answering machines and services as well as more responsive service to customers and suppliers. Advances have also been made in computerized telephone exchange systems, including in-house digital private branch exchanges(PBX) and Centrex systems provided by the local telephone company. These new systems provide a host of features, including call forwarding, call waiting, least-cost routing of long-distance calls, and a variety of accounting and auditing features.The term data communications is sometimes used to refer to virtually any form of information transfer other than voice. It is sometimes convenient to limit this term to information in the form of text(such as reports, memos, and other documents) and numerical data(such as accounting files). The rapid changes in technology have created fresh challenges for management in making effective use of data communications. We will briefly outline the changes in technology in transmission, networks, and communications software that present the manager with new powerful business tools but also the necessity of making choices among complex alternatives.一个企业生存和蓬勃发展的信息：在改变与供应商，客户和监管机构的组织和信息的信息。
通信工程专业英语课文翻译
Technology of Modern CommunicationText A: BluetoothBluetooth wireless technology is a short-range communications technology intended to replace the cables connecting portable（轻便的）and fixed devices while maintaining high levels of key features of Bluetooth technology are robustness （稳健）, low power, and low cost .The Bluetooth specification defines a uniform structure for a wide range of devices to connect and communicate with each other.蓝牙无线技术是一种小范围无线通信技术，旨在保持高安全级的基础上，在便携式设备与固定设备之间实现无线连接。
蓝牙技术的主要特点是稳健，低功耗和低成本。
蓝牙规范定义了一个统一的结构，适用范围广的设备连接并相互沟通。
Bluetooth technology has achieved global acceptance such that any Bluetooth enable device, almost everywhere in the world, can connect to other Bluetooth enabled devices in proximity. Bluetooth enabled electronic devices connect and communicate wirelessly through short-range, ad hoc（特别） networks known as piconets Each device can simultaneously communicate with up to seven other devices within a single piconet. Each device can also belong to several piconets simultaneously. Piconets are established dynamically and automatically as Bluetooth enabled devices enter and leave radio proximity.蓝牙技术已取得全球认可，使得任何支持蓝牙的设备，几乎在世界各地，可以连接到其他支持蓝牙的邻近装置。
通信专业英语课文翻译
通信专业英语课文翻译Image Processing in the Context of a Visual Mode lINTRODUCTIONImage quality is becoming an increasing concern throughout the field of image processing The growing awareness is due in part to the availability of sophisticated digital methods which tend to highlight the need for precision Also there is a eveloping realization that the lack of standards for reading images into and writing images out of digital form can bias the apparent effectivenesosf a process and can make uncertain the comparison of results obtained at different installations Greater awareness and the desire to respond to it are partially frustrated, because subjective distortion measures which work well are difficult to find Partof the difficulty stems from the factthat physical and subjective distortions are necessarily differentThe ideas presented here spring from our reevaluation of the relationship between the structure of images and 1) the problem of quantitative representation, 2) the effect of desired processing and/or unwanted distortion, and 3) the interaction of images with the human observer They provide a framework in which we think about and perform our image processing tasks By adding to our understanding of what is to be measured when dealing with images and by strengthening the bridge between the objective (physical) and the subjective (visual) aspects of many image processing issues, these ideas have clarified the meaning of image quality and thus have ‘enhanced our ability to obtain it [Yeoffer them with the hope that they may aid othersw ealslIn the course of the discussion it is noted that image processors which obey superposition multiplicatively instead of additively, bear an interesting resemblance both operationally and structurally to early portionosf the human visual system Based on this resemblance a visual model is hypothesized, and the results of an experiment which lends some support to and providesa calibration for the model are described This tentative visual model is offered only for its special ability topredict approximate visual processing characteristics In recent years there has beena large amount of quantitative work done by engineers and scientists from many fields in support of a model for human vision While many of these works are not referenced explicitly here, we have attempted to reference papers and texts which doa good job of collectingthese references in a small number of places while providing a unifying interpretationTHER EPRESENTATION oF IMAGESA key question in the transmission, storage, or processing of any information is that of representation The reason that the choice of representation is important is that the problems of transmission, storage, and processing can be substantially effected by itIf an ideal physical image is considered as a carrier of information, it follows that nature has already chosen a representation It takes the form of light energy Furthermore, if one takes nature literally when sensing an optical image, one will continue that representation by creating a ignal proportional to the intensity of that light energy Indeed this representation seems likea very natural one, and in fact as already indicated, it is commonluys ed in television and digital image processing翻译图像的质量在整个图像处理领域正在受到越来越多的关注。
信息与通信工程专业科技英语翻译10

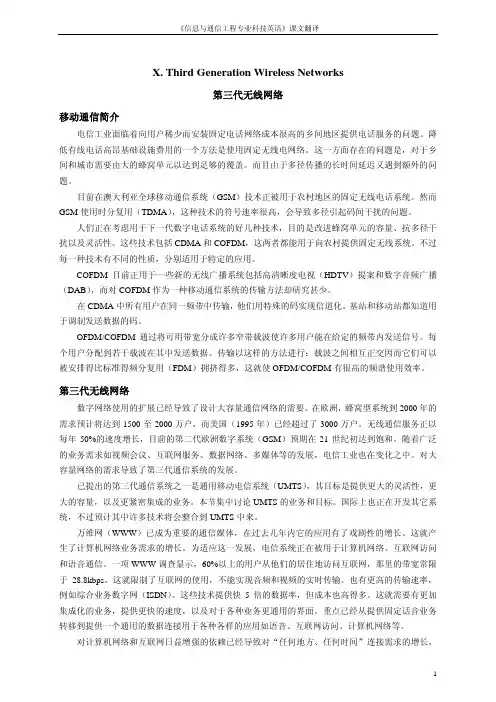

X. Third Generation Wireless Networks第三代无线网络移动通信简介电信工业面临着向用户稀少而安装固定电话网络成本很高的乡间地区提供电话服务的问题。

降低有线电话高昂基础设施费用的一个方法是使用固定无线电网络。
这一方面存在的问题是，对于乡间和城市需要由大的蜂窝单元以达到足够的覆盖。
而且由于多径传播的长时间延迟又遇到额外的问题。
目前在澳大利亚全球移动通信系统（GSM）技术正被用于农村地区的固定无线电话系统。
然而GSM使用时分复用（TDMA），这种技术的符号速率很高，会导致多径引起码间干扰的问题。
人们正在考虑用于下一代数字电话系统的好几种技术，目的是改进蜂窝单元的容量、抗多径干扰以及灵活性。
这些技术包括CDMA和COFDM，这两者都能用于向农村提供固定无线系统。
不过每一种技术有不同的性质，分别适用于特定的应用。
COFDM目前正用于一些新的无线广播系统包括高清晰度电视（HDTV）提案和数字音频广播（DAB），而对COFDM作为一种移动通信系统的传输方法却研究甚少。
在CDMA中所有用户在同一频带中传输，他们用特殊的码实现信道化。
基站和移动站都知道用于调制发送数据的码。
OFDM/COFDM通过将可用带宽分成许多窄带载波使许多用户能在给定的频带内发送信号。
每个用户分配到若干载波在其中发送数据。
传输以这样的方法进行：载波之间相互正交因而它们可以被安排得比标准得频分复用（FDM）拥挤得多，这就使OFDM/COFDM有很高的频谱使用效率。
第三代无线网络数字网络使用的扩展已经导致了设计大容量通信网络的需要。
在欧洲，蜂窝型系统到2000年的需求预计将达到1500至2000万户，而美国（1995年）已经超过了3000万户。
无线通信服务正以每年50%的速度增长，目前的第二代欧洲数字系统（GSM）预期在21世纪初达到饱和。
随着广泛的业务需求如视频会议、互联网服务、数据网络、多媒体等的发展，电信工业也在变化之中。
