液压阀工作原理及动画
液压阀工作原理动画(精品)BDPPT课件
WUST
2
流量控制阀简称流量阀，它通过改变节流 口通流面积或通流通道的长短来改变局部阻力 的大小，从而实现对流量的控制，进而改变执 行机构的运动速度。流量控制阀包括节流阀、 调速阀、分流集流阀等。本章除讨论普通的流 量阀之外，还要简要介绍插装阀、电液比例阀 和电液伺服阀。
WUST
3
对流量控制阀的主要性能要求是： l）阀的压力差变化时，通过阀的流量变化小。 2）油温变化时，流量变化小。 3）流量调节范围大，在小流量时不易堵塞，能得到 很小的稳定流量。 4）当阀全开时，通过阀的压力损失要小。 5）阀的泄漏量要小。对于高压阀来说，还希望其调 节力矩要小。
WUST
13
减轻堵塞现象的措施有：
· 采用大水力半径的薄刃式节流口。一般通流面积越 大、节流通道越短、以及水力半径越大时，节流口越不 易堵塞。
· 适当选择节流口前后的压差,用多个节流口串联。一 般取ΔP＝0.2～0.3MPa。
· 精密过滤并定期更换油液。在节流阀前设置单独的 精滤装置，为了除去铁屑和磨料，可采用磁性过滤器。
WUST
1
本章提要
本章主要内容为 ： • 节流口的流量特性； • 流量负反馈； • 节流阀、调速阀、分流阀等三种流量控制阀的 原理、结构、主要性能和应用； • 其它液压阀，如插装阀、电液比例阀、电液伺 服阀的工作原理及应用。
本章重点是节流口的流量特性、流量负反馈、调速 阀的工作原理和性能。学习时应从液压桥路和流量负反 馈等基本概念着手理解这些阀的工作原理。
WUST
4
7.1 节流口的流量特性
7.1.1 节流口流量公式
对于节流孔口来说，可将流量公式写成下列形式:
QKApm
（7.1）
式中:
液压阀工作原理
2020年7月14日星期二
二、减压阀
定义：使出口压力（二次压力）低于进口
压力（一次压力）的一种压力控制阀
工作原理：利用进口压力油流经缝隙时产 生压力损失的原理使出口油液的压力低于 进口压力，并能自动调节缝隙大小，从而 保持出口压力恒定
作用：
（1）减压： 用来减低液压系统中某一回路 的油液压力，从而用一个油源就能同时提 供两个或几个不同压力的输出；
c．溢流阀的内部泄漏可以 通过出油口回油箱；而顺序
四 、
2.3.3 流量控制阀
作用：
依靠改变阀口通流面积(节流口局部阻力)的大 小或通流通道的长短来控制流量，从而实现执 行元件所要求的运动速度。
类型： 普通节流阀、单向节流阀、调速阀、单向 调速阀、分流集流阀等。
1 、
2、节流口的形式
安装时应尽量保持阀芯轴线在 水平位置，否则会影响同步精 度，不允许阀芯轴线竖直安装
分流集流 工作原理
分流集流 工作原理
分流集流 工作原理
参考文献： 【1】《液压工作原理及动画.PPT》 【2】《液压工作原理动画.PPT》
（2）稳压：用在回路中串接一减压阀来保证 回路压力稳定
二、减压阀
类型
定值减压阀：保证阀的出口压力为定值。
按功能分
定差减压阀：保证阀的进、出油口压差为定值。 定比减压阀：保证阀的进、出油口压力比为定值。
按结构分 直动式 先导式（常用）
职能符号
三、顺序阀
1、作用：
利用油路本身的压力变化来控制阀口开启，达到油路 通断，实现执行元件的顺序动作，它一般不控制系统 压力。
a、针阀 式
b、偏心 槽式
c、轴向三 角槽式
d、周向 缝隙式
液压阀工作原理及运用
VS
不同类型的液压阀具有不同的工作原 理，但基本原理相同，即利用油液的 压力和流量，通过控制阀口的开启和 关闭，调节油液的流动方向、压力和 流量，实现对液压系统的控制。
02 液压阀的种类与特性
单向阀
总结词
控制液压油单向流动的阀门
详细描述
单向阀主要用于控制液压油的单向流动，只允许液压油在一个方向上流动，而阻止其在反方向流动。它通常安装 在液压泵的出口处，以防止液压泵在停机时油液倒流。
工业自动化中的液压阀通常要求高精度、快速响应和长寿命，以确保生产过程的 稳定性和效率。
在农业机械中的应用
农业机械中的液压系统主要用于控制和调节农机具的各种动作，如升降、翻转、收割等。液压阀在这些系统中起到至关重要 的作用，能够确保农机具按照农艺要求进行精确控制。
农业机械中的液压阀通常需要具备较高的可靠性和耐久性，以适应各种恶劣的田间作业环境。
在航空航天中的应用
液压阀在航空航天领域中主要用于控制飞机的起落架、襟翼、刹车系统等关键部件。由于航空航天领 域的特殊要求，液压阀必须具备高可靠性、高精度和轻量化的特点。
航空航天领域的液压阀通常需要进行严格的测试和验证，以确保在极端环境下仍能正常工作。
04 液压阀的发展趋势与挑战
液压阀的发展趋势
液压阀面临的挑战
技术创新
随着工业领域的发展，液压阀需要不断进行技术创新，以满足新 的应用需求和技术要求。
可靠性
液压阀在高温、高压、腐蚀等恶劣环境下工作，需要保证长期稳定 性和可靠性，对材料、工艺和设计提出了更高的要求。
维护保养
液压阀的维护保养涉及到专业知识和技能，需要专业的技术人员进 行操作，增加了维护保养的难度和成本。
05 结论：液压阀的重要性和 意义
液压平衡阀工作原理
液压平衡阀工作原理液压平衡阀是一种用于控制液压系统中流量和压力的重要元件。
它通过调节液体的流量来实现对系统压力的调节，从而保持系统的稳定性和可靠性。
液压平衡阀主要由阀体、阀芯、弹簧、密封件等部分组成，下面我们将详细介绍其工作原理。
1. 原理液压平衡阀的工作原理基于一个简单的物理原理：波动定律。
根据波动定律，当液体在管道中流动时，会产生一系列波动，这些波动会导致管道内部出现高低压区域。
因此，在控制液体流量时，必须考虑这些高低压区域对系统稳定性的影响。
2. 结构液压平衡阀通常由阀体、阀芯、弹簧和密封件等部分组成。
其中，阀体是一个中空的金属筒形结构，内壁上有一些固定孔洞；阀芯是一个圆柱形结构，在其表面上有一些可开关的小孔；弹簧则用于支撑和调节阀芯的位置；密封件则用于防止液体泄漏。
3. 工作过程当液体从系统中流入液压平衡阀时，它会进入阀芯内部。
阀芯上的小孔会根据系统需求开启或关闭，从而控制液体的流量。
在这个过程中，弹簧会调节阀芯的位置，以确保其能够及时响应系统变化。
当液体通过阀芯进入阀体内部时，它会经过一系列孔洞和管道。
这些孔洞和管道是按照一定规律排列的，以确保液体在流动过程中能够形成稳定的波动。
这些波动会产生高低压区域，从而影响到整个系统的稳定性。
为了解决这个问题，液压平衡阀采用了一种特殊的结构设计：在阀芯和弹簧之间设置了一个可调节的空气腔。
当系统中出现高压区域时，空气腔会被压缩，从而使弹簧适当放松，并调整阀芯位置以减少流量。
反之，当系统中出现低压区域时，空气腔会膨胀，使弹簧适当收紧，并调整阀芯位置以增加流量。
通过这种方式，液压平衡阀能够保持系统的稳定性和可靠性。
4. 应用液压平衡阀广泛应用于各种液压系统中，如工程机械、农业机械、船舶、飞机等领域。
它们通常用于控制液体流量和压力，以确保系统的正常运行和安全性。
总之，液压平衡阀是一种重要的液压元件，它通过调节液体的流量来实现对系统压力的调节，并保持系统稳定性和可靠性。
液压多路阀工作原理

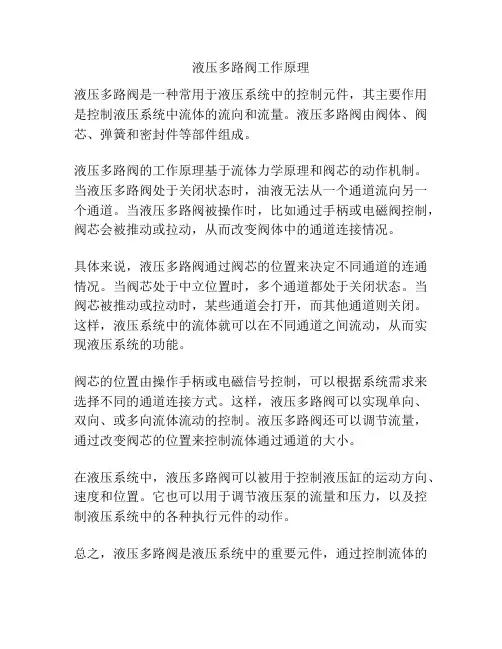

液压多路阀工作原理
液压多路阀是一种常用于液压系统中的控制元件，其主要作用是控制液压系统中流体的流向和流量。
液压多路阀由阀体、阀芯、弹簧和密封件等部件组成。
液压多路阀的工作原理基于流体力学原理和阀芯的动作机制。
当液压多路阀处于关闭状态时，油液无法从一个通道流向另一个通道。
当液压多路阀被操作时，比如通过手柄或电磁阀控制，阀芯会被推动或拉动，从而改变阀体中的通道连接情况。
具体来说，液压多路阀通过阀芯的位置来决定不同通道的连通情况。
当阀芯处于中立位置时，多个通道都处于关闭状态。
当阀芯被推动或拉动时，某些通道会打开，而其他通道则关闭。
这样，液压系统中的流体就可以在不同通道之间流动，从而实现液压系统的功能。
阀芯的位置由操作手柄或电磁信号控制，可以根据系统需求来选择不同的通道连接方式。
这样，液压多路阀可以实现单向、双向、或多向流体流动的控制。
液压多路阀还可以调节流量，通过改变阀芯的位置来控制流体通过通道的大小。
在液压系统中，液压多路阀可以被用于控制液压缸的运动方向、速度和位置。
它也可以用于调节液压泵的流量和压力，以及控制液压系统中的各种执行元件的动作。
总之，液压多路阀是液压系统中的重要元件，通过控制流体的
流向和流量，实现对液压系统的控制和调节。
其工作原理基于阀芯的位置，通过改变通道的连接情况来控制流体的流动路径。
液压换向阀工作原理【附图】
液压换向阀按换向阀所把持的通路数分为：二通、三通、四通和五通等。
应用阀芯错阀体的绝对活动，使油路交通、闭断或变换油淌的方向，从而使得液压履行元件及其驱动机构的承动、结束或变换运动方向。
1、工息本理滑阀式换向阀的工作原理，当阀芯向右移动一定的间隔时，由液压泵输入的压力油从阀的P口经A口赢向液压缸右腔，液压油缸右腔的油经B口源回油箱，液压缸活塞向右运动;反之，若阀芯向右移动某一间隔时，液流反向，活塞向左活动。
2、换向阀的构造1) 手动换向阀应用手动杠杆回转变阀芯地位名隐换向。
分弹簧主动复位(a)跟弹簧钢珠(b)定位二种。
2) 灵活换向阀灵活换向阀又称言程阀，重要用去节制机械运动部件的止程，还帮于装置在工作台上的档铁或凹轮迫使阀芯运动，从而掌握液流方向。
3) 电磁换向阀弊用电磁铁的通电呼分取断电开释而间接推进阀芯回节制液流方向。
它非电气解统和液压系统之间的疑号转换元件。
替二位三通交换电磁阀构造。
在地位，油口P和A相通，油口B断合;当电磁铁通电呼分时，拉杆1将阀芯2拉向左瑞，那时油心P战A断启，而和B相通。
当电磁铁断电开释时，弹簧3推进阀芯复位。
图4-9b替其图形符号。
4) 液动换向阀应用把持油路的压力油去转变阀芯位置的换向阀。
阀芯非由其二端稀封腔外油液的压差回挪动的。
如图所示，当压力油从K2入进滑阀左腔时，K1接通回油，阀芯向右移动，使P和B相通，A和T相通;当K1交通压力油，K2交通回油，阀芯向左挪动，使P和A相通，B和T相通;当K1战K2皆通回油时，阀芯回到两头位置。
5)电液换向阀由电磁涩阀跟液动滑阀组成。
电磁阀伏后导息用，能够转变把持液淌方向，从而改变液动滑阀阀芯的地位。
用于大西型液压装备外。
扩展资料：液动换向阀的常见故障的原因及排除方法：液动换向阀与电磁换向阀的区别仅在于推动阀芯移动的力不同而已，前者为压力油的液压力，后者为电磁铁的吸力，具体液压换向阀的故障分析与排除方法有以下几点。
故障：（1）不换向或换向不良原因：是推动阀芯移动的控制压力油的压力不够，或者控制油液压力虽够，但阀芯另一端控制油腔的回油不畅，不畅的原因可能是污物阻塞，或开口量不够大，或者回油背压力大等。
液压比例阀的工作原理
液压比例阀的工作原理一、液压比例阀概述液压比例阀是一种控制液压系统流量和压力的重要元件，可以实现从低速到高速，从小流量到大流量的无级调节。
相对于常规的液压阀，液压比例阀具有更高的控制精度和稳定性，被广泛应用于各种工业和汽车液压系统中。
液压比例阀通过控制电磁铁的动作，调节流量调节阀的阀芯位置，从而控制液压系统的流量和压力。
液体从液压泵通过阀门进入液压比例阀，在经过阀芯的控制之后，流向系统的执行器，如液压缸或液压马达。
液压比例阀的工作原理涉及到电磁铁、阀芯和反馈传感器等多个部件，其控制系统十分复杂。
下面将详细介绍液压比例阀的工作原理，以帮助读者更好地理解液压比例阀的技术优势和应用范围。
二、液压比例阀的分类及结构液压比例阀通常可以分为两类：直接驱动和间接驱动。
直接驱动比例阀是指电磁铁直接作用于阀芯，打开或关闭阀口实现流量控制。
间接驱动比例阀则是由电磁铁控制调节阀的阀芯，最终实现流量控制。
液压比例阀的结构通常包含以下部分：● 阀体：液压比例阀的外壳，通常由铸铁、钢材或铝合金等材料制成，用于承载液体压力，并连接系统的管道。
● 电磁铁：控制阀芯位置的动力来源，产生磁场控制阀芯的运动。
● 阀芯：控制液体流量的主要部位，通常采用柱塞式结构，通过电磁铁的控制实现阀口的打开和关闭。
● 流量控制器：传感器，用于测量阀口的流量大小，反馈到控制器，从而实现对阀芯位置的精准控制。
三、液压比例阀的工作原理液压比例阀的工作原理主要是基于阀芯的位置控制液体的流量，实现对液压系统的流量和压力的精准控制。
液压比例阀通过阀芯的位置调节，控制与电磁铁的通电状态相对应的液压流量，从而实现对液压系统的控制。
液压比例阀的工作流程如下：1. 在完成液压系统的连接之后，液体从液压泵通过管道进入液压比例阀，通过压控阀调节压力大小，使液体以一定的压力流入阀体。
2. 当电磁铁通电时，产生磁场作用于阀芯，驱动阀芯向上移动，打开液体流通通道，控制液体的流量与电磁铁的通电电流大小成正比。
液压阀工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
四、
液压阀工作原理
2.3.3 流量控制阀
作用： 依靠改变阀口通流面积(节流口局部阻力)的大 小或通流通道的长短来控制流量，从而实现执 行元件所要求的运动速度。
类型： 普通节流阀、单向节流阀、调速阀、单向 调速阀、分流集流阀等。
液压阀工作原理
1、
液压阀工作原理
液压阀工作原理
液压阀工作原理
顺序阀与溢流阀的区别: a. 溢流阀的出油口通往油
箱，顺序阀的出油口一般通 往另一工作油路；顺序阀的 进出油口都是有一定压力的 。
b．溢流阀打开时，进油口 压力基本上保持在调定值， 出口压力近似为零；而顺序 阀打开后，进油压力可以继 续升高。
c．溢流阀的内部泄漏可以 通过出油口回油箱；而顺序
分流集流 工作原理
液压阀工作原理
分流集流 工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
液压阀工作原理
o 参考文献： o 【1】《液压工作原理及动画.PPT》 o 【2】《液压工作原理动画.PPT》
液压阀工作原理ຫໍສະໝຸດ 3rew演讲完毕，谢谢听讲!
再见，see you again
2020/11/25
液压阀工作原理
三、顺序阀
1、作用：
利用油路本身的压力变化来控制阀口开启，达到油路 通断，实现执行元件的顺序动作，它一般不控制系统 压力。
2、类型： 按控制方式
直控顺序阀 外（液控）控顺序阀
按结构
直动式 先导式
液压阀工作原理
3、典型结构
直 动 式
先 导 式
液压阀工作原理
单 向 顺 序 阀
外 控 顺 序 阀
液压阀工作原理剖析课件
02
液压阀的组成与结构
阀体
阀体是液压阀的主要组成部分，通常由铸铁、铸钢 、不锈钢等材料制成，用于容纳和固定其他组件。
阀体内部通常设计有油道，以便于液压油的流动和 控制系统。
阀体的形状和结构根据不同的液压阀类型而有所不 同，例如单向阀、安全阀、节流阀等。
阀芯
02
01
03
阀芯是液压阀的核心部件之一，通常由钢、铜、不锈 钢等材料制成。
阀芯的形状和尺寸直接影响液压阀的工作性能，例如 流量、压力等。
阀芯通常可以在阀体内进行轴向移动，以实现液压油 的开启或关闭。
阀座
阀座是液压阀的关键部件之一 ，通常由钢、铜、不锈钢等材 料制成。
阀座的作用是支撑和定位阀芯 ，确保其稳定性和精确性。
阀座的形状和尺寸根据不同的 液压阀类型而有所不同，例如 锥形阀座、平面阀座等。
详细描述
流量控制阀的故障诊断与排除需要检查节流口是否堵塞、弹簧是否损坏、阻尼孔是否堵塞等，同时需要调整流量控制阀的参数 ，确保其与系统相匹配。
05
新型液压阀的发展趋势与展望
新型液压阀的研发与应用
新型液压阀的研发
随着工业技术的不断发展，新型液压阀的研发成为了一个重要的研究方向。新 型液压阀在结构、材料、工艺等方面都有所创新，以提高其性能和可靠性。
新型液压阀的应用
新型液压阀在许多领域都有广泛的应用，如工程机械、航空航天、船舶、农业 机械等。这些领域对液压阀的性能和可靠性要求较高，因此新型液压阀的应用 前景十分广阔。
液压阀技术的发展趋势
01
高压化
随着工业设备的大型化和高效化，液压系统的压力越来越高，因此对高
压化液压阀的需求也越来越大。
02 03
总结词
第五章液压控制阀ppt课件
（2）先导式溢流阀
调节螺钉 阀盖 调压弹簧 锥阀芯阀座 遥控口K
1）结构和工作原理
结构组成： 动画 主阀：圆柱阀芯
先导阀：锥形阀芯
工作原理： 动画
阀体 主阀芯 主阀座
控制液流的压力、流量、方向的阀类，可直接与计算
机接口，不需要D/A转换器。
▪ 根据安装连接形式不同分类
管式连接 阀体进出口由螺纹或法 兰与油管连接。安装方便。
板式连接 阀体进出口通过连成的组件 插入专门设计的阀块内实现不同功
能。结构紧凑。
叠加式 是板式连接阀的一种发展 形式。
§5-2 压力控制阀
分类 按用途： 溢流阀 减压阀 顺序阀 压力继电器
按阀芯结构：滑阀 球阀 锥阀
按工作原理：直动式 先导式
工作原理：利用液压力与阀内弹簧力相平衡原 理工作的。
一、 溢流阀
1．溢流阀的功能 功能：利用阀芯上的液压作用力和弹簧力保持平衡，
使阀的进口压力不超过或保持调定值； 保持系统压力恒定，即溢流定压； 防止系统过载，即安全保护。
二、液压阀的分类
• 根据结构形式分类
• 滑阀 滑阀为间隙密封，阀芯与阀口存在一定 的密封长度，因此滑阀运动存在一个死区。阀 口的压力流量方程 q＝ CdπD x (2Δp/ρ）1/2 • 锥阀 锥阀阀芯半锥角一般为12 °～20 °，阀 口关闭时为线密封，密封性能好且动作灵敏。 阀口的压力流量方程
二、换向阀
• 换向阀是利用阀芯与阀体间的相对运动而切换油 路中液流的方向的液压元件。
• 其作用是通过改变阀芯和阀套之间的相对位置， 来控制系统的启动、停止或换向。
液压单向阀工作原理是什么
液压单向阀工作原理是什么
液压单向阀的工作原理主要包括阀芯、弹簧、阀座和阀体四个主要部分。
在液压单向阀中，阀芯是一个可以在阀体中移动的元件，它用于控制液体的流动方向。
弹簧则起到控制和重置阀芯的作用，使其保持在正确的位置。
阀座是阀芯的密封面，用于控制液体的流动方向和阀位。
阀体是安装阀芯和弹簧的外部结构，起到保护和固定阀芯、弹簧的作用。
液压单向阀的工作原理涉及两个重要的元件：流体和阀芯。
当液压系统中的液压力差使得液体的压力大于阀芯顶部的压力时，液体将从阀芯底部进入单向阀，并将阀芯推向上方，打开阀门。
液体会绕过阀座并进入阀芯底部，在阀芯顶部形成一定的压力，使阀芯保持打开状态。
而当液体的压力小于阀芯顶部的压力时，弹簧的作用下，阀芯将被弹簧顶住，并与阀座紧密贴合，阻止液体倒流。
1.液体从阀芯底部进入并填充在阀芯与阀座之间的腔室内。
随着液体的进一步进入和压力增大，液体将推动阀芯向上运动，同时撑开弹簧，直到阀芯与阀座分离。
2.当液体压力下降时，由于弹簧的压力始终作用在阀芯上，阀芯会被弹簧顶住并与阀座紧密贴合，防止液体倒流。
3.如果液体的压力在阀芯和弹簧之间的特定范围内变化，阀芯将保持在一个中间位置。
这个特定范围由液压单向阀的设计和设置决定。
总结来说，液压单向阀工作原理是通过液体的压力差来控制阀芯的移动，使得液体只能单向流动，从而实现对液压系统的安全和可靠控制。
它主要依靠阀芯、弹簧、阀座和阀体等部件以及液体的压力差来完成。
液压制动阀工作原理
液压制动阀工作原理液压制动阀是用来控制汽车制动系统的重要组成部分，其工作原理是根据液压力学的基本原理来实现的。
液压制动阀主要由主缸、制动室、换向阀和液压执行器等部分组成。
当驾驶员踩下制动踏板时，主缸内的活塞会向前移动，从而通过液压传送给制动室内的活塞。
制动室内活塞的移动会将压力传递到制动盘或制动鼓上的制动蹄片，从而实现制动的功能。
液压制动阀的工作原理可以分为四个阶段：压力增加阶段、保持阶段、释放阶段和行程回收阶段。
在压力增加阶段，当驾驶员踩下制动踏板时，主缸内的活塞会向前移动，相应地将制动剂液体向制动室内压送，使制动室内的活塞移动。
通过液压力的传递，制动蹄片即可附着于制动盘或制动鼓上，从而产生制动力。
在保持阶段，当制动踏板被保持在一定位置时，制动阀会封闭输液腔，使压力得以保持。
这个阶段的目的是为了保持制动力和制动效果的稳定性。
在释放阶段，当驾驶员松开制动踏板时，主缸内部的压力会减小，从而导致制动室内的活塞向后移动。
这个过程中，制动室内的压力会由高压逐渐减小到零。
制动阀会逐渐打开输液腔和回油腔之间的连接通道，使制动室的压力得以释放，从而实现制动蹄片的分离，制动力逐渐减小。
在行程回收阶段，当制动力减小到一定程度时，制动阀会将压力传递给回油腔，从而驱使活塞回到初始位置。
这个过程中，制动盘或制动鼓上的制动蹄片完全分离，从而实现制动的解除。
液压制动阀会根据行程回收的力度和速度来调整回程速度，以确保制动的平稳性和可控性。
总结起来，液压制动阀的工作原理是通过主缸和制动室之间的液压传递以及换向阀的控制，实现对制动蹄片的压力调节和分离，从而实现汽车的制动功能。
它的优点是制动力大、制动效果稳定，但同时也需要保持液压系统的密封性和压力平衡性，以确保制动的可靠性和安全性。
液压阀详解
YYF
为了避免这一不正常现象发生，采用液压锁，液控单 向阀2的控制油液由油缸下腔引入，此时下腔为低压， 阀2在上腔高压作用下紧紧关闭，保证无泄漏，支腿不 会缩回。当需要收回支腿时，换向阀左位接入，液压 泵的油液由A口经单向阀1进入油缸下腔，由这一油路 引出的控制油使阀2强制开启，油缸上腔得油反向流 过阀2经B口流回油箱，支腿收回。当换向阀右位接入 时，液压泵的油经B口和阀2通向油缸上腔，并与阀1 控制油道相通，使阀1强制打开，油缸下腔回油经阀1 反向流回油箱，支腿放下。
AB
图形符号 po
电磁换向阀由电气信号操纵，控制方便，在实现机 械自动化方面得到广泛应用，但由于受到磁铁吸力较 小的限制，其流量一般在63L/min以下，最大通流量 小于100L/min。
YYF
2、滑阀的中位机能(又称滑阀机能)
中位机能——根据不同的使用要求，使三位换向 阀处于中间位置时，其各油口间的各种不同连接方式 称“中位机能”或“滑阀机能” 。
见教材P87 表4-1 常用的有O、P、H、Y、M五种，必须掌握。
机能 4通符号 5通符号 O型 P型
Y型
或
H型
M型
性能特点
各油口全封闭，油缸两腔闭锁，油泵 不卸荷，可用于多个换向阀并联工作， 利用中位油缸停止，能保压。
压力油P与A、B通，O封闭，油泵与 油缸两腔相通，可组成差动回路，中 位停止，泵不卸荷，差动油缸不能停 止，换向平稳 。 P口封闭，A、B、O三口相通，油缸 浮动，油泵不卸荷，缸在外力作用下 可移动，中位停止，可用于差动油缸 停止，因有泄漏换向不平稳。
M型
双向锁紧，油泵卸荷。
H型
油缸浮动，泵卸荷。
P型
差动连接。
Y型
油缸浮动，系统保压。
液压站各阀工作原理
液压站各阀工作原理液压站是应用液压传动技术的常见设备，用于转换机械能为液压能以及控制执行机构的动作。
液压站中各个组成部件都起着至关重要的作用，其中阀门是液压站的控制中心。
液压站中的阀门数量众多，针对不同的控制要求，也有不同种类的阀门。
本文将就液压站各阀工作原理进行一一介绍。
1.安全阀安全阀是一种重要的阀门，用于保护液压站的安全。
当系统中的压力超过安全阀设定压力时，安全阀会自动开启，将多余的液体排出，使系统的压力恢复到设定值。
液压站使用的安全阀通常具有以下三个特点：（1）避免在工作过程中被误触发。
（2）系数要正确，符合操作规程的要求。
（3）线路设计需合理，阀门安装位置应考虑阀门维护、清理以及更换。
2.节流阀节流阀也是液压站中常见的阀门，在控制过程中起到控制流量的作用。
它是一种利用孔径变化调整流量的元件。
液体从阀门中通过时会受到一个阻力，从而使压力下降，调节孔径的大小就可以控制这个阻力，从而改变流量。
节流阀根据结构不同可以分为可调式节流阀和固定式节流阀。
3.溢流阀溢流阀是一种控制液压站中压力的重要元件，用于控制系统的最大工作压力。
液体压力超过设定值时，溢流阀会自动开启，将多余的液体流出，保护系统的安全。
溢流阀的组成部分包括弹簧、阀体、活塞、调节螺丝、活塞杆等。
4.换向阀换向阀用于控制液体流向，是液压系统中最重要的阀门之一。
它可用于控制旋转式执行元件（如液压马达、液压转向器等）的方向，也可用于控制直线式驱动元件（如液压缸）的前后运动方向。
液压站换向阀根据结构不同，可以分为手动和电动两种类型。
5.逻辑阀逻辑阀也是一种控制液压站中液体流向的阀门，相比于换向阀，逻辑阀可以根据设定的信号级联多个阀门，在不同的操作模式下实现复杂的控制逻辑。
逻辑阀可以分为逻辑与阀、逻辑或阀、翻转阀、定位锁定阀等。
在液压站的控制系统中，逻辑阀可以用于自动控制、安全控制、速度控制等多种场合。
综上所述，液压站各阀的工作原理各异，但都具有至关重要的作用，是整个液压系统中不可或缺的组成部分。
3大类12种液压阀工作原理，直观动画演示一看就懂
3⼤类12种液压阀⼯作原理，直观动画演⽰⼀看就懂导读液压阀在液压传动中⽤来控制液体压⼒﹑流量和⽅向的元件。
其中控制压⼒的称为压⼒控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为⽅向控制阀。
上图为最简单的⼀套液压系统（或称液压泵站），油泵电机等组成动⼒源把油输送到油缸中，⽽电磁阀起到换向的功能，使得油缸活塞杆伸出，或者缩回。
各部件作⽤：油缸：执⾏元件电磁换向阀：液路系统中⽤来实现液路的通断或液流⽅向的改变。
节流阀：通过改变节流截⾯或节流长度以控制流体流量压⼒管路过滤器：清除或阻挡杂质，防⽌元件磨损或卡死溢流阀：定压溢流、稳压、系统卸荷和安全保护作⽤油泵：将原动机的机械能转换成液压能电机：动⼒源我们今天通过直观动态图为⼤家梳理3⼤类12种液压阀的⼯作原理和特点。
1. 控制油液流动⽅向时，液压阀有液动和⼿动之分。
液动换向阀↓液动换向阀是利⽤控制油路的压⼒油来改变阀芯位置的换向阀，操作较为⽅便，启动⼒⼤。
但是当液控油的流量较⼤时，换向冲击也会⽐较⼤。
因此，为了控制阀芯的移动速度，减⼩冲击。
通常在液控压⼒油⼝前安装单向节流装置（阻尼调节器）。
⼿动换向阀↓⼿动换向阀是⼿动杠杆操作的⽅向控制阀，在液压系统中起换向（改变液流⽅向）和开关（接通或切断液流）作⽤。
其操作简便，⼯作可靠，⽆需电⼦。
可以说安装和使⽤⾮常简单。
缺点就是只能通过⼈⼿操作，⾃动化程度不⾼。
2. 按⼯作位置和通路来划分，液压阀⼜有⼆位、三位、四位，⼆通、三通、四通、五通等。
多路换向阀⾮常适合对多路流动⽅向之间进⾏切换，改变不同管路间油路的通与断，控制液流⽅向。
根据阀芯在阀体中的⼯作位置数分两位、三位等；根据所控制的通道数分两通、三通、四通、五通等；P 为供油⼝，O 为回油⼝，A ﹑B 是通向执⾏元件的输出⼝。
当阀芯处於中位时，全部油⼝切断，执⾏元件不动；当阀芯移到右位时，P 与A 通，B 与O 通；当阀芯移到左位时，P 与B通，A 与O 通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1 方向控制阀
方向控制阀: 控制液压系统中油液流动的方向或液流的通与断 单向阀 换向阀
单向阀 双向液压锁
二、换向阀
工作原理:利用阀芯和阀体的相对运动,使油路接通、关断或变换油流的方向，从而实现液压执 行元件及其驱动机构的启动、停止或变换运动方向
分类: 按操作方式分：手动换向阀、机动换向阀（亦称行程阀）、电磁换向阀、液动换向阀和电液换 向阀等 按阀芯工作时在阀体中所处的位置和换向阀所控制的通路数不同分：二位二通换向阀、二位三 通换向阀、二位四通换向阀、三位四通换向阀等 按阀的安装方式分：管式（亦称螺纹式）换向阀、板式换向阀和法兰式换向阀等 按阀的结构形式分：滑阀式换向阀、转阀式换向阀和锥阀式换向阀等
用来减低液压系统中某一回路的油液压力，从而用一个油源就能同时提供两个或几个不同压力 的输出；
也有用在回路中串接一减压阀来保证回路压力稳定
三、顺序阀
顺序阀是用来控制液压系统中各执行元件动作的先后顺序 依控制压力的不同，顺序阀可分为：
内控式：用阀的进口压力控制阀芯的启闭 外控式（液控顺序阀）：用外来的控制压力油控制阀芯的启闭 直动式：用于低压系统[0.2~2.5Mpa] 先导式：用于中高压系统[0.3~6.3Mpa]
两位三通电磁换向阀
5.2 压力控制阀
压力控制阀：控制油液压力高低或利用压力变化实现某种动作的阀。常见的压力控制阀按功 用分为溢流阀、减压阀、顺序阀、压力继电器等
共同特点：利用作用于阀芯上的液体压力和弹簧力相平衡的原理进行工作 溢流阀 减压阀 顺序阀
直动型溢流阀
依靠系统中的压力油直接 作用在阀芯上与弹簧力相 平衡，以控制阀芯的启闭动作 阻尼孔a的作用:
远程遥控口C： 接远程调压阀：远程调压 接油箱：卸荷
额定压力6.3Mpa 调压范围：0.5~6.3Mpa
二、减压阀
减压力）的一种压力控制阀 工作原理：利用进口压力油流经缝隙时产生压力损失的原理使出口油液的压力低于进口压力，
并能自动调节缝隙大小，从而保持出口压力恒定 作用：
p3
f
节流阀
e
v F
a
p1
p
b
c
定差减压阀 （b）详细图形符号
p2 x
d
p1
p1
p3
（c ）简化图形符号
（a）结构原理图 图8.8 调速阀工作原理和符号
方向控制回路
锁紧回路： 使液压缸能在任意位置 上停留，且停留后不会 在外力作用下移动位置 的回路
换向阀的图形符号
方格数即“位”数，三格即三位 箭头表示两油路连通，但不表示流向。“⊥”表示油路不通。在一个方格内，箭头或“⊥”
符号与方格的交点数为油路的通路数，即“通”数 每个换向阀都有一个常态位（即阀芯在未受到外力作用时的位置）。在液压系统图中，换向
阀的符号与油路的连接一般应画在常态位上
减小油压的脉动，提高阀工作的平稳性 弹簧的压紧力可通过调整螺帽1调整 溢流阀进口处的压力基本保持为定值 用于低压小流量：
额定压力2.5Mpa 调压范围：0.3~2.5Mpa
（Y型）先导式溢流阀
由先导阀和主阀两部分组成. 主阀：控制主油路溢流的开口 先导阀：控制主阀的开启压力
调节螺母1可调节调压弹簧2的压 紧力，从而调定了液压系统的压力
换向阀 = 操纵方式 + 位和通路
三位换向阀的中位机能
中位机能： 三位阀常态位(即中位)各油口的连通方式。 不同的中位机能是通过改变阀芯的形式和尺寸得到的
系统保压 系统卸荷 换向平稳性与精度 启动平稳性 液压缸“浮动”和在任意位置上的停止 三位换向阀的非中位机能：
OP型 MP型
按操纵方式分：
双向液压锁（H、Y型） 滑阀机能（M、O型）
方向控制回路 换向回路
双向变量泵
谢谢
