消防管道电伴热规范
电伴热

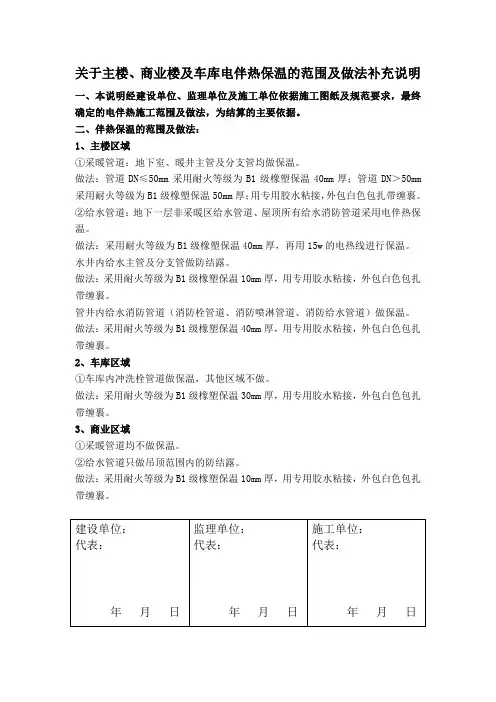

关于主楼、商业楼及车库电伴热保温的范围及做法补充说明一、本说明经建设单位、监理单位及施工单位依据施工图纸及规范要求，最终确定的电伴热施工范围及做法，为结算的主要依据。
二、伴热保温的范围及做法：
1、主楼区域
①采暖管道：地下室、暖井主管及分支管均做保温。
做法：管道DN≤50mm采用耐火等级为B1级橡塑保温40mm厚；管道DN＞50mm 采用耐火等级为B1级橡塑保温50mm厚；用专用胶水粘接，外包白色包扎带缠裹。
②给水管道：地下一层非采暖区给水管道、屋顶所有给水消防管道采用电伴热保温。
做法：采用耐火等级为B1级橡塑保温40mm厚，再用15w的电热线进行保温。
水井内给水主管及分支管做防结露。
做法：采用耐火等级为B1级橡塑保温10mm厚，用专用胶水粘接，外包白色包扎带缠裹。
管井内给水消防管道（消防栓管道、消防喷淋管道、消防给水管道）做保温。
做法：采用耐火等级为B1级橡塑保温40mm厚，用专用胶水粘接，外包白色包扎带缠裹。
2、车库区域
①车库内冲洗栓管道做保温，其他区域不做。
做法：采用耐火等级为B1级橡塑保温30mm厚，用专用胶水粘接，外包白色包扎带缠裹。
3、商业区域
①采暖管道均不做保温。
②给水管道只做吊顶范围内的防结露。
做法：采用耐火等级为B1级橡塑保温10mm厚，用专用胶水粘接，外包白色包扎带缠裹。
建设单位：
代表：
年月日监理单位：
代表：
年月日
施工单位：
代表：
年月日。

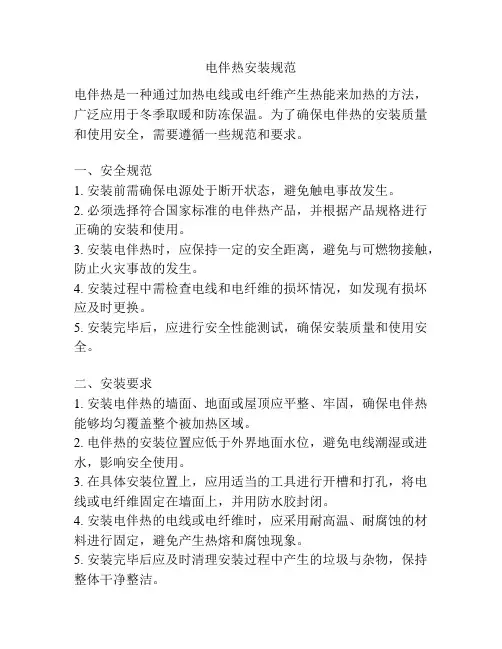

电伴热安装规范
电伴热安装规范电伴热是一种通过加热电线或电纤维产生热能来加热的方法，广泛应用于冬季取暖和防冻保温。
为了确保电伴热的安装质量和使用安全，需要遵循一些规范和要求。
一、安全规范1. 安装前需确保电源处于断开状态，避免触电事故发生。
2. 必须选择符合国家标准的电伴热产品，并根据产品规格进行正确的安装和使用。
3. 安装电伴热时，应保持一定的安全距离，避免与可燃物接触，防止火灾事故的发生。
4. 安装过程中需检查电线和电纤维的损坏情况，如发现有损坏应及时更换。
5. 安装完毕后，应进行安全性能测试，确保安装质量和使用安全。
二、安装要求1. 安装电伴热的墙面、地面或屋顶应平整、牢固，确保电伴热能够均匀覆盖整个被加热区域。
2. 电伴热的安装位置应低于外界地面水位，避免电线潮湿或进水，影响安全使用。
3. 在具体安装位置上，应用适当的工具进行开槽和打孔，将电线或电纤维固定在墙面上，并用防水胶封闭。
4. 安装电伴热的电线或电纤维时，应采用耐高温、耐腐蚀的材料进行固定，避免产生热熔和腐蚀现象。
5. 安装完毕后应及时清理安装过程中产生的垃圾与杂物，保持整体干净整洁。
三、使用和维护1. 在正常使用过程中，应遵循产品说明书的要求进行操作，避免超负荷使用或长时间连续使用。
2. 若电伴热出现损坏或故障，应及时停止使用，联系专业人员进行修复或更换。
3. 定期对电伴热进行维护检查，保持清洁干燥，避免灰尘和杂物积累，以免影响加热效果和使用寿命。
4. 在电伴热长时间不使用时，建议将电源切断，以免漏电和安全隐患。
总之，电伴热安装规范是为了确保安全使用和有效加热，对安装过程和使用要求进行了规范和要求。
只有严格遵守规范，才能够保证电伴热的正常运行和使用效果，避免安全事故的发生。

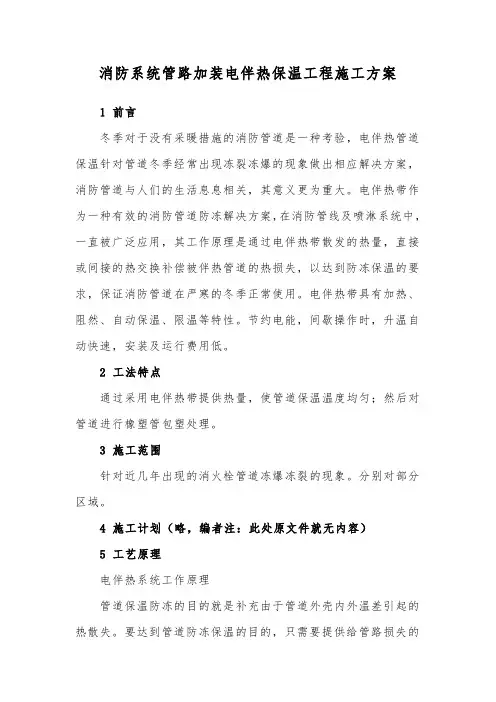

消防系统管路加装电伴热保温工程施工方案
消防系统管路加装电伴热保温工程施工方案1 前言冬季对于没有采暖措施的消防管道是一种考验，电伴热管道保温针对管道冬季经常出现冻裂冻爆的现象做出相应解决方案，消防管道与人们的生活息息相关，其意义更为重大。
电伴热带作为一种有效的消防管道防冻解决方案，在消防管线及喷淋系统中，一直被广泛应用，其工作原理是通过电伴热带散发的热量，直接或间接的热交换补偿被伴热管道的热损失，以达到防冻保温的要求，保证消防管道在严寒的冬季正常使用。
电伴热带具有加热、阻然、自动保温、限温等特性。
节约电能，间歇操作时，升温自动快速，安装及运行费用低。
2 工法特点通过采用电伴热带提供热量，使管道保温温度均匀；然后对管道进行橡塑管包塑处理。
3 施工范围针对近几年出现的消火栓管道冻爆冻裂的现象。
分别对部分区域。
4 施工计划（略，编者注：此处原文件就无内容）5 工艺原理电伴热系统工作原理管道保温防冻的目的就是补充由于管道外壳内外温差引起的热散失。
要达到管道防冻保温的目的，只需要提供给管路损失的热量，保持管道内流体的热量平衡，就可维持其温度基本不变。
发热电缆管道保温防冻系统就是提供给管路损失的热量，维持其温度基本不变。
管道电伴热系统由发热电缆供电电源系统、管道防冰冻电缆加热系统和管道电伴热智能控制报警系统三部分组成。
工作状况下，温度传感器安置在被加热的管道上，可随时测量出其温度。
温控器根据事先设定好的温度，与温度传感器测出的温度比较，通过伴热电缆控制箱内的空气开关与交流电流越限报警隔离变速器，及时切断与接通电源，以达到加热防冻目的。
6 施工工艺流程6.1电伴热系统施工技术本管道防冻电伴热工程主要包括地下车库的消防、喷淋管道防冻电伴热系统，系统布置如图5.1.1所示。
图5.1.16.2施工前的准备工作6.2.1 电缆包装完好，电线绝缘层完整无损，厚度均匀。
电缆无压扁、扭曲、铠装不松卷。
电缆外护层有明显标识和制造厂标。
所有伴热电缆均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用。
电伴热管理规定

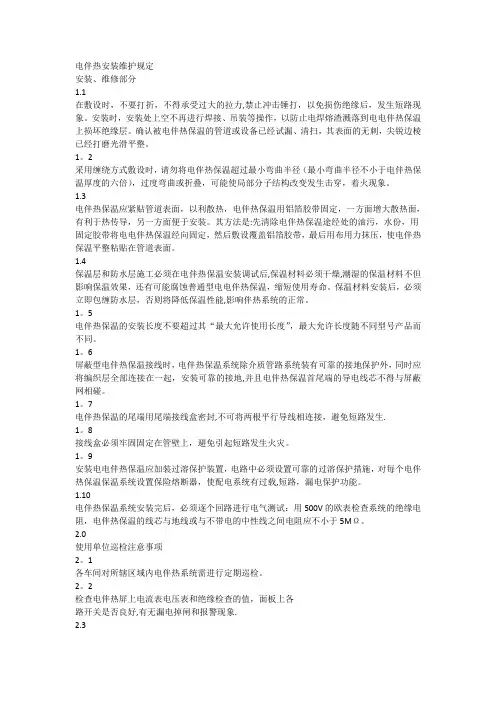

电伴热安装维护规定安装、维修部分1.1在敷设时，不要打折，不得承受过大的拉力,禁止冲击锤打，以免损伤绝缘后，发生短路现象。
安装时，安装处上空不再进行焊接、吊装等操作，以防止电焊熔渣溅落到电电伴热保温上损坏绝缘层。
确认被电伴热保温的管道或设备已经试漏、清扫，其表面的无刺，尖锐边棱已经打磨光滑平整。
1。
2采用缠绕方式敷设时，请勿将电伴热保温超过最小弯曲半径（最小弯曲半径不小于电伴热保温厚度的六倍），过度弯曲或折叠，可能使局部分子结构改变发生击穿，着火现象。
1.3电伴热保温应紧贴管道表面，以利散热，电伴热保温用铝箔胶带固定，一方面增大散热面，有利于热传导，另一方面便于安装。
其方法是:先清除电伴热保温途经处的油污，水份，用固定胶带将电电伴热保温经向固定，然后敷设覆盖铝箔胶带，最后用布用力抹压，使电伴热保温平整粘贴在管道表面。
1.4保温层和防水层施工必须在电伴热保温安装调试后,保温材料必须干燥,潮湿的保温材料不但影响保温效果，还有可能腐蚀普通型电电伴热保温，缩短使用寿命。
保温材料安装后，必须立即包缠防水层，否则将降低保温性能,影响伴热系统的正常。
1。
5电伴热保温的安装长度不要超过其“最大允许使用长度”，最大允许长度随不同型号产品而不同。
1。
6屏蔽型电伴热保温接线时，电伴热保温系统除介质管路系统装有可靠的接地保护外，同时应将编织层全部连接在一起，安装可靠的接地,并且电伴热保温首尾端的导电线芯不得与屏蔽网相碰。
1。
7电伴热保温的尾端用尾端接线盒密封,不可将两根平行导线相连接，避免短路发生.1。
8接线盒必须牢固固定在管壁上，避免引起短路发生火灾。
1。
9安装电电伴热保温应加装过溶保护装置，电路中必须设置可靠的过溶保护措施，对每个电伴热保温保温系统设置保险熔断器，使配电系统有过载,短路，漏电保护功能。
1.10电伴热保温系统安装完后，必须逐个回路进行电气测试：用500V的欧表检查系统的绝缘电阻，电伴热保温的线芯与地线或与不带电的中性线之间电阻应不小于5MΩ。
电伴热技术方案(消火栓)
北京地区消火栓管道电伴热保温技术方案一、设计条件的基本概况1北京地理概况北京属暖温带半湿润季风气侯区。
本区处于北半球中纬度地带，所受太阳辐射一年四季比较大，大气环流以西风带和副热带系统为主。
夏半年盛行偏南风，冬半年盛行偏北风，年平均风速1~2米/秒。
8月最热，1月最冷。
年降水量为550~1000毫米。
2 设备位置消防管道系统位于地上位置，无危险区。
3 设计参数1.应用环境：消防管道，最低环境温度为-20℃。
2.被伴热设备情况：消防管道，维持温度：5℃。
4设计要求1.电气参数设定：管道的伴热电量统一取15W/m2.敷设时需要将10%的膨胀量均布在管路上，以免通断过程中崩断发热元件造成断路3.根据管道网络分布设置配电系统，整个工程分成数个配电系统。
每个系统安装一个温度控制箱，箱内有一套环境温控器，当环境温度低于5℃时自动接通电源，高于15℃时自动关闭系统电源，详见附图。
二、技术方案本技术方案是芜湖科特热控科技有限公司为北京地区消火栓管道采用电伴热产品而设计的。
芜湖科特热控科技有限公司提供的自调控电伴热系统采用并联线路设计，长度可以根据需要裁剪，发热元件为特殊的导电塑料，功率可随管道温度的变化而变化，从而很好地满足管线的防冻和保温要求。
1 基本技术参数管内介质：水维持温度： 5℃最低环境温度： -20℃最高环境温度： 30℃保温材料：橡塑海绵保温层厚度： 30mm管道有无蒸汽吹扫：无使用环境有无腐蚀：无2 热损计算及伴热线选型2.1 根据各系统中各管路参数进行计算，计算不同管径的散热量（见表一）。
2.2.根据具体管线散热量选用功率为15W/m的电伴热带，且保证选择的电伴热线完全满足保温要求。
综合以上的因素应选用DKT-P/J Z-15-220的电伴热带。
DKT-P/J Z-15-220 (低温加强型自控温电伴热带)的基本参数：最高自限温度65℃最高曝露温度 105℃额定电压： 220V标称功率： 15W/m（标称功率：即国际通行标准伴热带自限温度在10℃时的标准输出功率为15W/m。
电伴热设计规范

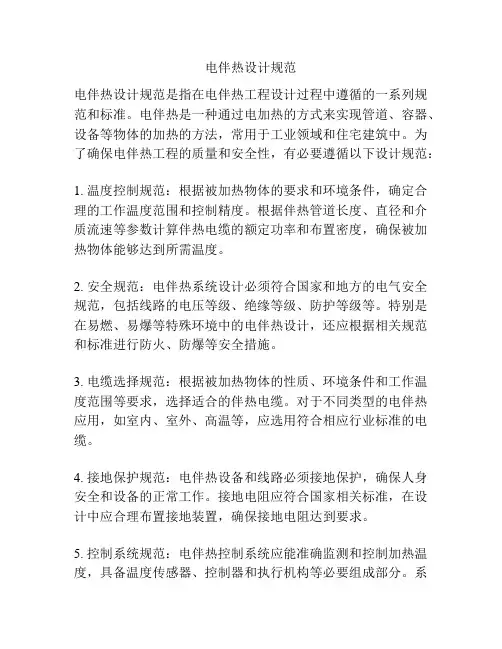

电伴热设计规范电伴热设计规范是指在电伴热工程设计过程中遵循的一系列规范和标准。
电伴热是一种通过电加热的方式来实现管道、容器、设备等物体的加热的方法，常用于工业领域和住宅建筑中。
为了确保电伴热工程的质量和安全性，有必要遵循以下设计规范：1. 温度控制规范：根据被加热物体的要求和环境条件，确定合理的工作温度范围和控制精度。
根据伴热管道长度、直径和介质流速等参数计算伴热电缆的额定功率和布置密度，确保被加热物体能够达到所需温度。
2. 安全规范：电伴热系统设计必须符合国家和地方的电气安全规范，包括线路的电压等级、绝缘等级、防护等级等。
特别是在易燃、易爆等特殊环境中的电伴热设计，还应根据相关规范和标准进行防火、防爆等安全措施。
3. 电缆选择规范：根据被加热物体的性质、环境条件和工作温度范围等要求，选择适合的伴热电缆。
对于不同类型的电伴热应用，如室内、室外、高温等，应选用符合相应行业标准的电缆。
4. 接地保护规范：电伴热设备和线路必须接地保护，确保人身安全和设备的正常工作。
接地电阻应符合国家相关标准，在设计中应合理布置接地装置，确保接地电阻达到要求。
5. 控制系统规范：电伴热控制系统应能准确监测和控制加热温度，具备温度传感器、控制器和执行机构等必要组成部分。
系统应该具备过温和过载保护功能，并能进行故障诊断和报警。
6. 施工规范：电伴热施工应按照相关标准进行，包括电缆敷设、绝缘层处理、接地装置的安装等。
施工应按照设计要求进行，避免电缆损坏、电连接不良等问题。
特别是在爆炸危险场所，施工人员应具备相应的安全资质和技能。
7. 维护和检修规范：为了保证电伴热系统的长期稳定运行，需要定期进行维护和检修。
维护包括清洁和检查电伴热设备、线路等，确保其正常工作；检修则是在设备故障或老化时进行修复和更换工作。
总之，电伴热设计规范对于保证电伴热工程的安全性、可靠性和经济性至关重要。
设计人员应了解并遵守相关的国家和行业标准，根据具体的工程要求进行合理的设计和施工。
消防电伴热系统
消防电伴热系统消防给水设施防冻的目标是防止其内部储存的静水结冰，以防止设施遭受冻裂，进而提高在寒冷季节的消防安全保障。
伴热的主要作用是确保设施内的水温度维持在0℃以上，从而有效预防冰冻。
根据国家的给水设计规范，给水管道内的水温不得低于4℃，而一般工程设计的维持温度为5℃。
为了确保这一水温的稳定，我们需要根据管道的直径、设施的外径尺寸、保温层的厚度和导热系数，以及环境的最低气温等因素，精确计算出最大的散热量。
随后，基于这个散热量，我们才能选择适当的电伴热线，从而确保水温维持在所需的范围内。
伴热电缆在管道、阀门、消火栓和泡沫液罐等消防设施上均匀缠绕，确保每一处设施都能得到充分的加热。
其一端与温控器紧密相连，以实现伴热电缆的精确控制和调节。
伴热电缆温度控制器负责监控管外表面的温度，一旦探测点的温度低于预设值，温控器便立即接通电源，启动电伴热系统，为相关设施提供所需的热量。
当温度传感器监测到管道温度超过预设阈值时，温控器会立即切断电源，从而使电伴热系统在最佳的经济效率下运行。
这确保了消防管道的保温设计温度得以满足，确保了系统的安全与稳定。
电伴热系统的伴热线及配件安装现场控制单元引电伴热供电缆至消防管道起点处，设电源接线盒,由电源接线盒引出伴热电缆敷设安装于隧道消防管道。
电源接线盒用邦扎带固定于管道上，伴热电缆每隔30-50cm采用压敏胶带缠绕两圈后固定在管道壁上，且应尽量安装在管道下半截面与垂直中心线相交45°的范围内。
在支架、托架的两端及电缆弯曲处应对伴热电缆绑扎固定,伴热电缆应安装在“U”型管卡内侧。
弯头、托架、阀门等处安装的伴热电缆长度应考虑适当富裕，伴热电缆的弯曲应符合其最小弯曲半径。
为保障运营维护人员安全，在保温层外每间隔3-6m处粘贴警示标签;为方便安装及后续增补灵活性，伴热电缆连接处使用两通接线盒;在消火栓支管处设伴热电缆三通接线盒，每个伴热电缆回路尾部安装尾端接线盒。
16s401消防车库管道保温设计标准
16s401消防车库管道保温设计标准16s401消防车库管道保温需要做电伴热保温以达到防冻，总体设计从合理性、经济性角度出发，设计要求冬季使用时维持温度2-10℃左右即维持不冻状态。
根据本使用区域消防车库管道：维持温度为2-10℃选用低温型自限温电热带较为适用，此电热带具有：使用寿命较长，特别是电热带可以根据管道热损自动调节输出功率，发热温度均匀，安装、施工便利，维护、检修简单。
在管道维持温度10℃以下时，电热带的输出功率大于标称功率，当管道和环境温度高于10℃时，电热带的输出功率就小于标称功率，温度越高功率越小。
电热带单根大使用长度为：100米。
附材的选型与用途1、智能控制箱:控制各回路电热带的启动，内置温度传感装置，探测管道温度，根据伴热管道所需低维持温度，能自动，准确，科学节能地调节伴热系统的启动。
从而达到智能控制的目的。
2、电源接线盒:用于每一路电伴热带的始端，与供电电缆连接。
3、三通接线盒:用于管道主管与支管之间电伴热带的连接。
4、两通接线盒:用于电伴热带之间的连接。
5、尾端接线盒:用于电伴热带末端的保护。
6、压敏胶带:用于电伴热带于管道上的绑扎。
电气要求及控制系统说明1、电气设计、布置和安装严格执行国家建筑电气施工规范，以及电伴热带的具体安装要求。
2、回路电源电压为单相220V，每个控制箱均配置漏电保护断路器（漏电断路电流不大于30mA），每个回路有断路开关和接地保护措施。
负载不超过额定控制负载。
3、电伴热带安装所需总功率约15KW，甲方据此合理配送电源到电伴热控制箱。
管道伴热系统安装说明第一条安装前应充分了解和熟悉工程的设计图纸。
熟悉各伴热回路的主材料型号、线长、布线方式、附件等。
第二条熟悉《电伴热带系统安装与操作手册》，并接受有关的专业安装培训。
第三条管道系统或容器均已施工完毕，管道系统或容器的水压试验合格，并已进行了防锈防腐处理。
第四条管道或容器的表面应去毛刺和锐角，避免安装过程中对伴热电缆造成损坏。
电伴热安装注意事项及安装规范
电伴热安装注意事项及安装规范一、作用水结冰后，一方面，无法流动；另一方面，冰的密度小于水，同样质量的水结冰后，体积变大，从而爆管。
故需要对其采取防冻措施，其中一种方法就是电伴热。
二、构成三、分类及特点（一）变功率电伴热（自限温）1、发热电阻体具有很高的电阻正温度系数（PTC）特性，单位长度发热量随温度变化。
2、工作电压220V。
3、长度可任意切割。
4、敷设时可交叉重叠。
5、一般情况下，可不配温控器，仅在温度控制精度要求很高场合才配温控器。
（二）并联式恒功率电伴热1、单位长度发热量恒定。
2、工作电压220V或380V。
3、长度可任意切割。
4、不允许交叉敷设或敷设在绝缘层中间，避免过热损坏。
5、必须与温控器配合使用，且每个电伴热系统均单独设置温控器和传感器。
（三）串联式恒功率电伴热因其使用长度不可切割，产品需定制，工程中较少使用。
四、设置及安装要求1、自动喷水灭火系统PVC-C管道，仅可采用保温，不得设置电伴热等发热装置。
2、电伴热电源应为消防电源。
3、电伴热的配电导线载流量应根据其容量选择。
4、电伴热施工环境温度不宜低于-10℃。
5、电伴热不能在地上拖拽、硬拉，也不能打硬折，以避免损伤电伴热。
6、应根据管道周围安装环境及空间尺寸，确定选择采用直线敷设还是螺旋敷设。
7、电伴热安装时，被伴热管道必须全部施工完毕，应进行压力试验、气密试验、吹扫等，并符合有关要求。
8、在敷设电伴热之前，应先将敷设处灰尘、锈、油污擦净。
9、每根发热电缆安装前均应进行电路连续性和绝缘性能的测试，系统绝缘电阻应大于50MΩ。
10、电伴热的敷设应从电源供给端开始，边敷设边覆盖铝箔胶带，同时用布团用力抹压，使电伴热牢固固定，严禁用金属丝绑扎。
11、电伴热的分支、末端及电伴热之间的连接等处必须采用电伴热专业厂家提供的专用配件。
12、安装电伴热附件处应留有一定的富裕量，电源端和尾端各预留1m富裕量，二通或三通配件处各端预留0.5m富裕量，以便下次检修重复使用。
消防电伴热保温施工方案
消防电伴热保温施工方案
电伴热保温施工方案
工程概况：
本工程位于住宅小区，包括16栋住宅、6栋商业楼、2座地下汽车库和2座裙房，总建筑面积约为21万平方米。
本工程为消防管道电伴热保温工程，旨在避免管道内的水在寒冷季节结冰，导致管道和阀门损坏。
需电伴热保温的管道包括：非采暖车库及库房所有湿式消防管道（消火栓管道及报警阀前湿式管道）。
编制依据：
本工程的施工方案依据03S401《管道和设备保温、防结露及电伴热》制定。
工艺原理：
管道保温防冻的目的是为了弥补管道外壳内外温差引起的热损失。
电伴热系统通过提供管路损失的热量，保持管道内流体的热量平衡，从而达到管道防冻保温的目的。
管道电伴热保
温系统由电伴热箱、供电电源系统、发热电缆、保温材料等组成。
温度传感器测量管道温度，温控器根据事先设定好的温度，通过伴热电缆控制箱内的空气开关与交流超限报警器来调整电伴热带的功率，保证管道内的水温维持在一定的范围内，以达到加热防冻的目的。
施工工艺流程：
管道及阀门安装→缠绕发热电缆→铝箔胶带固定→保温→调试。
电伴热带随管道、管件、阀门均匀缠绕，并用固定件固定在管道上。
保温材料采用B1级橡塑，其中保温厚度50mm，防结露厚度20mm，保温层外缠防火压延膜，消防为红色。
电
伴热工作时的发热功率为50W/m，发热电缆须有铜丝屏蔽接
地保护，以符合国家相关用电安全。
保温材料包裹在管道、管件、阀门的外表面，用固定件固定，使保温壳包裹紧密，不漏空隙，可以有效减缓热量在低温环境中的散失速度，有效保持管道温度。
消防管道电伴热安装方法
消防管道电伴热安装方法嘿，朋友们！今天咱们来聊聊消防管道电伴热安装方法这个重要又有点神秘的事儿。
你可以把消防管道想象成冬天里怕冷的“小宝贝”，而电伴热就是给它穿上的温暖“小棉袄”，让它在寒冷的天气里也能正常工作，保障我们的安全。
首先呢，安装前的准备工作可不能马虎。
就像你要出门旅行，得先收拾好行李一样。
我们要仔细检查消防管道，看看有没有破损、生锈之类的问题。
要是管道有“小伤口”，就像人感冒了一样，得先治好它，不然会影响后面的“保暖效果”。
我记得有一次，我们在安装前检查管道，发现有一处生锈了，赶紧找来砂纸把锈擦掉，又涂上了防锈漆，这才放心地进行下一步。
同时，还要准备好电伴热材料和工具，电伴热就像一条条“电热毯”，要根据管道的长度和直径选合适的尺寸哦。
工具也得齐全，螺丝刀、扳手、剪刀等等，一个都不能少，它们就像是我们的“小帮手”，在安装过程中会大显身手。
接下来就是安装电伴热啦。
这就像给小朋友穿衣服一样，要有耐心，还要细心。
先把电伴热沿着管道均匀地铺开，就像给管道披上一层温暖的“披风”。
注意哦，不要让它拧成一团，不然会“发烧”不均匀的。
在固定电伴热的时候，可以用胶带或者绑扎带，把它紧紧地贴在管道上，就像给“披风”系上扣子，让它稳稳地待在那里。
我有个小窍门，就是每隔一段距离固定一下，这样电伴热就不会乱跑啦。
在安装过程中，还要注意电伴热的接口，要连接牢固，不能有松动，就像绳子的接头要系紧一样，不然会漏电的，那可就危险了。
然后呢，是保温层的安装。
保温层就像是给管道穿上的“厚棉袄”，能让热量更好地保存。
我们可以用保温棉或者其他保温材料，把管道和电伴热一起包起来。
包的时候要注意厚度均匀，不能有缝隙，就像给人穿棉袄，要裹得严严实实的，风才吹不进去。
我曾经看到一个工人师傅包保温层，他包得可仔细了，每一层都压得很严实，还用胶带把接口处都封好，他说这样才能保证保温效果。
安装好保温层后，再用铁丝或者绳子把它固定好，就像给棉袄系上腰带，让它更牢固。
消防给水管道电伴热系统
消防给水管道电伴热系统
消防给水系统是地铁消防设计的重要组成部分，受气候条件影响，北方和南方地区在水消防设计领域差异很大，其核心问题就是低温环境所造成管道冻结。
地铁车站、地下区间运要求设置消火栓给水系统，在常规设计中，消防给水管道一般采用湿式系统，管道处于常态冲水状态。
地铁工程的水消防系统中，地面和高架车站的夹层、大厅内消防给水管；地下车站出入口、风道等位置的消防水管；隧道洞口附近的消防管道等位置的管道，都需考虑防冻保温。
管道处于常态充水状态的消火栓系统，为湿式系统。
地铁工程湿式系统管道的防冻保温措施通常有常规保温和电保温两种形式。
湿式系统管道的常规保温措施，可以使用复合合硅酸镁管壳作为保温保护，在外边一层包上不燃性玻璃布复合铝箔防潮。
在防潮层外边包一层铝合金薄板。
管道电伴热属于主动保温模式，这种情况是在往常的防冻保温下无法正常运行时进行此种设置，属于一种加强型的保温措施。
管道电伴热系统包括电源、发热电缆、温控系统、远程控制单元、管道外保温及标识等。
通过温度控制系统显示温度数据，并且这种数据比较精确，由于可以保证使用最少的能源消耗达到良好的防冻效果的目的。
电伴热的使用规范
电伴热的使用规范
一、目的
为加强电伴热的安全管理及使用，依据电伴热的使用说明制定本规定；
二、电伴热温度控制要求：
所有电伴热设置温度环境温度在・10摄氏度以上时最高维持温度不得超过介质温度的20℃,环境温度在-10摄氏度以下时最高维持温度不得超过介质温度的30℃；伴热带最高表面温度不应超过65℃；如需对现场温度进行调整由属地车间通知仪表对现场温度进行调整；三、电伴热的安装与使用要求
1、安装：各仪表电伴热的安装，由仪表人员为主导，工艺人员配合进行安装；
2、拆除：已经安装的电伴热，如需拆除，应由属地车间负责人向动力车间发起拆除电伴热的申请。
3、电伴热的温度探头安装：温度探头应紧贴引压管或者管线，应在保温内；
4、温度控制不能满足工艺需求时，由工艺车间提出申请（附表
一），申请表交至仪表班组，仪表人员按照要求温度进行调节;。
电伴热施工方案
电伴热系统施工方案一、施工所依据标准范围及要求：(1)03S401《管道和设备保温、防结露及电伴热》;(2）03D705—1《电热采暖、伴热设备安装》。
（二)管道水系统散热功率计算各种管道经保温后最大散热功率P0如下:（三)、电伴热线型选择和安装系数N：根据产品样本选用15DXY2-CT型自调控伴热线,其正常运行最大功率Pm及工艺安装系数等重要指标如下：注:n为电伴热带与管道的比值，考虑现场的实际特点,保证现场施工消防安全，本工程实际采用安装系数为1。
2,即1米管道安装电伴热带为1.2米.(四)相关配件:电源接线盒：作电源供电用，每个回路不大于100m，安装在保温层中尾端电源接线盒：作电源供电用，每个回路尾部使用一套，安装在保温层中两通接线暗盒：作电源供电用，用来连接电伴热,安装在保温层中胶带：将电伴热线固定于管道之上二、电伴热带的安装1、管道系统与配备都已施工测压完毕，具备电伴热安装2、沿管道铺设电伴热带并避免:将电伴热带放置于毛刺和利角上、用力拉扯电热带、脚踏或重物放置电伴热带上3、胶带每隔80cm处将电伴热带固定于管道上、缠绕时尽可能将电伴热带缠绕均匀，能使电伴热带紧贴管道和帮助散热4、在线路的第一供电点和尾端各预留0。
5m长的电热带、在使用二通或三通配件处，电热带各端应预留40cm长度、所有散热体（如支架、阀门、法兰等)应按要求预留所需电热带长度,将此段电热带缠绕于散热主体上并固定5、电热带一端接入电源，另一端线芯严禁短接或与导电物质接触，，必须使用配套的尾端接线盒。
三、橡塑保温棉施工安装1、本工程采用橡塑保温棉为保温材料，厚度为30mm。
2、电伴热带安装完成后进行施工,取一段橡塑保温棉，使其平敷管道上，在开口处涂上胶水，先粘接开口两端，再粘接中间，之后由两端向中间粘合,直至全部粘合.3、橡塑保温完成后，再用红色保温缠绕带进行缠绕,缠绕时使其充分压接，压接部分不少于缠绕带宽度的四分之一.四、安装注意事项:1、加热带安装时不得将绝缘层破坏，应紧贴于被加热体以提高热效率.2、管道外层保持干净，应注意先清扫后再安装电热带，如果每年例行扫线检查应按照特殊情况设计安装3、必须考虑电伴热带以后便于维修在各个配件和易拆部份留有足够量4、电热带一头接电源另一头母线严禁短路，屏蔽层与内层绝缘层须间距10mm以防母线与屏蔽层之间绝缘效果差或短路，电热带与电热带之间连接或与电线的连接须用绝缘封上保证绝缘性。
消防管道电伴热功率问题
消防管道电伴热功率问题一、原方案柳梢沟隧道消防管道电伴热系统：1）设计参数：✧冬季室外设计温度：-15摄氏度✧系统形式：发热电缆管道防冻方式✧保温层材料：聚氨脂发泡保温2）管道散热量计算：管径为DN200管道，其散热量为10.1W/m。
3）管道散热量计算：电伴热线型号的选择：工作电压为三相380V，伴热线功率为11.5w/m,尾端采用星型连接。
二、电伴热系统的功率计算1）本电伴热系统选择恒功率串联电伴热带。
电伴热系统主要包含恒功率伴热电缆、电伴热带连接附件、伴热线专用玻璃纤维带、温度传感器、温度控制器、电伴热控制箱和其他附件。
2）管道热损耗计算在一定环境温度下的管道DN200 散热量计算公式：Q 补=1.3×2π×（Tv-Td）/[1/λ·Ln（Do/Di）+2/(Do×α)] 其中：Q 补——单位长度管道的热损失W/mTv——管道的维持温度℃Td——最低环境温度℃λ——保温材料的导热系数W/（m·℃）Do——保温层外径（Do= Di+2δ）mmDi——保温层内径mmδ——保温层厚度mmα--保温层外表面向大气的放热系数(W/㎡℃)与风速ω(m/s)α=1.163(6+3ω1/2) W/( ㎡℃ )原方案要求伴热带的最低安装温度为－40℃，如果仅按照环境温度-30℃度计算管道DN200 散热量，则结果如下：QDN200 室内=28.59 W/mQDN200 室外=31.77 W/m3）经过计算选用电伴热带功率至少为30W/m，根据招标文件要求选择11.1W/m 的电伴热带不能达到使用效果，如果想达到使用效果首先要增加配电容量，配电容量扩大至300KW。
三、解决方案电伴热系统中电伴热带的正确选型时电伴热系统的核心，如果电伴热带不能正确选型，将导致整个消防管道不能得到有效的保护。
要达到以上计算的加热功率的要求，电伴热带有三种方案可以解决：方案一：增加电伴热铺设比例，从1:1 增加到1：3；方案二：增加电伴热功率，从11.1W/m 增加到30W/m（缺点是发热量集中散热不均匀）；方案三：采用现行常用产品进行更换，就是采用三根单芯一组电伴热，三根电伴热均匀管道下方对管道进行热补偿，保证受热面均匀，使用长度长，安装方便。
消防管道电伴热方案知识讲解
电伴热技术方案目录1、电伴热已知技术条件 (1)2、电伴热产品技术参数 (1)3、发热电缆技术性能 (6)4、节能伴热电缆产品规格及说明 (6)5、热稳定性：（自控温） (7)6、质保体系 (7)7、安装方式（附伴热电缆系统数据表） (7)8、电伴热材料表： (8)本技术协议适用于消防管道装置伴热。
为保证节能伴热，符合工艺设计要求，本公司电伴热设计方案如下1、电伴热已知技术条件1.1、管道：1.2、当地最低环境温度: -15℃1.3、保温层材料：1.4、保温层厚度：50mm2、电伴热产品技术参数3、发热电缆技术性能1）导电材料为铜芯导线。
2）外护套为阻燃复配材质。
3）金属丝编织屏蔽。
4）现场温度控制器，防爆等级：5）发热电缆和电源接线盒及电气连接盒等所有设备材料均符合国家标准。
6）所有伴热体节能热系统的附件防护等级为IP65。
7）发热电缆所能耐受的最高暴露温度满足设计温度要求。
8）在节能伴热线接线处通过端子连接动力电缆和发热电缆。
9）节能伴热线的安装空间在管线的斜下方，电伴热严禁与其它伴热方式混用，防止发热线损伤。
10）所有节能伴热附件（电源接线盒、三通、两通、尾端等）均为原厂非一次性产品。
4、节能发热电缆产品规格及说明4.1、自控温发热电缆规格型号： ZRDHR-PF-25-220节能伴热电缆是由导电塑料和两条平行金属导线外加绝缘层构成。
导电塑料具有很高的电阻正温度特性，输出功率随温度的上升而减小，随温度的下降而增加。
且互相并联，并可交叉重叠使用，不会导致局部过热或烧毁。
可任意剪裁成所需长度，不影响伴热效果。
配置温控器使用。
5、热稳定性：（自控温）由10℃至149℃来回循环300次后.热线发热量维持在90%以上。
6、质保体系供货方保证提供优质安全产品。
供货方在保证产品质量的前提下，应满足需方对供货周期的要求。
产品符合有关国家标准的规范、以及本技术协议的关条款，标准和规范包括：GB14048-2002 低压开关设备和控制设备GB7251-1998 低压成套开关设备和控制设备GB/T4026-1992 电器设备接线端子和特定导线端的识别及需用字母数字系统的通则、GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB1958.1-2004 爆炸性气体环境用电气设备伴热器第一部分：通用和试验要求7、安装方式（详细见附件）⑴施放电热带时不要打折或长距离在地面拖拉。
建筑管道电伴热保温技术标准
建筑管道电伴热保温技术标准一、管道电伴热工程概述建筑内非采暖房间的给水系统、压力排水系统、消火栓系统、自动喷水系统的管道电伴热保温系统安装。
提供整套电伴热方案设计与施工1、搭拆简易脚手架、水钻打墙眼2、电伴热电源连接,电源箱及其设施的制作与安装（含温控装置)3、基底清理、黑色专用胶带的制作与安装、电伴热带的制作与安装、保温层的制作与安装(含保温保护层）及系统的调试。
二、所需电伴热材料：自控温电热带、橡塑保温棉、电控箱、电源线、线槽、胶带等。
三、施工工艺本工程按照国家建筑标准设计图集《电伴热采暖、电伴热设备安装》03D705-1中的相关要求执行,且满足如下施工要求：施工准备1、材料准备相关材料应在施工前进入施工现场,并检查所需材料数量、产品备案证、检测报告、产品合格证.2、施工机械工具准备现场施工使用机具包括:简易脚手架、刀具、水钻、电钻、卷尺等。
须在施工前进行全面检查，保证施工的顺利进行。
3、人员配置要求驻现场责任人、技术人员及协助人员4、施工工艺⑴对保温范围内管道表面进油污、水分进行清除再用专用胶带粘贴在管道表面。
⑵将自控温电热带紧贴管道表面缠绕以利于传热。
⑶安装自控温电热带附件时应将自控温电热带留有一定富裕量便于检修重复使用。
阀门、法兰等可能更换的设备处电伴热带应采用特殊缠绕方式以保证维修时可以拆装;5、施工注意以下事项⑴各种电伴热带安装敷设时均有最小弯曲半径要求，如果过度弯曲将会损坏电伴热带。
⑵沿管道平行敷设的电伴热带一般安装在管道下方且与管道横截面的水平轴线呈45度角，若用2根电伴热带要对称敷设。
⑶在容器上安装时电伴热带应缠绕在容器中下部通常不超过容器高度的2/3，一般为l/3.⑸非金属管道的电伴热，应在管外壁与电伴热带之间夹一金属片（铝箔)，以提高伴热效果。
⑹安装电伴热带要充分考虑管道附件和设备拆卸的可能性确保电伴热带本身不损坏。
⑺安装附件时,要求胶圈、垫圈、紧固件等齐全，安装正确、紧固以防松动或盒内进水。
消防管道电伴热方案知识讲解
电伴热技术方案目录1、电伴热已知技术条件 (1)2、电伴热产品技术参数 (1)3、发热电缆技术性能 (6)4、节能伴热电缆产品规格及说明 (6)5、热稳定性：（自控温） (7)6、质保体系 (7)7、安装方式（附伴热电缆系统数据表） (7)8、电伴热材料表： (8)本技术协议适用于消防管道装置伴热。
为保证节能伴热，符合工艺设计要求，本公司电伴热设计方案如下1、电伴热已知技术条件1.1、管道：1.2、当地最低环境温度: -15℃1.3、保温层材料：1.4、保温层厚度：50mm2、电伴热产品技术参数3、发热电缆技术性能1）导电材料为铜芯导线。
2）外护套为阻燃复配材质。
3）金属丝编织屏蔽。
4）现场温度控制器，防爆等级：5）发热电缆和电源接线盒及电气连接盒等所有设备材料均符合国家标准。
6）所有伴热体节能热系统的附件防护等级为IP65。
7）发热电缆所能耐受的最高暴露温度满足设计温度要求。
8）在节能伴热线接线处通过端子连接动力电缆和发热电缆。
9）节能伴热线的安装空间在管线的斜下方，电伴热严禁与其它伴热方式混用，防止发热线损伤。
10）所有节能伴热附件（电源接线盒、三通、两通、尾端等）均为原厂非一次性产品。
4、节能发热电缆产品规格及说明4.1、自控温发热电缆规格型号： ZRDHR-PF-25-220节能伴热电缆是由导电塑料和两条平行金属导线外加绝缘层构成。
导电塑料具有很高的电阻正温度特性，输出功率随温度的上升而减小，随温度的下降而增加。
且互相并联，并可交叉重叠使用，不会导致局部过热或烧毁。
可任意剪裁成所需长度，不影响伴热效果。
配置温控器使用。
5、热稳定性：（自控温）由10℃至149℃来回循环300次后.热线发热量维持在90%以上。
6、质保体系供货方保证提供优质安全产品。
供货方在保证产品质量的前提下，应满足需方对供货周期的要求。
产品符合有关国家标准的规范、以及本技术协议的关条款，标准和规范包括：GB14048-2002 低压开关设备和控制设备GB7251-1998 低压成套开关设备和控制设备GB/T4026-1992 电器设备接线端子和特定导线端的识别及需用字母数字系统的通则、GB3836.1-2000 爆炸性气体环境用电气设备第1部分：通用要求GB1958.1-2004 爆炸性气体环境用电气设备伴热器第一部分：通用和试验要求7、安装方式（详细见附件）⑴施放电热带时不要打折或长距离在地面拖拉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防管道电伴热规范
随着建筑公用设施比例的加大，外部设施的增加，使本来复杂的管道系统越来越多地暴露在相对开放的空间，在注意环保的同时，电伴热系统防冻保温在建筑物中越来越重要，为此与人们息息相关的消防管线及地下车库喷淋系统其工作原理是：通过电热带散热，直接或间接的热交换补偿被伴热管道的热损失，已达到防冻保温的要求，保证消防管道在严寒的冬季正常使用。
一、电伴热系统的组成：
1、HGLX-J3/PF-3电伴热带；
2、GRPDX配电箱；
3、FDH-2型，FJH型防爆接线盒；
4、耐热压敏胶带，铝箔胶带。
二、电热带应严格按照IOS9001-2000质量体系运作，所有产品均
应符合货架防爆鉴定中心的防爆认证。
性能参数：
标准颜色：灰色
温度范围：最高维持温度65℃~105℃，最高承受温度85℃~135℃。
热稳定性：由5℃~99℃，5℃~149℃发热量持续在90%以上。
弯曲半径：20℃室温时25.4mm，-30℃低温时35.0mm。
绝缘电阻：由电伴热带长100m，环境温度75℃时，用2500dc
摇表摇1分钟。
绝缘电阻（导线与屏蔽间）最小值为400MΩ。
施工温度：最低为-40℃
三、配电箱采用GRPDX防冻用标准配电箱，采用墙挂式结构，电源电缆进口在箱体的底部，防护等级IP4.内装空气断路器，漏电保护器等。
四、电源接线盒
额定电压：交流200V/380V；额定电流：4A
防爆标志：ECIIT4；防护等级IP54.
橡胶电缆密封直径：11.7mm
类型：FDH-2型；FJH型
安装：垫板—压板—密封圈—垫片—中间座—固定座—电热带注意事项：（1）发现有变形，裂痕或损坏的应停止使用；
（2）安装时切记电热丝，外编制铜丝及芯线之间的短路；
（3）不用的进线孔应用所附钢板堵死。
五、温度控制器
BJW型防爆温度控制器
额定电压：交流200V/380V；额定电流：16A
调温范围：5℃~200℃，控制温度：±4℃
防护等级IP54。
六、配件系列
1、耐热压敏粘带：又称固定胶带，在玻璃纤维带基础上涂敷特殊粘剂后形成的一种胶带；
2、铝箔胶带：是在铝箔带的基础上涂敷特殊粘剂后形成的一种胶带。
七、施工方式
1、直线铺设：将一根或多根电缆沿管道一边直线放置，用胶带
固定在管道的下半端，固定间距≤50cm。
2、缠绕铺设：将一根电缆沿管道螺旋缠绕，用胶带固定在管道
上，间距根据管道大小而定。
八、电伴热平铺系数：
Φ219管道1: 4 Φ159管道1: 3
Φ108管道1: 2或1: 3 Φ80管道1: 1或1: 2
阀门，接线盒，尾端处均预留0.8~1m，二通，三通处每个预留2~3m。
九、材料价格：
1、电伴热带: 2520m x 165元/m = 415800元
2、控制箱：11台x 1680元/台= 18480元
3、接线盒：72套x 75元/套= 5400元
4、终端盒：12个x 68元/个= 816元
5、橡胶管壳：22m³x 1620元/m³= 35640元
合计：476136元
内蒙古博物院。
