西门子S7—200PLC自由口通讯的两种Delphi实现方法
西门子S7—200PLC自由口通讯的两种Delphi实现方法
西门子S7—200PLC自由口通讯的两种Delphi实现方法【摘要】本文介绍了PC机与PLC实现自由口通信的两种方法。
上位机采用的是PC机，利用Delphi6.0编写应用程序，详细对其中的两种方式做了详细说明。
下位机采用西门子公司的S7-200PLC，文中列出了相应的程序说明。
【关键词】计算机通信；PLC；Delphi；自由口通信1.引言随着大规模和超大规模集成电路等微电子技术的迅猛发展，PLC作为一种新型高能的控制器已经越来越广泛地用于工业现场控制的各个领域，它有着高可靠性、低能耗、易操作、易安装等优点。
但是，由于PLC的人机交互能力差，独立的PLC不能完成工业控制流程的实时和动态监控，PC机与PLC的通讯就愈加显得重要。
通过PLC与PC机的通讯，使得个人计算机和其他智能控制设备交换数字信息，使系统形成一个统一的整体，方便实现分散控制和集中管理。
2.S7-200的通信与PC机的通信机理S7-200 PLC的CPU支持多种通信协议，包括：点到点接口协议（PPI）、多点接口协议（MPI）、Profibus协议、自由通信接口协议和USS协议。
自由通讯口模式是S7-200PLC一个很有特色的功能，用户可以通过用户程序对通信口进行操作并且自己定义通信协议。
应用该通信方式，S7-200可以方便地和任何通信协议已知、具有串口的智能设备和控制器进行通信。
通过设定特殊存储字节SMB30（端口0）或SMB130（端口1）允许自由口模式，设置它的波特率、奇偶校验和数据位数。
用发送指令（XMT）和接收指令（RCV）对数据进行通信操作。
值得注意的一点是：只有在CPU处于RUN 模式时才允许自由口模式，当CPU处于STOP模式时自由口模式将自动转换为PPI协议模式。
用反应CPU模块上的工作方式的特殊存储器位SM0.7来控制自由口通讯方式的进入，当SM0.7为1时CPU处于RUN模式，可将通信口置为自由口模式。
在PC机与PLC的通讯过程中，主要是由PC机发送信息来强制控制PLC 的状态，接收PLC发送过来的信息来显示控制状态。
西门子S7-200PLC自由口串行通信应用

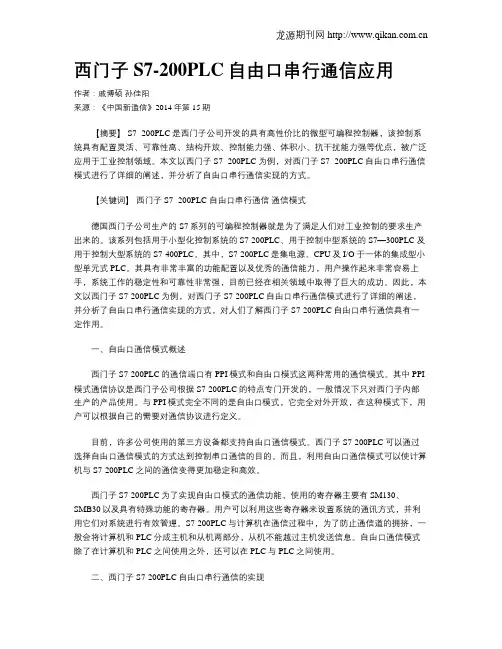

西门子S7-200PLC自由口串行通信应用作者：戚博硕孙佳阳来源：《中国新通信》2014年第15期【摘要】 S7- 200PLC是西门子公司开发的具有高性价比的微型可编程控制器，该控制系统具有配置灵活、可靠性高、结构开放、控制能力强、体积小、抗干扰能力强等优点，被广泛应用于工业控制领域。
本文以西门子S7- 200PLC为例，对西门子S7- 200PLC自由口串行通信模式进行了详细的阐述，并分析了自由口串行通信实现的方式。
【关键词】西门子S7- 200PLC 自由口串行通信通信模式德国西门子公司生产的S7系列的可编程控制器就是为了满足人们对工业控制的要求生产出来的。
该系列包括用于小型化控制系统的S7-200PLC、用于控制中型系统的S7—300PLC及用于控制大型系统的S7-400PLC。
其中，S7-200PLC是集电源、CPU及I/O于一体的集成型小型单元式PLC。
其具有非常丰富的功能配置以及优秀的通信能力，用户操作起来非常容易上手，系统工作的稳定性和可靠性非常强，目前已经在相关领域中取得了巨大的成功。
因此，本文以西门子S7-200PLC为例，对西门子S7-200PLC自由口串行通信模式进行了详细的阐述，并分析了自由口串行通信实现的方式，对人们了解西门子S7-200PLC自由口串行通信具有一定作用。
一、自由口通信模式概述西门子S7-200PLC的通信端口有PPI模式和自由口模式这两种常用的通信模式。
其中PPI 模式通信协议是西门子公司根据S7-200PLC的特点专门开发的，一般情况下只对西门子内部生产的产品使用。
与PPI模式完全不同的是自由口模式，它完全对外开放，在这种模式下，用户可以根据自己的需要对通信协议进行定义。
目前，许多公司使用的第三方设备都支持自由口通信模式。
西门子S7-200PLC可以通过选择自由口通信模式的方式达到控制串口通信的目的。
而且，利用自由口通信模式可以使计算机与S7-200PLC之间的通信变得更加稳定和高效。
