八木微带天线的设计与研究
八木天线的原理和制作
八木天線的原理和製作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。
八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。
有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。
但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。
至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。
通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。
由反射器至最前的一个导向器的距离叫做这个八木天线长度。
通常收发机的天线输出端，都只是接到八木天线的有源振子。
反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。
因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。
当无源振子的长度不同时，呈现的阻抗也不同。
适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。
同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。
这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。
导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。
八木天线的原理和制作概要

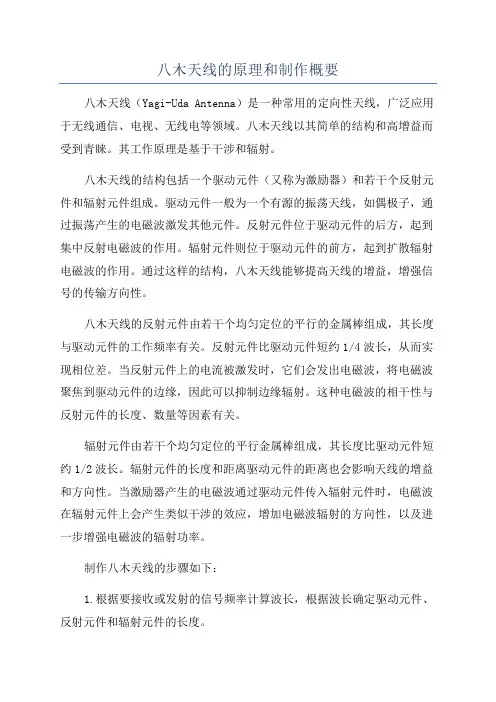

八木天线的原理和制作概要八木天线（Yagi-Uda Antenna）是一种常用的定向性天线，广泛应用于无线通信、电视、无线电等领域。
八木天线以其简单的结构和高增益而受到青睐。
其工作原理是基于干涉和辐射。
八木天线的结构包括一个驱动元件（又称为激励器）和若干个反射元件和辐射元件组成。
驱动元件一般为一个有源的振荡天线，如偶极子，通过振荡产生的电磁波激发其他元件。
反射元件位于驱动元件的后方，起到集中反射电磁波的作用。
辐射元件则位于驱动元件的前方，起到扩散辐射电磁波的作用。
通过这样的结构，八木天线能够提高天线的增益，增强信号的传输方向性。
八木天线的反射元件由若干个均匀定位的平行的金属棒组成，其长度与驱动元件的工作频率有关。
反射元件比驱动元件短约1/4波长，从而实现相位差。
当反射元件上的电流被激发时，它们会发出电磁波，将电磁波聚焦到驱动元件的边缘，因此可以抑制边缘辐射。
这种电磁波的相干性与反射元件的长度、数量等因素有关。
辐射元件由若干个均匀定位的平行金属棒组成，其长度比驱动元件短约1/2波长。
辐射元件的长度和距离驱动元件的距离也会影响天线的增益和方向性。
当激励器产生的电磁波通过驱动元件传入辐射元件时，电磁波在辐射元件上会产生类似干涉的效应，增加电磁波辐射的方向性，以及进一步增强电磁波的辐射功率。
制作八木天线的步骤如下：1.根据要接收或发射的信号频率计算波长，根据波长确定驱动元件、反射元件和辐射元件的长度。
2.准备天线材料，一般为厚度适中、导电性能良好的金属棒，如铝棒。
3.构建驱动元件，可选择一根合适长度的金属棒作为驱动元件，在其一端连接激励器。
4.构建反射元件，根据计算得到的长度要求，制作若干个金属棒，间隔适当，一端与驱动元件连接。
5.构建辐射元件，根据计算得到的长度要求，制作若干个金属棒，与驱动元件的另一端连接。
6.连接和固定天线元件，确保元件之间的相对位置和长度精确。
使用导线连接驱动元件和激励器。
7.进行天线的测试和调整，根据实际效果来优化天线的性能。
高增益微带八木天线的设计
高增益微带八木天线的设计高增益微带八木天线的设计【摘要】本文基于八木天线的结构设计并制作了一个准八木高增益微带天线，利用电磁仿真软件CST进行仿真设计。
通过增加引向器的个数来增加增益随着引向器的增加，增益由4.15dBi增加到8.2dBi；通过增加x方向的单元数，压缩E 面的方向性进而提高增益，其增益由8.2dBi提高到12.7dBi。
最终设计出一款工作于5.8GHz，增益约为12.7dBi，前后比为26dB的天线，实测与仿真结果基本吻合。
1、微带八木天线的设计原理随着微波技术的发展，微带准八木天线由于其结构简单易于加工实现而成为国内外的一个研究热点。
微带准八木天线的工作原理如图，采用180°相位差的微带传输线作为馈线，馈入八木天线的两臂的信号刚好等幅反向。
八木天线可看作是端射式行波天线，其波瓣图可近似为间距λ/4，相位递减90°的电源端射阵。
在微带八木中要实现输入端的阻抗匹配很关键，2单元6元阵子在馈电微带的阻抗匹配计算如图1所示图1 阻抗匹配计算八木天线的地板作为反射器，馈电后的主阵子向空间辐射电磁波，同时引向阵子由于耦合作用产生了感应电流，也向外辐射电磁波，引向器和反射器的相互作用能将有源振子辐射的能量集中到主辐射方向。
引向器的数目在一定的范围内越多，方向性越强，增益就越高。
有源振子的长度一般取半波长，通过调整阵子间的间距以及无源振子的长度，可以改变无源振子上产生的交变感应电流的相位和幅度，使得电磁场在主方向上叠加，从而达到增强天线辐射方向性的目的，进而提高天线的增益和辐射效率。
不同数量引向阵子对应增益增量如表1所示。
表1 不同单元八木天线的增益值2、微带八木天线的结构微带八木天线的结构如图2所示。
与宇田八木天线的结构基本相同，微带准八木天线每个单元由源辐射阵子、反射器和引向器组成，其反射器为微带的截断接地板，源辐射阵子为偶极子。
馈电口通过巴伦进行阻抗变化进行功分到两个单元。
浅谈八木天线的特点、原理与制作调整
作为电磁换能元件，天线在整个无线电通信系统中位置十分重要，质量好坏直接影响着收发信距离的远近和通联效果，可以说没有了天线也就没有了无线电通信。
作为一款经典的定向天线，八木天线在、以及波段应用十分广泛，它全称为“八木／宇田天线”，英文名，是由上世纪二十年代日本东北帝国大学的电机工程学教授八木秀次，在与他的学生宇田新太郎研究短波束时发明的。
相对于基本的半波对称振子或者折合振子天线，八木天线增益高、方向性强、抗干扰、作用距离远，并且构造简单、材料易得、价格低廉、挡风面小、轻巧牢固、架设方便。
通常八木天线由一个激励振子（也称主振子）、一个反射振子（又称反射器）和若干个引向振子（又称引向器）组成，相比之下反射器最长，位于紧邻主振子的一侧，引向器都较短，并悉数位于主振子的另一侧，全部振子加起来的数目即为天线的单元数，譬如一副五单元的八木天线就包括一个主振子、一个反射器和三个引向器，结构如图所示。
主振子直接与馈电系统相连，属于有源振子，反射器和引向器都属无源振子，所有振子均处于同一个平面内，并按照一定间距平行固定在一根横贯各振子中心的金属横梁上。
八木天线定向工作的原理，可依据电磁学理论进行详尽地数学推导，但是比较繁琐复杂，普通读者也不易理解，这里只做定性的简单分析：我们知道，与天线电气指标密切相关的是波长λ，长度略长于λ整数倍的导线呈电感性，长度略短于λ整数倍的导线呈电容性。
由于主振子采用长约λ的半波对称振子或半波折合振子，在中心频点工作时处于谐振状态，阻抗呈现为纯电阻，而反射器比主振子略长，呈现感性，假设两者间距为λ，以接收状态为例，从天线前方某点过来的电磁波将先到达主振子并产生感应电动势ε和感应电流，再经λ的距离后电磁波方到达反射器，产生感应电动势ε和感应电流，因空间上相差λ的路程，故ε比ε滞后°，又因反射器呈感性比ε滞后°，所以比ε滞后°，反射器感应电流产生辐射到达主振子形成的磁场又比滞后°，根据电磁感应定律在主振子上产生的感应电动势ε比滞后°，也就是ε比ε滞后°，即反射器在主振子产生的感应电动势ε与电磁信号源直接产生的感应电动势ε是同相的，天线输出电压为两者之和。
八木微带天线的设计与研究

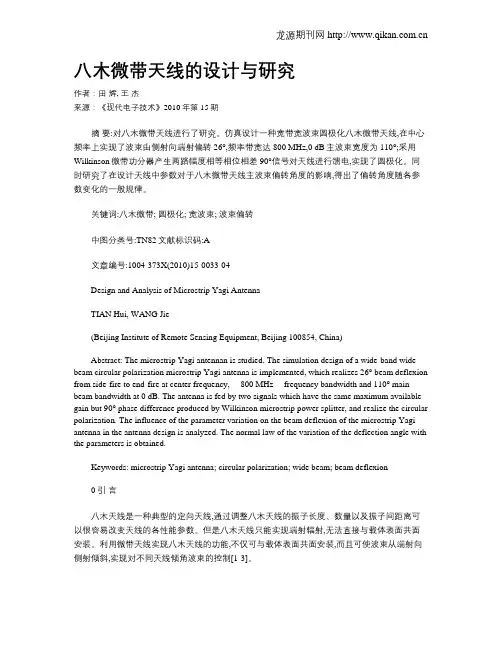

八木微带天线的设计与研究作者：田辉, 王杰来源：《现代电子技术》2010年第15期摘要:对八木微带天线进行了研究。
仿真设计一种宽带宽波束圆极化八木微带天线,在中心频率上实现了波束由侧射向端射偏转26°,频率带宽达800 MHz,0 dB主波束宽度为110°;采用Wilkinson微带功分器产生两路幅度相等相位相差90°信号对天线进行馈电,实现了圆极化。
同时研究了在设计天线中参数对于八木微带天线主波束偏转角度的影响,得出了偏转角度随各参数变化的一般规律。
关键词:八木微带; 圆极化; 宽波束; 波束偏转中图分类号:TN82文献标识码:A文章编号:1004-373X(2010)15-0033-04Design and Analysis of Microstrip Yagi AntennaTIAN Hui, WANG Jie(Beijing Institute of Remote Sensing Equipment, Beijing 100854, China)Abstract: The microstrip Yagi antennan is studied. The simulation design of a wide-band wide-beam circular polarization microstrip Yagi antenna is implemented, which realizes 26° beam deflexion from side-fire to end- frequency bandwidth and 110° main beam bandwidth at 0 dB. The antenna is fed by two signals which have the same maximum available gain but 90° phase difference produced by Wilkinson microstrip power splitter, and realize the circular polarization. The influence of the parameter variation on the beam deflexion of the microstrip Yagi antenna in the antenna design is analyzed. The normal law of the variation of the deflection angle with the parameters is obtained.Keywords: microstrip Yagi antenna; circular polarization; wide beam; beam deflexion0 引言八木天线是一种典型的定向天线,通过调整八木天线的振子长度、数量以及振子间距离可以很容易改变天线的各性能参数。
微波课设八木天线设计
课设报告课程名称：微波技术与天线课设题目：八木天线的仿真设计课设地点：电机馆跨越机房专业班级：信息1002班学号：学生姓名：指导教师：2013/6/27目录1、设计摘要2、设计原理3、八木天线参数选择及设计要求4、八木天线的HFSS10仿真1建立模型2确认设计3 S参数反射参数42D辐射远区场方向图53D Polar5、仿真结果分析6、实验中的问题7、心得体会一、设计摘要八木天线又称引向天线,它由一个有源振子及若干无源振子组成的线形端射天线;其结构示意图如下,在无源振子中较长的一个为反射器,其余的均为引向器,它被广泛应用于米波、分米波波段的通信、雷达、电视、及其它无线电系统中;六元八木天线示意图八木天线中,有源振子可以是半波振子,也可以是折合振子一般常用折合振子,以提高八木天线的输入阻抗,以便和馈电线匹配;主要作用是提高辐射能量;无源振子是若干孤立的金属杆,它与馈线和有源振子不直接相连,作用是使辐射的能量集中到天线的端向;二、设计原理：八木天线的工作原理是：有源振子被馈电后,向空间辐射电磁波,使无源振子中的产生感应电流,从而也产生辐射;改变无源振子的长度及其与有源振子之间的距离,无源振子上的感应电流的幅度和相位也随着改变,从而影响有源振子的方向图;若无源振子与有源振子之间的距离小于λ/4,无源振子比有源振子短时,整个电磁波能量将在无源振子方向增强；无源振子比有源振子长时,将在无源振子方向减弱;比有源振子稍长一点的称反射器,它在有源振子的一侧,起着消弱从这个方向传来的电波或从本天线发射去的电波的作用；比有源振子略短的称引向器,它位于有源振子的另一侧,它能增强从这一侧方向传来的或向这个方向发射出去的电波;通常反射器的长度比有源振子长4%～5%,而引向器可以有多个,第1～4个引向器的长度通常比有源振子顺序递减2%～5%;本设计就是基于八木天线的基本理论的基础上,设计一个六元八木天线;三、八木天线参数选择及设计要求根据上述八木天线基本理论的介绍,我们可以知道引向器越多,方向越尖锐、增益越高,但实际上超过四、五个引向器之后,这种“好处”增加就不太明显了,而体积大、自重增加、对材料强度要求提高、成本加大等问题却渐突出;通常情况下有一副五单元八木即有三个引向器,一个反射器和一个有源振子就够用了;因此,我们选用了一个比较合适的参数范围,其参数如下：其工作频率为f=300MHz；1,参数的选择：λ=c/f=1m；2lref=λ,2ldri=λ,2l1=2l2=2l3=2l4=λ；Ddri=λ,d1=d2=d3=0,30λ,dref=λ；振子直径2a=λ;2,设计要求：利用HFS10仿真软件对此组数据进行仿真,并分析其远辐射场特性以及S曲线,并绘制其方向图;四、八木天线的HFSS10仿真1,建立模型：模型细节：八木天线实物仿真2,确认设计：确认设计3、S参数反射参数：4、2D辐射远区场方向图1phi=0deg时：2phi=90deg时：3phi=180deg时：5、3D Polar：五、仿真结果分析可知,天线工作的谐振频率在550MHz附近,与实际设计要求f=300MHz 有一定的偏差;在实验中已知振子直径2a=;为了实现八木天线与同轴线之间的阻抗匹配;通过添加了附加平衡段平衡器balun来实现阻抗匹配;在以上工程中balun的半径r=,长度l=;六、实验中的问题：1、建模出错：第一次建模时未能正确画出让Arm_2与Balun连接的L1与L2;让我在空欢喜的等待了2小时的,建模的结果当然也是不符合要求;其反射系数曲线和2D辐射远场方向图如下：虽然在425MHz时,衰减到了10dB以下,但是由于其工作频带过窄,不能正常工作,不符合要2修改模型以后未修改U2半径;反射系数曲线图如下：不符合要求七、心得体会当初选择八木天线作为自己的课设题目时,以为工作量再大,那又能大到哪里去;结果,在实验的过程中,也体会到了做八木天线的难度;建模其实没什么难度,难的是在每次修改平衡器Balun的半径r以后,一运行就得等上3小时左右;而且修改半径以后也不能确定结果是否符合要求;不过,在不断地修改与尝试过程中,我对八木天线和仿真软件HFSS也有了更多的认识,比如总结了一下一些常用快捷键,如：Ctrl+D:最佳角度观看模型；Shift+鼠标：水平移动模型；Alt+鼠标：旋转模型；Shift+Alt+鼠标：放大缩小模型；Alt+双击坐标轴：平视图;还有在查阅有关八木天线的相关资料时,也是出乎意料,网上的资源简直非常少,而且收费的居多在我的查阅范围里;可能网上八木天线的知识是很多的;但在我的查询中,至少让我体会到,天线是难学的学科;。
八木天线原理
八木天线原理
八木天线原理是一种用于天线设计的原理，最早由日本工程师八木秀次在20世纪40年代提出。
八木天线的特点是具有高增益和定向性，适用于无线通信等领域。
八木天线的设计是基于单根驻波振子的原理。
八木天线由一个驻波振子和若干个反射器组成。
振子是天线系统中的主要辐射器，它负责接收或发送电磁波。
反射器则用于增强振子的辐射效果。
八木天线的工作原理可以简述如下：当电磁波入射并经过振子时，振子会将电磁波吸收并产生电流，然后将电流通过导线传递给反射器。
反射器上的电流会反射回振子，形成反相电流。
这种反射过程会增强振子的电磁辐射，从而提高天线的辐射效果。
八木天线的优点是可以获得较高的增益和定向性。
它的增益可以比传统的单根振子天线高出几倍，适合在信号较弱或远距离通信的场景中使用。
同时，八木天线的辐射方向也比较集中，可以减少信号的散射，提高通信的可靠性。
总之，八木天线原理是一种基于驻波振子和反射器的设计原理，具有高增益和定向性的特点。
它在无线通信等领域有着重要的应用价值。
八木天线的设计仿真与测试的开题报告
八木天线的设计仿真与测试的开题报告引言目前，随着通信技术的发展，无线通信在我们的生活中变得无处不在。
因此，对于无线通信天线技术的研究得到了越来越多的关注。
八木天线是一种非常重要的天线设计，它以其优秀的性能，被广泛应用于卫星通信、移动通信、广播电视等领域。
本文将面向开展八木天线的设计仿真与测试的研究工作，探讨八木天线的原理、设计流程、仿真分析以及测试实验。
一、八木天线原理八木天线是由日本的八木秀次教授于1924年发明的。
它是一种折叠衍射天线，由多个元件组成，其中主要包括驱动器、反向器和马鞍形反射器。
八木天线的原理基于电磁波反射和折射的知识，其结构示意图如图1所示。
图1 八木天线结构示意图在八木天线中，驱动器发出的电磁波会经过反向器以及一系列衍射元件，最终聚焦到马鞍形反射器上。
反射器将其反射回来，再经过衍射元件和反向器折射出去，形成辐射波。
八木天线的优点在于，它能够提高信号的增益和方向性，同时还能使信号的频率响应宽带化。
二、八木天线设计流程在进行八木天线的设计前，需要预先确定工作频率范围、增益要求、辐射方向等关键参数。
在此基础上，八木天线的设计流程一般包括以下几个步骤：1.确定驱动器类型和位置驱动器是八木天线的核心部分，通常采用同轴电缆驱动器或异轴电缆驱动器。
在确定驱动器类型后，需要进一步确定其位置在反射器的何处，这个位置通常在反射器中心的高度上。
2.反向器的位置和大小反向器在八木天线中扮演着重要的反射作用，所以其位置和大小需要合理设计。
一般来说，反向器的凹面部分应该朝向天线的前方。
3. 衍射元件的设计衍射元件是八木天线中的另一个重要组成部分，它们的作用是将波束聚焦到反射器上。
在设计衍射元件时，需要注意选择具有良好电学性能和机械稳定性的材料，比如玻璃纤维等。
4.反射器形状的设计反射器的设计形状通常是马鞍形，但是具体的形状参数需要根据不同设计要求进行调整。
在确定反射器形状后，需要进行仿真分析，优化参数，在实验中得到最优性能。
八木天线研究进展及辐射原理
八木天线研究进展及辐射原理八木天线，也称为八木盘天线，是一种用于无线通信和电视广播的方向性天线。
它由日本物理学家八木秀次和日本无线电技术专家早川亨在1926年共同发明并推广。
八木天线在无线通信和广播领域的应用非常广泛，包括电视广播、射频识别（RFID）和无线局域网（WLAN）等。
八木天线的研究进展主要涉及其性能和效果的提高，以及适用范围的扩大。
就性能和效果而言，研究者主要关注以下几个方面：1.增加增益：通过调整八木天线的尺寸和几何结构，研究者可以提高其增益，从而使其能够更好地接收和发送无线信号。
2.减小波束宽度：八木天线的一个重要特点是其方向性较好，可以准确地定向无线信号。
近年来的研究致力于进一步减小波束宽度，以确保更高的接收和发送效率。
3.增强抗干扰能力：随着无线通信和广播设备的增加，干扰也变得越来越普遍。
八木天线研究者致力于开发新的材料和技术来增强其抗干扰能力，以保证无线信号的质量。
除了性能和效果的提升，八木天线的研究还涉及到其辐射原理。
八木天线的辐射原理可以通过八木秀次和早川亨提出的八木-维尔斯特拉八木原理解释。
该原理描述了八木天线在辐射时的工作机制。
八木天线的核心组件是一系列交叉排列的驱动器和反馈器元素。
当驱动器元素接收到来自无线发送器的信号时，它将信号转换为电流，并将电流分配到每个反馈器元素上。
这些反馈器元素在驱动器元素激励下开始振荡，从而产生电磁波，并向特定方向辐射。
八木天线利用驱动器和反馈器元素之间的相互作用来形成一个具有较高增益和方向性的波束。
通过调整反馈器元素的长度和位置，研究者可以精确地控制八木天线的波束方向和形状。
总的来说，八木天线的研究进展主要集中在提高性能和效果，以及深入理解其辐射原理。
这些研究为无线通信和广播领域的应用提供了更好的解决方案，使得我们能够更好地利用无线技术进行信息传输和交流。
随着技术的进一步发展，我们可以期待八木天线在更多领域的应用和创新。
八木天线制作方法
八木天线制作方法简介八木天线是一种常见的定向天线，具有高增益和较低的副瓣。
它由两个主要元素构成：驱动器和反射器。
八木天线常用于无线通信、电视接收和雷达系统等应用中。
本文将介绍八木天线的制作方法，帮助您自己制作一台八木天线。
材料制作八木天线所需的材料如下：1.驱动器：一根直径为5mm的铜线2.反射器：一张高质量的铝箔3.绝缘支架：一根长约30cm的塑料或木材支架4.小型电缆：用于连接驱动器和接收器的传输信号线制作步骤步骤 1：准备工作在开始制作八木天线之前，确保您已经准备好所需的材料，并清理工作区以确保安全和有效的制作过程。
步骤 2：制作驱动器1.首先，将5mm直径的铜线剪成约30cm的长度。
2.使用钳子弯曲铜线，制作一个类似“V”形的形状。
3.将驱动器的两端留出一些额外的长度，以便将来连接电缆。
步骤 3：制作反射器1.将高质量的铝箔切割成一个矩形形状，长约40cm，宽约20cm。
2.弯曲铝箔，使其形成一个类似于驱动器的“V”形状。
3.将反射器的两端折叠成锐角，以增加天线的增益。
步骤 4：安装驱动器和反射器1.将驱动器固定在绝缘支架的中间位置。
2.使用胶带或螺丝将反射器固定在驱动器的两侧。
步骤 5：连接电缆1.将一端的小型电缆连接到驱动器的一端。
2.将另一端的小型电缆连接到无线接收器或电视机上。
步骤 6：检查和调整1.使用天线分析仪或频谱分析仪等工具，检查天线的工作频率范围和增益。
2.如果需要调整天线的频率范围或增益，可以略微调整驱动器和反射器的形状。
维护和注意事项•定期检查八木天线的连接部分，确保连接牢固。
•避免在潮湿或恶劣的天气条件下使用八木天线，以防止损坏。
•如果发现八木天线的工作范围或效果变差，可以检查连接或重新调整天线。
结论通过上述制作步骤，您可以自己制作一台八木天线。
请记住，在制作过程中保持仔细和耐心，并遵循安全操作规程。
自制的八木天线可以提供较高的增益和性能，为您的通信和接收需要提供更好的体验。
八木天线的设计仿真与测试
大线的基本理论幽２－５折合振子示意图图２－４半波偶极子的方向图２．２．２天线主要参数前面已经讲过，天线的基本功能是能量转换和定向辐射，天线的电参数就是能定量表征其能量转换和定向辐射的量。
天线的电参数主要有方向图、方向性系数、主瓣宽度、旁瓣电平、增益、天线效率、极化特性、驻波比、频带宽度、和输入阻抗等。
下面根据本文的研究重点对于天线的方向性系数、方向性图、天线增益和驻波比逐一做详细介绍。
一、方向系数Ｈ１。
方向性系数是一个用数字定量的衡量天线辐射电磁能量集中程度的参数，又称方向性增益。
它定义为在相同的辐射功率下，某天线产生于某点的功率通量密度与理想点源天线产生于同一点的功率通量密度的比值。
设某天线与理想点源天线的辐射功率密度分别为最和足。
，此天线在最大辐射方向１的功率通量密度和场强分别为ｓ。
和五＿，理想点源天线的功率密度与场强密度Ｓ。
和￡。
，则天线的方向性系数Ｄ为：ｃＪＦ２ＩＤ一＝卫ｌ一＝引…（２．”）５０ＩＢ．，０￡ｉｋ．是．方向性系数还可以这样来定义：在最大辐射方向的同一接收点电场强度相同的条件下，理想点源的辐射功率与有方向性天线的总辐射功率的比值，称为该天线在该点的方向性系数，即：Ｄ。
鱼ｆ是ＩＬ．岛由定义可知，由于天线在个方向辐射强度不同，Ｄ的值也随方向而异。
在辐射最强的方向上Ｄ的数值最大。
通常所说的某天线的方向系数，如果没有特别指明是哪个方向的，则都是指最大辐射方向的方向系数。
由定义可以看出，所有实际天线的方向性系数都大于１。
下面由式（２．２７）来计算天线的方向性系数的具体表达式。
仍取图２．２，若天线置于原点，取球坐标北京交通人学硕十论文３．１感应电动势法图３—１引向天线及坐标感应电动势法ｆ４】将引向天线看作幅度与相位都不均匀的端射离散直线阵，如图３，１所示的坐标系，对于图中的ｎ元引向天线，振子１为反射振子，振子２为有源振子，振子３到ｎ为引向振子，各振子的总长度分别为２ｆ。
，砬，笤，¨，现，各振子距振子１的距离分别为ｄ：，ｄ，，．．．，ｄ。
微带准八木天线的研究与设计
参考内容
一、引言
微带天线由于其体积小、质量轻、易于制造等优点，广泛应用于无线通信领域。 其中，八木天线因其具有较高的增益和定向性，被广泛应用于无线电通信、雷 达探测等领域。然而，传统的八木天线存在着体积较大、不便于安装等问题。
因此，本次演示提出了一种微带准八木天线的概念，并对这种天线的性能进行 了设计和分析。
微带准八木天线的研究与设计
01 引言
03 设计方法
目录
02 研究现状 04 技术实现
05 性能评估
07 结论
目录
06 未来展望 08 参考内容Fra bibliotek引言微带准八木天线是一种具有宽带性能和较高定向性的天线，因其具有体积小、 重量轻、易于制作和易于集成等优点，而被广泛应用于现代无线通信、雷达、 导航等领域。本次演示将围绕微带准八木天线的研究与设计展开讨论，主要分 为以下几个部分：
辐射效率是评估天线性能的重要指标之一。微带准八木天线的辐射效率主要取 决于天线的阻抗匹配程度和天线单元之间的耦合程度。高效的辐射意味着天线 能够将更多的功率传输到目标方向，从而提高通信质量和雷达探测能力。
稳定性是微带准八木天线的另一个关键性能指标。由于微带天线的尺寸较小， 其受环境和气候条件的影响也较小，具有较好的稳定性。但在某些应用场景下， 如高温、高湿等恶劣环境条件下，仍需对天线的稳定性进行详细评估。
结论
本次演示对微带八木天线的特点和设计进行了详细探讨，并通过实验对其性能 进行了测试和分析。实验结果表明，所设计的微带八木天线在中心频率处具有 较好的性能表现，驻波比和增益都达到了预期目标。但是，与相同条件下传统 八木天线的性能表
现相比，微带八木天线的带宽较窄，增益也略低。此外，微带八木天线的制作 精度对天线的性能影响较大，进一步优化制作工艺可以提高天线的性能表现。
八木天线的原理和制作
八木天線的原理和製作八木天线（YaGi Antenna）也叫引向天线或波导天线，因为八木秀次（YaGi）教授首先用详细的理论去解释了这种天线的工作原理，所以叫做八木天线，它是由HF，到VHF，UHF波段中最常用的方向性天线。
八木天线是由一个有源激励振子（Driver Element）和若干无源振子组成，所有振子都平行装制在同一平面上，其中心通常用一铅通（也可用非金属──木方）固定。
有源振子就是一个基本半波偶极天线（Dipole），商品八木天线──尤其是用在电视接收时，则多用折合式半段偶极天线做有源振子，好处是阻抗较高，匹配容易频率亦较宽阔，适合电视讯号的8MHz通频带。
但折合式振子在业余条件下，制作较难，而宽带带亦会引入较大噪音，因此常见的八木天线多用基本半波偶极型式的有源振子。
至于无源振子根据它的功能可以分为反射器（Reflector）和导向器（Director）两种。
通常反射器的长度比有源振子长4～5%，而导向器可以有多个，第1～4个导向器的长度通常比有源振子顺序递减2～5%。
由反射器至最前的一个导向器的距离叫做这个八木天线长度。
通常收发机的天线输出端，都只是接到八木天线的有源振子。
反射器和导向器通常与收发机没有任何电气连接，但在有源振子作用下，两者都会产生感应电压表，电流，其幅度各相位则与无源振子间的距离有关，亦和无源振子的长度有关。
因为当振子间的距离不同时，电源走过的途径距离也不同，就会形成不同的相位差。
当无源振子的长度不同时，呈现的阻抗也不同。
适当地安排反射器的长度，和它与有源振子的距离，便可使反射器和有源振子产生的电磁场在反射器后方相互抵消，而在有源振子前方上相加。
同样，适当地安排导向器的长度和它到有源振子的距离，可以使导向器和有源振子在主方向上产生的电磁场相加。
这样由有源振子幅射的电波，在加入反射器和导向器后，将沿着导各器的方向形成较强的电磁场，亦即单方向的幅射了。
导向器的长度相同，间距相等的八木天线称为均匀导向八木天线，特点是天线的主办窄，方向系数大，整个频带内增益均匀。
八木天线的原理和制作
八木天线的原理和制作八木天线是一种常用于无线通信领域的方向性天线，它以其结构简单、性能可靠等优点被广泛应用于电视、无线电、通信等领域。
在本文中，我将详细介绍八木天线的原理和制作过程。
八木天线的驱动器元通常是一个被激励的金属棒，通过调整驱动电流的相位和幅度，可以达到产生特定方向性的辐射。
驱动器元的输入电流在传导到反射器元时，由于反射器元的存在，会发生相位差，从而引发信号在水平方向上不同点的相互干涉。
具体地说，反射器元的存在可以使信号在对称轴上相抵消，进而降低辐射强度，而在离开对称轴的区域上，信号则相互加强。
通过调整驱动器元和反射器元之间的相位差，可以实现向特定方向辐射最大功率的目的。
制作一只八木天线需要以下步骤：1.准备材料：首先，需要准备合适的金属材料，如铜棒。
根据天线的设计要求，选择合适长度和直径的金属棒。
2.制作驱动器元：根据天线的设计要求，将金属棒剪切到合适的长度，并通过金属导线连接到电源或信号源。
确保电源或信号源与金属棒之间的连接电路正确。
3.制作反射器元：再次根据天线的设计要求，剪切另一根金属棒为合适的长度，并将其安装在驱动器元的一侧。
驱动器元和反射器元之间的距离和相位差决定了天线的辐射特性。
4.安装调整器：为了确保八木天线的性能，通常还需要安装调整器。
调整器可以校正驱动器元和反射器元之间的电流和相位差，使八木天线达到最佳的辐射效果。
5.连接与测试：最后，将八木天线连接到接收器或发射器，并进行测试。
调整器可以通过调整天线两侧的电流和相位差，来达到最佳辐射效果。
总结：八木天线通过驱动器元和反射器元之间的相位差来实现方向性辐射。
通过对驱动器元和反射器元的设计和制作，以及调整器的安装和调整，可以实现对辐射方向的精确控制。
需要注意的是，八木天线的制作需要根据具体的设计要求进行，以及合适的材料和工具。
对于初学者来说，建议在专业人士的指导下进行制作，以确保天线的性能和安全。
八木天线工作原理
八木天线工作原理
八木天线是一种常见的电磁波天线，由日本工程师八木秀次在20世纪30年代发明。
它是一种定向天线，通常用于电视接收、无线电通信和雷达系统中。
八木天线的工作原理基于其特殊的结构和设计，下面我们来详细了解一下。
首先，八木天线由一对平行排列的驱动器和反射器组成。
驱动器是一组主动元件，它们负责接收或发送电磁波信号。
反射器则是一组 passively 元件，它们的作用是反射和聚焦电磁波信号，增强天线的接收和发送性能。
其次，八木天线的工作原理依赖于驱动器和反射器之间的相互作用。
当电磁波信号到达驱动器时，它们会被转换成电流，并在驱动器之间产生相位差。
这些电流会被反射器捕获并反射回来，与驱动器的电流相互作用。
通过精确的设计和调整，反射器可以使电磁波信号在特定方向上聚焦和增强，从而提高天线的接收和发送性能。
另外，八木天线的工作原理还涉及到驱动器和反射器之间的距离和相位差的调整。
通过调整驱动器和反射器之间的距离和相位差，可以改变天线的工作频率和辐射方向。
这使得八木天线可以适应不同频率和方向的电磁波信号，增强了其在通信和雷达系统中的适用性。
总的来说，八木天线的工作原理基于其特殊的结构和设计，利用驱动器和反射器之间的相互作用来增强电磁波信号的接收和发送性能。
通过精确的调整和设计，八木天线可以实现定向辐射和高增益，适用于各种通信和雷达系统中。
以上就是关于八木天线工作原理的详细介绍，希望能够对您有所帮助。
如果您对八木天线还有其他问题或者想了解更多相关知识，可以继续阅读相关文档或者咨询专业人士。
感谢阅读！。
八木天线工作原理
八木天线工作原理
八木天线是一种常用于无线通信中的方向性天线设计。
它由日本工程师八木秀次于1952年提出并命名。
八木天线设计的主
要目标是增加天线的方向性，以提高信号接收和发送的效果。
八木天线的工作原理基于两个主要的构造特点：主辐射器和反辐射器。
主辐射器通常是一个单竖直或水平的金属棒（振子），它通过导线连接到无线电设备。
反辐射器是一个位于主辐射器正上方或正下方的金属棒。
主辐射器负责辐射和接收信号，而反辐射器的作用是为主辐射器提供反向的辐射。
具体而言，当无线信号到达天线时，主辐射器将电磁波能量从传输线转换为电流，并发射到空间中。
这时，反辐射器起到抑制水平或垂直方向的辐射作用，使得主辐射器的辐射方向更加集中和定向。
通过调整主辐射器和反辐射器之间的距离和长度，可以实现对天线辐射方向和接收灵敏度的控制。
八木天线的主要优势是其高度定向性和指向性，使得它在需要长距离通信或抵抗干扰的场景下非常有用。
总之，八木天线的工作原理基于主辐射器的辐射和反辐射器的反向辐射，通过调整它们之间的距离和长度实现天线的方向性和指向性增强，从而提高无线通信的效果。
八木天线由来及原理说明概要
八木天线由来及原理说明概要八木天线的原理基于共振和相消干涉的原理。
它由一对平行的金属棒构成，其中有一根被激励为驻波电流，而另一根则起着反射和传导电流的作用。
这样使得八木天线能够产生一个较强的主瓣，并且能够在其背向和侧向辐射的方向上实现较好的抑制。
八木天线的关键在于对两根棒的长度和排列进行精确的调节和优化。
通过调整棒的长度，可以实现对天线的工作频率的调整。
而通过调整两根棒之间的间距和相位，可以实现主瓣与侧瓣的控制。
八木天线的设计原理可以理解为一个共振腔的系统。
其中一根金属棒通过馈电源激励产生电流，形成共振。
而另一根金属棒则通过反射和导电的作用，增强了共振的效果。
这样就能够实现对电磁波的辐射增强和抑制，从而提高天线的辐射效率和方向性。
八木天线的主要优点是具有较好的指向性和辐射效率。
由于采用了共振和相位控制的技术，八木天线能够实现对电磁波在空间中的辐射和抑制的控制，从而实现较好的抗干扰和抗多径传播的能力。
另外，八木天线还具有较小的体积和重量。
由于采用了相位控制的技术，八木天线可以通过调整两根棒之间的间距和相位来实现对天线的调整，而不需要使用其他复杂的调整结构或驱动系统，从而减小了整个天线系统的体积和重量。
然而，八木天线也存在一些局限性。
首先，由于八木天线是一种共振天线，所以在工作频率附近的其他频率上的辐射效果会较差。
而且，由于八木天线的辐射特性与频率有关，所以需要对天线进行精确的调整和优化，使其在所需的频率范围内工作。
此外，八木天线对来自背向和侧向的信号的敏感度较低。
尽管通过调整两根棒之间的间距和相位可以实现对背向和侧向信号的抑制，但由于八木天线的结构特性，它对来自这些方向的信号的接收和发送能力较弱。
总之，八木天线是一种通过共振和相位控制实现辐射增强和抑制的天线设计。
它具有指向性和辐射效率高、体积小和重量轻等优点，但在频率选择和背向侧向敏感性方面存在一些局限性。
尽管如此，八木天线仍然是无线通信系统中常用的天线之一，并且在各种应用场景中发挥着重要的作用。
八木天线的设计仿真与测试
八木天线的设计仿真与测试一、本文概述本文旨在深入探讨八木天线的设计、仿真与测试。
八木天线，又称作Yagi-Uda天线，是一种广泛应用于无线通信、雷达、卫星通信等领域的定向天线。
其高效、紧凑和易于调整的特性使得它在众多天线类型中脱颖而出。
本文首先将对八木天线的基本原理和结构进行概述，接着详细介绍其设计过程，包括天线元素的选择、尺寸优化以及馈电方式等。
随后，本文将阐述如何利用仿真软件对八木天线进行性能预测和优化，这包括电磁场仿真、S参数分析、辐射方向图计算等关键步骤。
本文将介绍八木天线的实际测试方法，包括测试环境的搭建、测试设备的选择以及测试结果的分析和解读。
通过本文的阐述，读者将对八木天线的设计、仿真与测试有一个全面而深入的理解，为实际工程应用提供有力的技术支持。
二、八木天线设计基础八木天线，也称为Yagi-Uda天线，是一种定向天线，以其高效、紧凑和易于构造的特性而广泛应用于无线通信系统中。
其设计基础主要包括天线振子的排列、相位控制和馈电方式等方面。
八木天线由一根驱动振子（Driven Element）和若干根反射振子（Reflector）与引向振子（Director）组成。
驱动振子负责接收或发射电磁波，而反射振子和引向振子则通过调整与驱动振子的相对位置和相位，来改变天线的辐射特性。
反射振子通常位于驱动振子的后方，用于抑制后向辐射，提高天线的前向增益。
引向振子则位于驱动振子的前方，用于增强前向辐射。
相位控制在八木天线设计中至关重要。
通过调整各振子间的相位关系，可以控制天线的波束指向和宽度。
通常情况下，反射振子与驱动振子之间的相位差为180度，以产生反向电流，抵消后向辐射。
而引向振子与驱动振子之间的相位差则逐渐减小，以产生同向电流，增强前向辐射。
八木天线的馈电方式通常采用同轴电缆或波导。
馈电点的位置对天线的性能有重要影响。
通常，馈电点位于驱动振子的中点，以保证电流的均匀分布。
馈电线的阻抗匹配也是设计的关键，以确保最大功率的传输。
准八木型宽带微带天线单元的设计
ｌ ｔ ｈｅ ａ ｅ ｔ ｍ ｉｒ ｔ ｉ－ ｅ ｑ ｃ ｏｓ ｒｐ ｆ ｄ ｕａｓ— ａ ａ ｅｎｎａ ｍ ｐａ ｔ ａｎｔ ｎｎａ ｔ ｕｃ ｕｒ ｐａ ａｍ ｅ ｅｒ ｉＹ ｇｉ ｎｔ ．Ｉ ｃ ｏｆ ｅ ｓ ｒ ｔ ｅ ｒ ｔ ｓ ｏｎ ａ ｅ ｎｔ ｎｎａ ｐｅ ｆ ｍ ａ ｅ ｉ ｄｉｃｕ ｓ ｄ ｎ ｈｅ ｐａ ｒ ｒ ｏｒ ｎｃ ｓ ｓ ｓ ｓ ｅ ｉ ｔ ｐｅ ．Ｗ ｉｈ ｈｅ ｉ ｕ ａ ｉ ｔ ｔ ｓｍ ｌ ｔｏｎ． ａ ｇｏｏｄ ａ ｅ ａ ｄｅ ｉ ｎ ｓ ｏｂｔ ｉ ｅｄ ｎｔ ｎｎ ｓ ｇ ｉ ａｎ ． Ｔ ｈｅ ｅｘｐ ｒ ｍ ｅ ｓ ｏｗ ｓ ｈａ ｈｅ ｅｘｐ ｒ ｍ ｅ ａｌｒ ｕ ｔ ｇｒ ｉｈ ａｃｕ ａｔ ｄ ｖ ｌ ｅ ． ｅ ｉ ｎｔ ｈ ｔ ｔ ｔ ｅ ｉ ｎｔ ｅｓ ｌ ｓ ａ ｅｅ ｗ ｔ ｃ ｌ ｌ ｅ ａ ｕ ｓ
＊ ２０ ０ ２年 ４月 １ 日收 到 。 ０
＊ Ｇ ｕ ｕｎ， ａ ｇ Ｆｅ ＊ ｏＪ Ｗ ｎ ｎｇ， ｉ ｏｕ ｎ Ｅａ ｔＣｈｎ ｓ ａ ｃ ｎ ｔｔ ｔ ｅ ｔｏｎｃＥｎ ｉ ｅ ｒｎ Ｈ ｅｅ ３ ０３ ） Ｊｎ Ｍ ｐｉｇ（ ｓ ｉａ Ｒｅ ｅ ｒ ｈ Ｉ ｓ ｉｕ ｅｏｆＥｌｃ ｒ ｉ ｇ ｎ ｅ ｉｇ， ｆｉ２ ０ Ｉ
数 对其 性 能 的影 响 ， 到 一 个 很 好 的设 计 ， 得 实
验 结果 与 计 算 值 相 吻 合 。
进 了 宽 带 天 线 的 研 究 。 文 献 ［ ］ 出 了一 种 １提
线 性 渐 变 型 缝 隙 天 线 （ ＴＳ ， 有 倍 频 程 Ｌ Ａ） 具 的 工 作 带 宽 ， 这 种 天 线 的 显 著 缺 点 是 尺 寸 但
Ｄｅ ｉ ｎ ｏ ｉｒ ｓ ｒｐ— ｄ Ｑｕ ｓ— ｇ ｓｇ ｆａ Ｍ ｃ ｏ ｔ ｉ— Ｆｅ ａ ｉ — Ｙａ ｉ
浅析八木天线原理和制作过程
浅析八木天线原理和制作过程八木天线（Yagi-Uda Antenna）是一种流行的定向天线，广泛应用于无线通信系统、无线电广播、电视接收等领域。
它的原理和制作过程值得我们深入了解。
八木天线的原理基于辐射矢量的干涉和相位差调节的概念。
它由一个主驱动器（也称为驱动器元素）和若干个辅助反射器和调节器组成。
主驱动器位于天线的中心，负责发射和接收信号。
辅助反射器和调节器位于主驱动器的两侧，通过干涉和相位差调节，增加了天线的辐射方向性。
具体来说，当主驱动器上的电流流过时，它会产生一个辐射矢量，导致无线信号的辐射。
这个辐射矢量会遇到辅助反射器和调节器，产生干涉效应。
通过合理调整辅助反射器和调节器的位置和长度，可以使得各个辅助元件上的辐射矢量相互干涉，形成一个合成辐射矢量。
这个合成辐射矢量具有特定的方向性，使得天线在这个方向上的辐射强度最大，形成了定向性。
八木天线的制作过程相对简单，可以通过收集和制作适当尺寸的导线以及进行合理调整来实现。
以下是具体步骤：1.准备材料：需要导电性能良好的材料，如铝棒、铝管、铜线等，以及绝缘材料。
2.根据设计要求确定导线的尺寸和布局。
通常，主驱动器的长度为1/2波长，而辅助反射器和调节器的长度则为1/4波长。
导线之间的间距应根据设计要求进行合理调整。
3.组装导线：根据尺寸要求，将导线弯曲和连接成所需的形状。
主驱动器应位于中心位置，而辅助反射器和调节器则需要按照一定的间距进行安装。
4.固定导线：使用绝缘材料将导线固定在一个支架上。
支架可以是金属杆、塑料板或者其他适合的材料。
确保导线的位置和相互间距正确无误。
5.连接电缆：将天线的导线与电缆连接，以便将信号传送到天线中心的主驱动器上。
使用导线夹或焊接等方式进行连接。
在连接电缆之前，应确保导线和电缆之间的连接点良好接触，防止信号损失。
6.调整天线：根据实际情况，可以通过调整导线和调节器的长度、间距等参数，来使天线的性能达到最佳。
可以使用信号源和功率计等设备来进行测试和调试。
