过压保护电路

过压自动断电保护电路设计

过压自动断电保护电路设计随着电子产品的普及，我们的生活中已经离不开电器。

对于电器来说，过压可能会对设备造成损害，甚至引起火灾等严重后果。

因此，在设计电路时，我们必须考虑到过压保护电路的问题。

过压保护电路的主要原理是利用电子元件实时检测输入电压，当输入电压超过一定阈值时，自动断开电路以保护设备。

下面，我将详细介绍一种过压自动断电保护电路的设计方案和实现步骤。

一、设计目标在设计过压自动断电保护电路时，我们首先需要明确设计目标。

一般来说，过压保护电路的设计目标应包括以下几点：1.能够在输入电压超过一定阈值时，自动断开电路，以保护设备；2.设计简单，成本低廉；3.稳定可靠，不易出现误断或失效。

二、设计原理根据过压保护电路的设计目标，我们可以选择一个合适的电子元件，并通过合理的电路连接实现过压保护功能。

下面介绍一种基于Zener二极管的过压保护电路设计方案。

1.选用Zener二极管Zener二极管是一种特殊管子，具有反向电压稳压和电动力现象。

在普通二极管中，当反向电压超过一定值时，二极管将出现击穿现象，电流猛增，损坏二极管，而Zener二极管具有两种特性：1.反向击穿电压在一定范围内具备稳定的稳压特性；2.在稳压状态下，Zener二极管电流大幅增加。

因此，我们可以选择Zener二极管作为过压保护电路的关键元件。

2.电路连接在Zener二极管的反向电压控制下，当输入电压超过一定的阈值（稳定电压），Zener二极管会出现反向击穿现象，形成一个稳定的可靠的Zener稳压器，此时电路中的电流将流入电路中的电阻和Zener二极管。

为使电路更加稳定可靠，我们需要添加一些保护元件，如可调电阻等进行连接。

三、具体设计步骤下面是基于Zener二极管的过压自动断电保护电路的设计步骤。

1.确定额定电压首先，确定需要保护的设备的额定电压。

这通常是根据设备的输入电压进行确定的。

如果设备的额定电压未知，则需要通过测量来确定。

2.选择Zener二极管根据设备的输入电压，选择适当的Zener二极管进行连接。

过压保护电路MAX6495-MAX6499/MAX6397/MAX6398过压保护(OVP)器件用于保护后续电路免受甩负载或瞬间高压的破坏。

器件通过控制外部串联在电源线上的n沟道MOSFET实现。

当电压超过用户设置的过压门限时，拉低MOSFET的栅极，MOSFET关断，将负载与输入电源断开。

过压保护器件数据资料中提供的典型电路可以满足大多数应用的需求(图1)。

然而，有些应用需要对基本电路进行适当修改。

本文讨论了两种类似应用：增大电路的最大输入电压，在过压情况发生时利用输出电容存储能量。

图1 过压保护的基本电路增加电路的最大输入电压虽然图1电路能够工作在72V瞬态电压，但有些应用需要更高的保护。

因此，如何提高OVP器件的最大输入电压是一件有意义的事情。

图2所示电路增加了一个电阻和齐纳二极管，用来对IN的电压进行箝位。

如果增加一个三极管缓冲器(图3)，就可以降低对并联稳压器电流的需求，但也提高了设计成本。

图2 增大最大输入电压的过压保护电路图3 功过三极管缓冲器增大输入电压的过压保护电路齐纳二极管的选择，要求避免在正常工作时消耗过多的功率，并可承受高于输入电压最大值的电压。

此外，齐纳二极管的击穿电压必须小于OVP的最大工作电压(72V)，击穿时齐纳二极管电流最大。

串联电阻(R3)既要足够大，以限制过压时齐纳二极管的功耗，又要足够小，在最小输入电压时能够维持OVP器件正常工作。

图2中电阻R3的阻值根据以下数据计算：齐纳二极管D1的击穿电压为54V;过压时峰值为150V，齐纳二极管的功率小于3W。

根据这些数据要求，齐纳二极管流过的最大电流为：3W/54V = 56mA根据这个电流，R3的下限为：(150V - 54V)/56mA = 1.7kWR3的峰值功耗为：(56mA)2 ×1.7kW = 5.3W如果选择比5.3W对应电阻更小的阻值，则会在电阻和齐纳二极管上引起相当大的功率消耗。

为了计算电阻R3的上限，必须了解供电电压的最小值。

开关电源的各种过压保护电路

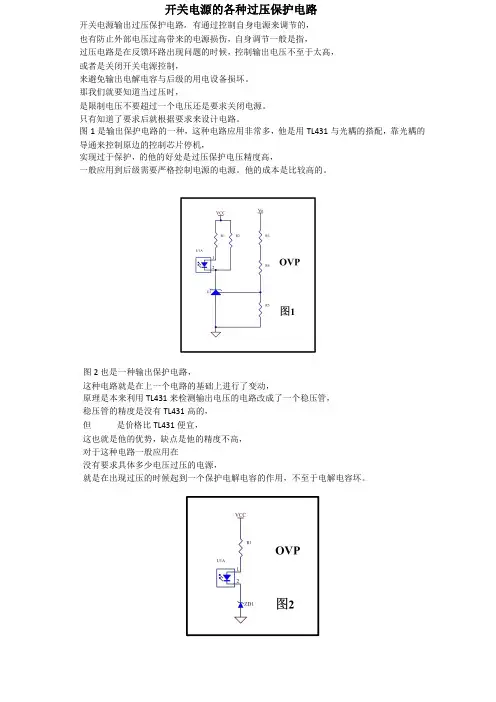

开关电源的各种过压保护电路开关电源输出过压保护电路，有通过控制自身电源来调节的，也有防止外部电压过高带来的电源损伤，自身调节一般是指，过压电路是在反馈环路出现问题的时候，控制输出电压不至于太高，或者是关闭开关电源控制，来避免输出电解电容与后级的用电设备损坏。

那我们就要知道当过压时，是限制电压不要超过一个电压还是要求关闭电源。

只有知道了要求后就根据要求来设计电路。

图1是输出保护电路的一种，这种电路应用非常多，他是用TL431与光耦的搭配，靠光耦的导通来控制原边的控制芯片停机，实现过于保护，的他的好处是过压保护电压精度高，一般应用到后级需要严格控制电源的电源。

他的成本是比较高的。

图2也是一种输出保护电路，这种电路就是在上一个电路的基础上进行了变动，原理是本来利用TL431来检测输出电压的电路改成了一个稳压管，稳压管的精度是没有TL431高的，但是价格比TL431便宜，这也就是他的优势，缺点是他的精度不高，对于这种电路一般应用在没有要求具体多少电压过压的电源，就是在出现过压的时候起到一个保护电解电容的作用，不至于电解电容坏。

上面的两种方法，我们一直看到有一个光耦的存在，这是应为我们的电源是隔离的原因，但是光耦的价格也是不便宜的。

如果不需要过压精度很高，那么我们是不是可以想办法吧光耦去除，而且是能检测输出电压的办法，是不是最好了，那有什么好的办法了，隔离不用光耦，我们是不是就想到用互感器等磁芯器件，但是这又违背了价格便宜的问题，最好是在不增加其他器件的基础上就能实现过压保护功能。

隔离电源我们都会有一个隔离变压器，这是每一个开关电源都有的，那么我们是不是可以利用这一个开关变压器来实现，我们知道电源是有VCC绕组，我们能不能用VCC绕组来实现过压保护了，肯定是可以的，只是精度与一致性不好，但是价格便宜，如果在你的接受范围内的话，是不是很好。

那么就有了下面的电路图，下面Latch脚是芯片检测过压的脚。

上面的三种电路都是对于电源自身反馈环路有问题的时才有作用，那要是输出电压被外电压强制提高怎么办了,很多的时候就想到了，看下面的图，是不是增加了一个TVS，这一个TVS 只能够钳位过压非常短的时间，要是长时间的，可能会坏，但是他的价格便宜。

单片机5v过压保护电路

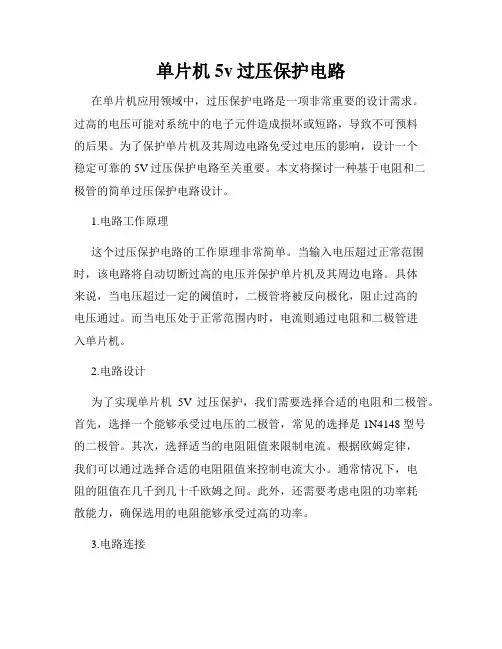

单片机5v过压保护电路在单片机应用领域中，过压保护电路是一项非常重要的设计需求。

过高的电压可能对系统中的电子元件造成损坏或短路，导致不可预料的后果。

为了保护单片机及其周边电路免受过电压的影响，设计一个稳定可靠的5V过压保护电路至关重要。

本文将探讨一种基于电阻和二极管的简单过压保护电路设计。

1.电路工作原理这个过压保护电路的工作原理非常简单。

当输入电压超过正常范围时，该电路将自动切断过高的电压并保护单片机及其周边电路。

具体来说，当电压超过一定的阈值时，二极管将被反向极化，阻止过高的电压通过。

而当电压处于正常范围内时，电流则通过电阻和二极管进入单片机。

2.电路设计为了实现单片机5V过压保护，我们需要选择合适的电阻和二极管。

首先，选择一个能够承受过电压的二极管，常见的选择是1N4148型号的二极管。

其次，选择适当的电阻阻值来限制电流。

根据欧姆定律，我们可以通过选择合适的电阻阻值来控制电流大小。

通常情况下，电阻的阻值在几千到几十千欧姆之间。

此外，还需要考虑电阻的功率耗散能力，确保选用的电阻能够承受过高的功率。

3.电路连接连接这个过压保护电路非常简单。

首先，将二极管正极连接到单片机的5V电源引脚，将二极管负极连接到输入电压。

然后，将电阻与二极管进行串联连接。

最后，将电阻与单片机的地引脚连接在一起以形成电流回路。

4.电路测试在完成电路连接之后，我们需要进行测试以确保过压保护电路的功能正常。

首先，使用一个恒定的输入电压，逐渐增加电压直到超过5V。

如果一切正常，电压将被保持在5V，同时过高的电压将被过滤掉。

此外，可以通过对单片机进行正常操作来验证过压保护电路对电路运行的影响。

5.电路改进这种简单的过压保护电路虽然易于设计和实现，但可能存在一些改进的空间。

首先，我们可以增加一个电压监测芯片，用于检测输入电压并在超过阈值时触发保护电路。

其次，我们可以考虑使用更先进的电阻和二极管来提高电路的稳定性和可靠性。

此外，还可以添加熔丝或热释电保险丝来进一步保护电路免受过高的电流或短路的影响。

家用电路过压保护原理

家用电路过压保护原理家庭日常生活中，电器设备是必不可少的，如空调、电视、冰箱等。

然而，由于电网供电不稳定、气候变化等原因，可能导致电路出现过压情况，从而对电器设备造成损坏甚至引发火灾等严重后果。

为了保护家用电器设备的安全稳定运行，家用电路通常会采取过压保护措施。

本文将介绍家用电路过压保护原理以及常见的过压保护器。

一、过压保护原理过压保护原理是通过监测电压，当电压超过设定阈值时，通过断开电路或将电压降低至安全范围内，从而保护电器设备的安全运行。

常见的过压保护原理有两种：电压断开型和电压降低型。

1. 电压断开型电压断开型过压保护原理是当电压超过设定的阈值时，通过自动断开电路的方式切断电源供应，以保护电器设备不受过高电压的损害。

这种方式通过断开电路来阻断过压电流，从而避免电器设备的损坏。

在电压恢复正常后，过压保护器会自动恢复供电，使电器设备能够正常运行。

2. 电压降低型电压降低型过压保护原理是当电压超过设定的阈值时，通过降低电压使其回到安全范围内，从而保护电器设备的安全运行。

这种方式常见的方式是采用稳压器或电压调节器，通过调整电压大小，将过高的电压稳定在安全范围内，以避免对电器设备的损害。

二、常见的过压保护器1. 漏电保护器漏电保护器是一种常见的过压保护器，它能够监测电路中的电流流向，当电流超过预设值时，漏电保护器会迅速切断电源，以阻止过压对电器设备的损害。

漏电保护器能够同时检测人体漏电和设备漏电，具有很高的安全性能。

2. 过载保护器过载保护器是一种常用的过压保护器，它通过监控电路中的电流大小，当电流超过设定值时，过载保护器会自动切断电源，以防止电器设备因过载而损坏。

过载保护器可以根据不同电器设备的功率要求进行调节，保护电器设备的正常运行。

3. 防雷保护器防雷保护器是一种用于过压保护的装置，它能够有效地防止雷击引起的过电压对电器设备的损害。

防雷保护器通常安装在电路输入端，当雷电产生过电压时，防雷保护器会迅速引导过电压，以确保电器设备不受到雷击引起的过电压的侵害。

家用电路过压保护原理

家用电路过压保护原理家用电路过压保护原理是为了保护家庭电气设备免受电压异常增高的损害。

过压对电器设备产生的影响不可忽视，它可能引起设备内部元器件损坏、烧坏等严重后果。

因此，合理使用过压保护装置对家庭电路进行保护是非常必要的。

本文将介绍家用电路过压保护原理及其作用。

一、过压保护装置的基本原理过压保护装置是一种以保护电器设备为目的的电气装置，当电路电压异常升高时，过压保护装置能够迅速切断电路，以保护电器设备免受过压损害。

过压保护装置的基本原理是依靠过压保护器件内部的敏感元件来感应电路电压的变化，一旦检测到电压超过设定的阈值，过压保护装置会立即切断电路，以起到过压保护的作用。

二、过压保护装置的分类1. 欠压释放式过压保护装置欠压释放式过压保护装置是一种电气装置，其工作原理是通过监测电网电压的变化，当电压超过设定阈值时，装置会在数毫秒内迅速切断电路，以达到保护电器设备的作用。

该装置具有反应快、可靠性高的特点，广泛应用于家庭电路保护中。

2. 瞬时式过压保护装置瞬时式过压保护装置是另一种常见的过压保护装置，其工作原理是在电路中引入感应电流，当感应电流超过设定阈值时，装置会迅速切断电路。

该装置具有结构简单、可靠性高的特点，在家用电器保护中得到广泛应用。

三、过压保护装置的作用过压保护装置的主要作用是在电路电压异常升高时，迅速切断电路以避免电器设备受到过压损害。

其作用主要有以下几个方面：1. 保护电器设备过压保护装置能够迅速切断电路，避免电器设备受到过压损害。

在电压异常升高时，装置会立即起作用，保护电器设备免受损坏。

2. 防止火灾事故过压引起的设备损坏有可能导致电器发生短路、过热等情况，从而引发火灾。

过压保护装置的及时切断电路能够防止这种情况的发生，确保家庭的安全。

3. 保护人身安全过压保护装置通过自动切断电路，可以避免人身触电的危险。

一旦发生过压情况，装置会迅速切断电路，保护使用者的人身安全。

4. 增加设备使用寿命过压会对电器设备内部的元器件产生损伤，使用过压保护装置可以减少设备受到的过压损害，延长设备的使用寿命。

过压及欠压的保护电路图

图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。

取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。

N1.3为过热比较器，R T为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，R T阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。

N1.4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁PWM驱动信号。

由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。

如将电路稍加变动，亦可使比较器输出高电平封锁驱动信号。

交流电源过压、欠压保护电路一、实验目的1、学习使用运算放大器构成比较器。

2、学习元件的选择及用万用表检测电子器件。

3、学会电路调试技术。

二、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表4、数字万用表5、元件自选三、设计要求a) 设计说明某些用电设备对输入电压有一定的要求，电网工作正常时，用电设备接通电源，电网电压波动超过正负10%时，自动切断电源，停止工作。

b)设计要求1）要求利用实验台和所学过的模拟电子技术的知识，实际该装置。

2）输入市电。

3）使用运算放大器构成比较器。

4）电源工作正常，绿色发光二极管亮，电源过压、欠压，红色发光二极管亮。

四、设计提示实验的原理框图如图1所示。

市电经整流滤波后加入比较器电路，电网电压在正常范围时，执行电路将常开触点J闭合，用电设备通电；当电网电压波动超过正负10％时，触点Ｊ断开。

切断电源，用电设备停止工作。

图1 交流电源过压、欠压保护电路原理框图利用实验装置似的交流变压输出的14、16、18V端点模拟电网电压的变化。

用16V模拟电网电压工作在正常范围，用14V和18V模拟电网电压波动超出正负10％状态。

插座过压自动保护电路的设计与实现

插座过压自动保护电路的设计与实现一、简介插座过压自动保护电路是一种常见的电力保护装置，用于保护电器设备免受过高电压带来的损害。

本文将介绍插座过压自动保护电路的设计原理、电路组成和实现过程。

二、设计原理插座过压自动保护电路的设计原理基于电压传感器和继电器。

当插座输入电压超过预设的安全范围时，电压传感器将检测到过高的电压信号，并通过继电器切断电源。

这样可以有效避免过高电压对电器设备造成的损害。

三、电路组成1.电压传感器：电压传感器用于检测插座输入的电压，并将检测结果传递给控制电路。

常见的电压传感器有电阻分压型和电容分压型传感器。

2.控制电路：控制电路用于接收电压传感器传递的电压信号，并进行判断。

当电压超过安全范围时，控制电路会触发继电器切断电源。

3.继电器：继电器是实现过压保护的关键部件。

当控制电路触发时，继电器会切断电源，使插座输出电压降为安全范围内。

4.辅助电路：辅助电路包括供电电路和指示电路。

供电电路用于为控制电路和继电器提供稳定的工作电源，指示电路用于显示插座输出电压是否在安全范围内。

四、实现过程1. 确定安全电压范围：根据具体需求，确定插座过压自动保护电路的安全电压范围。

一般情况下，标准的插座电压范围是220V-240V。

2. 选择合适的电压传感器：根据实际需求和系统电路设计，选择合适的电压传感器。

电阻分压型和电容分压型传感器都是常见的选择，根据具体情况进行选择。

3. 设计控制电路：根据电压传感器输出的电压信号，设计控制电路进行判断。

可以采用比较器、滤波器和放大器等电路元件来实现电压信号的处理和判断。

4. 选择合适的继电器：根据电路设计和系统要求，选择合适的继电器。

需要考虑继电器的电流和电压等参数，确保其能够正常工作并切断电源。

5. 设计辅助电路：设计供电电路为控制电路和继电器提供稳定的工作电源，并设计指示电路显示插座输出电压是否在安全范围内。

6. 组装和调试：根据设计完成的电路图，组装实际的电路。

ovp过压保护电路

OVP（Over Voltage Protection）过压保护电路是一种用于保护电子设备免受过高电压损坏的电路。

它的作用是在输入电压超过设定的阈值时，自动切断电源或限制电流，以保护设备的安全。

OVP 过压保护电路通常由电压检测电路、控制电路和保护执行电路组成。

电压检测电路用于检测输入电压是否超过设定的阈值，控制电路根据检测结果控制保护执行电路的动作，保护执行电路则负责切断电源或限制电流。

在实际应用中，OVP 过压保护电路常用于电源管理、电池充电、电机控制等领域，以保护设备免受过高电压的损坏。

插座过压自动保护电路设计原理解析

插座过压自动保护电路设计原理解析插座过压自动保护电路是一种用于保护电器设备的重要电路，在电器设备使用过程中，可能会面临电网电压过高的情况，这时如果没有合适的保护措施，很容易导致电器设备的损坏甚至起火。

插座过压自动保护电路的设计原理主要基于过压保护器的工作原理和电路控制原理。

过压保护器是一种电子器件，它能够感知电网电压的高低，当电网电压超过一定预设值时，过压保护器会自动工作，切断供电回路，以保护电器设备的安全运行。

插座过压自动保护电路主要包括过压保护器、电路控制模块和电源供电模块。

1. 过压保护器：过压保护器是插座过压自动保护电路的核心部件，它能够感知电网电压的变化并及时作出响应。

过压保护器通常采用电子元件，如金属氧化物半导体场效应晶体管（MOSFET），通过对电网电压进行采样和比较，一旦检测到电压超过设定的阈值，过压保护器就会自动切断电源供应。

2. 电路控制模块：电路控制模块是插座过压自动保护电路的控制中心，它能够监测过压保护器的工作状态并作出响应。

当过压保护器工作时，电路控制模块会接收到相应的信号，并及时切断电源供应，以保护电器设备的安全运行。

电路控制模块通常采用微控制器或者逻辑门电路实现，具有较高的准确性和响应速度。

3. 电源供电模块：电源供电模块为插座过压自动保护电路提供电源供应，在正常情况下，电源供电模块将稳定的电压供应给插座过压自动保护电路各个部分。

当过压保护器工作时，电源供电模块会切断电源供应，以避免电压过高对电器设备的损害。

插座过压自动保护电路的设计原理是通过过压保护器的工作原理和电路控制原理实现的。

当电网电压超过设定的阈值时，过压保护器会自动切断电源供应，并通过电路控制模块的控制，使电器设备免受过高电压的损害。

为了确保插座过压自动保护电路正常工作，设计中需要考虑以下几个方面：1. 过压保护器的选型：根据设计要求选择合适的过压保护器，应确保其额定电压和切断电压与电器设备相匹配。

2. 电路控制模块的设计：根据过压保护器的工作原理和所需功能设计电路控制模块，应确保其稳定性、可靠性和响应速度。

过压过流保护电路设计

过压过流保护电路设计过压过流保护电路是电子设备中非常重要的一种保护机制，能够有效地保护电路、电源和设备安全。

本文将介绍过压过流保护电路的设计原理和实现方法，主要包括过压保护电路、过流保护电路和整合过压过流保护电路。

过压保护电路是一种用于保护电子设备电路不受过高电压损害的电路。

其设计基于普通开关稳压电源，当输入电压超过可承受范围时，过压保护电路将不会通过输出端口向下的电路供电，从而使电路不受过高电压损害。

过压保护电路一般由电源稳压芯片、输血电阻、稳压二极管、开关二极管和放电二极管等组成。

输血电阻的作用是降低过高的输入电压，稳压二极管用于稳定输出电压，开关二极管用于控制输出电流的开关状态，放电二极管用于保护电源和电路不会受到电流的反冲击。

过压过流保护电路能够保护电路、电源和设备免受过压和过流损害，是电子设备中不可或缺的保护机制。

通过学习以上的设计原理和实现方法，可以更好地理解和应用该电路，提高电子设备的安全性和稳定性。

实际上，过压过流保护电路已经广泛应用于电子设备中，如手机、电脑、电视等。

它不仅可以保护电子设备本身，还可以保护用户的安全。

在使用充电器充电时，由于一些原因可能导致过压和过流现象，如果没有过压过流保护电路，充电器可能会过热甚至发生爆炸，从而对用户造成伤害。

从设计角度来看，过压过流保护电路的实现并不困难。

它可以通过选择合适的稳压芯片、二极管、电容等元器件进行电路设计和搭建，同时调整稳压芯片和比较器的参数，达到最佳的保护效果。

在实际应用中，需要根据具体需要进行适当的调整和优化，并进行充分的测试和验证，确保电路的安全可靠性。

随着市场对节能环保的要求日益增强，可以考虑采用智能化的过压过流保护电路，使设备在满足保护需要的能够实现尽可能的节能和环保效果。

在充电器中，可以通过控制输出电压和电流的大小和速度，实现节省能源的目的。

对于一些重要的应用场景，如汽车电路、机器人控制系统等，过压过流保护电路也具有重要的应用价值。

交流过压保护电路的制作方法

交流过压保护电路的制作方法以下是 6 条关于交流过压保护电路制作方法的内容：1. 嘿，你可知道交流过压保护电路咋制作吗？就像给电路穿上一层坚固的铠甲！来，咱先准备好那些关键的元器件，电阻啦、电容啦、二极管啦啥的。

比如说，你家里的电视，要是没有过压保护，那可危险了，随时可能被过高的电压给弄坏咯。

然后呢，按照特定的原理图把它们连接起来，这可千万不能马虎啊，不然电路可就不听话啦！2. 哇塞，交流过压保护电路制作真的超有意思！就跟搭积木一样好玩呢。

想想看，当电压过高的时候，我们的保护电路就立马挺身而出啦！像个勇敢的卫士。

比如你手机充电的时候，要是有过压情况，咱这自制的保护电路就能派上大用场啦。

先仔细挑选合适的零件，再精心组装，一步一步来，肯定能搞定。

3. 哎呀，交流过压保护电路的制作其实不难哦！就好像搭一座小桥，让电流安全通过。

你看，把那些零件看作是建桥的材料，一个一个摆好位置。

好比电脑，要是没有好的过压保护，那可不得了。

接着，认真焊接，让它们紧密相连，这可是关键步骤哟。

这样就能保护电器不受伤害啦，是不是很神奇呀？4. 嘿呀，交流过压保护电路的制作，这可是个技术活呀！就如同给电路打造一个保险箱。

想想那些昂贵的电器设备，没有保护咋行呢？先把需要的东西准备齐全咯，不能有遗漏呀。

然后仔细琢磨原理图，像解谜题一样，解开了就能成功做出保护电路啦，你不想试试吗？5. 哇哦，交流过压保护电路的制作，简直太有挑战性啦！就像驯服一头小怪兽。

你想呀，要是没有好好制作，电路出问题可就麻烦大咯。

所以得认真对待每一个步骤。

首先要找齐零件，这可不是随便找的哦，得精挑细选。

然后精心布线、焊接，就像给小怪兽套上缰绳，让它乖乖听话，这样成功的保护电路就做好啦！6. 哎呀呀，交流过压保护电路制作真的超重要呢！就似为电路撑起一把保护伞。

日常中那么多电器，没有它可不行呀。

先确定好要用哪些零件呢，可不能乱来哦。

接着一点点把电路搭建起来，是不是感觉很有成就感呢？这可都是为了保护我们心爱的电器呀，一定要好好做呀！结论：总之，交流过压保护电路的制作不难但也不简单，只要认真去做，按照正确的步骤，准备好材料，用心搭建，就一定能成功制作出好用的保护电路，为我们的电器保驾护航啊！。

npn型三极管的过压保护电路-概述说明以及解释

npn型三极管的过压保护电路-概述说明以及解释1.引言1.1 概述概述：在电子领域中，npn型三极管是一种常用的元件，它具有放大信号、开关控制等重要功能。

然而，由于电路中的过压问题常常会对npn型三极管造成损坏，因此设计过压保护电路是非常重要的。

本文将介绍npn型三极管的工作原理，探讨过压保护电路设计要点，并详细介绍如何实现具体的npn型三极管过压保护电路。

希望通过本文的介绍，读者能够更深入地了解npn型三极管的过压保护机制，为实际应用中的电路设计提供参考和指导。

1.2 文章结构:本文主要分为三个部分，即引言、正文和结论三大部分。

在引言部分中，将简要介绍npn型三极管的过压保护电路的背景和意义，以及文章的目的和结构安排。

正文部分将重点介绍npn型三极管的工作原理，过压保护电路设计要点以及具体的npn型三极管过压保护电路实现。

通过详细的分析和论证，帮助读者深入了解这一主题，并为他们设计和实现自己的过压保护电路提供参考。

最后，在结论部分将对整篇文章进行总结，展望npn型三极管过压保护电路的应用前景，并给出一些结束语，使全文内容得以收尾。

1.3 目的本文旨在探讨npn型三极管的过压保护电路设计，通过对npn型三极管的工作原理和过压保护电路设计要点的介绍，帮助读者深入了解如何利用npn型三极管实现过压保护功能。

同时，通过具体的实例展示npn 型三极管过压保护电路的设计过程，希望为读者提供实用的参考和指导。

通过本文的阅读，读者将能够更好地理解npn型三极管的应用场景和设计原则，为实际应用中的过压保护电路设计提供一定的参考和指导。

2.正文2.1 npn型三极管的工作原理npn型三极管是一种常用的晶体管，其工作原理是基于材料的导电性和PN结的特性。

在npn型三极管中，有三个区域：发射极、基极和集电极。

当外加电压施加在基极-发射极之间时，如果该电压大于某个阈值，就会导致基极-集电极之间的PN结反向击穿，电流开始流动。

ovp过压保护原理

ovp过压保护原理
过压保护原理（Overvoltage Protection，OVP）是一种电路保护装置，用于防止电路系统受到过高的电压冲击。

当电路中出现异常情况，如电源电压超过设定的阈值时，OVP会自动断开电路或限制电流，以保护系统免受损坏。

OVP的工作原理可以分为两种主要类型：
1. 集成电路 OVP：在集成电路中，常使用电压比较器或开关电源来实现OVP。

当电源电压超过设定的阈值时，电压比较器会检测到过压信号，并触发相应的保护措施，如关断开关、降低电压或限制电流。

这样可以有效保护电路和相关器件免受高压的损坏。

2. 外部 OVP：外部OVP通常使用保护二极管或稳压器等组件来实现。

当输入电压超过设定的阈值时，保护二极管或稳压器会将过高的电压分流或消耗掉，以保护电路免受过压的影响。

外部OVP通常适用于需要额外过压保护的电路或装置。

无论采用哪种类型的OVP，其实质都是通过检测输入电压，一旦超过设定的阈值，就会触发保护机制。

这样可以有效保护电路不受过高电压的损害，延长电路和器件的寿命。

过压及欠压的保护电路图

图4是仅用一个4比较器LM339及几个分立元器件构成的过压、欠压、过热保护电路。

取样电压可以直接从辅助控制电源整流滤波后取得，它反映输入电源电压的变化，比较器共用一个基准电压，N1.1为欠压比较器，N1.2为过压比较器，调整R1可以调节过、欠压的动作阈值。

N1.3为过热比较器，R T为负温度系数的热敏电阻，它与R7构成分压器，紧贴于功率开关器件IGBT的表面，温度升高时，R T阻值下降，适当选取R7的阻值，使N1.3在设定的温度阈值动作。

N1.4用于外部故障应急关机，当其正向端输入低电平时，比较器输出低电平封锁PWM驱动信号。

由于4个比较器的输出端是并联的，无论是过压、欠压、过热任何一种故障发生，比较器输出低电平，封锁驱动信号使电源停止工作，实现保护。

如将电路稍加变动，亦可使比较器输出高电平封锁驱动信号。

交流电源过压、欠压保护电路一、实验目的1、学习使用运算放大器构成比较器。

2、学习元件的选择及用万用表检测电子器件。

3、学会电路调试技术。

二、实验设备与器件1、函数信号发生器2、双踪示波器3、交流毫伏表4、数字万用表5、元件自选三、设计要求a) 设计说明某些用电设备对输入电压有一定的要求，电网工作正常时，用电设备接通电源，电网电压波动超过正负10%时，自动切断电源，停止工作。

b)设计要求1）要求利用实验台和所学过的模拟电子技术的知识，实际该装置。

2）输入市电。

3）使用运算放大器构成比较器。

4）电源工作正常，绿色发光二极管亮，电源过压、欠压，红色发光二极管亮。

四、设计提示实验的原理框图如图1所示。

市电经整流滤波后加入比较器电路，电网电压在正常范围时，执行电路将常开触点J闭合，用电设备通电；当电网电压波动超过正负10％时，触点Ｊ断开。

切断电源，用电设备停止工作。

图1 交流电源过压、欠压保护电路原理框图利用实验装置似的交流变压输出的14、16、18V端点模拟电网电压的变化。

用16V模拟电网电压工作在正常范围，用14V和18V模拟电网电压波动超出正负10％状态。

家用电路过压保护原理

家用电路过压保护原理家庭用电是我们日常生活中必不可少的一部分，然而，由于各种原因，家庭电路可能会存在过压现象，这可能会对我们的电器设备和人身安全带来威胁。

因此，了解和掌握家用电路过压保护的原理非常重要。

一、什么是过压保护家用电路过压保护是一种电气设备，用于监测电压是否超过安全范围，并在发现过压情况时采取措施，以保护电器设备的正常运作和人身安全。

二、过压原因及危害1. 过电压来源过电压指的是电路中电压超过设定值的情况，导致家庭电器设备受损或烧毁。

过电压的主要来源包括以下几个方面：(1) 供电网电压异常升高；(2) 闪电击中电力线路，引起过电压现象；(3) 电网发生故障造成的短暂电压升高；(4) 家庭用电设备故障导致的内部电压过高。

2. 过电压的危害过电压对家庭电路和设备的危害不容忽视。

首先，过电压可能会导致电器设备立即失效，无法正常工作，给家庭生活带来不便。

其次，过电压还可能引发火灾，对家庭人身财产安全产生严重威胁。

三、1. 过压保护装置家用电路过压保护装置是指用于监测电压的设备，在检测到电压超过设定范围后，采取相应措施以保护电器设备和人身安全。

常见的过压保护装置有过压保护器和过电压限制器。

2. 过压保护原理过压保护装置的工作原理主要包括以下几个步骤：(1) 监测电压：过压保护装置通过安装在电路中的电压传感器，实时监测电压的变化。

(2) 判断电压是否过压：当监测到电压超过设定的安全范围时，过压保护装置会发出响应信号。

(3) 断电保护：在检测到电压过压后，过压保护装置会将断开电路的触发信号传送到断路器或隔离开关，将电流切断，从而保护电器设备。

(4) 恢复电路：当电压恢复到正常范围内时，过压保护装置会自动将电路恢复连接，确保电器设备正常运行。

四、如何选择过压保护装置在选择过压保护装置时，需要考虑以下几个因素：1. 负载容量：根据家庭用电设备的总功率来选择适当的负载容量。

2. 保护等级：根据电器设备的重要性、负载类型等因素，选择合适的保护等级。
