NE555应用电路全

合集下载

(完整版)NE555典型应用

(完整版)NE555典型应用

在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如:多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。

这样一来,电路变的更加复杂。

为了便于我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式,它可分为3种。

见图示。

第1种(图1)是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1和1.1.2为代号。

他们的输入端的形式,也就是电路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。

第3种(图3)是压控振荡器。

单稳型压控振荡器电路有很多,都比较复杂。

为简单起见,我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种(见图1)是触发电路,有双端输入(2.1.1)和单端输入(2.1.2)2个单元。

单端比较器(2.1.2)可以是6端固定,2段输入;也可是2端固定,6端输入。

第2种(见图2)是施密特触发电路,有最简单形式的(2.2.1)和输入端电阻调整偏置或在控制端(5)加控制电压VCT 以改变阀值电压的(2.2.2)共2个单元电路。

双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。

这是双稳工作方式的结构特点。

2.2.2单元电路中的C1只起耦合作用,R1和R2起直流偏置作用。

无稳类电路第三类是无稳工作方式。

无稳电路就是多谐振荡电路,是555电路中应用最广的一类。

电路的变化形式也最多。

为简单起见,也把它分为三种。

第一种(见图1)是直接反馈型,振荡电阻是连在输出端VO的。

ne555管脚功能原理应用电路图与pdf资料

ne555管脚功能原理应用电路图与pdf资料

NE555管脚功能原理应用电路图与pdf资料一.ne555管脚图及内部原理图NE555内部电路方框图:内部含有两个电压比较器,一个分压器,一个RS触发器,一个放电晶体管和一个功率输出级。

电路内部方框图电路引脚图参考【电子制作】二.应用电路图触摸延时灯集成电路IC1是一片555定时电路,在这里接成单稳态电路。

平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。

当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器KS吸合,电灯点亮。

同时,555第7脚内部截止,电源便通过R1给C1充电,这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时结束。

定时长短由R1、C1决定:T1=1.1R1*C1。

按图中所标数值,定时时间约为4分钟。

D1可选用1N4148或1N4001。

相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。

用人工启动式单稳电路。

工作原理:电源接通后,定时器进入稳态。

此时定时电容CT的电压为:VCT=VC C=6V。

对555这个等效触发器来讲,两个输入都是高电平,即VS=0。

继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。

按一下按钮开关SB之后,定时电容CT立即放到电压为零。

于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。

继电器KA吸动,常开接点闭合,曝光照明灯点亮。

按钮开关按一下后立即放开,于是电源电压就通过RT向电容C T充电,暂稳态开始。

当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。

继电器KA释放,曝光灯HL熄灭。

暂稳态结束,有恢复到稳态。

NE555双键触摸电子开关电路图

NE555双键触摸电子开关电路图

NE555 双键触摸电子开关电路图NE555 双键触摸电子开关电路图元件:R1,R2=3.3M 1/4W 5% D1=1N4148 二极管RL1=12V 继电器R3=10K 1/4W 5% 电阻D2= 发光二极管R4=1K 1/4W 5% Q1=BC547 三极管C1=10nF 63V MKT 5% 电容IC1=555 集成电路分立元件的五路跑马灯控制电路NE555和CD4017组成的流水灯控制电路双键触摸式照明灯本电路图使用两个触摸电极片,分别代替在实际生活中的开和关控制。

一、电路工作原理双触摸式照明开关电路如图1所示。

VS与VD7构成了开关回路。

当人触摸到M1(开)电极片时,人体通过R4、VD5整流后给IC NE555集成电路的2脚一个低电平信号(此时IC NE555集成电路接为RS触发器),输出脚3输出高电平,通过R3后触发VS的门极,VS导通,电灯点亮。

当人触摸到M2(关)电极片时,人体通过R5、VD6整流后给IC NE555集成电路的6脚一个低电平信号,输出脚3输出低电平,R1提供的正向触发电压被R3通过集成电路的3脚对地短路,VS失去触发电压,当交流过零时即关断,电灯熄灭。

二、元器件选择IC选用NE 555型集成电路;VS选用2N6565型普通塑封小型单向晶闸管;VD1~VD4选图1 双键触摸式照明灯电路图用IN4007硅整流二极管;VD7选用6.2V、1W的2CW105硅稳压二极管;VD6、VD7选用IN4148型硅开关二极管;R1~R5均选用RTX—1/8W型碳膜电阻器;C1选用CD11—16V型电解电容;C2选用C,I,I型瓷介电容器。

三、制作与调试方法本电路结构简单、使用方便,只要焊接正确,选用元件正确都能正常工作。

由于本电路负载的能力受到稳压管VD7的限制,所以负载的功率不宜大于60W。

NE555电路应用带占空比和频率独立调节电路

NE555电路应用带占空比和频率独立调节电路

555内部电原理图我们知道,555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

用中,除了单一品种的电路外,还可组合出很多不同电路,如:多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。

这样一来,电我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍单稳类电路单稳工作方式,它可分为3种。

见图示。

图1)是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1和1.1.2为代号。

他们的输入端的形路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。

图2)是脉冲启动型单稳,也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”,都是从2端输入。

1.2.1电路的2端不带任最简单的形式;1.2.2电路则带有一个RC微分电路。

(图3)是压控振荡器。

单稳型压控振荡器电路有很多,都比较复杂。

为简单起见,我们只把它分为2个不同单元。

不带任何辅助器件的电使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

见图1)是触发电路,有双端输入(2.1.1)和单端输入(2.1.2)2个单元。

单端比较器(2.1.2)可以是6端固定,2段输入;也可是2输入。

见图2)是施密特触发电路,有最简单形式的(2.2.1)和输入端电阻调整偏置或在控制端(5)加控制电压VCT以改变阀值电压的(2.2.2电路。

的输入端的输入电压端一般没有定时电阻和定时电容。

这是双稳工作方式的结构特点。

2.2.2单元电路中的C1只起耦合作用,R1和R2起直无稳类电路第三类是无稳工作方式。

NE555人工启动单稳态延时(定时)应用电路

NE555人工启动单稳态延时(定时)应用电路

NE555人工启动单稳态延时(定时)应用电路
特别注意,若控制交流电应防触电!!!
特别注意,若控制交流电应防触电!!!
特别注意,若控制交流电应防触电!!!
经试验
NE555P。

电源4V,15V。

1M,100uF时间90秒(RT,CT决定)
RT10M,CT100u时间21分
RT两10M并(即5M),ct220uF,约20分。

RT10M,CT220u时间约55分。

RT加按钮开关SB2停止延时(定时)。

谨慎用继电器控制大功率用电器!
输出应该是电源电压,延时时间主要就看你R1和C1的充电时间,延时时间适可调的
调整R1可以改变延时时间,延时后就没有输出了。

开关S是按下之后一直是闭合的吗?如果是那种按下后又弹开的开关,也就是只通路了那么一瞬间,能达到延时效果吗?
回答按下后电容放电,2脚低于4V时,out输出高电平+12V,案件松开后电容通过R1充电,当2脚电压达到三分之一电压时(就是4V)3脚翻转,输出为低电平。

当按键松开后电容通过R1充电,当2脚电压达到三分之一电压时(就是4V)3脚翻转,输出为低电平。

这个低电平是0伏
在数字电路中:1,TTL电平:输出高电平>2.4V,输出低电平<0.4V。

在室温下,一般输出高电平是3.5V,输出低电平是0.2V。

最小输入高电平和低电平:输入高电平>=2.0V,输入低电平<=0.8V,噪声容限是0.4V。

2,CMOS电平:1逻辑电平电压接近于电源电压,0逻辑电平接近于0V。

而且具有很宽的噪声容限。

【ne555内部结构及应用电路】

【ne555内部结构及应用电路】

555定时器及其应用555定时器是一种中规模的集成定时器,应用非常广泛。

通常只需外接几个阻容元件,就可以构成各种不同用途的脉冲电路,如多谐振荡器、单稳态触发器以及施密特触发器等。

555定时器有TTL集成定时器和CMOS集成定时器,它们的逻辑功能与外引线排列都完全相同。

TTL型号最后数码为555,CMOS 型号最后数码为7555。

一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件,下图为其内部组成和引脚图。

内部电路原理图等效逻辑图引脚图由图知,电路由一个分压器,两个电压比较器,一个R-S触发器,一个功率输出级和一个放电晶体管组成。

比较器A1为上比较器,由BG1~BG8组成,它是由一个NPN管的复合结构做输出级的两级差分放大器。

上比较器的反相输入端固定设置在2/3V CC上,它的同相输入端⑥脚称作阈值端(或高触发端),常用来测外部时间常数回路电容上的电压。

比较器A2为下比较器,由BG9~BG13组成,它是由一个PNP管组成的复合输出级的差分放大器。

上比较器的同相输入端固定设置在1/3V CC上,反向入端②脚称作触发输入端,用来启动电路。

电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较,把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。

555 电路中的R-S触发器是由两个与非门交叉连接,上图中是由BG14~BG18构成。

其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。

A1控制R端,A2控制S端。

为了使R-S 触发器直接置零,触发器还引出一个④端,只要在④端置入低电平"0",不管触发器原来处于什么状态,也不管它输入端加的是什么信号,触发器会立即置零,即Q=O=Uo所以④端也称为总复位端。

BG18~BG21构成功率输出级,③脚为输出端,能输出最大为200mA的电流,故课直接驱动小型电机、继电器、地租扬声器等功率负荷。

NE555应用电路图大全24种

NE555应用电路图大全24种

控制电阈值输
触发输放
电V CC电R D复
V
(7
V
V1
v I
图9.4.1 555定时器原
NE555应用电路图大全23种
图1 方波电路图2 振荡器实践电路图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关(水银开关)传感器电路图9TIMER TESTER定时器测试电路图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路
图14敏电阻光控报警电路图15光敏电阻光控开关电路图16 红外线发射电路图17 简单闪光电路
图18 触摸开关电路图19氖灯驱动电路图20 50%对称波电路
图21 触摸开关电路
图22 单稳态电路触发器
图23 锯齿波产生器。

NE555原理及其应用

NE555原理及其应用

NE555原理及其应用
在单稳态模式下,当触发引脚(TRIG)的电压低于第2/3Vcc时,输
出引脚(OUT)将输出高电平脉冲,其宽度由外部电容和电阻决定。

当触
发引脚上升到第1/3Vcc时,输出脉冲结束。

在车距模式下,当控制引脚(CTRL)低于第1/3Vcc时,NE555的输
出引脚保持低电平,当控制引脚高于第2/3Vcc时,输出引脚保持高电平。

在连续性模式下,NE555的输出引脚会根据触发引脚和放大器比较输
入电压决定输出状态。

1.时钟电路:NE555可以用来产生精确的时钟脉冲,用于驱动显示器、计数器等电路。

2.脉冲宽度调制(PWM):通过改变外部电容和电阻,可以实现不同
脉冲宽度的PWM波形,用于控制电机、调光等应用。

3.电压控制振荡器(VCO):通过改变外部电容和电阻,可以调整
NE555的频率范围,用于实现可变频率的振荡器。

4.模拟转数字转换器(ADC):通过使用NE555的单稳态模式,可以
将一个输入电压转换为一个宽度可调的脉冲,再通过计数器等电路将其转
换为数字信号。

5.闪光灯电路:NE555可以用来控制LED或氙气灯的闪烁频率,用于
警示灯、摄影灯等应用。

总结起来,NE555是一款功能强大且灵活的定时器集成电路,可以广
泛应用于各种定时和脉冲控制应用中。

同时,它的设计简单,部件成本低廉,因此仍然被广泛应用在各种电子设备中。

NE555应用 触摸开关电路图

NE555应用  触摸开关电路图

NE555应用触摸开关电路图
图1和图2是采用555时基电路制作的双键触摸开关与单键触摸延迟开关。

图1中M1是“开”触摸片,当人手触碰时,人体感应的杂波信号加到时基电路的低电平触发端IC 的②脚,电路置位,③脚输出高电平,继电器K得电吸合,其常开触点闭合,被控电器通电工作。

M2为“关”触摸片,一旦触碰,人体感应的杂波信号加到555的阈值端IC⑥,电路复位,③脚输出低电平,继电器失电跳
闸,被控电器停止工作。

图2是延迟开关电路,555集成块接成单稳态触发器,平时处于复位状态,继电器K 不动作。

当M受到触摸时,电路被触发进人暂态,③脚输出高电平,继电器K吸合,被控电器工作。

暂态时间t=1.1R2 X C4,暂态时间结束,电路翻转成稳态,继电器K释放,被控电器停止工作。

NE555内部结构及应用电路

NE555内部结构及应用电路

555定时器及其应用555定时器是一种中规模的集成定时器,应用非常广泛。

通常只需外接几个阻容元件,就可以构成各种不同用途的脉冲电路,如多谐振荡器、单稳态触发器以及施密特触发器等。

555定时器有TTL集成定时器和CMOS集成定时器,它们的逻辑功能与外引线排列都完全相同。

TTL型号最后数码为555,CMOS 型号最后数码为7555。

一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件,下图为其内部组成和引脚图。

内部电路原理图等效逻辑图引脚图由图知,电路由一个分压器,两个电压比较器,一个R-S触发器,一个功率输出级和一个放电晶体管组成。

比较器A1为上比较器,由BG1~BG8组成,它是由一个NPN管的复合结构做输出级的两级差分放大器。

上比较器的反相输入端固定设置在2/3V CC上,它的同相输入端⑥脚称作阈值端(或高触发端),常用来测外部时间常数回路电容上的电压。

比较器A2为下比较器,由BG9~BG13组成,它是由一个PNP管组成的复合输出级的差分放大器。

上比较器的同相输入端固定设置在1/3V CC上,反向入端②脚称作触发输入端,用来启动电路。

电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较,把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。

555 电路中的R-S触发器是由两个与非门交叉连接,上图中是由BG14~BG18构成。

其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。

A1控制R端,A2控制S端。

为了使R-S 触发器直接置零,触发器还引出一个④端,只要在④端置入低电平"0",不管触发器原来处于什么状态,也不管它输入端加的是什么信号,触发器会立即置零,即Q=O=Uo所以④端也称为总复位端。

BG18~BG21构成功率输出级,③脚为输出端,能输出最大为200mA的电流,故课直接驱动小型电机、继电器、地租扬声器等功率负荷。

十一款经典NE555应用电路图详解

十一款经典NE555应用电路图详解

十一款经典NE555应用电路图详解NE555应用电路图(一):NE555触摸定时开关成电路IC1是一片555定时电路,在这里接成单稳态电路。

平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。

当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器KS 吸合,电灯点亮。

同时,555第7脚内部截止,电源便通过R1给C1充电,这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时结束。

定时长短由R1、C1决定:T1=1.1R1*C1。

按图中所标数值,定时时间约为4分钟。

D1可选用1N4148或1N4001。

NE555应用电路图(二):NE555自动窗帘电路该电路使用晶体管,集成电路和一个继电器的混合物,并且用于自动地打开和关闭的一对帘。

使用开关S3还允许手动控制,使窗帘,只留部分打开或关闭。

该电路控制一个连接到一个简单的滑轮机构的马达,以移动窗帘。

自动操作该电路可分为三个主要部分,一个双稳锁存器,一个定时器和一个换向电路。

拨动开关S3确定手动或自动模式。

如上所示的电路被绘制在自动位置,并操作如下。

双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。

S1用于打开窗帘和S2,关闭窗帘。

在上电,简要正脉冲加到Q2的通过C2的基极。

第2季将在,并激活继电器A/2。

C3和R4的网络形成用于中继一低电流保持电路。

继电器A/2是一个12V继电器与500欧姆的线圈。

它需要稍微减流动比它操作它,保持它通电。

一旦继电器已动作时,通过线圈的电流是由R4减少,节省电力消耗。

当Q2关断,C3将被解除,但在Q2被激活(无论是在开关电源或按S1),电容C3将通过继电器线圈充电非常迅速。

初始充电电流足以激发通过R4继电器和电流足以使其保持通电。

ne555应用电路大全(精编文档).doc

ne555应用电路大全(精编文档).doc

【最新整理,下载后即可编辑】NE555主要应用电路2013年01月21日18:13整理目录D/A变换双相互补频率产生器 (3)555与积分器组成的长延时电路 (4)程序触发和长延时电路 (5)0.1秒-6小时定时电路 (6)间歇时间可调的定时器 (7)顺序控制定时电路 (8)LCD数字钟整点语言报时器 (9)通段时间可调循环定时插座电路 (10)简体晶体管测试仪 (11)简易线圈匝数测试仪 (12)生产线自动计数装置 (13)三位数子显示电容表 (14)输出电压可调的DC/DC倍压电源 (15)无人驾驶的小汽车 (16)模仿动物鸣叫音响电路 (17)可调速的电动玩具车 (18)简易玩具电子琴 (19)地震报警电路 (20)挥手停电子钟 (21)心电图机校验器 (22)疲劳程度测试仪 (23)老人跌倒呼救装置 (24)病人昏倒语音救护盒 (25)光控自动闪烁路标灯,电子蜡烛 (27)生日快乐电子蜡烛 (29)楼顶自动上水控制电路 (30)自动冲厕节水控制器 (31)水位自动控制电路 (32)红外水龙头控制电路 (33)柴油发电机组停来电控制电路 (34)红外遥控语音报讯 (36)红外遥控开关 (38)红外遥控开关 (39)三通道红外遥控开关 (40)高性能红外遥控开关 (41)远距红外遥控 (42)四通道红外遥控 (43)多功能红外遥控开关 (44)热释红外遥控传感 (46)红外遥控声光报警 (48)温度控制 (50)马达自动调速 (51)A/D转换 (52)D/A变换双相互补频率产生器555与积分器组成的长延时电路程序触发和长延时电路0.1秒-6小时定时电路间歇时间可调的定时器顺序控制定时电路LCD数字钟整点语言报时器通段时间可调循环定时插座电路简体晶体管测试仪简易线圈匝数测试仪生产线自动计数装置三位数子显示电容表输出电压可调的DC/DC倍压电源无人驾驶的小汽车模仿动物鸣叫音响电路可调速的电动玩具车简易玩具电子琴地震报警电路挥手停电子钟心电图机校验器疲劳程度测试仪老人跌倒呼救装置病人昏倒语音救护盒光控自动闪烁路标灯,电子蜡烛生日快乐电子蜡烛楼顶自动上水控制电路自动冲厕节水控制器水位自动控制电路红外水龙头控制电路柴油发电机组停来电控制电路红外遥控语音报讯。

NE555应用电路

NE555应用电路

NE555应用电路时基电路NE555是一种应用极其广泛的电路,它有很多优异的性能,如:定时精度高;工作速度和可靠性高;电源电压范围宽,能和数字电路直接连接;输出功率大,可直接驱动小电器;结构简单,使用灵活。

用它可组成各种波形的脉冲振荡器、定时延时电路、双稳触发电路、检测电路、电源变换电路,频率变换电路等等,被广泛应用于自动控制、测数,通讯等各个领域,可创新、制作许多电子产品。

实例一、电热灭蚊器控制电路市售电热灭蚊器都是连续通电加热的,一片灭蚊片一般只能使用一夜。

根据实验观察发现,灭蚊器在刚通电1h内效果最佳,室内蚊子即被击毙或丧失叮咬能力。

随着灭蚊片被连续加热,由于药液的挥发,到了下半夜后,灭蚊效果开始下降。

根据这一特点,笔者设计一种间断通电加热器,电路如右图所示,使电热灭蚊器处于工作1.5h、休息0.5h、再工作1.5h…循环通电工作状态,这样不但能提高灭蚊的效果,而且也延长了灭蚊片的使用期限,据试用一片灭蚊片使用两夜,效果也很好。

555时基电路接成周期为2h左右的多谐振荡器,③脚输出高电平时间为1.5h,此时晶闸管VTH导通,使插在X里的电热灭蚊器通电工作,同时LED发光指示;③脚输出低电平的时间为0.5h,此时VTH关断,灭蚊器停止工作,同时LED熄灭。

Cl要求采用CBB一400V聚丙烯电容器,其他元器件无特殊要求。

线路板图如右所示。

实例一中,电器工作(即通电加热)时间决定于电路的充电时间,由R2、R3、C3的数值决定,电器停止(即不加热)时间决定于电路的放电时间,只由R3、C3的数值决定,改变它们可改变电器的工作及间歇时间,换用不同的R、C参数可实现对不同电器或不同用途的需要;还可以把两只电阻R2、R3用一只电位器代替,用于调节电器的工作及间歇时间,适应不同需要或不同场合,非常方便。

请同学调换元件进行试验,设计制作新的电器控制器。

实例二、聋人用视觉“门铃”电路聋人用视觉“门铃”是利用照相机闪光灯的频闪管作为光源,其闪光强烈,即使在大白天也能引起人们注意。

NE555应用电路全集

NE555应用电路全集

NE555应用电路全集各种应用电路555触摸定时开关集成电路IC1是一片555定时电路,在这里接成单稳态电路。

平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。

当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器KS吸合,电灯点亮。

同时,555第7脚内部截止,电源便通过R1给C1充电,这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时结束。

定时长短由R1、C1决定:T1=1.1R1*C1。

按图中所标数值,定时时间约为4分钟。

D1可选用1N4148或1N4001。

相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。

用人工启动式单稳电路。

工作原理:电源接通后,定时器进入稳态。

此时定时电容CT的电压为:VCT=VCC=6V。

对555这个等效触发器来讲,两个输入都是高电平,即VS=0。

继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。

按一下按钮开关SB之后,定时电容CT立即放到电压为零。

于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。

继电器KA吸动,常开接点闭合,曝光照明灯点亮。

按钮开关按一下后立即放开,于是电源电压就通过RT向电容CT充电,暂稳态开始。

当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。

继电器KA释放,曝光灯HL熄灭。

暂稳态结束,有恢复到稳态。

曝光时间计算公式为:T=1.1RT*CT。

本电路提供参数的延时时间约为1秒~2分钟,可由电位器RP调整和设置。

电路中的继电器必需选用吸合电流不应大于30mA的产品,并应根据负载(HL)的容量大小选择继电器触点容量。

NE555典型应用电路

NE555典型应用电路

NE555时基电路封形式有两种,一是DIP双列直插8脚封装,另一种是SOP-8小型(SMD)封装形式。

其他HA17555、LM555、CA555分属不同的公司生产的产品。

内部结构和工作原理都相同。

NE555属于CMOS工艺制造,下面我们将对其进行介绍。

图1是NE555的外形封装图,图2是它的内部功能原理框图,图3是它的内部等效电路。

NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS触发器。

输入控制端有直接复位Reset端,通过比较器A1,复位控制端的TH、比较器A2置位控制的T。

输出端为F,另外还有集电极开路的放电管DIS。

它们控制的优先权是R、T、TH。

<图3 NE555内部等效电路>
表1是NE555的极限参数,不同的封装形式及不同的生产厂商的器件这些参数不尽相同,极限参数是指在不损坏器件的情况下,厂商保证的界限,并非可以工作的条件,如果超过某一环境下使用,其间的安全性将不会得到保证,这使用中应加以注意。

表1 NE555的极限参数
电源电压允许功耗工作温度储藏温度最高结温
+18V 600mW -10—+70℃
军用-55—+125℃-65—+150

300℃
利用NE555可以组成相当多的应用电路,甚至多达数百种应用电路,在各类书刊中均有介绍,例如家用电器控制装置、门铃、报警器、信号发生器、电路检测仪器、元器件测量仪、定时器、压频转换电路、电源应用电路、自动控制装置及其它应用电路都有着广泛的应用,这是因为NE555巧妙地将模拟电路和数字电路结合在一起的缘故。

以下为几种常见的NE555应用电路:
图4.多谐振荡器图5.脉宽调制电路1。

NE555原理及应用

NE555原理及应用

NE555原理及应用NE555是一种经典的集成电路,它是由三个主要部分组成:比较器、RS触发器和稳压器。

NE555的工作原理是基于电荷泵原理,通过控制外部元件的充放电过程实现周期性的信号产生。

NE555主要应用于定时器、频率分割器和脉冲宽度调制等领域,下面将详细介绍NE555的原理和应用。

1.GND:地线2.TRIG:触发输入3.OUT:输出4.RESET:复位输入5.CONTROL:控制输入6.THR:阈值输入7.DISCHARGE:放电输出8.VCC:正电源1.初始状态:当VCC上电时,NE555的输出为低电平,状态为复位状态。

2. 触发输入:当TRIG引脚接收到低电平信号时,比较器的正输入端将大于负输入端,输出将变为高电平,同时RS触发器 Set端的输入也为高电平,RS触发器的输出为低电平,开始充电过程。

3. 阈值输入:当THR引脚接收到高电平信号时,比较器的负输入端将大于正输入端,输出将变为低电平,同时RS触发器 Reset端的输入也为高电平,RS触发器的输出为高电平,停止充电过程,开始放电过程。

4. 复位输入:当RESET引脚接收到低电平信号时,RS触发器 Reset端的输入为低电平,RS触发器的输出为高电平,停止放电过程,输出为复位状态。

根据以上的工作原理,NE555可以实现多种应用,下面列举几个典型的应用场景:1.定时器:NE555可以通过控制充放电的时间来实现定时器功能。

通过调节电阻和电容的数值,可以调节定时器的频率和周期,从而实现精确的时间控制。

2.频率分割器:NE555可以通过将输出信号与RC振荡电路相连,实现频率分割的功能。

通过调节RC电路的参数,可以将输入频率分割为不同倍数的输出频率,从而实现信号频率的变换。

3.脉冲宽度调制:NE555可以通过控制输入信号的高低电平时间比例,实现脉冲宽度调制的功能。

通过调节RC电路的参数,可以改变输出信号的脉宽,从而实现信号的调制和解调。

(完整版)NE555典型应用

(完整版)NE555典型应用

在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如:多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。

这样一来,电路变的更加复杂。

为了便于我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式,它可分为3种。

见图示。

第1种(图1)是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1和1.1.2为代号。

他们的输入端的形式,也就是电路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。

第3种(图3)是压控振荡器。

单稳型压控振荡器电路有很多,都比较复杂。

为简单起见,我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种(见图1)是触发电路,有双端输入(2.1.1)和单端输入(2.1.2)2个单元。

单端比较器(2.1.2)可以是6端固定,2段输入;也可是2端固定,6端输入。

第2种(见图2)是施密特触发电路,有最简单形式的(2.2.1)和输入端电阻调整偏置或在控制端(5)加控制电压VCT 以改变阀值电压的(2.2.2)共2个单元电路。

双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。

这是双稳工作方式的结构特点。

2.2.2单元电路中的C1只起耦合作用,R1和R2起直流偏置作用。

无稳类电路第三类是无稳工作方式。

无稳电路就是多谐振荡电路,是555电路中应用最广的一类。

电路的变化形式也最多。

为简单起见,也把它分为三种。

第一种(见图1)是直接反馈型,振荡电阻是连在输出端VO的。

NE555内部全解及应用电路集合

NE555内部全解及应用电路集合

简易催眠器 时基电路555构成一个极低频振荡器,输出一个 个短的脉冲,使扬声器发出类似雨滴的声音(见附 图)。扬声器采用2英寸、8欧姆小型动圈式。雨滴声 的速度可以通过100K电位器来调节到合适的程度。 如果在电源端增加一简单的定时开关,则可以在使用 者进入梦乡后及时切断电源。
直流电机调速控制电路 这是一个占空比可调的脉冲振荡器。电机M是用它的输出脉冲 驱动的,脉冲占空比越大,电机电驱电流就越小,转速减慢;脉冲 占空比越小,电机电驱电流就越大,转速加快。因此调节电位器RP 的数值可以调整电机的速度。如电极电驱电流不大于200mA时,可 用CB555直接驱动;如电流大于200mA,应增加驱动级和功放级。 图中VD3是续流二极管。在功放管截止期间为电驱电流提供通路, 既保证电驱电流的连续性,又防止电驱线圈的自感反电动势损坏功 放管。电容C2和电阻R3是补偿网络,它可使负载呈电阻性。整个电 路的脉冲频率选在3~5千赫之间。频率太低电机会抖动,太高时因占 空比范围小使电机调速范围减小。
无稳类电路 第三类是无稳工作方式。无稳电路就 是多谐振荡电路,是555电路中应用最广的 一类。电路的变化形式也最多。为简单起 见,也把它分为三种。
第一种(见图1)是直接反馈型,振荡电阻 是连在输出端VO的。 第二种(见图2)是间接反馈型,振荡 电阻是连在电源VCC上的。其中第1个单元 电路(3.2.1)是应用最广的。第2个单元电 路(3.2.2)是方波振荡电路。第3、4个单 元电路都是占空比可调的脉冲振荡电路,功 能相同而电路结构略有不同,因此分别以 3.2.3a 和3.2.3b的代号。
第3种(图3)是压控振荡器。单稳型压控振 荡器电路有很多,都比较复杂。为简单起见, 我们只把它分为2个不同单元。不带任何辅助器 件的电路为1.3.1;使用晶体管、运放放大器等 辅助器件的电路为1.3.2。图中列出了2个常用电 路。
相关主题
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

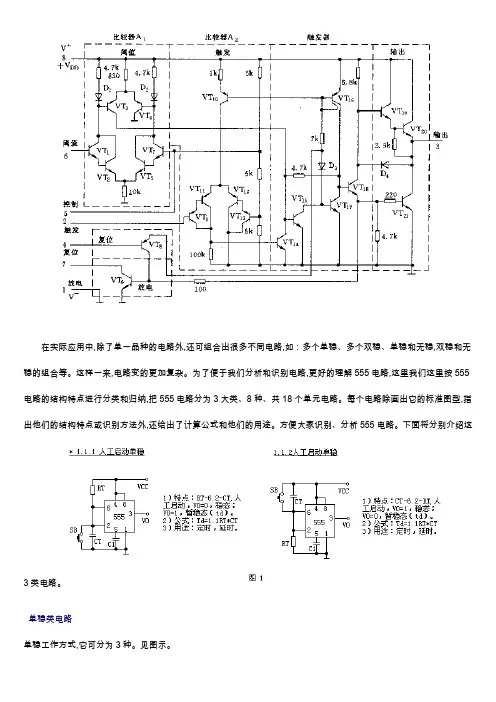

NE555应用电路全555时基集成电路的应用我们知道,555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如:多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。

这样一来,电路变的更加复杂。

为了便于我们分析和识别电路,更好的理解555电路,这里我们这里按555电路的结构特点进行分类和归纳,把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型,指出他们的结构特点或识别方法外,还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路单稳工作方式,它可分为3种。

见图示。

第1种(图1)是人工启动单稳,又因为定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式,也就是电路的结构特点是:“RT-6.2-CT”和“CT-6.2-RT”。

第2种(图2)是脉冲启动型单稳,也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”,都是从2端输入。

1.2.1电路的2端不带任何元件,具有最简单的形式;1.2.2电路则带有一个RC微分电路。

第3种(图3)是压控振荡器。

单稳型压控振荡器电路有很多,都比较复杂。

为简单起见,我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1;使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种(见图1)是触发电路,有双端输入(2.1.1)和单端输入(2.1.2)2个单元。

单端比较器(2.1.2)可以是6端固定,2段输入;也可是2端固定,6端输入。

第2种(见图2)是施密特触发电路,有最简单形式的(2.2.1)和输入端电阻调整偏置或在控制端(5)加控制电压VCT以改变阀值电压的(2.2.2)共2个单元电路。

双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。

这是双稳工作方式的结构特点。

2.2.2单元电路中的C1只起耦合作用,R1和R2起直流偏置作用。

无稳类电路第三类是无稳工作方式。

无稳电路就是多谐振荡电路,是555电路中应用最广的一类。

电路的变化形式也最多。

为简单起见,也把它分为三种。

第一种(见图1)是直接反馈型,振荡电阻是连在输出端VO的。

第二种(见图2)是间接反馈型,振荡电阻是连在电源VCC上的。

其中第1个单元电路(3.2.1)是应用最广的。

第2个单元电路(3.2.2)是方波振荡电路。

第3、4个单元电路都是占空比可调的脉冲振荡电路,功能相同而电路结构略有不同,因此分别以3.2.3a 和3.2.3b的代号。

第三种(见图3)是压控振荡器。

由于电路变化形式很复杂,为简单起见,只分成最简单的形式(3.3.1)和带辅助器件的(3.3.2)两个单元。

图中举了两个应用实例。

无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。

只有一个振荡电阻的可以认为是特例。

例如:3.1.2单元可以认为是省略RA的结果。

有时会遇上7.6.2三端并联,只有一个电阻RA的无稳电路,这时可把它看成是3.2.1单元电路省掉RB后的变形。

以上归纳了555的3类8种18个单元电路,虽然它们不可能包罗所有555应用电路,古话讲:万变不离其中,相信它对我们理解大多数555电路还是很有帮助的。

各种应用电路555触摸定时开关集成电路IC1是一片555定时电路,在这里接成单稳态电路。

平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS释放,电灯不亮。

当需要开灯时,用手触碰一下金属片P,人体感应的杂波信号电压由C2加至555的触发端,使555的输出由低变成高电平,继电器KS吸合,电灯点亮。

同时,555第7脚内部截止,电源便通过R1给C1充电,这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器释放,电灯熄灭,定时结束。

定时长短由R1、C1决定:T1=1.1R1*C1。

按图中所标数值,定时时间约为4分钟。

D1可选用1N4148或1N4001。

相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。

用人工启动式单稳电路。

工作原理:电源接通后,定时器进入稳态。

此时定时电容CT的电压为:VCT=VCC= 6V。

对555这个等效触发器来讲,两个输入都是高电平,即VS=0。

继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。

按一下按钮开关SB之后,定时电容CT立即放到电压为零。

于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。

继电器KA吸动,常开接点闭合,曝光照明灯点亮。

按钮开关按一下后立即放开,于是电源电压就通过RT向电容CT充电,暂稳态开始。

当电容CT上的电压升到2/3VCC既4伏时,定时时间已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。

继电器KA释放,曝光灯HL熄灭。

暂稳态结束,有恢复到稳态。

曝光时间计算公式为:T=1.1RT*CT。

本电路提供参数的延时时间约为1秒~2分钟,可由电位器RP调整和设置。

电路中的继电器必需选用吸合电流不应大于30mA的产品,并应根据负载(HL)的容量大小选择继电器触点容量。

单电源变双电源电路附图电路中,时基电路555接成无稳态电路,3脚输出频率为20KHz、占空比为1:1的方波。

3脚为高电平时,C4被充电;低电平时,C3被充电。

由于VD1、VD2的存在,C 3、C4在电路中只充电不放电,充电最大值为EC,将B端接地,在A、C两端就得到+/-EC的双电源。

本电路输出电流超过50mA。

简易催眠器时基电路555构成一个极低频振荡器,输出一个个短的脉冲,使扬声器发出类似雨滴的声音(见附图)。

扬声器采用2英寸、8欧姆小型动圈式。

雨滴声的速度可以通过100K电位器来调节到合适的程度。

如果在电源端增加一简单的定时开关,则可以在使用者进入梦乡后及时切断电源。

直流电机调速控制电路这是一个占空比可调的脉冲振荡器。

电机M是用它的输出脉冲驱动的,脉冲占空比越大,电机电驱电流就越小,转速减慢;脉冲占空比越小,电机电驱电流就越大,转速加快。

因此调节电位器RP的数值可以调整电机的速度。

如电极电驱电流不大于200mA时,可用C B555直接驱动;如电流大于200mA,应增加驱动级和功放级。

图中VD3是续流二极管。

在功放管截止期间为电驱电流提供通路,既保证电驱电流的连续性,又防止电驱线圈的自感反电动势损坏功放管。

电容C2和电阻R3是补偿网络,它可使负载呈电阻性。

整个电路的脉冲频率选在3~5千赫之间。

频率太低电机会抖动,太高时因占空比范围小使电机调速范围减小。

用555制作的D类放大器我们知道D类放大器具有体积小、效率高的特点。

这里介绍一个用555电路制作的简易D类放大器。

它是利用555电路构成一个可控的多谐振荡器,音频信号输入到控制端得到调宽脉冲信号(如图),基本能满足一般的听音要求。

由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器,占空比为50%,控制端5脚输入音频信号,3脚便得到脉宽与输入信号幅值成正比的脉冲信号,经L、C3接调、滤波后推动扬声器。

风扇周波调速电路夏天要来了,电风扇又得派上用场。

这里介绍一个电风扇模拟阵风周波调速电路,可以为将我们家里的老式风扇增加一个实用功能,也算是一个迎接夏天到来的准备吧。

下面介绍其工作原理。

电路见图1a。

电路中NE555接成占空比可调的方波发生器,调节RW可改变占空比。

在NE555的3脚输出高电平期间,过零通断型光电耦合器MOC3061初级得到约10mA正向工作电流,使内部硅化镓红外线发射二极管发射红外光,将过零检测器中光敏双向开关于市电过零时导通,接通电风扇电机电源,风扇运转送风。

在NE555的3脚输出低电平期间,双向开关关断,风扇停转。

MOC3061本身具有一定驱动能力,可不加功率驱动元件而直接利用MOC3061的内部双向开关来控制电风扇电机的运转。

RW为占空比调节电位器,亦即电风扇单位时间内(本电路数据约为20秒)送风时间的调节,改变C2的取值或RW的取值可改变控制周期。

图1b电路为MOC3061的典型功率扩展电路,在控制功率较大的电机时,应考虑使用功率扩展电路。

制作时,可参考图示参数选择器件。

由于电源采用电容压降方式,请自制时注意安全,人体不能直接触摸电路板。

电热毯温控器一般电热毯有高温、低温两档。

使用时,拨在高温档,入睡后总被热醒;拨在低温档,有时醒来会觉得温度不够。

这里介绍一种电热毯温控器,它可以把电热毯的温度控制在一个合适的范围。

工作原理:电路如图所示。

图中IC为NE555时基电路。

RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。

220V交流电压经C1、R1限流降压,D 1、D2整流、C2滤波,DW稳压后,获得9V左右的电压供IC用。

室温下接通电源,因已调V2Vz,V6≥Vf时,IC翻转,3脚变为低电平,BCR截止,电热丝停止发热,温度开始逐渐下降,BG1的ICEO随之逐渐减小,V2、V6降低。

当V6元件选择:BG1可选用3AX、3AG等PNP型锗管;BCR用400V以上的小型双向可控硅,其它元件按图标选用。

制作要点:热敏传感器BG1可用耐温的细软线引出,并将其连同管脚接头装入。

一电容器铝壳内,注入导热硅脂,制成温度探头。

使用时,把该温度探头放在适当部位即可。

多用途延迟开关电源插座家用电器、照明灯等电源的开或关,常常需要在不同的时间延迟后进行,本电源插座即可满足这种不同的需要。

工作原理:电路如图所示,它由降压、整流、滤波及延时控制电路等部分组成。

按下AN,12V工作电压加至延迟器上,这时NE555的②脚和⑥脚为高电平,则NE5 55的③脚输出为低电平,因此继电器K得电工作,触点K1-1向上吸合,这时“延关”插座得电,而“延开”插座无电。

这时电源通过电容器C3 、电位器RP、电阻器R3至“地”,对C3进行充电,随着C3上的电压升高,NE555的②、⑥脚的电压越来越往下降,当此电压下降至2/3Vcc 时,NE5 55的③脚输出由低电平跳变为高电平,这时继电器将失电而不工作,则其控制触点恢复原位,则“延关”插座失电,而“延开”插座得电。

就这样满足了不同的需求,LED、LED2作相应的指示。

本电路只要元器件是好的,装配无误,装好即可正常工作。

延时时间由C3及PR+R3的值决定,T≈1.1C3(PR+R3)。

RP指有效部分。

C3可用数十p F至1000μF的电容器,(PR+R3)的值可取2K~10MΩ。
