工厂电气控制设备练习题
《工厂电气控制技术》习题及解答
《工厂电气控制技术》习题及解答1-8 某机床上一台型号为Y132-S-4交流电动机,P e=5.5kW,U e=380V, Ie=11.6A,K I=I q/I e=7。
试为其起、停控制线路选择电源开关、熔断器、热继电器、按钮、接触器等电器元件的型号和规格。
解:①查P20表1-5CJ20系列交流接触器主要技术数据:选CJ20-25型接触器一个;②选LA25型或LAY3系列常开按钮和常闭按钮各一只;③计算I FU=(1.5~2.5)I e=2 I e=2×11.6=23.2A选I FU=25A的熔丝,熔断器的额定电压为500V的熔断器。
如查P14表1-4NT型熔断器主要技术参数:选NT-25型高分断能力熔断器,额定电流为25A,额定分断能力为500V 120kV A。
或者选RL6-25、RL7-25型螺旋式熔断器;④根据I e=11.6A,查P28表1-9T系列热继电器的主要技术参数:选择T16型热继电器,电压600V,三相,额定电流16A,热元件12~17.6A,整定值为12A。
或者选JR20-12型热继电器;⑤机床上通常转换开关:HZ10-15或HZ15-15型,三极。
1-9 电动机启动电流远大于热继电器整定电流,起动时热继电器会不会动作?为什么?如何防止可能发生的误动作?答:不会动作。
因为热继电器是根据电流的热效应工作的。
虽然起动电流很大,但是持续时间很短,所产生的热量来不及积累,达不到使双金属片充分弯曲的程度,因而触头系统不会动作。
但是如果起动时间过长或者整定不正确,会造成误动作,可以通过降低起动电流、正确调整整定值、或者暂时短接热元件等方法解决。
1-10 既然在电动机控制主电路中装有熔断器,为什么还要装热继电器?答:熔断器主要起短路和严重过载保护,热继电器主要起过载保护。
电动机的过载电流一般远小于过电流和短路电流。
当电动机出现过载时,由于熔断器要经过较长的时间才会熔断,而这时电动机的温升可能早已超过其允许的温升,如果未安装热继电器,就有可能使电机绝缘因为过热而损坏。
《工厂电气控制技术》试题库 《工厂电气控制》试卷A
《工厂电气控制技术》考试A卷题号一二三四五总分得分阅卷人得分阅卷人一、填空题(本大题共10小题，每空1分，共30 分)1、电器按工作电压等级可分为和，其中工作于交流伏以下或直流伏以下的电路中称为。
2、电磁机构中的_____________是静止不动的，只有_______________是可动的。
3、热继电器是对电动机进行保护的电器；熔断器是用于供电线路和电气设备的保护的电器。
4、车床的主运动是____________，平面磨床的主运动是____________，摇臂钻床的主运动是，万能铣床的主运动是。
5、按钮帽做成不同颜色用以区别各按钮作用，一般用_____色表示__ ___按钮，_____色表示_____按钮。
6、电气控制线路原理图一般可分为和两部分。
原理图中元件触头的开闭是以时的状态画出。
7、三相异步电动机降压起动方法有________ __、__________、____________ 等。
8、速度继电器主要用于笼型异步电动机的___________控制，一般速度继电器触点复位转速在_____________以下。
9、接触器型号CZ 18-40，三段表示的意义分别为、、。
10、时间继电器通电延时闭合动合触头符号是___________，通电延时断开动断触头符号是______________。
得分阅卷人二、判断题（本大题共10小题，每小题1分，共10分）1、刀开关安装时不能倒装，但根据需要可以平装。
（）2、熔断器的保护特性是反时限的。
（）3、单台电动机负载电路熔断器熔体额定电流的选择应为电动机额定电流的1.5-2.5倍。
（）4、速度继电器的触点状态决定于线圈是否得电。
（）5、中间继电器触点较多，主要用于转换控制信号。
（）6、一台额定电压为220V 的交流接触器在交流220V 和直流220V的电源上均可使用。
（）7、闸刀开关可以用于分断堵转的电动机。
（）8、无断相保护装置的热继电器就不能对电动机的断相提供保护。
工厂电气控制技术习题库
⼯⼚电⽓控制技术习题库课题⼀⼀、填空题1、低压开关主要⽤于__________、___________以及___________和_________电路。
2、常⽤的低压开关的主要类型有________、____________、___________等。
3、HK系列开启式负荷开关⼀般应__________________安装在控制屏或开关板上，不能________装，接线时____________和____________不能反接。
4、HK系列开启式负荷开关适⽤于接通或断开有_________⽽⽆_________的电路。
5、组合开关多⽤于在机床电⽓控制线路中作为电源的__________，也可以作为不频繁的_______和_____________电路、__________和___________等⽤。
⼆、判断题1、低压开关可以⽤来直接控制任何容量的电动机的启动、停⽌和正反转。
（）2、HK系列开启式负荷开关不宜分段有负载电路。
（）3、HK系列开启式负荷开关若带负载操作时，动作越慢越好。
（）4、HK系列开启式负荷开关的安装，除垂直安装外，也可以倒装或横装。
（）5、组合开关可⽤作频繁的接通或断开电路，换接电源和负载。
（）三、选择题1、低压开关⼀般为____________A、⾮⾃动切换电器B、⾃动切换电器C、半⾃动切换电器2、功率⼩于___________电动机的控制电路仍可采⽤HK系列开启式负荷开关。
A、5.5KWB、7.5KWC、10KW3、DZ5-20型⾃动空⽓开关的电磁脱扣器⽤作__________A、过载保护B、短路保护C、⽋压保护四、问答题1、常⽤低压开关有哪⼏种？2、安装HK系列开启式负荷开关时应该注意些什么？3、⾃动空⽓开关具有什么特点？其⽤途是什么？⼀、填空题1、使⽤时，熔断器_________接在所保护的电路中。
2、熔断器主要由_________、___________、__________三部分组成。
工厂电气控制设备及技能训练习题及答案

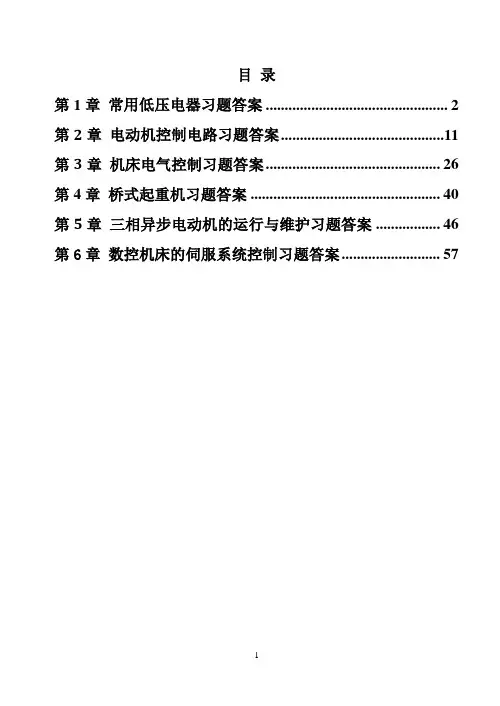

目录第1章常用低压电器习题答案 (2)第2章电动机控制电路习题答案 (11)第3章机床电气控制习题答案 (26)第4章桥式起重机习题答案 (40)第5章三相异步电动机的运行与维护习题答案 (46)第6章数控机床的伺服系统控制习题答案 (57)第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。
配电电器。
用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。
控制电器。
主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。
2. 叙述接触器的用途，并画出接触器的符号。
答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。
接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。
答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。
电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。
交流接触器的触点由主触点和辅助触点构成。
主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。
辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。
灭弧系统。
触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。
反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。
电气控制练习题
工厂电气控制练习题1．1常用低压电器怎样分类？它们各有哪些用途？1．2按钮由哪几部分组成？按钮的作用是什么？1．3行程开关主要由哪几部分组成？它有什么作用？1．4凸轮控制器由哪些部件组成？简述其动作原理。
1．5试述胶盖闸刀开关和铁壳开关的基本结构及用途。
1．6试述转换开关的主要结构及用途。
1．9交流接触器由哪几大部分组成？说明各部分的作用。
1．10简述热继电器的组成和工作原理。
1．11按工作原理分类，时间继电器可分为哪几种类型？各有何特点？1．12中间继电器由哪几部分组成？它在电路中主要起什么作用？1．13交流接触器与直流接触器是根据什么划分的？相对交流接触器，直流接触器在结构上有哪些不同？1．14交流接触器的铁芯为什么要设置短路环？它的作用是什么？1．16交流接触器线圈通电后，如果衔铁长时间被卡住不能吸合，会产生什么后果？1．17交流电磁线圈误接人直流电源，直流电磁线圈误接人交流电源，会发生什么问题？为什么？1．18两个110V的交流电磁线圈能否串联接到220V的交流电源上使用？为什么？1．19在电气控制线路中，既装设熔断器，又装设热继电器，各起什么作用？能否互相代用？1．20空气阻尼式时间继电器主要由哪几部分组成？说明其延时原理。
1．21速度继电器主要由哪几部分组成？简述其工作原理。
2．1分析下面的说法是否正确，在括号中用√和×分别表示正确和错误。
（1）在电气控制线路中，应将所有电器的联锁触点接在线圈的下端。
（）（2）设计控制线路时，应使分布在线路不同位置的同一电器触点接到电源的同一相上。
（）（3）在控制线路中，如果两个常开触点并联连接，则它们是“与”逻辑关系。
（）（4）继电器开关的逻辑电路是以执行元件作为逻辑函数的输出变量。
（）2．2分析题意，从若干个答案中选择一个正确答案。
（1）现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（）。
（A）串联连接（B）井联连接（C）既可串联也可以并联连接（2）现有两个交流接触器，它们的型号相同，额定电压相同，如在电气控制线路中将其线圈串联连接，则在通电时（）。
10《工厂电气控制设备》项目十练习试卷3

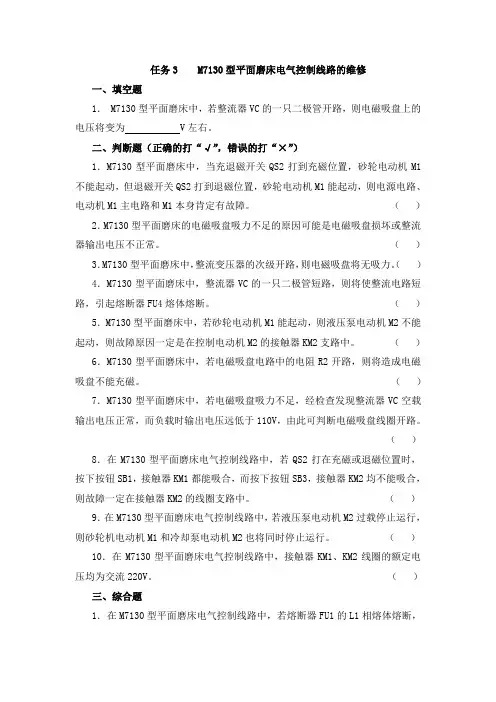

任务3 M7130型平面磨床电气控制线路的维修一、填空题1． M7130型平面磨床中，若整流器VC的一只二极管开路，则电磁吸盘上的电压将变为 V左右。
二、判断题（正确的打“√”，错误的打“×”）1．M7130型平面磨床中，当充退磁开关QS2打到充磁位置，砂轮电动机M1不能起动，但退磁开关QS2打到退磁位置，砂轮电动机M1能起动，则电源电路、电动机M1主电路和M1本身肯定有故障。
（）2．M7130型平面磨床的电磁吸盘吸力不足的原因可能是电磁吸盘损坏或整流器输出电压不正常。
（）3．M7130型平面磨床中，整流变压器的次级开路，则电磁吸盘将无吸力。
（）4．M7130型平面磨床中，整流器VC的一只二极管短路，则将使整流电路短路，引起熔断器FU4熔体熔断。
（）5．M7130型平面磨床中，若砂轮电动机M1能起动，则液压泵电动机M2不能起动，则故障原因一定是在控制电动机M2的接触器KM2支路中。
（）6．M7130型平面磨床中，若电磁吸盘电路中的电阻R2开路，则将造成电磁吸盘不能充磁。
（）7．M7130型平面磨床中，若电磁吸盘吸力不足，经检查发现整流器VC空载输出电压正常，而负载时输出电压远低于110V，由此可判断电磁吸盘线圈开路。
（）8．在M7130型平面磨床电气控制线路中，若QS2打在充磁或退磁位置时，按下按钮SB1，接触器KM1都能吸合，而按下按钮SB3，接触器KM2均不能吸合，则故障一定在接触器KM2的线圈支路中。
（）9．在M7130型平面磨床电气控制线路中，若液压泵电动机M2过载停止运行，则砂轮机电动机M1和冷却泵电动机M2也将同时停止运行。
（）10．在M7130型平面磨床电气控制线路中，接触器KM1、KM2线圈的额定电压均为交流220V。
（）三、综合题1．在M7130型平面磨床电气控制线路中，若熔断器FU1的L1相熔体熔断，会出现什么故障现象？若FU1的L3熔体熔断，又会出现什么故障现象？2．在M7130型平面磨床中，若出现电磁吸盘无吸力，请分析故障可能的原因和检修此故障的基本思路。
工厂电气控制设备复习题
工厂电气控制设备复习题————————————————————————————————作者：————————————————————————————————日期：低压电器一、填空题1、电动机拖动生产机械称为（P1）2、电力拖动的控制设备主要由等按一定规律连接成的控制线路组成。
（P1）3、电力拖动的控制方法有。
1、低压电器按它在电气线路中的作用和所处的地位分为。
（P3）2、熔断器主体是用制成的熔体，在被保护电路中。
（P3）3、熔断器对轻度过载反应迟钝，一般只能做保护用。
（P4）4、使用铁壳开关应注意外壳要，以防止以外漏电造成触电事故。
（P10）5、接触器是一种用来的电器，一般情况下其控制对象为电动机。
也可用于其他负载。
6、接触器按主触点通过的电流种类可分为两种。
（P17）7、交流接触器主要有等部分组成。
（P17）8、交流接触器的触点按用途可分为两种。
（P18）9、交流接触器的辅助触点有成对组成。
（P18）10、交流接触器的电磁系统用来操纵触电的，它有等三部分组成。
（P18）11直流接触器一般采用方式灭弧。
（P22）12、继电器是一种根据的变化控制电路，以完成保护或控制任务的电器。
（P24）13、继电器一般由三个基本部分组成。
（P24）14、电流继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。
分为两种。
（P25）15、电压继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。
分为两种。
（P26）17、时间继电器是从得到输入信号起，需经过的继电器。
它的种类有等几种。
（P29）18、空气阻尼式继电器有、两种。
19、热继电器是一种利用来切断电路的保护电器。
（P34）二、是非题1、熔断器对略大于负载额定电流的保护是十分可靠的。
（）（P4）2、直流接触器采用磁吹灭弧。
接线时应注意电流的方向，否则电弧将因反向移动而进不了灭弧罩内。
（）（P22）三、选择题1、设三相异步电动机I N=10A，△形连接，用热继电器作过载保护，热继电器型号可选型。
工厂电气控制技术练习习题集答案.docx
习题与解答一、选择题（每题 4 个选项，只有 1 个是正确的，将正确的选项填入括号内）1. 电气图中，断路器的符号为（）。
（ A） K（B）D（ C） L（D）DL2. 不属于笼型异步电动机降压启动方法的是（）启动。
（ A）自耦变压器降压（B）星形一三角形换接（ C）延边三角形（D）在转子电路中串联变阻器3. 中小容量异步电动机的过载保护一般采用（）。
（ A）熔断器（B）磁力启动器（ C）热继电器（D）电压继电器4. 笼型异步电动机的延边三角形启动方法，是变更（（ A）电源相序（B）电动机端子（ C）电动机定子绕组（D）电动机转子绕组5. 属双速异步电动机接线方法的是（）。
（ A） YY/YY（B）YY/△（ C） YY/Y（D）△△ /Y）接法。
6. 异步电动机的反接制动是指改变（（ A）电源电压（B）电源电流（ C）电源相序（D）电源频率）。
7. 异步电动机的能耗制动采用的设备是（（ A）电磁抱闸（B）直流电源（ C）开关与继电器（D）电阻器）装置。
8.在电动机的连续运转控制中，其控制关键是。
① 自锁触点② 互锁触点③ 复合按钮④ 机械联锁9.下列低压电器中可以实现过载保护的有。
① 热继电器② 速度继电器③ 接触器④ 低压断路器10. Y －△降压启动可使启动电流减少到直接启动时的⑤ 时间继电器。
①1/2②1/311.12.13.③ 1/4④ 1 3下列属于低压配电电器的是。
① 接触器② 继电器③ 刀开关④ 时间继电器表示电路中各个电气元件连接关系和电气工作原理的图称为① 电路图② 电气互联图③ 系统图④ 电气安装图交流接触器是利用配合动作的一种自动控制电器。
① 电动力与弹簧弹力② 外施压力与弹簧弹力③ 电磁力与空气阻尼力④ 电磁力与弹簧弹力。
精选文库14. 对绕线型电动机而言，一般利用（）方法进行调速。
（ A）改变电源频率（ B）改变定子极对数（ C）改变转子电路中电阻（ D）改变转差率15. 一台三相异步电动机，其铭牌上标明额定电压为220V/380V ，其接法应是（）。
工厂电气控制设备练习题
工厂电气控制设备练习题一、选择题1. 下列哪种电气设备主要用于接通和断开电路？A. 断路器B. 接触器C. 继电器D. 电动机2. 在电气控制系统中，下列哪个元器件用于实现逻辑控制功能？A. 按钮B. 传感器C.PLCD. 电磁阀3. 下列哪种电气设备具有过载保护功能？A. 熔断器B. 交流接触器C. 中间继电器D. 时间继电器A. 接触器B. 继电器C. 电动机D. 按钮二、填空题1. ________是一种利用低电压、弱电流信号控制高电压、强电流信号的电气设备。
2. 在电气控制系统中，________用于实现远距离控制。
3. ________是电气控制系统中最常用的控制元件之一，其主要作用是接通和断开电路。
4. 电气控制系统中的________用于实现定时控制。
三、判断题1. 断路器可以用于频繁接通和断开电路。
（）2. PLC（可编程逻辑控制器）是一种通用的电气控制设备，适用于各种工业控制场合。
（）3. 熔断器在电路过载时，可以自动切断电路，起到保护作用。
（）4. 交流接触器和中间继电器的作用完全相同。
（）四、简答题1. 请简要说明接触器和继电器的区别。
2. 简述电气控制系统中的基本控制环节。
3. 说出三种常见的电气控制设备及其作用。
五、案例分析题六、计算题1. 已知一个三相交流电动机的额定功率为5.5kW，额定电压为380V，额定电流为12A。
求该电动机的功率因数。
2. 一个控制电路的电源电压为24V，需要通过一个时间继电器来实现延时断开功能，若时间继电器的线圈电阻为1.2kΩ，计算时间继电器线圈的电流。
3. 如果一个控制电路中的接触器线圈电压为220V，线圈的电阻为200Ω，计算线圈在正常工作时的电流。
七、绘图题1. 请绘制一个简单的电动机启停控制电路图，包括电源、开关、接触器、热继电器等元器件。
电动机可以实现正转和反转电动机具有短路保护和过载保护包括必要的开关、接触器、按钮等元器件八、应用题四台电动机可以单独启动和停止任意两台电动机可以同时启动和停止四台电动机可以同时启动和停止请设计一个电气控制电路，并说明电路的工作原理。
10《工厂电气控制设备》项目十练习试卷2
任务2 识读M7130型平面磨床电气控制线路原理图一、填空题1．M7130型平面磨床电气控制线路可分为电路、电路、电路及电路四部分。
2．M7130型平面磨床的三相交流电源由引入，主电路中由作短路保护，共有台电动机，分别是电动机、电动机、电动机。
3．M7130型平面磨床控制电路采用 V电压供电，由作控制电路的短路保护。
4．M7130型平面磨床磨削磁性小工件表面加工时，应先将充退磁转换开关QS2转到位置，使继电器KA的动合触点闭合，为起动砂轮电动机M1和液压泵电动机M3做好准备工作。
5．M7130型平面磨床砂轮电动机M1和液压泵电动机M3均采用控制线路。
6．M7130型平面磨床冷却泵电动机M2与砂轮电动机M1在中实现了顺序控制。
7．M7130型平面磨床电磁吸盘中通入的是 V直流电压，用以吸持磁性小工件。
8．电磁吸盘电路包括电路、电路、电路三部分。
9．M7130型平面磨床中整流变压器T1将 V的交流电压降为 V，经过单相桥式全波整流器VC后输出 V的直流电压，作为电磁吸盘的直流电源。
10．M7130型平面磨床中，当将QS2转到“吸合”位置时，直流电源接入电磁吸盘YH，工件被吸牢，同时，继电器KA线圈通电，其区线号间的动合触点闭合，接通砂轮和液压泵电动机的控制电路。
11．M7130型平面磨床中的退磁调节电阻R2可以退磁电流的大小，这样既能充分退磁又不至于反向充磁。
12．M7130型平面磨床电磁吸盘的保护装置由和构成。
13．R3是电阻，其作用是。
14．欠电流继电器KA的作用是。
15．电阻R1和电容C串联后组成电路，用以吸收，对整流器进行过电压保护。
16．M7130型平面磨床照明电路的供电电压是 V，由作短路保护。
17．电磁吸盘整流电路采用整流器。
二、判断题（正确的打“√”，错误的打“×”）1．M7130型平面磨床冷却泵电动机不设过载保护。
（）2．M7130型平面磨床中控制电路采用交流220V电压供电。
电气控制练习题
工厂电气控制练习题1．1常用低压电器怎样分类？它们各有哪些用途？1．2按钮由哪几部分组成？按钮的作用是什么？1．3行程开关主要由哪几部分组成？它有什么作用？1．4凸轮控制器由哪些部件组成？简述其动作原理。
1．5试述胶盖闸刀开关和铁壳开关的基本结构及用途。
1．6试述转换开关的主要结构及用途。
1．9交流接触器由哪几大部分组成？说明各部分的作用。
1．10简述热继电器的组成和工作原理。
1．11按工作原理分类，时间继电器可分为哪几种类型？各有何特点？1．12中间继电器由哪几部分组成？它在电路中主要起什么作用？1．13交流接触器与直流接触器是根据什么划分的？相对交流接触器，直流接触器在结构上有哪些不同？1．14交流接触器的铁芯为什么要设置短路环？它的作用是什么？1．16交流接触器线圈通电后，如果衔铁长时间被卡住不能吸合，会产生什么后果？1．17交流电磁线圈误接人直流电源，直流电磁线圈误接人交流电源，会发生什么问题？为什么？1．18两个110V的交流电磁线圈能否串联接到220V的交流电源上使用？为什么？1．19在电气控制线路中，既装设熔断器，又装设热继电器，各起什么作用？能否互相代用？1．20空气阻尼式时间继电器主要由哪几部分组成？说明其延时原理。
1．21速度继电器主要由哪几部分组成？简述其工作原理。
2．1分析下面的说法是否正确，在括号中用√和×分别表示正确和错误。
（1）在电气控制线路中，应将所有电器的联锁触点接在线圈的下端。
（）（2）设计控制线路时，应使分布在线路不同位置的同一电器触点接到电源的同一相上。
（）（3）在控制线路中，如果两个常开触点并联连接，则它们是“与”逻辑关系。
（）（4）继电器开关的逻辑电路是以执行元件作为逻辑函数的输出变量。
（）2．2分析题意，从若干个答案中选择一个正确答案。
（1）现有两个交流接触器，它们的型号相同，额定电压相同，则在电气控制线路中其线圈应该（）。
（A）串联连接（B）井联连接（C）既可串联也可以并联连接（2）现有两个交流接触器，它们的型号相同，额定电压相同，如在电气控制线路中将其线圈串联连接，则在通电时（）。
工厂电气控制设备试卷及答案
徐州师范大学科文学院期末考试试卷（2010~2011学年第二学期） 考试方式： 闭 卷课程名称《工厂电气设备控制》（考试日期： 年 月 日共120分钟）班级_________ 学号____________ 姓名___________ 成绩___________一、名词解释（每小题5分，共4题）1、低压电器和高压电器分类标准。
答：（1）低压电器：交流AC<1200V ，直流DC<1500V（2）高压电器：交流AC>1200V ，直流DC>1500V（3）2、电器的动稳定性和电器的热稳定性答：电器的动稳定性：电器承受短路电流电动力作用而不致损坏的能力电器的热稳定性：电器承受规定时间内短路电流产生的热效应而不致损坏的能力3、接触器和控制继电器的定义。
答：接触器是用于远距离频繁的接通和断开交直流主电路及大容量控制电路的一种自动切换电器。
控制继电器是一种自动电器，在控制系统中用来控制其他电器动作或在主电路中作为保护用电器。
4、通断能力答：开关电器在规定的条件下，能在给定的电压下接通和分断的预期电流值。
二、简答题（每小题5分，共2题）1、电弧的形成原因，及灭弧的方发和灭弧装置有哪些？答：当触头间刚出现断口时，两触头间距离极小，电场强度极大，在高热和强电场作用下，金属内部的自由电子从阴极表面逸出。
奔向阳极。
，这些自由电子在电场中运动时撞击中性分子，使之激励和游离，产生正离子和电子，这些电子在强电场作用下继续向阳极移动，还要撞击其他中性分子，因此，在触头间隙中产生了大量的带电粒子，使气体导电形成了炽热的电子流，即电弧。
灭弧方发和灭弧装置：电动力吹弧、磁吹灭弧、真空灭弧、窄缝灭弧室、金属栅片灭弧装置、软开关。
2、三相交流电磁铁有无短路环？为什么？答三相交流电磁铁没有短路环，因为三相交流电通过线圈时，每一相都产生磁通，题号 一 二 三 四 总分 合分人 核分人 分值 得分它们之间都有一个相位差，则它们产生的吸力间也有一个相位差，这位三相合成力不会到达零，如果合力大于弹簧的吸力，则及无需短路环。
工厂电气控制考试题
工厂电气控制考试题制卷人签名：制卷日期：审核人签名：：审核日期：……………………………………………………………………………………………………………………………………………………………………………………………装……………………订……………………线…………………………………………………………………一、填空1．低压电器通常是指用于交流额定电压 V，直流额定电压 V及以下的电路中通用。
2．型号为CJ20-100的产品，其中“CJ”表示“20”表示“100”表示。
3．改变释放弹簧的松紧，可以改变反力特性的位置，若将释放弹簧扭紧，则反力特性曲线移；若将释放弹簧放松，则反力特性曲线平行移。
4．常用的灭弧方法和装置有：5．与的比值，叫返回系数，返回系数恒 1。
6．电磁阻尼式时间继电器，其延时时间的长短的调节。
7．自动开关按结构形式分有和。
8．触头的磨损有两种，一是，另一是。
9．电流继电器的励磁线圈应接与被测电路。
10．实现正反转控制是将电动机的三相电源进线中任意两相的接线，就可以达到反转的目的。
11.三相异步电动机的调速方法有调速、调速和调速。
1．对于交流电压线圈电磁机构，其衔铁的动作，会引起线圈电流的变化，衔铁全部打开时，线圈中的电流（最大、最小），而衔铁完全吸合时，线圈中的电流。
2．型号为CZ21-40的产品，其中“CZ”表示、“21”表示“40”表示。
3．空气式时间继电器按延时方式分为型和型。
二、判断题1．直流电弧比交流电弧容易熄灭。
2．交流接触器铁心由整块铸铁制成。
3．热继电器的额定电流就是其触点的额定电流。
4．接触器的触头厚度摩损掉时，应及时更焕。
5．自动开关的过电流脱扣器作过载保护用。
6．接近开关是一种无触点开关。
7．熔断器的极限分断能力与熔体的额定电流大小无关。
8．对于星接法的异步电动机，用普通无断相保护的热继电器，也可进行断相保护。
9.断路器使用前应将脱扣器电磁铁工作面的防锈油脂抹去。
10.不能用接触器来接通白炽灯电源。
工厂电气控制设备B试卷
课程名称《工厂电气控制设备》专业班级学年度第学期学号学生姓名成绩一、判断题（每题一分，共15题）（1）一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（）（2）只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）（3）交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生振动与噪声。
（）（4）一定规格的热继电器，其所装的热元件规格可能是不同的。
（）（5）刀开关在接线时，应将负载线接在上端，电源线接在下端。
（）（6）行程开关、限位开关、终点开关是同一种开关。
（）（7）现有四个按钮，欲使它们都能控制接触器KM通电，则它们的动合触点应串联接到KM的线圈电路中。
（）（8）只要是笼型异步电动机就可以用星—三角降压起动。
（）（9）自耦变压器降压起动的方法适用于频繁起动的场合。
（）（10）频敏变阻器的起动方式可以使起动平稳，克服不必要的机械冲击力。
（）（11）频敏变阻器只能用于三相笼型异步电动机的起动控制中。
（）（12）电动机为了停车平稳应采用反接制动。
（）（13）电磁滑差离合器的机械特性硬，稳定性好。
（）（14）变频器有统一的产品型号。
（）（15）失压保护的目的是防止电压恢复时电动机自起动。
（）二、选择题（每题两分，共10题）（1）用来表明电机、电器实际位置的图是( )。
A、电气原理图B、电器布置图C、功能图D、电气系统图（2）下列电器中不能实现短路保护的是（）。
A.熔断器B.过电流继电器C.热继电器D.低压断路器（3）关于接触电阻，下列说法中不正确的是（）。
A．由于接触电阻的存在，会导致电压损失B．由于接触电阻的存在，触点的温度降低C．由于接触电阻的存在，触点容易产生熔焊现象D．由于接触电阻的存在，触点工作不可靠（4）甲乙两个接触器，若要求甲工作后才允许乙接触器工作，则应（）。
A．在乙接触器的线圈电路中串入甲接触器的动合触点B．在乙接触器的线圈电路中串入甲接触器的动断触点C．在甲接触器的线圈电路中串入乙接触器的动断触点D．在甲接触器的线圈电路中串入乙接触器的动合触点（5）欲增大电压继电器的返回系数，应采取的方法是（）。
2021学年下工厂电气控制题库
2021学年下工厂电气控制题库选择题：1.主电路是从（）到电机的电路，包括开关柜、熔断器、接触器主触点、热继电器加热元件和电机等。
a.主电路b.电源c.接触器d.热继电器2.辅助电路包括（）、照明电路、信号电路和保护电路。
a、控制电路B.软启动器C.接触器D.热继电器3.电气原理图由（）组成a、主电路B.辅助电路C.控制电路D.主电路和辅助电路4.下列元件中，开关电器有。
a、组合开关B.接触器C.行程开关D.时间继电器5.下列元件中,主令电器有.a、保险丝B.按钮C.闸刀开关D.速度继电器6.交流接触器的作用是。
a、频繁开关主电路B.频繁开关控制电路C.保护主电路D.保护控制电路7.时间继电器的作用是。
a、短路保护B.过电流保护C.延时开断主电路D.延时开断控制电路8.延时断开常闭触点的图形符号是。
a、不列颠哥伦比亚省。
9.通电延时时间继电器，它的延时触点动作情况是。
a.线圈通电时触点延时动作，断电时触点瞬时动作b.线圈通电时触点瞬时动作，断电时触点延时动作c.线圈通电时触点不动作，断电时触点瞬时动作d.线圈通电时触点不动作，断电时触点延时动作对于10.11kw以上的笼型电机，启动时应采取措施。
a.全压起动b.减压起动c.刀开关直接起动d.接触器直接起动11.三相异步电动机反向制动的优点。
a.制动平稳b.能耗较小c.制动迅速d.定位准确12.三相异步电动机在运行中发生单相停电，主要影响电动机。
a.电动机立即停转b.电动机转速降低、温度升高c.电动机出现振动及异声d.电动机反转13.为了在接触器KM1动作后使接触器km2动作，有必要。
a、 KM1常闭回路中串联触点常开回路中串联触点常开回路的KM1d.在km2的线圈回路中串入km1的常闭触点14.三相笼型电动机采用星三角降压起动，适用于正常运行时连接的电动机。
a.三角形b.星形c.两个都行d.两个都不行15.三相笼型电动机采用自耦变压器降压起动，适用于正常运行时连接的电动机。
工厂电气控制设备思考与练习
1．判断题（1）直流电磁机构的吸力与气隙的大小无关。
（）（2）只要外加电压不发生变化，交流电磁铁的吸力在吸合前、后是不变的。
（）（3）交流接触器铁芯端面嵌有短路铜环的目的是保证动、静铁芯吸合严密，不发生振动与噪声。
（）（4）触点的接触电阻不仅与触点的接触形式有关，而且还与接触压力、触点材料及触点的表面状况有关。
（）（5）刀开关在接线时，应将负载线接在上端，电源线接在下端。
（）（6）一台额定电压为220 V的交流接触器在交流220 V和直流220 V的电源上均可使用。
（）（7）熔断器的保护特性是反时限的。
（）（8）热继电器的额定电流就是其触点的额定电流。
（）（9）一定规格的热继电器，其所装的热元件规格可能是不同的。
（）（10）无断相保护装置的热继电器不能对电动机的断相提供保护。
（）（11）固态继电器是一种无触点的固体的继电器。
（）（12）继电器在整定值下动作时所需要的最小电压称为灵敏度。
（）（13）低压断路器只有失压保护的功能。
（）（14）低压断路器的文字符号为FU。
（）（15）行程开关、限位开关、终点开关是同一种开关。
（）（16）频敏变阻器是一种随电流的频率变化能自动改变阻值的变阻器，其阻值对频率很敏感。
（）2．选择题（1）电磁机构的吸力特性与反力特性的配合关系是（）。
A．反力特性曲线应在吸力特性曲线的下方且彼此靠近B．反力特性曲线应在吸力特性曲线的上方且彼此靠近C．反力特性曲线应在远离吸力特性曲线的下方D．反力特性曲线应在远离吸力特性曲线的上方（2）关于接触电阻，下列说法中不正确的是（）。
A．由于接触电阻的存在，会导致电压损失B．由于接触电阻的存在，触点的温度降低C．由于接触电阻的存在，触点容易产生熔焊现象D．由于接触电阻的存在，触点工作不可靠（3）为了减小接触电阻，下列做法中不正确的是（）。
A．在静铁芯的端面上嵌有短路铜环B．加一个触点弹簧C．触点接触面保持清洁D．在触点上镶一块纯银块（4）由于电弧的存在，将导致（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2022年3月23日星期三
第2章 电气控制系统的基本环节和基本电路
四、读图题 1、试分析右图 所示电气控制线
路
中电机的启动、 停止工作过程， 并判断该控制线 路的特点。
习题
工厂电气控制设备
2022年3月23日星期三
第2章 电气控制系统的基本环节和基本电路
四、读图题 2、分析右图所示电气 控制线路中电机的启 动、停止工作过程， 并指出这是什么控制 线路，主电路中的电 阻R起什么作用？
线路的逻辑代数表达式，
A
并对其化简，画出简化后
B
的控制线路图。
AC BB
工厂电气控制设备
B
C
A
B
A
C
C
KM
2022年3月23日星期三
第2章 电气控制系统的基本环节和基本电路
工厂电气控制设备
习题
一、填空题 1、自锁是将接触器的 常开触点与启动按钮 并连联接。 2、互锁是将接触器的 常闭触点与对方线圈回路 串连联接。 3、双重互锁是指既有 接触互器锁，又有 互按锁钮。 4、多地控制时，启动按钮 并联，停止按钮 串。联
第1章 电气控制系统中常用的低压电器
习题
四、分析计算题 2、用逻辑代数分析法分析右图： （1）找出逻辑变量。 （2）写出逻辑代数表达式。 （3）分析KM线圈的通电和断电 过程。
工厂电气控制设备
2022年3月23日星期三
第1章 电气控制系统中常用的低压电器
习题
四、分析计算题
3、写出右图所示电气控制
路中均可使用。（ ） 2、一定规格的热继电器，其所装的热元件规格可能是不同的。
（） 3、低压断路器又称为自动空气开关。（ ） 4、接触器和行程开关都属于控制电器。（ ） 5、热继电器可以替代熔断器工作。（ ） 6、低压断路器的保护功能取决于其上安装的各种脱扣器。（ ） 7、电流、电压和中间继电器的图形、文字符号一样。（ ） 8、固态继电器是一种无触点的继电器。（ ） 9、速度继电器的文字符号是SQ。（ ）
工厂电气控制设备
习题
2022年3月23日星期三
第1章 电气控制系统中常用的低压电器
工厂电气控制设备
习题
一、填空题
1、低压、高压电器的分界线是直流 150V0，交流 1V20。0 2、低压电器按用途分为配电、 控、制 、保护和主令五类。执行 3、触点按状态可分为 常开触点和 常触闭点。
4、熔断器由熔体和 熔组座成。 5、接触器由电磁机、构 触点和系统 组灭成弧。装置 6、时间继电器按动作可分为通电延时和型 断电两延种时。型 7、热继电器利用电流的热原效理应工作，用于 过保载护和。缺相 8、按钮是红色时表示停止，绿色时表示 启。动 9、行程开关一般分为直动，式 滚和轮式 三微种动。式
10、光电开关分为透射型和 反两射类型。 11、电气原理图中的电路包括主电路、 控制和电路 。辅助电路 12、电气原理图的阅查读线方读法图有法、逻、辑代数和分析法、。过程图示法
2022年3月23日星期三
第1章 电气控制系统中常用的低压电器
工厂电气控制设备
习题
二、判断题 1、一台额定电压220V的交流接触器在交流220V和直流220V的 电
5、先启动接触器将 常开触点 串连联接在后启动线圈回路中。 6、先停止接触器将 常开触点 并连联接在后停止的停止按钮上。
7、Y连接绕组电压是 220V，△连接绕组电压是 3V8。0 8、软启动改变的是电源电压，变频启动改变的是电源 频。率 9、制动一般分为 机械制和动 电两气种制。动 10、反接制动串电阻的目的是降低冲击。电流 11、三相异步电动机调速方法有 变 p、 变、s 。变 f1
2022年3月23日星期三
第2章 电气控制系统的基本环节和基本电路
工厂电气控制设备
习题
二、判断题 1、三相笼型异步电动机的控制线路中，如果有熔断器做保护，
就可以不用热继电器再做保护。（ ） 2、电动机正反转控制必须要有互锁环节。（ ） 3、自锁环节只用于长动控制，没有保护作用。（ ） 4、失压保护的目的是防止电压恢复时电动机的自启动。（ ） 5、接触器不具有欠压保护的功能。（ ） 6、制动是为了电动机的平稳停车和迅速降低速度。（ ） 7、反接制动可以用时间原则控制。（ ） 8、变频调速时只有频率变，电压不变。（ ） 9、变频调速目前常用的是正弦脉宽调制（SPWM）。（ ）
2022年3月23日星期三
第1章 电气控制系统中常用的低压电器
工厂电气控制设备
习题
三、简答题 1、什么是低压电器？常用的低压电器有哪些？ 2、熔断器的作用是什么？熔体电流如何确定？ 3、常用的继电器有哪些类型？简述其各自在电路中的作用。 4、中间继电器与接触器有何区别？ 5、简述通电延时型和断电延时型时间继电器的动作过程。 6、速度继电器的作用是什么？简述其工作原理。 7、什么是固态继电器？它比传统继电器有何优点？ 8、什么是主令电器？常用的有哪些电器？ 9、接近开关、光电开关与传统的接触式行程开关有何优缺点？ 10、电气控制系统图主要包括哪些图形？ 11、什么是电气原理图？包括那些电路? 12、电气原理图的阅读方法有哪些？
2022年3月23日星期三
第2章 电气控制系统的基本环节和基本电路
工厂电气控制设备
习题
三、简答题 1、什么是互锁和自锁？各用在哪些场合？ 2、电动机的启动方式有哪些？ 3、什么是软启动？有何特点？ 4、什么是制动？什么是机械制动和电气制动？ 5、常用的制动方式有哪些？如何实现？ 6、三相异步电动机的调速方法有哪些？ 7、变极对数调速方法有哪些？ 8、什么是变频调速？变频器有哪三部分组成？ 9、变频调速的控制方式是什么？常用的是哪种？ 10、电气控制线路设计的规律和原则是什么？
2022年3月23日星期三
第1章 电气控制系统中常用的低压电器
工厂电气控制设备
习题
四、分析计算题 1、三台电动机不同时启动，一台电动机额定电流为14.8A，一 台的额定电流为8.6A，另一台的额定电流为12.2A，试选择用作 短路保护熔断器熔体的额定电流，并以此选择熔断器的型号。
2022年3月23日星期三
习题
L1L2L3
QS FU
KM1
KM2 R
工厂电气控ቤተ መጻሕፍቲ ባይዱ设备
FR SB1
KM2
KM1 n KS SB2
FR
KM2
KM1
示例：按下启动按钮→SB主2 触头闭合→M电动机启K动S 并运行（KS常开触点闭合）
