矿图标准规范
图纸标准规范
图纸标准规范山西煤炭运销集团晋城泽州有限公司矿井图纸技术管理规定（试行）为加强煤矿生产技术管理，进一步规范泽州公司所属矿井图纸绘制及管理工作。
根据泽州公司实际情况，结合《采矿工程设计手册》、《煤矿地质测量图例》等相关煤矿技术规定，结合泽州公司实际情况，特对矿井图纸的绘制及管理做如下规定：一、图幅及尺寸1、泽州公司所属各矿井，在绘制图纸时，要根据各矿实际情况以及本规范，选择适当的图幅进行绘制。
2、要优先使用附表1中所规定的基本幅面。
3、当绘制图纸内容较多或其它原因不能完全显现时，可适当采用附表2及附表3所规定的加长图幅。
图纸基本幅面尺寸附表1：单位：mm 幅面代号尺寸（B×L）A0841×1189A1594×841A2420×594A3297×420A4210×297允许的图纸幅面尺寸附表2：单位：mm 幅面代号尺寸（B×L）A3×3 420×891A3×4 420×1189A4×3 297×630A4×4 297×841A4×5 297×1051图纸加长幅面尺寸附表3：单位：mm 幅面代号尺寸（B×L）幅面代号尺寸（B×L）A0×2 1189×1682 A3×5 420×1486A0×3 1189×2523 A3×6 420×1783A1×3 841×1783 A3×7 420×2080A1×4 841×2378 A4×6 297×1261A2×3 594×1261 A4×7 297×1471A2×4 594×1682 A4×8 297×1682A2×5594×2102 A4×9 297×1892二、图框格式绘制图纸时，在图纸上必须采用双实线绘制图框，其中外框线为粗实线，宽度为1.2mm；内框线为细实线，宽度为0.3mm；内外线间距为1.2mm。
煤矿图纸绘制标准及要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
矿图标准规范

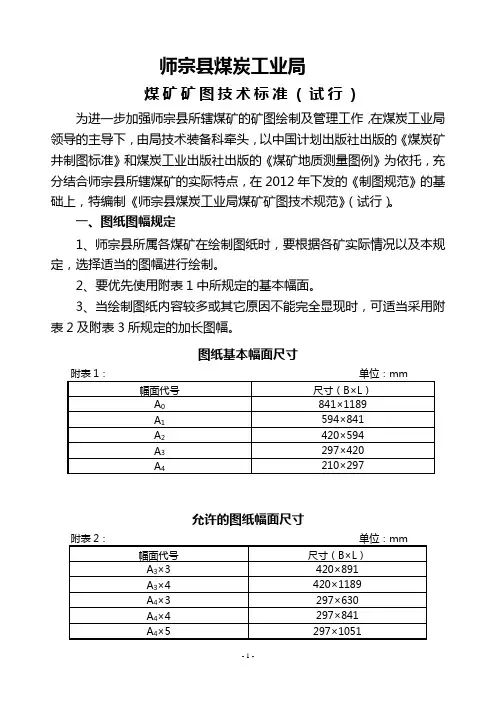

师宗县煤炭工业局煤矿矿图技术标准（试行）为进一步加强师宗县所辖煤矿的矿图绘制及管理工作，在煤炭工业局领导的主导下，由局技术装备科牵头，以中国计划出版社出版的《煤炭矿井制图标准》和煤炭工业出版社出版的《煤矿地质测量图例》为依托，充分结合师宗县所辖煤矿的实际特点，在2012年下发的《制图规范》的基础上，特编制《师宗县煤炭工业局煤矿矿图技术规范》（试行）。
一、图纸图幅规定1、师宗县所属各煤矿在绘制图纸时，要根据各矿实际情况以及本规定，选择适当的图幅进行绘制。
2、要优先使用附表1中所规定的基本幅面。
3、当绘制图纸内容较多或其它原因不能完全显现时，可适当采用附表2及附表3所规定的加长图幅。
图纸基本幅面尺寸允许的图纸幅面尺寸图纸加长幅面尺寸幅面代号尺寸（B×L）幅面代号尺寸（B×L）A0×2 1189×1682 A3×5 420×1486A0×3 1189×2523 A3×6 420×1783A1×3 841×1783 A3×7 420×2080A1×4 841×2378 A4×6 297×1261A2×3 594×1261 A4×7 297×1471A2×4 594×1682 A4×8 297×1682A2×5 594×2102 A4×9 297×1892二、图纸图框要求绘制图纸时，在图纸上必须采用双实线绘制图框，其中:外框线为粗实线，宽度为1.0mm；内框线为细实线，宽度为0.2mm；内外线间距见下图：图框尺寸幅面代号A0A1A2A3A4594×841 420×594 297×420 210×297 B×L 841×1189三、标题栏画法及要求1、标题栏必须置于图纸右下角并与经纬网重合，要求标题栏的方向应与看图方向一致。
各类矿图的绘制要求及标准
一■、矿区井田分布图二、矿区地形图三、矿区测量限制网图四、矿区井上下对照图五、矿区地形地质图或基岩地质图六、矿区地质构造纲要图七、矿区煤岩层比照图八、矿区地层综合柱状图九、矿区煤系地层综合柱状图十、矿区主要地质剖面图十一、矿区主要可采煤层底板等高线图十二、煤田水文地质图十三、区域水文地质图十四、井田区域地形图十五、工业广场平面图十六、井底车场平面图十七、采掘工程平面图十八、主要巷道平面图十九、井上下对照图二十、井筒断面图二十一、主要保护煤柱图二十二、井上下测量限制网图二十三、井筒十字中线点平面图二十四、竖井井壁和罐道竖直程度断面图二十五、提升设备和竖井井架安装测量图二十六、矿井地形地质图二十七、矿井可采煤层底板等高线图二十八、矿井煤岩层比照图二十九、矿井煤系地层综合柱状图三十、矿井地质剖面图三H^一、矿井水平地质切面图三十二、矿井瓦斯地质图三十三、矿井综合水文地质图三十四、矿井综合水文地质柱状图三十五、矿井水文地质剖面图三十六、矿井充水性图三十七、断层两盘含水层对接补给关系图三十八、矿井涌水量与各种相关因素动态曲线图三十九、矿井主要充水含水层等水位线图四十、矿井主要充水含水层水文地质图四十一、地面防排水系统图四十二、矿井分煤层资源/储量估算图四十三、采区资源/储量估算图四十四、分煤层损失量计算图四十五、工作面损失量计算图四十六、矿井三个煤量〞计算图附录：各种矿图的绘制内容及注记要求一■、矿区井田分布图1.主要公路、铁路、河流、水源地.2. 35KV及其以上高压输电线路,主要变电所.3.用颜色表示生产矿〔红卜在建矿〔2^〕＞规划区〔黄〕的边界,以及主要附属地物.4.主要村镇位置及名称,矿井井筒位置,公司、矿位置和名称.二、矿区地形图1.按国家有关地形图测量标准相应比例尺的规定内容绘制.2.根据地形、地物变化情况,每4〜5年更新一次.三、矿区测量限制网图1.各级三角点、近井点、水准点的位置、名称和编号.2.三角网形线,水准网环线.3.主要村镇、矿井的位置和名称.4.主要交通公路、铁路和河流.5.限制点附近的地形地貌.6.必要的文字说明.7.本图可在小比例尺的地形图上加绘限制点内容.四、矿区井上下对照图在矿区地形图的根底上,加绘井下主要采掘工程和地质勘探资料.1.矿区地形图规定的主要内容.包括地面重要工业建筑、村庄、零星建筑物、铁路、主要公路、高压线,以及大的河流、湖泊,地形等高线等.2.井下主要开采水平的井底车场、运输大巷、主要石门、主要上下山、总回风道和采区内的重要巷道,回采工作面及其编号.3.主要煤〔岩〕层露头线,主要断层线、井田技术边界线,保安煤柱的围护带和边界线,并注明批准文号.4.井口位置及名称,钻孔及其编号、地面标高.5.相邻矿区的采掘工程.五、矿区地形地质图或基岩地质图在地形图根底上加绘以下内容：1.主要煤〔岩〕层露头线,主要断层线,褶曲轴及岩浆岩出露范围.2.必要的钻孔、探槽、探井、勘探线及其编号.3.矿井边界,井口位置及名称.4.地层界限及代号,地层分布范围、名称及产状.5.在图幅两侧或下方加绘煤田综合柱状图,走向、倾向剖面图.6.当地质资料发生重大变动时,要及时修改填绘.六、矿区地质构造纲要图1.经纬线、指北针.2.断层线、褶曲轴、岩浆岩出露范围及陷落柱范围.3.主要钻孔、探槽、探井的位置及名称、编号.4.矿区边界.七、矿区煤岩层比照图1.煤层及标志层的名称、层位、厚度、底板高程及比照连线.2.地层的地质年代、代号、分界线及比照连线.3.比照基线.4.岩浆岩分布层位及比照连线.5.标志层不明显,比照不可靠的矿区,新老钻孔全部参与比照；比照简单的矿区,钻孔可酌情选用.6.每次修编矿井地质报告时,均应对本图进行修改、补充.八、矿区地层综合柱状图1.地层名称［界、系、统〔群卜组、段］、层序、厚度〔包括累方t厚度卜倾角,岩性柱状及含水性.2.煤层层位、名称、煤层厚度.3.地层接触关系.4.岩浆、岩体侵入的时代及地层.5.岩性描述〔包括煤层的结构特征描述〕.6.煤厚、层间距、地层厚度均注记最大、最小和一般厚度.7.岩性描述时,应在相应的层位上简述古生物化石和岩浆岩特性.九、矿区煤系地层综合柱状图同矿区地层综合柱状图.十、矿区主要地质剖面图1.水平高程线、留J面线方位、1〜2条经纬线、煤柱线.2.剖面切过的地形、地物及剖面切过的煤〔井〕田边界线.3.剖面切过的全部钻孔及附近钻孔的投影,槽、井探工程及全部巷道、采空区.4.地层界线,煤层、标志层、断层、褶曲轴、岩浆侵入体、陷落柱及其名称代号.5.煤层风、氧化带线.6.钻孔岩性.7.每年填绘修改一次.十一、矿区主要可采煤层底板等高线图1.经纬线,指北针,井田边界线,剖面线、主要保护对象及其保护煤柱线.2.井筒位置及主要巷道工程及高程.采空区和小窑范围.3.穿过本煤层的全部钻孔、巷道所见煤层的真厚及小柱状〔厚度过大时可放在图边或图外〕,煤层底板高程,煤质资料及煤种界线.4.煤层露头及风,氧化带界限,煤层分岔、合并线.5.煤层底板等高线,断层及编号、倾角、落差、褶曲轴,岩浆岩分布区,侵蚀区,冲刷区等.6.相邻区的地质资料.十二、煤田水文地质图以煤田地形地质图为根底,加绘以下内容：1.矿井和重点小煤井位置及边界.2.主要井、泉,水文地质调查孔、长观孔、抽水孔、水文物探孔及成果.3.地表水系、水体及其测站和成果.4.主要含水层露头,其中的灰岩画岩性符号〔其它岩性不画〕,符号长线平行地层界线.5.地面塌陷、岩溶漏斗、陷落柱及构造破碎带.6.有条件时,应加绘松散含水层等厚线、地下水等水位〔压〕线及地下水流向,划分地貌及水文地质单元,进行富水性分区.7.图的右侧附相应比例尺的矿区综合水文地质柱状图,下附1〜2条水文地质剖面图.十三、区域水文地质图以区域地形地质图为根底,加绘内容同煤田水文地质图的绘制内容及注记要求.十四、井田区域地形图1.各级平面和高程测量限制点,注明点号、高程.2.居民区,包括各类房屋、窑洞和各种公共建筑设施等,单独或总体注记名称.3.重要的独立地物.如井口〔包括废弃不用的井口和小煤窑井口,并注记名称卜钻孔〔注记编号〕、烟囱、水塔、电线杆〔塔〕和坟地等.4.各种管线和垣栅.如上下压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等.5.各种道路.如铁路、轻便铁道、架空索道、公路、乡村路等,注记铁路和主要公路名称.6.水系及其附属设施.如河流、湖泊、水库、沟渠、输水槽、桥梁、渡口、泉和水井等.注记河流、湖泊、水库及主要沟渠名称.7.以等高线和符号表示的自然形态及由于生物活动引起的地面特有地貌.如塌陷坑、塌陷台阶、积水区、肝石山等.8. 土质和植被情况.9.各种境界线.如省、市、县界,煤矿占地边界等.10.本图每4〜5年应重点补测修改一次.十五、工业广场平面图1.测量限制点〔平面和高程卜井口十字中线基点.注明点号及高程.2.各种永久和临时建〔构〕筑物.如办公楼、绞车房、井架、选煤厂、锅炉房、机修厂、食堂、仓库、储木场、水塔、烟囱、贮水池、广场和花园等.注记主要建〔构〕筑物名称.3.各种井口〔包括废弃不用的井口〕,并注记名称及高程.4.各种交通运输设施.如铁路、轻便铁道、公路等.注记铁路和主要公路名称.5.各种管线和垣栅.如上下压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等.6.供水、排水和消防系统.如排水沟〔渠〕、下水道、供水管、暖气管和消火栓等.7.隐蔽工程.如电缆沟、防空洞、扇风机道等.8.以等高线和符号表示的自然形态及由于生物活动引起的地面特有地貌.如塌陷坑、塌陷台阶、积水区、肝石山等.假设地形特别平坦或工业广场很平整,不便以等高线表示时,要适当增加高程注记点的个数.9.保安煤柱围护带,注明批准文号.10.地形地物及隐蔽工程发生大的变动时,应及时补测修改.。
煤矿图纸绘制规范标准及其要求
煤矿图纸绘制规范标准及其要求2、采掘工作面、掘进巷道、回采巷道、通风巷道、排水巷道、运输巷道、斜井、竖井、斜井井口、竖井井口、提升井、矿井大坡度、小坡度、煤层倾角及煤层厚度等符号标注清晰、准确；3、矿井内部设施，如风机、水泵、输送机、照明设备、供电设备、通讯设备、安全设备等符号标注清晰、准确；4、煤层、岩层、断层、煤与岩的交界面等地质标志符号标注清晰、准确；5、其他必要的注记和标志符号。
第4条.绘制精度1、图幅的平差误差不超过0.1倍比例尺；2、图幅内各点的误差不超过0.2倍比例尺；3、符号、字迹、线条的精度符合《煤矿测量规程》的规定。
第5条.绘制方法1、采用计算机辅助绘图，绘图软件应符合国家标准；2、图幅应按《煤矿测量规程》的规定进行编号，注明图名、比例尺、绘图日期、绘图人员姓名、审核人员姓名、校对人员姓名、单位名称和地址等内容；3、绘图应按照规定的流程进行，经过审核、校对后，由煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第6条.图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条.绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条.各种矿图的绘制符合准确、及时、完整、美观的原则。
要求线条均匀、圆滑，点线、虚线间隔大小一致，文字、数字注记规范，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条.图纸要按规定定期填绘，保证矿图的实时性和准确性。
2、在绘制本煤层和巷道时，应标注主要巷道的名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点。
同时，在图上每隔50～100mm应注记底板高程。
3、回采工作面和采空区的绘制应注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状。
丢煤区应注明丢煤区原因和煤量，注销区应注明批准文号和煤量。
4、永久导线点和水准点的绘制应注明点号和高程，临时点根据需要注记。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿制图标准及要求_2
所有标注单位均左对齐，数字和单位之间空1个字间距。
二 . 通风系统图
2.局部通风机： 以表格形式标注6项参数。 表格按2列设置，线条宽度0.25mm，线条和字体颜色均 为绿色，字体均为仿宋。表 头字高3mm，其它字高2mm。 第一列宽度15mm，第二列宽 度20mm。表头行高5mm，其 它行高3mm。表格内容均水 平垂直居中。所有标注的单 位均左对齐，数字和单位之 间空1个字间距。
3. 绘图工作应由经过专门培训的、具备一定专业知识 的人员担任。绘图员要认真学习业务，掌握有关技术 标准，严格按规范作业。
一 . 采掘矿测量规程》；
2.《煤矿地质测量图例》； 3.《<煤矿地质测量图例>实施补充规定》 4.《煤矿地质测量图技术管理规定》； 5.《地形图图式》； 6.《煤矿防治水细则》； 7.《煤矿安全规程》； 8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）
外圈直径3.5mm，内圈直径2mm；钻孔上方标记孔号，
左上标记红色孔口高程，左下标注底板高程，右边标
注煤层可采厚度。
(不必画小柱状图)
一 . 采掘工程平面图
18.煤层露头及风氧化带标记：
煤层厚度＜1.3m时线粗0.5m；1.3～3.5m时线粗1.0m； 厚度＞3.5m时，按实际投影宽度绘制。
(1)煤层露头；(2)风化带(氧化带用虚线)；煤层露头与 风、氧化带之间按实际投影宽度绘制。
煤矿图纸绘制规范标准及其要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
矿图标准
1.7 量
➢ 在图纸和技术文件中，量的符号应符号下表规定
1.7 图例
➢ 放置原则
• 按着地面、井下和图形符号 名称的字母顺序排列。
➢ 明细表
• 有明细表的矿图，明细表宜 摆放在图签的上方，与图签 和内图廓相接。
➢ 各种图例
边界线、地质图例、井筒图 例、各种设备设施图例等。 具体图例符号参考GB/T 50593-2010 煤炭矿井制图标 准。
➢ CAD图层划分应根据将同类或相关对象组织到同一图层的原则（通过 将同类对象组织到同一图层中，可以实现同类对象的快速选取，从而 实现同类对象特性的快速更改；并可通过开关图层，控制大量对象的 可见性）。
➢ 矿图工作必须配备足够的专职绘图人员和绘图工具、设备;及时填绘生 产、建设的进度和变化情况。
➢ 无标准图例时，矿方应优先使用行业内约定俗成的图例。
《煤矿矿图》
主讲人：赵俊锋
重庆创诚安全技术咨询有限公司 贵州分公司
煤矿矿图
➢ 1.0煤矿矿图 ➢ 1.1图幅尺寸 ➢ 1.2图廓 ➢ 1.3坐标系及坐标网 ➢ 1.4标题栏、会签栏 ➢ 1.5比例尺 ➢ 1.6指北针 ➢ 1.7量 ➢ 1.8图例 ➢ 1.9标注 ➢ 1.10字体 ➢ 1.11其他注意事项及建议
某矿采掘工程平面图导线点高程
某矿储量计算图钻孔高程标注
1.9 标注-高程标注
➢ 倾斜巷道坡度的标注
• 在剖面图中直接标注巷道坡度。 • 平面矿图上需要表示坡度时，应用箭头表示，箭头指向下坡方向，
在坡度数字前加“∠”。
1.9 标注-坐标标注
• 井口的坐标点直接标注在井筒的井口位置，其他坐标值应单独 列表表示。
1.8 标注
➢ 高程标注 ➢ 坐标标注 ➢ 尺寸标注 ➢ 井口坐标、高程及井筒方位角的标注
各类矿图的绘制要求及标准
一、矿区井田分布图二、矿区地形图三、矿区测量控制网图四、矿区井上下对照图五、矿区地形地质图或基岩地质图六、矿区地质构造纲要图七、矿区煤岩层对比图八、矿区地层综合柱状图九、矿区煤系地层综合柱状图十、矿区主要地质剖面图十一、矿区主要可采煤层底板等高线图十二、煤田水文地质图十三、区域水文地质图十四、井田区域地形图十五、工业广场平面图十六、井底车场平面图十七、采掘工程平面图十八、主要巷道平面图十九、井上下对照图二十、井筒断面图二十一、主要保护煤柱图二十二、井上下测量控制网图二十三、井筒十字中线点平面图二十四、竖井井壁和罐道竖直程度断面图二十五、提升设备和竖井井架安装测量图二十六、矿井地形地质图二十七、矿井可采煤层底板等高线图二十八、矿井煤岩层对比图二十九、矿井煤系地层综合柱状图三十、矿井地质剖面图三十一、矿井水平地质切面图三十二、矿井瓦斯地质图三十三、矿井综合水文地质图三十四、矿井综合水文地质柱状图三十五、矿井水文地质剖面图三十六、矿井充水性图三十七、断层两盘含水层对接补给关系图三十八、矿井涌水量与各种相关因素动态曲线图三十九、矿井主要充水含水层等水位线图四十、矿井主要充水含水层水文地质图四十一、地面防排水系统图四十二、矿井分煤层资源/储量估算图四十三、采区资源/储量估算图四十四、分煤层损失量计算图四十五、工作面损失量计算图四十六、矿井“三个煤量”计算图附录：各种矿图的绘制内容及注记要求一、矿区井田分布图1. 主要公路、铁路、河流、水源地。
2. 35KV及其以上高压输电线路，主要变电所。
3. 用颜色表示生产矿(红)、在建矿(绿)、规划区(黄)的边界，以及主要附属地物。
4. 主要村镇位置及名称，矿井井筒位置，公司、矿位置和名称。
二、矿区地形图1. 按国家有关地形图测量规范相应比例尺的规定内容绘制。
2. 根据地形、地物变化情况，每4～5年更新一次。
三、矿区测量控制网图1. 各级三角点、近井点、水准点的位置、名称和编号。
矿井11种图纸绘制标准及要求
1、井筒名称：1：2000图上字高为3. 5mm；
2、井筒用途、巷道名称、边界、露头、断层等名称注记1：2000图上字高为3mm；
3、测点编号、测点高程用长等线体：1：2000图上字高为1. 5mm；
第三章具体内容及要求
第19条.巷道、导线点、水准基点、圆形竖井、圆形斜煤仓、
圆形煤仓的符号按图-005[采掘工程平面图图例（1）]的要求绘制。
主要巷道应注明名称（一字间隔），主要斜巷还应注记倾向和倾角，1：2000倾角字高2mm，巷道交叉口、变坡以及平巷等特征点，在图上每隔50～100mm应注记底板高程。
冒流砂区符号适应冒顶区，冒流砂区范围10m以下不画。
煤层露头指煤层顶板到底板宽度在平面上的投影，煤层露头线到风氧化带线之间为风氧化带，斜线与风氧化带线成60°并画满。
第22条.实测正、逆断层，断层编号及注记，断层上、下盘，实测和推测陷落柱，岩浆岩侵入体及天然焦界线等按图-005[采掘工程平面图图例（5）]的要求绘制。
2、本煤层以及与开采本煤层有关的巷道（主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程）；
3、回采工作面及采空区。注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；
回采工作面注记编号、煤层倾角、煤层小柱状和年度回采色框、年度回采日期、停采日期。
工作面编号注记在工作面中间，采空区按年度注记回采色框、年度回采日期（年、月），年度回采色框线粗为1mm，年度回采日期若沿走向注记超过年度回采色框，可沿倾向注记；凡已停采的工作面在停采线（用0.15mm单线）注停采日期（月、日，字高为1.5mm）；煤层倾角（字高为1.5mm，箭头长与斜巷倾角的箭头相同）;煤层小柱状（大小为3mm×12mm，煤层厚度字高为2mm），内容要与实见地质情况相符且比例适当。
金属矿山采矿制图标准
⾦属矿⼭采矿制图标准⾦属⾮⾦属矿⼭采矿制图标准(GB/T 50564-2010)⽬次1 总则 (1)2 基本规定 (1)2.1 ⼀般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 ⽐例 (5)2.5 ⽂字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺⼨标注 (13)3.3 标⾼ (18)3.4 ⽅向与坐标 (19)4 图例 (25)5 附录 (40)附录⼀本标准⽤词说明 (40)1 总则1.0.1 为统⼀⾦属、⾮⾦属矿⼭采矿设计制图标准，实现制图标准化，提⾼制图效率，保证图⾯质量，不⽤或少⽤⽂字说明便能表达设计意图，使设计、施⼯和⽣产之间有简捷共同语⾔，特制定本标准。
1.0.2 本标准适⽤于采矿专业和井建专业各设计阶段的设计图和通⽤图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执⾏。
1.0.3 本标准遵照国际标准，图纸中使⽤的简化汉字、计量单位名称及符号，应符合国家现⾏有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采⽤原地质图例进⾏复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 ⼀般规定2.1.1 图纸应⾸先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，⼒求制图简明、清晰、易懂。
2.1.2 ⼯程咨询和设计图纸的度量单位，⽆论图⾯上和图中的⽂字说明，均应以法（规）定的计量单位表⽰。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸⽬录，图纸⽬录应符合图2.1.3的规格、内容、要求，图纸⽬录的序号应按各咨询、设计单位⾃⾏规定的各设计专业的编号顺序、⼦项（施⼯图设计阶段）编号顺序和⼦项（施⼯图设计阶段）编号顺序进⾏编制。
图2.1.3图2.1.3 图纸⽬录幅⾯格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采⽤适当的规格和⽐例的图纸；图⾯布局要合理，图⾯表达设计内容、要求应完整、简明，图形投影正确；图中数字、⽂字、符号表⽰准确，各种线条粗细符合本标准规定。
最新露天煤矿绘图标准规范
最新露天煤矿绘图标准规范露天煤矿的绘图是确保煤矿安全、高效开采的重要环节。
以下是最新露天煤矿绘图标准规范的主要内容：1. 总则- 所有绘图应遵循国家及行业相关标准，确保图纸的准确性、清晰性和可读性。
- 图纸应包含必要的地质、地形、水文等信息，以支持煤矿的开采设计和施工。
2. 绘图比例- 根据露天煤矿的规模和地形复杂度，选择合适的绘图比例，一般推荐比例为1:500至1:2000。
3. 地形图绘制- 地形图应包括矿区的高程、坡度、水系等地形特征。
- 地形图应使用等高线表示，等高线间距应根据地形变化合理设置。
4. 地质图绘制- 地质图应详细表示矿区的岩层、断层、褶皱等地质结构。
- 应标注矿层的厚度、倾角、倾向等信息。
5. 矿体图绘制- 矿体图应展示矿体的分布、形态和矿石类型。
- 应标明矿体的边界线、开采深度和开采范围。
6. 工程图绘制- 工程图应包括矿区的基础设施、运输系统、排水系统等工程设施。
- 应标注关键工程点的坐标和高程。
7. 安全设施图绘制- 安全设施图应展示矿区的安全通道、避难所、消防设施等。
- 应明确标示安全设施的位置和功能。
8. 环境保护图绘制- 环境保护图应展示矿区的植被恢复、水土保持等环境保护措施。
- 应标注环境保护区域的范围和措施。
9. 符号和图例- 图中使用的符号应符合国家和行业标准，图例应清晰、准确。
10. 图纸审核- 所有图纸在发布前应经过严格的审核流程，确保信息的准确性和完整性。
11. 电子图纸和纸质图纸- 应同时提供电子图纸和纸质图纸，以满足不同使用场景的需求。
12. 更新和维护- 随着矿区开采的进展，图纸应及时更新，以反映最新的开采情况。
结束语本规范旨在指导露天煤矿的绘图工作，确保图纸能够为煤矿的规划、设计和施工提供准确的参考。
所有参与绘图的人员应严格遵守本规范，以提高煤矿开采的安全性和效率。
煤矿三图制图标准
煤矿三图制图标准煤矿“三图”制图规范⼀、规范矿井“三图”绘制的意义1、煤矿图纸是煤矿⽣产建设法定的所必需的重要技术资料。
2、有利于及时开展煤矿事故抢险救援等⼯作、有利于各级监管部门开展⽇常监管⼯作。
⼆、监察中发现矿图的常见问题1、煤矿存在图纸测绘不及时、填绘不准确、标注不完善、管理不规范等问题。
2 、图实不符，特别是个别⼩煤矿存在使⽤“真、假”两套图纸，弄虚作假、蓄意逃避监管，以致于酿成事故后，延误最佳抢险救援时间。
3 、图纸幅⾯、图例图框的⼤⼩、图例图框的格式、图例符号和名称⼤⼩的规定、字体及颜⾊不规范等。
4、“三图”未落实图纸审签制度，会签栏内矿长和技术负责⼈的签字为机打。
5、采掘⼯程平⾯图未反映⽼窑积⽔区探⽔警戒线临时密闭和永久密闭等信息。
6、矿井通风系统图未反映矿井六⼤系统⽅⾯的信息，通风⽹络图随意简化。
7、矿图采⽤的⽐例尺不规范，坐标⽹格未按⽐例绘制。
8、部分图纸未绘制指北针。
9、矿井图例、字体使⽤不规范，如随意描绘图例、字体尺⼨（⾼度）；10、未按规定标注各类地质边界线：井⽥边界、煤层露头线、保护煤柱线、采区边界线等。
三、采掘⼯程平⾯图绘制基本要求1、采掘⼯程平⾯图⽐例尺⼀般应为1：2000，急倾斜煤层可为1:1000。
2、回采⼯作⾯及采空区应注明⼯作⾯⽉（季）末位置，平均采厚、煤层倾⾓、开采⽅法、开采年度和煤层⼩柱状图，3、图中应标注清楚井⽥边界外l00m以内的临矿采掘⼯程和地质情况，井⽥范围内的⽼窑及其开采等有关情况4、应有煤层底板等⾼线和地⾯公路、铁主要建构筑物及重要路和⽔体。
5、注明防⽔闸门、风门、密闭（密闭应编号管理）、防⽕门等主要设施，突⽔点，探放⽔钻孔布置可在⽂字中进⾏说明。
6、井巷部分按实际⽐例绘制，图例符号按相同⽐例绘制。
7、⼀律采⽤100mm×100mm的坐标格⽹，格⽹线粗0.l0mm。
8、指北针绘制在图幅的右上⾓第2×2⽹格处。
9、图中应有底板等⾼线及标明采空区，底板等⾼线原则上应按⾼程由上⾄下绘制。
煤矿11种图纸绘制要求
1、井筒名称：1：2000图上字高为3. 5mm；
2、井筒用途、巷道名称、边界、露头、断层等名称注记1：2000图上字高为3mm；
3、测点编号、测点高程用长等线体： 1：2000图上字高为1. 5mm；
井田技术边界、保安煤柱及其它边界线，注明名称和批准文号。井田边界：颜色为黑色；保安煤柱和地面受护边界：颜色为红色；批准文号注在线的外边，尽可能水平排列在煤柱线的右上方，字高为3mm，字的颜色与线的颜色一致为红色。
钻孔孔口高程、底板高程、煤层厚度的数字字高为2mm。
第21条.永久风门、风桥、防火门、防火密闭墙、煤层自然发火区与发火点、瓦斯突出或喷出地点、冒流砂区、煤层露头与风化带、煤层底板等高线按图-005[采掘工程平面图图例（4）] 的要求绘制。
4、井筒高程、煤厚、断层产状要素等数字注记：1：2000图上字高为2mm；
5、工作面编号用黑体（Times）： 1：2000图上字高为3mm；
6、工作面回采日期、钻孔编号注记： 1：2000图上字高为2. 5mm；
7、工作面月份回采注记： 1：2000图上字高为3mm；
8、剖面线（勘探线）号用黑体（Times）： 1：2000图上字高为8mm。
重要地物与地物轮廓相对附近控制点的平面位置误差＜图上0.6mm；
次要地物、地物轮廓＜图上0.8mm；
井巷轮廓与最近控制点的相对位置误差＜图上0.6mm；两相邻点边长误差＜图上0.3mm；
第 5条.图面整饰
1.采掘工程平面图按上北下南方向绘制。
2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。
最新 矿井11种图纸绘制标准及要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿图标准规范————————————————————————————————作者: ————————————————————————————————日期:师宗县煤炭工业局煤矿矿图技术标准(试行）为进一步加强师宗县所辖煤矿的矿图绘制及管理工作，在煤炭工业局领导的主导下，由局技术装备科牵头,以中国计划出版社出版的《煤炭矿井制图标准》和煤炭工业出版社出版的《煤矿地质测量图例》为依托，充分结合师宗县所辖煤矿的实际特点,在2０12年下发的《制图规范》的基础上，特编制《师宗县煤炭工业局煤矿矿图技术规范》（试行）。
一、图纸图幅规定1、师宗县所属各煤矿在绘制图纸时，要根据各矿实际情况以及本规定,选择适当的图幅进行绘制。
2、要优先使用附表１中所规定的基本幅面。
3、当绘制图纸内容较多或其它原因不能完全显现时，可适当采用附表2及附表3所规定的加长图幅。
图纸基本幅面尺寸附表1: 单位:mｍ幅面代号尺寸（B×Ｌ）A0841×1189A15９4×841A2420×59４A3２9７×420A４21０×29７允许的图纸幅面尺寸附表2：单位:ｍｍ幅面代号尺寸（B×Ｌ）Ａ３×3 420×891A3×4 ４２0×1189A4×３29７×630A４×4 ２９7×841A4×5 ２９7×1051图纸加长幅面尺寸附表３: 单位:ｍm幅面代号尺寸（B×L) 幅面代号尺寸（B×L）Ａ0×2 11８9×16８2 A３×５420×148６A0×３１１８９×2523 A3×6 420×1７8３A1×３８4１×1783 Ａ3×7 ４20×2080A１×４８４1×237８A4×6 297×12６１A2×3 ５94×1261 A4×7 29７×14７1A2×4 594×１６８2 A４×８２９7×168２A２×5 594×2102 A4×9 297×1892二、图纸图框要求绘制图纸时,在图纸上必须采用双实线绘制图框,其中：外框线为粗实线，宽度为1.0ｍm;内框线为细实线,宽度为0．2ｍｍ；内外线间距见下图：图框尺寸单位:ｍm 幅面代号A0A1Ａ2A3A４B×L 841×１18９594×841 42０×594297×4２21０×29７Ａ2５D 10三、标题栏画法及要求1、标题栏必须置于图纸右下角并与经纬网重合，要求标题栏的方向应与看图方向一致。
2、标题栏绘制要求外框线宽0.５ｍｍ, 内框线宽0.２5mm。
3、标题栏内需签字的内容,必须由相关负责人签字，严禁直接打印。
4、标题栏中必须显示图纸编号、绘制人、审查人、比例、绘制日期等内容。
５、标题栏绘制格式参照以下规定:四、图纸编号规定1、各矿图纸应按以下要求统一进行编号:ＳＭ-XX-０02、图纸编号说明1）首字母“SＭ”为师宗煤矿代码，各矿必须使用。
2）第二组代码“XX”为煤矿名称代码,规定统一用矿井名称缩写字母表示,例如:丹凤煤矿——DF3)常用图纸的具体编号见附表4规定，其它图纸的编号可根据各矿实际情况顺沿。
4)图纸编号定型例如：朝阳煤矿一号井采掘工程平面图图号栏应为：SＺ－CYＹ-0３丹凤煤矿采掘工程平面图图号栏应为:ＳZ-DF-0３若有2张以上用后缀分字式表示,如:SZ－DＦ-03-ｎ/n师宗县所属井工开采煤矿矿图固定图号附表4:序号名称图纸编号1 井田区域地质地形图SM-XX-01２井上下对照图SM-XＸ-023 采掘工程平面图SＭ-XX-０34 通风系统图SM-ＸX－045 巷道布置图SM-XX－056 地面供电（配电)系统示意图SＭ－XX-067 井下供电（配电）系统示意图SＭ－XX－078 井下电气设备布置示意图SM-XX-089 安全监控装备布置示意图SM-ＸX-0910 矿井通信系统布置示意图SＭ－XＸ-1０1１矿井压风系统布置示意图SＭ-XX-1112 矿井供(排）水系统布置示意图ＳM－XX－１２1３矿井防尘系统布置示意图SM－XX－１31４矿井瓦斯抽采系统布置示意图SＭ-XX-1415 矿井井下避灾路线示意图SM-XX-15五、工作面编号要求井下回采工作面的编号,原则上要按照以下规定统一进行编制,其编排的顺序从前至后依次为采区编号、煤层编号、工作面编号。
例如：“20301”表示二采区3#煤层01工作面；“11702”表示一采区1７#煤层02工作面。
如果矿井原有批复的设计及相关手续中的编号无法变更的，可暂时延用原编号，但在今后的设计审批中要逐步统一、完善。
六、图纸标注尺寸及字体要求1、图纸上的尺寸数字标注,规定以米为单位的，无需写明单位；否则，必须在各尺寸数字右边加注所采用的计量单位,同时在图纸附注中注明单位。
2、在同一幅图纸上，应选用同一种字型的字体。
3、图纸中字体按照看图方向顺时针进行标注。
且要求全部平行于下图框线，标注应尽可能避开图纸实物,做到整齐有序。
确实不能避开实物的,要切开实物线，距实物线3mm,字体、数据位于标注上的上方且居中。
上方为巷道名称,下方为巷道特性。
如：主井X＝Y＝H＝α=β=１２测点1876.4６３七、图纸具体绘制要求1、图纸比例尺要求:原则上矿区大于０.5㎞²的矿井采用１:2000比例尺绘制,矿井田面积小于或等于0.5Km²的矿井,采用１：1000比例尺绘制。
2、坐标系统采用西安8０坐标系统。
(一)井田区域地形图１、图纸所需绘制内容：1）各级平面和高程测量控制点，注明点号、高程。
2）居民区,包括各类房屋、窑洞和各种公共建筑设施等，单独或总体注记名称。
３)重要的独立地物。
如井口（包括废弃不用的井口和小煤窑井口并注记名称)钻孔及其编号、烟囱、水塔、电线杆（塔）和坟地等；4）各种管线和垣栅。
如高、低压输电线、通讯线、煤气管道、围墙、铁丝网和篱笆等。
5)各种道路。
如铁路，轻便铁道、架空索道、高速公路、各级公路和乡村路等。
注记铁路及主要公路名称。
6)水系及其附属设施。
如河流、湖泊、水库、沟渠、输水槽、桥梁、井泉等。
注记河流、湖泊、水库及主要沟渠名称。
7)以等高线和符号表示的地表自然形态及由于生物活动引起的地面特有地貌。
如塌陷坑、塌陷台阶、积水区、矸石山(堆)等。
8)土质和植被情况。
9)各种境界线。
如省,市、县界，煤矿占地边界等。
10)井田区域地形图的内容与大比例尺地形图基本相同,但增加了各类井口、矿界线、塌陷坑、塌陷台阶、塌陷积水区、矸石山、矸石堆等内容。
2、图纸绘制要求１)井田范围内的河流、水库、村庄、地面主要建筑物、高速公路及主要公路、桥梁等的绘制，要参照附图规定及国家统一标准、用０.4mｍ的细实线绘制，铁路、高压线用0．2ｍm细实线绘制,村庄及工业广场位置的绘制要求根据村庄及工业广场的实测范围大小、绘制出轮廓线并按照规定绘制出其保安煤柱线。
2）小窑采动破坏区、钻孔勘探线位置、断层、陷落柱构造。
100米范围内周边矿井位置要根据矿用图纸的规定画法认真绘制，绘制断层要明确断层的名称及主要特性(如正断层、逆断层以及断距、倾角等参数);陷落柱要明确范围及大小。
3）其它相关内容,要按照矿井地质专业的有关规定认真绘制,并按照《煤矿地质测量图例》严格绘制。
4）要求根据采掘推进情况及时更新图纸。
3、图例规定见附图1。
(二)井上下对照图1、图纸所需绘制内容1）井田区域地形图所规定的主要内容。
2)各个井口（包括废弃不用的井口和小窑开采的井口)位置。
3)井下主要开采水平的井底车场、运输大巷、主要石门、主要上（下）山、总回风巷和采区内的重要巷道；回采工作面及其编号。
４)井田边界线、保安煤柱围护带和边界线，并注明批准文号。
2、图纸绘制要求1)对图幅的要求：根据自身矿区的范围大小,按照附表2及附表3的有关规定进行绘制。
2)图纸边框、井田边界线、坐标网、指北针等元素按《矿井地质地形图》的统一标准执行。
3)其它具体要求,可参考《采掘工程平面图》绘制的具体要求。
4）要求每季度首月初填绘更新图纸。
3、图例规定见附图1。
(三)采掘工程平(立）面图1、煤层倾角≥4５°的矿井要绘制立面图，并绘制平面图。
2、图纸所需绘制内容1)坐标网（80坐标系)、指北针、井田边界线、采区边界线、煤层底板等高线、钻孔、小柱状、断层、陷落柱、铁路、河流、水体、高速公路等、保安煤柱线、隔水煤柱线；矿井井下系统元素包括坐标数据、井筒名称、坐标及井口坐标、标高、入井方位角、坡度、井底煤仓、清理煤斜巷、井底车场、中央变电站、水泵房、主副水仓、中央变电所、管子道、采区变电所、井下爆炸、消防材料库、避险硐室等主要硐室名称及位置、各主要巷道、名称及标高、主要导线点及高程、以及各主要通风设施（风门、风桥、密闭等）。
具体内容各矿在实际绘制中可根据本矿实际情况进行部分调整。
２)巷道交叉关系、采区边界线、工作面停采线、采空区名称、范围及回采时间、标高、采空区的积水量和积水范围、小窑采动破坏区等。
３)每月的掘进和回采进度要及时上图，同时掘进巷道中新测的导线点和掘进及回采期间所揭露的断层、陷落柱等地质构造及老、空巷等也要及时上图。
4)根据井下煤层揭露情况，及时修正煤层底板等高线。
５）已规划的开拓巷道、准备巷道、回采巷道、回采工作面要在图上反映,并要标明工作面顺槽长度、煤厚、工作面储量等主要参数。
6）工作面装备及配备表、拐点坐标表、图例及说明、图签。
３、图纸绘制要求1）井田边界线、保安煤柱线、煤层巷道、岩层巷道、设计巷道、煤层底板等高线、钻孔小柱状、工作面参数、采空区等的画法，必须严格按照附图1及《煤矿地质测量图例》(煤炭工业局出版）的要求认真进行绘制。
2)图纸中同类图线的宽度应保持一致。
虚线、点划线及双点划线的线段长度和间隔应根据选择图纸比例的不同而按照规定要求严格绘制。
3)图纸必须分图层进行绘制。
要求以往采空区和资源整合前井田范围内废弃巷道为同一图层;回采工作面时间的标注，历年的只标注回采的年份即可；若是当年的，则要按月用罗马数字符号标记清楚，具体方式见附图１。
4）经纬网的绘制,要求距内图框10mm用0.15mm的细实线绘制，并在内外图框之间具体标明每条线的经纬度（西安80坐标系)。
5）矿井采掘工程平面图和井上下对照图，必须将全矿井井田的范围都绘制在图框内。
