液体容积式流量计

合集下载

容积式流量计的优点和缺点

容积式流量计的优点和缺点

其中把生肖羊给了父亲,那时,拿着小羊吊坠如同献宝一般,把她放到了大巨人
受测量介质的黏度等物理性质、流动状态的 影响小,特别适用于奖状、高黏度液体计量,对 低黏度流体也适用,还可测量其他流量计不易测 量的脉动流量,适用面广,范围度宽。
结构简单可靠,并且使用寿命长。
耐高温高压。 安装要求不高,流动状态变化对测量精确度 影响小,故对流量计前后的直管段无严格要求。
死,流体就无法通过,断流管系就不能应用。但
有些结构设计(如淮安森菱仪表腰轮流量计)可 在壳体内置一旁路,一量检测活动元件卡死,流 体可从旁路通过。 部分形式容积式流量计仪表(如椭圆齿轮
式、腰轮式、旋转活塞式等)在测量源自程中会给其中把生肖羊给了父亲,那时,拿着小羊吊坠如同献宝一般,把她放到了大巨人
容易做到就地指示和远传。产品缺点
其中把生肖羊给了父亲,那时,拿着小羊吊坠如同献宝一般,把她放到了大巨人
容积式流量计结构复杂,体积大,笨重,尤 其大口径容积式流量计体积庞大,故一般只适用 于中小口径。与其他几类通用流量计(如差压式、 浮子式、电磁式)相比,容积式流量计的被测介 质种类、介质工况(温度、压力)、口径局限性 较大。
流动带来脉动,较大口径仪表还会产生噪声,甚 至使管道产生振动。
1c05f2ca1 椭圆齿轮流量计
容积式流量计又称为定排量流量计或 PD 流 量计,是众多流量仪表当中精度最高的一种测量 仪器。根据测量元件可以将容积式流量计划分为 椭圆齿轮流量计、双转子流量计、圆盘流量计、 旋转活塞流量计、湿式气量计跟膜式气量计等 等。下面,给大家介绍一下容积式流量计的优缺
点。产品优点 计量室保持一定体积,很少受紊流及脉动流 量的影响,因此计量精确度高。一般测量精确度 可达 0.5%R,特殊测量精确度可达 0.2%R。通常 在昂贵介质或需精确计量的场合使用。

液体容积式流量计检定规程

液体容积式流量计检定规程

液体容积式流量计检定规程嘿,朋友们!今天咱来聊聊液体容积式流量计检定规程这档子事儿。

你说这液体容积式流量计啊,就像是个精确的小管家,默默为咱的各种液体流量把着关呢!那这检定规程呢,就是确保这个小管家能好好干活的规矩。

咱先想想,要是没有个明确的规矩,那这小管家不得乱套啦?它可能一会儿多计点,一会儿又少计点,那咱不就抓瞎啦!所以啊,这检定规程可重要着呢!比如说,就像咱家里打扫卫生要有个标准一样,得把每个角落都清理干净。

这流量计的检定规程就是要让它的测量准确无误。

它规定了怎么去检查这个小管家是不是在好好工作,该从哪些方面去看,标准是啥。

你看啊,就像咱去买菜,咱得知道这菜新不新鲜、秤准不准吧。

这流量计也是一样,得保证它量出来的结果是靠谱的。

要是不靠谱,那后果可严重啦!那检定规程里都有些啥呢?有各种测试啊、指标啊。

就好像给这个小管家来了一场考试,看看它能不能过关。

这考试可严格啦,一点小毛病都不能有。

而且啊,这可不是一次就完事儿了的。

就跟咱定期体检一样,这流量计也得时不时地被检查检查,看看它有没有啥变化,还能不能准确工作。

这要是不检查,万一哪天它出问题了,咱都不知道呢!你说这多重要啊!咱可不能小瞧了这检定规程。

它就像是给液体容积式流量计上了一道保险,让咱能放心地用它。

想象一下,如果没有这检定规程,那得乱成啥样啊?各个地方的流量计都没准了,那生产、科研啥的不都得受影响啊!所以啊,咱得好好重视这个检定规程,让它发挥出最大的作用。

总之啊,液体容积式流量计检定规程可不是个摆设,它是实实在在保障我们工作和生活的重要东西呢!咱可得好好了解它、遵守它,让我们的小管家好好为我们服务呀!原创不易,请尊重原创,谢谢!。

液体流量计分类

液体流量计分类

液体流量计分类液体流量计是用于测量管道中液体流量的仪器,根据其工作原理和结构形式,可以将液体流量计分为很多种不同的类型。

这里将液体流量计按照其测量原理分成以下几类:一、容积式液体流量计容积式液体流量计是通过测量被液体填充后的容器的体积变化,以推算液体的流量。

其主要结构包括计量室、计量齿轮、连杆、机械指针等,一般适用于液体流量稳定、用途广泛的场合。

旋转式液体流量计是基于液体在管道中的动量原理,通过测量液体带动转子旋转的角度或速度,推算液体流量。

其主要结构包括转子、传感器等,其测量范围非常广泛,适用于高粘度,易结晶的非腐蚀性液体的流量测量。

电磁式液体流量计是通过利用液体具有导电性质,在管道中通过强磁场和感应电磁力来测量液体的流量。

其主要结构包括电磁线圈、感应电极等,其精度高、可靠性好,广泛应用于输油、化工、食品等行业中。

五、超声波液体流量计超声波液体流量计利用超声波在液体中的传播特性,通过测量其传播时间、声速,进而推算液体的流量。

其主要结构包括发射器、接收器等,适用于高粘度、含颗粒、腐蚀性强的液体测量。

六、瞬时流量计瞬时流量计是基于压电效应或热量变化原理,对液体流量进行瞬时测量。

其主要结构包括压电陶瓷晶体、热敏电阻等,可弥补其他类型流量计的短板,适用于高温、高压、高粘度液体的流量测量。

质量式液体流量计是通过测量管道中液体流量,同时测量进入管道的流量或对管道施加力,从而计算出液体质量流量。

其主要结构包括核磁共振流量计、振子式流量计等,适用于多种工况和液态介质的计量。

总之,液体流量计的类型和结构形式与其工作原理密切相关,各有优劣。

用户在选型时应根据具体的流量、温度、压力、液体性质和计量要求等因素加以考虑,选择最合适的类型和规格。

容积式流量计技术参数

容积式流量计技术参数

容积式流量计技术参数
容积式流量计是一种用于测量流体流量的仪器,通过测量流体在容积式流量计管道内的容积变化来计算流量。

以下是容积式流量计常见的技术参数:
1. 测量范围:容积式流量计的测量范围通常从几毫升到数百升不等。

大多数容积式流量计的最小测量范围为几毫升。

2. 额定精度:容积式流量计的额定精度通常在0.5%-1.0%之间。

这意味着,在正常使用条件下,容积式流量计的读数误差通常不超过测量值的1%。

3. 工作压力:容积式流量计的工作压力通常在10 bar以下。

在高压应用中,需要使用高压容积式流量计。

5. 流体种类:容积式流量计适用于测量各种流体,包括水、油、气体等。

不同的流体需要选择不同的容积式流量计。

6. 测量单位:容积式流量计通常可以测量毫升、升、立方米等不同的容积单位。

7. 输出信号:容积式流量计通常具有模拟量输出信号,如4-20 mA或0-10 V,以及数字信号输出,如RS232或RS485。

8. 流体类型:根据流体的性质,容积式流量计可分为液体容积式流量计和气体容积式流量计。

液体容积式流量计用于测量各种液体,而气体容积式流量计用于测量气体。

9. 测量管材质:容积式流量计通常使用不锈钢、塑料或陶瓷等材料制成测量管,因此具有很强的耐腐蚀性和耐磨性。

10. 安装方式:容积式流量计通常可以采用管式安装、插入式安装或脱扣式安装等多种方式进行安装。

常用测量液体的流量计

常用测量液体的流量计

常用测量液体的流量计常用测量液体的流量计有哪些?具体如下:、容积式流量计容积式流量计(又称定排量流量计),是精度的一种总量计量仪表。

按其测量元件又可分为螺旋转子(双转子)流量计、刮板流量计、椭圆齿轮流量计、圆盘流量计、旋转活塞流量计、液封转筒式流量计等,其主要特点如下。

(1)优点:测量准确度高;可用于高黏度液体的测量,适合于洁净单相流体;直读式仪表无需外部能源便可直接获得累积总流量;安装方便,对前后直管段无特殊要求。

(2)缺点:不适合于高、低温场合;被测介质种类、口径局限性较大;压力损失较大;需定期校准。

(3)应用:容积式流量计凭借其高准确度的计量特性,在能源、石油、医药、食品、化工等领域被广泛应用,尤其在测量原油等液体介质时,需要对储运、交接和分发等进行计量,并作为财务核算的依据或者作为纳税的买卖双方执行合同的法定计量。

第二、差压式流量计差压式流量计是各类流量仪表中使用较多的一种,按检测件(一次仪表)可分为孔板流量计、文丘里流量计、均速管流量计等,其主要特点如下。

(1)优点:应用范围广,可测量全部单相流体,部分混相流体;结构简单牢固、维护方便、使用寿命长;检测件与变送器、显示仪表由不同厂家生产,便于规模经济生产。

(2)缺点:测量精度一般;压力损失大(孔板、喷嘴等);安装条件要求高,其前后必须有足够长的直管道。

(3)应用:作为早的测量方式,在封闭管道的流量测量中,差压式流量计对各种条件下的对象都可应用,该种流量计使用量约占全部流量计用量的1/4~1/3。

第三、科里奥利质量流量计科里奥利质量流量计在国内应用起步较晚,但其可以直接测量管道内流体的质量流量,其主要特点如下。

(1)优点:测量精度较高;测量流体范围广泛,包括含有微量气体的液体;安装对上下游直管段无要求。

(2)缺点:不能对低密度介质和低压气体进行测量,液体中含气量超过某一限制会影响测量精度;对外界振动干扰敏感,为防止管道振动影响,多数对传感器安装固定要求较高;管道口径受限,不能用于较大管径;测量管道内结垢或内壁磨损都会影响测量精度;压力损失较大。

容积式流量计检定规程1doc

容积式流量计检定规程1doc

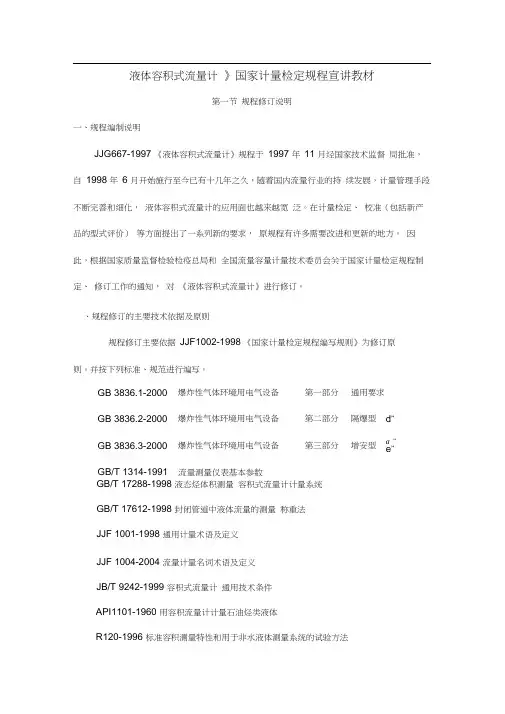

液体容积式流量计 》国家计量检定规程宣讲教材第一节 规程修订说明一、规程编制说明JJG667-1997 《液体容积式流量计》规程于 1997 年 11 月经国家技术监督 局批准,自 1998 年 6 月开始施行至今已有十几年之久,随着国内流量行业的持 续发展,计量管理手段不断完善和细化, 液体容积式流量计的应用面也越来越宽 泛。

在计量检定、 校准(包括新产品的型式评价) 等方面提出了一系列新的要求, 原规程有许多需要改进和更新的地方。

因此,根据国家质量监督检验检疫总局和 全国流量容量计量技术委员会关于国家计量检定规程制定、 修订工作的通知, 对 《液体容积式流量计》进行修订。

、规程修订的主要技术依据及原则规程修订主要依据 JJF1002-1998 《国家计量检定规程编写规则》为修订原则。

并按下列标准、规范进行编写。

GB/T 17288-1998 液态烃体积测量 容积式流量计计量系统 GB/T 17612-1998 封闭管道中液体流量的测量 称重法 JJF 1001-1998 通用计量术语及定义 JJF 1004-2004 流量计量名词术语及定义 JB/T 9242-1999 容积式流量计 通用技术条件 API1101-1960 用容积流量计计量石油烃类液体R120-1996 标准容积测量特性和用于非水液体测量系统的试验方法GB 3836.1-2000 爆炸性气体环境用电气设备 第一部分 通用要求 GB 3836.2-2000 爆炸性气体环境用电气设备 第二部分 隔爆型 d ” GB 3836.3-2000 爆炸性气体环境用电气设备第三部分 增安型 a ”e ”GB/T 1314-1991 流量测量仪表基本参数(1) ISO 2714-1980 Liquid Hydrocarbons-Volumetric Measurement ofDisplacement Meter Systems other than Dispensing Pumps三、规程修订内容说明1、重新编排原规程;2、增加引用文献;3、增加名词术语解释;4、删除原规程中的符号表和角标表;5、在附录中增加型式评价的内容。

容积式流量计ppt课件

容积式流量计ppt课件

Positive Displacement Flowmeter-原理
PDF从原理上讲是一台从流体中吸收少量能量的水力发动机,这个能量用来克服 流量检测元件和附件转动的摩擦力,同时在仪表流入与流出两端形成压力降。
Positive Displacement Flowmeter-优缺点
优点 :
PDF计量精度高,基本误差一般为±0.5%R,特殊的可达±0.2%R或更高。通常在 昂贵介质或需要精确计量的场合使用。 PDF在旋转流和管道阻流件流速场畸变时对计量精确度没有影响,没有前置直管段要 求。 PDF可用于高粘度流体的测量。范围度宽,一般为10:1到5:1,特殊的可达30:1 或更大。 PDF是直读式仪表,无需外部能源,可直接获得累计总量,清晰明了,操作简便。 在以体积流量计组合的间接法质量流量测量中,PDF与速度式等推导体积流量计相比, 所的体积是直接几何量,体积量的影响因素要单纯些。在不适合采取密度计测量的高 压天然气测量中,不易处理的气体压缩系数,用PDF可间接求得。
Positive Displacement Flowmeter-优缺点
缺点 PDF结构复杂,体积大,笨重,尤其较大口径PDF体积庞大,故一般只适用于中
小口径。与其他几类通用流量计(如差压式、浮子式、电磁式)相比,PDF的被测介 质种类、介质工况(温度、压力)、口径局限性较大,适应范围窄。
由于高温下零件热膨胀、变形,低温下材质变脆等问题,PDF一般不适用于高低 温场合。目前可使用温度范围大致在-30~+160℃,压力最高为10MPa。
Positive Displacement Flowmeter-选用注意要点
4 压力损失 PDF要靠流体能量推动测量元件,因此带来相当高的压力损失。PDF的压力损失

容积式流量计检定规程

容积式流量计检定规程

七、流量计检定计算示例
一台史密斯刮板流量计检定数据见附表 〘流量计检定计算表〙。现分析计算流量计 在100m3/h排量下的检定数据。其它排量下的 计算方法与此相同。
1、计算流量计在检定时间内计量的体积QS: QS = N·K
QS1 =30158×0.1=3015.8 (L);
QS2 =30174×0.1=3017.4 (L);
5、各检定点各次检定的流量计系数
式中: QS——在某流量点下的各次标准体积管处实际体积V的值 换算到流量计检定条件下的累积流量实际值,(m3); Qm——在某流量点下的各次检定时间内流量计累计流量示值 (m3) 。
6、流量计器差调整
因流量计调整器差会使流量计误差曲线上 移或下移,所以调整器差时应保证流量计各流 量点基本误差落在流量计规定的基本误差范内 为原则来调整。
N——检定时间内流量计脉冲数,(N)。
2)流量计各流量点的基本误差
Байду номын сангаас
式中: (δm)max——各检定点各次检定示值误 差的最大值; (δS)——装臵误差,若(δS)值不超过 被检流量计基本误差限的1/3, 可忽略不计。
4、流量计的重复性计算
1)各检定点的重复性
式中:[〔δm〕i]max——流量计第i检定点的最大示值误差;
4、计算体积管检定液体的温度修正因子CtIP:
CtIP =β(tm-tS)
=780×10-6(21.3-21.35)
=-39×10-6 CPIP =F(Pm-PS)
5、计算体积管检定液体压力的修正因子CPIP:
1)计算F值 根据已知原油ρ20=853.6kg/m3,查GB1885-98 〖石油20℃密度与15℃密度换算表〗得(采用内插 法): ρ15=0.8572g/cm3 (1)查表得F值 根 据 ρ15=0.8572g/cm3 与 tS=21.35℃ 。 查 GB9109.5-88〖烃压缩系数表〗得 F=0.734×10-6kPa-1

容积式流量计的原理是怎样的呢

容积式流量计的原理是怎样的呢

容积式流量计的原理是怎样的呢容积式流量计是一种流量计量仪器,主要用于测量液体的流量。

与其他流量计不同,它可以直接测量体积流量。

它的测量原理是基于燃油存储罐或炼油厂中所使用的体积计的原理。

流量计结构容积式流量计由出口和进口两个压力室和一个传动机构组成。

传动机构通常由一个齿轮、一个机械连接点和一个读数装置组成。

齿轮通过机械连接点连接到出口压力室,而读数装置则可以记录机械连接点的转动次数,从而确定被测液体的体积。

压力室的容积是稳定的,测得的体积仅受测量时间和压力差的影响。

测量原理容积式流量计的原理可以概括为基于燃油存储罐和炼油厂中流量计的原理。

它利用了某些液体不可压缩的性质,同时通过记录被测液体的体积变化量来测量液体的流量。

具体的测量步骤如下:•流体通过进口进入压力室,并通过压力差推动齿轮转动。

•转动的齿轮通过机械连接点连接到读数装置,从而记录齿轮的旋转次数。

•记录的齿轮转动次数与压力室的容积相乘,就可以得到被测液体的体积。

在实际测量中,液体的流量越高,齿轮转动的次数就越多,其计量精度也越高。

优点与缺点容积式流量计的测量精度较高,由于测量只依赖于液体的体积,因此即使液体的流量变化很大,它的测量值也不会受到液体内部性质的影响。

同时,它不需要任何电源或其他外部能源的供应,在使用过程中也不会对液体产生影响。

容积式流量计的缺点是,它不能测量气体和液体之间的流量,只能测量全液体流量,所以它在实际应用中有一定的局限性。

另外,压力室的容积也会受到压力、温度和溶解物质等因素的影响,可能导致测量误差增大。

应用领域容积式流量计广泛应用于石化、化工、制药、食品和能源等领域,可用于测量液体的体积流量。

在石化工业中,它用于计量成品油和炼油中间产品的流量。

在制药工业中,它用于计量药品的分装。

在食品工业中,它用于计量食品加工中的水和其他原材料的流量。

在能源领域中,它用于测量能源消耗的流量,如天然气、液化石油气和水等。

总的来说,容积式流量计是一种精度较高、可靠性好的流量计量仪器,可以广泛应用于工业和消费领域,具有很好的发展前景。

容积式流量计的原理是怎样的呢?

容积式流量计的原理是怎样的呢?

容积式流量计的原理是怎样的呢?容积式流量计是利用一个精密的标准容器对被测流体进行连续测量的,因而影响测量准确度的因素较少;不会受到流体黏度、密度、流动状态以及雷诺数的影响,测量的准确度也较高。

尤其是近年来,随着其在材料选取、结构设计、加工工艺等方面有了很大的改进,性能也在不断提高。

齿轮流量计的精度达到了±0.3%;螺杆流量计的精度可以达到±0.1%;刮板式流量计的精度甚至可以达到±0.05%,而且其重复性也很好。

容积式流量计的原理1、容积式流量计结构和分类容积式流量计又称为定排量流量计(positivedisplacementflowmeter)。

它主要由计量本体和测量部分组成,计量本体由壳体、活动体(转子流量计的转子)组成。

其中核心部件就是活动体,它是测量过程中的运动部件。

活动体和壳体构成的每个测量腔就是一个标准容积单元,用来衡量被测流体的体积。

测量部分实际上是一个转速或计数传感器,螺杆流量计上的其中一只螺杆伸出的小齿轮上嵌有磁材料;螺杆转动时传感器可以通过磁效应识别螺杆的转速,并转化为标准脉冲信号或电流信号。

这样流量就可以直接用二次仪表显示或被计算机采集并分析了。

容积式流量计种类繁多,可以根据不同的原则来分类。

通常按照测量元件的结构分为转子式、刮板式、旋转活塞式、往复活塞式和膜片式等;其中转子式为常用,转子式的流量计的销售额约占到容积式流量计总销售额的90%。

常见的齿轮式、螺杆式、腰轮式、卵轮式流量计都属于转子式。

2、容积式流量计的原理容积式流量计种类很多,都采用了定排量的测量方法,但细节上还是有较大的差别。

液压领域中常见的还是转子式的流量计,其工作原理都是利用机械测量元件把来流连续地分割为单个或几个已知体积的部分,根据单位时间内计量腔体充液的次数来计量通过流体的体积。

转子式中又以齿轮式和螺杆式用的更普遍一些。

3、容积式流量计的优缺点容积式流量计长期以来被广泛地应用于工业生产过程的流量测量,并迅速扩展到医疗、精密化工、食品工业等领域的计量。
