29.投影与视图复习总结
投影与视图知识点总结
投影与视图知识点总结投影与视图是工程图学中的重要内容，是工程师进行设计与制造的基础。
下面是投影与视图的知识点总结。
一、投影的定义与种类1. 投影是将三维实体在二维画面上的投影。
2. 投影分为平行投影和透视投影两种。
平行投影是物体在无穷远处时的投影，保持物体形状和大小不变，适用于工程制图中的多视图投影。
透视投影是通过模拟人眼的透视原理，使物体在近处大远处小，用于绘制逼真的效果图。
二、主视图与副视图1. 主视图是从物体六个主要方向观察并绘制的视图。
2. 副视图是从物体其它非主要方向观察并绘制的视图。
3. 任何物体至少需要主视图和一个副视图来完整表示。
三、视图的投影规律1. 视图的投影规律是指根据物体的几何特性，确定其视图的位置、大小及间隔等规律。
2. 正投影规律：物体的投影与视图同侧，上投下，前投后，左投右。
3. 在主视图、俯视图和立体图中，物体的主要特征线分别为前、上、左三个面上的轮廓线。
四、视图的基本要求1. 视图的大小适中，方便观察和绘制。
2. 视图之间的间距要均匀，以突出主要的特征和轮廓线。
3. 视图应尽量减少折角，直线尽量不折断。
五、视图的选择原则1. 选择平易近人的主视图。
2. 主视图要选主要面直接对称的视图。
3. 选择于构造、加工、检验方便的视图。
4. 尽量选择存在完整轮廓线的视图。
六、常见视图1. 正投主视图：从正前方观察物体并绘制的视图。
2. 俯视图：从物体的上方直接向下观察并绘制的视图。
3. 阜视图：从物体的左前方斜向观察并绘制的视图。
4. 左视图：从物体的左侧观察并绘制的视图。
5. 右视图：从物体的右侧观察并绘制的视图。
七、主视图与副视图的绘制方法1. 主视图绘制方法：a. 确定主视图的位置，主视图应水平或竖直地绘制在图纸上。
b. 根据主视图的投影规律，绘制主视图的轮廓线。
c. 绘制主视图上的特征线、尺寸和字体。
2. 副视图绘制方法：a. 根据几何原理，确定副视图的位置和大小。
投影与视图的知识点
投影与视图知识点知识结构框图1．投影一般地，用光线照射物体，在某个平面（地面墙壁等）上得到的影子叫做物体的投影.照射光线叫做投影线，投影所在的平面叫做投影面.生活中有许多利用投影的例子，如手影表演，皮影戏等。
投影分为平行投影和中心投影.由一点（点光源）发出的光线形成的投影是中心投影，如位似图。
平面为投影面，各射线为投影线，空间图形经过中心投影后，直线变成直线，但平行线可能变成了相交的直线。
中心投影后的图形与原图形相比虽然改变较多、但直观性强、看起来与人的视觉效果一致、最像原来的物体、所以在绘画时、经常使用这种方法，但在立体几何中很少用中心投影原理来画图。
平行线在经过中心投影后有可能变成了相交的直线如果一个平面图形所在的平面与投射面平行、那么中心投影后得到的图形与原图形也是平行的、由平行光线形成的投影（太阳光等）称为平行投影，它是投射线相互平行的投影。
平行投影按照投射方向是否正对着投影面，可以分为斜投影和正投影两种。
当投影线倾斜于投影面时，称斜投影；当投影线垂直于投影面时，称正投影。
光由一点向外散射形成的投影是中心投影，一束平行光线照射下形成的投影是平行投影，那么用灯泡照射物体和用手电筒照射物体形成的投影分别属于哪种投影。
从一点到一条直线所作垂线的垂足，叫做这点在这条直线上的正投影。
一条线段的两个端点在一条直线上的正投影之间的线段，叫做这条线段在这直线上的正投影。
平行投影和中心投影有什么不同平行投影；发出来的光线是平行的（如太阳光），对应点的连线是平行的中心投影：是从一点发出来的光（如灯泡的光）对应点的连线或延长线相交于一点工程图样一般都是采用正投影根据投影方法我们可以看到，当直线段平行于投影面时，直线段与它的投影及过两端点的投影线组成一个矩形，因此，直线的投影反映直线的实长。
当平面图形平行与投影面时，不难得出，平面图形与它的投影为全等图形，即反映平面图形的实形。
由此我们可得出：平行于投影面的直线或平面图形，在该投影面上的投影反映线段的实长或平面图形的实形，这种投影特性称为真实性。
(完整版)投影与视图知识点总结
投影与视图知识点总结知识点一：中心投影有关概念1. 投影现象：物体在光线的照射下，会在地面或其他平面上留下它的影子，这就是投影现象，影子所在的平面称为投影面。
2. 手电筒、路灯和台灯的光线可以看成是从一个点发出的，这样的光线所形成的投影称为中心投影n知识点三：平行投影及应用1.平行投影的定义太阳光线可以看成是平行光线，平行光线所形成的投影称为平行投影当平行光线与投影面垂直，这种投影称为正投影2.平行投影的应用：（1）等高的物体垂直地面放置时，太阳光下的影长相等。
（2）等长的物体平行于地面放置时，太阳下的影长相等。
3.作物体的平行投影：由于平行投影的光线是平行的，而物体的顶端与影子的顶端确定的直线就是光线，故根据另一物体的顶端可作出其影子。
例1：如图,小华(线段CD)在观察某建筑物AB（1）请你根据小华在阳关下的影长（线段DF），画出此时建筑物AB在阳光下的影子。
（2）已知小华身高1.65m,在同一时刻，测得小华和建筑物AB的影长分别为1.2m 和8m，求建筑物AB的高。
例2：小明在公园游玩，想利用太阳光下的影子测量一颗大树AB的高，他发现大树的影子恰好落在假山坡面CD和地面BC上，如图所示，经测量CD=4m，BC=10m，CD与地面成30度的角，此时量得1m标杆的影长为2m，请你帮助小明求出大树AB的高度？知识点四：视图1.常见几何体的三视图2.三视图的排列规则：俯视图放在主视图的下面，长度与主视图的长度一样；左视图放在主视图的右面，高度与主视图的高度一样，宽度与俯视图的宽度一样，可简记为“长对正；高平齐；宽相等”。
注意：在画物体的三视图时，对看得见的轮廓线用实线画出，而对看不见的轮廓线要用虚线画出。
在三种视图中，主视图反映的是物体的长和高、俯视图反映的是物体的长和宽、左视图反映的是物体的宽和高.因此，在画三视图时，对应部分的长要相等。
例1：如图是几个相同的小正方体组成的一个几何体，请画出它的三视图。
章复习 第29章 投影与视图

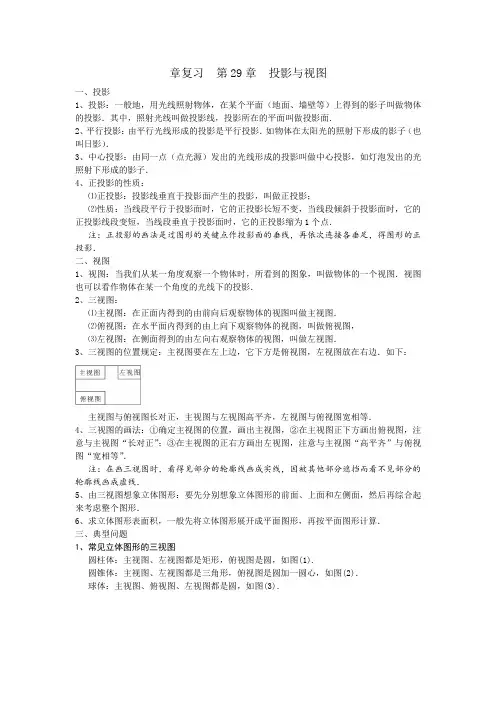

章复习第29章投影与视图一、投影1、投影：一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影．其中，照射光线叫做投影线，投影所在的平面叫做投影面．2、平行投影：由平行光线形成的投影是平行投影．如物体在太阳光的照射下形成的影子（也叫日影）．3、中心投影：由同一点（点光源）发出的光线形成的投影叫做中心投影，如灯泡发出的光照射下形成的影子．4、正投影的性质：⑴正投影：投影线垂直于投影面产生的投影，叫做正投影；⑵性质：当线段平行于投影面时，它的正投影长短不变，当线段倾斜于投影面时，它的正投影线段变短，当线段垂直于投影面时，它的正投影缩为1个点．注：正投影的画法是过图形的关键点作投影面的垂线，再依次连接各垂足，得图形的正投影．二、视图1、视图：当我们从某一角度观察一个物体时，所看到的图象，叫做物体的一个视图．视图也可以看作物体在某一个角度的光线下的投影．2、三视图：⑴主视图：在正面内得到的由前向后观察物体的视图叫做主视图．⑵俯视图：在水平面内得到的由上向下观察物体的视图，叫做俯视图，⑶左视图：在侧面得到的由左向右观察物体的视图，叫做左视图．3、三视图的位置规定：主视图要在左上边，它下方是俯视图，左视图放在右边．如下：主视图与俯视图长对正，主视图与左视图高平齐，左视图与俯视图宽相等．4、三视图的画法：①确定主视图的位置，画出主视图，②在主视图正下方画出俯视图，注意与主视图“长对正”；③在主视图的正右方画出左视图，注意与主视图“高平齐”与俯视图“宽相等”．注：在画三视图时，看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线．5、由三视图想象立体图形：要先分别想象立体图形的前面、上面和左侧面，然后再综合起来考虑整个图形．6、求立体图形表面积，一般先将立体图形展开成平面图形，再按平面图形计算．三、典型问题1、常见立体图形的三视图圆柱体：主视图、左视图都是矩形，俯视图是圆，如图(1).圆锥体：主视图、左视图都是三角形，俯视图是圆加一圆心，如图(2)．球体：主视图、俯视图、左视图都是圆，如图(3)．2、物体在太阳光下形成的影子变化物体在太阳光下的不同时刻，不仅影子的大小在变，而且影子的方向也在改变，就地球北半球而言，从早晨到傍晚，物体的影子的指向是西一西北一北一东北一东，影子的大小变化是大一小一大（太阳垂直照射，影子缩为一点）．【例3】（江西中考）桌面上放着1个长方体和1个柱体，按如图24 -3所示的方式摆放在一起，其左视是( )．【例4】（河北中考）下图中几何体的主视图是( )．。
上高二中九年级数学下册第二十九章《投影与视图》综合知识点复习
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．2．如图是由大小相同的小正方体搭成的几何体，将其中的一个小正方体①去掉，则三视图不发生改变的是（）A．主视图B．俯视图C．左视图D．俯视图和左视图3．如图所示的几何体的俯视图是（）A．B．C．D．4．如图是由一些相同的小正方体构成的立体图形的三视图．构成这个立体图形的小正方体的个数是（）A．6 B．7 C．4 D．55．如图，在平整的地面上,有若干个完全相同的边长为 2cm 的小正方体堆成的一个几何体.如果在这个几何体的表面喷上红色的漆(贴紧地面的部分不喷)，这个几何体喷漆的面积是( )A．30cm2B．32cm2C．120cm2D．128cm26．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为300，同一时刻，一根长为l米、垂直于地面放置的标杆在地面上的影长为2米，则树的高度为（）A．米B．12米C．米D．10米7．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．8．有6个相同的立方体搭成的几何体如图所示，则它的主视图是( )A．B．C．D．9．下面的三视图对应的物体是（）A．B．C．D．10．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）A．3个B．4个C．5个D．6个11．如图所示的几何体的左视图是（）A．B．C．D．12．如图是由5个相同的正方体搭成的几何体，其左视图是（）A．B．C．D．13．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．14．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．16．在一快递仓库里堆放着若干个相同的正方体快递件，管理员从正面看和从左面看这堆快递如图所示，则这正方体快递件最多有_____件.17．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．18．如图是由若干个大小相同的小正方体堆砌而成的几何体，那么其三种视图中面积最小的是______．19．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．20．若要使图中平面展开图按虚线折叠成正方体后，相对面上的两个数为相反数，则x＋y ＝________．21．由n个相同的小正方体搭成的几何体的视图如图所示，则搭成这个几何体的个数是________．22．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．23．如图：在桌上摆有一些大小相同的正方体木块，其从正面和从左面看到的形状图如图所示，则要摆出这样的图形至少需要_____块正方体木块，至多需要_____块正方体木块．24．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.25．如图，小明在A时测得某树的影长为3米，B时又测得该树的影长为12米，若两次日照的光线互相垂直，则树的高度为_________米.26．一个几何体的三视图如图所示，其中从上面看的视图是一个等边三角形，则这个几何体的表面积为____．三、解答题27．将6个棱长为2cm 的小正方体在地面上堆叠成如图所示的几何体，然后将露出的表面部分染成红色．（1）画出这个的几何体的三视图：（2）该几何体被染成红色部分的面积为________．28．如图是由9个小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，请按要求画出该几何体的主视图与左视图．29．画出如图所示的几何体的主视图、左视图和俯视图．30．如图是小亮晚上在广场散步的示意图，图中线段AB 表示站立在广场上的小亮，线段PO 表示直立在广场上的灯杆，点P 表示照明灯的位置.（1）在小亮由B 沿OB 所在的方向行走的过程中，他在地面上的影子的变化情况为______；（2）请你在图中画出小亮站在AB 处的影子；（3）当小亮离开灯杆的距离 4.2OB m =时，身高（AB ）为1.6m 的小亮的影长为1.6m ，问当小亮离开灯杆的距离6OD m =时，小亮的影长是多少m【参考答案】一、选择题1．A2．C3．B4．A5．D6．A7．B8．D9．D10．B11．B12．A13．D14．D二、填空题15．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周16．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得17．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB18．左视图【分析】根据立体图形作出三视图求出面积即可【详解】解：如图该几何体正视图是由5个小正方形组成左视图是由3个小正方形组成俯视图是由5个小正方形组成故三种视图面积最小的是左视图故答案为左视图【点睛19．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个20．－4【解析】【分析】根据正方体相对面上的两个数互为相反数可得xy的值继而可得x+y的值【详解】由题意得x与1相对y与3相对则可得x=-1y=-3∴x+y=-4故答案为：-4【点睛】本题考查了正方体的21．【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状从主视图和左视图可以看出每一层小正方体的层数和个数从而算出总的个数【详解】综合三视图我们可得出这个几何体的底层应该有2+1=3个小正方体；22．6【解析】符合条件的最多情况为：即最多为2+2+2=623．616【解析】试题分析：由物体的主视图和左视图易得第一层最少有4块正方体最多有12块正方体；第二层最少有2块正方体最多有4块正方体故总共至少有6块正方体至多有16块正方体考点：几何体的三视图24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1325．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R26．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】根据几何体三视图的定义即可得．【详解】从正面看和从左面看得到的平面图形都是一个圆和一个矩形的组合图形，从上面看得到的平面图形是一个圆环，观察四个选项可知，只有选项A符合，故选：A．【点睛】本题考查了几何体的三视图，熟练掌握定义是解题关键．2．C解析：C【分析】利用结合体的形状，结合三视图可得出主视图没有发生变化．【详解】解：主视图由原来的三列变为两列；俯视图由原来的三列变为两列；左视图不变，依然是两列，左起第一列是两个小正方形，第二列底层是一个小正方形．故选：C．【点睛】本题考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题的关键．3．B解析：B【分析】根据俯视图的概念逐一判断即可得．【详解】解：图中几何体的俯视图如图所示：故答案为：B．【点睛】本题考查简单几何体的三视图，解题的关键是掌握常见几何体的三视图．4．A解析：A【分析】利用三视图的观察角度不同得出行数与列数，结合主视图得出答案．【详解】解：如图所示：由左视图可得此图形有3行，由俯视图可得此图形有3列，由主视图可得此图形最左边一列有4个小正方体，中间一列有1个小正方体，最右边一列有1个小正方体，故构成这个立体图形的小正方体有6个．故选：A．【点睛】此题主要考查了由三视图判断几何体，利用三视图得出几何体的形状是解题关键．5．D解析：D【分析】根据露出的小正方体的面数，可得几何体的表面积．【详解】解：露出表面的面一共有32个，则这个几何体喷漆的面积为32×4=128cm2，故答案为：D．【点睛】本题考查了几何体的表面积，关键是观察出小正方体露出表面的面的个数．6．A解析：A【解析】解直角三角形的应用（坡度坡角问题），锐角三角函数定义，特殊角的三角函数值，相似三角形的判定和性质．【分析】延长AC交BF延长线于E点，则∠CFE=30°．作CE⊥BD于E，在Rt△CFE中，∠CFE=30°，CF=4，∴CE=2，EF=4cos30°=23，在Rt△CED中，CE=2，∵同一时刻，一根长为1米、垂直于地面放置的标杆在地面上的影长为2米，∴DE=4．∴BD=BF+EF+ED=12+23．∵△DCE∽△DAB，且CE：DE=1：2，∴在Rt△ABD中，AB=BD=．故选A．7．B解析：B【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】从上面看易得：有3列小正方形第1列有2个正方形，第2列有1个正方形，第3列有1个正方形．故选B．【点睛】本题考查的知识点是简单组合体的三视图，解题关键是数出从上方看每一列各有几个正方形．8．D解析：D【解析】分析：根据从正面看得到的图形是主视图，可得答案．详解：从正面看第一层是三个小正方形，第二层左边一个小正方形，故选D．点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图．9．D解析：D【解析】解：从俯视图可以看出直观图的下面部分为三个长方体，且三个长方体的宽度相同．只有D满足这两点．故选D．点睛：本题主要考查学生对图形的三视图的了解及学生的空间想象能力．10．B解析：B【解析】试题根据俯视图而得出，第一行第一列有2个正方形，第二列有1个正方体，第二行第二列有1个正方体，共需正方体2+1+1=4.故选B.11．B解析：B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．12．A解析：A【分析】根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．13．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．24πcm²【分析】根据三视图确定该几何体是圆柱体再计算圆柱体的侧面积【详解】解：先由三视图确定该几何体是圆柱体底面半径是4÷2=2cm高是6cm圆柱的侧面展开图是一个长方形长方形的长是圆柱的底面周解析：24π cm²【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】解：先由三视图确定该几何体是圆柱体，底面半径是4÷2=2cm，高是6cm，圆柱的侧面展开图是一个长方形，长方形的长是圆柱的底面周长，长方形的宽是圆柱的高，且底面周长为：2π×2=4π(cm)，∴这个圆柱的侧面积是4π×6=24π(cm²)．故答案为：24π cm²．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．16．39【分析】由主视图可得组合几何体有4列由左视图可得组合几何体有4行可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得解析：39【分析】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，可得最底层几何体最多正方体的个数为：4×4＝16；由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；相加可得所求．【详解】由主视图可得组合几何体有4列，由左视图可得组合几何体有4行，最底层几何体最多正方体的个数为：4×4＝16，由主视图和左视图可得第二层最多正方体的个数为：4×4＝16；由主视图和左视图可得第3层最多正方体的个数为：3×2＝6；由主视图和左视图可得第4层最多正方体的个数为：1；16＋16＋6＋1＝39（件）．故这正方体快递件最多有39件．故答案为：39．【点睛】此题考查由视图判断几何体；得到最底层正方体的最多的个数是解决本题的突破点；用到的知识点为：最底层正方体的最多的个数＝行数×列数．17．2【分析】首先判定△ABE∽△CDE根据相似三角形的性质可得然后代入数值进行计算即可【详解】解：∵AB⊥EDCD⊥ED∴AB∥DC∴△ABE∽△CDE∴∵AB=15mCD=6mBD=6m∴解得：EB解析：2【分析】首先判定△ABE∽△CDE，根据相似三角形的性质可得AB EBCD ED=，然后代入数值进行计算即可．【详解】解：∵AB⊥ED，CD⊥ED，∴AB∥DC，∴△ABE∽△CDE，∴AB EB CD ED=∵AB=1.5m，CD=6m，BD=6m，∴1.566EBEB=+解得：EB=2，故答案为2【点睛】此题主要考查了相似三角形的应用，属于简单题,关键是掌握相似三角形对应边成比例是解题关键．18．左视图【分析】根据立体图形作出三视图求出面积即可【详解】解：如图该几何体正视图是由5个小正方形组成左视图是由3个小正方形组成俯视图是由5个小正方形组成故三种视图面积最小的是左视图故答案为左视图【点睛解析：左视图【分析】根据立体图形作出三视图,求出面积即可.【详解】解：如图，该几何体正视图是由5个小正方形组成，左视图是由3个小正方形组成，俯视图是由5个小正方形组成，故三种视图面积最小的是左视图．故答案为左视图【点睛】本题考查了图形的三视图,属于简单题,画出三视图是解题关键.19．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．20．－4【解析】【分析】根据正方体相对面上的两个数互为相反数可得xy的值继而可得x+y的值【详解】由题意得x与1相对y与3相对则可得x=-1y=-3∴x+y=-4故答案为：-4【点睛】本题考查了正方体的解析：－4【解析】【分析】根据正方体相对面上的两个数互为相反数，可得x、y的值，继而可得x+y的值．【详解】由题意得，x与1相对，y与3相对，则可得x=-1，y=-3，∴x+y=-4．故答案为：-4．【点睛】本题考查了正方体的展开，注意正方体的空间图形，从相对面入手，分析及解答问题．21．【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状从主视图和左视图可以看出每一层小正方体的层数和个数从而算出总的个数【详解】综合三视图我们可得出这个几何体的底层应该有2+1=3个小正方体；解析：5【解析】【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】综合三视图，我们可得出，这个几何体的底层应该有2+1=3个小正方体；第二层应该有1个小正方体；第三层应有1个小正方体；因此搭成这个几何体的小正方体的个数是3+1+1=5个．故答案为5．【点睛】本题主要考查了由三视图判断几何体，关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就容易得到答案．22．6【解析】符合条件的最多情况为：即最多为2+2+2=6解析：6【解析】符合条件的最多情况为：即最多为2+2+2=623．616【解析】试题分析：由物体的主视图和左视图易得第一层最少有4块正方体最多有12块正方体；第二层最少有2块正方体最多有4块正方体故总共至少有6块正方体至多有16块正方体考点：几何体的三视图解析：6 16【解析】试题分析：由物体的主视图和左视图易得，第一层最少有4块正方体，最多有12块正方体；第二层最少有2块正方体，最多有4块正方体，故总共至少有6块正方体，至多有16块正方体．考点：几何体的三视图．24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．25．6【分析】根据题意画出示意图易得：Rt△EDC∽Rt△FDC进而可得；即DC2=EDFD代入数据可得答案【详解】根据题意作△EFC树高为CD且∠ECF=90°ED=3FD=12易得：Rt△EDC∽R解析：6【分析】根据题意，画出示意图，易得：Rt△EDC∽Rt△FDC，进而可得ED DCDC FD=；即DC2=ED?FD，代入数据可得答案．【详解】根据题意，作△EFC，树高为CD，且∠ECF=90°，ED=3，FD=12，易得：Rt△EDC∽Rt△DCF，有ED DCDC FD=，即DC2=ED×FD，代入数据可得DC2=36，DC=6，故答案为6．26．【分析】先判断出几何体为正三棱柱求出三棱柱的底面积最后求表面积即可【详解】解：由三视图得几何体为正三棱柱上下底为边长为2的等边三角形侧面积为长为3宽为2的矩形如图等边三角形ABC中作AD⊥BC于D则解析：1823+ 【分析】 先判断出几何体为正三棱柱，求出三棱柱的底面积，最后求表面积即可． 【详解】 解：由三视图得，几何体为正三棱柱，上下底为边长为2的等边三角形，侧面积为长为3，宽为2的矩形．如图，等边三角形ABC 中，作AD ⊥BC 于D ，则BD=1BC=12， 在t ABD R △中，2222AD=AB -BD =21=3-；∴11=BC AD=23=322ABC S ⨯⨯⨯⨯△， ∴三棱柱的表面积为23323=18+23⨯⨯+⨯．故答案为： 1823+【点睛】本题考查了三视图，等边三角形的面积计算等知识，根据三视图判断出几何体形状是解题关键．三、解答题27．（1）见解析；（2）284cm【分析】（1）由已知条件可知，主视图有三列，每列小正方形个数分别为2、1、1，左视图有三列，每列小正方形个数分别为1、2、1，,俯视图有三列，每列小正方形个数分别为3、1、1，据此可画出三视图；（2）分别从前面、后面、左面、右面和上面数出被染成红色的正方形的个数，再乘以一个面的面积即可求解．【详解】解：（1）这个的几何体的三视图为：主视图 左视图 俯视图（2）()4444522++++⨯⨯214=⨯84=答：该几何体被染成红色部分的面积为284cm ．故答案是：（1）见解析（2）284cm【点睛】本题考查简单组合体的三视图的画法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．注意涂色面积指组成几何体的外表面积．28．见解析【分析】根据主视图，左视图的定义画出图形即可．【详解】如图，主视图，左视图如图所示．【点睛】本题考查三视图，解题的关键是理解三视图的定义.29．见解析【分析】分别找到从正面，左面，上面看得到的图形即可，看到的棱用实线表示；实际存在，没有被其他棱挡住，又看不到的棱用虚线表示．【详解】解：如图所示：．【点睛】此题主要考查化三视图，解题的关键是熟知三视图的定义.30．（1）逐渐变短；（2）详见解析；（3）167【解析】【分析】 (1)根据光是沿直线传播的道理可知在小亮由B 处沿BO 所在的方向行走到达O 处的过程中,他在地面上的影子长度的变化情况为变短(2)连接PA 并延长交直线BO 于点E,则线段BE 即为小亮站在AB 处的影子 (3)根据灯的光线与人、灯杆、地面形成的两个直角三角形相似解答即可【详解】(1)因为光是沿直线传播的,所以当小亮由B 处沿BO 所在的方向行走到达O 处的过程中,他在地面上的影子长度的变化情况为变短;(2)如图所示,BE 即为所求(3)先设OP=x,则当OB=4.2米时,BE=1.6米， ∴ 1.6 1.6, 4.2 1.6AB BE OP OE x ==+即 ∴x=5.8米当OD=6米时,设小亮的影长是y 米,∴DF CD DF OD OP =+ ∴1.66 5.8y y =+ y=167(米) 即小亮的影长是167米。
人教版九年级下册数学《投影》投影与视图说课教学课件复习导学
区别
光线 形状大小
（物体与投影 面平行时）
联系
平行投影 平行 中心投影 从一点
发出
都是物体在光线的 照射下，在某个平
面内形成的影子 （即都是投影）
小练习
把下列物体与它们的投影用线连接起来。
观察
下面两幅图中的投影线有什么区别？ 它们分别形成了什么投影？
中心投影 投影线 集中于一点
平行投影 互相平行
下面两幅图中的投影线有什么区别？ 它们分别形成了什么投影？ 它们的投影线与投影面的位置关系有什么区别？
平行投影
投影线
互相平行
投影线与投影 投影线斜着 面的位置 照射投影面
平行投影
互相平行 投影线垂直 照射投影面
知识要点
投影线垂直于投影面产生的投影 叫做正投影。
固定投影面，改变小棒的摆放位置和方向， 它的影子分别发生了什么变化？
把下列物体与它们的投影用线连接起来：
【例1】（1）它们 是太阳的光线还是 灯光的光线?
它们是灯光的光线！
它们不是平行光线， 是发散光线
（2）下图是两棵小树在同一时刻的影子.请你在图中画出 形成树影的光线.它们是太阳的光线下形成的还是灯光下 形成的?画出同一时刻旗杆的影子,并与同伴交流这样做的 理由.
一般由平行光线形成的投影是平行投影。 3. 中心投影：
由同一点（电光源）发出的光线形成的投 影叫做中心投影。
4. 平行投影与中心投影的异同：
区别
形状
联系
光线 （物体与投影
面平行时）
平行投影 平行
中心投影
从一点 发出
全等
都是物体在光线的
照射下，在某个平
放大
面内形成的影子
（位似变换） （即都是投影）
投影与视图知识点总结
投影与视图知识点总结投影与视图主要涉及到平行投影、透视投影、三维图形的多视图投影，各种视图对应的关系等。
在本文中，我们将对这些概念进行详细的讨论，并深入探讨它们在工程学和设计领域中的应用。
一、平行投影平行投影是投影中最基本的一种类型。
它是通过平行光线将三维对象投影到二维平面上的过程。
在平行投影中，光线是平行的，因此投影到平面上的图形保持了原始对象的大小和形状。
在工程图纸中，平行投影通常用于绘制多视图投影和透视投影。
在建筑设计中，平行投影也经常用于绘制建筑平面图和立面图等。
平行投影对于工程设计师和建筑师来说是非常重要的，因为它能够准确地表达三维对象的形状和尺寸，在设计和制造过程中起到至关重要的作用。
二、透视投影透视投影是一种通过透视原理将三维对象投影到二维平面上的过程。
在透视投影中，光线不再是平行的，而是会汇聚到一个点上，因此投影到平面上的图形会呈现出远近关系和透视效果。
透视投影常常用于绘制逼真的图像，如绘画、摄影和电影等。
在工程设计中，透视投影往往用于展示设计概念和效果图，以便更好地向客户展示设计方案和效果。
在建筑设计中，透视投影也经常用于绘制逼真的建筑效果图和室内设计图。
透视投影对于产品设计师、室内设计师和广告设计师来说是非常重要的，因为它能够更好地展示设计概念和效果，让客户更好地理解和接受设计方案。
三、多视图投影多视图投影是一种通过多个视图来描述三维对象的投影方法。
在多视图投影中，三维对象通常被投影到正面视图、顶视图和侧视图等不同的平面上，从而得到多个视图来描述对象的形状和尺寸。
多视图投影是工程图纸中常用的一种投影方法，它能够全面准确地表达对象的各个方面，从而为设计和制造提供必要的信息。
在多视图投影中，正面视图、底视图和侧视图等不同的视图之间有一定的关系，设计师需要根据这些关系来确定各个视图的尺寸和位置。
多视图投影对于工程师和设计师来说是非常重要的，因为它能够为设计和制造提供必要的信息，帮助他们更好地理解并表达对象的形状和尺寸。
投影与视图知识点总结
投影与视图知识点总结在我们的日常生活和学习中，投影与视图是一个重要的数学概念，它不仅在数学领域有着广泛的应用，在工程、建筑、设计等实际领域也发挥着关键作用。
接下来，让我们一起深入了解投影与视图的相关知识点。
一、投影投影是光线（投射线）通过物体，向选定的面（投影面）投射，并在该面上得到图形的方法。
1、中心投影由同一点（点光源）发出的光线形成的投影叫做中心投影。
比如，夜晚路灯下的人影就是中心投影的例子。
其特点是：等长的物体平行于地面放置时，在灯光下，离点光源越近的物体的影子越短，离点光源越远的物体的影子越长。
2、平行投影由平行光线（太阳光线）形成的投影称为平行投影。
平行投影又分为正投影和斜投影。
正投影是指投射线垂直于投影面的平行投影。
在平行投影中，同一时刻，不同物体的物高和影长成比例。
二、视图视图是将物体按正投影向投影面投射所得到的图形。
1、三视图三视图包括主视图、俯视图和左视图。
主视图：从物体的前面向后面投射所得的视图。
俯视图：从物体的上面向下面投射所得的视图。
左视图：从物体的左面向右面投射所得的视图。
三视图的位置关系：主视图在上方，俯视图在主视图的正下方，左视图在主视图的正右方。
三视图的大小关系：长对正、高平齐、宽相等。
即主视图与俯视图的长相等，主视图与左视图的高相等，俯视图与左视图的宽相等。
2、常见几何体的三视图（1）正方体：三视图都是正方形。
（2）长方体：主视图、左视图是长方形，俯视图是长方形。
（3）圆柱：主视图、左视图是长方形，俯视图是圆。
（4）圆锥：主视图、左视图是三角形，俯视图是圆及圆心。
（5）球：三视图都是圆。
三、根据视图还原几何体根据三视图还原几何体时，要先分别根据主视图、俯视图和左视图想象几何体的前面、上面和左面的形状，然后综合起来考虑整体形状。
四、投影与视图的应用1、在建筑设计中，设计师需要通过绘制三视图来准确表达建筑物的形状和尺寸，以便施工人员能够按照设计进行施工。
2、在机械制造中，工程师需要根据零件的三视图来制造零件，确保零件的精度和质量。
《常考题》初中九年级数学下册第二十九章《投影与视图》知识点总结(含答案解析)
一、选择题1．如图，正方形ABCD 的边长为3cm ，以直线AB 为轴，将正方形旋转一周，所得几何体的主视图的面积是（ ）A ．29cmB ．29πcmC ．218πcmD ．218cm 2．如图所示的几何体的俯视图是（ ）A ．B ．C ．D ． 3．如图是一个由多个相同小正方体搭成的几何体的俯视图，图中所标数字为该位置小正方体的个数，则这个几何体的主视图是（ ）A ．B ．C ．D ． 4．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（ ）A ．12个B ．13个C ．14个D ．15个 5．一张矩形纸片在太阳光的照射下，在地面上的投影不可能是（ ） A ．正方形 B ．平行四边形 C ．矩形 D ．等边三角形 6．由m 个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m 能取到的最大值是（ ）A．6 B．5 C．4 D．37．一个几何体由若干大小相同的小立方块搭成，从它的正面、左面看到的形状图完全相同（如下图所示），则组成该几何体的小立方块的个数至少有（）A．3个B．4个C．5个D．6个8．下列各立体图形中，自己的三个视图都全等的图形有（）个①正方体；②球；③圆柱；④圆锥；⑤正六棱柱.A．1个B．2个C．3个D．4个9．如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是( )A．(1)(2)(3)(4) B．(4)(3)(2)(1) C．(4)(3)(1)(2) D．(2)(3)(4)(1)10．圆桌面（桌面中间有一个直径为1m的圆洞）正上方的灯泡（看作一个点）发出的光线照射平行于地面的桌面后，在地面上形成如图所示的圆环形阴影．已知桌面直径为2m，桌面离地面1m，若灯泡离地面2m，则地面圆环形阴影的面积是（）A．2πm2B．3πm2C．6πm2D．12πm211．如图所示是某几何体从三个方向看到的图形，则这个几何体是()A．三棱锥B．圆柱C．球D．圆锥12．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A ．7B ．8C ．9D ．1013．如图是由一些完全相同的小立方块搭成的几何体的三种视图．搭成这个几何体所用的小立方块的个数是（ ）A ．5个B ．6个C ．7个D ．8个14．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（ ）A ．12πB ．6πC ．12π+D ．6π+ 15．下面四个立体图形，从正面、左面、上面对空都不可能看到长方形的是( ) A ． B ． C ． D ．二、填空题16．如图是由一些相同的小正方体构成的立体图形从三个方向看到的图形，那么构成这个立体图形的小正方体有_______个.17．棱长是1cm 的小立方体组成如图所示的几何体，那么这个几何体的表面积是____________．18．如图是由几个小立方块所搭成几何体的从上面、从正面看到的形状图．这样搭建的几何体最多需要__________个小立方块．19．如图，用棱长为1cm的小立方块组成一个几何体，从正面看和从上面看得到的图形如图所示，则这样的几何体的表面积的最小值是__cm2．20．如图，一根直立于水平地面的木杆AB在灯光下形成影子AC（AC＞AB），当木杆绕点A按逆时针方向旋转，直至到达地面时，影子的长度发生变化．已知AE＝5m，在旋转过程中，影长的最大值为5m，最小值3m，且影长最大时，木杆与光线垂直，则路灯EF的高度为_____ m．21．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．22．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.23．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD等于2米，若树根到墙的距离BC等于8米，则树高AB等于___米．24．如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．25．如图，是由一些相同的小正方体构成的立体图形的三视图这些相同的小正方体的个数是______．26．如图，在A 时测得某树的影长为4米，在B 时测得该树的影长为9米，若两次日照的光线互相垂直，则该树的高度为___________米.三、解答题27．晚上，小亮在广场乘凉，图中线段AB 表示站立在广场上的小亮，线段PO 表示直立在广场上的灯杆，点P 表示照明灯．（1）请你在图中画出小亮在照明灯P 照射下的影子BC （请保留作图痕迹，并把影子描成粗线）；（2）如果小亮的身高 1.6AB m =，测得小亮影长2BC m =，小亮与灯杆的距离13BO m =，请求出灯杆的高PO ．28．树AB 和木杆CD 在同一时刻的投影如图所示，木杆CD 高2m ，影子DE 长3m ；若树的影子BE 长7m ，则树AB 高多少m ？29．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图．（2）根据三视图，这个组合几何体的表面积为多少个平方单位？（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中．30．如图1，是一个由正方体截成的几何体，请在图2的网格中依次画出这个几何体从正面、上面、和左面看到的几何体的平面图形．。
九年级数学下册第二十九章《投影与视图》综合知识点总结(含答案)
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c22．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（）A．B．C．D．3．由m个相同的正方体组成一个立体图形，下面的图形分别是从正面和上面看它得到的平面图形，则m能取到的最大值是（）A．6 B．5 C．4 D．34．如图，是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方体的个数，则这个几何体的主视图(从正面看)是()A．B．C．D．5．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时6．小乐用一块长方形硬纸板在阳光下做投影实验，通过观察，发现这块长方形硬纸板在平整的地面上不可能出现的投影是（）A．三角形B．线段C．矩形D．平行四边形7．如图，将一个小球摆放在圆柱上底面的正中间，则该几何体的俯视图是()A．B．C．D．8．下面的三视图对应的物体是（）A．B．C．D．9．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m10．下列命题是真命题的是（）A．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为2:3B．如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9C．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为2:3D．如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为4:911．如图所示几何体的左视图是（）A．B．C．D．12．如图是由5个大小相同的正方体组成的几何体，则该几何体的主视图是（）A．B．C．D．13．如图是有一些相同的小正方体构成的立体图形的三视图．这些相同的小正方体的个数是（）A．4 B．5 C．6 D．714．如图是由若干个相同的小立方体搭成的几何体的俯视图和左视图,则小立方体的个数不可能是()A．6个B．7个C．8个D．9个第II卷（非选择题）请点击修改第II卷的文字说明参考答案二、填空题15．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是______________16．如图，数学兴趣小组的小颖想测量教学楼前的一棵树的树高，下午课外活动时她测得一根长为1m的竹竿的影长是0.5m，但当她马上测量树高时，发现树的影子不全落在地面上，有一部分影子落在教学楼的墙壁上（如图），她先测得留在墙壁上的影高为1m，又测得地面的影长为1.5m，请你帮她算一下，树高为______．17．某几何体从三个方向看到的图形分别如图，则该几何体的体积为___________.18．棱长是1cm的小立方体组成如图所示的几何体，那么这个几何体的表面积是____________．19．一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状如下，那么搭成这样一个几何体，最少需要_____个这样的小立方块，最多需要_____个这样的小立方块．20．如图是某几何体的三视图，则该几何体左视图的面积为_________．21．小新的身高是1.7m，他的影子长为5.1m，同一时刻水塔的影长是42m，则水塔的高度是_____m．22．如图，由五个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体的主视图和左视图的面积之和是_____．23．如图，是由一些相同的小正方体构成的立体图形的三视图这些相同的小正方体的个数是______．24．一天，小青想利用影子测量校园内一根旗杆的高度，在同一时刻内，小青的影长为2米，旗杆的影长为20米，若小青的身高为1.60米，则旗杆的高度为__________米.25．一个几何体由几个大小相同的小正方体搭成，这个几何体的俯视图和左视图如图所示，则这个几何体中小正方体的个数最少是________个．26．由一些完全相同的小正方体组成的几何体，从正面看和左面看的图形如图所示，则组成这个几何体的小正方体的个数至少是_____个．三、解答题27．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB的长．28．把棱长为1cm的若干个小正方体摆放成如图所示的几何体，然后在露出的表面上涂上颜色(不含底面)()1该几何体中有多少个小正方体？()2画出从正面看到的图形；()3写出涂上颜色部分的总面积.29．如图各图是棱长为1cm的小正方体摆成的，如图①中,从正面看有1个正方形，表面积为6cm2；如图②中,从正面看有3个正方形，表面积为18cm2；如图③，从正面看有6个正方形，表面积为36cm2；…(1)第6个图中，从正面看有多少个正方形?表面积是多少?(2)第n个图形中，从正面看有多少个正方形?表面积是多少?30．用六个小正方体搭成如图的几何体，请画出该几何体从正面，左面，上面看到的图形．参考答案【参考答案】一、选择题1．D2．C3．B4．B5．A6．A7．C8．D9．A10．B11．B12．D13．B14．D二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+616．4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的所以竹竿的高与其影子的比值和树高与其影子的比值相同利用这个结论可以求出树高【详解】解：如图所示：过点D作DC⊥AB于点C连接AE由题17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定18．36cm2【分析】从上面看到6个正方形从正面和右面可看到6个正方形从两个侧后面可看到6个正方形从底面可到到6个正方形面积相加即为所求【详解】从上面看到的面积为6从正面和右面看到的面积为从两个侧后面看19．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个20．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考21．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m22．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为723．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△ECD∴解25．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正26．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小三、解答题27．28．29．30．【参考解析】一、选择题1．D解析：D【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．2．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．3．B解析：B【分析】根据主视图和俯视图分析每行每列小正方体最多的情况，即可得出答案．【详解】由题中所给出的主视图知物体共两列，且左侧一列高两层，右侧一列最高一层；由俯视图可知左侧两行，右侧一行，于是，可确定右侧只有一个小正方体，而左侧可能是一行单层一行两层，可能两行都是两层．最多的情况如图所示，所以图中的小正方体最多5块．故选：B．【点睛】本题考查根据三视图判断小正方体个数，需要一定空间想象力，熟练掌握主视图与俯视图的定义是解题的关键．4．B解析：B【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有4列，从左到右分别是1，2，3，2个正方形．【详解】由俯视图中的数字可得：主视图有4列，从左到右分别是1，2，3，2个正方形．故选B．【点睛】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．5．A解析：A【分析】根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长可知．【详解】解：根据从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．可知影子最长的时刻为上午8时．故选A．【点睛】本题考查平行投影的特点和规律．在不同时刻，同一物体的影子的方向和大小可能不同，不同时刻物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚影子的指向是：西-西北-北-东北-东，影长由长变短，再变长．6．A【分析】根据平行投影的性质进行分析即可得出答案．【详解】将长方形硬纸的板面与投影线平行时，形成的影子为线段；将长方形硬纸板与地面平行放置时，形成的影子为矩形；将长方形硬纸板倾斜放置形成的影子为平行四边形；由物体同一时刻物高与影长成比例，且长方形对边相等，故得到的投影不可能是三角形． 故选A ．【点睛】本题考查了投影与视图的有关知识，是一道与实际生活密切相关的热点试题，灵活运用平行投影的性质是解题的关键．7．C解析：C【解析】分析：俯视图就是要从问题的正上方往下看，相当于把物体投影到平面.详解：圆柱体和球体投影到平面以后都是圆形，故排除A,因为圆形的轮廓线都是可以看到的，所以选C.点睛：三视图中，可以看到的轮廓线，要化成实线，看不到的轮廓线，要化成虚线. 8．D解析：D【解析】解：从俯视图可以看出直观图的下面部分为三个长方体，且三个长方体的宽度相同．只有D 满足这两点．故选D ．点睛：本题主要考查学生对图形的三视图的了解及学生的空间想象能力．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 10．B【分析】根据相似三角形的性质分别对每一项进行分析即可．【详解】解：A、如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9，是假命题；B、如果两个三角形相似，相似比为4:9，那么这两个三角形的周长比为4:9，是真命题；C、如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为16:81，是假命题；D、如果两个三角形相似，相似比为4:9，那么这两个三角形的面积比为16:81，是假命题；故选B．【点睛】此题考查了命题与定理，用到的知识点是相似三角形的性质，关键是熟练掌握有关性质和定理．11．B解析：B【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．12．D解析：D【解析】【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【详解】从正面看易得第一层左侧有1个正方形，第二层有3个正方形．故选D．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．13．B解析：B【解析】根据题意可知：第一行第一列只能有1个正方体，第二列有3个正方体，第一行第3列有1个正方体，共需正方体1+3+1=5．故选B．14．D解析：D【解析】由俯视图可得得最底层有5个立方体，由左视图可得第二层最少有1个立方体，最多有3个立方体，所以小立方体的个数可能是6个或7个或8个，小立方体的个数不可能是9．故选D．点睛：本题主要考查了三视图的应用，掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．注意俯视图中有几个正方形，底层就有几个立方体．二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+6解析：11【分析】易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=5，5+6=11，故答案为：11．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的所以竹竿的高与其影子的比值和树高与其影子的比值相同利用这个结论可以求出树高【详解】解：如图所示：过点D作DC⊥AB于点C连接AE由题解析：4m【分析】首先要知道在同一时刻任何物体的高与其影子的比值是相同的，所以竹竿的高与其影子的比值和树高与其影子的比值相同，利用这个结论可以求出树高．【详解】解：如图所示：过点D作DC⊥AB于点C，连接AE，由题意可得：DE=BC=1m ，BE=1.5m ，∵一根长为1m 的竹竿的影长是0.5m ，∴AC=2CD=3m ，故AB=3+1=4（m ）．故答案为4m ．【点睛】此题主要考查了平行投影，解题的关键要知道竹竿的高与其影子的比值和树高与其影子的比值相同．17．3π【分析】由三视图可得这个几何体为圆柱利用圆柱的体积公式求解即可【详解】由三视图可得此几何体为圆柱所以圆柱的体积为3×π•()2=3π故答案为3π【点睛】本题考查了与三视图有关的计算根据三视图确定解析：3π.【分析】由三视图可得这个几何体为圆柱，利用圆柱的体积公式求解即可.【详解】由三视图可得，此几何体为圆柱，所以圆柱的体积为3×π•(22 )2=3π， 故答案为3π.【点睛】本题考查了与三视图有关的计算，根据三视图确定这个几何体为圆柱是解决问题的关键. 18．36cm2【分析】从上面看到6个正方形从正面和右面可看到6个正方形从两个侧后面可看到6个正方形从底面可到到6个正方形面积相加即为所求【详解】从上面看到的面积为6从正面和右面看到的面积为从两个侧后面看 解析：36cm 2【分析】从上面看到6个正方形，从正面和右面可看到62⨯个正方形，从两个侧后面可看到62⨯个正方形，从底面可到到6个正方形，面积相加即为所求.【详解】从上面看到的面积为62116cm ⨯⨯=，从正面和右面看到的面积为2621112cm ⨯⨯⨯=，从两个侧后面看到的面积为2621112cm ⨯⨯⨯=，从底面看到的面积为62116cm ⨯⨯=， 那么这个几何体的表面积为6+12+12+6=362cm .【点睛】本题考查了几何体的表面积，解决问题的关键是分别从各个视角求出面积，然后相加即可. 19．68【解析】【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由主视图可得第二层立方体的可能的个数相加即可【详解】综合主视图和俯视图这个几何体的底层有4个小正方体第二层最少有2个最多有4个解析：6 8【解析】【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，至多需要小正方体木块的个数为：4+4=8个，故答案为6，8．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．20．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．21．14【分析】设水塔的高为xm根据同一时刻平行投影中物体与影长成正比得到x：42=17：51然后利用比例性质求x即可【详解】设水塔的高为xm根据题意得x:42=17:51解得x=14即水塔的高为14m解析：14．【分析】设水塔的高为xm，根据同一时刻，平行投影中物体与影长成正比得到x：42=1.7：5.1，然后利用比例性质求x即可．【详解】设水塔的高为xm，根据题意得x:42=1.7:5.1，解得x=14，即水塔的高为14m.故答案为14.【点睛】本题考查了平行投影的知识，解题的关键是熟练的掌握投影的性质与运用.22．7【解析】该几何体的主视图的面积为1×1×4=4左视图的面积是1×1×3=3所以该几何体的主视图和左视图的面积之和是3+4=7故答案为7解析：7【解析】该几何体的主视图的面积为1×1×4=4，左视图的面积是1×1×3=3，所以该几何体的主视图和左视图的面积之和是3+4=7，故答案为7.23．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图解析：5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体．考点：几何体的三视图24．16【分析】易得△AOB∽△ECD利用相似三角形对应边的比相等可得旗杆OA的长度【详解】解：∵OA⊥DACE⊥DA∴∠CED=∠OAB=90°∵CD∥OE∴∠CDA=∠OBA∴△AOB∽△EC D∴解解析：16【分析】易得△AOB∽△ECD，利用相似三角形对应边的比相等可得旗杆OA的长度．【详解】解：∵OA⊥DA，CE⊥DA，∴∠CED=∠OAB=90°，∵CD∥OE，∴∠CDA=∠OBA，∴△AOB∽△ECD，∴CE OA16OA==，,DE AB220解得OA=16．故答案为16．25．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正解析：5【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由左视图可得第二层所须小正方体最少的个数，相加即可得答案．【详解】由俯视图和左视图可知此几何体有2层，第一层有4个小正方体，第二层最少有1个小正方体，∴这个几何体中小正方体的个数最少是5个，故答案为：5【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．26．4【分析】根据图示可知该几何体有2层由俯视图可得第一层小正方图的个数由主视图可得第二层小正方体的可能的个数即可解决问题【详解】由俯视图易得最底层有3个小正方体由主视图易得第二层最少有1个最多有2个小解析：4【分析】根据图示可知，该几何体有2层，由俯视图可得第一层小正方图的个数，由主视图可得第二层小正方体的可能的个数，即可解决问题.【详解】由俯视图易得，最底层有3个小正方体，由主视图易得，第二层最少有1个，最多有2个小正方体，那么搭成这个几何体的小正方体最少为3+1=4个，最多为3+2=5个故答案为：4【点睛】本题考查了从不同方向观察几何体，难度适中，熟练掌握根据主视图和俯视图确定小正方体的个数是解题关键.三、解答题27．（1）正三棱柱，72；（2）见解析；（3）23 【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得； （2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=．AB ∴长23．【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．28．（1）14个；（2）见解析；（3）33cm2【分析】（1）该几何体中正方体的个数为最底层的9个，加上第二层的4个，再加上第三层的1个；（2）主视图从上往下三行正方形的个数依次为1，2，3；（3）涂上颜色部分的总面积可分上面，前面，后面，左面，右面，相加即可．【详解】解：（1）该几何体中正方体的个数为9+4+1=14个；（2）；（3）前面，后面，左面，右面分别有1+2+3=6个面，上面有1+3+5=9个面，共有6×4+9=33个面所以，涂上颜色部分的总面积是：1×1×33=33（cm2）．【点睛】考查几何体三视图的画法及有关计算；有规律的找到正方体的个数和计算露出部分的总面积是解决本题的关键．29．（1）126cm2；（2）3n（n＋1）cm2．【分析】（1）由题意知，第4个图共有1＋3＋6＋10＝20个，从正面看有10个正方形，第5个图共有1＋3＋6＋10＋15＝35个，从正面看有15个正方形，即可推出第6个图形的正方体和正面看到的正方形个数；（2）由题意知，从正面看有（1＋2＋3＋4＋…＋n）个正方形，即可得出其表面积．【详解】（1）由题意可知，第6个图中，从正面看有1＋2＋3＋4＋5＋6＝21个正方形，表面积为：21×6＝126cm2；（2）由题意知，从正面看到的正方形个数有（1＋2＋3＋4＋…＋n）＝(1)2n n+个，表面积为：(1)2n n+×6＝3n（n＋1）cm2．【点睛】本题主要考查了平面图形的有规律变化，要求学生通过观察图形，分析、归纳发现其中的规律，并应用规律解决问题．30．【解析】【分析】从正面看为两层,下面是三个小正方形,上面最左边一个小正方形;从左边看分两层,下面是三个小正方形,上面中间一个小正方形;从上面看分三行,最上面一行最左边一个小正方形,中间三个小正方形,第三行最左边一个小正方形.【详解】如图所示:【点睛】本题主要考查简单几何体三视图,解决本题的关键是要熟练掌握观察三视图的方法.。
投影与视图知识点总结
投影与视图知识点总结
投影的定义：用光线照射物体，在某个平面（如地面、墙壁等）上得到的影子称为物体的投影。
照射光线称为投影线，而投影所在的平面称为投影面。
投影的类型：
平行投影：当光线是一组互相平行的射线时，例如太阳光或探照灯光，由此形成的投影称为平行投影。
中心投影：由同一点（点光源）发出的光线形成的投影称为中心投影。
正投影：当投影线垂直于投影面时产生的投影称为正投影。
物体的正投影的形状、大小与其相对于投影面的位置有关。
视图的概念：视图是一个虚拟的表，它基于一个或多个表的查询结果提供逻辑展现。
用户可以通过视图按照需要从数据库中获取部分数据，而不是直接访问底层的物理表。
视图不存储任何实际数据，可以看作是数据库表的一个抽象或逻辑上的表。
三视图：在投影与视图中，三视图是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
这三个视图分别是：
俯视图：能反映物体的前面形状，是从物体的上面向下面投射所得的视图。
左视图：能反映物体的上面形状，是从物体的左面向右面投射所得的视图。
这些知识点在工程图、几何学模型、摄影技术、建筑设计、机械制图和地图制作等领域都有广泛的应用。
通过学习和理解这些概念，可以更好地应用它们于实际场景中。
人教版数学九年级下册：第二十九章《投影与视图》知识点
第29章投影与三视图一、目标与要求1.会从投影的角度理解视图的概念2.会画简单几何体的三视图3.通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系4.明确正投影与三视图的关系5.经历探索简单立体图形的三视图的画法，能识别物体的三视图6.培养动手实践能力，发展空间想象能力。
二、知识框架四、重点、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图，能够做出简单立体图形的三视图的画法。
难点：对三视图概念理解的升华及正确画出三棱柱的三视图，三视图中三个位置关系的理解。
四、中考所占分数及题型分布本章在中考中会出1道选择或者填空，也有可能不出。
在简答题中会在几何题中穿插应用，本章约占3-5分。
第29章 投影与三视图29.1 投影1.投影：用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。
2.平行投影：有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影.3.中心投影：由同一点（点光源发出的光线）形成的投影叫做中心投影。
4.正投影：投影线垂直于投影面产生的投影叫做正投影。
例.把一根直的细铁丝(记为线段AB)放在三个不同位置：(1)铁丝平行于投影面；(2)铁丝倾斜于投影面；(3)铁丝垂直于投影面(铁丝不一定要与投影面有公共点).三种情形下铁丝的正投影各是什么形状？通过观察、测量可知：(1)当线段AB 平行于投影面P 时，它的正投影是线段11A B ，线段与它的投影的大小关系为11AB A B =；(2)当线段AB 倾斜于投影面P 时，它的正投影是线段22A B ，线段与它的投影的大小关系为22AB A B =；(3)当线段AB 垂直于投影面P 时，它的正投影是一个点3A .例.把一正方形硬纸板P （记正方形ABCD ）放在三个不同位置：（1）纸板平行于投影面；（2）纸板倾斜于投影面；（3）纸板垂直于投影面。
初三数学：投影与视图知识点归纳
初三数学：投影与视图知识点归纳一、知识要点1、投影(1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)，照射光线叫做投影线，投影所在的平面叫做投影面。
(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。
由平行光线形成的投影是平行投影(parallel projection).(3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。
(4)正投影:投影线垂直于投影面产生的投影叫做正投影。
注:物体正投影的形状、大小与它相对于投影面的位置有关。
2、三视图(1)三视图:是指观测者从三个不同位置观察同一个空间几何体而画出的图形。
将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。
一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。
(2)特点:一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。
三视图是从加速度学习网我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
二、经验之谈:多读两遍吧!有兴趣的同学可以多画图观察。
九年级数学下册第二十九章《投影与视图》综合知识点总结(培优提高)
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．“圆柱与球的组合体”如下图所示，则它的三视图是（）A．B．C．D．2．如图，是由一些大小相同的小正方体组成的几何体的主视图和俯视图，则组成这个几何体的小正方体最多块数是（）A．9 B．10 C．11 D．123．如图所示，该几何体的主视图为（）A ．B ．C ．D ． 4．如图所示的几何体的主视图是（ ）A ．B ．C ．D ． 5．如图由5个相同的小正方体组成的-个立体图形，其俯视图是（ ）A ．B ．C ．D ．6．用大小和形状完全相同的小正方体木块搭成一-个几何体，使得它的正视图和俯视图如图所示,则搭成这样的一个几何体至少需要小正方体木块的个数为( )A ．22个B ．19个C ．16个D ．13个7．如图是一个几何体的三视图（图中尺寸单位：cm ），根据图中所示数据求得这个几何体的侧面积是（ ）A ．212cmB ．()212πcm +C ．26πcmD ．28πcm 8．如图所示，所给的三视图表示的几何体是（ ）A．圆锥B．四棱锥C．三棱锥D．三棱柱9．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m10．如图所示是某几何体从三个方向看到的图形，则这个几何体是()A．三棱锥B．圆柱C．球D．圆锥11．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）A．3个B．4个C．5个D．6个12．一个几何体由一些大小相同的小正方体组成，如图是它的主视图和左视图，那么组成该几何体所需小正方体的个数最少为()A．4 B．5C．6 D．713．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．14．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．二、填空题15．已知：如图是由若干个大小相同的小正方体所搭成的几何体从正面、左面和上面看到的形状图，则搭成这个几何体的小正方体的个数是_______．16．如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有乙滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外币A处到达内壁B处的最短距离为_______．17．如图，身高1.6米的小丽在阳光下的影长为2米，在同一时刻，一棵大树的影长为8米，则这棵树的高度为_____米．18．如图是某几何体的三视图，则该几何体左视图的面积为_________．19．一个几何体的主视图和俯视图如图所示，若这个几何体最多有m个小正方体组成，最少有n个小正方体组成，m+n＝_____．20．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.21．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．22．如图，正三棱柱的底面周长为9，截去一个底面周长为3的正三棱柱，所得几何体的俯视图的周长是____．23．如图，△ABC与△A′B′C′是位似图形，且顶点都在格点上，则位似中心的坐标是__．24．桌上摆着一个由若干个相同正方体组成的几何体，其主视图和左视图如图所示，这个几何体最多可以由___________个这样的正方体组成.25．由n个相同的小正方体堆成的几何体，其视图如下所示，则n的最大值是_____．26．将四个棱长为1的正方体如图摆放，则这个几何体的表面积是________.三、解答题27．如图，若干个完全相同的小正方体堆成一个几何体．（1）请在图中方格中画出该几何体的左视图和俯视图．（2）用若干小立方体搭一个几何体，使得它的左视图和俯视图与你在方格中所画的一致，则这样的几何体最多要个小立方块．（3）若小正方体的棱长为1cm，如果将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，求需喷漆部分的面积．28．如图，AB和DE直立在地面上的两根立柱，已知AB=5m,某一时刻AB在太阳光下的影子长BC=3m．（1）在图中画出此时DE在太阳光下的影子EF；（2）在测量AB影子长时，同时测量出EF=6m，计算DE的长．29．用5个棱长为1的正方体组成如图所示的几何体.(1)该几何体的体积是立方单位，表面积是平方单位(包括底面积);(2)请在方格纸中用实线画出它的三个视图.30．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图①，格中的数字表示该位置的小立方块的个数．（1）请在下面方格纸图②中分别画出这个几何体的主视图和左视图．（2）根据三视图，这个组合几何体的表面积为多少个平方单位？（包括底面积）（3）若上述小立方块搭成的几何体的俯视图不变，如图③，各位置的小立方块个数可以改变（总数目不变），则搭成这样的组合几何体中的表面积最大（包括底面积）仿照图①，将数字填写在图③的正方形中．【参考答案】一、选择题1．A2．C3．B4．C5．C6．D7．C8．D9．A10．D11．B12．B13．B14．A二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几16．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF的对称点A′连接A′B则A′B即为最短距离根据勾股定理17．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键18．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考19．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝20．4或5【解析】如图方块有4或5块21．6【解析】符合条件的最多情况为：即最多为2+2+2=622．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体23．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为1325．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键三、解答题27．28．29．30．【参考解析】一、选择题1．A解析：A【分析】根据几何体三视图的定义即可得．【详解】从正面看和从左面看得到的平面图形都是一个圆和一个矩形的组合图形，从上面看得到的平面图形是一个圆环，观察四个选项可知，只有选项A符合，故选：A．【点睛】本题考查了几何体的三视图，熟练掌握定义是解题关键．2．C解析：C【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，再根据主视图与俯视图得出答案．【详解】解：根据几何体的主视图和俯视图，可以得出那个主视图看最少5个，那个俯视图看，最左边正方形前后可以有三列，分别有三个⨯+个．故最多有332=11故选C．【点睛】本题考查了三视图的应用，根据从俯视图看，最左边正方形前后可以有三列，分别有三个从而得出答案是解决问题的关键．3．B解析：B【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．4．C解析：C【分析】根据三视图的定义，主视图是底层有两个正方形，左侧有三层，即可得到答案.【详解】解：由题图可知，主视图为故选：C【点睛】本题考查了简单几何体的三视图，解题的关键是熟练掌握三视图的定义.5．C解析：C【分析】根据立体图形三视图的性质进行判断即可．【详解】根据立体图形三视图的性质，该立体图形的俯视图为故答案为：C．【点睛】本题考查了立体图形的三视图，掌握立体图形三视图的性质是解题的关键．6．D解析：D【分析】先根据俯视图判断出这个几何体的行列数，然后根据正视图推算每列小正方体的最少个数，最后将各列的小正方体个数求和即可得．【详解】由俯视图可得，这个几何体共有3行3列，其中左边一列有2行，中间一列有2行，右边一列有3行由正视图可得，左边一列2行中的最高层数为2，则这列小正方体最少有213+=个中间一列2行中的最高层数为3，则这列小正方体最少有314+=个右边一列3行中的最高层数为4，则这列小正方体最少有4116++=个因此，这个几何体的一种可能的摆放为2,3,41,1,10,0,1（数字表示所在位置小正方体的个数），小正方体最少有34613++=个故选：D．【点睛】本题考查了三视图（俯视图、正视图）的定义，根据俯视图和正视图得出几何体的实际可能摆放是解题关键．另一个重要概念是左视图，这是常考知识点，需掌握．7．C解析：C【分析】根据三视图确定该几何体是圆柱体，再计算圆柱体的侧面积．【详解】先由三视图确定该几何体是圆柱体，底面半径是2÷2＝1cm，高是3cm．所以该几何体的侧面积为2π×1×3＝6π（cm2）．故选C．【点睛】此题主要考查了由三视图确定几何体和求圆柱体的侧面积，关键是根据三视图确定该几何体是圆柱体．8．D解析：D【解析】分析：由左视图和俯视图可得此几何体为柱体，根据主视图是三角形可判断出此几何体为正三棱柱．详解：∵左视图和俯视图都是长方形，∴此几何体为柱体，∵主视图是一个三角形，∴此几何体为三棱柱．故选D ．点睛：考查了由三视图判断几何体，用到的知识点为：由左视图和俯视图可得几何体是柱体，锥体还是球体，由主视图可确定几何体的具体形状．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 10．D解析：D【解析】试题∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是一个圆，∴此几何体为圆锥．故选D ．11．B解析：B【解析】试题根据俯视图而得出，第一行第一列有2个正方形，第二列有1个正方体，第二行第二列有1个正方体，共需正方体2+1+1=4.故选B.12．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，所以图中的小正方体最少3+2=5块．故选B．【点睛】本题主要考查三视图的相关知识：主视图主要确定物体的长和高，左视图确定物体的宽和高，俯视图确定物体的长和宽．13．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．【详解】A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．14．A解析：A【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．二、填空题15．【分析】根据主视图和俯视图判断几何体的底层的正方体的个数根据主视图和左视图判断几何体的第二和第三层的正方体的个数计算即可【详解】解：从主视图和俯视图可知几何体的底层有4个正方体从主视图和左视图可知几解析：6【分析】根据主视图和俯视图判断几何体的底层的正方体的个数，根据主视图和左视图判断几何体的第二和第三层的正方体的个数，计算即可．【详解】解：从主视图和俯视图可知，几何体的底层有4个正方体，从主视图和左视图可知，几何体的第二和第三层各一个正方体，则搭成这个几何体的小正方体的个数为：4+1+1=6，故答案为：6．【点睛】本题考查的是由三视图判断几何体，掌握几何体的主视图、左视图和俯视图的概念是解题的关键．16．20cm【分析】将杯子侧面展开建立A关于EF的对称点A′根据两点之间线段最短可知A′B的长度即为所求【详解】解:如答图将杯子侧面展开作A关于EF 的对称点A′连接A′B则A′B即为最短距离根据勾股定理解析：20 cm．【分析】将杯子侧面展开，建立A关于EF的对称点A′，根据两点之间线段最短可知A′B的长度即为所求.【详解】解:如答图，将杯子侧面展开，作A关于EF的对称点A′，连接A′B，则A′B即为最短距离．根据勾股定理，得2222A B A D BD121620'='+=+=（cm）．故答案为：20cm.【点睛】本题考查了平面展开---最短路径问题，将图形展开，利用轴对称的性质和勾股定理进行计算是解题的关键．同时也考查了同学们的创造性思维能力．17．64【分析】根据平行投影同一时刻物长与影长的比值固定即可解题【详解】解：由题可知：解得：树高=64米【点睛】本题考查了投影的实际应用属于简单题熟悉投影概念列比例式是解题关键解析：6.4【分析】根据平行投影,同一时刻物长与影长的比值固定即可解题.【详解】解：由题可知：1.628树高,解得：树高=6.4米.【点睛】本题考查了投影的实际应用,属于简单题,熟悉投影概念,列比例式是解题关键.18．【解析】【分析】由视图知此几何体的侧视图为一个长方形故由题设条件求出侧视图的面积即可【详解】由几何体的主视图与俯视图可得几何体为三棱柱所以该几何体的左视图的面积为2×6＝12故答案为：【点睛】本题考解析：2【解析】【分析】由视图知，此几何体的侧视图为一个长方形，故由题设条件求出侧视图的面积即可．【详解】由几何体的主视图与俯视图可得，几何体为三棱柱，所以该几何体的左视图的面积为＝，故答案为：2．【点睛】本题考点是由三视图求几何体的面积、体积，考查对三视图的理解与应用，主要考查三视图与实物图之间的关系，用三视图中的数据还原出实物图的数据，再根据相关的公式求表面积与体积，本题求的是三视图中的侧视图面积，解决本题的关键是由题设条件得出侧视图的形状及侧视图的几何特征．求解本题的关键是准确熟练理解三视图的投影规则，其规则是：主视、俯视长对正；主视、左视高平齐，左视、俯视宽相等．19．16【分析】主视图俯视图是分别从物体正面上面看所得到的图形【详解】易得第一层有4个正方体第二层最多有3个正方体最少有2个正方体第三层最多有2个正方体最少有1个正方体M＝4＋3＋2＝9N＝4＋2＋1＝解析：16【分析】主视图、俯视图是分别从物体正面、上面看所得到的图形．【详解】易得第一层有4个正方体，第二层最多有3个正方体，最少有2个正方体，第三层最多有2个正方体，最少有1个正方体，M＝4＋3＋2＝9，N＝4＋2＋1＝7，所以M＋N＝9＋7＝16．故答案为：16．【点睛】此题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．20．4或5【解析】如图方块有4或5块解析：4或5【解析】如图方块有4或5块.21．6【解析】符合条件的最多情况为：即最多为2+2+2=6解析：6【解析】符合条件的最多情况为：即最多为2+2+2=622．8【解析】试题分析：根据从上边看得到的图形是俯视图可知从上边看是一个梯形：上底是1下底是3两腰是2周长是1+2+2+3=8故答案为8考点：1简单组合体的三视图；2截一个几何体解析：8【解析】试题分析：根据从上边看得到的图形是俯视图，可知从上边看是一个梯形：上底是1，下底是3，两腰是2，周长是1+2+2+3=8，故答案为8．考点：1、简单组合体的三视图；2、截一个几何体23．（90）【详解】根据位似图形的定义连接A′AB′B并延长交于(90)所以位似中心的坐标为(90)故答案为：(90)解析：（9，0）【详解】根据位似图形的定义，连接A′A，B′B并延长交于(9，0)，所以位似中心的坐标为(9，0)．故答案为：(9，0)．24．13【分析】主视图左视图是分别从物体正面左面看所得到的图形【详解】易得第一层最多有9个正方体第二层最多有4个正方体所以此几何体共有13个正方体故答案为13解析：13【分析】主视图、左视图是分别从物体正面、左面看，所得到的图形．【详解】易得第一层最多有9个正方体，第二层最多有4个正方体，所以此几何体共有13个正方体．故答案为13．25．18【分析】根据主视图和俯视图得出几何体的可能堆放从而即可得出答案【详解】综合主视图和俯视图底面最多有个第二层最多有个第三层最多有个则n 的最大值是故答案为：18【点睛】本题考查了三视图中的主视图和俯 解析：18【分析】根据主视图和俯视图得出几何体的可能堆放，从而即可得出答案．【详解】综合主视图和俯视图，底面最多有2327++=个，第二层最多有2327++=个，第三层最多有2024++=个则n 的最大值是77418++=故答案为：18．【点睛】本题考查了三视图中的主视图和俯视图，掌握三视图的相关概念是解题关键．26．18【分析】这个几何体的表面积是主视图左视图俯视图的面积和的2倍【详解】（3+3+3）×2=18故答案为18【点睛】本题考查了几何体的表面积的计算方法将问题转化为三视图面积和的2倍是解决问题的关键解析：18【分析】这个几何体的表面积是主视图、左视图、俯视图的面积和的2倍．【详解】（3+3+3）×2=18．故答案为18．【点睛】本题考查了几何体的表面积的计算方法，将问题转化为三视图面积和的2倍是解决问题的关键．三、解答题27．（1）见解析；（2）14；（3）230cm【分析】（1）从上面看得到从左往右3列正方形的个数依次为3，2，1，依此画出图形即可；从左面看得到从左往右3列正方形的个数依次为3，2，1，；依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最多个数相加即可；（3）数一数有多少个正方形露在外面即可求得面积．【详解】解：（1）如图所示：（2）由俯视图易得最底层有6个小立方块，第二层最多有5个小立方块，第三层最多有3个小立方块，所以最多有6+5+3=14个小立方块．故答案为：14；（3）若将图1中几何体的表面（不含几何体之间叠合部分及与地面接触的底面）喷上油漆，30cm，则需要喷6×2+6×2+6=30个小正方形，面积为230cm．故需喷漆部分的面积为2【点睛】本题考查了作图-三视图，用到的知识点为：三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形，俯视图决定底层立方块的个数，易错点是由左视图得到其余层数里最多的立方块个数．28．（1）详见解析；（2）10m【分析】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影；（2）易证△ABC∽△DEF，再根据相似三角形的对应边成比例进行解答即可.【详解】（1）连接AC，过点D作DF∥AC，交直线BC于点F，线段EF即为DE的投影．（2）∵AC∥DF，∴∠ACB=∠DFE，∵∠ABC=∠DEF=90°，∴△ABC∽△DEF，∴AB：DE=BC：EF，∵AB=5m，BC=3m，EF=6m，∴5：DE=3：6，∴DE=10m．【点睛】本题主要考查相似三角形的应用，解此题的关键在于熟练掌握相似三角形的判定与性质. 29．（1）5；22；（2）见解析.【分析】（1）根据几何体的形状得出立方体的体积和表面积即可；（2）主视图有3列，从左往右每一列小正方形的数量为2，1，1；左视图有2列，小正方形的个数为2，1；俯视图有3列，从左往右小正方形的个数为1，2，1．【详解】解：（1）几何体的体积：1×1×1×5=5（立方单位），表面积：小正方体被遮住的面有8个，所以表面积为：1×1×22=22（平方单位）；（2）如图所示：【点睛】此题主要考查了画几何体的三视图，关键是掌握三视图所看位置．30．（1）见解析；（2）24；（3）1，4，1；1，1，4；4，1，1，见解析【分析】（1）从正面看到的图形是两列，第一列有两个正方形，第二列有三个正方形；从左面看有两列，第一列有三个正方形，第二列有一个正方形．（2）根据三视图可以求出表面积，（3）要使表面积最大，则需满足两正方体重合的最少，将其中的两个位置各放1个，其余都放在剩下的位置上即可．【详解】解：（1）这个几何体的主视图和左视图如图所示：（2）俯视图知：上面共有3个小正方形，下面共有3个小正方形；由左视图知：左面共有4个小正方形，右面共有4个正方形；由主视图知：前面共有5个小正方形，后面共有5个正方形，故可得表面积为：2×（3+4+5）＝24；（3）要使表面积最大，则需满足两正方体重合的最少，此时俯视图为：【点睛】考查简单几何体的三视图，从三个方向看物体的形状实际就是从三个方向的正投影所得到的图形．。
2024中考数学一轮复习核心知识点精讲—投影与视图
2024中考数学一轮复习核心知识点精讲—投影与视图1.掌握平行投影和中心投影的区别和性质；2.根据简单几何体或简单组合几何体判断其三视图；3.掌握立体图形的展开与折叠。
考点1：投影1．投影：在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．考点2:视图1．视图：由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．【题型1：平行投影与中心投影】【典例1】（2021•绍兴）如图，树AB在路灯O的照射下形成投影AC，已知路灯高PO＝5m，树影AC＝3m，树AB与路灯O的水平距离AP＝4.5m，则树的高度AB长是（）A．2m B．3m C．m D．m【答案】A【解答】解：∵AB∥OP，∴△CAB∽△CPO，∴，∴，∴AB＝2（m），故选：A．【变式1-1】（2021•南京）如图，正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板．在灯光照射下，正方形纸板在地面上形成的影子的形状可以是（）A．B．C．D．【答案】D【解答】解：根据正方形纸板的一条对角线垂直于地面，纸板上方的灯（看作一个点）与这条对角线所确定的平面垂直于纸板，灯在纸板上方，∴上面两条边离点光源近，在同一投影面上的影子就长于下方离点光源远的两条边，∴上方投影比下方投影要长，故选：D．【变式1-2】（2020•贵阳）下列四幅图中，能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．【答案】C【解答】解：A、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以A选项错误；B、两棵小树的影子的方向相反，不可能为同一时刻阳光下影子，所以B选项错误；C、在同一时刻阳光下，树高与影子成正比，所以C选项正确．D、图中树高与影子成反比，而在同一时刻阳光下，树高与影子成正比，所以D选项错误；故选：C．【题型2：三视图】【典例2】（2023•德州）如图所示几何体的俯视图为（）A．B．C．D．【答案】C【解答】解：从上面看，是一个矩形，矩形的两边与矩形内部的圆相切．故选：C．【变式2-1】（2023•沈阳）如图是由5个相同的小立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解答】解：此几何体的主视图从左往右分3列，小正方形的个数分别是1，2，1．故选：A．【变式2-2】（2023•枣庄）榫卯是古代中国建筑、家具及其他器械的主要结构方式，是我国工艺文化精神的传承，凸出部分叫榫，凹进部分叫卯．如图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解答】解：如图所示的几何体的主视图如下：．故选：C．【变式2-3】（2023•青岛）一个正方体截去四分之一，得到如图所示的几何体，其左视图是（）A．B．C．D．【答案】D【解答】解：A、选项不符合三种视图，不符合题意；B、选项是主视图，不符合题意；C、选项是右视图，不符合题意；D、选项是左视图，符合题意；故选：D．【变式2-4】（2023•金华）某物体如图所示，其俯视图是（）A．B．C．D．【答案】B【解答】解：该物体的俯视图是：B．故选：B．【题型3：由三视图还原几何体】【典例3】（2023•淮安）如图是一个几何体的三视图，则该几何体的侧面积是（）A．12πB．15πC．18πD．24π【答案】B【解答】解：由三视图可知此几何体为圆锥，∵d＝6，h＝4，∴圆锥的母线长为＝5，∴圆锥的侧面积为：×6π×5＝15π，故选：B．【典例3-1】（2023•河北）如图1，一个2×2的平台上已经放了一个棱长为1的正方体，要得到一个几何体，其主视图和左视图如图2，平台上至少还需再放这样的正方体（）A．1个B．2个C．3个D．4个【答案】B【解答】解：平台上至少还需再放这样的正方体2个，故选：B．【变式3-2】（2023•呼和浩特）如图是某几何体的三视图，则这个几何体是（）A．B．C．D．【答案】C【解答】解：根据主视图可知，这个组合体是上、下两个部分组成且上下两个部分的高度相当，上面是长方形，可能是圆柱体或长方体，由左视图可知，上下两个部分的宽度相等，且高度相当，由俯视图可知，上面是圆柱体，下面是长方体，综上所述，这个组合体上面是圆柱体，下面是长方体，且宽度相等，高度相当，所以选项C中的组合体符合题意，故选：C．【变式3-3】（2023•湖北）如图是一个立体图形的三视图，该立体图形是（）A．三棱柱B．圆柱C．三棱锥D．圆锥【答案】D【解答】解：根据三视图的知识，正视图和左视图都为一个三角形，而俯视图为一个圆，故可得出这个图形为一个圆锥．故选：D．一．选择题（共8小题）1．用3个同样的小正方体摆出的几何体，从正面看到的形状图如图所示，则这个几何体可能是（）A．B．C．D．【答案】A【解答】解：A．从正面看到，底层是两个小正方形，上层的右边是一个小正方形，故本选项符合题意；B．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意；C．从正面看到，底层是两个小正方形，上层的左边是一个小正方形，故本选项不符合题意；D．从正面看到，是一行两个相邻的小正方形，故本选项不符合题意．故选：A．2．下列四个几何体中，从正面看和从上面看都是圆的是（）A．B．C．D．【答案】D【解答】解：A、圆柱的主视图是矩形、俯视图是圆，不符合题意；B、圆台主视图是等腰梯形，俯视图是圆环，不符合题意；C、圆锥主视图是等腰三角形，俯视图是圆和圆中间一点，不符合题意；D、球的主视图、俯视图都是圆，符合题意．故选：D．3．从正面、左面、上面观察某个立体图形，得到如图所示的平面图形，那么这个立体图形是（）A．B．C．D．【答案】C【解答】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：C．4．日晷是我国古代利用日影测定时刻的一种计时仪器，它由“晷面”和“晷针”组成．当太阳光照在日晷上时，晷针的影子就会投向晷面．随着时间的推移，晷针的影子在晷面上慢慢地移动，以此来显示时刻．则晷针在晷面上形成的投影是（）A．中心投影B．平行投影C．既是平行投影又是中心投影D．不能确定【答案】B【解答】解：晷针在晷面上形成的投影是平行投影．故选：B．5．下列四幅图形中，表示两棵小树在同一时刻同一地点阳光下的影子的图形可能是（）A．B．C．D．【答案】A【解答】解：两棵小树在同一时刻同一地点阳光下的影子的方向应该一致，树高与影长的比相等，所以A选项满足条件．故选：A．6．如图，在一间黑屋子的地面A处有一盏探照灯，当人从灯向墙运动时，他在墙上的影子的大小变化情况是（）A．变大B．变小C．不变D．不能确定【答案】B【解答】解：如图所示：当人从灯向墙运动时，他在墙上的影子的大小变化情况是变小．故选：B．7．如图是小红在一天中四个时刻看到的一棵树的影子的图，请你将它们按时间先后顺序进行排列（）A．①②③④B．①③④②C．②①④③D．④②①③【答案】D【解答】解：西为④，西北为②，东北为①，东为③，故其按时间的先后顺序为：④②①③．故选：D．8．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影长DE＝1.8m，窗户下檐到地面的距离BC ＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m【答案】A【解答】解：∵BE∥AD，∴△BCE∽△ACD，∴即＝且BC＝1，DE＝1.8，EC＝1.2∴＝∴1.2AB＝1.8，∴AB＝1.5m．故选：A．二．填空题（共1小题）9．一天下午，小红先参加了校运动会女子200m比赛，然后又参加了女子400m比赛，摄影师在同位置拍摄了她参加这两场比赛的照片，如图所示，则小红参加200m比赛的照片是图2．（填“图1”或“图2”）【答案】图2．【解答】解：图1中的人的影子比较长，所以图1中反映的时间比图2中反映的时间要晚，所以小红参加200m比赛的照片为图2．故答案为图2．三．解答题（共1小题）10．如图，是由若干个完全相同的小正方体组成的一个几何体．从正面、左面、上面观察该几何体，在方格图中画出你所看到的几何体的形状图．（用阴影表示）【答案】见解答．【解答】解：如图所示．一．选择题（共7小题）1．如图是一个正六棱柱的主视图和左视图，则图中a的值为（）A．B．4C．2D．【答案】D【解答】解：正六棱柱的底面如图所示，过点A作AH⊥BC于H．由题意得，2AH+BD＝4，∵∠BAC＝120°，AC＝AB，∴∠CAH＝∠BAH＝60°，∴∠ABH＝30°，∴AB＝2AH，∴4AH＝4，∴AH＝1，∴BH＝AH＝，∴a的值为，故选：D．2．如图所示的是由两个长方体组成的几何体，这两个长方体的底面都是正方形，则该几何体的俯视图是（）A．B．C．D．【答案】C【解答】解：该几何体的俯视图是．故选：C．3．如图所示是一个由若干个相同的正方体组成的几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是（）A．5个B．6个C．11个D．13个【答案】A【解答】解：底层正方体最少的个数应是3个，第二层正方体最少的个数应该是2个，因此这个几何体最少有5个小正方体组成，故选：A．4．如图，是圆桌正上方的灯泡O发出的光线照射桌面后，在地面上形成阴影（圆形）的示意图．已知桌面的直径为1.6m，桌面距离地面1m，若灯泡O距离地面3m，则地面上阴影部分的面积为（）A．0.64πm2B．2.56πm2C．1.44πm2D．5.76πm2【答案】C【解答】解：如图设C，D分别是桌面和其地面影子的圆心，CB∥AD，∴△OBC∽△OAD∴＝，而OD＝3，CD＝1，∴OC＝OD﹣CD＝3﹣1＝2，BC＝×1.6＝0.8，∴＝，∴AD＝1.2，＝π×1.22＝1.44πm2，∴S⊙D即地面上阴影部分的面积为1.44πm2．故选：C．5．如图，上下底面为全等的正六边形礼盒，其主视图与左视图均由矩形构成，主视图中大矩形边长如图所示，左视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为（）A．320cm B．395.2cm C．297.9cm D．480cm【答案】C【解答】解：根据题意，作出实际图形的上底，如图：AC，CD是上底面的两边．则AC＝40÷2＝20（cm），∠ACD＝120°，作CB⊥AD于点B，那么AB＝AC×sin60°＝10（cm），所以AD＝2AB＝20（cm），胶带的长至少＝20×6+15×6≈297.8（cm）．所以至少需要297.9cm的胶带故选：C．6．一个几何体的三视图如图所示，则这个几何体是（）A．B．C．D．【答案】D【解答】解：根据主视图和左视图为矩形可判断出该几何体是柱体，根据俯视图是两个矩形可判断出该几何体为．故选：D．7．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积为（）A．9πB．6πC．3πD．（3+）π【答案】A【解答】解：由三视图可知：该几何体是一个圆锥，其轴截面是一个高为3的正三角形．∴正三角形的边长＝＝2，∴圆锥的底面圆半径是，母线长是2，∴底面周长为2π∴侧面积为×2π×2＝6π，∵底面积为πr2＝3π，∴这个物体的表面积是9π．故选：A．二．填空题（共3小题）8．如图，在平面直角坐标系中，点光源位于P（4，4）处，木杆AB两端的坐标分别为（0，2），（6，2）．则木杆AB在x轴上的影长CD为12．【答案】见试题解答内容【解答】解：过P作PE⊥x轴于E，交AB于M，如图，∵P（4，4），A（0，2），B（6，2）．∴PM＝2，PE＝4，AB＝6，∵AB∥CD，∴＝．∴＝，∴CD＝12，故答案为：12．9．如图，在直角坐标系中，点P（3，2）是一个点光源．木杆AB两端的坐标分别为（2，1），（5，1）．则木杆AB在x轴上的投影长为6．【答案】6．【解答】解：如图，延长PAPB交x轴分别于点A′、点B′，过点P作PN⊥x轴，交AB于点M，垂足为N，∵点A（2，1），点B（5，1），∴AB＝|2﹣5|＝3，AB∥x轴，∴PN⊥AB，又∵点P（3，2），∴PN＝2，PM＝MN＝1，∵AB∥x轴，∴△PAB∽△PA′B′，∴＝＝，∴A′B′＝2AB＝6，即AB在x轴上的影长为6，故答案为：6．10．航拍器拍出的照片会给我们视觉上带来震撼的体验，越来越受追捧．如图，航拍器在空中拍摄地面的区域是一个圆，且拍摄视角α固定：（1）现某型号航拍器飞行高度为36m，测得可拍摄区域半径为48m．若要使拍摄区域面积为现在的2倍，则该航拍器还要升高（36﹣36）m；（2）航拍器由遥控器控制，与（1）中同型号的航拍器最远飞行距离为距遥控器2000m，则该航拍器可拍摄区域的最大半径为m．（忽略遥控器所在高度）【答案】见试题解答内容【解答】解：（1）由题意：tan＝＝，∵拍摄区域面积为现在的2倍，∴可拍摄区域半径为48m，设航拍器飞行高度为hm，则有tan＝＝，∴h＝36，该航拍器还要升高（36﹣36）m，故答案为（36﹣36）．（2）如图，由题意航拍器在以O为圆心，2000m为半径的圆上运动．航拍器可拍摄区域的最大直径为EE′，此时PE⊥OP，PE′⊥OP′，则有＝，∴OE＝（m），故答案为．三．解答题（共1小题）11．李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度．如图所示，该工件的体积是多少？【答案】17πcm3．【解答】解：根据三视图可知该几何体是两个圆柱体叠加在一起，底面直径分别是2cm和4cm，高分别是4cm和1cm，∴体积为：4π×22+π×12×1＝17π（cm3）．答：该工件的体积是17πcm3．1．（2023•大庆）一个长方体被截去一部分后，得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【答案】A【解答】解：从上面看，是一个矩形．故选：A．2．（2023•广州）一个几何体的三视图如图所示，则它表示的几何体可能是（）A．B．C．D．【答案】D【解答】解：由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体，由俯视图可以得到小圆锥的底面和圆柱的底面完全重合．故选：D．3．（2023•陕西）陕西饮食文化源远流长，“老碗面”是陕西地方特色美食之一．图②是从正面看到的一个“老碗”（图①）的形状示意图．是⊙O的一部分，D是的中点，连接OD，与弦AB交于点C，连接OA，OB．已知AB＝24cm，碗深CD＝8cm，则⊙O的半径OA为（）A．13cm B．16cm C．17cm D．26cm【答案】A【解答】解：∵是⊙O的一部分，D是的中点，AB＝24cm，∴OD⊥AB，AC＝BC＝AB＝12cm．设⊙O的半径OA为R cm，则OC＝OD﹣CD＝（R﹣8）cm．在Rt△OAC中，∵∠OCA＝90°，∴OA2＝AC2+OC2，∴R2＝122+（R﹣8）2，∴R＝13，即⊙O的半径OA为13cm．故选：A．4．（2023•牡丹江）由若干个完全相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体所用的小正方体的个数最多是（）A．6B．7C．8D．9【答案】B【解答】解：根据主视图和左视图可得：这个几何体有2层，3列，最底层最多有3×2＝6个正方体，第二层有1个正方体，则搭成这个几何体的小正方体的个数最多是6+1＝7个；5．（2023•贵州）如图所示的几何体，从正面看，得到的平面图形是（）A．B．C．D．【答案】A【解答】解：从正面看到的平面图形为等腰梯形．故选：A．6．（2023•自贡）如图中六棱柱的左视图是（）A．B．C．D．【答案】A【解答】解：由题可得，六棱柱的左视图是两个相邻的长相等的长方形，如图：．7．（2021•毕节市）学习投影后，小华利用灯光下自己的影子长度来测量一路灯的高度．如图，身高1.7m的小明从路灯灯泡A的正下方点B处，沿着平直的道路走8m到达点D处，测得影子DE长是2m，则路灯灯泡A离地面的高度AB为8.5m．【答案】见试题解答内容【解答】解：∵AB⊥BE，CD⊥BE，∴AB∥CD，∴△ECD∽△EAB，∴＝，∴＝，解得：AB＝8.5，答：路灯灯泡A离地面的高度AB为8.5米，故答案为：8.5．8．（2022•杭州）某项目学习小组为了测量直立在水平地面上的旗杆AB的高度，把标杆DE直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．已知B，C，E，F在同一直线上，AB⊥BC，DE⊥EF，DE＝2.47m，则AB＝9.88m．【答案】9.88．【解答】解：∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．∴AC∥DF，∴∠ACB＝∠DFE，∵AB⊥BC，DE⊥EF，∴∠ABC＝∠DEF＝90°，∴Rt△ABC∽Rt△DEF，∴，即，解得AB＝9.88，∴旗杆的高度为9.88m．故答案为：9.88．9．（2022•徐州）如图，公园内有一个垂直于地面的立柱AB，其旁边有一个坡面CQ，坡角∠QCN＝30°．在阳光下，小明观察到AB在地面上的影长为120cm，在坡面上的影长为180cm．同一时刻，小明测得直立于地面长60cm的木杆的影长为90cm（其影子完全落在地面上）．求立柱AB的高度．【答案】（170+60）cm．【解答】解：延长AD交BN于点E，过点D作DF⊥BN于点F，在Rt△CDF中，∠CFD＝90°，∠DCF＝30°，则DF＝CD＝90（cm），CF＝CD•cos∠DCF＝180×＝90（cm），由题意得：＝，即＝，解得：EF＝135，∴BE＝BC+CF+EF＝（255+90）cm，则＝，解得：AB＝170+60，答：立柱AB的高度为（170+60）cm．。
投影与视图的知识点
投影与视图知识点知识结构框图1.投影一般地，用光线照射物体，在某个平而（地而墙壁等）上得到的影子叫做物体的投影.照射光线叫做投影线, 投影所在的平而叫做投影而•生活中有许多利用投影的例子，如手影表演，皮影戏等。
投影分为平行投影和中心投影.由一点（点光源）发出的光线形成的投影是中心投影，如位似图。
平而为投影而，各射线为投影线，空间图形经过中心投影后.直线变成直线，但平行线可能变成了相交的直线。
中心投影后的图形与原图形相比虽然改变较多、但直观性强、看起来与人的视觉效果一致、最像原来的物体、所以在绘画时、经常使用这种方法，但在立体几何中很少用中心投影原理来画图。
平行线在经过中心投影后有可能变成了相交的直线如果一个平而图形所在的平而与投射而平行、那么中心投影后得到的图形与原图形也是平行的、由平行光线形成的投影（太阳光等）称为平行投影，它是投射线相互平行的投影。
平行投影按照投射方向是否正对着投影而，可以分为斜投影和正投影两种。
当投影线倾斜于投影而时，称斜投影：当投影线垂直于投影而时，称正投影。
光由一点向外散射形成的投影是中心投影，一朿平行光线照射下形成的投影是平行投影，那么用灯泡照射物体和用手电筒照射物体形成的投影分别属于哪种投影。
从一点到一条直线所作垂线的垂足，叫做这点在这条直线上的正投影。
一条线段的两个端点在一条直线上的正投影之间的线段，叫做这条线段在这直线上的正投影。
平行投影和中心投影有什么不同平行投影；发出来的光线是平行的（如太阳光），对应点的连线是平行的中心投影：是从一点发岀来的光（如灯泡的光）对应点的连线或延长线相交于一点• • •工程图样一般都是采用正投影根据投影方法我们可以看到，当直线段平行于投影而时.直线段与它的投影及过两端点的投影线组成一个矩形，因此，直线的投影反映直线的实长。
当平而图形平行与投影而时，不难得出，平而图形与它的投影为全等图形，即反映平而图形的实形。
由此我们可得出：平行于投影而的直线或平而图形，在该投影而上的投影反映线段的实长或平而图形的实形，这种投影特性称为真实性。
河北张家口市九年级数学下册第二十九章《投影与视图》综合知识点复习(含答案)
学校：__________ 姓名：__________ 班级：__________ 考号：__________一、选择题1．如图，下面是由一些相同的小正方体构成的立体图形的三视图，这些相同的正方体的个数是（）A．6 B．7 C．8 D．92．下面四个几何体中，俯视图为四边形的是（）A．B．C．D．3．如图是一个由多个相同小正方体搭成的几何体的俯视图，图中所标数字为该位置小正方体的个数，则这个几何体的主视图是（）A．B．C．D．4．下列几何体中，三视图有两个相同而另一个不同的是（）A．（1）（2）B．（2）（3）C．（2）（4）D．（3）（4）5．如图所示立体图形,从上面看到的图形是（）A．B．C．D．6．如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是()A．B．C．D．7．如图是由五个相同的小正方体搭成的一个几何体，它的主视图是（）A．B．C．D．8．下面的三视图对应的物体是（）A．B．C．D．9．如图，阳光从教室的窗户射入室内，窗户框AB在地面上的影子长DE＝1.8m，窗户下沿到地面的距离BC＝1m，EC＝1.2m，那么窗户的高AB为（）A．1.5m B．1.6m C．1.86m D．2.16m10．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）A．3个B．4个C．5个D．6个11．如图,是一块带有圆形空洞和正方形空洞(圆面直径与正方形边长相等)的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的可能是（）.A．B．C．D．12．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列说法正确的是（）．A．主视图的面积为4 B．左视图的面积为4C．俯视图的面积为3 D．三种视图的面积都是413．如图所示几何体的左视图是（）A．B．C．D．14．下面四个立体图形，从正面、左面、上面对空都不可能看到长方形的是() A．B．C．D．二、填空题15．一个几何体是由一些大小相同的小正方块摆成的，从正面看与从上面看得到的形状图如图所示，则组成这个几何体的小正方体的个数n的所有可能值的和是______________16．由几个相同的小正方体搭成的一个几何体如图所示，这个几何体的主视图可以看到5个小正方体的面，则俯视图与左视图能看到的小正方体的面的个数和为______．17．如图是由几个小立方块所搭成几何体的从上面、从正面看到的形状图．这样搭建的几何体最多需要__________个小立方块．AB CD，18．如图，电灯P在横杆AB的正上方，AB在灯光下的影子为CD，//CD m=，点P到CD的距离为2.7m，则AB与CD间的距离是=， 4.5AB m1.5________m．19．如图，是由一些相同的小正方体搭成的几何体从三个方向看到的图形，搭成这个几何体的小正方体的个数是_______.20．如图是一个几何体的三视图，根据图示的数据可计算出该几何体的表面积为_____．21．如图，是某一个几何体的俯视图，主视图、左视图，则这个几何体是________．22．如图，是由一些相同的小正方体构成的立体图形的三视图这些相同的小正方体的个数是______．23．如图，体育兴趣小组选一名身高1.6m的同学直立于旗杆影子的顶端处，其他人分为两部分，一部分同学测得该同学的影长为1.2m，另一部分同学测得同一时刻旗杆影长为9m，那么旗杆的高度是__m．24．一个几何体由几个大小相同的小正方体搭成，这个几何体的俯视图和左视图如图所示，则这个几何体中小正方体的个数最少是________个．25．用小立方块搭成的几何体从正面和上面看的视图如图，这个几何体中小立方块的个数最多有_________个．26．张师傅按1:1的比例画出某直三棱柱零件的三视图，如图所示，已知EFG中，12,18==，45EF cm EG cm∠=︒，则AB的长为_____cm．EFG参考答案三、解答题27．一个几何体的三种视图如图所示．（1）这个几何体的名称是 __，其侧面积为 __；（2）画出它的一种表面展开图；（3）求出左视图中AB的长．28．如图，是由一些大小相同且棱长为1的小正方体组合成的简单几何体．（1）这几个简单几何体的表面积是__________．（2）该几何体的立体图如图所示，请在下面方格纸中分别画出它的左视图和俯视图（请用铅笔涂上阴影）．29．阅读材料，解决下面的问题：（1）如图2，连接正六面体中相邻面的中心，可得到一个柏拉图体．①它是正面体，有个顶点，条棱；②已知该正多面体的体积与原正方体体积的比为1:6，若原正方体的棱长为3cm，该正多面体的体积为 cm3；（2）如图3，用6个棱长为1的小正方体搭成一个几何体．小明要再用一些完全相同的小正方体搭一个几何体．若要使新搭的几何体恰好能与原几何体拼成一个无空隙的正六面体，则小明至少需要个小正方体，他所搭几何体的表面积最小是；（3）小华用4个棱长为1的小正四面体搭成一个如图4所示的造型，可以看做是一个不完整的大四面体．小华发现此造型中间空缺部分也是一个柏拉图体！请写出该柏拉图体的名称：．30．一个几何体由大小相同的小立方体搭成,从上面看到的几何体的形状图如图所示,其中小正方形的数字表示在该位置的小立方体块的个数,请画出从正面和从左面看到的这个几何体的形状图．【参考答案】一、选择题1．B2．D3．C4．B5．C6．B7．B8．D9．A10．B11．B12．A13．B14．B二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+616．7【分析】左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别为121据此计算即可【详解】解：根据题意可得左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别17．17【解析】【分析】易得这个几何体共有3层由俯视图可得第一层正方体的个数由主视图可得第二层和第三层最多的正方体的个数相加即可【详解】最多需要8+6+3=17个小正方体；故答案为：17【点睛】考查学生18．【分析】由AB∥CD得：△PAB∽△PCD由相似三角形对应高之比等于对应边之比列出方程求解【详解】∵AB∥CD∴△PAB∽△PCD假设CD到AB距离为x则：即x=18∴AB与CD间的距离是18m；故19．4【解析】【分析】根据从正面看可得该几何体有2层再分别根据从左面看从上面看判断该几何体有几行几列以及正方体的具体摆放即可解答【详解】观察三视图可得这个几何体有两层底下一层是一行三列有3个正方体上面一20．90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积再求出底面圆的面积为即可得出表面积【详解】解：∵如图所示可知圆锥的高为12底面圆的直径为10∴圆锥的母线为：13∴根据圆锥的侧面积公式：πrl=π21．圆柱【解析】解：这个几何体是圆柱故答案为：圆柱22．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图23．12【分析】在同一时刻物体的实际高度和影长成比例据此列方程即可解答【详解】解：由题意得∴16：12=旗杆的高度：9∴旗杆的高度为12m故答案为：1224．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正25．10【分析】根据俯视图和主视图确定每一层正方体可能有的个数最后求和即可【详解】解：从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个另一个上放1或226．【分析】作EH⊥FG于点H解直角三角形求出EH即可得出AB的长度【详解】解：如图所示作EH⊥FG于点H∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图三、解答题27．28．29．30．【参考解析】一、选择题1．B解析：B【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图可以看出每一层小正方体的层数和个数，从左视图可看出每一行小正方体的层数和个数，从而算出总的个数．【详解】由左视图知该立体图形有两层，由俯视图知，最底层有5个小正方体，结合三视图知，最上面一层有2个小正方体，故这些相同的小正方体共有7个，故选B．【点睛】本题主要考查由三视图判断几何体，利用三视图的定义得出几何体的形状是解题关键．2．D解析：D【解析】A、圆柱的俯视图是圆；B、三棱锥的俯视图是三角形；C、球的俯视图是圆；D、正方体的俯视图是四边形．故选D．3．C解析：C【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右分别是1，3，2个正方形．【详解】由俯视图中的数字可得：主视图有3列，从左到右分别是1，3，2个正方形．故选：C．【点睛】此题考查几何体的三视图，解题关键在于掌握其定义.4．B【解析】【分析】根据三视图的定义即可解答．【详解】正方体的三视图都是正方形，故（1）不符合题意；圆柱的主视图、左视图都是矩形，俯视图是圆，故（2）符合题意；圆锥的主视图、左视图都是三角形，俯视图是圆形，故（3）符合题意；三棱锥主视图是、左视图是，俯视图是三角形，故（4）不符合题意；故选B．【点睛】本题考查了简单几何体的三视图，熟知三视图的定义是解决问题的关键.5．C解析：C【分析】从上面看到3列正方形，找到相应列上的正方形的个数即可．【详解】从上面看得到从左往右3列正方形的个数依次为2，1，1，故选C．【点睛】本题考查了简单组合体的三视图，解决本题的关键是得到3列正方形具体数目．6．B解析：B【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】从上面看易得：有3列小正方形第1列有2个正方形，第2列有1个正方形，第3列有1个正方形．故选B．【点睛】本题考查的知识点是简单组合体的三视图，解题关键是数出从上方看每一列各有几个正方形．7．B解析：B【分析】主视图就是正面看去所得图形，左起第一列为两个小正方形，第二列只有一个小正方形.【详解】解：主视图从左往右，每一列的小正方形数量分别为2、1，故选择B.【点睛】本题考查了主视图的概念.8．D解析：D【解析】解：从俯视图可以看出直观图的下面部分为三个长方体，且三个长方体的宽度相同．只有D 满足这两点．故选D ．点睛：本题主要考查学生对图形的三视图的了解及学生的空间想象能力．9．A解析：A【解析】∵BE ∥AD ，∴△BCE ∽△ACD ， ∴CB CE AC CD =，即 CB CE AB BC DE EC=++， ∵BC=1，DE=1.8，EC=1.2 ∴1 1.21 1.8 1.2AB =++ ∴1.2AB=1.8，∴AB=1.5m ．故选A ． 10．B解析：B【解析】试题根据俯视图而得出，第一行第一列有2个正方形，第二列有1个正方体，第二行第二列有1个正方体，共需正方体2+1+1=4.故选B.11．B解析：B【分析】根据题意，满足条件的空间几何体的三视图中含有圆和正方形．然后分别进行判断即可．A．正方体的正视图为正方形，侧视图为正方形，俯视图也为正方形，不满足条件．B．圆柱的正视图和侧视图为相同的矩形，俯视图为圆，满足条件．C．圆锥的正视图为三角形，侧视图为三角形，俯视图为圆，不满足条件．D．球的正视图，侧视图和俯视图相同的圆，不满足条件．故选B．【点睛】本题主要考查三视图的识别和判断，解题关键在于熟练掌握常见空间几何体的三视图，比较基础．12．A解析：A【分析】根据三视图的绘制，首先画出三视图再计算其面积.【详解】解：A．主视图的面积为4，此选项正确；B．左视图的面积为3，此选项错误；C．俯视图的面积为4，此选项错误；D．由以上选项知此选项错误；故选A．【点睛】本题主要考查三视图的画法，关键在于正面方向.13．B解析：B【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．14．B解析：B【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形依此找到从正面、左面、上面观察都不可能看到长方形的图形．【详解】解：A、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误；B、主视图为等腰三角形，左视图为等腰三角形，俯视图为圆，从正面、左面、上面观察都不可能看到长方形，故本选项正确；C、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；D、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误．故选B．【点睛】本题重点考查三视图的定义以及考查学生的空间想象能力．二、填空题15．11【分析】易得这个几何体共有2层由主视图和俯视图可得第一层最多正方体的个数为3块第二层最多正方体的个数为3块相加即可【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=55+6解析：11【分析】易得这个几何体共有2层，由主视图和俯视图可得第一层最多正方体的个数为3块，第二层最多正方体的个数为3块，相加即可．【详解】解：组成这个几何体的小正方体的个数有2+2+2=6或2+1+2=5，5+6=11，故答案为：11．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．16．7【分析】左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别为121据此计算即可【详解】解：根据题意可得左视图有2列每列小正方形数目分别为21；俯视图有3列每行小正方形数目分别解析：7【分析】左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．据此计算即可．【详解】解：根据题意可得左视图有2列，每列小正方形数目分别为2，1；俯视图有3列，每行小正方形数目分别为1，2，1．∴俯视图与左视图能看到的小正方体的面的个数和为：2+1+1+2+1=7．故答案为：7【点睛】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．17．17【解析】【分析】易得这个几何体共有3层由俯视图可得第一层正方体的个数由主视图可得第二层和第三层最多的正方体的个数相加即可【详解】最多需要8+6+3=17个小正方体；故答案为：17【点睛】考查学生解析：17【解析】【分析】易得这个几何体共有3层，由俯视图可得第一层正方体的个数，由主视图可得第二层和第三层最多的正方体的个数，相加即可.【详解】最多需要8+6+3=17个小正方体；故答案为： 17．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．18．【分析】由AB∥CD得：△PAB∽△PCD由相似三角形对应高之比等于对应边之比列出方程求解【详解】∵AB∥CD∴△PAB∽△PCD假设CD到AB距离为x则：即x=18∴AB与CD间的距离是18m；故解析：1.8【分析】由AB∥CD得：△PAB∽△PCD，由相似三角形对应高之比等于对应边之比，列出方程求解．【详解】∵AB∥CD，∴△PAB∽△PCD，假设CD到AB距离为x，则：2.72.7AB xCD-=即1.52.74.5 2.7x-=，x=1.8，∴AB与CD间的距离是1.8m；故答案是：1.8．【点睛】考查了中心投影，用到的知识点是相似三角形的性质和判定，相似三角形对应高之比等于对应边之比．解此题的关键是把实际问题转化为数学问题（三角形相似问题）．19．4【解析】【分析】根据从正面看可得该几何体有2层再分别根据从左面看从上面看判断该几何体有几行几列以及正方体的具体摆放即可解答【详解】观察三视图可得这个几何体有两层底下一层是一行三列有3个正方体上面一解析：4【解析】根据“从正面看”可得该几何体有2层，再分别根据“从左面看”、“从上面看”，判断该几何体有几行、几列以及正方体的具体摆放,即可解答.【详解】观察三视图，可得这个几何体有两层，底下一层是一行三列有3个正方体，上面一层最右边有一个正方体，故搭成这个几何体的小正方体的个数为3+1=4个.故答案为4.【点睛】本题考查对三视图的理解应用以及空间想象能力，可从主视图分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后的位置，综合上述分析出小立方体的个数. 20．90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积再求出底面圆的面积为即可得出表面积【详解】解：∵如图所示可知圆锥的高为12底面圆的直径为10∴圆锥的母线为：13∴根据圆锥的侧面积公式：πrl=π解析：90π【分析】根据圆锥侧面积公式首先求出圆锥的侧面积，再求出底面圆的面积为，即可得出表面积．【详解】解：∵如图所示可知，圆锥的高为12，底面圆的直径为10，∴圆锥的母线为：13，∴根据圆锥的侧面积公式：πrl=π×5×13=65π，底面圆的面积为：πr2=25π，∴该几何体的表面积为90π．故答案为90π．21．圆柱【解析】解：这个几何体是圆柱故答案为：圆柱解析：圆柱【解析】解：这个几何体是圆柱．故答案为：圆柱．22．5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体考点：几何体的三视图解析：5【解析】试题分析：根据三视图可得这个立体图形有5个小正方体．考点：几何体的三视图23．12【分析】在同一时刻物体的实际高度和影长成比例据此列方程即可解答【详解】解：由题意得∴16：12=旗杆的高度：9∴旗杆的高度为12m故答案为：12解析：12在同一时刻，物体的实际高度和影长成比例，据此列方程即可解答．【详解】解：由题意得∴1.6：1.2=旗杆的高度：9．∴旗杆的高度为12m ．故答案为：12．24．5【分析】易得这个几何体共有2层由俯视图可得第一层立方体的个数由左视图可得第二层所须小正方体最少的个数相加即可得答案【详解】由俯视图和左视图可知此几何体有2层第一层有4个小正方体第二层最少有1个小正 解析：5【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由左视图可得第二层所须小正方体最少的个数，相加即可得答案．【详解】由俯视图和左视图可知此几何体有2层，第一层有4个小正方体，第二层最少有1个小正方体，∴这个几何体中小正方体的个数最少是5个，故答案为：5【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．25．10【分析】根据俯视图和主视图确定每一层正方体可能有的个数最后求和即可【详解】解：从俯视图可以看出下面的一层有6个由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个另一个上放1或2 解析：10．【分析】根据俯视图和主视图，确定每一层正方体可能有的个数，最后求和即可．【详解】解：从俯视图可以看出，下面的一层有6个，由主视图可以知道在中间一列的一个正方体上面可以放2个或在一个上放2个，另一个上放1或2个．所以小立方块的个数可以是628+=个，6219++=个，62210++=个．所以最多的有10个．故答案为10．【点睛】本题主要考查了通过三视图确定立方体的数量，正确理解俯视图和主视图以及较好的空间想象能力是解答本题的关键．26．【分析】作EH ⊥FG 于点H 解直角三角形求出EH 即可得出AB 的长度【详解】解：如图所示作EH ⊥FG 于点H ∵∠EHF=90°∠EFG=45°∴∠EFG=∠FEH=45°∴EH=HF=∵∴EH=根据三视图 解析：62 【分析】 作EH ⊥FG 于点H ，解直角三角形求出EH 即可得出AB 的长度．【详解】解：如图所示，作EH ⊥FG 于点H ，∵∠EHF=90°，∠EFG=45°，∴∠EFG=∠FEH=45°，∴EH=HF=22EF ， ∵12EF cm =，∴EH=62，根据三视图的意义可知，AB=EH=62故答案为：62【点睛】本题考查了三视图，解直角三角形的应用，解题的关键是理解题意，灵活运用所学知识解决问题．三、解答题27．（1）正三棱柱，72；（2）见解析；（3）23【分析】（1）由三视图可知，该几何体为正三棱柱，再根据正三棱柱侧面积计算公式计算可得； （2）画出正三棱柱的展开图即可；（3）在EFG ∆中，作EH FG ⊥于点H ，根据勾股定理求出EH ，即可得到AB ．【详解】解:()1由三视图可知，该几何体为正三棱柱；这个几何体的侧面积为36472⨯⨯=；故答案为：正三棱柱；72．()2展开图如下：()3在EFG ∆中，作EH FG ⊥于点H ，则2FH =，224223EH =-=．AB ∴长23．【点睛】本题考查三视图、几何体的侧面展开图等知识，解题的关键是理解三视图、看懂三视图，属于中考常考题型．28．（1）22；（2）见解析【分析】 （1）直接利用几何体的表面积求法，分别求出各侧面即可；（2）利用从不同角度进而得出观察物体进而得出左视图和俯视图．【详解】解：（1）这个几何体的表面积为2×4+2×4+2×3=22，故答案为：22．（2）如图所示：【点睛】此题主要考查了几何体的表面积求法以及三视图画法，注意观察角度是解题关键．29．（1）①八；6；12；②92；（2）21；50；（3）正八面体【分析】（1）①根据图2的特点即可求解；②先求出原正方体的体积，根据比值即可求出该正多面体的体积；（2）根据题意需搭建为3×3的正方体，根据几何体的特点即可求解；（3）根据这个柏拉图体有6个顶点即可得到为正八面体．【详解】（1）如图2，连接正六面体中相邻面的中心，可得到一个柏拉图体．①它是正八面体，有6个顶点，12条棱；②已知该正多面体的体积与原正方体体积的比为1:6，若原正方体的棱长为3cm，则原正方体的体积为33=27∴该正多面体的体积为1927=62cm3；（2）如图，新搭的几何体俯视图及俯视图上的小正方体的个位数如下，则至少需要1+2×4+3×4=21个小正方体，他所搭几何体的表面积最小是2×9+2×8+2×8=50；（3）由图可知这个柏拉图体有6个顶点，故为正八面体；故答案为：（1）①八；6；12；②92；（2）21；50；（3）正八面体．【点睛】此题主要考查立方体的特点及性质，解题的关键是根据题意理解柏拉图体的特点、三视图的应用．30．答案见解析.【分析】由已知条件可知，主视图有3列，每列小正方数形数目分别为3，2，3；左视图有2列，每列小正方形数目分别为3，3．据此可画出图形．【详解】解：作图如下：【点睛】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．。
天津耀华滨海学校九年级数学下册第二十九章《投影与视图》知识点总结(培优)
一、选择题1．如图，是由－些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块最后搭成一个大的长方体，至少还需要添加（）个小立方块．A．26 B．38 C．54 D．562．如图所示，该几何体的主视图为（）A．B．C．D．3．下面几何体的左视图是( )A．B．C．D．4．如图所示的几何体的主视图是（）A．B．C．D．5．如图是一个由多个相同小正方体搭成的几何体的俯视图，图中所标数字为该位置小正方体的个数，则这个几何体的主视图是（）A．B．C．D．6．若干个桶装方便面摆放在桌子上，小明从三个不同方向看到的图形如右图所示，则这一堆方便面共有（）A．5桶B．6桶C．9桶D．12桶7．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．68．小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵的头茎随太阳转动的情况，无意之中，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为（）A．上午8时B．上午9时30分C．上午10时D．上午12时9．小明想测量一棵树的高度，他发现树的影子恰好落在地面和一斜坡上；如图，此时测得地面上的影长为8米，坡面上的影长为4米．已知斜坡的坡角为300，同一时刻，一根长为l米、垂直于地面放置的标杆在地面上的影长为2米，则树的高度为（）A．米B．12米C．米D．10米10．如图，身高为1.6m的某学生想测量一棵大树的高度，她沿着树影BA由B向A走去，当走到C点时，她的影子顶端正好与树的影子顶端重合，测得BC=3.2m"，CA=0.8m，则树的高度为（）A．4.8m B．6.4m C．8m D．10m11．如图是由五个相同的小正方体搭成的一个几何体，它的主视图是（）A．B．C．D．12．下列四个几何体中，主视图是三角形的是（）A．B．C．D．13．某展厅要用相同的正方体木块搭成一个展台，从正面、左面、上面看到的形状如图所示，请判断搭成此展台共需这样的正方体（）．A．6个B．5个C．4个D．3个14．如图所示的几何体的左视图是（）A．B．C．D．15．如图所示的立体图形的主视图是（）A．B．C．D．二、填空题16．10个棱长为a cm的正方体摆放成如图的形状，这个图形的表面积是____________．17．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是________（结果保留 ）．18．如图，小明站在距离灯杆6m的点B处．若小明的身高AB=1.5m，灯杆CD=6m，则在灯C的照射下，小明的影长BE=______m．19．已知一个物体由x个相同的正方体堆成，它的正视图和左视图如图所示，那么x的最大值是_____．20．将若干个正方体小方块堆放在一起，形成一个几何体，分别从正面看和从上面看，得到的图形如图所示，则这对小方块共有____________块.21．如图，是某一个几何体的俯视图，主视图、左视图，则这个几何体是________．22．如图是由几个小立方块搭成的几何体的主视图与左视图，这个几何体最多可能有________个小立方块．23．如图，当太阳光与地面上的树影成45°角时，树影投射在墙上的影高CD等于2米，若树根到墙的距离BC等于8米，则树高AB等于___米．24．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多有________．25．图中几何体的主视图是（）．A BC D26．以下给出的几何体：球、正方体、圆柱、圆锥中，主视图是矩形，俯视图是圆形的是_____．三、解答题27．（1）如右图，已知A、B、C是由边长为1的小正方形组成网格纸上的三个格点，根据要求在网格中画图．①画线段BC；②过点A画BC的平行线AD；③在②的条件下，过点C画直线AD的垂线，垂足为点E．（2）下图是由10个相同的小立方块搭成的几何体，请在下面方格纸中画出它的主视图．28．如图，是由一些大小相同且棱长为1的小正方体组合成的简单几何体．（1）这几个简单几何体的表面积是__________．（2）该几何体的立体图如图所示，请在下面方格纸中分别画出它的左视图和俯视图（请用铅笔涂上阴影）．29．一个几何体由若干个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置上小立方块的个数.画出从正面和从左面看到的这个几何体的形状图.30．把边长为2厘米的6个相同正方体摆成如图的形式．（1）画出该几何体的主视图、左视图、俯视图；（2）试求出其表面积；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和俯视图不变，那么最多可以再添加个小正方体．。
