初三物理生活用电测试卷有答案【完整版】

初三物理生活用电测试卷有答案【完整版】

初三物理生活用电测试卷有答案一、选择题(共18道总分36分)1、为了确保用电安全,家中都会安装配电盘。

配电盘中除了装有分别控制厨房、客厅和卧室等用电的开关外,还装有漏电保护器。

小明装完新房后,将插排插入客厅墙上的电源插孔中,然后将电视机的电源插头插入插排的电源插孔,但打开电视机后,配电盘中漏电保护器就"跳闸"了。

小明拔下电视机电源插头,把漏电保护器的开关复原(重新闭合),然后将能正常使用的台灯插入该插排的电源插孔,闭合台灯开关后,漏电保护器再次"跳闸"。

关于发生上述现象的原因,下列猜想正确的是()A.墙上的电源插座中的火线和零线间短路了B.插排中插座处的零线和地线接反了C.插排中插座处的零线和火线接反了D.插排中插座处的火线和地线接反了2、如图所示,为了避免触电事故,下列设备使用及电器安装不符合国家规定的安全要求的是()3、在下列现象中,可能引起保险丝熔断的是①插座中的两根线头相碰②开关中的两根线头相碰③电路中增加了大功率用电器④户外输电线绝缘皮损坏A.①和②B.②和③C.②和④D.①和③4、如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是A.火线与零线短路B.a、d之间某处断路C.电灯的灯丝断了D.b、c之间某处断路5、如图是人们在生活用电中的几种做法,其中正确的是( )6、随着人民生活水平的提高,居民家里用电器的种类和数目在不断增加,给我们生活带来方便的同时也带来安全隐患.下列做法正确的是()A.开关应接在灯和零线之间B.用电器的金属外壳不用接地线C.在现有的照明电路中,增加大功率用电器时只需换上足够粗的保险丝即可D.当电路被保险丝装置切断时,要先找到发生事故的原因,排除之后再恢复供电7、小红家的家庭电路进户开关上安装着漏电保护器,上面写着下表中的一些数据,在以下几种说法中,正确的是:()A.漏电电流大于30mA,保护器会在0.1秒之内切断电源B.漏电持续时间超过0.1秒时保护器才能动作C.当漏电电流达到15mA时就能起到可靠的保护作用D.只有当进户电压大于220V或用电电流大于20A时,才能起保护作用8、在全国中小学安全教育平台上,安全用电常识是其中一项重要的教育内容。

2024年用电安全培训知识(三篇)

2024年用电安全培训知识(三篇)

2024年用电安全培训知识1、入户电源线避免过负荷使用,破旧老化的电源线应及时更换,以免发生意外。

2.入户电源总保险与分户保险应配置台理,使之能起到对家用电器的保护作用。

3、接临时电源要用合格的电源线、电源插头、插座要安全可靠,损坏的不能使用,电源线接头要用胶布包好。

4.临时电源线临近高压输电线路时,应与高压输电线路保持足够的安全距离(10KV及以下0.7米,35KV1米,110KVI.5米,220KV3米,500KV5米)。

5、严禁私自从公用线路上接线。

6、线路接头应确保接触良好,连接可靠。

7、房间装修,隐藏在墙内的电源线要放在专用阻燃护套内,电源线的截面应满足负荷要求。

8、使用电动工具如电钻等,须戴绝缘手套。

9、遇有家用电器着火,应先切断电源再救火。

10、家用电器接线必须确保正确。

有疑问时应询问专业人员。

11、家庭用电应装设带有过电压保护的调试合格的漏电保护器。

以保证使用家用电器时的人身安全。

12、家用电器在使用肘,应有良好的外壳接地,室内要设有公用地线。

13、湿手不能触摸带电的家用电器、不能用湿布擦拭使用中的家用电器,进行家用电器修理必须先停电源。

14、家用电热设备,暖气设备一定要远离煤气罐。

煤气管道发现煤气漏气时先开窗通风,千方不能拉合电源,并及时请专业人员修理。

15、使用电熨斗、电烙铁等电热器件,必须远离易燃物品,用完后应切断电源,拔下插销以防意外。

16、发现家用电器损坏,应请经过培训的专业人员进行修理,自己不要拆卸,防止发生电击伤人。

17、严禁在高低压电线下打井,竖电视天线和钓鱼。

18、发现电线断落,无论带电与否,都应视为带电,应与电线断落点保持足够的安全距离,并及时向有关部门汇报。

19、发现有人触电,不能直接接触触电者,应用木棒或其它绝缘物将电源线挑开,使触电者脱离电源。

20、电源插头、插座应布置在幼儿接触不到的地方,并经常给家中的老人和孩子讲解家庭安全用电常识,增强老人和孩子的自我保护能力。

中考物理生活用电模块安全用电原则训练含解析沪科版

中考物理生活用电模块安全用电原则训练含解析沪科版

生活用电模块-安全用电原则训练一、单选题1.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”,他将一盏普通的白炽灯泡接到两导线头A、B之间,灯泡正常发光;随后将灯泡取下,“法师”两手分别抓住两导线头A、B,如图所示,其助手用测电笔分别测试A、B及“法师”的皮肤.发现测电笔的氖管都发光.对此表演的合理解释是()A. 如果“法师”此时光脚直接站在地上,也不会触电B. “法师”的两手均戴有特制绝缘手套C. 在人、灯交替过程中,助手将零线断开了D. 在人、灯交替过程中,助手将火线断开了2.关于家庭电路和安全用电,以下说法正确的是()A. 保险丝烧断一定是发生了短路 B. 开关要接在火线与用电器之间C. 只有36V的电压才是安全的 D. 家用电器的金属外壳可以不接地3.下列说法中,符合安全用电原则的是()A. 可以使用绝缘皮破损的插头B. 电器设备起火时,用水直接灭火C. 使用试电笔时,手指不能碰到金属笔尖D. 有人触电时,不必切断电源,直接用手拉开触电者即可4.下列说法正确的是()A. 为了保险,保险丝越粗越好 B. 保险丝烧断后,可以用铜丝代替C. 家庭内可以随意安装大功率的用电器D. 家庭电路的总电流不能超过保险丝的额定电流5.如图所示的四种情况中,符合安全用电原则的是()A.洗衣机的金属外壳安装接地线B.使用绝缘层破损的导线C.用湿抹布擦拭正在工作的台灯D.用铁棒挑开通电的裸导线6.如图所示,符号安全用电原则的做法是()A. B.C. D.7.如图所示的做法中,符合安全用电原则的是()A.将冰箱的金属外壳接地B.用抹布擦发亮的灯泡C.用手指接触插座的插孔D.雷雨大站在大树下避雨8.下列做法中,不符合安全用电要求的是()A. 维修电器时应切断电源 B. 发现有人触电应先救人后断电C. 家庭电路安装空气开关 D. 控制电器的开关安装在火线上9.以下做法中,符合安全用电原则的是()A. 熔丝熔断后,用铜丝来代替 B. 将家用电器的金属外壳接地C. 用湿布擦抹电器D. 小区停电,不切断总开关就进行电路维修10.关于家庭安全用电,下列叙述正确的是()A. 洗衣机应该用二脚插头B. 熔丝熔断后,可用铜丝替代C. 有人不小心触电,应先切断电源,然后再救人D. 当电路中的空气开关“跳闸”后,应立即将其复位11.关于安全用电,下列做法中正确的是()二、填空题12.阅读短文,回答问题:热动式断路器当电路发生短路或过载时,电路中电流就会超过额定电流,可能会引起安全事故.为防止这类事故的发生,电路中通常装有熔断器、空气开关等保护装置.当发生事故时,保护装置会自动切断电路.热动式断路器是最简单的一种断路器.热动式断路器构造如图甲所示,向右推动复位手柄,脱扣器将手柄锁定在合闸位置,若电路中电流小于或等于额定电流,则断路器不会动作.当电路过载时,通过断路器的电流就会超过额定电流,此时双金属片发热并向右弯曲(如图甲中虚线所示),带动脱扣器工作,于是复位手柄在弹簧拉力作用下跳向断开位置,触点分开,从而断开电源.热动式断路器适用于过载保护,一旦线路中的电流超过额定电流,断路器需经过一段时间后动作,图乙为某型号的断路器在室温为20℃时的动作时间与流经电流的关系图象.(1)热动式断路器应________ (串联/并联)在电路中;热动式断路器中的复位手柄属于________ (省力/费力/等臂)杠杆;(2)关于热动式断路器下列说法正确的是________A.属于电路中的用电器B.双金属片中电流大于出线电流C.正常工作时电流入线与电流出线间电压是220VD.脱扣器将手柄锁定在合闸位置时弹簧的弹性势能最大(3)双金属片是由铜片和铁片组成,受热时铜片膨胀得比铁片大.在甲图中,铜片和铁片的位置符合要求的双金属片是________13.家庭电路中的触电事故,都是人体直接或间接跟________接触造成的.14.具备安全用电的意识,是中学生应该具备的素质.请你结合下列图片,说说安全用电和触电抢救的常识.(1)安全用电常识(说出两点即可)________(2)触电急救措施(说出两条即可)________15.电很大程度上促进了人类的进步,但我们必须安全使用,在家庭电路里,时刻都要注意不能让火线与零线直接接通,即短路,因为短路时两线之间的电阻很小,根据欧姆定律,电路上的________会非常大.此外还要注意家庭里不能同时开启过多的用电器,因为开启的用电器过多,消耗的总功率就过大,而电压一定,电流就过大,容易引起火灾,为了防止这种情况,我们要在进户总线上安装________16.家庭电路中的触电事故,都是人体直接或间接跟________ 线接触造成的,为了用电安全,家用电冰箱的外壳一定要接________ 线。

初三物理生活用电测试卷(带答案)

初三物理生活用电测试卷(带答案)

初三物理生活用电测试卷(带答案)一、选择题(共18道总分36分)1、下列情况容易发生触电事故的是()A.火线断路B.用电器金属外壳接触C.使用大功率家用电器D.发现高压输电线掉落地面时,快步赶去用木棍挑开2、某家庭电路的部分组成如图所示,下列说法正确的是A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路3、如图所示的做法符合安全用电原则的是()4、如图,实验中的女生长发上扬。

下列选项中.不属于保证该实验成功的必要条件是A.金属球壳必须带电B.身体必须直接接触金属球壳C.身体必须与金属球壳不断摩擦D.身体与大地之间必须用绝缘材料隔离5、工人师傅常用一只标有"220V 400W"的灯泡L(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。

当只闭合S、S1时L不亮;当只闭合S、S2时L 0和L2都呈暗红色;当只闭合S、S3时L正常发光。

由此可以判断()A、L1所在支路短路B、L2所在支路短路C、L3所在支路短路D、各支路均完好6、在下列说法中,错误的是:()A. 安全用电的原则是:不接触低压带电体,不靠近高压带电体B. 电热器中电热丝的熔点高,家庭电路中保险丝的熔点低C. 在家庭中同时使用的大功率电器越多,越容易引发电路"跳闸"现象D. 在进行道路改造时,路旁的警示照明灯的工作电压都是220V7、某室内用电器正常工作,在台灯的开关未闭合的情况下,将台灯插头插入插座时,室内用电器便全部停止工作,那么下列原因可能的是〔〕A.插座处原来有短路B.台灯的插头处有短路C.台灯灯座的两个接头短路了D.开关中的两个接头短路了8、家庭电路简化后如图所示,观察该电路,下列说法中正确的是()A.电视和台灯是并联的B.每个小彩灯之间是并联的C.灯泡是和开关并联的D.插座和插座是串联的9、小华发现宾馆里的"插卡取电器"有两种类型,第一种无论插入哪种卡片都能使房间通电,第二种用专门的磁卡插入或靠近都能使房间通电,小明设计了如下三种方法用于判断取电器类型:①将硬纸片插入,看能否通电;②将专用磁卡插入,看能否通电;③将专用磁卡贴在面板上不插入,看能否通电.其中可行的方法是A.①②B.②③C.①③D.①②③10、关于安全用电的常识,下列说法正确的是()A.发现有人触电,应立即将他抱到安全地带B.插座中的两个线头相接触时,一定会出现短路现象C.试电笔可以用来检验物体是否带电D.在高压电线下面钓鱼,存在安全隐患11、发现有人触电后,应采取的正确措施是( )A.赶快把触电人拉离电源B.赶快去叫医护人员来处理C.赶快切断电源或用干燥的木棒将电线挑开D.赶快用剪刀剪断电源线12、关于保险丝的说法,下列正确的是〔〕A.越粗的保险丝额定电流越大B.在手边没有合适熔丝的情况下,可用铁铜丝替代熔丝C.保险丝是有电阻大、熔点高的铅锑合金制成D.保险丝越粗额定电流越大13、如图所示的四个家庭电路,正确的是()A.B.C .D.14、关于家庭电路,下列说法中正确的是A.家庭电路中总电流过大,可能是由于电路中用电器的实际功率过大引起的B.家庭电路中,要在电灯和零线之间连接开关C.家庭电路中安装的保险丝可用铜丝代替D.在家庭电路中,同时工作的用电器越多,总电阻越小15、以下说法中的各项数据,与实际情况不相符的是()A.家庭厨房、卫生间用的LED节能吸顶灯的功率一般为10W左右B.小明同学家的液晶彩电的功率约为10kWC.一节干电池的电压为1.5VD.家庭照明电路的电压为220V16、下列有关安全用电的说法正确的是()A.外壳损坏的插座应及时更换B.用电器着火时,应迅速向用电器泼水灭火C.发现有人触电时,立即用手把人拉开D.使用试电笔时手指要接触笔尖金属体17、关于安全用电的常识,下列说法正确的是()A.发现有人触电,应立即将他抱到安全地带B.插座中的两个线头相接触时,一定会出现短路现象C.试电笔可以用来检验物体是否带电D.在高压电线下面钓鱼,存在安全隐患18、图所示是同学们在实验课上连接电路的一些情况,闭合开关后,出现电源短路的是()二、填空题(共10道总分30分)19、在家庭电路中,用试电笔辨别输电线时,能使氖管发光的是线;为了防止触电,必须把用电器的开关装在线上.(填"火"、"零"或"地")20、人体触电时,电流对人体的危害程度跟________、________等因素有关,________越大,从触电到死亡的时间越短.21、(2018·襄阳)家庭电路中电灯、电视、电风扇的连接方式是(选填"串联"或"并联")的;带有金属外壳的电水壶用三脚插头,是为了使用时让金属外壳与相连。

安全用电常识练习题

安全用电常识练习题

安全用电常识练习题第一节安全用电基础知识1. 什么是电流?电流是电荷在电路中的流动,通常用安培(A)来衡量。

电流的方向是由正电荷流向负电荷。

2. 定义电压是什么?电压是电能的差异,也称为电势差(电势)。

它用伏特(V)来表示。

3. 什么是电阻?电阻是电流通过时所遇到的阻力。

它用欧姆(Ω)来表示。

4. 描述一下电流、电压和电阻之间的关系。

根据欧姆定律,电流等于电压除以电阻。

即 I = V/R。

5. 什么是短路?短路是指电流在电路中绕过正常路径,直接从高电压端流向低电压端。

第二节安全用电实践技巧1. 在家中使用电器时应该注意哪些安全事项?- 注意使用正确的插座和电源线,避免使用破损或老化的电器。

- 不要将过多的电器插头插在同一个插座上,避免过载。

- 不要在潮湿的环境中使用电器。

- 关闭不需要使用的电器,避免长时间待机。

- 当不使用电器时,拔掉插头以避免电气火灾的风险。

2. 描述一下在使用电器时遇到漏电的情况,应该如何处理?当使用电器时,如果感到电流通过你的身体,说明可能存在漏电。

应该立即停止使用电器,并将插头拔出插座。

确保自己和他人的安全后,检查电器是否损坏,需要修理或更换。

3. 家庭应急疏散计划是什么?为什么要制定?家庭应急疏散计划是一种为了应对紧急情况而制定的计划,特别是在火灾等意外事件发生时。

制定这样的计划可以帮助家庭成员在紧急情况下知道应该怎么做,确保他们的生命安全。

4. 家中如何确保电气设备的安全?- 定期检查电气设备并维护良好的状态。

- 不要随意更改电线和插座的布局。

- 在潮湿环境中使用合适的电气设备。

- 使用质量可靠的电线和插座。

第三节安全用电案例分析1. 描述一次在家中使用电器时发生的电气火灾案例,并分析原因。

在一次家庭聚会中,主人使用老旧的电热水壶给客人煮水。

由于轻视了电器的使用安全,热水壶在运行期间发生短路,导致火灾。

这可能是由于热水壶的电线老化和损坏,以及插座过载引起的。

2. 描述一次漏电导致的电击事故,并给出预防措施。

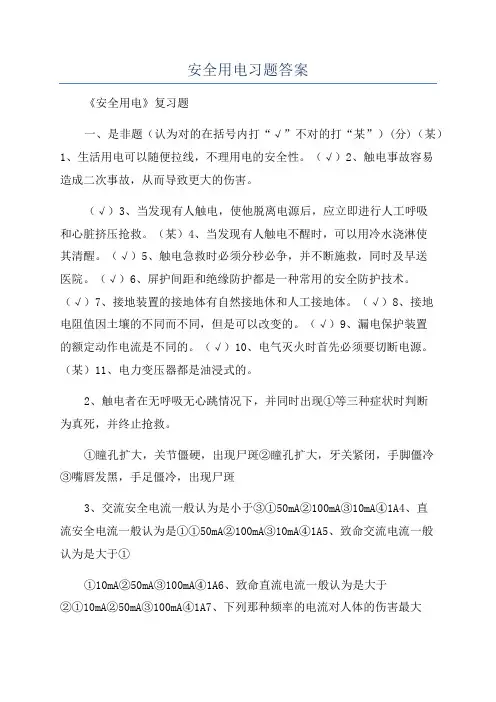

安全用电习题答案

安全用电习题答案

安全用电习题答案《安全用电》复习题一、是非题(认为对的在括号内打“√”不对的打“某”)(分)(某)1、生活用电可以随便拉线,不理用电的安全性。

(√)2、触电事故容易造成二次事故,从而导致更大的伤害。

(√)3、当发现有人触电,使他脱离电源后,应立即进行人工呼吸和心脏挤压抢救。

(某)4、当发现有人触电不醒时,可以用冷水浇淋使其清醒。

(√)5、触电急救时必须分秒必争,并不断施救,同时及早送医院。

(√)6、屏护间距和绝缘防护都是一种常用的安全防护技术。

(√)7、接地装置的接地体有自然接地休和人工接地体。

(√)8、接地电阻值因土壤的不同而不同,但是可以改变的。

(√)9、漏电保护装置的额定动作电流是不同的。

(√)10、电气灭火时首先必须要切断电源。

(某)11、电力变压器都是油浸式的。

2、触电者在无呼吸无心跳情况下,并同时出现①等三种症状时判断为真死,并终止抢救。

①瞳孔扩大,关节僵硬,出现尸斑②瞳孔扩大,牙关紧闭,手脚僵冷③嘴唇发黑,手足僵冷,出现尸斑3、交流安全电流一般认为是小于③①50mA②100mA③10mA④1A4、直流安全电流一般认为是①①50mA②100mA③10mA④1A5、致命交流电流一般认为是大于①①10mA②50mA③100mA④1A6、致命直流电流一般认为是大于②①10mA②50mA③100mA④1A7、下列那种频率的电流对人体的伤害最大③①直流电②600Hz③60Hz④1KHz8、表示“提示安全、状态通行”的安全色是:④①蓝色②红色③黄色④绿色9、家用漏电保护装置的额定动作电流是:①①30mA②30A③10mA④10A10、下图禁止攀登的标志是:②①②③④11、下图禁止合闸的标志是:③①②③④12、上图中禁止通行的标志是:②三、填充题(把认为正确的内容填于空格上)(分)1、电流对人体的伤害程度因男女性别和体质的不同而不同,成年男性小于女性,健康人小于体弱者。

(选择填“大于、小于、等于”)。

安全用电用气常识(三篇)

安全用电用气常识(三篇)

安全用电用气常识1、用电不能超负荷。

2、应在无腐蚀性气体、无爆炸危险品的位置安装漏电保护器,并定期进行完好性和灵敏性检验。

3、电源线、配电线、开关、插头、插座、灯头等设施配件应保持良好状态,对老化的、有裂缝和破损的设施配件应及时更换;电源线不得拖放在地面,以防损坏绝缘层。

4、接地线不得接在水管、煤气管和电话线上,也不得接在避雷线的引下线上。

5、使用电炒锅时,应用木柄或塑料柄锅铲;使用电熨斗时,不得与功率较大的电器同时使用一个插座,以防线路超载引起火灾;6、使用电吹风、电流梳等电器时,用后立即拔掉电源插头,以免遗忘而引起事故;7、使用电热毯、电热鞋等接触人体的电器时,应先通电试验检查,确无漏电才能接触人体;8、除电热毯外,不能把带电的电器引上床,也不能靠近睡眠状态中的人体;使用电热毯时,不能整夜通电,发热后即应断电,以保安全;9、不能用汽油、酒精、肥皂水、去污粉等有腐蚀性或导电的液体擦抹电器表面,不能用湿手、湿布擦抹带电的开关、插座和灯头等。

二、【燃气具使用安全常识】1、燃气器具选购:①天然气用户应选购天然气器具,液化石油气用户应选购液化石油气器具,二者不能混用。

②选购燃气灶具或燃气热水器时,应查验产品是否具有合格证。

③为确保安全,用户最好选用带熄火保护装置的燃气灶具。

2、燃气器具使用:①使用燃气器具前,必须熟读产品说明书,并熟练掌握操作程序。

②燃气灶具使用前,应检查火孔盖、支架等活动部分位置是否正确。

③使用燃气时,必须保持通风并有人照看。

④家用燃气灶具从出售之日起算,使用年限为6~8年,对超过使用年限和破损的燃气灶具应及时换。

安全用电用气常识(二)是指在日常生活中正确、安全地使用电力和燃气资源的基本知识和方法。

掌握这些常识对于防止电气事故和燃气事故的发生,保障人身财产安全至关重要。

下面,我将为您详细介绍安全用电用气常识。

一、安全用电常识1. 装修用电安全:(1)委托有资质的建筑装修公司进行装修,不要盲目DIY;(2)在装修过程中,工人应定期检查电线电缆的敷设和接头是否安全可靠;(3)对于老旧住房,在进行装修前应进行电线电缆的更新以保证安全使用。

人教版九年级物理第十九章《生活用电》单元练习题(含答案)

人教版九年级物理第十九章《生活用电》单元练习题(含答案)

人教版九年级物理第十九章《生活用电》单元练习题(含答案)一、单选题1.如图所示的电路,开关闭合后,输电线因电流过大而燃烧起来,引起电流过大的原因是:A.电路中用电器过多 B.电路中用电器的总电阻过大C.电路中用电器总功率过大 D.电路中支路太多2.关于家庭电路和安全用电,下列说法中正确的是A.家庭电路中接通的用电器越多,电路的总电阻反而越小B.用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属C.只要不直接接触高压输电线路,人体就不会受到伤害D.家里的用电器只要功率不是太大,外壳就不用接地3.下列符合安全用电要求的是()A.开关要接在零线上B.用湿手拔热水器的插头C.使用测电笔时不能触碰笔尾金属体D.发生触电事故时,应立即切断电源4.电与我们生活息息相关,下列关于电现象的说法正确的是A.使用测电笔时,手必须接触笔尾金属体B.两个相互吸引的泡沫球一定带异种电荷C.为了帮助触电者脱离电源,可以借助钢管挑开电源D.用毛皮摩擦过的橡胶棒能带电是因为橡胶有良好的导电性5.下列关于安全用电的说法正确的是A.只要电灯不发光,就可以用湿布把它擦干净B.只要将保险丝换上粗的,电路中就可以接入大功率的用电器C.把家用电器的金属外壳接上地线,可以防止触电D.看到有人触电应立即用手把他拉开6.下列四种做法,不符合安全用电原则的是A.发现有人触电,先切断电源再救人B.将开关安装在灯泡和零线之间C.保护好用电器的绝缘体,不使它的火线裸露D.在户外,不要靠近高压带电体7.如图,使用电热水壶烧水时,若不慎有水溅入旁边的插座里,可能会导致电路A.断路,空气开关跳闸 B.短路,空气开关跳闸C.断路,电热水壶停止工作 D.短路,电热水壶继续工作8.小科在学习了《家庭用电》后设计了一个如图所示的电路,下列相关说法正确的是()A.电路中甲、丁串联B.电路中丙连接方式不正确C.闭合开关K1、K2,甲灯亮、乙灯不亮,说明乙灯被短路D.用测电笔检测丙插座的两孔时,测电笔氖管都能发光9.下列有关“安全用电”的说法,正确的是()A.发生电线起火时,马上泼水救火B.发生煤气泄漏时,打开电灯检查漏气管道C.发现有人触电时,立即用手把触电者拉开D.使用验电笔时,手一定要接触验电笔尾部的金属部分10.关于安全用电下列说法正确的是A.用潮湿的手拨动电器设备的开关B.绝缘层破损的导线可以继续使用C.发现触电事故要立即切断电源D.在未断开电源的情况下更换灯泡二、填空题11.三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长,如图所示。

(物理)中考物理生活用电的基本方法技巧及练习题及练习题(含答案)

(物理)中考物理生活用电的基本方法技巧及练习题及练习题(含答案)

(物理)中考物理生活用电的基本方法技巧及练习题及练习题(含答案)一、生活用电选择题1.关于家庭电路和安全用电,下列说法正确的是()A. 使用测电笔辨别火线或零线时,手不能接触笔尾金属体B. 家庭电路中,插座和各用电器之间是并联的C. 家庭电路中,用电器的开关可以任意安装在火线或零线上D. 家里的空气开关跳了闸,一定是电路中的总功率过大【答案】D【解析】【解答】解:A、使用测电笔时,手必须接触笔尾金属体,用笔尖接触被检验导线,才能辨别火线和零线,故A错误;B、家庭电路中,插座和各用电器之间是并联的,故B正确;C、为了开关断开后,用电器与火线断开,则控制用电器的开关必须接在火线上,故C错误;D、空气开关自动跳闸的原因是电流过大,引起家庭电路中电流过大的原因有两个:短路或总功率过大,故D错误;故选D.【分析】(1)使用试电笔时,手只有接触笔尾金属体,测电笔才能使用;(2)家庭电路中各用电器是并联的;(3)家庭电路中开关和开关控制的用电器之间是串联的,开关必须与火线相连;(4)家庭电路漏电保护器跳闸,可能是发生的短路,也可能是有漏电的位置,还可能是总功率过大.2.小明家中的4盏电灯突然全部熄灭了,他检查保险丝发现未熔断,于是用测电笔测试室内各处电路,氖管均不发光,他作出如下判断,正确的是()A. 室内用电器短路了B. 进户的火线开路了C. 进户的零线开路了D. 灯丝都给烧断了【答案】B【解析】【解答】解:A、如果某处短路,会引起保险丝烧断,造成电路断开,整个电路无电流,氖管不会发光.故A错误;B、如果进户火线断路,测电笔测试任何一点,氖管都不发光.故B正确;C、进户零线断路,其它部分都相当于火线,测试时氖管会发光.故C错误;D、灯泡灯丝全部烧断时,测电笔测试连接火线一端时,氖管发光,测试另一端氖管不能发光.故D错误.故选B.【分析】家庭电路中用电器正常工作时,必须一端接火线,另一端接零线,其中测电笔接触火线时,氖管会发光.所以测电笔的基本作用是确定火线,检验方法是:测电笔接触电路,观察氖管是否发光.3.如图所示的四种现象中,符合安全用电原则的是()A. 在没有断开电源的情况下换灯泡B. 使用绝缘层破损的电线C. 用湿抹布擦拭正在工作的台灯D. 用绝缘棒挑开通电的裸导线【答案】 D【解析】【解答】解:A、不断开开关,直接更换不亮的电灯泡,由于灯泡上带电,容易引起触电事故,所以更换灯泡时先断开开关,A不符合安全用电原则;B、电线绝缘层破损后,防止引发触电事故,B不符合安全用电原则;C、用湿布擦拭正在发光的电灯,湿布导电容易使人触电,C不符合安全用电原则;D、用绝缘棒挑开通电的裸导线,避免发生触电事故,D符合安全用电原则。

九年级物理生活用电知识点题库

九年级物理生活用电知识点题库

(每日一练)九年级物理生活用电知识点题库单选题1、下列说法正确的是()A.绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷B.实际电功率大的用电器在相同的工作时间内消耗的电能多C.家庭电路中电流过大的原因一定是因为火线与零线碰到了一起D.通电时电炉丝热的发红,而跟电炉丝连接的导线却不太热,通过电炉丝的电流更大答案:B解析:A.绝缘体不容易导电的原因是因为绝缘体内部几乎所有电荷被束缚在原子核周围,不能自由移动,不是没有电荷,故A错误;B.由电功率的公式W=Pt可得,在相同时间内,消耗的电能与实际功率成正比,所以实际电功率大的用电器在相同的工作时间内消耗的电能多,故B正确;C.家庭电路中电流过大的原因可能是短路,也可能是总功率过大造成的,故C错误;D.电炉丝与导线是串联的,根据串联电路电流的规律,在串联电路中电流强度处处相等,故D错误。

故选B。

2、关于家庭电路与安全用电的基本常识,下列说法中正确的是()A.控制用电器的开关一定要接在火线上B.保险丝熔断后,可用钢丝替代保险丝C.使用试电笔时,手指不能触碰试电笔上的金属笔尾D.把用电器的三脚插头改为两脚插头接在两孔插座上使用答案:A解析:A.从安全用电的角度来分析,开关必须串联在火线和用电器之间,故A正确;B.当用钢丝代替后,钢丝的熔点很高,温度即使升高到一定程度,它也不会自动熔断,起不到保护电路的作用,故B错误;C.使用试电笔辨别火线和零线时,必须用手接触笔尾的金属体,故C错误;D.用电器的三脚插头改为两脚插头接在两孔插座上使用,这样当金属外壳漏电时,不能将电及时导向大地,易引发触电,故D错误。

故选A。

3、“注意安全,珍惜生命”是大家的共同心愿,如图中一些做法符合用电安全的是()A.B.C.D.答案:A解析:A.家用电器的金属外壳要接地,防止金属外壳漏电,发生触电事故,此选项符合安全用电原则,符合题意;B.电视天线与电线接触,人可能会通过天线触电,不符合题意;C.由于自来水是导体,在电线上晾晒衣服容易发生触电事故,不符合题意;D.插座上接过多用电器会导致总功率过大,电路中的电流过大,易引起火灾,不符合题意。

初三物理生活用电常识试题答案及解析

初三物理生活用电常识试题答案及解析

初三物理生活用电常识试题答案及解析1.下面有关家庭电路的说法中正确的是()【答案】AD【解析】A、在使用试电笔时,手接触笔尾金属体,不能接触金属笔尖,该选项说法正确;B、家庭电路的用电器都是并联的,卧室中的灯突然熄灭,故障应该是灯丝断了,如果是短路,电视机就不能工作了,该选项说法不正确;C、为了防止触电,家中带金属外壳的大功率用电器必须接地线,该选项说法不正确;D、电路中的电流过大使保险丝熔断,原因可能是短路也可能是用电器的总功率过大,该选项说法正确.故选AD.【考点】安全用电原则2.关于家庭电路和安全用电,下列说法不正确的是:A.家庭电路中的熔丝熔断,一定是发生了短路B.使用测电笔辨别火线或零线时,手接触笔尾金属体C.对人体安全的电压是36VD.三角插头的用电器也可以插入两孔插座【答案】ACD【解析】保险丝被烧断,说明电路中的电流过大,原因可能是电路中使用了大功率用电器或出现了短路故障,A选项说法不准确,符合题意;使用测电笔辨别火线或零线时,手必须接触笔尾金属体才能形成电流通路,B选项说法正确,不符合题意;对人体安全的电压是不高于36V的电压,C选项说法不准确,符合题意;三角插头的用电器不可以插入两孔插座,否则用电器金属外壳没有接地,漏电时有触电危险,D选项说法不准确,符合题意;综上分析,选填ACD。

【考点】家庭电路故障判断;测电笔使用;安全电压;安全用电规则。

3.如图所示,请正确连接下列家庭电路。

【答案】如图所示【解析】螺口灯泡的金属螺纹a接线柱应与零线连接,开关b接线柱与火线连接,三孔插座接线柱连接时“左零右火”,即c接线柱连接零线,e接线柱连接火线,d接线柱连接地线,如图所示。

【考点】家庭电路安全连接4.关于图所示甲、乙两种做法的判断,正确的是()【答案】B【解析】甲图中,小朋友在高压线下钓鱼,钓鱼竿或者鱼线一旦接触到高压线就有可能造成触电事故,是非常危险的。

乙图中,在现代建筑上安装避雷针,将云层中积聚的电荷导入大地,可以避免雷击事故。

家庭电路生活用电练习题及答案

家庭电路生活用电练习题及答案

家庭电路练习题一、选择题(1~9题为单选题,每题2分;10~15题为多选题)1.某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时,它们之间的连接方式是A.串联B.并联C.电视与台灯串联后再与灯泡并联D.灯泡与台灯串联后再与电视并联2.3.如上图右甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。

下列说法正确的是A.灯和插座是串联的B.灯和插座是并联的C.开关只控制插座D.开关同时控制灯和插座~4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5.如右图是涂涂家庭电路,闭合开关,灯不亮。

用试电笔接触c点氖管不发光,接触d点氖管发光。

已知该电路有两处故障,则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6.下图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法,在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时,L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光,L2不发光。

由此可以确定A.L1灯头断路B.L1灯头短路!C.L2灯头短路D.L2灯头断路7.涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据,以下几种说法正确的是A.漏电电流大于30mA,保护器会在之内切断电源B.漏电持续时间超过时保护器才能动作C.当漏电电流达到15mA时就能起到保护作用D.只有当进户电压大于220V或漏电电流大于20A时,才能起到保护作用8.若在你家中三孔插座中间的孔没有接地,将会发生的现象是()A.插座因耗电增加而烧毁B.这孔接地是为了更好的让家用电器散热C.家用电器不能正常工作D.人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器,如图所示从电热水壶的结构和使用来看,它涉及到很多物理知识。

专题19生活用电(家庭电路、安全用电常识)知识点+例题—2021届九年级中考物理一轮总复习专题讲义

专题19生活用电(家庭电路、安全用电常识)知识点+例题—2021届九年级中考物理一轮总复习专题讲义

2021年中考物理总复习专题19 生活用电家庭电路、安全用电常识(知识点+例题)一、家庭电路:1.家庭电路的组成:进户线(低压供电线)、电能表、总开关、保险装置、用电器、导线、插座、开关等(要按顺序填写)。

2.家庭电路的各部分的作用:(1)火线和零线(进户线):给用户提供家庭电压的线路,分为火线和零线。

火线和零线之间的电压为220V;火线和地线之间电压也为220V;正常情况下,零线和地线之间电压为0V。

(2)电能表:①用途:测量用户消耗电能(电功)的多少的仪表。

②安装:安装在家庭电路的干路上,原因:这样才能测出全部家用电器消耗的电能。

③铭牌:所标的电压U是额定电压;所标的电流I是允许通过的最大电流。

(3)总开关(空气开关):①作用:控制整个电路的通断,以便检测电路更换设备。

②安装:家庭电路的干路上,空气开关的静触点接电源线。

(4)保险装置(保险丝):①材料:保险丝是由电阻率大、熔点较低的铅锑合金制成。

②保险原理:当过大的电流通过时,保险丝产生较多的热量使它的温度达到熔点,于是保险丝熔断,自动切断电路,起到保险作用。

③电路符号:④连接:与所保护的电路串联,且一般只接在火线上。

位置在总开关之后。

⑤选择:保险丝的额定电流等于或稍大于家庭电路的最大工作电流。

⑥规格:越粗额定电流越大。

(5)插座:①作用:连接家用电器,给可移动家用电器供电。

②种类:固定插座、可移动插座、二孔插座、三孔插座。

③安装:并联在家庭电路中,具体接线情况:三孔插座:左零(线)、右火(线)、上接地(线);两孔插座:通常左零线右火线。

(6)用电器(电灯)、开关:①安装:螺丝口灯泡的螺旋接灯头的螺旋套,进而接零线;灯泡尾部的金属柱接灯头的弹簧片,再通过开关接火线:②原因:防止维修触电。

③开关和用电器串联,控制用电器;如果开关短路用电器会一直工作,开关不能控制,但不会烧干路上的保险丝。

④根据安全用电原则连接电路,每个开关都可以单独控制灯。

⑤在新建的楼房里,控制插座的总开关上大多还装有漏电保护器。

日常生活用电常识(三篇)

日常生活用电常识(三篇)

日常生活用电常识1.不用手或导电物(如铁丝、钉子、别针等金属制品)去接触、试探电源插座内部;不接触没有绝缘的线头;发现有裸露的线头要及时与维修人员联系。

2.不用湿手触摸电器,不用湿布擦拭电器。

3.灯泡或电吹风、电饭锅、电熨斗、电暖气等电器在使用中会发出高热,应注意将它们远离纸张、棉布等易燃物品,防止发生火灾。

4.不要在一个多口插座上同时使用多个电器。

使用插座的地方要保持干燥,并不要将插座电线缠绕在金属管道上。

电线延长线不可经由地毯或挂有易燃物的墙上,也不可搭在铁床上。

5.电器插头要插牢,紧密接触,不要松动,以免生热。

电器使用完毕要及时拔掉电源插头;插拔电源插头时要捏紧插头部位,不要用力拉拽电线,以防止电线的绝缘层受损造成触电。

6.购买电器产品时,要选择有质量认定的合格产品。

要及时淘汰老化的电器,严禁电器超期负役。

7.电气设备的金属外壳要做好接地保护,不要随意拆卸、安装电源线路、插座、插头等。

8.发现有人触电时要立即关闭电源;或者用干木棍或其他绝缘物将触电者与带电的导体分开,不要用手去直接救人;如触电者神智昏迷、停止呼吸,应立即施行人工呼吸,或马上送医院进行紧急抢救。

日常生活用电常识(二)是指我们在日常生活中常常使用的电器设备的基本知识和用电注意事项。

了解这些常识可以帮助我们正确、安全地使用电器,并避免一些事故的发生。

下面是一些关于日常生活用电常识的内容。

1.插座和电源线在使用电器时,应将插头插入到插座中。

插座应与电器匹配,并且要保证插头和插座之间的接触牢固,避免松动引发火灾。

电源线不应被损坏,如果发现电源线上有损坏或暴露的情况,应停止使用,并及时更换或修理电源线。

2.扩展插座和电源开关扩展插座是为了满足多个电器同时使用而设计的。

在使用扩展插座时,应注意扩展插座的额定电流是否符合所需电器的功率,以免过载。

电源开关是控制电器是否开启或关闭的装置。

在不使用电器时,应及时关闭电源开关,避免不必要的耗电和安全隐患。

初中物理生活用电试题(有答案和解析)含解析

初中物理生活用电试题(有答案和解析)含解析

初中物理生活用电试题(有答案和解析)含解析一、生活用电选择题1.下列关于生活用电的说法错误的是()A. 保险丝不可以用铁丝来代替B. 更换灯泡,搬动电器前必须断开电源开关C. 多个大功率用电器最好同时用一个插座D. 用试电笔辨别火线和零线,手要接触笔尾的金属体【答案】C【解析】【解答】A、铁丝的熔点高,当电流过大时不会熔断,因此不能做保险丝,A不符合题意;B、更换灯泡、搬动用电器前,应断开电源开关,以防止人接触用电器时触电,B不符合题意;C、多个大功率用电器同时使用一个插座,会使总功率过大,造成电流过大,容易引起火灾。

C符合题意;D、使用试电笔时,手要与笔尾金属体相连,D不符合题意。

故答案为:C。

【分析】当多个大功率用电器同时使用,电路的总功率过大,总电流过大,不符合安全用电原则.2.家庭电路中的空气开关跳闸了,以下原因中不可能的是()A. 同时使用的用电器总功率太大了B. 用电器插头处的导线绝缘裸露而线芯相碰C. 按键开关中两根导线的线头相碰D. 空气开关的额定电流过小【答案】 C【解析】【解答】空气开关跳闸是因为通过的电流太大,超过承受的最大电流,电流大的具体情况有短路会总功率过大,ABD不符合题意,C符合题意。

故答案为:C.【分析】家庭电路中电流过大是因为短路或过载,按键开关中导线接触,相当于电路接通。

3.生活中具备安全用电意识非常重要。

下列做法符合安全用电要求的是()A. 发生触电事故时,应立即设法切断电源B. 更换灯泡、搬动用电器前,不用断开电源开关C. 多个大功率用电器同时使用一个插座D. 使用测电笔时,手不要接触笔尾的金属体【答案】 A【解析】【解答】A、发现有人触电时,应立即切断电源或用绝缘体把导线挑开,A符合题意;B、更换灯泡、搬动用电器前,应断开电源开关,以防止人接触用电器时触电,B不符合题意;C、多个大功率用电器同时使用一个插座,会使总功率过大,造成电流过大,容易引起火灾,C不符合题意;D、使用试电笔时,手要与笔尾金属体相连,不能接触笔尖,D不符合题意.故答案为:A.【分析】(1)安全用电的原则:不靠近高压带电体,不接触低压带电体;(2)电路中电流过大的原因:短路或电路中的总功率过大;电流过大,导致导线过热,容易引发火灾;(3)使用测电笔时,将笔尖接触检测体,手的一部分要接触笔尾金属体.4.有关下列图片,说法正确的是()A. 使用三孔插座是为了节能B. 三角插头内一根导线与用电器的金属外壳相连C. 熔丝(俗称保险丝)烧断一定是发生了短路D. 高压警示牌提醒我们的安全电压为220V【答案】B【解析】【解答】A、三孔插座是为了将用电器的金属外壳接地,不是为了节能,A不合题意;B、三角插头内一根导线与用电器的金属外壳相连,可防止因电器漏电而触电,B符合题意;C、熔丝烧断说明电流过大,造成电流过大的原因可能是短路,也可能是用电器的总功率过大,C不合题意;D、高压警示牌提醒我们不要靠近,不是说明安全电压为220V,对人体的安全电压应该是不高于36V,D不合题意.故答案为:B.【分析】AB、三孔插座中的一根导线是为了将用电器的金属外壳接地,避免大功率用电器的金属外壳带电;C、短路或电路中用电器的总功率过大,都可以引起电流过大,而导致熔丝烧断;D、不高于36V的电压对人体才是安全的 .5.关于家庭电路和安全用电,下列说法正确的是()A. 家庭电路的总开关应安装在熔断器的后面,控制用电器的开关要接在火线和用电器之问B. 有金属外壳的家用电器,金属外壳必须接地C. 使用测电笔时,手不要接触笔尾金属体,以免触电D. 空气开关“跳闸”,一定是发生了短路,立即闭合开关即可【答案】 B【解析】【解答】解:A、总开关的作用是便于在检修电路和更换电路元件时切断电路,总开关应安装在熔断器的前面,控制用电器的开关要接在火线和控制用电器之间,A不符合题意;B、家用电器的金属外壳必须接地,防止金属外壳漏电时发生触电事故,B符合题意;C、使用测电笔辨别火线时,一定要用手接触笔尾金属体(接触笔尾金属体是不会触电的),否则容易造成误判,认为带电体不带电是十分危险的,C不符合题意;D、空气开关“跳闸”,可能是发生了短路,也可能是用电器总功率过大,找到原因后再闭合开关,D不符合题意。

初三物理生活用电常识试题

初三物理生活用电常识试题

初三物理生活用电常识试题1.关于家庭电路与安全用电,下列说法正确的是 ( )A.家庭电路短路时会烧坏用电器B.当两孔插座的两个线头相碰时,会造成短路C.家庭电路中空气开关跳闸,一定是接入了大功率用电器D.使用试电笔时,手若接触笔尾金属体就会发生触电事故【答案】B【解析】家庭电路短路时,通过电路中的电流很大,会引起火灾,选项A是错误的;两孔插座的两个线头分别接在火线和零线上,当两孔插座的两个线头相碰时,会造成短路,选项B是正确的;家庭电路中空气开关跳闸,是接入了大功率用电器或电路发生短路,选项C是错误的;使用试电笔时,手必须接触笔尾金属体,手若接触笔尾尖属体就会发生触电事故,选项D是错误的。

故本题正确选项是B。

【考点】安全用电常识2.(2分)(2014•湖北)如图所示,在三孔插座的A、B、C三孔中,连接火线的是孔,通过三孔插头和家用电器的金属外壳相连的是孔.【答案】B C【解析】为了安全用电,三孔插座通常是左(A)孔接零线,右(B)孔接火线,中上(C)孔接地线,地线通常与家用电器的金属外壳相连,目的是为了避免火线绝缘层破损与金属外壳接触而造成触电事故。

【考点】三孔插座的连接3.如图所示,用笔画线代替导线将部分家庭电路连接完整.【答案】如图所示:【解析】在家庭电路中,为了达到安全用电,通常灯泡的接法是火线进入开关,再进入灯泡顶端的金属点,零线直接接入灯泡的螺旋套;三孔插座的通常接法是上孔接地线,左孔接零线,右孔接火线。

电路连接如图所示。

【考点】家庭电路的连接4.如图所示的实例中,符合安全用电要求的是【解析】A通常情况下水是导体,用湿布擦发光的灯容易触电,不符合安全用电要求;B有人触电时应立即切断电源,再进行抢救;是符合安全用电要求的;C在高压线附近玩耍,会产生跨步电压,导致触电,不符合安全用电要求;D电线靠近高温物体易引起火灾,不符合安全用电要求。

故选B【考点】安全用电5.如下图所示,符合完全用电原则的是()A.同时使用大功率用电器B.用电器金属外壳接地C.使用绝缘皮破损的导线D.用湿手触摸开关【答案】B【解析】A、同时使用大功率用电器,会造成电线中的电流过大,造成起火事故,故A错误;B、金属外壳的用电器要接地,防止金属外壳漏电时发生触电事故,符合安全用电原则,故B正确;C、使用绝缘皮破损的导线,会发生触电;故C错误;D、用湿手触摸开关,水属于导体,有可能使电流通过水传到人体上,使人体触电,十分危险,故D错误;故选B。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

生活用电一、填空题1.室内照明电路的组成包括.2.照明电路中的电能表的作用是,闸刀开关的作用是控制总电源的通断,安装时进户线应先接到上.3.保险丝是______在电路中的,它的作用是.4、选用保险丝时,应该使它的额定电流或电路中最大的正常工作电流.5、安全用电的原则是.6、我国照明电路的电压是,动力线路的电压是_____.的电压是安全电压.7.照明电路的两根导线中,有一根连着地,叫线,另一根叫线,两根导线之间的电压等于 V.8. 在家庭电路中,开关和电灯是_____联的,二、选择题1. 关于家庭电路中电器安装的说法错误的是()A.开关应接在火线上B.螺丝口灯泡的螺旋套一定要接在零线上C.开关应和灯泡并联D.三孔插座应有接地线2. 发现有人触电后,应采取的正确措施是()A.赶快把触电人拉离电源B.赶快去喊电工来处理C.赶快用剪刀剪断电源线D.赶快用绝缘物体使人脱离电线3. 下列说法正确的是()A.对人体的安全电压是36伏B.家庭电路中的插座应与灯座串联起来C.在家庭电路中可以用铜丝代替保险丝D.电能表是用来测量用户消耗电能的仪表4. 电工站在干燥的木凳上检修照明电路,下列情况中安全的是()A.一手握火线,一手握零线B.一手握火线,一手握地线C.只有一只手接触火线D.一手接触火线,另一只手扶着水泥墙壁5. 照明电路里的保险丝应该选用()A.铜丝B.铁丝C.铅锑合金丝D.任何金属丝都行6.落在高压线上的鸟儿不会触电死亡,这是因为 [ ]A.鸟爪上的角质层是绝缘的。

B.鸟儿对电流的承受能力比较强。

C.鸟儿双脚落在同一条导线上,只有微小的电流流过鸟的身体。

D.高压线有橡胶外皮。

7.“电路中发生短路”,这里短路是指()A.很短的电路; B.电流没经过用电器而直接构成回路;C.开关闭合,用电器工作;D.电路不通,没有电流。

8.关于保险丝,下列说法中正确的是()A.电路中有了保险丝,就能起到保险作用;B.选用额定电流越小的保险丝,就越安全;C.选择适当规格的保险丝,才能够既不妨碍供电,又能起保险作用;D.以上说法都有问题。

9.照明电路里的保险丝应该选用()A.铜丝 B.铁丝 C.铅锑合金丝 D.任何金属丝都行10.某用户总共有60W的电灯4盏,40W电灯2盏,这个用户应选用的保险丝的额定电流应该是[ ] A. 1.3A B.1.35A C.1.4A D.1.5A11.如图所示电路中,当开关接通时,电灯不发光,若用测电笔在A ,B ,C ,D 各点测试,发现在A ,B ,C 三点氖泡都发光,在D 点氖泡不发光,可以判断线路故障是 [ ]A .在AB 段导线断路 B .在BC 段导线断路 C .在BC 段短路D .在CD 段断路12.在某电路中,需要临时接入一只大功率用电器的插座,为安全起见,同时也将保险丝接入电路,如图1所示,正确的接法应该是[ ]13.某单位照明电路的总电阻的大小变化情况是 [ ]A .开一只灯时,电路中电阻最小B .所有电灯都开时,电路中电阻最小C .所有电灯都开时,电阻最大D .不开灯时,电阻为零14.关于照明用电电路的安装,下列做法错误的是( )A.所有的电灯及其他用电器和插座均并联B.保险盒应装在总开关的前面C.各个灯头的控制开关应和灯串联,并联在火线上D.火线接在灯口内中央金属片上,零线接灯口内螺旋套三、简答题13.一只白炽电灯的灯丝断后,设法把灯丝搭上,接通电源后发现灯泡比以前亮了.试解释这个现象.14.某同学把一只台灯的插头插入插座后,发现台灯开关断开时,用测电笔接触螺丝口灯座的螺旋套,氖泡会发光,这是不安全的,你能采取什么措施排除这个故障.四、实验题16.请将图3(a )中的灯泡、开关、插座,填入图3(b )照明电路的空缺处,并给插座配装一只合理的熔断器,也在图中表示出来.五、计算题17.某教学楼共有9间教室,每间教室安装40W 的电灯6盏,问这幢教学楼应该选用额定电流是多少的保险丝?8.某学校共有教室18间,每间装有6盏100W 的电灯,由于注意节约用电,平均每天每盏灯少开半小时,那么一个月(按30天计)可以节约多少度电?19.某用户有85W 的彩电一台,“220V 40W ”的电灯两盏,“220V60W ”电灯两盏,“220V 25W ”电灯一盏,若再要增加100W 的洗衣机,70W 的电风扇各一台,问原有的“220V 3A ”的电能表能否继续使用?11题图20.某教学大楼共有12间教室,每间教室装有“220V 60W”的电灯6盏.若照明电路供电电压正常,在每间教室只开两盏灯时,这座楼的干线中的电流强度是多大?若每间教室的所有灯全部开亮,这座楼的干线中的电流又是多大?2.下列情况中,可能引起触电事故的是()A.两手分别接触一节干电池的两个电极B.站在干燥的木凳上,一手接触照明电路的火线C.站在地面上,一手接触照明电路的火线D.站在地面上,一手接触照明电路的零线答案:C3.家庭电路的电压是__________ V,家庭电路的组成包括进户线__________、__________、__________、插座、开关、电灯和其他用电器等。

答案:220 电能表闸刀开关保险设备4.当失电火时,应先切断电源,决不能不切断电源就用水救火,这主要是因为通常水是_________的。

答案:导电5.测电笔是用来___________________的,正确使用时,如果氖管发光表明测电笔接触的是__________。

答案:辨别火线和零线火线10分钟训练(强化类训练,可用于课中)1.当有人触电或电器设备着火时,下列哪一种做法是正确的()A.立即将触电人拉开B.立即用身边的小刀或剪刀将电线剪断C.电器设备着火,立即用水灭火D.有人触电时,应先拉断电源开关或用绝缘物将电线挑开,再进行抢救答案:D2.鸟儿两脚站在高压输电线上,输电线上的电流上百安,电压高达数万伏却不会触电致死,这是因为()A.鸟儿的脚是干燥的B.鸟儿的脚是绝缘的C.鸟儿两脚之间的电阻非常大D.鸟儿两脚之间的电压很小答案:D3.安装照明电路时,为检测电路安装是否正确,在接通电源前将火线上的保险丝取下,换成一个额定电压为220 V的白炽灯泡,同时断开所有用电器的开关。

接通电源后发现灯泡正常发光。

由此可以判定()A.电路安装正确B.电路安装不正确,某处有短路C.电路安装不正确,某处有断路D.条件不够,无法判断解析:家庭电路中的火线和零线是平行不相连的,若电路安装正确,当把火线上安装保险丝的位置换接成白炽电灯,在断开电路中所有开关的情况下,电路是开路,电灯不发光。

此时灯泡正常发光说明电路中火线和零线相连了,即某处有短路。

答案:B4.家庭电路中的触电事故都是人体直接或间接与__________相连,并构成通路造成的。

答案:火线5.所谓短路,就是家庭电路中的_________和_________直接接触了,造成电路中_________很大,产生大量的__________,容易烧坏电源,或者烧坏导线的绝缘层而引起火灾。

答案:火线零线电流热6.随着改革开放的不断深入,我国国民经济迅速发展,家住农村的初三学生珊珊家也盖起小别墅。

一天,珊珊放学回到家里,见爸爸正在电源处为难。

原来是电源处有火线、零线和入地线三个接线柱,而爸爸手里拿的入户线头只有两条且为同种颜色,正不知道如何连接,珊珊说:“不用管入地线接线柱,只要把两条入户线头随便接到另外两个接线柱上就可以了。

”爸爸听后,按珊珊的说法接好,合上开关,见家里的冰箱、彩电和白炽灯等都正常工作了,便高兴地说:“多亏了我女儿学物理懂得多,要不然我还真不知道怎么接呢?其实这种做法可能存在许多不符合安全用电规则之处,请你列举出两例:(1)_________________________________________________________________________(2)_________________________________________________________________________答案:(1)冰箱等用电器的金属外壳没有与大地相连接(2)开关接在零线上(其他答案只要合理均正确)7.泰新中学积极开展STS教育社会实践活动,利用双休日组织初三学生到集镇上宣传安全用电知识。

在学生自制的展板上有如图8-6-1所示的两幅宣传画,请你任选其中一幅为它配上解说词:图8-6-1答案:甲图:不要在电线上搭晾衣物,不要用湿手扳开关。

乙图:有人触电时,要先切断电源,或者用绝缘体挑开电线。

30分钟训练(巩固类训练,可用于课后)1.如图8-6-2所示为硬导线与螺丝压按式接线柱的连接,其中正确的是()图8-6-2解析:因为一般螺丝是按顺时针方向拧紧的,因此,导线的绕向应按顺时针方向进行,另外线头不宜过长,否则可能造成漏电或短路。

答案:B2.(2010江苏南通模拟,5)下列图示现象中,符合安全用电的是()图8-6-3答案:A3.(2010重庆模拟,7)随着人们生活水平的逐步提高,家用电器不断增多。

在家庭电路中,下列说法正确的是()A.灯与控制它的开关是并联的,与插座是串联的B.使用测电笔时,不能用手接触到笔尾的金属体C.电路中电流过大的原因之一是使用的电器总功率过大D.增加大功率用电器时,只需换上足够粗的保险丝即可答案:C4.对于家庭电路来说,接入电路的总电阻和电路消耗的总功率的情况是()A.开亮的灯越多,总电阻越大,总功率越大B.开亮的灯越多,总电阻越小,总功率越小C.开亮的灯越少,总电阻越大,总功率越小D.开亮的灯越少,总电阻越小,总功率越大答案:C5.家庭电路中,电线接头处要用绝缘胶布缠好,这是为了防止__________。

答案:漏电6.三孔插座比两孔插座多的那个孔是跟___________连接的,当用电器的三脚插头插在三孔插座里时,除把用电部分接入电路外,还应把用电器的__________与__________连接起来。

答案:大地 金属外壳 大地7.如图8-6-4是正确连接的家庭电路的一部分,根据电路图可判断:a 导线是__________线,判断的依据是__________。

图8-6-4答案:火 开关接在火线上8.实验室配有一只“220 V1 500 W”的电炉,通过带有保险丝和插座的配电板接入电路中,(如图8-6-5所示)将配电板的两个元件连好并接入家庭电路中。

图8-6-5答案:如图所示9.如图8-6-6所示的是家庭电路的一部分,请指出其中安装错误的地方。

图8-6-6答案:(1)闸刀开关装倒了。

照此法安装,当需要更换保险丝,拉闸时,闸刀在重力作用下有可能落下而接通电路,造成触电事故。

(2)开关S 1接在零线上了。

这样,即使断开S 1时,灯L 1仍与火线相连。
