单片机实验LCD显示实验
液晶显示器实训实验报告
一、实验目的1. 理解液晶显示器（LCD）的基本工作原理和组成结构。
2. 掌握液晶显示器驱动电路的设计与调试方法。
3. 熟悉液晶显示器的接口技术及其与单片机的连接方式。
4. 通过实验验证液晶显示器的显示功能，并实现简单图形和文字的显示。
二、实验原理液晶显示器（LCD）是一种利用液晶材料的光学各向异性来实现图像显示的设备。
它主要由液晶层、偏光片、电极阵列、驱动电路等部分组成。
液晶分子在电场作用下会改变其排列方向，从而改变通过液晶层的光的偏振状态，实现图像的显示。
三、实验器材1. 液晶显示器模块（如12864 LCD模块）2. 单片机开发板（如STC89C52单片机）3. 电源模块4. 连接线5. 实验平台（如面包板）四、实验内容1. 液晶显示器模块的识别与检测首先，对所购买的液晶显示器模块进行外观检查，确保无损坏。
然后，根据模块说明书，连接电源和单片机开发板，进行初步的检测。
2. 液晶显示器驱动电路的设计与调试根据液晶显示器模块的技术参数，设计驱动电路。
主要包括以下部分：- 电源电路：将单片机提供的电压转换为液晶显示器所需的电压。
- 驱动电路：负责控制液晶显示器模块的行、列电极，实现图像的显示。
- 接口电路：将单片机的信号与液晶显示器的控制信号进行连接。
在设计电路时，需要注意以下几点：- 电源电压要稳定，避免对液晶显示器模块造成损害。
- 驱动电路的驱动能力要足够，确保液晶显示器模块能够正常显示。
- 接口电路的信号传输要可靠，避免信号干扰。
设计完成后，进行电路调试，确保电路正常工作。
3. 液晶显示器的控制程序编写根据液晶显示器模块的控制指令，编写控制程序。
主要包括以下部分：- 初始化程序：设置液晶显示器的显示模式、对比度等参数。
- 显示程序：实现文字、图形的显示。
- 清屏程序：清除液晶显示器上的显示内容。
在编写程序时，需要注意以下几点：- 控制指令要正确，避免对液晶显示器模块造成损害。
- 程序要简洁，易于调试和维护。

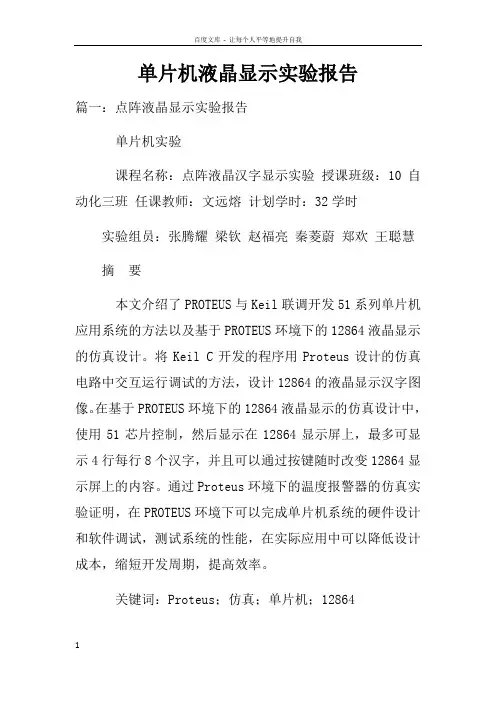

单片机液晶显示实验报告
单片机液晶显示实验报告篇一：点阵液晶显示实验报告单片机实验课程名称：点阵液晶汉字显示实验授课班级：10自动化三班任课教师：文远熔计划学时：32学时实验组员：张腾耀梁钦赵福亮秦菱蔚郑欢王聪慧摘要本文介绍了PROTEUS与Keil联调开发51系列单片机应用系统的方法以及基于PROTEUS环境下的12864液晶显示的仿真设计。
将Keil C开发的程序用Proteus设计的仿真电路中交互运行调试的方法，设计12864的液晶显示汉字图像。
在基于PROTEUS环境下的12864液晶显示的仿真设计中，使用51芯片控制，然后显示在12864显示屏上，最多可显示4行每行8个汉字，并且可以通过按键随时改变12864显示屏上的内容。
通过Proteus环境下的温度报警器的仿真实验证明，在PROTEUS环境下可以完成单片机系统的硬件设计和软件调试，测试系统的性能，在实际应用中可以降低设计成本，缩短开发周期，提高效率。
关键词：Proteus；仿真；单片机；12864目录第一章绪论1.1实验任务和要求???????????????????????..11.2 基于Proteus的12864显示的研究???????????????.1 . 1.3 实验方案及原理??????????????????????..1第二章点阵液晶汉字显示的硬件部分2.1程序流程图?????????????????????????.2 2.2硬件电路图???????????????????????. 2.3芯片12864的简介?????????????????????第三章点阵液晶汉字显示的软件部分3.1 Keil简介??????????????????????????. 3.2 Proteus简介????????????????????????. 3.3 Proteus与Keil软件联合仿真的建立??????????????.第四章结论4.1实验总结??????????????????????????.附录1：点阵液晶汉字显示的源程序第一章绪论1.1 实验任务和要求用LCD128x64点阵液晶显示器显示指定汉字，最多可以显示4行、8个/行汉字，通过键盘可以随时改变显示的内容。
单片机控制LCD液晶显示器(含程序)
液晶显示器一．实验目的：1.了解全点阵图形LCD的结构和原理掌握在MSP430上如何使用外设。
2.了解LCD显示器的工作原理、种类(笔段型、点阵字符型、点阵图形)及主要性能指标。
3.掌握图形点阵LCD的编程使用方法;理解LCD显示模块命令的种类、功能及使用方法。
4.了解LCD字符生成软件的使用方法（见附录）。
二．实验内容：1.在LCD上显示Hello和中文字“南京工业大学”。
2.通过键盘控制Hello或者中文字符在LCD上左右、上下移动。
3.学会使用字符生成软件来实现任意字符代码的生成和显示。
4.其他另外可以实现的目标:使字符在按键没有松动的情况下连续移动；实现字符的循环移动，即当字符串移动到边界时仍可以移动，显示不完的部分从另一边显示出来。
三．实验原理：1.图形点阵式液晶原理液晶是一种具有规则性分子排列的有机化合物，它既不是液体也不是固体，而是介于固态和液态之间的物质。
液晶具有电光效应和偏光特性，这是它能用于显示的主要原因。
常用的液晶显示器可分成3类，分别是扭曲向列型（Twisted Nematic）、超扭曲向列型（Super TN）和彩色薄膜型。
字符点阵式属于扭曲向列型LCD。
典型的字符点阵式液晶显示器是由控制器、驱动器、字符发生器ROM、字符发生器RAM和液晶屏组成，字符由5*7 点阵或5*10点阵组成。
一般结果如图一所示：图一 128x64 点阵图形液晶模块方框示意图此次实验所用的LCD型号是RT12864CT。
12864是一种图形点阵液晶显示器，它主要由行驱动器/列驱动器及128*64全点阵液晶显示器组成。
可完成图形显示，也可以显示8*4个（16*16）汉字。
管脚号管脚名称LEVER 管脚功能描述1 VSS 0 电源地2 VDD +5.0V 电源电压3 V0 - 液晶显示器驱动电压4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0为显示数据D/I=“L”，表示DB7∽DB0为显示指令数据5 R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0R/W=“L”，E=“H→L”数据被写到IR或DR6 E H/ R/W=“L”，E信号下降沿锁存DB7∽DB0R/W=“H”，E=“H”DDRAM数据读DB7∽DB07 DB0 H/L 数据线8 DB1 H/L 数据线9 DB2 H/L 数据线10 DB3 H/L 数据线11 DB4 H/L 数据线12 DB5 H/L 数据线13 DB6 H/L 数据线14 DB7 H/L 数据线15 CS1 H/L H:选择芯片(右半屏)信号16 CS2 H/L H:选择芯片(左半屏)信号17 RET H/L 复位信号,低电平复位18 VOUT -10V LCD驱动负电压19 LED+ - LED背光板电源20 LED- - LED背光板电源表1：12864LCD的引脚说明128x64 点阵图形液晶模块的内部结构可分为三个部分：LCD 控制器，LCD 驱动器，LCD 显示装置。
lcd显示实验原理
lcd显示实验原理
LCD（液晶显示）实验的原理是基于液晶分子的物理特性。
当给液晶施加电压时，液晶分子会重新排列，使光线能够直射出去而不发生任何扭转。
LCD的显像原理是由面板上每一个具有不同色彩与灰阶的像素来构成画面。
每个像素的灰阶与色彩，则是利用像素中液晶分子所透过的光源强弱与颜色来区分。
LCD驱动IC施加不同的电压改变液晶分子的排列方向，使液晶分
子依直立或扭转之状态，形成光闸门来决定背光光源的穿透程度以构成画面。
彩色显示原理是，LCD驱动IC控制液晶分子排列的方向使得单一像素产生
不同的色阶，但这样的色阶只有黑白两种色彩。
为了产生彩色，每一像素需要红、蓝、绿三种子像素来产生该像素之色彩，这部分便需要搭配彩色滤光片来达成。
彩色滤光片产生三种子像素所需的色彩，经过水平偏光片组合之后，便可在显示屏幕上成像。
以上内容仅供参考，如需更全面准确的信息，可以查阅液晶显示技术相关书籍或咨询该领域的专家。
基于C51单片机的键盘及LCD显示
}
}
}
1．实验报告格式：
一．实验名称
二．实验目的
三．实验内容
四．设计思想
五．硬件设计
六．程序代码
七．参考文献
2．硬件电路原理图用PROTEL等软件画出。
附录：程序源代码：
附录1
#include "reg51.h"
#include "intrins.h"
#define THCO 0xee
#define TLCO 0x0
i_data&=0xf0;
for(i=0;i<8;i++)
{
SID=(bit)(i_data&0x80);
SCLK=0;
SCLK=1;
i_data=i_data<<1;
}
CS=0;
}
void InitLCD() //液晶初始化
{
send_command(0x30); //功能设置:一次送8位数据,基本指令集
2）ST7920控制器系列中文图形液晶模块资料手册
三、设计指标
利用实验板上提供的键盘电路，LCD显示电路,设计一人机界面，能实现以下功能：
1.LCD上显示“重庆科技学院”
2.按键至少包括0-9的数字键
3.LCD显示按键值
4.电子钟显示：时，分，秒（选作）
四、实验要求
1.以单片机为核心，设计4*4非编码键盘及LCD的硬件电路，画出电路原理图。
{
unsigned char hi=0;//汉字显示
if(x==0) send_command(0x80+y);//
else if(x==1) send_command(0x90+y);
数码显示控制实验报告(3篇)
第1篇一、实验目的1. 熟悉数码显示模块的结构和工作原理；2. 掌握51单片机控制数码显示模块的方法；3. 学会使用移位寄存器实现数码显示的动态扫描；4. 提高单片机编程能力和实践操作能力。
二、实验原理数码显示模块是一种常见的显示器件，主要由7段LED组成，可以显示0-9的数字以及部分英文字符。
51单片机通过控制数码显示模块的段选和位选，实现数字的显示。
移位寄存器是一种常用的数字电路，具有数据串行输入、并行输出的特点。
在本实验中，使用移位寄存器74HC595实现数码显示的动态扫描。
三、实验仪器与材料1. 51单片机实验板；2. 数码显示模块；3. 移位寄存器74HC595；4. 电阻、电容等电子元件；5. 电路连接线；6. 编译软件Keil uVision；7. 仿真软件Proteus。
四、实验步骤1. 电路连接（1）将51单片机的P1口与数码显示模块的段选端相连；（2）将74HC595的串行输入端Q（引脚14）与单片机的P0口相连；（3）将74HC595的时钟端CLK（引脚11）与单片机的P3.0口相连；（4）将74HC595的锁存端LR（引脚12）与单片机的P3.1口相连；（5）将数码显示模块的位选端与74HC595的并行输出端相连。
2. 编写程序（1）初始化51单片机的P1口为输出模式，P3.0口为输出模式，P3.1口为输出模式；（2）编写数码显示模块的段码数据表；（3）编写74HC595的移位和锁存控制函数；（4）编写数码显示模块的动态扫描函数；（5）编写主函数，实现数码显示模块的循环显示。
3. 编译程序使用Keil uVision编译软件将编写的程序编译成hex文件。
4. 仿真实验使用Proteus仿真软件进行实验，观察数码显示模块的显示效果。
五、实验结果与分析1. 编译程序后，将hex文件下载到51单片机实验板上；2. 使用Proteus仿真软件进行实验，观察数码显示模块的显示效果；3. 通过实验验证，数码显示模块可以正常显示0-9的数字以及部分英文字符；4. 通过实验，掌握了51单片机控制数码显示模块的方法，学会了使用移位寄存器实现数码显示的动态扫描。
数字显示器实验报告
一、实验目的1. 了解数字显示器的基本原理和分类。
2. 掌握数字显示器的设计方法和应用。
3. 学会使用数码管和LCD显示器进行数字显示。
4. 提高动手实践能力和问题解决能力。
二、实验内容1. 数码管显示实验2. LCD显示器显示实验三、实验原理1. 数码管显示原理：数码管是一种半导体发光器件，由若干个发光二极管（LED）组成，每个LED代表一个数码管的笔画。
通过控制LED的亮灭，可以显示不同的数字和字符。
2. LCD显示器显示原理：LCD显示器是一种液晶显示器，通过液晶分子的旋转控制光的透过与阻挡，实现图像的显示。
LCD显示器主要由液晶面板、背光源、偏振片、驱动电路等组成。
四、实验步骤1. 数码管显示实验（1）搭建电路：将数码管与AT89C51单片机连接，连接方式包括共阴极和共阳极两种。
（2）编写程序：使用C语言编写程序，实现数码管显示数字和字符。
（3）调试程序：使用Keil软件对程序进行编译和调试，观察数码管显示效果。
2. LCD显示器显示实验（1）搭建电路：将LCD显示器与AT89C51单片机连接，连接方式包括并行和串行两种。
（2）编写程序：使用C语言编写程序，实现LCD显示器显示数字和字符。
（3）调试程序：使用Keil软件对程序进行编译和调试，观察LCD显示器显示效果。
五、实验结果与分析1. 数码管显示实验结果：通过编写程序，数码管能够显示数字和字符，实现了实验目的。
2. LCD显示器显示实验结果：通过编写程序，LCD显示器能够显示数字和字符，实现了实验目的。
3. 分析：（1）数码管显示实验：在实验过程中，发现数码管的共阴极和共阳极连接方式不同，需要根据实际连接方式编写程序。
此外，为了提高显示效果，需要对数码管进行动态扫描显示。
（2）LCD显示器显示实验：在实验过程中，发现LCD显示器的并行和串行连接方式不同，需要根据实际连接方式编写程序。
此外，为了提高显示效果，需要对LCD显示器进行初始化和设置显示模式。
实验五 笔段型LCD的静态驱动
实验五笔段型LCD的静态驱动一、实验目的1.掌握LCD的显示原理；2.掌握单片机驱动笔段型LCD的方法；3.掌握笔段型LCD的静态驱动技术4.理解笔段型LCD静态驱动波形对像素点灰度的影响。
二、实验仪器用具笔段式LCD显示模块EDS801A，单片机开发板，电脑三、实验原理液晶显示器是常用的一种被动发光型显示器件，以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点，在袖珍式仪表和低功耗应用系统中得到越来越广泛的应用如图5-1。
显示原理是液晶面板上下两面的导电玻璃上有电极;段电极与背电极呈正交带状分布，液晶位于正交的带状电极间。
有电场的地方液晶透光;无电场不透光;液晶面板底部背光电源。
液晶显示像素可以分为段形和点矩阵两大类，段形显示的电极连接可分为静态驱动连接和动态驱动连接。
静态驱动电极的每个显示段都单独引出。
所有各位显示的段全都公用一个背电极如图5-2所示。
图5-1 液晶显示模块图5-2 静态驱动连接静态驱动法是获得最佳显示质量的最基本的方法，静态驱动法的电路实现见图5-3（b）。
振荡器的脉冲信号经分频后直接施加在液晶显示器件的背电极BP上，而段电极的脉冲信号是由显示选择信号A与时序脉冲通过逻辑异或合成产生，异或逻辑的真值表如表5-1所示。
当某位显示像素被显示选择时，A=1，该显示像素上两电极的脉冲电压相位相差180°，在显示像素上产生2V 的电压脉冲序列，使该显示像素呈现显示特性；当某位显示像素为非显示选择时，A=0，该显示像素上两电极的脉冲电压相位相等，在显示像素上合成电压脉冲为0V ，从而实现显示效果。
这就是静态驱动法，驱动波形如图5-3（C ）。
为了提高显示的对比度，适当地调整脉冲的电压即可。
图5-3 静态驱动法原理本次实验所用液晶显示模块为大连东显EDS801A ，实物图如图5-4，图5-5为引脚图及结构图，液晶必须采用交流驱动方式。
当液晶显示器的字符笔划电极与背电极（BP ）呈等电位时，液晶不显示（消隐）；当二者存在电位差时，液晶方可显示。
单片机LCD显示实验报告
单片机LCD显示实验报告实验目的：本实验旨在通过使用单片机控制LCD进行显示，掌握单片机与外围设备的交互操作，学习并理解LCD显示原理。
实验器材：1. 单片机开发板2. LCD1602液晶显示屏3. 杜邦线若干4. 电阻若干实验原理：液晶显示原理是在液晶材料施加电场的作用下，通过改变传输光的偏振状态来实现图像显示。
本实验使用的LCD1602是一种16×2的字符型液晶显示模块，其中每个字符由5×8的点阵构成。
实验步骤：1. 连接电路：将LCD1602与单片机开发板通过杜邦线连接。
一般来说，液晶显示屏的引脚布局如下：- VSS: 接地- VDD: 供电（一般为5V）- V0：对比度控制端（通过电位器调节）- RS：数据/指令选择端（通常连接到单片机的I/O口）- RW：读写选择端（连接至地）- E：使能端（通常连接到单片机的I/O口）- D0-D7：数据线（连接到单片机的I/O口）- A：背光灯正极（连接5V）- K：背光灯负极（连接至地）2. 编写程序：根据实验要求，使用相应的单片机编程语言编写程序。
在程序中，需要调用相关的LCD1602命令来实现字符的显示。
3. 烧录程序：使用相应的烧录工具将编写好的程序下载到单片机开发板中。
4. 实验验证：将开发板上电，通过观察LCD1602的显示情况来验证程序的正确性。
实验结果与分析：在本次实验中，我使用单片机控制LCD1602成功实现了字符的显示。
实验结果表明，编写的程序能够正确地将字符显示在液晶屏上，并且显示效果良好。
实验中遇到的问题及解决方法：在实验过程中，我遇到了一些问题，例如LCD1602无显示、乱码或显示异常等情况。
针对这些问题，我采取了以下解决方法：1. 检查接线是否正确：确保LCD1602的引脚与单片机开发板之间的连接准确无误。
2. 检查电源供应：确认LCD1602的电源供应是否正常，电源电压是否稳定。
3. 调整对比度：通过旋转电位器调整LCD1602的对比度，以适应不同环境下的显示效果要求。
LCD显示实验
单片机实验报告班级：姓名：学号：指导教师：实验三 LCD显示实验(2学时)一、实验目的：学习液晶显示的编程方法，了解液晶显示模块的工作原理。
掌握液晶显示模块与单片机的接口方法。
学习和掌握8255扩展通用I/O的方法。
基于扩展I/O口，实现LCD显示器的控制。
二、实验设备：CPU挂箱、8031CPU模块三、实验内容：在掌握8255扩展I/O口的基础上，实现LCD的显示，并显示“中北大学1105064102 姓名”。
四、实验原理说明LCD显示电路点阵式LCD显示电路是在系统板上外挂电正式液晶显示模块，模块的数据线、状态、控制线都通过插孔引出。
可直接与系统相连。
1、OCMJ2×8液晶模块介绍及使用说明OCMJ中文模块系列液晶显示器内含 GB 2312 16*16点阵国标一级简体汉字和ASCII8*8（半高）及8*16（全高）点阵英文字库，用户输入区位码或 ASCII 码即可实现文本显示。
也可用作一般的点阵图形显示器之用。
提供位点阵和字节点阵两种图形显示功能，用户可在指定的屏幕位置上以点为单位或以字节为单位进行图形显示。
完全兼容一般的点阵模块。
OCMJ中文模块系列液晶显示器可以实现汉字、ASCII 码、点阵图形和变化曲线的同屏显示，并可通过字节点阵图形方式造字。
本系列模块具有上/下/左/右移动当前显示屏幕及清除屏幕的命令。
一改传统的使用大量的设置命令进行初始化的方法，OCMJ 中文模块所有的设置初始化工作都是在上电时自动完成的，实现了“即插即用”。
同时保留了一条专用的复位线供用户选择使用，可对工作中的模块进行软件或硬件强制复位。
规划整齐的10个用户接口命令代码，非常容易记忆。
标准用户硬件接口采用REQ/BUSY 握手协议，简单可靠。
硬件接口接口协议为请求/应答（REQ/BUSY）握手方式。
应答BUSY 高电平（BUSY =1）表示 OCMJ 忙于内部处理，不能接收用户命令；BUSY 低电平（BUSY =0）表示 OCMJ 空闲，等待接收用户命令。
单片机与LCD显示屏的驱动原理及接口设计
单片机与LCD显示屏的驱动原理及接口设计LCD（Liquid Crystal Display）液晶显示屏是一种常见的显示设备，它通过液晶分子的电场控制实现图像的显示。
单片机作为一种微型计算机，具有运算能力和输入输出接口，能够控制和驱动各种外部设备，包括LCD显示屏。
本文将介绍单片机与LCD显示屏的驱动原理以及接口设计。
一、驱动原理1.1 LCD液晶显示原理LCD液晶显示原理是基于液晶分子光学特性的一个原理。
液晶分子在无电场作用下，分子排列有序，光线经过液晶分子会受到旋转和调整，从而产生不同的偏振方向和相移，导致光线透射情况的变化。
当有电场作用于液晶分子时，分子排列发生改变，从而改变了光线的透射情况，进而实现图像的显示。
1.2 驱动方式常见的LCD驱动方式有并行驱动和串行驱动两种。
并行驱动方式是将LCD驱动器的数据线与单片机相连接，通过同时发送多位数据来驱动LCD显示。
具体的驱动方式有8080并行接口、6800并行接口等。
串行驱动方式是将LCD驱动器的数据线与单片机的串行通信链路相连，通过逐位或逐字节串行传输数据来驱动LCD显示。
常用的串行驱动方式有I2C接口和SPI接口等。
1.3 LCD控制器为了简化单片机与LCD显示屏的连接和驱动，常使用LCD控制器。
LCD控制器是一种特殊的芯片，能够直接与单片机通信，并通过内部逻辑电路将数据转换为LCD所需的信号。
常见的LCD控制器有HD44780、SSD1306等。
二、接口设计2.1 并行接口设计并行接口是将LCD的数据线与单片机的数据线相连接，通过同时发送多位数据来驱动LCD显示。
一般包括数据线、读使能信号（RD）、写使能信号（WR）、使能信号（EN）和控制线（RS、R/W）等。
其中，数据线用于传输图像数据和命令数据，一般为8位数据线。
RD信号用于将LCD指令端或数据端的数据读出；WR信号用于将单片机所发出的数据写入到LCD模块中；EN信号用于控制LCD模块的操作；RS线用于指示数据传输的类型，一般为低电平表示指令，高电平表示数据；R/W线用于指示单片机与LCD模块之间的读写操作。
项目10单片机LCD液晶显示器实验
功能特点
LCD液晶显示器模块具备清晰的显示效果，能够显 示字母、数字和简单的图像。同时，它还具有低功 耗的优点。
实验中的作用
在实验中，LCD液晶显示器模块将作为显示 界面，用于展示单片机输出的信息和控制界 面。
杜邦线、电源适配器等辅助工具
设备描述
杜邦线用于连接单片机开发板和 LCD液晶显示器模块之间的线路， 电源适配器用于提供稳定的电源。
VS
LCD液晶显示器原理
LCD液晶显示器是一种被动式显示器，通 过背光照明显示文字和图像。它由多个像 素组成，每个像素由一个晶体管控制，通 过改变晶体管的开关状态来控制像素的亮 暗程度，从而实现显示。
掌握单片机与LCD液晶显示器的接口技术
单片机与LCD液晶显示器的连接方式
单片机与LCD液晶显示器通常通过并行或串行接口进行连接。并行接口传输速度快，但连接线较多；串行接口传 输速度较慢，但连接线较少。
显示数据的传输和控制
在单片机与LCD液晶显示器连接后，需要将显示数据传输到LCD液晶显示器上，并对其进行控制。这需要编写相 应的程序来实现。
实现基于单片机的LCD液晶显示器控制
编写控制程序
为了实现基于单片机的LCD液晶显示 器控制，需要编写相应的控制程序。 程序中需要包含初始化、显示数据传 输和控制等部分。
单片机开发板通常具备 丰富的外设接口，如 GPIO、UART、SPI等， 方便与外部设备进行通 信和控制。
实验中的作用
在实验中，单片机开发 板将作为主控制器，负 责控制LCD液晶显示器 的显示内容和操作。
LCD液晶显示器模块
设备描述
LCD液晶显示器模块是实验中用于显示文字 和图像的设备。常见的LCD液晶显示器模块 有1602、12864等。
LCD1602液晶显示实验实验报告及程序
LCD1602液晶显示实验实验报告及程序一、实验目的本次实验的主要目的是熟悉并掌握 LCD1602 液晶显示屏的工作原理和编程方法，能够成功实现字符在液晶屏幕上的显示和控制。
二、实验原理LCD1602 是一种工业字符型液晶，能够显示 16x2 个字符，即每行16 个字符，共 2 行。
它的工作原理是通过控制液晶分子的偏转来实现字符的显示。
LCD1602 有 16 个引脚，主要引脚功能如下：1、 VSS：接地。
2、 VDD：接电源（通常为＋5V）。
3、 V0：对比度调整引脚，通过外接电位器来调节屏幕显示的对比度。
4、 RS：寄存器选择引脚，高电平时选择数据寄存器，低电平时选择指令寄存器。
5、 RW：读写选择引脚，高电平时进行读操作，低电平时进行写操作。
6、 E：使能引脚，下降沿触发。
7、 D0 D7：数据引脚，用于传输数据和指令。
LCD1602 的指令集包括清屏、归位、输入方式设置、显示开关控制、光标或显示移位、功能设置、CGRAM 和 DDRAM 地址设置以及读忙标志和地址等。
三、实验设备与材料1、单片机开发板2、 LCD1602 液晶显示屏3、杜邦线若干4、电脑四、实验步骤1、硬件连接将 LCD1602 的 VSS 引脚接地。
将 VDD 引脚接＋5V 电源。
将 V0 引脚通过一个 10K 的电位器接地，用于调节对比度。
将 RS、RW、E 引脚分别连接到单片机的三个 I/O 口。
将 D0 D7 引脚连接到单片机的 8 个 I/O 口。
2、软件编程包含必要的头文件。
定义与 LCD1602 连接的 I/O 口。
编写初始化函数，包括设置显示模式、清屏、输入方式等。
编写写指令函数和写数据函数，用于向LCD1602 发送指令和数据。
编写显示字符串函数，实现字符在屏幕上的显示。
3、编译下载程序使用编译软件对编写的程序进行编译，生成可执行文件。
将可执行文件下载到单片机开发板中。
4、观察实验结果给开发板上电，观察 LCD1602 液晶显示屏上是否正确显示预设的字符。
实验八 LCD1602液晶显示实验
电子科技大学中山学院学生实验报告学院：机电工程专业：课程名称：单片机原理与接口技术实验3、芯片时序表：4、LCD数据存储器地址LCD内置了DDRAM，用来寄存待显示的字符代码。
其地址与屏幕的对应关系如下：也就意味着想要在LCD1602的第一行第一列显示一个“A”字符，就要向DDRAM的00H地址写入“A”，但是在实际写入时，还必须将00H加上80H，即0X80+0X00。
以此类推，如果想要在LCD1602的第二行的第二列显示字符内容，则实际写入地址应该为0X80+0X41。
5、1602LCD的一般初始化(复位)过程(1) 延时15ms。
(2) 写指令38H(不检测忙信号)。
(3) 延时5ms。
(4) 写指令38H(不检测忙信号)。
(5) 延时5ms。
(6) 写指令38H(不检测忙信号)。
(7) 以后每次写指令、读/写数据操作均需要检测忙信号。
(8) 写指令38H：显示模式设置。
(9) 写指令08H：显示关闭。
(10) 写指令01H：显示清屏。
(11) 写指令06H：显示光标移动设置。
(12) 写指令0CH：显示开及光标设置。
6、LCD1602与单片机直接连接典型示意图如图8.1所示。
图8.1 LCD1602液晶显示。
三、实验内容和步骤1、用Proteus设计一LCD1602液晶显示接口电路。
参考实验指导书上的参考程序，编写程序，实现字符的静态显示。
显示字符为：第一行：“姓名全拼（居中）”，第二行：“专业全拼+学号(后3位)”。
将LCD显示截图以及相应的程序保存在下方。
#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code table[]=" xuzhulin ";uchar code table1[]="zidonghua 031";sbit lcden=P2^7;sbit lcdrw=P2^6;sbit lcdrs=P2^5;uchar num;for(num=0;num<12;num++){write_data(table[num]); //写数据，LCD的第一行显示delay(200);}write_com(0x02); //光标返回write_com(0x80+0x40); //设置数据地址指针，LCD第二行显示for(num=0;num<16;num++){write_data(table1[num]);delay(200);}while(1);}}2、在上一题的基础上，增加两个外部中断，实现不同内容的显示。
单片机LCD显示
目录1、设计题目2、设计要求及实现功能3、硬件电路原路图4、软件流程图5、程序代码6、实验结果7、实验总结8、参考文献一、设计题目题目三：液晶LCD显示二、设计要求及实现功能要求：用实验台上的16列*1行的字符LCD显示器显示两屏字符：Welcome！Design By 姓名实现功能：编写完程序后,运行时可以在LCD字符显示器上显示：Welcome!Design By 姓名三、硬件电路原理图字符LCD 模块是一种专用显示字符、数字或符号的液晶显示模块。
这种模块每一个符号由5×7、5×8 或5×11 的点阵像素排列组成的，字符间隔为一个点距，行间隔为一个行距，模块本身附有显示驱动控制电路，可以与单片机的I/O 口线直接连接，使用方便。
目前广泛使用的字符LCD 模块其显示驱动控制电路多是HD44780 或兼容品，其接口信号、操作指令相同。
本实验选用的字符LCD 模块是香港精电公司生产的规格为16×1 的字符LCD 模块，可以在一行上显示16 个字符。
该模块与8051 单片机I/O 口线直接连接的电路如图1所示。
字符LCD模块的接口信号：①GND、VCC：电源，VCC=+5V。
②Vee：液晶显示对比度调节电压输入。
可以通过调节LCD 左上角的多圈电位器RW2 来调节。
③DB7~ DB0：数据总线，三态。
用于与模块之间传送信息。
这里连接P1.0～P1.7。
以下3 个信号为控制信号：④RS：寄存器选择信号，输入。
这里连接P3.3(INT1)。
模块中有两类寄存器，一类是指令寄存器，用于写入指令；另一类是数据寄存器，用于写入的数据。
RS=0，选择指令寄存器。
RS=1，选择数据寄存器。
⑤R/W ：读/写信号，输入。
这里连接P3.4(T0)。
R/W =1，读操作；R/W =0，写操作⑥E：使能信号，输入。
模块的读/写控制信号。
这里连接P3.5(T1)。
读操作时，E 为高电平时，模块的数据或状态输出至DB7~DB0 上，供单片机读取；写操作时，E 信号的下降沿将单片机送至数据总线上的数据或指令写入模块中。
制作一个采用LCD1602显示的电子钟
计算机科学与工程系实验报告实验题目：制作一个采用LCD1602显示的电子钟班级：姓名：学号：日期：一、实验目的掌握单片机使用定时器/计数器控制字符型液晶显示器LCD1602的设计与软件编程二、实验要求在LCD上显示当前的时间。
显示格式为“时时：分分：秒秒”。
设有4个功能键k1~k4，功能如下：（1）k1——进入时间修改。
（2）k2——修改小时，按一下k2，当前小时增1。
（3）k3——修改分钟，按一下k3，当前分钟增1。
（4）k4——确认修改完成，电子钟按修改后的时间运行显示。
三、实验要求提交的实验报告中应包括：电路原理图、实验设计思路、C51源程序（含注释语句）、运行效果（含运行截图与说明）、实验小结三、硬件电路原理图的设计四、编程思路及C51源程序编程思路：1、实现当按下K1之后，使中断T0停止计数2、实现当按下K2之后，使小时加一3、实现当按下K3之后，使分钟加一4、实现当按下K4之后，使中断T0恢复计数源程序：#include<reg51.h>#ifndef LCD_CHAR_1602_2005_4_9#define LCD_CHAR_1602_2005_4_9#define uchar unsigned char#define uint unsigned intsbit lcdrs = P2^0;sbit lcdrw = P2^1;sbit lcden = P2^2;void delay(uint z)//延时函数，此处使用晶振为11.0592MHz {uint x,y;for(x=z;x>0;x--){for(y=110;y>0;y--){;}}}void write_com(uchar com) //写入指令数据到lcd{lcdrw=0;lcdrs=0;P3=com;delay(5);lcden=1;delay(5);lcden=0;}void write_data(uchar date) //写入字符显示数据到lcd{lcdrw=0;lcdrs=1;P3=date;delay(5);lcden=1;delay(5);lcden=0;}void init1602()//1602液晶初始化设定{lcdrw=0;lcden=0;write_com(0x3C);write_com(0x0c);write_com(0x06);write_com(0x01);write_com(0x80);}/*void write_string(uchar *pp,uint n)//采用指针的方法输入字符，n为字符数目{int i;for(i=0;i<n;i++)write_data(pp[i]);}*/void write_sfm(uchar add,uchar date)//向指定地址写入数据{uchar shi,ge;shi=date/10;ge=date%10;write_com(0x80+add);write_data(0x30+shi);write_data(0x30+ge);}#endif#define uchar unsigned char#define uint unsigned intsbit Key1 = P1^0;sbit Key2 = P1^1;sbit Key3 = P1^2;sbit Key4 = P1^3;uchar int_time;//定义中断次数计数变量uchar second;//秒计数变量uchar minute;//分钟计数变量uchar hour;//小时计数变量uchar code date[]=" H.I.T. CHINA ";//LCD第1行显示的内容uchar code time[]=" TIME 23:59:55 ";//LCD第2行显示的内容uchar second=55,minute=59,hour=23;void clock_init(){uchar i,j;for(i=0;i<16;i++){write_data(date[i]);}write_com(0x80+0x40);for(j=0;j<16;j++){write_data(time[j]);}}void clock_write( uint s, uint m, uint h){write_sfm(0x47,h);write_sfm(0x4a,m);write_sfm(0x4d,s);}void Keyscan1(){if(Key1==0) {delay(10);if(Key1==0) while(!Key1); TR0=0;}if(Key4==0) {delay(10);if(Key4==0) while(!Key4); TR0=1;}if(Key3==0){delay(10);if(Key3==0)while(!Key3);minute++;if(minute==60)minute=0;} if(Key2==0){delay(10);if(Key2==0)while(!Key2);hour++;if(hour==24)hour=0;}}void main(){init1602();//LCD初始化clock_init();//时钟初始化TMOD=0x01;//设置定时器T0为方式1定时EA=1; // 总中断开ET0=1; // 允许T0中断TH0=(65536-46483)/256;//给T0装初值TL0=(65536-46483)%256;TR0=1;int_time=0;//中断次数、秒、分、时单元清0second=55;minute=59;hour=23;while(1){clock_write(second ,minute, hour);Keyscan1();}}void T0_interserve(void) interrupt 1 using 1 //T0中断服务子程序{int_time++;//中断次数加1if(int_time==20) //若中断次数计满20次{int_time=0; //中断次数变量清0second++;//秒计数变量加1}if(second==60)//若计满60s{second=0; //秒计数变量清0minute ++;//分计数变量加1}if(minute==60)//若计满60分{minute=0;//分计数变量清0hour ++;//小时计数变量加1}if(hour==24){hour=0;//小时计数计满24，将小时计数变量清0 }TH0=(65536-46083)/256;//定时器T0重新赋值TL0=(65536-46083)%256;}五、仿真运行效果展示仿真初始状态按下k1键，进入修改模式六、实验小结通过本次实验，我掌握了LCD1602编程的方法，将所学知识运用到实践中，这是一件慢慢的过程，首先要把理论知识理解透彻，然后就是例题看懂，弄懂举一反三。
MSP430单片机实验报告
MSP430单片机实验报告--段式LCD显示1.实验介绍：实验演示了将ADC结果用段式LCD显示，并且还原输入电压也采用段式LCD显示。
ADC的结果可以通过ADC12MEM0的值来显示。
当程序运行时，LCD屏幕采用10进制显示出ADC12MEM0的值。
2.实验目的：a.熟悉IAR5.0软件开发环境的使用b.了解MSP430段式LCD的工作方式c.掌握MSP430段式LCD的编程方法3.实验原理：驱动LCD需要在段电极和公共电极上施加交流电压。
若只在电极上施加直流电压，液晶本身发生劣化。
解决这个问题的一般方法是使用短时也就驱动器，如MSP430F4xx系列单片机就集成有段式液晶驱动。
如果要在没有液晶驱动器的情况下使用段式液晶显示器，就要用到如图1所示电路。
图1中，A为电极信号输入端，控制该段液晶是否被点亮；B为交流方波信号输入端，将有一个固定频率的方波信号从此端输入；com为公共背极信号。
工作原理为;固定的方波信号被直接加载到液晶公共背极，同时该信号通过一个异或门加载到液晶段极。
当A端为低电平时，液晶的段极与公共背极将得到一个同相、同频率、同幅度的方波信号，液晶的两端始终保持没有电压差；当A端为高电平时，液晶的段极也公共背极将得到一个反相、同幅度、同频率的方波信号，液晶两端将保持一个交流的电压差。
这样既能使液晶保持点亮状态，又不会发生劣化而损坏液晶显示器。
图一.段式液晶驱动电路4.实验步骤：(1)将PC 和板载仿真器通过USB 线相连；5.实验现象：段式LCD显示屏显示的数字为002031，ADC12MEM0的值为07EF，其值为16进制，将其转换后值为2031与屏幕显示一致。
6.关键代码分析：#include <msp430x26x.h>#include "General_File.h"#include "I2C_Define.h"void I2C_Start(void){DIR_OUT;SDA_1;I2C_Delay();SCL_1;I2C_Delay();SDA_0;I2C_Delay();SCL_0;}//End I2C_Start/*函数名：I2C_Stop 功能：遵循I2C总线协议定义的停止*/void I2C_Stop(void){DIR_OUT;SDA_0;I2C_Delay();SCL_1;I2C_Delay();SDA_1;}//End I2C_Stop/* 函数名：I2C_ReceiveACK 功能：待接受ACK 信号,完成一次操作*/void I2C_Write_ACK( void ){SDA_1;DIR_IN;SCL_1;I2C_Delay();while(SDA_IN );SCL_0;I2C_Delay();DIR_OUT;return;}//End I2C_ReceiveACK/* 函数名：2C_Read_Ack 功能：接受数据后发送一个ACK信号*/void I2C_Read_Ack(void){DIR_OUT;SCL_0;SDA_0;I2C_Delay();SCL_1;I2C_Delay();SCL_0;SDA_1;}//End I2C_Read_Ack/* 函数名：I2C_Read_NoAck 功能：最后接受数据后发送NoACK信号*/void I2C_Read_NoAck( void ){DIR_OUT;SCL_0;SDA_1;I2C_Delay();SCL_1;I2C_Delay();SCL_0;}//End I2C_Read_Ack/* 函数名：I2C_Receiveuchar 功能：接受一个字节的数据*/uchar I2C_Receiveuchar(void){uchar Read_Data = 0x00; //返回值uchar DataBit = 0x00; //每一个clk 接受到的数据SCL_0;I2C_Delay();SDA_1;DIR_IN;for( uchar i = 0;i < 8;i++ ){SCL_1;I2C_Delay();DataBit = SDA_IN;SCL_0;I2C_Delay();I2C_Delay();Read_Data = ( ( Read_Data << 1 ) | DataBit ); //将数据依次存入Read_Data }return( Read_Data );}//End I2C_Receiveuchar/* 函数名：I2C_Senduchar 功能：遵循I2C总线协议定义发送一字节数据*/void I2C_Senduchar( uchar Wr_Data ){DIR_OUT;SCL_0;SDA_1;for( uchar i = 0;i < 8;i++ ){if( Wr_Data & 0x80 ){SDA_1; //最高位是否为1,为1则SDA= 1 }else{SDA_0; //否则SDA=0}I2C_Delay();SCL_1;I2C_Delay();SCL_0;I2C_Delay();Wr_Data <<= 1; //数据左移一位,进入下一轮送数}SDA_1;return;}//End I2C_Senduchar/************ BU9796FS相关指令定义**********/#define Write_Com 0x80#define Write_Data 0x00#define Display_ON 0x48#define Half_Bias 0x44#define Set_Reset 0x6A#define Ext_Clock 0x69#define Blink_Mode0 0x70#define Blink_Mode1 0x71#define Blink_Mode2 0x72#define Blink_Mode3 0x73#define Pixel_ON 0x7E#define Pixel_OFF 0x7D#define BU9796_Addr 0x7C#define Base_Add 0x00/************** 引用的外部函数*********************/extern void I2C_Start(void);extern void I2C_Stop(void);extern void I2C_Write_ACK(void);extern void I2C_Senduchar( uchar Wr_Data );/************** 定义段式LCD的阿拉伯数字码*********************/const uchar Num_Code[] ={0xAF, // 00x06, // 10x6D, // 20x4F, // 30xC6, // 40xCB, // 50xEB, // 60x0E, // 70xEF, // 80xCF, // 90x10, //. 如果要显示小数点，必须要将此值与下一位值相加0x88 //: ,包括LCD上的两个":"};uchar Disp_Data[]={ 5,5,7,3,1,5 };/* 函数名：Segment_Display 功能：段式LCD数据包写入服务程序，负责将一串字符送到段式LCD 上去显示*/void Segment_Display( const uchar Addr,const uchar *P_Data, uchar Length ){uchar User_Addr = Addr;I2C_Start(); //启动BU9796I2C_Senduchar( BU9796_Addr ); //写BU9796的物理地址I2C_Write_ACK();I2C_Senduchar( Base_Add + User_Addr * 2 ); //发送起始地址，下一个紧跟的是数据I2C_Write_ACK();for( uchar i = Length ;i > 0;i-- ){if( *P_Data != 0x0A ) // 显存中是否有小数点？如果有，就将小数点码值与下一位码值相加{I2C_Senduchar( Num_Code[ *P_Data++ ] );}else{uchar Temp_Disp_Data = Num_Code[ *P_Data++ ];I2C_Senduchar( Temp_Disp_Data + Num_Code[ *P_Data++ ]);i--;}I2C_Write_ACK();}I2C_Stop(); //访问结束}/* 函数名：Init_BU9796FS 功能：初始化驱动芯片BU9796的相关参数*/void Init_BU9796FS( void ){I2C_Start(); //启动BU9796I2C_Senduchar( BU9796_Addr ); //写BU9796的物理地址I2C_Write_ACK(); //等待ackI2C_Senduchar( Write_Com + Set_Reset); //启动软复位I2C_Write_ACK(); //等待ackI2C_Senduchar( Write_Com + Blink_Mode2 );I2C_Write_ACK();I2C_Senduchar( Write_Com + Display_ON ); //开显示I2C_Write_ACK();I2C_Senduchar( Write_Data + Base_Add ); //发送起始地址，下一个紧跟的是数据I2C_Write_ACK();for( uchar i = 0;i<10;i++ ) //清LCD显示屏{I2C_Senduchar( 0x00 );I2C_Write_ACK();}I2C_Stop(); //访问结束}/* 函数名：Init_MCU 功能：初始化MSP430的相关参数*/void Init_MCU( void ){/* WDTCTL = WDTPW + WDTHOLD; */ // 关看门狗BCSCTL3 |= XT2S_2; // XT2频率范围设置BCSCTL1 &= ~XT2OFF; // 打开XT2振荡器do{IFG1 &= ~OFIFG; // 清振荡器失效标志BCSCTL3 &= ~XT2OF; // 清XT2失效标志for( uint i = 0x47FF; i > 0; i-- ); // 等待XT2频率稳定}while (IFG1 & OFIFG); // 外部时钟源正常起动了吗？BCSCTL2 |= SELM_2 + SELS ; // 设置MCLK、SMCLK为XT2P4OUT &= ~BIT4;P4DIR |= BIT4; // 打开LCD显示部分的电源//P8REN |= BIT3 + BIT4;P8DIR |= BIT3 + BIT4; // 配置MSP430与BU9796的数据数P8OUT |= BIT3 + BIT4;P5OUT &= ~BIT7; // 点亮外部LEDP5DIR |= BIT7;}/* 函数名：main 功能：系统入口主函数*/void main( void ){WDTCTL = WDTPW + WDTHOLD; // 停看门狗ADC12CTL0 = SHT0_2 + ADC12ON; // 设置采样时间，开ADC12，Vref = V ACC ADC12CTL1 = SHP; // 使用定时器采样ADC12MCTL0 = INCH_1; // 选用A1通道ADC12IE = 0x01; // 开ADC12MCTL0中断ADC12CTL0 |= ENC; // 启动转换ADC12MCTL0 = INCH_1;P5DIR |= BIT7; // P5.7输出-LED/*for (;;){ADC12CTL0 |= ADC12SC; // 软件启动转换_BIS_SR(CPUOFF + GIE); // LPM0模式，由ADC12中断唤醒}*//* 功能：将16进制转化为10进制*/int a,b;a=ADC12MEM0;Disp_Data[5]=a%10;b=a/10;Disp_Data[4]=b%10;a=b/10;Disp_Data[3]=a%10;b=a/10;Disp_Data[2]=b%10;a=b/10;Disp_Data[1]=a%10;b=a/10;Disp_Data[0]=b%10;Init_MCU();Init_BU9796FS();P5OUT |= BIT7;Segment_Display( 0,Disp_Data,6 );_BIS_SR( CPUOFF );}#pragma vector=ADC12_VECTOR__interrupt void ADC12_ISR (void){ _BIC_SR_IRQ(CPUOFF); }。
