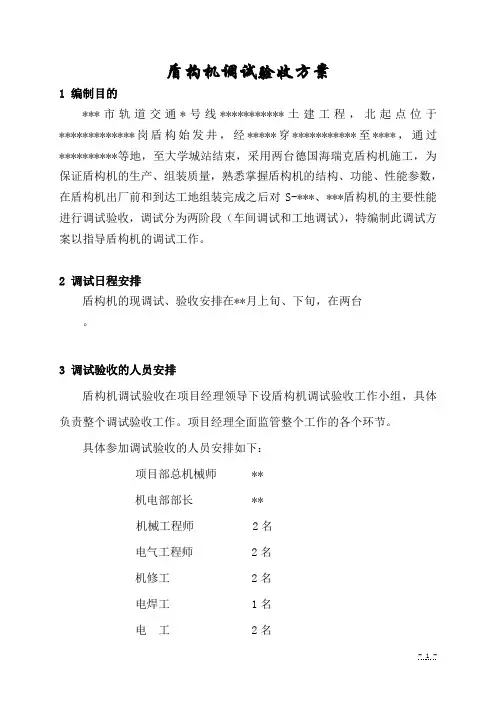

盾构机调试验收方案

盾构机调试验收方案

1 编制目的

***市轨道交通*号线***********土建工程，北起点位于*************岗盾构始发井，经*****穿***********至****，通过**********等地，至大学城站结束，采用两台德国海瑞克盾构机施工，为保证盾构机的生产、组装质量，熟悉掌握盾构机的结构、功能、性能参数，在盾构机出厂前和到达工地组装完成之后对S-***、***盾构机的主要性能进行调试验收，调试分为两阶段（车间调试和工地调试），特编制此调试方案以指导盾构机的调试工作。

2 调试日程安排

盾构机的现调试、验收安排在**月上旬、下旬，在两台

。

3 调试验收的人员安排

盾构机调试验收在项目经理领导下设盾构机调试验收工作小组，具体负责整个调试验收工作。项目经理全面监管整个工作的各个环节。

具体参加调试验收的人员安排如下：

项目部总机械师 **

机电部部长 **

机械工程师 2名

电气工程师 2名

机修工 2名

电焊工 1名

电工 2名

4 调试验收工作安排

在对盾构机的调试验收工作之前，调试验收小组的所有成员集体学习盾构机的结构组成，掌握本工程所使用盾构机的技术参数，通过对在德国海瑞克工厂和广州重型机械厂监造人员收集掌握资料的学习和监造期间积累掌握盾构机的相关知识，结合其他单位使用盾构机的实际经验，制定出我单位盾构机现场调试、验收的具体条款内容，在设备生产厂家提供的验收项目的基础上予以补充完善，努力做到全面验收盾构机的各项技术性能。盾构机的工地验收项目原则上与出厂验收项目相同，并对工厂不具备验收条件的项目予以重点验收。

4.1 盾构机的性能参数

在盾构机的调试验收之前，验收小组的所有成员集体学习掌握盾构机的结构和主要技术参数，本工程所采用的盾构机主要技术参数见下表：

4.2 调试验收内容

根据盾构机的结构组成和性能参数、结合监造期间收集整理的相关资

料，在设备生产厂家提供的验收项目之上，制定出我单位盾构机的具体调试验收项目，内容包括盾构机机的结构尺寸验收；各个系统的组成完整情况；盾构机相关部将的功能验收、液压系统、注脂系统、润滑系统、冷却系统、压缩空气系统的密封情况；主要零部件的功能；调试验收过程中由专业人员按项目逐个验收、详细记录。具体验收项目和内容如下表：

Subassembly 01

–Shield 盾体

01.1.

Visual check of general wear protection measures 目测检查总体耐磨防护措施

Function 功能

01.2. Visual check of shield lubrication points (2”-ball valves)目测检查盾壳润滑

点（2英寸球阀）

01.3.

Functional check thrust cylinder 推进油缸的功能检查

01.4.Functional check shield articulation cylinders盾壳铰接油缸的功能检测

01.6 Function check tailskin articulation seal 检测盾尾铰接密封功能

01.7 Check of tailskin检测盾尾

Subassembly02 -Cutterhead 刀盘

02.1.

Check of concentric running of cutterhead 刀盘同心度运转检查

Function 功能

02.2.

Check of overcut between cutterhead and shield 刀盘与盾壳间的超挖检查

Function

02.3.

Visual check of wear protection measures 目测耐磨措施

02.4.

Functional check of over cutter 超挖刀功能检查

02.5.

Cutter head equipment 刀盘刀具配备情况检查

Subassembly 03 -Cutterhead drive刀盘驱动

03.1.Main bearing and gear lubrication主轴承及齿轮润滑

03.2.Functional check grease pump main gear主驱动油脂泵功能检查

03.3.Functional check of the cutterhead drive刀盘驱动功能检查

03.4.Gear box oil减速器齿轮油

Subassembly04 -Erector管片拼装机

04.1 Function and protection of erector 管片拼装机功能及防护

04.2Functional check of the erector and its interlocking measures

Subassembly05 -Circuits

05.1Functional check ball valves球阀的功能检查

05.2Dewatering system排水系统

05.3Filter-/cooling-circuit过滤冷却回路

05.4Water cooling circuit冷却水循环回路

05.5Compress air压缩空气

05.6Air pressure regulation土仓压缩空气调节
