电子膨胀阀控制器EKC312使用说明

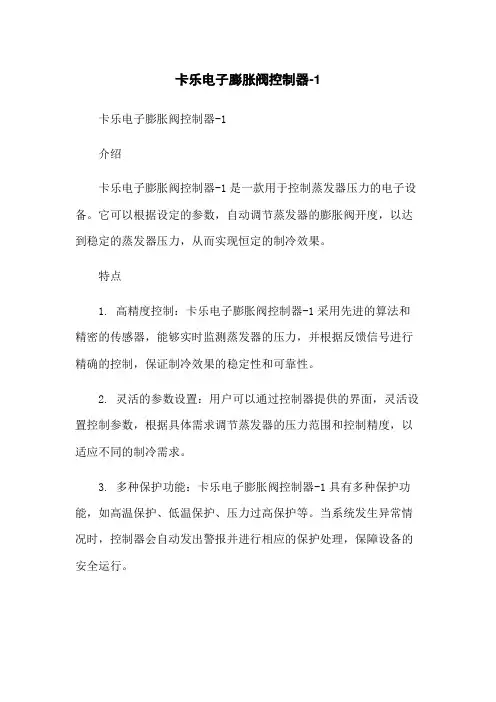

卡乐电子膨胀阀控制器-1
卡乐电子膨胀阀控制器-1卡乐电子膨胀阀控制器-1介绍卡乐电子膨胀阀控制器-1是一款用于控制蒸发器压力的电子设备。
它可以根据设定的参数，自动调节蒸发器的膨胀阀开度，以达到稳定的蒸发器压力，从而实现恒定的制冷效果。
特点1. 高精度控制：卡乐电子膨胀阀控制器-1采用先进的算法和精密的传感器，能够实时监测蒸发器的压力，并根据反馈信号进行精确的控制，保证制冷效果的稳定性和可靠性。
2. 灵活的参数设置：用户可以通过控制器提供的界面，灵活设置控制参数，根据具体需求调节蒸发器的压力范围和控制精度，以适应不同的制冷需求。
3. 多种保护功能：卡乐电子膨胀阀控制器-1具有多种保护功能，如高温保护、低温保护、压力过高保护等。
当系统发生异常情况时，控制器会自动发出警报并进行相应的保护处理，保障设备的安全运行。
4. 可远程监控：控制器支持远程监控功能，用户可以通过连接互联网的设备，实时查看蒸发器压力和控制器状态，及时了解系统运行情况，进行远程管理和调节。
使用方法1. 安装控制器：将卡乐电子膨胀阀控制器-1的固定板安装在合适的位置，并将控制器连接到制冷系统的蒸发器部分。
2. 设置参数：打开控制器，通过控制器提供的界面，设置蒸发器的压力范围和控制精度等参数。
3. 连接电源：将控制器连接到电源，确保供电正常。
4. 监控和调节：控制器会自动监测蒸发器的压力，并根据设定的参数进行调节。
用户可以通过控制器提供的界面，实时查看蒸发器压力和控制器状态，进行必要的调节。
注意事项- 在安装和使用过程中，请务必断开电源，以避免触电事故。
- 请勿随意改变控制器的参数，以免影响制冷效果和设备的安全运行。
- 在设备运行过程中，如发现异常情况，请及时检查和处理，确保设备的正常运行。
卡乐电子膨胀阀控制器-1是一款功能强大、操作简便的电子设备，它通过精确的控制，实现蒸发器压力的稳定控制，从而保证制冷效果的稳定性和可靠性。
具备高精度控制、灵活参数设置、多种保护功能和远程监控等特点，方便用户进行操作和调节。
EK312A.操作手册
.EK312.安装使用手册-----2016.08.251 概述EK312A是得麦科技开发的1款电子膨胀阀控制器，采用过热度控制膨胀阀开度。
驱动器采用恒流驱动。
可控制ALCO、DANFOSS、SPORLAN、Carel等各种恒流驱动的电子膨胀阀。
EK312A既可与得麦科技的螺杆机控制器联机使用，也可单独使用（与其他厂家控制器组成控制系统）。
1.1 EK312A外观图1.2 EK312A外形尺寸图..1.3 EK312A 电气连接示意图EK312A电气连接示意图B-GA++-G TI DO W3W2W4AI +24G DI Com ComW1MotorB-GND A+ONOFF1234ON OFF1234O NO F FSW2JP2JP1JP3JP4JP5SW1VCCIout SW1地址1234OFF OFF 1ON OFF 2OFF ON 3ON ON4N LAC220VO N O FFSW212345V 10V举例1：12345123412312345612JP2-5设置为4-20mA输入O N O F FSW21234C V 5V 10V 举例2：JP2-5设置为0-10V输入O NO F FSW21234C V 5V 10V电子膨胀阀接线说明：ALCO膨胀阀：W4：白色W3：黑色W2：棕色W1：蓝色Danfoss膨胀阀：W4：黑色W3：白色W2：绿色W1：红色SPORLAN膨胀阀：W4：白色W3：黑色W2：绿色W1：红色Carel膨胀阀：W4：黄色W3：白色W2：棕色W1：绿色地址拔码说明：模拟输入拔码说明：报警输出启停开关电子膨胀阀24V电源输入压力传感器温度传感器通讯线运行故障通讯确认向上向下C V 0|10V0|5V 电压型电流型使用按键显示板备用注1：压力传感器接线：注2：压力传感器接线处，板内供电是24V ，如果传感器不是24V 供电，则要外接电源，之后将电源的负极接到板上的地（JP2-4）即可。
温度控制器 EKC 201 EKC 301 制冷与空调 说明书
附件
如果系统允许，控制器可以插入一个模块来实现扩展。 控制器出厂时已带有插头和端子，所有客户只需将模块推到 恰当位置即可。
如果需要调整定期化霜设置，使系统在 一天中指定的时间运行，可以增加一个 时钟模块。
重置报警
当拨到 pos. ON 位置时将重置所有的
报警功能。
报警状态/延迟
用户可以看到报警器状态。如果控制器
接有报警继电器，用户可以使用“手动
控制”来进行强制控制。
-4-
使用手册 RS.8A.V2.02 © Danfoss 01-2002
EKC 201/ EKC 301
压缩机功能
压缩机继电器和温控器协同工作。当温控器调至制冷模式时，压缩机继电器接
可能会停止运行。如设置 Yes(ON)压缩机将会停机。
化霜
控制器带有计时功能，可以进行定期化霜，例如每 8 个小时。
如果控制器连有一个实时时钟模块，则可以在每天的固定时间进行化霜运行。
控制器中有一个化霜继电器，用户可以设置选择电加热除霜或热气除霜。
实际化霜可以定时中止，或者在蒸发器上放一个温度传感器，当达到设定温度
功能
参数
温控器功能
基准
－
温控器根据设定值进行调节
微分
r01
当温度高于参考值＋设定微分时，会接通压缩机继电器。当温度下降到设定参
考值时，继电器会再次断开。
通过数据采集操作 Thermostat Temp. setpoint
Differential
基准限制
控制器的基准设置范围可能很窄，所以太高或太低的值（会造成损坏）都很难
电子膨胀阀控制器EKC312使用说明
电子膨胀阀控制器EKC312使用说明电子膨胀阀控制器EKC312使用说明1.产品概述1.1 产品描述电子膨胀阀控制器EKC312是一款专为制冷设备设计的控制器。
它可以精确地控制膨胀阀的开度，以便实现恒定的压力和温度控制。
1.2 主要特性- 高精度的压力和温度控制- 支持多种制冷剂- 可编程的控制逻辑- 数字和模拟输入/输出接口- 易于安装和操作2.安装2.1 配置要求- 电源.220V AC，50Hz- 环境温度：-10°C至50°C- 相对湿度.20%至80%- 安装位置：确保设备安装在通风良好、无灰尘和湿度较低的区域2.2 连接电路- 将电源线连接到控制器的电源接口- 将膨胀阀和传感器连接到相应的接口- 执行必要的接地连接- 检查所有连接确保正确性3.控制器设置3.1 基本设置- 打开控制器，进入主菜单- 使用方向键选择“基本设置”选项并按确定键- 在基本设置菜单中，您可以配置时钟、语言、温度单位等参数3.2 温度控制- 在主菜单中，选择“温度控制”选项- 根据您的要求，选择恒温模式或恒温差模式- 设置所需的目标温度或温差3.3 压力控制- 在主菜单中，选择“压力控制”选项- 根据您的要求，选择恒压力模式或压差模式- 设置所需的目标压力或压差4.运行和诊断4.1 运行模式- 控制器提供自动和手动两种运行模式- 在主菜单中，选择“运行模式”选项- 选择自动或手动模式并按确定键确认选择4.2 报警和故障排除- 如遇到报警或故障情况，控制器将显示相应的错误代码- 在主菜单中选择“故障排除”选项，查看错误代码和解决办法5.附件本文档附带以下附件：- 安装图纸- 电路图6.法律名词及注释6.1 制冷剂：指用于制冷或低温设备中的化学物质，能够在压缩机、膨胀阀等设备的作用下实现制冷效果。
6.2 膨胀阀：一种用于控制制冷剂流量的装置，通过调整膨胀阀的开度来控制制冷剂的流量，从而实现制冷系统的温度和压力控制。
EK312A.操作手册
E K312A.操作手册.160825.1(总7页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchEK312.安装使用手册-----2016.08.251概述EK312A是得麦科技开发的1款电子膨胀阀控制器，采用过热度控制膨胀阀开度。
驱动器采用恒流驱动。
可控制ALCO、DANFOSS、SPORLAN、Carel等各种恒流驱动的电子膨胀阀。
EK312A既可与得麦科技的螺杆机控制器联机使用，也可单独使用（与其他厂家控制器组成控制系统）。
1.1EK312A外观图1.2 EK312A外形尺寸图31.3 EK312A 电气连接示意图EK312A电气连接示意图B-GA++-G TI DO W3W2W4AI +24G DI Com ComW1MotorB-GND A+ONOFF1234ON OFF1234O NO F FSW2JP2JP1JP3JP4JP5SW1VCCIout SW1地址1234OFF OFF 1ON OFF 2OFF ON 3ON ON4N LAC220VO N O FFSW212345V 10V举例1：12345123412312345612JP2-5设置为4-20mA输入O N O F FSW21234C V 5V 10V 举例2：JP2-5设置为0-10V输入O N O F FSW21234C V 5V 10V电子膨胀阀接线说明：ALCO膨胀阀：W4：白色W3：黑色W2：棕色W1：蓝色Danfoss膨胀阀：W4：黑色W3：白色W2：绿色W1：红色SPORLAN膨胀阀：W4：白色W3：黑色W2：绿色W1：红色Carel膨胀阀：W4：黄色W3：白色W2：棕色W1：绿色地址拔码说明：模拟输入拔码说明：报警输出启停开关电子膨胀阀24V电源输入压力传感器温度传感器通讯线运行故障通讯确认向上向下C V 0|10V0|5V 电压型电流型使用按键显示板备用注1：压力传感器接线：注2：压力传感器接线处，板内供电是24V ，如果传感器不是24V 供电，则要外接电源，之后将电源的负极接到板上的地（JP2-4）即可。
电子膨胀阀控制系统原理安装调试丹弗斯
电子膨胀阀控制系统原理安装调试丹弗斯集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-电子膨胀阀控制系统原理，安装调试1,电子膨胀阀系统原理1．1系统组成电子膨胀阀阀体ETS控制器EKC312压力传感器AKS33温度传感器AKS111．2各个部件的作用电子膨胀阀，负责根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适过热度。
压力传感器：负责检测蒸发压力，并将蒸发压力值转变成4-20mA的电流信号。
温度传感器：可以根据温度的不同电阻值也不同。
（温度和电阻值对照表参见附件1）。
控制器：控制器是该系统的核心器件，作用类似于人体大脑。
控制器可以接受压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号。
根据这些信号，通过内部的计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。
正常运转时，控制器显示系统的实际过热度。
1．3系统工作原理控制器采样压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号，计算出当前实际过热度；参考设定参数，计算出应当达到的要求过热度；根据实际过热度和要求过热度，结合控制器的参数设定，以一定的反映方式，来调节电子膨胀阀开度，使其尽量靠近要求过热度。
反复检测两个过热度之间的差异，逐步时事调整膨胀阀开度。
说明，在系统稳定的情况下尽量减小要求过热度，以提高系统效率。
2，电子膨胀阀系统调试2．1系统安装电子膨胀阀：安装之前必须参考丹佛斯电子膨胀阀的安装指南，每一个电子膨胀阀包装那都有一份安装指南。
注意4个电线的颜色和对应连接。
控制器：按右图连接对应电线，尤其注意电源符合要求（24V交流）。
压力传感器：按下图接线。
压力传感器接线必须牢固，压力接口最好在水平铜管的上方，以免杂质堵塞。
如果使用过渡铜管连接压力接口，过渡铜管的长度应当尽量短。
保证压力传感器固定牢固，以免运输震动损坏传感器。
温度传感器：温度传感器必须牢固的紧贴管壁，并用保温层可靠包裹，同时使用卡篐固定。
电子膨胀阀控制系统原理-安装调试——丹弗斯
电子膨胀阀控制系统原理，安装调试1, 电子膨胀阀系统原理1．1 系统组成•电子膨胀阀阀体ETS•控制器EKC312•压力传感器AKS33•温度传感器AKS111．2 各个部件的作用•电子膨胀阀，负责根据接受到的脉冲信号控制膨胀阀开度，保证适量的供液量和合适过热度。
•压力传感器：负责检测蒸发压力，并将蒸发压力值转变成4-20mA的电流信号。
•温度传感器：可以根据温度的不同电阻值也不同。
（温度和电阻值对照表参见附件 1）。
•控制器：控制器是该系统的核心器件，作用类似于人体大脑。
控制器可以接受压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号。
根据这些信号，通过内部的计算发出脉冲信号来控制电子膨胀阀的开度，保证系统供液量和过热度。
正常运转时，控制器显示系统的实际过热度。
1．3 系统工作原理•控制器采样压力传感器送来的4－20mA电流信号，和温度传感器的电阻值信号，计算出当前实际过热度；•参考设定参数，计算出应当达到的要求过热度；•根据实际过热度和要求过热度，结合控制器的参数设定，以一定的反映方式，来调节电子膨胀阀开度，使其尽量靠近要求过热度。
•反复检测两个过热度之间的差异，逐步时事调整膨胀阀开度。
说明，在系统稳定的情况下尽量减小要求过热度，以提高系统效率。
2，电子膨胀阀系统调试2．1系统安装•电子膨胀阀：安装之前必须参考丹佛斯电子膨胀阀的安装指南，每一个电子膨胀阀包装那都有一份安装指南。
注意4个电线的颜色和对应连接。
•控制器：按右图连接对应电线，尤其注意电源符合要求（24V交流）。
•压力传感器：按下图接线。
压力传感器接线必须牢固，压力接口最好在水平铜管的上方，以免杂质堵塞。
如果使用过渡铜管连接压力接口，过渡铜管的长度应当尽量短。
保证压力传感器固定牢固，以免运输震动损坏传感器。
•温度传感器：温度传感器必须牢固的紧贴管壁，并用保温层可靠包裹，同时使用卡篐固定。
温度传感器应当仅仅感受吸气温度。
温度传感器本省的长度如果不够，续接的导线长度不得超过3米。
电子膨胀阀使用须知
主要原因分析
毛细管堵 制冷剂不足 电子膨胀阀问题 毛细管过短 氟利昂过多 电子膨胀阀问题 毛细管过长 氟利昂过多 电子膨胀阀问题 毛细管过短 单向阀失效 氟利昂过多 电子膨胀阀问题
解决措施
转制热运行、更换毛细管； 充氟 更换电子膨胀阀 加毛长细管 调整充注量 更换电子膨胀阀 减短毛细管 调整充注量 更换电子膨胀阀 加毛长细管 更换单向阀 调整充注量 更换电子膨胀阀
电子膨胀阀与毛细管性能比较
EER
电子膨胀阀
毛细管
30Hz
90Hz
频率
电子膨胀阀产品维修相关知识
充氟尽量在开机后的3～8分钟内； 膨胀阀故障首先掉电子膨胀阀线，膨胀阀开度维持不变；
常见节流故障
故障现象
1 细管结冰 排气温度过高 粗管温度过低
2
3
制热室外换热器下 端结霜严重 制热室外换热器上 端结霜严重
4
谢谢！
电子膨胀阀使用须知
宫天泽
海信科龙研发中心 2008-03
电子膨胀阀的特点
自锁型 永磁步进电机驱动 正反向流动皆可 DC12V矩形波控制 制冷剂适用范围广
电子膨胀阀使用注意事项
安装：阀体为轴，线圈朝上，竖直偏差小 于15度； 焊接：适当冷却，阀体温度不超过120度； 固定：线圈卡扣凸点与阀体凹槽定位牢靠； 过滤：进出口前配备100目以上过滤网；
电子膨胀阀的性能指标
流量特性曲线
逆向开阀压力 ≥2.11MPa
电子膨胀阀控制简介
以目标排气温度为主要控制对象 开机初始阀开度控制方式 关机后全闭控制 定时、变步长调整开度 除霜定开度控制
电子膨胀阀优点
EK312A.操作手册.150824
EK312.安装使用手册----广州得麦电子科技有限公司2015.08.241 概述EK312A是得麦科技开发的1款电子膨胀阀控制器，采用过热度控制膨胀阀开度。
驱动器采用恒流驱动。
可控制ALCO、DANFOSS、SPORLAN、Carel等各种恒流驱动的电子膨胀阀。
EK312A既可与得麦科技的螺杆机控制器联机使用，也可单独使用（与其他厂家控制器组成控制系统）。
1.1 EK312A外观图1.2 EK312A 外形尺寸图1.3 EK312A 电气连接示意图EK312A电气连接示意图B-GA++-G TI DO W3W2W4AI +24G DI Com Com W1MotorB-GND A+ON OFF 1234ON OFF 1234O NO F FSW2JP2JP1JP3JP4JP5SW1VCCIout SW1地址1234OFF OFF 1ON OFF 2OFF ON 3ON ON 4N LAC220V O N O F FSW212345V 10V 举例1：12345123412312345612JP2-5设置为4-20mA输入O NO F FSW21234C V 5V 10V 举例2：JP2-5设置为0-10V输入O N O F FSW21234C V 5V 10V电子膨胀阀接线说明：ALCO膨胀阀：W4：白色W3：黑色W2：棕色W1：蓝色Danfoss膨胀阀：W4：黑色W3：白色W2：绿色W1：红色SPORLAN膨胀阀：W4：白色W3：黑色W2：红色W1：绿色Carel膨胀阀：W4：黄色W3：白色W2：棕色W1：绿色地址拔码说明：模拟输入拔码说明：报警输出启停开关电子膨胀阀24V电源输入压力传感器温度传感器通讯线运行故障通讯确认向上向下C V 0|10V0|5V 电压型电流型使用按键显示板备用2 控制逻辑EK312A可选择“吸气过热度”、“手动”、“模拟量控制”3种控制方式（由参数“P33膨胀阀控制方式”设置，默认吸气过热度控制）。
电子膨胀阀快速选型(BETA)
压力/温度传感器
压力传感器AKS33 (for EKC 312 & 316) 4-20mA输出
工作压力范 围 [bar]
最大工作压 力 [bar]
温度补偿范 围 [C]
¼ NPT
产品代码
DIN 43650 插头型
G 3/8 A
¼ 喇叭口 ¼ NPT
-1 - 9
33
- 30 +40 060G2113 060G2111 060G2044
-1 - 12
33
“
060G2101 060G2105 060G2049 060G2117
-1 - 20
40
0 +80
060G2102 060G2106 060G2050 060G2118
-1 - 34
55
“
060G2103 060G2107 060G2051 060G2119
电缆型 G 3/8 A
快速选型方式： 1）了解设备类型，确定电子膨胀阀工作工况，确认型号及制冷量 2）根据用户需求选择控制端，如无特殊要求，可选择EKC312； 3）如用户自行控制（自带4-20mA or 0-20mA电流信号，或0-10V or 1-5V电压信号），则可使用EKD316作为控制端；EKC312只能接受4-20mA的外部信号 4）根据传感位置及工作范围，选择温度/压力传感器
66.7 140 254 474 1308 2087 66 140 255 475 1311 2092 53 109 198 369 1019 1625 73.5 159 292 544 —— ——
蒸发温度 2℃
冷凝温度 40℃
过热度4 ℃
R22 R407C R134A R410A
电子膨胀阀控制
采用电子膨胀阀的控制说明1、停机状态，电子膨胀阀最小开度50度；2、驱动器适用于下列电子膨胀阀全开脉冲：480最大脉冲开度：520额定电压：DC12+/-10%最大驱动电流：0.375A/相励磁方式：1-2相励磁，四相八拍接插件：XH-5，XH-6励磁速度：31.3pps3注：a)制冷节流后温度传感器位置为板换入口；b)制热节流后温度传感器位置默认为分流头前；如果位置在盘管弯管上，则过热度修正值为0；c)制冷回气过热度Tssuph=Ts-(Te-Tss)；制热回气过热度Tssuph=Ts-(Tc-Tss) ；4、电子膨胀阀初始化当模块得电时，阀门首先初始化到零点，480脉冲的电子膨胀阀阀闭阀520个脉冲。
然后根据模块选择的运行模式开启对应电子膨胀阀相应的初始开度（可设定）。
初始化完毕之后才能开启压缩机。
5、电子膨胀阀自动控制热泵机组当压缩机开启之后，首先保持当前开度120秒（可设）保持不变。
然后根据系统的吸气过热度进行调节。
调节过程中，阀门的位置最小开度为50度(可设)，最大为阀门的最大开度。
制冷时膨胀阀控制表1注：(1)Tss为回气过热度设定值，可调（0-10）；(2)Ts为实时计算过热度，计算公式：回气温度-蒸发温度；(3)Te(蒸发温度)=Tee（节流后温度）-Ds，修正值见过热度度修正值；（适用于没有压力传感器机型）(4)脉冲调整1（1-20可调）度/周期（默认90）（10-120s可调），1度为2步；(5)电子膨胀阀调整速度调整因子，见表1；(6)EEV调节间隔时间10-120可调；(7)当Te≥10℃时，EEV不再根据过热度开大；(8)当排气温度≥〖开度只增排气（温度点）〗（默认110，60-120可调）, 则膨胀阀不再关小；(9)在正常运行过程中，膨胀阀最小开度不小于50度（并联单压缩机），80度（并联双压缩机或非并联机组）；制热膨胀阀控制表2注：1.Ts为回气过热度设定值，可调（0-10）；2. Tsup为实时计算过热度，计算公式：回气温度-蒸发温度；3.蒸发温度为板换入口温度修正值，修正值见蒸发温度修正表；（适用于没有压力传感器机型）4.脉冲调整1（1-20可调）度/周期（默认90）（10-120s可调），1度为2步；5.电子膨胀阀调整速度调整因子，见表1；6.EEV调节间隔时间10-120可调；7.当Te≥10℃时，EEV不再根据过热度开大；8.当排气温度≥〖开度只增排气（温度点）〗（默认95，70-120可调）, 则膨胀阀不再关小；9.在正常运行过程中，膨胀阀最小开度不小于50度（单压缩机），80度（双压缩机或非并联单压缩机）；6、除霜中电子膨胀阀控制当系统进入除霜状态，压缩机关闭后，电子膨胀阀把位置开启到480（可设），除霜过程中保持按自动控制。
丹佛斯ETS系列电子膨胀阀技术手册
B
1 2 3 4
5 6 7
8 9 A 10
.10
A B
B
ETS 250 & 400
1. M12 接头
2. 玻璃密封
3. AST 电机外壳
7
ETS 系列电子膨胀阀
阀门大小
为了确保最高性能，需要修正蒸发器能力。选型还 应确保阀门具有可被接受的压降。当过冷度偏离 4K (7.2°F) 时，必须修正蒸发器能力。为选择规格正 确的ETS，您将需要下列信息：
■ 制冷剂：CFC, HCFC 或 HFC ■ 蒸发器能力 Qe (以 kW 或 TR 为单位)
Δp = pc - pl - pe = 23 - 0.5 - 9.8= 12.7 bar (184 psig) ■ 接口尺寸：11/8 × 11/8 in
步骤 1
步骤 2 步骤 3
R410A 步骤 4
确定过冷度Δtsub的修正系数。 过冷度Δtsub的修正系数
修正系数
R22 R410A R407C R134a R404A/R507
35 K 63°F 1.30 1.39 1.39 1.37 1.54
40 K 72°F 1.35 1.45 1.45 1.42 1.63
45 K 81°F 1.39 1.50 1.51 1.48 1.70
50 K 90°F 1.44 1.56 1.57 1.54 1.78
现在选择合适的能力表，按照制冷剂为R410A，蒸 发温度te = +10°C (50°F)，选择一个在阀门可接受 压降为12.7 Bar(184 psig)时，阀能力等于或高于 435 kW (124 TR) 的阀。
EKD316 EKC312 Manual
电S源up电ply压Voltage
错W误ron！g !
1 EKD316
2 22 21
1 EKD316
2
22 21
S电up源ply电Vo压ltage
冷水Chi机ller控Co制ntr器olle或r orPPLLCC
制冷剂设置 1=R12、2=R22、3=R134a、4=R502、5=R717、6=R13、7=R13b1、8=R23、9=R500、 10=R503、11=R114、12=R142b、13=用户定义、14=R32、15=R227、16=R401A、 17=R507、18=R402A、19=R404A、20=R407C、21=R407A、22=R407B、23=R410A、 24=R170、25=R290、26=R600、27=R600a、28=R744、29=R1270、30=R417A、 31=R422A （警告：错误选择制冷剂可能对压缩机造成损害）。
过热度目标值每30秒减少01直到过热度不稳定出现波动然后继续每30秒增加一度直到过热度波动消失重新稳定这样有助于找到一个最小的过热度满足机组效率的需求kpfactorshclosekp系数系数系数系数shsh关闭值关闭值关闭值关闭值time时间时间时间时间start开始开始开始开始whenkpfactor12skcloseinitialod30当kp系数3sh12sk关闭值2初始od301012141618shshref在使用此控制方式时有三个设置对此控制模式有重要影响n09最大sh
4. 控制类型.......................................................................................................................................... 10 4.1 单环路（地址 o56 调节器型号=1） .........................................................10 4.2 双环路（地址 o56 调节器型号=2） .........................................................11 4.3 何时使用单环路或双环路...........................................................................12 4.4 KpTo 系数（地址 o56 控制类型=1） ........................................................12
EDI—312型称重控重制器说明书
一、概述EDI—312型称重控制器，是在引进日本大和制衡株式会社的EDI—312型仪表和技术的基础上，最新研制的增强型仪表。
主要应用于定量秤。
主要特点及功能：□可面板设置开、关门状态。
□光电隔离型开、关门继电器输出。
□零位调整、零位自动跟踪□整体密封性好，壳体为不锈钢结构，防尘、防水、防腐。
□具有较强的抗干扰性能，内设“看门狗”电路，可适用于条件恶劣的场合。
□整体性强，输出信号均在仪表内部，配置光电隔离型固态继电器。
使仪表可直接控制执行机构电器。
□显示直观、调整方便。
□内部电路采用新型IC混合电路及微机控制系统。
二、规格说明前面板说明：1、荧光数码管2、置零键3、停止∕储存键4、自动∕手动转换键5、合计键6、＋键7、－键启动置零停止自动手动+-合计下限上限167238495去皮清除置零去皮自动合计下限上限轻量适量过量11617181915144682 31112 5791013CDDY EDI-3128、上限设定键9、下限设定键10、数字键11、去皮键12、清除键13、状态指示灯14、零位指示灯15、去皮指示灯16、自动指示灯17、合计指示灯18、下限指示灯19、上限指示灯■显示：6位（7段码）绿色荧光显示管（9.5×20mm）重量显示：5位上限显示：5位下限显示：5位重量累计值显示：8位（低6位＋高2位分二次显示）■状态显示：负号（－）：显示数码管的第6位（最左边的一位为第六位）置零（▼）：显示数码管的第6位的下方去皮（▼）：显示数码管的第5位的下方自动（▼）：显示数码管的第4位的下方合计（▼）：显示数码管的第3位的下方下限（▼）：显示数码管的第2位的下方上限（▼）：显示数码管的第1位的下方■快慢加料显示：轻量：红色LED发光二极管适量：绿色LED发光二极管过量：黄色LED发光二极管■错误指示：——OF——：超出称重范围—————H：超出调零点范围—————L：小于调零点范围输入端开路或信号极性接反■键盘功能：键：数字键，用于置入控制开、关门的上、下限值等。
EKD316 EKC312 Manual
3. 找到最优设置.................................................................................................................................... 6 3.1 控制器算法和设置的细节 ............................................................................6 3.2 控制过热的控制模式 ....................................................................................8 3.3 启动问题(EKD316A) ..................................................................................10
1.安装
1.1 基本接线 EKD316 或者 EKC312 通常安装在 DIN 导轨上，必要的连接显示在图表中。 1) 必须连接的包括 1 个压力传感器和 1 个温度传感器, ETS 阀和供电电源 2) EKD316A 仅作为驱动器时, 必须的连接包括供电电源定):
EK312A.操作手册.160825.1
EK312.安装使用手册1概述EK312A是得麦科技开发的1款电子膨胀阀控制器，采用过热度控制膨胀阀开度。
驱动器采用恒流驱动。
可控制ALCO、DANFOSS、SPORLAN、Carel等各种恒流驱动的电子膨胀阀。
EK312A既可与得麦科技的螺杆机控制器联机使用，也可单独使用（与其他厂家控制器组成控制系统）。
1.1EK312A外观图1.2EK312A外形尺寸图21.3 EK312A 电气连接示意图EK312A电气连接示意图B-GA++-G TI DO W3W2W4AI +24G DI Com ComW1MotorB-GND A+ONOFF1234ON OFF1234O NO F FSW2JP2JP1JP3JP4JP5SW1VCCIout SW1地址1234OFF OFF 1ON OFF 2OFF ON 3ON ON4N LAC220VO N O F FSW212345V 10V举例1：12345123412312345612JP2-5设置为4-20mA输入O N O F FSW21234C V 5V 10V 举例2：JP2-5设置为0-10V输入O N O F FSW21234C V 5V 10V电子膨胀阀接线说明：ALCO膨胀阀：W4：白色W3：黑色W2：棕色W1：蓝色Danfoss膨胀阀：W4：黑色W3：白色W2：绿色W1：红色SPORLAN膨胀阀：W4：白色W3：黑色W2：绿色W1：红色Carel膨胀阀：W4：黄色W3：白色W2：棕色W1：绿色地址拔码说明：模拟输入拔码说明：报警输出启停开关电子膨胀阀24V电源输入压力传感器温度传感器通讯线运行故障通讯确认向上向下C V 0|10V0|5V 电压型电流型使用按键显示板备用注1：压力传感器接线：注2：压力传感器接线处，板内供电是24V ，如果传感器不是24V 供电，则要外接电源，之后将电源的负极接到板上的地（JP2-4）即可。
2控制逻辑EK312A可选择“吸气过热度”、“手动”、“模拟量控制”3种控制方式（由参数“P33膨胀阀控制方式”设置，默认吸气过热度控制）。
电子膨胀阀控制器EKC312使用说明
一、操作说明1、显示可显示三位数字，可设定选择显示温度℃或℉（压力单位bar 或psig）。
正常情况下，显示过热度，按“下部按键”显示电子膨胀阀开度。
2、面板上的发光二极管(LED)面板上的LED 在相应延时激活时发光。
最上方的LED 指示阀的开度增大。
第二个LED 指示阀的开度减小。
当调节过程中发生错误时，所有的LED 将同时闪烁。
此时，我们可以读出显示的错误代码，并按一下最上面的按钮以停止报警。
3、按钮如果您想更改设定，可通过两个按钮来完成。
按住上面的按钮大约十几秒钟以进入菜单，您可以看到一列参数代码。
找到您想更改的参数代码，然后同时按两个按钮。
这时您就可以对这个参数进行设定更改（通过两个按钮分别进行数值调高或调低）。
当您更改完参数后，再次同时按住两个按钮进行新参数的保存。
按上面按钮进入菜单（或消除报警状态）同时按住两个按钮进入修改参数状态再同时按两个按钮保存修改参数4、操作示例设置一个菜单：1）按上面的按钮直至出现所需参数项2）按一个按钮找到您想更改的参数项3）同时按两个按钮直至出现参数数值4）按其中一个按钮，选择一个新的设定值5）同时按两个按钮以保存设定。
、参数设置以下是EKC312控制器参数设置，调试和出厂均按此设置。
功能参数最小值最大值出厂设定表示含义通常显示显示实际过热度/阀的开度/温度-K显示过热度或阀的开度，默认显示阀的开度如果需要查看膨胀阀的实际开度，快速按一下最下方的按钮（1S）。
参见o17 -%参数单位（0＝℃+bar/1＝℉+psig）r051℃+b显示温度单位℃或℉，压力单位bar或psig控制的开始和停止r12OFFONON制冷的启/停调节参数P:放大参数Kpn040.52010（4）如果Kp值减小，则调节过程变慢（制冷剂R134a为4）。
I:积分时间Tnn0530s600s120（200）如果增加Tn，则调节速度变慢（制冷剂R134a为200）过热度最大值n092K30K4(9)满液式过热度最大值设定为4K（干式9K）过热度最小值n101K12K2(5)满液式过热度最小值设定为2K（干式5K）MOP n110.0bar20bar20MOP设定为20相当于OFF过热度的放大系数只能由经验丰富的人员改变n200.010.00.7系统启动时，如果阀的开度偏小导致低压保护，则需提高此值；如果阀的开度过大导致系统不稳定，则需减小此值系统负荷低于10％的过热度最小值n221K15K2此项设置与EKC312控制无关参数“n37”和“n38”用于ETS100的设定。
膨胀阀串联使用方法
膨胀阀串联使用方法今天咱们来唠唠膨胀阀串联使用这事儿。
膨胀阀啊，在一些制冷或者制热系统里可重要啦。
那要是把它们串联起来用呢，这就有点小讲究了。
咱先得知道膨胀阀的基本工作原理哈。
它就像一个小管家，控制着制冷剂的流量呢。
当把两个或者多个膨胀阀串联的时候，第一个膨胀阀就开始对制冷剂进行初步的流量调节。
就好比是一个初步筛选的关卡，把制冷剂的流量先控制在一个大概的范围。
那后面串联的膨胀阀呢，它就会在第一个的基础上进行更精细的调节。
比如说，第一个膨胀阀把流量大致控制在一个区间，那第二个膨胀阀就像是一个精益求精的小能手，把流量调整得更精准，让整个系统里的制冷剂流量达到一个最佳的状态。
在安装的时候呀，宝子们可千万要注意连接的密封性哦。
要是有一点点小缝隙，制冷剂就可能偷偷跑掉啦，那咱们这个串联膨胀阀的系统可就不能好好工作了。
就像给它们穿上一套严严实实的小衣服，不能有破洞。
还有哦，串联的膨胀阀之间的选型也很关键。
要根据整个系统的需求来选择合适的膨胀阀。
不能一个大胖子和一个小瘦子搭配在一起，那样肯定不协调呀。
它们得相互匹配，就像好伙伴一样，这样才能把工作干得漂亮。
另外呢，调试也是个有趣的过程。
在系统开始运行的时候，要慢慢观察膨胀阀串联后的工作状态。
如果发现有哪里不对劲，比如说制冷或者制热效果不好啦，就像一个人生病了一样，那就要赶紧检查是不是膨胀阀的调节出了问题。
有时候可能就是某个膨胀阀太调皮了，没有按照我们的要求好好工作呢。
宝子们，膨胀阀串联使用其实也不是特别难的事儿，只要咱们多了解它的原理，在安装、选型和调试的时候多上点心，就能让这个小组合在系统里发挥大作用啦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子膨胀阀控制器EKC312
使用说明
编制：
审核：
批准：
电子膨胀阀控制器EKC312使用说明
一、操作说明
1、显示
可显示三位数字，可设定选择显示温度℃或℉（压力单位bar 或psig）。
正常情况下，显示过热度，按“下部按键”显示电子膨胀阀开度。
2、面板上的发光二极管(LED)
面板上的LED 在相应延时激活时发光。
最上方的LED 指示阀的开度增大。
第二个LED 指示阀的开度减小。
当调节过程中发生错误时，所有的LED 将同时闪烁。
此时，我们可以读出显示的错误代码，并按一下最上面的按钮以停止报警。
3、按钮
如果您想更改设定，可通过两个按钮来完成。
按住上面的按钮大约十几秒钟以进入菜单，您可以看到一列参数代码。
找到您想更改的参数代码，然后同时按两个按钮。
这时您就可以对这个参数进行设定更改（通过两个按钮分别进行数值调高或调低）。
当您更改完参数后，再次同时按住两个按钮进行新参数的保存。
按上面按钮进入菜单（或消除报警状态）
同时按住两个按钮进入修改参数状态
再同时按两个按钮保存修改参数
4、操作示例
设置一个菜单：
1）按上面的按钮直至出现所需参数项
2）按一个按钮找到您想更改的参数项
3）同时按两个按钮直至出现参数数值
4）按其中一个按钮，选择一个新的设定值
5）同时按两个按钮以保存设定。
二、参数设置
以下是EKC312控制器参数设置，调试和出厂均按此设置。
