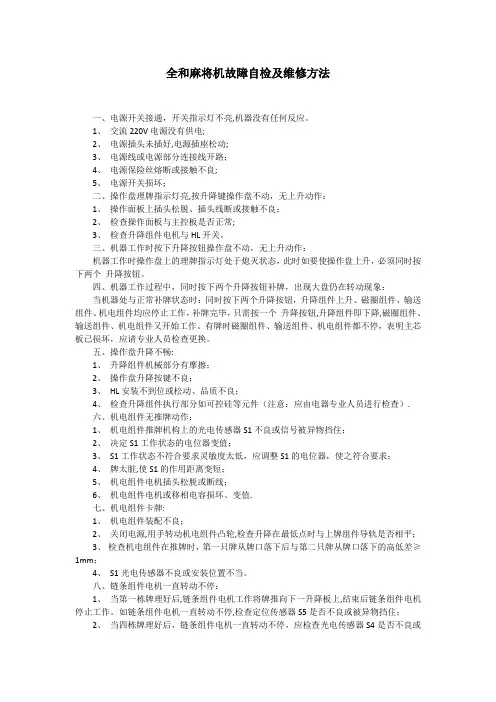

全和麻将机故障自检和维修方法

全和麻将机故障自检及维修方法
一、电源开关接通，开关指示灯不亮，机器没有任何反应。

1、交流220V电源没有供电；
2、电源插头未插好，电源插座松动；
3、电源线或电源部分连接线开路；
4、电源保险丝熔断或接触不良；
5、电源开关损坏；
二、操作盘理牌指示灯亮，按升降键操作盘不动，无上升动作：
1、操作面板上插头松脱、插头线断或接触不良；
2、检查操作面板与主控板是否正常；
3、检查升降组件电机与HL开关。

三、机器工作时按下升降按钮操作盘不动，无上升动作：
机器工作时操作盘上的理牌指示灯处于熄灭状态，此时如要使操作盘上升，必须同时按下两个升降按钮。

四、机器工作过程中，同时按下两个升降按钮补牌，出现大盘仍在转动现象：
当机器处与正常补牌状态时：同时按下两个升降按钮，升降组件上升、磁圈组件、输送组件、机电组件均应停止工作，补牌完毕，只需按一个升降按钮，升降组件即下降，磁圈组件、输送组件、机电组件又开始工作。

有牌时磁圈组件、输送组件、机电组件都不停，表明主芯板已损坏，应请专业人员检查更换。

五、操作盘升降不畅：
1、升降组件机械部分有摩擦；
2、操作盘升降按键不良；
3、HL安装不到位或松动、品质不良；
4、检查升降组件执行部分如可控硅等元件（注意：应由电器专业人员进行检查）。

六、机电组件无推牌动作：
1、机电组件推牌机构上的光电传感器S1不良或信号被异物挡住；
2、决定S1工作状态的电位器变值；
3、S1工作状态不符合要求灵敏度太低，应调整S1的电位器，使之符合要求；
4、牌太脏，使S1的作用距离变短；
5、机电组件电机插头松脱或断线；
6、机电组件电机或移相电容损坏、变值。

七、机电组件卡牌：
1、机电组件装配不良；
2、关闭电源，用手转动机电组件凸轮，检查升降在最低点时与上牌组件导轨是否相平；
3、检查机电组件在推牌时，第一只牌从牌口落下后与第二只牌从牌口落下的高低差≥1mm；
4、S1光电传感器不良或安装位置不当。

八、链条组件电机一直转动不停：
1、当第一栋牌理好后，链条组件电机工作将牌推向下一升降板上，结束后链条组件电机停止工作。

如链条组件电机一直转动不停，检查定位传感器S5是否不良或被异物挡住；
2、当四栋牌理好后，链条组件电机一直转动不停，应检查光电传感器S4是否不良或
被异物挡住；
3、检查链条杆的塑料反光片表面有无油污后脏物。

九、上牌组件升降机承牌板动作不正常：
1、正常时上牌组件的四个升降承牌板是同步工作的，如发现有承牌板不工作，检查限位开关有无损坏；
2、如果承牌板一直上下动作不停，应检查限位开关的压板是否对限位开关一直处于压下状态；
3、如承牌板上升不到位，可调整限位开关压板位置，使在承牌板完全升起后，再释放限位开关；
4、如承牌板下沉时落不到最低位置，会造成卡牌，此时只要取出牌板，检查回转臂（小脚）螺丝有无松动，脱落，回转臂（小脚）开槽有无变形。

十、输送组件进牌口卡牌或牌不进轨道：
1、取下磁圈，检查进牌后的大小、高低。

当牌进入轨道时应略高于输送组件同步带；
2、检查输送组件滚轮、同步带、电机有无不良。

十一、理牌结束后的牌数与游戏方法规定的不一致：
1、数码开关未按到位或数码开关不良；
2、机器理牌时改变数码开关的状态，会产生理牌结束后的牌数与游戏方法规定的不一致，属于正常状况。

这是因为理牌过程中改变数码开关的状态，其改变后的参数将在下一次理牌时才能起作用。

要改变游戏规则的状态，应在理牌指示灯亮时进行；
3、光线照射或折射S2上时，会产生多牌；
4、光电传感器S2。

3未安装到位或不良；
5、机电组件电机不良，工作时抖动，转速不正常或安装不到位；
6、因操作失误造成程序出错，此时只需切断电源，重新开机即可。

十二、电机工作不正常：
1、机电组件电机不工作：检查S1信号是否太弱，调整S1上的电位器使其动作；
2、链条组件电机堵转：检查链条杆是否卡住，S2是否正常，如链条杆卡住的话可利用倒转按钮使链条倒转排除故障；
3、倒转电机工作不正常：检查倒转按钮是否良好、导线有无开裂、脱线；换控制板或电机；
4、电机不转：检查电机插头接触是否良好，导线有无开裂。

进一步判断可外接220V 电压单测电机的运转情况。

如电机运转正常则问题大多出在主控板上，应由专业人员对主控板进行检查。

十三、洗牌盘不转：光电传感器S6前有反光物遮挡。

十四、电机转向错误：电容不良或电机出现错误。

十五、断电操作后多（缺）牌：在理牌过程中出现断电，然后在上电造成多（缺）牌。

机器对操作过程中的断电设置了记忆程序，一般情况下不会有问题，但操作过程中应尽量避免断电现象。

十六、光电传感器问题：
1、光电点传感器系光敏器件，对供光线的强弱反映很敏感。

应注意在装配、调试过程中对光源的控制，不要让外界的光源直射或反射在光电传感器上；
2、S1、S4、S5、S6上均有判别信号工作的指示灯，无信号时，指示灯不亮；有信号时（白色物体经过光电传感器）时，指示灯亮。

可根据这一特点对光电传感器进行简单的判别，如实际工作中S1、S4、S5、S6反映出的规律与上述规律不同，则说明光电传感器有问题，应进行检查；
3、观察S1、S
4、S
5、S6，如在无信号时，指示灯亮，尽管此时机器还在正常工作，但这种工作处与不稳定工作状态，容易使机器产生故障。

应检查造成光电传感器在无信号时指示灯亮的原因并排除之
4、S1在安装时应先在光控的焊脚上贴上一块1cm见方的绝缘物（用贴铁圈剪下来的绒布就可以）以免焊点与机电组件的金属支架相碰，造成短路；
5、S1上的电位器是用来调整光控灵敏度的，顺时针旋转灵敏度高，S1看到的距离远；逆时针旋转灵敏度低S1看到的距离近，一般情况下不需要调整。

如需要调整的话，应使用合适的工具缓缓地调整S1电位器。

距离一般控制在1-1、2cm左右为好；
6、光电传感器在安装、拆卸时注意不要让光电传感器上的焊点与机器的金属件相碰，以免造成短路损坏光电传感器，如没有把握最好先关掉电源后再安装或拆卸光电传感器。
