第一章AutoCAD+2010中文版机械制图实训教程

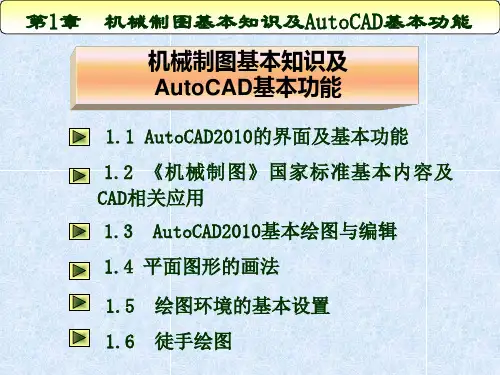

机械制图CAD第1章制图基本知识及AutoCAD基本功能
标题栏在图框右下 角 ，国家标准规定如 图1-13所示。
图1-13 标题栏格式
启动AutoCAD2010， 单击“新建”按钮，调 出图1-14所示对话框。
图1-14 打开样板文件对话框
第 1章
机械制图基本知识及AutoCAD基本功能
1．2 《机械制图》国家标准基本内容及CAD相关应用 1．2．1 图纸幅面与格式（GB/T 14689-1993）
1．1．4
1．点坐标：点的坐标分直角坐标和极坐标两种，每种又有绝对 坐标和相对坐标。 2．直线的绘制： 功 能：用于绘制两点间独立的直线段。 ★ 单击功能区上的直线按钮 命令输入： ★ 下拉菜单【绘图】→【直线】 ★ 键盘行输入L↙（Line）（↙表示回车键） 3．删除命令： 功 能： 删除光标拾取到的图形要素。
（2）尺寸线：绘制在两尺寸界线之间，用来表示尺寸度量的方 向，用细实线绘制。 （3）尺寸数字：表示尺寸的大小。
图1-21 尺寸数标注方式
（4）箭头： 尺寸线终端应有箭头，当箭头的地方不足时，可以 用圆点表示。
第 1章
机械制图基本知识及AutoCAD基本功能
1．2 《机械制图》国家标准基本内容及CAD相关应用 1．2．5 尺寸标注 3．常见尺寸标注示例（表1-4）
4．图库：主要包括机械ห้องสมุดไป่ตู้建筑、电子等专业常用的规定符号和
标准件。 5．输出功能：AutoCAD2010支持常用的绘图仪和打印机，打印方
便、快揵、多样、可以直接将三维模型输入三维打印机。
第 1章
机械制图基本知识及AutoCAD基本功能
1． 1 AutoCAD2010的界面及基本功能
AutoCAD2010几个常用命令
幅面设置 BXL e c a
AutoCAD 2010实训第一章 AutoCAD 2010中文版基础
图1-5 快速访问工具栏
图1-6 显示菜单
2、功能区 包含选项卡和相应的面板。如图1-7所示。 当光标悬停在对应的按钮上时，将弹出该按钮的功能提示。如果继续
停留，将弹出如图1-7所示的详细使用帮助。 选项卡 面板 命令提示
图1-7 选项卡和功能面板
3、绘图区 绘图区是AutoCAD2010界面中间最大的一块空白区域。用于显示编辑
图1-13对象追踪
图1-14线宽特性
QP：快捷特性开关。如图1-15，如果打开了快捷特性开关，则在选择了 对象后，弹出包含对象 特性的对话框。
图1-15 快捷特性对话框
的图形。绘图区其实是无限大的，可以配合使用显示缩放命令来放大或缩 小显示图形。
4、命令窗口 命令窗口即命令提示行。AutoCAD是交互式绘图软件，用户给
AutoCAD下达的命令以及执行命令需要提供的参数提示信息均通过命令窗 口显示出来，操作者应该按照该提示响应AutoCAD的要求，才能保证命令 的顺利完成。
可以在AutoCAD颜色索引器里更容易找到颜色，甚至可以在层下 拉列表中直接改变层的颜色。
新增反转工具可以反转直线、多段线、样条线和螺旋线的方向。 样条线和多段线编辑工具可以把样条线转换为多段线。 清理工具包含了一个清理0长度几何体和空文本对象的选项。 文件浏览对话框（如打开和保存）在输入文件名的时候支持自动 完成。
在绘图区时显示其坐标，显示坐标的右侧是各种辅助绘图状态。如图1-9。
图1-8 应用程序状态栏
图1-9 辅助绘图开关（图片和文字格式） 辅助绘图开关是常用开关，其状态可用鼠标单击相应按钮改变或右击 后选择“开/关”实现，也可以使用快捷键改变开关状态。
捕捉：控制光标移动间隔。处于打开状态时，光标只能在X轴、Y轴或极 轴方向移动固定距离的整数倍，该距离可以通过 “草图设置”对话框进行 设定（在开关上右击鼠标，选择“设置”菜单打开“草图设置”对话框）。 如图1-10。
AutoCAD建筑制图教程2010第1章
2017年7月4日
16
§1.4
设置图层
AutoCAD图层是一张张透明的电子图纸，用户把各
种类型的图形元素画在这些电子图纸上，AutoCAD会将
它们叠加在一起显示出来。
2017年7月4日
17
§1.4.2
创建及设置建筑图的图层
用AutoCAD绘图时，图形元素处于某个图层上，默 认情况下，当前层是0层，若没有切换至其他图层，则所 画图形在0层上。每个图层都有与其相关联的颜色、线型 及线宽等属性信息，用户可以对这些信息进行设定或修改。 当在某一层上作图时，所生成的图形元素的颜色、线型、 线宽会与当前层的设置完全相同（默认情况下）。对象的 颜色将有助于辨别图样中的相似实体，而线型、线宽等特 性可轻易地表示出不同类型的图形元素。 图层是用户管理图样强有力的工具。绘图时应考虑将 图样划分为哪些图层以及按什么样的标准进行划分。
2017年7月4日
5
§1.2AutoCAD系统界面
§1.2.2
AutoCAD用户界面
快速访问工具栏
菜单浏 览器
功能区
标题栏
工具选 项板
命令提示窗口
绘图窗口 状态栏
2017年7月4日
6
快 速 访 问 工 具 栏 右 键 快 捷 菜 单 菜单浏览器下拉菜单
2017年7月4日
7
§1.2.3
坐标系统
AutoCAD 提供了 4 种常用的点的坐标表示方式：绝对直角坐 标、绝对极坐标、相对直角坐标、相对极坐标。 绝对坐标值是相对于原点的坐标值，而相对坐标值则是相对于 另一个几何点的坐标值。
2017年7月4日
13
§1.3.7
缩放及移动图形
AutoCAD的图形缩放及移动功能是很完备的，使用 起来非常方便。绘图时，可以通过【标准】工具栏或底部 状态栏上的【平移】 、【缩放】按钮来完成这两项功能。
第1章 AutoCAD 2010 制图基础
1.7 图形的显示控制
视图操作是AutoCAD三维制图的基础，视图决定了表现 在图形在绘图区的视觉形状和其他特征，通过视图操作， 用户可以通过各种手段来观察图形对象。 如：图形的重画和重生成 、图形的缩放、图形的平移 等
1.8 图层创建与管理
为了方便管理图形，在AutoCAD中提供了图层工具。图层 相当于一层“透明纸”，可以在上面绘制图形，将纸一层层重 叠起来构成最终的图形。在AutoCAD中，图层的功能和用途要 比“透明纸”强大得多，用户可以根据需要创建很多图层，将 相关的图形对象放在同一层上，以此来管理图形对象。

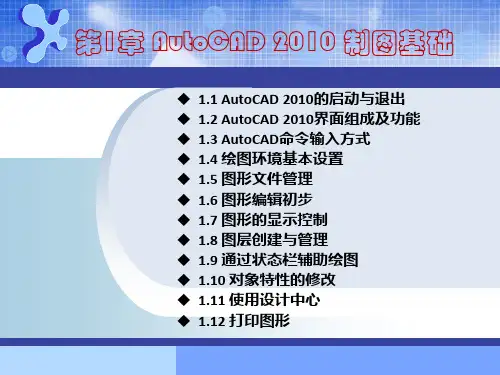

第1章 AutoCAD 2010 制图基础
1.1 AutoCAD 2010的启动与退出 1.2 AutoCAD 2010界面组成及功能 1.3 AutoCAD命令输入方式 1.4 绘图环境基本设置 1.5 图形文件管理 1.6 图形编辑初步 1.7 图形的显示控制 1.8 图层创建与管理 1.9 通过状态栏辅助绘图 1.10 对象特性的修改 1.11 使用设计中心 1.12 打印图形
1.2 AutoCAD 2010界面组成及功能
AutoCAD2010的初始界面如图1-3所示。 AutoCAD 2010的应用窗口主要包括以下内 容：标题栏、菜单栏、工具栏、绘图区、 命令行提示区、状态栏、坐标系等。
1.3 AutoCAD命令输入方式
在AutoCAD 2010中，用户通常结合键盘和鼠标来进行命令的输入 和执行，主要利用键盘输入命令和参数，利用鼠标执行工具栏中的命令、 选择对象、捕捉关键点以及拾取点等。 在AutoCAD中，用户可以通过按钮命令、菜单命令和命令行执行命 令三种形式来执行AutoCAD命令。 （1）按钮命令绘图是指用户通过单击工具栏或者功能区中相应的按 钮来执行命令。 （2）菜单命令绘图是指选择菜单栏中的下拉菜单命令执行操作。 （3）命令行执行命令是指AutoCAD中，大部分命令都具有别名，用 户可以直接在命令行中输入别名并按下Enter键来执行命令，关于命令的 快捷命令别名可以参看附录。 以AutoCAD中常用的“直线”命令为例，用户可以单击“绘图”工 具栏中的“直线”按钮，或选择“绘图”|“直线”命令，或在命令行里输 入LINE或L命令来执行该命令。
CAD2010最新使用教程资料
（2010版）
中文版AutoCAD工程制图 第 1章 概 述
本章要点
• AutoCAD发展历史 • AutoCAD 2010主要功能概述
1.1 AutoCAD发展历史
AutoCAD 是由美国 Autodesk 公司开发的通用 计算机辅助绘图与设计软件包，具有易于掌握、使 用方便、体系结构开放等特点，深受广大工程技术 人员的欢迎。 AutoCAD 自 1982 年问世以来，已经 进行了近20次的升级，从而使其功能逐渐强大，且 日趋完善。如今， AutoCAD 已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD 已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。
“图层”工具栏
“样式”工具栏 “修改”工具栏
“绘图”工具栏 坐标系图标 模型/布局选项卡
绘图窗口 光标 滚动条 命令窗口 状态栏
1. 标题栏 标 题 栏 与其 他 Windows 应 用 程 序 类 似 ，用 于 显 示 AutoCAD 2010的程序图标以及当前所操作图形文件的名称。 2. 菜单栏 菜单栏是主菜单，可利用其执行 AutoCAD 的大部分命令。单 击菜单栏中的某一项，会弹出相应的下拉菜单。右下图为“视 图”下拉菜单。 下拉菜单中，右侧有小三角的菜单 项，表示它还有子菜单。右图显示 出了“缩放”子菜单；右侧有三个 小点的菜单项，表示单击该菜单项 后要显示出一个对话框；右侧没有 内容的菜单项，单击它后会执行对 应的AutoCAD命令。
3. 工具栏 AutoCAD 2010提供了40多个工具栏，每一个工具栏上均有一 些形象化的按钮。单击某一按钮，可以启动 AutoCAD 的对应 命令。 用户可以根据需要打开或关闭任一个工具栏。方法是：在已有 工具栏上右击， AutoCAD 弹出工具栏快捷菜单，通过其可实 现工具栏的打开与关闭。 此外，通过选择与下拉菜单“工具” |― 工具栏” |―AutoCAD‖ 对应的子菜单命令，也可以打开AutoCAD的各工具栏。 4. 绘图窗口 绘图窗口类似于手工绘图时的图纸，是用户用AutoCAD 2010 绘图并显示所绘图形的区域。 5. 光标 当光标位于 AutoCAD 的绘图窗口时为十字形状，所以又称其 为十字光标。十字线的交点为光标的当前位置。 AutoCAD 的 光标用于绘图、选择对象等操作。
全套课件-AutoCAD建筑制图基础教程(2010版)_完整
2.2.3 鸟瞰视图
鸟瞰视图(Aerial View)是一种视图调整的工具，通过使用一个独立的小窗口 进行图形的缩放和平移。在鸟瞰视图的窗口中可以显示整个图形，只需很 少的几次单击就可以快速地定位到所需视图。
可按以下方法启动鸟瞰视图。 (1) 在命令行输入Dsviewer(或Av)并按空格 键或按Enter键。 (2) 选择“视图”|“鸟瞰视图”命令。 启动“鸟瞰视图”后，将在屏幕上出现一 个小型的视窗，如图2-8所示。
图1-27 “图形单位”对话框
1.7 使用联机帮助
在AutoCAD 2010中文版中可以通过以下5种方式打开如图1-29所示为 “AutoCAD 2010 帮助：用户文档”窗口，获取软件使用的相关信息。 (1) 选择 “帮助”|“帮助”命令。 (2) 单击“标准”工具栏上的 图标。 (3) 在命令窗口的命令行下，输入HELP或“？”并按Enter键。 (4) 按F1键。 (5) 单击任一弹出的对话框中的“帮助”按钮。
例1-2 更改绘图区背景 打开刚创建的Ex1-01图形文件，并将绘图区的黑色背景更 改为白色，并存盘退出AutoCAD系统。
第2章 图形显示及图形选择
2.1 显 示 视 图 2.2 目标对象的选择
2.3 操 作 实 践
2.1 显 示 视 图
2.1.1 缩放视图
调用缩放命令的方法有以下4种。 (1) 选择“视图”|“缩放”命令，在弹出的级联菜单中选择合适的命令。 (2) 在标准工具栏上单击缩放按钮 ，单击该按钮后，弹出各种缩放按钮列 表，选择相应的缩放按钮即可进行缩放操作。 (3) 在任意一个工具栏上右击，在弹出的快捷菜单中选择“缩放”命令，打 开如图2-1所示的“缩放”工具栏，然后单击所需的命令按钮。 (4) 在命令行中输入ZOOM命令，再选择所需选项执行相应的视图缩放操作。
机械CADAutoCAD2010入门 机械制图 实例与操作
在用户坐标系 （UCS）图标中， 坐标系原点处不 再有“口”标志
9/15/2013
1.2.7
命令行与文本窗口
命令行是一个交互式窗口，用户可以通过命令行输入 AutoCAD的各种命令及参数，而命令行也会显示出各命令 的具体操作过程和信息提示 。例如，在命令行中输入 “LINE”并按【Enter】键，此时命令行窗口将提示您指 定直线的第一点 。
9/15/2013
利用AutoCAD 2010新增的参数化绘图功能，可以动 态控制图形对象的形状、大小和位臵，从而高效地对图形 进行修改。
几何约束
尺寸约束
绘制三维零件图和装配图：在AutoCAD中，不仅可以直 接绘制长方体、球体、圆柱体等基本实体，还可以将一些 平面图形通过拉伸、旋转等方法转换为三维图形，如图13左图所示。另外，借助各种三维修改命令，还可以将已 绘制好的零件图按照一定关系进行组装，从而得到整个产 品的装配图。
9/15/2013
1.1.2
学习AutoCAD 的要点
（1）熟悉AutoCAD的绘图命令。在AutoCAD中，无论是选 择了某个菜单项，还是单击了某个工具按钮，其作用都 相当于执行了一个命令。因此，用户必须对每个命令的 功能和用途了如指掌，这样在实际绘图时才能具体问题 具体分析，选择最恰当的绘图命令和绘图方法。 （2）掌握常用命令的英文全称或缩写。AutoCAD的大多 数绘图命令都可通过在命令行中输入命令名称来执行， 因此，为了提高绘图效率，建议大家在学习的过程中逐 步掌握一些常用命令的英文全称或缩写。例如，“直线” 命令的英文全称为“LINE”，缩写为“L”，表示输入英 文字母“L”并按【Enter】键，系统即可执行LINE命令。
AutoCAD2010_入门基础教程
默认状态下，打开“二维草图与注释”空间，其界面主要由“菜单浏览 器”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏 等元素组成.
中文版AutoCAD 2010基础教程
1.2.3三维建模空间
使用“三维建模”空间，可以更加方便地在三维空间中绘制图形。在 “功能区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材 质”、“渲染”和“导航”等面板，从而为绘制三维图形、观察图形、创建动 画、设置光源、为三维对象附加材质等操作提供了非常便利的环境 。是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件 包，具有功能强大、易于掌握、使用方便、体系结构开放等特点，能够绘制平 面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工 程技术人员的欢迎。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2010基础教程
1.1.4 输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能 够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。
中文版AutoCAD 2010基础教程
1.2 AutoCAD 2010的工作空间
中文版AutoCAD 2010提供了“二维草图与注释”、“三维建模”和 “AutoCAD经典”3种工作空间模式。 选择工作空间 二维草图与注释空间 三维建模空间 AutoCAD经典空间 AutoCAD工作空间的基本组成
中文版AutoCAD 2010基础教程 1.2.4 AutoCAD经典空间
对于习惯于AutoCAD传统界面的用户来说，可以使用“AutoCAD经典” 工作空间，其界面主要有“菜单浏览器”按钮、快速访问工具栏、菜单栏、工 具栏、文本窗口与命令行、状态栏等元素组成 。
AutoCAD-机械制图实训教程项目一课件
任务一 AutoCAD 2010的基本操作
三、AutoCAD 2010的工作空间
1. 标题栏
2. 菜单栏
3. 工具栏
7. 十字光标
6. 状态栏
5. 命令行窗口
4. 绘图区
AutoCAD-机械制图实训教程项目一
任务一 AutoCAD 2010的基本操作
三、AutoCAD 2010的工作空间
命令行窗 口
绘图环境的设置
任务一 AutoCAD 2010 的基本操作 任务二 AutoCAD 2010 在金典绘图环境下的设置 任务三 利用坐标绘制简单图形
AutoCAD-机械制图实训教程项目一
任务一 AutoCAD 2010的基本操作
知识目标
1．熟悉AutoCAD 2010的工作空间； 2．了解绘图环境。
4.有关说明及提示
（1）
（4）
执行 “LINE”命令一 次可画一条直 线，也可连续 画多条直线。 每条直线都是 一个独立的对 象。
（2）
闭合（C）： 终点和起点重合， 图形封闭。
（3）
放弃（U）：取消最后一条线段。
坐标输入时可以直接输入指定点坐标值。
AutoCAD-机械制图实训教程项目一
任务一 AutoCAD 2010的基本操作
任务一 AutoCAD 2010的基本操作
二、AutoCAD 2010的启动和退出
1.AutoCAD 2010的启动
1
2
3
双击桌面 上的快捷图 标
选择“开始”→ “程序”→“Autodesk” →“AutoCAD 2010 Simplified Chinese” →“AutoCAD 2010” 菜单
2.AutoCAD 2010的退出
AutoCAD 2010中文版从入门到精通
2 AutoCAD 2010基本操作
2.8 在模型空间与图纸空间之间切换
2.8.1 模型空间和图纸空间的概念 2.8.2 模型空间和图纸空间的切换
3 开始二维图形的绘制
3.1 AutoCAD 基本绘图命 令
3.2 坐标 点的输入 方法
1 AutoCAD 2010入门
1.2 AutoCAD 2010的新增 功能
1.2.1 初始设置 1.2.2 工作空间 1.2.3 快速访问工具栏 1.2.4 参数化绘图 1.2.5 增强的动态块功能 1.2.6 增强的3D建模功能 1.2.7 3D打印 1.2.8 PDF的输出和附着
1 AutoCAD 2010入门
3.3 绘 制直线 和射线
3.4 绘 制矩形
3.5 绘 制正多 边形
3.6 绘 制圆
3 开始二维图形的绘制
3.7 绘 制圆弧
3.8 绘 制圆环
3.9 绘制 椭圆和椭 圆弧
3.10 绘 制与编 辑多线
3.11 绘 制与编辑 多段线
3.12 绘 制与编辑 样条曲线
3 开始二维图形的绘制
A
C
3.14 创建与编 辑图案填充
2.1.1 直接拾取法 2.1.2 矩形窗口选择与交叉窗口选择法 2.1.3 不规则窗口选择法 2.1.4 栏选方法 2.1.5 快速选取法
2 AutoCAD 2010基 本操作
2.2 坐标系与坐标
2.2.1 世界坐标系 2.2.2 用户坐标系 2.2.3 坐标的输入
2 AutoCAD 2010基本操作
2 AutoCAD 2010基 本操作
2.5 图形查看设置
CAD2010教程(最新完整版) (1)
150<45<35
35°
y
x
45°
4. 柱坐标
柱坐标也是通过三个参数描述一点：即该点在XY面上的投影
与当前坐标系原点的距离 ；坐标系原点与该点的连线在XY 面上的投影同X轴Βιβλιοθήκη 方向的夹角 ；以及该点的Z坐标值。距
离与角度之间要用符号“<”隔开，而角度与Z坐标值之间要用
逗号隔开，即“ < , z”。例如，100<45,85表示一个点的柱
中文版AutoCAD工程制图
第2章 基本概念与基本操作
本章要点
• 安装、启动AutoCAD 2010 • AutoCAD 2010经典工作界面 • AutoCAD命令及其执行方式 • 图形文件管理 • 确定点的位置 • 绘图基本设置与操作 • AutoCAD 2010帮助功能
2.1 安装、启动AutoCAD 2010
通过键盘执行透明命令的方法为：在当前提示信息后输入 “'”符号，再输入对应的透明命令后按Enter键或Space键， 就可以根据提示执行该命令的对应操作，执行后AutoCAD 会返回到透明执行此命令之前的提示。
2.4 图形文件管理
2.4.1 创建新图形
单击“标准”工具栏上的 (新建)按钮，或选择“文 件”|“新建”命令，即执行NEW命令，AutoCAD弹出“选 择样板”对话框，如下图所示。
打开的文件并打开它。
2.4.3 保存图形
1. 用QSAVE命令保存图形
单击“标准”工具栏上的
(保存)按钮，或选择“文
件”|“保存”命令，即执行QSAVE命令，如果当前图形没有
命名保存过，AutoCAD会弹出“图形另存为”对话框。通
过该对话框指定文件的保存位置及名称后，单击“保存”按
机械制图实训教程
目录
三、修订云线
AutoCAD 2010的基本操作
1.功能
修订云线示例
目录
AutoCAD 2010的基本操作
三、修订云线
2.执行命令的方法
“绘图”工具栏：单击“修订云线”按钮
命令行：输入 REVCLOUD，按Enter 键。
目录
菜单栏：“绘 图”→“修订云 线”。
三、修订云线
3.操作步骤
AutoCAD 2010的基本操作
形。
外切于圆（C）：AutoCAD 2010要求指定正多边形内切
3 圆的圆心和半径，系统通过该内切圆绘制所需要的正多边形。
目录
二、镜像
AutoCAD 2010的基本操作
任务二 绘制滚动轴承6206及M12螺栓
1.功能
利用“MIRROR”命令，可以 绘制完全对称的图形。以选定的 镜像线为对称轴，生成与选定对 象完全对称的镜像，原来的选定 对象可以删除或保留。
“CHAMFER”命令可以用一条 斜线连接两条不平行的直线。倒 角有两种方式，一种是指定两边 距离倒角，一种是指定距离和角 度倒角。
目录
四、倒角
AutoCAD 2010的基本操作
任务二 绘制滚动轴承6206及M12螺栓
2.执行命令的方法
“修改” 工具栏：单 击“倒角” 按钮
命令行： 输入CHAMFER， 按Enter键。
目录
AutoCAD 2010的基本操作
任务一 绘制组合体剖视图 任务二 绘制滚动轴承 6206 及 M12 螺栓
AutoCAD 2010的基本操作
知识目标
1．掌握“样条曲线”命令及其编辑方法； 2．掌握“多段线”命令及其编辑方法； 3. 掌握“修订云线”命令； 4. 掌握“打断”命令。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoCAD 2010 中文版机械制图实训教程于萍编著上海科学普及出版社今日在线学习网/第1章基础知识1.1 AutoCAD简介1.2 安装与删除AutoCAD 2010中文版1.3 AutoCAD 2010的界面1.4 文件管理1.5 AutoCAD 2010的基本操作1.6 辅助工具精确绘图方法1.7 缩放视图显示1.1 AutoCAD简介AutoCAD软件是美国Autodesk公司开发的产品，它将制图带入了个人计算机时代。
CAD是英语“Computer Aided Design”的缩写，意思是“计算机辅助设计”。
AutoCAD软件现已成为全球领先的、使用最为广泛的计算机绘图软件之一，用于二维绘图和三维造型设计。
自从1982年Autodesk公司首次推出AutoCAD软件，就在不断地进行完善，陆续推出了多个版本，现已经成为国际上广为流行的绘图工具。
最新版本AutoCAD 2010软件能够使用户更快完成常规CAD任务、更轻松地找到更多常用命令。
由于AutoCAD制图功能强大，应用面广，现已在机械、建筑、汽车、电子、航天、造船、地质、服装等多个领域得到了广泛应用，成为各专业工程技术人员的必备工具之一。
《AutoCAD 2010中文版机械制图实训教程》1.2 安装与删除AutoCAD 2010中文版• 1.2.1 系统需求• 1.2.2 安装AutoCAD 2010中文版• 1.2.3 注册和激活• 1.2.4 删除AutoCAD 2010中文版《AutoCAD 2010中文版机械制图实训教程》1.2.1系统需求在安装AutoCAD2010之前，计算机至少要满足以下的系统需求，才能有效地使用AutoCAD2010软件。
如果不满足系统需求，可能会出现很多问题。
安装AutoCAD时，将自动检测Windows操作系统是32位版本还是64位版本。
安装程序将自动安装适当的AutoCAD版本。
不能在64位版本的Windows上沧?2位版本的AutoCAD。
（1）32 位硬件和软件要求（2）3D 建模的其他要求《AutoCAD 2010中文版机械制图实训教程》1.2.2 安装AutoCAD 2010中文版（1）将AutoCAD 2010安装光盘放入光驱，此时会自动打开AutoCAD 2010安装对话框。
也可以双击安装光盘中的setup.exe文件，打开安装对话框。
（2）在对话框中单击“安装产品”按钮。
（3）选中要安装的产品名称，单击“下一步”按钮。
（4）在接受许可协议界面阅读相关许可协议后，选中“我接受”单选按钮，单击“下一步”按钮。
（5）在产品和用户信息界面中填写相关信息，单击“下一步”按钮。
（6）在查看-配置-安装界面中，单击“配置”按钮。
（7）在选择许可类型界面中选中“单机许可”单选按钮，单击“下一步”按钮，选中“典型”单选按钮，并勾选“ExpressTools（X）”和“材质库”复选框，再选择产品安装路径，单击“配置完成”按钮。
（8）在查看-配置-安装界面中，单击“安装”按钮。
（9）此时开始安装软件，当对话框提示安装完成后，单击“完成”按钮。
《AutoCAD 2010中文版机械制图实训教程》1.2.3 注册和激活《AutoCAD 2010中文版机械制图实训教程》安装了AutoCAD 2010软件之后，必须进行产品激活，才能长期使用此软件，否则软件的使用会有期限，超过期限将无法使用。
1.2.4 删除AutoCAD 2010中文版（1）在桌面上单击左下角的“开始”按钮，在弹出的菜单中选择“控制面板”命令。
（2）再在打开的控制面板对话框中，双击“添加/删除程序”图标。
（3）在打开的对话框中单击需要删除的程序名称“AutoCAD 2010”，单击“删除”按钮。
稍等片刻，即完成AutoCAD 2010软件的删除。
《AutoCAD 2010中文版机械制图实训教程》1.3 AutoCAD 2009中文版的工作界面• 1.3.1 启动AutoCAD 2010• 1.3.2 工作空间• 1.3.3 标题栏• 1.3.4 菜单浏览器• 1.3.5 快速访问工具栏和菜单栏• 1.3.6 工具栏• 1.3.7 信息中心• 1.3.8 功能区• 1.3.9 绘图窗口• 1.3.10 命令窗口• 1.3.11 状态栏• 1.3.12 退出AutoCAD 2010《AutoCAD 2010中文版机械制图实训教程》1.3.1 启动AutoCAD 2010《AutoCAD 2010中文版机械制图实训教程》双击桌面上AutoCAD 2010中文版快捷图标，软件启动后默认工作界面：1.3.2 工作空间《AutoCAD 2010中文版机械制图实训教程》AutoCAD 提供了许多的菜单、工具栏和可固定窗口，用户在工作时并不会用到所有的工具。
不同的工作，用到的工具也不同。
1.3.3 标题栏标题栏在界面的顶部中间位置，它显示了软件的名称AutoCAD2010以及当前所操作图形文件夹的名称。
如果是当前新建的图形文件尚未保存，则显示“Drawing1.dwg”。
标题栏右侧是最小化窗口按钮、还原窗口按钮/最大化窗口按钮、关闭按钮。
《AutoCAD 2010中文版机械制图实训教程》1.3.4 菜单浏览器《AutoCAD 2010中文版机械制图实训教程》单击界面左上角的“菜单浏览器”按钮，会弹出应用程序菜单，可以搜索命令，执行创建、打开和发布文件等常用命令。
1.3.5 快速访问工具栏和菜单栏《AutoCAD 2010中文版机械制图实训教程》快速访问工具栏中包含多个常用命令1.3.6 工具栏除了快速访问工具栏，AutoCAD2010还提供传统方式工具栏。
如果用户使用“AutoCad经典”工作空间，该空间没有功能区命令按钮，通常使用工具栏中的命令按钮执行命令。
《AutoCAD 2010中文版机械制图实训教程》1.3.7 信息中心信息中心，在界面右上方。
通过输入关键字来搜索信息、显示“通讯中心”面板以获取产品更新和通告，还可以显示“收藏夹”面板以访问保存的主题。
《AutoCAD 2010中文版机械制图实训教程》1.3.8 功能区《AutoCAD 2010中文版机械制图实训教程》默功能区由选项卡组成。
每个选项卡都含有多个带标签的面板，面板中包含许多与对话框和工具栏中相同的控件（按钮）。
认情况下，在创建或打开图形时，功能区将显示在图形窗口的上面。
1.3.9 绘图窗口《AutoCAD 2010中文版机械制图实训教程》AutoCAD界面中最大的空白区域就是绘图窗口区域1.3.10 命令窗口命令窗口由两部分组成：命令行和命令历史记录窗口《AutoCAD 2010中文版机械制图实训教程》1.3.11 状态栏状态栏在AutoCAD界面的最底部，提供关于打开和关闭图形工具的有用信息和按钮。
《AutoCAD 2010中文版机械制图实训教程》1.3.12 退出AutoCAD 2010单击界面左上角“关闭”按钮，如果在退出之前没有将所绘制的图形或所作的修改进行保存。
《AutoCAD 2010中文版机械制图实训教程》1.4 文件管理• 1.4.1 新建图形文件• 1.4.2 打开图形文件• 1.4.3 局部打开和局部加载图形• 1.4.4 保存图形文件和样板文件• 1.4.5 关闭图形文件和退出AutoCAD程序《AutoCAD 2010中文版机械制图实训教程》1.4.1 新建图形文件通常在绘制一张新图之前，首先应该创建一个空白的图形文件，即创建一个新的绘图窗口，以便绘制新图形。
选择菜单命令“文件/新建”，或者在界面顶端快速访问工具栏中，单击“新建”按钮。
《AutoCAD 2010中文版机械制图实训教程》1.4.2 打开图形文件使用“打开”命令可以打开已存在的图形文件进行浏览或编辑处理。
双击已存在的图形文件，也可以在AutoCAD2010软件中打开该文件。
在快速访问工具栏中，单击“打开”按钮，或者选择菜单命令“文件/打开”。
《AutoCAD 2010中文版机械制图实训教程》1.4.3 局部打开和局部加载图形在大型工程项目中，如果你只负责一小部分的设计，使用局部打开，可以只打开自己所需要的内容，以加快文件的加载速度，而且也减少绘图窗口中显示的图形数量。
局部打开文件之后，在需要时可以使用“局部加载”加载该文件的其他图层，进行编辑操作。
《AutoCAD 2010中文版机械制图实训教程》1.4.4 保存图形文件和样板文件（1）在快速访问工具栏中，单击“保存”按钮。
（2）如果当前图形尚未设置名称，则打开图形另存为对话框，输入图形文件的名称，并选择保存路径和文件类型。
（3）选择保存类型为“AutoCAD 2010图形（*.dwg）”，单击“保存”按钮，即将当前的图形保存为DWG格式的图形文件。
如果选择保存类型为“AutoCAD图形样板”，即可将当前的图形保存为DWT格式的样板文件。
《AutoCAD 2010中文版机械制图实训教程》1.4.5 关闭图形文件和退出AutoCAD程序关闭命令只关闭当前激活的绘图窗口，只是结束对当前编辑的图形文件的操作，可以继续运行AutoCAD软件，编辑其他打开的图形文件。
退出命令是退出AutoCAD程序，结束所有的AutoCAD操作。
《AutoCAD 2010中文版机械制图实训教程》1.5 AutoCAD 2010的基本操作• 1.5.1 命令执行方法• 1.5.2 退出命令• 1.5.3 取消与重复执行命令• 1.5.4 放弃与重做命令• 1.5.5 图形的选择方式《AutoCAD 2010中文版机械制图实训教程》1.5.1 命令执行方法可以用下列两种方法之一来启动命令：●方法一：在功能区、菜单栏、工具栏、状态栏或快捷菜单上单击命令名。
●方法二：在命令提示下输入命令名或命令别名，然后按Enter键或空格键。
《AutoCAD 2010中文版机械制图实训教程》1.5.2 退出命令退出操作的方法有两种：●方法一：希望结束当前命令的操作时，按Esc键（有些命令也可以按Enter键）。
●方法二：在绘图窗口中右击，在弹出的快捷菜单中选择“取消”，有时快捷菜单会显示“退出”，有的命令也可以在快捷菜单中选择“确定”。
《AutoCAD 2010中文版机械制图实训教程》1.5.3 取消与重复执行命令绘图时可以随时取消当前正在执行的命令，也可以重复执行前面执行过的某个命令。
《AutoCAD 2010中文版机械制图实训教程》1.5.4 放弃与重做命令《AutoCAD 2010中文版机械制图实训教程》在绘图时，出现一些操作错误而需要放弃前面执行的一个或多个操作命令时，可以使用“放弃”命令，撤销上一次操作。
如果放弃一个或多个操作之后，需要恢复原来的效果，可以使用“重做”命令，即可恢复上一个使用“放弃”命令撤销的效果。
