一、离心泵的关键安装技术

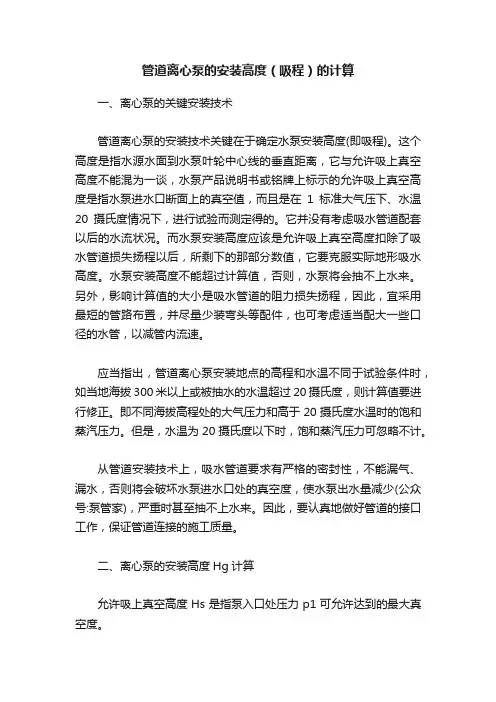

管道离心泵的安装技术关键在于确定水泵安装高度(即吸程)。这个高度是指水源水面到水泵叶轮中心线的垂直距离,它与允许吸上真空高度不能混为一谈,水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值,而且是在1标准大气压下、水温20摄氏度情况下,进行试验而测定得的。它并没有考虑吸水管道配套以后的水流状况。而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后,所剩下的那部分数值,它要克服实际地形吸水高度。水泵安装高度不能超过计算值,否则,水泵将会抽不上水来。另外,影响计算值的大小是吸水管道的阻力损失扬程,因此,宜采用最短的管路布置,并尽量少装弯头等配件,也可考虑适当配大一些口径的水管,以减管内流速。

管道离心泵的安装高度(吸程)的计算

管道离心泵的安装高度(吸程)的计算

管道离心泵的安装高度(吸程)的计算一、离心泵的关键安装技术管道离心泵的安装技术关键在于确定水泵安装高度(即吸程)。

这个高度是指水源水面到水泵叶轮中心线的垂直距离,它与允许吸上真空高度不能混为一谈,水泵产品说明书或铭牌上标示的允许吸上真空高度是指水泵进水口断面上的真空值,而且是在1标准大气压下、水温20摄氏度情况下,进行试验而测定得的。

它并没有考虑吸水管道配套以后的水流状况。

而水泵安装高度应该是允许吸上真空高度扣除了吸水管道损失扬程以后,所剩下的那部分数值,它要克服实际地形吸水高度。

水泵安装高度不能超过计算值,否则,水泵将会抽不上水来。

另外,影响计算值的大小是吸水管道的阻力损失扬程,因此,宜采用最短的管路布置,并尽量少装弯头等配件,也可考虑适当配大一些口径的水管,以减管内流速。

应当指出,管道离心泵安装地点的高程和水温不同于试验条件时,如当地海拔300米以上或被抽水的水温超过20摄氏度,则计算值要进行修正。

即不同海拔高程处的大气压力和高于20摄氏度水温时的饱和蒸汽压力。

但是,水温为20摄氏度以下时,饱和蒸汽压力可忽略不计。

从管道安装技术上,吸水管道要求有严格的密封性,不能漏气、漏水,否则将会破坏水泵进水口处的真空度,使水泵出水量减少(公众号:泵管家),严重时甚至抽不上水来。

因此,要认真地做好管道的接口工作,保证管道连接的施工质量。

二、离心泵的安装高度Hg计算允许吸上真空高度Hs是指泵入口处压力p1可允许达到的最大真空度。

而实际的允许吸上真空高度Hs值并不是根据式计算的值,而是由泵制造厂家实验测定的值,此值附于泵样本中供用户查用。

位应注意的是泵样本中给出的Hs值是用清水为工作介质,操作条件为20℃及及压力为1.013×105Pa时的值,当操作条件及工作介质不同时,需进行换算。

(1)输送清水,但操作条件与实验条件不同,可依下式换算Hs1=Hs+(Ha-10.33)-(Hυ-0.24)(2)输送其它液体当被输送液体及反派人物条件均与实验条件不同时,需进行两步换算:第一步依上式将由泵样本中查出的Hs1;第二步依下式将Hs1换算成H?s汽蚀余量Δh对于油泵,计算安装高度时用汽蚀余量Δh来计算,即泵允许吸液体的真空度,亦即泵允许的安装高度,单位用米。

离心泵安装高度

离心泵安装高度

离心泵安装高度
嘿,咱就来说说离心泵的安装高度哈。

有一回啊,我去一个工厂参观。

那工厂里有好多离心泵,正在嗡嗡地工作着。

我就好奇地问工厂的师傅:“这离心泵安装高度有啥讲究不?”师傅笑了笑说:“那讲究可多了去了。


师傅就开始给我讲离心泵的安装高度。

他说啊,离心泵不能安装得太高,也不能安装得太低。

要是安装得太高了,那离心泵就吸不上水来了。

我记得有一次,工厂里有一台离心泵安装得有点高了,结果怎么都吸不上水。

师傅们可着急了,忙前忙后地找原因。

最后发现就是安装高度的问题,赶紧把离心泵往下挪了挪,这才好了。

要是安装得太低了呢,也不行。

容易被水淹了,或者被杂物堵住。

师傅说有一次他们安装一台离心泵的时候,安装得太低了。

结果下了一场大雨,那地方就积水了,差点把离心泵给泡坏了。

从那以后,他们安装离心泵的时候就特别注意高度了。

师傅还说,安装离心泵的时候,要根据实际情况来确定高度。

比如说,要考虑水源的高度、管道的长度和直径等等。

我听着师傅讲这些,觉得还挺复杂的呢。

我就问师傅:“那你们怎么确定安装高度呢?”师傅说:“我们有经验啊,还有一些公式可以算。

不过,也不是每次都能算得那么准,还得根据实际情况调整。


总之啊,离心泵的安装高度还真不是随便定的。

得好好考虑各种因素,才能安装得合适。

以后我要是再看到离心泵,就会想起师傅讲的这些,知道它的安装高度是有讲究的。

嘿嘿。

离心泵的安装高度

离心泵的安装高度
4、离心泵的实际安装高度
离心泵的实际安装高度应小于允许安装高度,一般比允许值小0.5~1m。
2021/10/24
注意: 1)离心泵的允许吸上真空度和允许气蚀余量值是与其流量有关的,大流量下△h 较大而HS’较小,因此,必须注意使用最大额定流量值进行计算。 2)离心泵安装时,应注意选用较大的吸入管路,减少吸入管路的弯头、阀门等 管件,以减少吸入管路的阻力。 3)当液体输送温度较高或液体沸点较低时,可能出现允许安装高度为负值的情 况,此时,应将离心泵安装于贮槽液面以下,使液体利用位差自流入泵内。
1.97 10 5
钢管绝对粗糙度取 相对粗糙度取
0.35mm
0.35 0.0043
d 80.5
2021/10/24
查图、局部当量长度
0.028
截止阀(全开)
le 300 d
两个90度弯头
le 35 2 70
d
带滤水器的底阀(全开)
le 420
d
管出口突然扩大
1
管路的压头 扬程

代入

2021/10/24
——允许吸上高度的计算式
HS’值越大,表示该泵在一定操作条件下抗气蚀性能好, 安装高度Hg越高。 HS’与泵的结构、流量、被输送液体的物理性质及当地大气 压等因素有关。通常由泵的制造工厂试验测定,实验在大气压为10mH2O (9.81Pa)下,以20℃清水为介质进行的。
•HS ’ 随 Q增大而减小 •确定离心泵安装高度时应使用泵最大流量下的HS’ 进行计算 若输送其它液体,且操作条件与上述实验条件不符时,需对HS’ 进行校正。
2021/10/24
3、气蚀余量
为防止气蚀现象发生,在离心泵入口处液柱的静压头

离心泵的安装高度允许汽蚀余量法

离心泵的安装高度允许汽蚀余量法
知 p 0 =l00kPa,h =2.0m, hf122m
H gp g 0p g v h H f,0 1
1 0 10 0 1 .3 0 2 1 4 00 2 .0 0 2 0 5 .0 m 4 9.1 8 9 .8 81
因此,泵的安装高度不应高于5.04m
