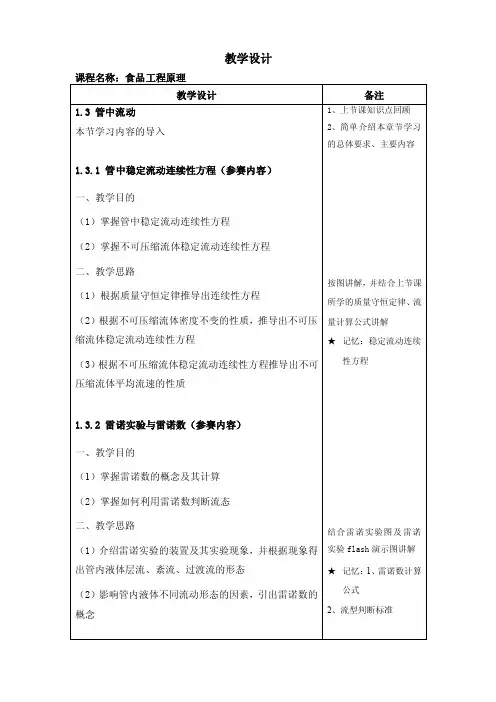

1.3.3 水力直径（参赛内容）
一、教学目的 了解异形管道水力直径的概念和计算
按图讲解，举例套管环隙 管道和矩形管道的计算
二、教学思路
（1）异形管道水力直径的定义
（2）利用水力直径代替雷诺数公式里的物理量——直径
（3）举例进行水力直径的计算
1.3.4 圆管中的层流 一、教学目的 （1）掌握圆管层流的平均速度、最大速度的计算；等径 圆管沿程水头损失公式，层流沿程阻力系数的计算 （2）了解圆管层流哈根-泊肃叶定律，圆管层流切应力 和总摩擦力的计算 （3）熟悉黏性底层、水力光滑管与水力粗糙管的相关概 念 二、教学思路 1.3.4.1 速度分布与流量
按图讲解
（2）绝对粗糙度的概念及产生的原因
（3）水力光滑管与水力粗糙管的概念及相关性质
强调水力光滑和水力粗
糙是相对多变的。
<课堂小结>
1、稳定流动连续性方程
2、雷诺数的计算和管内液体流态的判断标准
重点公式小结
3、圆管层流平均速度和最大速度的计算
4、达西公式和层流沿程阻力系数
按图讲解，并结合上节课 所学的质量守恒定律、流
（2）根据不可压缩流体密度不变的性质，推导出不可压 量计算公式讲解
缩流体稳定流动连续性方程
★ 记忆：稳定流动连续
（3）根据不可压缩流体稳定流动连续性方程推导出不可
性方程
压缩流体平均流速的性质
1.3.2 雷诺实验与雷诺数（参赛内容）
一、教学目的
（1）掌握雷诺数的概念及其计算
按图讲解
（2）等径层流管路的水头损失就是管路两端压强之差， 根据上节课所学的 稳定
由此推导等径圆管沿程水头损失公式
流动能量平衡方程 推导
（3）达西公式（层流、紊流均适用）
《食品工程原理》课程设计教学大纲
《食品工程原理》课程设计教学大纲一、课程说明1.课程性质：《食品工程原理的课程设计》是食品工程原理课程教学的总结性教学实践环节，是利用食品工程原理、食品工程制图和机械设计等的基本理论和技术，设计一些简单的食品加工过程或食品加工设备，培养学生理论联系实际、灵活运用所学知识解决实际问题的能力，达到增强学生实践与创新能力的目的。
2.课程的目的和任务：《食品工程原理的课程设计》主要目的是培养学生综合运用本门课程及有关先修课程的基本知识去解决某一设计任务的一次训练，在整个教学计划中它也起着培养学生独立工作能力的重要作用，通过课程设计就以下几个方面要求学生加强锻炼： 1）查阅资料选用公式和搜集数据的能力；2）树立既考虑技术上的先进性与可行性，又考虑经济上的合理性，并注意到操作时的劳动条件和环境保护的正确设计思想，在这种设计思想指导下去分析和解决实际问题的能力；3）迅速准确地进行工程计算的能力；4）用简洁的文字清晰的图表来表达自己设计思想的能力。
3.适应专业：适用于食品质量与安全专业的《食品工程原理课程设计》课程教学。
4.学时与学分：《食品工程原理课程设计》课程教学总学时一周，共1学分。
5.先修课程：1）高等数学2）大学物理3）物理化学4）食品工程机械基础5）食品工程原理6．推荐教材：《化工原理课程设计》，天津大学化工原理教研室编写，由天津科学技术出版社出版，2003，9建议参考书目：①《化学工程手册》编辑委员会，化学工程手册(2～5卷)，化学工业出版社；②《化工设备机械基础》编写组编．化工设备机械基础(第3册)，1978；③姚玉英主编，《化工原理》（新版）(上、下册)，天津大学出版社.2003，7④杨同舟．《食品工程原理》，中国农业出版社，2001，3；⑤蒋维钧，戴献元等．化工原理(上、下)，清华大学出版社，1998；⑥谭天恩，麦本熙等．化工原理(上、下)，化学工业出版社，1990，6。
⑦无锡轻工业学院等，食品工厂机械与设备，轻工业出版社，1981，27.主要教学方法与手段：本课程采用以学生查询大量资料并计算设计为主，教师指导为副的方法。
食品工程原理课程设计食品科学与工程专业
食品工程原理课程设计食品科学与工程专业食品工程原理是食品科学与工程专业的核心课程之一，是培养食品科学与工程人才的必修课程。
本文将围绕食品工程原理课程设计进行阐述，旨在探讨如何通过课程设计提高学生的综合素质和实际能力，使得学生能够在食品工程领域有所建树。
一、课程设计的目标和要求食品工程原理课程设计的主要目标是培养学生的实际能力和综合素质，具体要求包括：1、熟练掌握食品化学、物理学和微生物学等基础理论知识，以及食品加工和生产的工艺流程、设备和操作规范等实际技能；2、具备分析解决问题的能力，能够针对食品加工中的实际问题进行分析、解决和优化；3、具备团队协作和沟通能力，能够有效地与团队成员和企业管理者沟通合作，实现共同目标。
二、课程设计的内容和方法食品工程原理课程设计的内容通常包括两个方面：实验和论文。
实验部分主要包括食品加工和生产的操作实验，包括食品配方设计、工艺流程设计、设备操作和生产管理等；论文部分主要包括针对实际问题的研究，包括原料性质和质量控制、加工过程和工艺优化、产品品质保证和营养分析等。
针对以上内容，可以采用以下方法进行课程设计：1、理论教学与实践相结合，通过理论知识的讲解和实际操作的演示，深入学生对于食品工程原理的理解和实践应用；2、考虑项目的可行性和实操性，增加食品工程实验的内容并进行充分讲解；3、注重培养团队合作和沟通能力，安排多人分组进行课程设计；4、强调个人的分析设计能力，让学生针对食品工程问题进行独立思考和解决方案的提出。
三、课程设计的评估和改进为了确保食品工程原理课程的质量和效果，评估和改进是必不可少的环节。
针对课程设计的评估和改进，可以从以下几个方面进行：1、评价课程的教学质量和效果，以学生学习成绩、课程反馈和企业反馈为主要依据；2、优化实验内容和教学方法，确保实验的可行性和实操性，让学生能够真正掌握实际操作技能；3、给予充分的团队和个人评价，分别对团队合作和个人分析设计能力进行评价；4、不断引入前沿的食品工程理论和技术，扩充和更新课程教学内容。

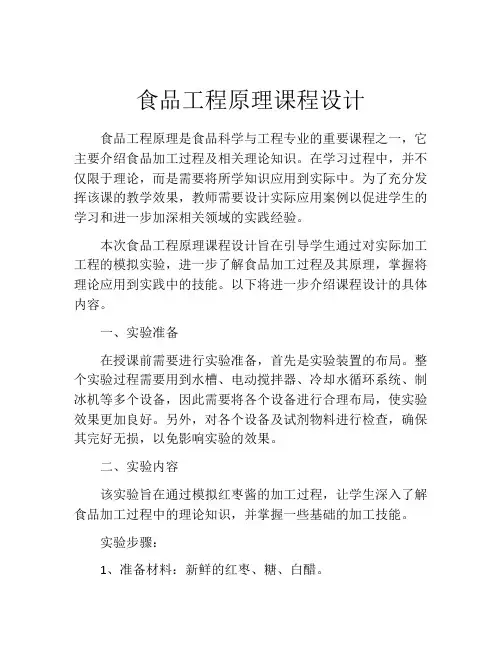

食品工程原理课程设计
食品工程原理课程设计食品工程原理是食品科学与工程专业的重要课程之一，它主要介绍食品加工过程及相关理论知识。
在学习过程中，并不仅限于理论，而是需要将所学知识应用到实际中。
为了充分发挥该课的教学效果，教师需要设计实际应用案例以促进学生的学习和进一步加深相关领域的实践经验。
本次食品工程原理课程设计旨在引导学生通过对实际加工工程的模拟实验，进一步了解食品加工过程及其原理，掌握将理论应用到实践中的技能。
以下将进一步介绍课程设计的具体内容。
一、实验准备在授课前需要进行实验准备，首先是实验装置的布局。
整个实验过程需要用到水槽、电动搅拌器、冷却水循环系统、制冰机等多个设备，因此需要将各个设备进行合理布局，使实验效果更加良好。
另外，对各个设备及试剂物料进行检查，确保其完好无损，以免影响实验的效果。
二、实验内容该实验旨在通过模拟红枣酱的加工过程，让学生深入了解食品加工过程中的理论知识，并掌握一些基础的加工技能。
实验步骤：1、准备材料：新鲜的红枣、糖、白醋。
2、对红枣进行清洗、切片去核。
3、加入适量糖和白醋，按照一定的配方要求进行混合。
4、将混合物放入电动搅拌器中进行搅拌，同时控制搅拌器的转速。
5、将搅拌至一定时间，然后加入制冰机冷却，使其达到降温效果。
6、对制成的红枣酱进行质量检测，观察其颜色、口感和细度等指标是否符合要求。
通过以上的实验过程，可以让学生通过模拟真实加工环境进行理论知识的实践，进一步加深对食品加工过程的了解，同时也能够掌握一定的加工技能。
三、实验意义食品工程原理课程设计的内核在于掌握基础的加工技能与探究理论知识。
通过编制并完成实验，将更好地理解理论知识，并应用于实践应用之中，使学生在课堂外获得了更多的技能及经验。
此外，还将有机会进行实验或工作的交流与思考，培养出解决复杂实际问题的能力。
课程设计同时也是课程改革的体现，其关注的不仅是学生的学术科学能力，更注重其实际能力和应用能力的发展，如培养学生创新思维、交流协作、实践操作技能等，使学生的学习更具丰富性和实践性，更能展示专业本质和应用价值。
食品工程原理第三版课程设计
食品工程原理第三版课程设计1. 课程设计介绍本课程设计是针对食品工程原理第三版的课程要求所设计的，旨在通过具体案例的分析与实践，加深学生对于食品工程原理的理解和应用。
本课程设计分为两部分，第一部分为课堂理论学习，通过阅读教材和讲解掌握工程原理知识，第二部分为实践设计，结合实际案例进行仿真模拟和实验操作，提高学生实践能力和解决实际问题的能力。
2. 课程设计过程2.1 课堂理论学习本课程理论学习主要包括以下内容：1.食品工程原理概述2.食品化学与营养学基础3.生物与微生物基础4.食品传热传质与反应工程5.食品加工及贮藏工程6.食品安全与卫生学生应通过阅读教材和课堂讲解，熟练掌握以上内容，并在理论学习的基础上，积极思考和发现实际问题，为后续的实践设计做好准备。
2.2 实践设计本课程设计实践部分主要涵盖以下内容：1.食品加工工艺流程仿真设计2.食品加工过程参数优化3.食品质量控制技术应用4.食品安全控制技术应用2.2.1 食品加工工艺流程仿真设计在课堂学习中，学生应先了解食品加工工艺流程的基本原理和流程，并掌握工艺参数的选择和流程图的绘制方法。
然后，学生应结合实际情况，使用工艺仿真软件完成食品加工工艺流程的仿真设计。
仿真设计应包括工艺流程的选择和参数优化，以达到最佳食品加工质量。
2.2.2 食品加工过程参数优化在仿真设计基础之上，结合实验室实际操作，学生应选取具有代表性的食品品种和加工工艺，对加工过程中关键参数进行优化，提高食品加工的效率和质量。
学生应选择适当的论证方法，对优化前后的加工质量进行比较分析。
2.2.3 食品质量控制技术应用在食品加工过程中，学生应结合国内外相关标准和规范，对所加工的食品产品进行质量控制。
学生应掌握常用的检测方法、设备和技术，针对性地制定和实施质量控制措施，确保加工产品的质量符合标准要求。
2.2.4 食品安全控制技术应用在食品生产过程中，食品安全问题是重中之重。
学生应结合国内外相关安全标准和规范，对所加工的食品产品进行安全控制。
哈尔滨食品工程原理课程设计
哈尔滨食品工程原理课程设计一、课程目标知识目标：1. 让学生掌握食品工程基本原理，理解食品加工过程中的关键因素；2. 使学生了解哈尔滨食品工程领域的现状与发展趋势；3. 帮助学生掌握食品质量与安全的基本知识，提高对食品工程问题的分析能力。
技能目标：1. 培养学生运用食品工程原理解决实际问题的能力；2. 提高学生进行食品工艺设计和优化方案的能力；3. 培养学生运用现代食品工程技术进行创新实践的能力。
情感态度价值观目标：1. 培养学生对食品工程学科的兴趣，激发学生探索精神和创新意识；2. 引导学生关注食品安全与营养健康，提高社会责任感和职业道德；3. 培养学生团队合作精神，提高沟通与协作能力。
本课程针对高中年级学生，结合学科特点和教学要求，以实用性为导向，旨在使学生在掌握食品工程基本原理的基础上，提高实践操作能力和创新意识。
通过本课程的学习，使学生具备分析解决食品工程问题的能力，同时培养他们的食品安全意识和职业道德。
课程目标具体、可衡量，以便于教学设计和评估。
二、教学内容1. 食品工程原理概述：介绍食品工程的概念、发展历程和基本原理，让学生对食品工程有整体的认识。
教材章节：《食品工程原理》第一章内容列举：食品工程定义、发展简史、食品加工基本原理。
2. 食品加工技术：讲解常见的食品加工技术及其原理，包括腌制、烘焙、发酵、冷冻等。
教材章节：《食品工程原理》第二章内容列举：腌制技术、烘焙技术、发酵技术、冷冻技术。
3. 食品质量与安全：介绍食品质量与安全的控制方法，使学生了解食品安全的重要性。
教材章节：《食品工程原理》第三章内容列举：食品质量控制、食品安全管理、食品检测技术。
4. 食品工程设计：讲解食品工艺设计的基本原则和方法，培养学生设计优化方案的能力。
教材章节：《食品工程原理》第四章内容列举：食品工艺设计原则、工艺流程设计、设备选型。
5. 哈尔滨食品工程现状与发展趋势：分析哈尔滨地区食品工程的现状及未来发展趋势。
大学食工原理课程设计
大学食工原理课程设计一、课程目标知识目标：1. 理解并掌握食物加工的基本原理，包括食品的物性变化、加工过程中营养素的保留与损失。
2. 掌握食品加工中常见的工程技术及其应用，如干燥、冷藏、加热、无菌包装等。
3. 了解食品质量和安全的控制方法，以及食品标准与法规的基本知识。
技能目标：1. 能够运用食品加工的基本原理分析食品加工过程中的变化，并提出优化方案。
2. 能够设计简单的食品加工流程，结合理论知识解决实际问题。
3. 能够运用批判性思维评价食品加工相关的信息，对食品质量和安全问题进行初步判断。
情感态度价值观目标：1. 培养学生对食品工程学科的兴趣，激发其探索食品加工技术与创新的精神。
2. 增强学生的食品安全意识，使其认识到食品加工对公共健康的重要性。
3. 培养学生的团队协作能力和工程伦理观念，使其在实践中能够考虑社会责任和可持续发展。
本课程设计针对大学食品科学与工程专业高年级学生，结合课程性质、学生的前序知识基础以及未来职业发展的需求，设定了具体的知识、技能和情感态度价值观目标。
课程旨在通过理论讲授与实践操作相结合的教学方式，使学生不仅掌握食品加工的基本理论知识，而且能够将这些知识应用于实际问题的分析和解决中，同时培养其食品安全意识和社会责任感。
通过本课程的学习，学生将为从事食品科学与工程领域的相关工作打下坚实基础。
二、教学内容本课程教学内容主要包括以下几部分：1. 食品加工的基本原理：涉及食品物性变化、食品成分在加工过程中的变化规律、食品质构与感官评价等，对应教材第1章至第3章。
2. 常见食品加工技术：包括干燥、冷藏、加热、无菌包装、发酵等，对应教材第4章至第7章。
3. 食品质量控制与安全：涉及食品微生物学、食品卫生学、食品安全检测技术、食品质量控制体系等，对应教材第8章至第10章。
4. 食品标准与法规：介绍国内外食品标准、法规体系及其在食品加工中的应用，对应教材第11章。
教学内容的安排和进度如下：1. 前两周：重点讲解食品加工的基本原理，使学生了解食品在加工过程中的变化。
食品工程原理课程设计油
食品工程原理课程设计油一、教学目标本课程旨在让学生掌握食品工程原理的基本概念、理论知识和应用技能，培养学生运用食品工程原理解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解食品工程的基本概念、发展历程和趋势。
（2）掌握食品原料的选择、处理和加工方法。
（3）熟悉食品工程的质量控制、安全卫生和环境保护要求。
（4）了解食品工程的生产设备和技术工艺。
2.技能目标：（1）能够分析食品原料的特性，选择合适的加工方法。
（2）能够根据生产需求，设计食品加工工艺流程。
（3）能够进行食品工程的生产操作，确保产品质量。
（4）具备食品工程项目的管理和评估能力。
3.情感态度价值观目标：（1）培养学生对食品工程的热爱和敬业精神。
（2）增强学生的社会责任感和食品安全意识。
（3）培养学生团队合作、创新和持续学习的意识。
二、教学内容本课程的教学内容主要包括以下几个方面：1.食品工程的基本概念、发展历程和趋势。
2.食品原料的选择、处理和加工方法。
3.食品工程的质量控制、安全卫生和环境保护要求。
4.食品工程的生产设备和技术工艺。
5.食品工程项目的管理和评估。
具体到教材的章节，包括：1.绪论：食品工程的定义、发展历程和趋势。
2.食品原料：食品原料的种类、特性和选择。
3.食品加工：食品加工方法、原理和工艺。
4.食品质量控制：食品质量控制方法、体系和认证。
5.食品安全卫生：食品安全卫生要求和措施。
6.环境保护：食品工程对环境的影响和环境保护措施。
7.生产设备：食品生产设备的选择和应用。
8.技术工艺：食品生产工艺流程的设计和优化。
9.项目管理：食品工程项目的管理和评估方法。
三、教学方法为了提高教学效果，本课程将采用多种教学方法，包括：1.讲授法：讲解基本概念、理论知识和应用技能。
2.案例分析法：分析实际案例，培养学生解决实际问题的能力。
3.实验法：进行实验操作，巩固理论知识，提高实践能力。
4.讨论法：分组讨论，促进学生思考和交流，培养团队合作精神。
食品工程原理课程设计
食品工程原理课程设计设计题目：奶粉生产牛奶真空蒸发器设计姓名：班级：指导教师：学号：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿第一章设计任务书及设计方案概述任务目的及数据第二章真空蒸发系统的选择系统的选择系统的结构第三章物料蒸发数据计算1.总蒸发量的计算2.传热面积的计算2.1加热面积初算2.2重算两效传热面积3.流程图及参数第四章设备的选择4.1加热管的选择和管数的初步估计4.2循环管的选择4.3加热室直径及加热管数目的确定4.4分离室直径与高度的确定4.5蒸汽冷凝器直径的确定4.6接管尺寸的确定4.6.1溶液进出口4.6.2加热蒸气进口与二次蒸汽出口 4.6.2冷凝水出口附参考文献第一章设计任务书及设计方案概述蒸发是将含有不挥发性溶质的溶液沸腾汽化并移出蒸汽，从而使溶液中溶质浓度提高的单元操作，蒸发所采用的设备称为蒸发器。
蒸发浓缩除去了食品中大量的水分，减少质量和体积，从而减少食品包装、储藏和运输费用。
并且政法操作可使溶液中可溶性物质浓度增大，从而增加了渗透压，降低了水分活度，能有效地抑制微生物生长，达到延长保质期的目的。
蒸发尤其是真空蒸发可以降低食品脱水过程的能耗，常作为干燥、结晶等单元操作的预处理过程。
真空蒸发是利用在负压下，原料的沸点降低，以较低温度使溶液沸腾而达到蒸发目的。
其特点为料液沸点低，浓缩速度快、能用低压蒸汽作热源、利于保持食品营养成分、能耗小。
任务目的及数据：原料液处理量：F = 2400Kg/h原料液浓度：X0 = 10 %完成液浓度：X2 = 50 %进料温度t0：预热至第一效沸点加热蒸汽压力： P = 490kPa（绝压）第二效分离室压力： P′2 = 20×103Pa（绝压）第一效传热系数：K1 = 1200 W/（m2﹒℃）第二效传热系数：K = 750 W/（m2﹒℃）无额外蒸汽引出，忽略热损失。
第二章真空蒸发系统的选择系统的选择根据牛奶浓度低、对热敏感、易起泡的特点，选择双效升膜式真空蒸发器。
《食品工程原理课程设计》课程教学大纲
《食品工程原理课程设计》课程教学大纲课程编号：021330048课程名称：食品工程原理课程设计总学时数：3学分实验或上机学时：先修课及后续课：先修课：工程制图、食品工程原理、化工制图后修课：食品工厂设计、毕业设计一、说明部分1、课程性质食品工程原理课程设计是一门专业基础课，综合运用《食品工程原理》课程和有关先修课程所学知识，完成以化工单元操作为主的一次工程设计，从而对学生进行一次设计技能的基本训练，培养学生综合运用所学的书本知识解决实际问题的能力，也为毕业设计打下基础。
因此，食品工程原理课程设计是提高学生实际工作能力的重要教学环节。
2、教学目标及意义本课程设计是综合应用本门课程和有关先修课程所学知识，完成以单元操作为主的一次设计实践。
通过课程设计使学生掌握化工设计的基本程序和方法，并在查阅技术资料，选用公式和数据，用简洁文字、图表表达设计结果及制图等能力方面得到一次基本训练。
在设计过程中还应培养学生树立正确的设计思想和实事求是、严肃负责的工作作风。
食品工程原理课程设计以“食品工程原理课程教学基本要求”为依据，通过课程设计达到以下目的：1）使学生掌握化工设计的基本程序与方法；2）结合设计课题培养学生查阅有关技术资料及物性参数的能力；3）通过查阅技术资料，选用设计计算公式，搜集数据，分析工艺参数与结构尺寸间的相互影响，增强学生分析问题、解决问题的能力；4）对学生进行食品工程设计的基本训练，使学生了解一般食品工程设计的基本内容与要求；5）通过编写设计说明书，提高学生文字表达能力，掌握撰写技术文件的有关要求；6）了解一般化工设备图基本要求，对学生进行绘图基本技能训练；7）通过本课程设计，提高学生编程及运用计算机设计绘图(CAD)的能力。
3、教学内容及教学要求教学内容：1）设计方案简介：对给定或选定的“食品工程单元操作”工艺流程、主要设备型式进行简要的论述。
2）工艺及主要设备设计计算：物料衡算、能量衡算、工艺参数的选定、设备结构设计与工艺尺寸计算。
食品工程原理课设
食品工程原理课设食品工程原理是食品工程专业的核心课程之一，旨在培养学生对食品生产过程中的物理、化学和生物学原理的理解和应用能力。
本文将围绕食品工程原理展开，介绍其重要性以及在食品工业中的应用。
一、食品工程原理的重要性食品工程原理作为食品工程专业的核心课程之一，对学生的专业素养和职业发展具有重要意义。
它涵盖了物理学、化学、生物学等多个学科的知识，并将其应用于食品生产过程中。
通过学习食品工程原理，学生可以了解食品的组成、结构和特性，掌握食品生产过程中的原理和技术，提高食品品质和安全性，为食品工业的发展做出贡献。
二、食品工程原理在食品工业中的应用1. 食品加工技术食品工程原理为食品加工技术提供了理论基础。
通过对食品的物理、化学和生物学原理进行深入研究，可以开发出更加先进和高效的食品加工技术，提高生产效率和产品质量。
2. 食品保鲜技术食品工程原理对食品的保鲜技术起到了重要的指导作用。
通过了解食品的变质原理和保鲜方法，可以选择合适的保鲜技术，延长食品的保质期，减少食品浪费，提高食品的经济和社会效益。
3. 食品营养与健康食品工程原理还涉及到食品的营养与健康问题。
通过研究食品的成分、结构和特性，可以优化食品的配方和加工工艺，提高食品的营养价值，满足人们对健康食品的需求。
4. 食品安全食品工程原理在食品安全领域也发挥着重要作用。
通过了解食品的微生物学、毒理学和生化学等方面的原理，可以制定科学的食品安全标准和检测方法，保障食品的安全性，减少食品安全事故的发生。
三、结语食品工程原理是食品工程专业中的重要课程，对学生的专业素养和职业发展具有重要意义。
通过学习食品工程原理，学生可以掌握食品生产过程中的物理、化学和生物学原理，提高食品品质和安全性，为食品工业的发展做出贡献。
同时，食品工程原理的应用也涉及到食品加工技术、食品保鲜技术、食品营养与健康以及食品安全等多个领域，对促进食品工业的发展具有重要作用。
因此，学生应该重视食品工程原理的学习，掌握其中的基本原理和应用技术，为自己的职业发展打下坚实的基础。
《食品工程原理》课程设计---机械搅拌槽的设计
机械搅拌槽的设计目录设计任务书 (1)一、设计任务和操作条件 (1)二、设计内容 (1)设计说明书 (2)一、选择搅拌器类型 (2)二、搅拌装置设计计算 (2)2.1搅拌槽的结构设计 (2)2.2搅拌槽的工艺计算 (3)三、主要结构尺寸和计算结果 (6)四、设计评述 (7)五、附图 (8)六、参考资料 (9)设计任务书•设计任务及操作条件某食品加工厂用机械搅拌混合生产调合油，已知混合加工总油量为20t/ h ，为使混合均匀，油品在搅拌槽中的平均停留时间为20min，为保持油品温度锥持32℃恒定，需要用自来水冷却来移走60 kW 用热量，自来水的进口温度为22℃，出口温度30℃，忽略污垢及槽壁热阻。
试设计一台带蛇管冷却的机械搅拌槽，满足上述工业要求。
项目密度，kg/m3比热，KJ/(k g·℃)粘度，P a·s热导率，kJ/(m·℃)调和油935 1.0120.02740.622油品在定性温度下的有关物性数据如下：•设计内容说明书要求：⑴封面：课程设计题目、学生班级及姓名、指导教师、时间。
⑵目录⑶设计任务书⑷设计方案简介⑸设计条件及主要物性参数表⑹工艺设计计算⑺辅助设备的计算及选型⑻设计结果汇总表⑼设计评述⑽工艺流程图及设备工艺条件图⑾参考资料⑿主要符号说明设计说明书•选择搅拌器的类型六片平直叶圆盘涡轮式搅拌器•搅拌装置设计计算2.1搅拌槽结构设计1.搅拌器的容积、类型、高径比①容积与槽径V=*t=*=6.417m^3根据搅拌槽内液体最佳充满高度H等于槽内径D有D=H===2.01m本设计取D=2.0m此时槽内液体充填高度H==2.043m②类型槽体：立直圆筒形容器使用蛇管，取消夹套，管径取0.03m③高径比一般实际搅拌槽的高径比为1.1~1.5，以满足实际装填物料量为搅拌槽有效容积的70%左右，取高径比为1.2，所以实际高度=1.2*2.0=2.4m1.搅拌桨的尺寸、安装位置及转速①搅拌桨的尺寸根据搅拌器直径的标准值等于1/3槽体内径，即d=D/3=2.0/3=0.67m查常用标准搅拌器的规格，选用涡轮式搅拌器的型号为：搅拌器700-80，HG5-221-65,其主要尺寸:叶轮直径d=700mm,叶轮宽度b=140mm，叶片厚度δ=10mm，搅拌轴径80mm②搅拌桨的安装位置根据经验，叶轮浸入搅拌器槽内液面下方的最佳深度S=H因此，可确定叶轮距槽底的高度Z=2.0/3=0.67m③搅拌桨的转速对于混合操作，要求搅拌器在湍流区操作，所以搅拌雷诺数Re＞，则Re=,所以，n===0.60r/s=36r/min即转速不能低于36r/min由公式n=计算有，n==2.16r/s=129r/min取n=2.0r/s=120r/min1.搅拌槽附件为了消除打旋现象，强化传热和传质，安装6块宽度为（1/12~1/10)D,取W=0.2m的挡板，以满足全挡板条件。
食品工程原理课设
食品工程原理课设一、引言食品工程原理课程是食品科学与工程专业的重要基础课程之一，旨在向学生介绍食品工程的基本原理和相关知识。
本文将围绕食品工程原理展开，探讨食品加工过程中的热传导、传质、反应动力学等基本原理，并结合实际案例进行分析和讨论。
二、热传导在食品加工中的应用热传导是指热量在物质中传递的过程，是食品加工过程中不可或缺的重要原理之一。
在食品加工中，热传导的应用广泛，例如在食品热处理过程中，通过控制传热速率和时间，可以达到杀菌、保鲜、改善口感等目的。
此外，在热食品加工中，热传导的原理也被用于冷热交替处理，以改善食品质地和口感。
三、传质过程对食品品质的影响传质是指物质在不同相之间传递的过程，对食品加工中的品质起着至关重要的作用。
例如，在食品脱水过程中，通过传质原理，可以将食品中的水分迅速去除，达到保鲜和延长食品寿命的目的。
此外，传质还被广泛应用于食品调味料的浸提过程，通过溶剂和食材之间的传质作用，提取出食材的香味和营养物质。
四、反应动力学在食品加工中的应用反应动力学研究化学反应发生的速率和影响因素，对于食品加工过程中的反应控制至关重要。
例如，在食品酿造过程中，通过合理控制反应动力学参数，可以提高发酵速率和产物质量，从而制造出优质的酿品。
此外，反应动力学的原理还被广泛应用于食品添加剂的研发，通过控制反应速率和物质转化程度，可以调控食品的质感、颜色和口感。
五、食品工程原理与食品安全食品工程原理与食品安全密切相关，通过理解和应用基本原理，可以有效控制食品加工过程中的风险和危害因素。
例如，在食品加工过程中，通过合理的热处理，可以杀灭食品中的病原微生物，确保食品安全。
此外，传质和反应动力学的原理也可以应用于食品中的添加物控制和降解过程，以确保食品中不会存在过量或有害物质。
六、食品工程原理的创新与发展食品工程原理作为一门学科，也在不断创新和发展中。
随着科学技术的进步，新的加工技术和原理不断涌现，为食品工程领域带来了新的机遇和挑战。
食品工程原理第二版课程设计
食品工程原理第二版课程设计概述本次食品工程原理第二版课程设计旨在通过实践操作来加深学生对食品工程原理理论知识的理解和应用，增强学生实践动手的能力。
课程设计主要涉及食品工程领域的基础实验内容，包括影响食品品质的一些因素以及食品加工中所采用的一些常见工艺和设备。
希望通过此次课程设计，学生能够掌握食品生产过程中的一些关键技术和流程，提高食品加工的质量和效率。
设计内容实验1：蔬菜加工技术实验1.实验目的：学生通过研究蔬菜加工的技术及参数等因素来掌握蔬菜加工的基本方法和流程，评价蔬菜产品的质量指标。
2.实验器材：切菜机、清洗机、称量仪器、烘干箱、显微镜等。
3.实验步骤：•选择新鲜的蔬菜，进行清洗、削皮、去污和切碎。
•采用不同的加工方法和工艺（如烫熟、烤干、烘干等），制备出不同口感、色泽和品质的蔬菜产品。
•对不同工艺所制备的样品进行比较，评价其质量指标，如含水率、维生素含量和质感等。
实验2：调味品制备与评价实验1.实验目的：学生通过制备不同调味品配方，掌握调味品制备的方法和工艺流程，评价不同配方所制备出的调味品口感和品质指标。
2.实验器材：计量仪器、研磨机、电磁炉、调味品容器等。
3.实验步骤：•根据不同调味品的配方要求，精确称量原料，制备出不同口感、味道、香气和色泽的调味品。
•对不同配方所制备出的调味品进行口感评价和质量指标测定，如酸值、氨基酸含量、色泽等。
实验3：果蔬加工设备操作实验1.实验目的：学生通过实际操作使用果蔬加工设备，掌握不同加工设备的特点、操作方法和维护保养知识，提高对生产设备的了解和使用能力。
2.实验器材：水果切割机、果汁机、糖化罐等果蔬加工设备。
3.实验步骤：•操作不同的果蔬加工设备，制备出不同口感、颜色和质感的产品。
•对设备使用中的问题进行分析，排除常见故障，以免导致生产中断或质量问题。
•维护保养设备，延长设备寿命，提高生产效率。
结语本次食品工程原理第二版课程设计内容涉及食品生产过程中的基础实验内容，旨在让学生通过实践操作来深入了解食品加工中的关键技术和流程。
食品工程原理课程设计课程标准
《食品工程原理课程设计》课程标准一、课程概述《食品工程原理课程设计》课程是《食品工程原理》课程的一个总结性教学环节，是培养学生综合运用《食品工程原理》及《高等数学》、《线性代数》、《物理》、《机械制图》、《物理化学》等先修课程的基本知识去完成某一个单元操作的设计任务，从而得到食品工程设计的初步训练。
它对培养学生独立工作的能力、理论联系实际的能力、综合运用所学知识的能力、分析和解决工程实际问题的能力等起着举足轻重的作用。
《食品工程原理课程设计》课程不仅为《毕业设计》后继课程或教学环节提供必要的基础知识，而且是实践技能训练的一个重要的教学环节，为学生今后从事食品、化工、生化、环保等生产过程的研究、开发、设计及操作打下良好的专业基础。
二、课程目标(1) 要求学生在规定的时间内，按给定的设计任务和设计要求，独立、正确地完成以某项单元操作为主的设计任务。
(2) 通过设计使学生掌握食品工程设计的基本程序和方法，训练和培养学生查阅资料，选用公式，搜集数据的能力；迅速准确地进行工程计算及应用计算机编程计算的能力；用简洁的文字，清晰的图表表达设计结果的能力。
(3)通过设计培养学生树立正确的设计思想和实事求是，认真负责的工作作风。
三、课程内容和教学要求食品工程原理课程设计由吸收系统设计、精馏系统设计、干燥系统设计、多效蒸发系统设计和列管换热器设计五大部分组成。
根据实际情况由学生完成其中一种设计。
各单元操作设计基本内容如下：1．设计方案简介：对给定或选定的工艺流程，主要设备的型式进行简要论述。
2．主要设备的工艺设计计算：工艺参数的选定，物料衡算，热量衡算，工艺设计计算，设备的结构设计计算等。
3．辅助设备的选型：典型辅助设备主要工艺尺寸的计算，设备规格型号的选定。
4．工艺流程图：以单线图形式绘制，标出主体设备与辅助设备的物料流向，物流量，热流量，主要测量点。
5．主要设备的工艺条件图：图面应包括设备的主要工艺尺寸，技术特性表和接管表。
食品工程原理课程设计摘要
食品工程原理课程设计摘要一、课程目标知识目标：1. 让学生掌握食品工程原理的基本概念、理论及在食品工业中的应用。
2. 使学生了解食品加工过程中常见的工程问题及其解决方法。
3. 帮助学生理解食品质量与安全在工程原理中的重要性。
技能目标：1. 培养学生运用食品工程原理解决实际问题的能力，提高创新意识和实践操作技能。
2. 让学生学会查阅相关资料，分析食品工程案例，提高信息处理和团队协作能力。
3. 培养学生运用现代技术手段进行食品工程设计的能力。
情感态度价值观目标：1. 培养学生热爱食品工程，关注食品行业发展的积极态度。
2. 增强学生对食品安全、营养、健康的责任感，树立正确的价值观。
3. 通过课程学习，培养学生严谨的科学态度、良好的学习习惯和团队合作精神。
本课程针对高中年级学生，结合学科特点和学生实际情况，以实用性为导向，注重理论与实践相结合。
课程目标具体、可衡量，旨在帮助学生全面掌握食品工程原理知识，培养实际操作能力，提升情感态度价值观。
为后续教学设计和评估提供明确依据。
二、教学内容本章节教学内容主要包括：1. 食品工程原理基本概念：食品加工、食品质量、食品安全等。
2. 食品加工过程中的工程问题：流体力学、热力学、传质传热等。
3. 食品加工技术：干燥、杀菌、冷藏、包装等。
4. 食品质量与安全管理：HACCP、ISO22000、食品安全法规等。
5. 食品工程设计：工艺流程设计、设备选型、工厂布局等。
教学内容依据课程目标，结合教材章节进行组织，具体安排如下：1. 第1周：食品工程原理基本概念，引入食品加工、食品质量、食品安全等内容。
2. 第2-3周：食品加工过程中的工程问题，分析流体力学、热力学、传质传热等在食品加工中的应用。
3. 第4-5周：食品加工技术，学习干燥、杀菌、冷藏、包装等技术的原理及操作要点。
4. 第6-7周：食品质量与安全管理，了解HACCP、ISO22000等管理体系，掌握食品安全法规。
食品工程原理课设
食品工程原理课设食品工程是一门研究食品生产加工过程中的原理和技术的学科。
在食品工程原理课设中，我们将探讨食品工程的基本原理和相关技术，以及在食品生产过程中的应用。
一、食品工程的基本原理1. 食品的组成：食品由不同的成分组成，包括水分、蛋白质、碳水化合物、脂肪、维生素、矿物质等。
了解食品的组成，有助于我们理解食品加工过程中的各种变化和反应。
2. 食品的物理性质：食品的物理性质包括颜色、形状、硬度、黏度等。
这些性质对食品的口感和质感有重要影响。
在食品加工过程中，我们需要根据食品的物理性质来选择合适的加工方法和工艺参数。
3. 食品的化学性质：食品的化学性质决定了食品的味道、香气和营养价值。
在食品加工过程中，我们需要了解食品的化学性质，以保证食品的品质和安全性。
二、食品工程的相关技术1. 食品加工技术：食品加工技术包括热处理、冷冻、干燥、腌制、发酵等。
这些技术可以改变食品的结构和性质，提高食品的品质和保质期。
2. 食品质量控制技术：食品质量控制技术包括原料选择、加工过程控制、质量检测等。
通过对食品质量的控制，可以确保食品的安全和合格。
3. 食品包装技术：食品包装技术可以保护食品免受外界环境和微生物的污染，延长食品的保质期。
同时，合适的包装还可以提高食品的销售和使用便利性。
三、食品工程的应用1. 食品加工工厂：食品加工工厂是食品工程的主要应用领域之一。
在食品加工工厂中，我们可以使用各种食品加工设备和技术，将原料加工成各种食品产品。
2. 食品研发实验室：食品研发实验室是食品工程的另一个重要应用领域。
在食品研发实验室中，我们可以进行新产品的开发和改进，以满足消费者的需求和市场的需求。
3. 食品安全监测机构：食品安全监测机构负责对食品的质量和安全进行监测和检测。
通过对食品的检测，可以及时发现和处理食品安全问题，保障消费者的健康和权益。
总结：食品工程原理课设主要涉及食品工程的基本原理、相关技术和应用领域。
通过学习食品工程原理，我们可以了解食品的组成和性质，掌握食品加工的基本原理和技术，提高食品的品质和安全性。
《食品工程原理》课程设计---套管式换热器设计
《食品工程原理》课程设计---套管式换热器设计目录一、设计任务书 (2)设计任务和操作条件 (2)设计内容 (2)二、设计方案简介 (3)三、设计条件及主要物性参数表 (4)（一）确认设计方案 (4)1.选择换热器的类型 (4)2.流程安排 (4)（二）确定物性参数 (4)1.定性温度 (4)2.定性温度下的物性参数 (4)四、工艺设计计算 (5)（三）估算换热面积 (5)1.热负荷 (5)2.平均传热温度差 (5)3.传热面积 (5)4.加热（冷却）介质用量 (6)（四）工艺结构尺寸 (6)1.管径和管内流速 (6)2.管程数 (6)3.平均传热温度校正及壳程数 (7)4.传热管排列和分程方法 (7)5.壳体内径 (8)6.折流板 (8)7.其他附件 (8)8.接管 (9)（五）换热器核算 (10)1.传热能力核算 (10)2.换热器内流体的流动阻力核算 (12)五、设计结果汇总表 (14)（一）辅助设备结果汇总 (14)（二）设计结果汇总 (14)（三）工艺参数汇总 (15)（四）物性参数汇总 (15)六、设计评述 (16)七、工艺流程图及设备工艺条件图 (17)八、参考资料 (18)九、主要符号说明 (19)一、设计任务书设计任务和操作条件设计题目:设计一台用水冷却毛油的套管式换热器。
设计条件：当前大豆油生产通常采用浸出法，在混合油蒸发后获得大豆原油(毛油)，毛油温度较高，拟采用水冷却毛油，若毛油处理量为160kg/h, 温度为92℃，压力为0.1MPa,出口温度30℃，水的进、出口温度分别为25℃和75℃，压力为0.4Mpa。
设计内容说明书要求：⑴封面：课程设计题目、学生班级及姓名、指导教师、时间。
⑵目录⑶设计任务书⑷设计方案简介⑸设计条件及主要物性参数表⑹工艺设计计算⑺辅助设备的计算及选型⑻设计结果汇总表⑼设计评述⑽工艺流程图及设备工艺条件图⑾参考资料⑿主要符号说明二、设计方案简介套管式换热器是目前石油化工生产上应用最广的一种换热器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
食品工程原理课程设计---管壳式冷凝器设计目录食品工程原理课程设计任务书 (2)流程示意图 (3)设计方案的确定 (4)冷凝器的造型计算 (6)核算安全系数 (8)管壳式冷凝器零部件的设计 (10)设计概要表 (12)主要符号表 (13)主体设备结构图 (14)设计评论及讨论 (14)参考文献 (15)（一）食品科学与工程设计任务书一、设计题目：管壳式冷凝器设计二、设计任务：将制冷压缩机压缩后制冷剂(如F-22、氨等)过热蒸汽冷却、冷凝为过冷液体，送去冷库蒸发器使用。
三、设计条件：1、冷库冷负荷Q0=1700KW；2、高温库，工作温度0～4℃，采用回热循环；3、冷凝器用河水为冷却剂，取进水温度为26~28℃；4、传热面积安全系数5～15%。
四、设计要求：1.对确定的设计方案进行简要论述；2.物料衡算、热量衡算；3.确定列管壳式冷却器的主要结构尺寸；4.计算阻力；5. 编写设计说明书（包括：①.封面；②.目录；③.设计题目；④.流程示意图；⑤.流程及方案的说明和论证；⑥设计计算及说明；⑦主体设备结构图；⑧设计结果概要表；⑨对设计的评价及问题讨论；⑩参考文献。
）6.绘制工艺流程图、管壳式冷凝器的的结构（3号图纸）、花板布置图（3号或4号图纸）。
（二）流程示意图流程图说明：本制冷循环选用卧式管壳式冷凝器，选用氨作制冷剂，采用回热循环，共分为4个阶段，分别是压缩、冷凝、膨胀、蒸发。
1 2 由蒸发器内所产生的低压低温蒸汽被压缩机吸入压缩机气缸，经压缩后温度升高；2 3 高温高压的F—22蒸汽进入冷凝器；F—22蒸汽在冷凝器中受冷却水的冷却，放出热量后由气体变成液态氨。
4 4’ 液态F—22不断贮存在贮氨器中；4’ 5 使用时F—22液经膨胀阀作用后其压力、温度降低，并进入蒸发器；5 1 低压的F—22蒸汽在蒸发器中不断的吸收周围的热量而汽化，然后又被压缩机吸入，从而形成一个循环。
5’1是一个回热循环。
本实验采用卧式壳管式冷凝器，其具有结构紧凑，传热效果好等特点。
所设计的卧式管壳式冷凝器采用管内多程式结构，冷却水走管程，F—22蒸汽走壳程。
采用多管程排列，加大传热膜系数，增大进，出口水的温差，减少冷却水的用量。
（三）设计方案的确定设计方案的确定包括制冷剂的选择、冷凝器型式的选择、流体流入冷凝器空间的选择、冷却剂的选择及其进出口温度的确定等。
一、冷凝器造型与冷凝剂的选择本次设计是以河水为冷却剂，本人选择氨高效卧式冷凝器为设计对象。
此冷却系统的原理是将压缩机排出的高温、高压氨气等压冷凝成液体，在冷库中蒸发，带走待冷物料的热量，起到冷却物料的效果。
Cl，名称为二氟一氯甲本方案采用F—22为制冷剂，F—22化学式为CHF2烷，标准沸点为—40.8℃，凝固温度为—160℃，不燃烧，不爆炸，无色，无味。
冷凝器型式的选择：本方案采用卧式壳管式冷凝器。
卧式管壳式水冷凝器的优点是：1、结构紧凑，体积比立式壳管式的小；2、传热系数比立式壳管式的大；3、冷却水进、出口温差大，耗水量少；4、为增加其传热面积，F-22所用的管道采用低肋管；5、室内布置，操作较为方便。
二、流体流入空间选择由于冷却剂为河水，根据不洁净或易结垢的物料应当流经易清洗的一侧，饱和蒸汽一般应通入壳程，以便排出冷凝液，被冷却物料一般走壳程，便于散热和减少冷却剂用量，所以确定冷却水走管程，冷凝剂（F22）走壳程。
三、流速选择查得列管换热器管内水的流速，管程为0.5～3m/s，壳程0.2～1.5m/s[2]；根据本设计制冷剂和冷却剂的性质，综合考虑冷却效率和操作费用，本方案选择流速为1.5m/s 。
四、冷却剂适宜出口温度的确定任务书要求进水温度为26~28℃，选择进口温度=26°C 。
卧式冷凝器的端部最大温差（t k -t 1）可取7~14°C ，冷却水进口温差为4~10°C 。
提高冷凝器的传热平均温差△2k 1k 12t -t t -t ln t -t t =可以冷凝器的传热面积q Q t K Q F L L =∆=，从而减少传热面积、降低成本。
前提是出口水温度不能高于冷凝剂的冷凝温度t k ，跨程温差小于28°C 。
所以确定出口水温度=32°C ，冷凝剂（F22）的冷凝温度t k =35°C 。
五、冷凝剂的蒸发温度和过冷温度确定冷凝器的热负荷0Q Q L Φ=，减少系数φ可以有效降低热负荷。
其中热负荷系数φ受冷凝温度和蒸发温度影响，蒸发温度t 0提高，可以降低热负荷系数φ。
由于冷凝剂的蒸发温度要比工作温度低8~10℃，已知工作温度为0~4℃，即t 0取值-8~-4℃。
综上所述，确定蒸发温度t 0=-10℃。
冷凝器内过冷一般不小于1℃，取过冷温度t g =32℃。
六、管体材料及管型的选择选取规格为38×2.5的换热器用普通无缝钢管，则d 0=38mm ，d i =33mm ，δp=2.5mm（四）冷凝器的造型计算冷凝器的任务是将压缩机排出的高温高压气态制冷剂冷却使之液化。
一、冷凝器的热负荷0Q Q L Φ=式中：QL ――冷凝器的热负荷；Kw0Q ――制冷量；0Q =1700kw 。
φ――系数，与蒸发温度t 0、冷凝温度t K 、气缸冷却方式以及制冷剂种类有关。
蒸发温度t 0=-10℃，冷凝剂（F22）的冷凝温度t k =35℃，得系数φ=1.19。
Q L 总=1.19×1700kw= 2023kw 。
二、预算冷凝器的传热面积在水冷式冷凝器中，卧式管壳冷凝器的制冷剂在管外冷凝，冷却水在管内流动。
q Q t K Q F L L =∆=式中：F ――冷凝器的传热面积，m 2；K ――传热系数，w/（m 2·K ）；Δt ――传热平均温度差，℃；q ――单位面积热负荷，w/ m 2。
，卧式管壳式（氟利昂）冷凝器的传热系数K ＝800w/（m 2·K ）。
△t t t t t t k kt 2112ln ---==323526-35ln 2632--=5.45℃m F 299.46345.5*8001000*2023==三、冷凝器冷却水用量计算水冷式冷凝器的冷却水用量可以用下式求得：()h Kw t t C Q M P L /360012⨯-= 式中：QL ――冷凝器的热负荷，Kw ；CP ――冷却水的定压比热，KJ/（kg ·K ），淡水取4.186；t 1、t 2――冷却水进、出冷凝器的温度，K 或℃。
则: 体积流量3600)2632(186.42023⨯-⨯=M =289966.56g/s 。
冷却水体积V=081.03600*=ρM m 3/s （ρ＝998 kg/m 3）四、管数、管程数1.管数 由下式求得单程管子总数nud Vn 24π=式中：V ——管内流体的体积流量，m 3 /s; d ——管子内直径，m ；u ——流体流速， m/s ；查“热交换器用普通无缝钢管”表[1]，选取规格为38×2.5的热交换用普通无缝钢管，其内径d ＝33mm 。
而流体的流速u ＝1.5 m/s 。
则：17.635.1033.04081.02=⨯⨯=πn ,取整n=64. 取整后的实际流速s m nd V u /48.1033.06414.3081.04422=⨯⨯⨯==π 2.管程数 按单程冷凝器计算，管速长度为L ，则式中：F ――传热面积，m 2；A 取预算传热面积；其他符号同前，97.69033.014.364=⨯⨯=F L m ， 则：管程数为ml L m =式中：L ――按单程计算的管长，m ；l ――选定的每程管长，m ；按管材一般出厂规格为6m ，则l 可取1、1.5、2、3、6m 等，取l ＝6m 。
m=69.97/6=11.66，取整m=12采用6管程后，冷凝器的总管数NT 为：NT=n ·m=768根（五）核算安全系数一、雷诺数计算及流型判断冷凝器冷却水用量：s kg t t C Q M p L /55.80)2632(186.42023)(12=-⨯=-= 实际流速：s u /m 48.1=雷诺数：65.608361012.8099848.1033.0Re 5=⨯⨯⨯==-μρdu > 104 所以流型为湍流。
二、阻力的计算 冷凝器的阻力计算只需计算管层冷却水的阻力，壳程为制冷剂蒸汽冷凝过nd A L 14.3=程，可不计算流动阻力。
冷却水的阻力可按下式计算：∑+=gu Z g u d L H f 222ελ 式中：λ——— 管道摩擦阻力系数，湍流状态下，钢管λ=0.22Re-0.2； Z ——— 冷却水流程数；L ——— 每根管子的有效长度，m ；d ——— 管子内直径, m ；u ——— 冷却水在管内流速，m/s ；g ——— 重力加速度，m/s 2；∑ε—— 局部阻力系数，可近似取为Σε=4Z 。
水柱m g u Z g u d L H f 01.88.9248.1124128.92033.048.14027.02222=⨯⨯⨯+⨯⨯⨯⨯⨯=+=∑ελ三、安全系数1.管外总传热面积：1A =N T πd 0l ＝768×3.14×0.038×6＝549.832m2.管内总传热面积：2A ＝N T πdl ＝768×3.14×0.033×6＝477.482m3.实际总传热面积：A ＝（1A ＋2A ）/2＝（549.83+477.48）/2=513.662m4.理论总传热面积：'A ＝L Q /(K ·△t)=463.992m5.安全系数:ε＝=-A A A 理理实际（513.66-463.99）/463.99×100%＝10.7％一般要求安全系数为3％～15％（0.03~0.15），故本设计合符要求。
（六）管壳式冷凝器零部件的设计一.冷凝器阻力的计算冷凝器的阻力计算只需计算管程冷却水的阻力，壳程为制冷剂蒸汽冷凝过程，可不计算流动阻力。
g u Z g u d L H f 2222ελ∑+⋅⋅⋅=式中：λ——管道的磨擦阻力系数：在湍流状态下，钢管λ=0.22Re －0.2；本设计所用为钢管则: λ=0.22Re －0.2=0.22×28065.6-0.2=0.02837； Z ——冷却水流程数； Z=管程m=6； L ——每根管子的有效长度，m ； L=6m ； d ——管子内直径，m ； d i =0.02m ； u ——冷却水在管内的流速，m/s ； u i =1.412 m/s ； g ——重力加速度，m/s2∑ε——局部阻力系数，可近似取为：∑ε=4Z =4×6=24。
