新型顺序阀及其在液压机上的应用
一种应用于变负载工况的新型顺序阀
一种应用于变负载工况的新型顺序阀
杨晓东;周维科
【期刊名称】《液压气动与密封》
【年(卷),期】2011(031)001
【摘要】顺序阀就其控制方式说分为两种:一种是用顺序阀本身进口压力油进行控制的,称为内控顺序阀;另一种是用外部压力油进行控制的,称为外控顺序阀.内-外控顺序阀是结合了内控和外控两种控制方式于一体的一种新型顺序阀.利用这个控制功能,在一个工作循环周期内,该阀可以根据负载情况来控制背压的大小,根据工况的不同来控制背压的有无,即可以避免因负载变化引起的冲击和振动,使液压缸运动平稳,又可以达到节能的效果.
【总页数】3页(P55-57)
【作者】杨晓东;周维科
【作者单位】北京华德液压工业集团有限责任公司,北京,101500;北京华德液压工业集团有限责任公司,北京,101500
【正文语种】中文
【中图分类】TH137.5
【相关文献】
1.一种应用于海洋起重机的新型负载敏感控制系统 [J], 戴炼
2.一种新型的负载敏感平衡阀 [J], 麻井伟;姚平喜
3.一种新型顺序阀设计 [J], 刘保国;杨佳;杨小林
4.一种新型负载敏感平衡阀 [J], 麻井伟;姚平喜
5.一种适应于大负载工况的高线性度数字化比例电磁阀 [J], 张榛;汪旭东;王代华;梁亮;潘斌;张良
因版权原因，仅展示原文概要，查看原文内容请购买。
液压系统中使用的液压顺序阀的分类作用和工作原理
液压系统中使用的液压顺序阀的分类作用和工作原理12月液压面授课程（目前没有视频课程）在上海开课。
若需详细课程介绍（另有PLC、数控和设备管理等课），请联系微信：anne_yeya。
来源：今日头条羞耻智造师。
液压系统(1)顺序阀的功用和分类：① 顺序阀是控制液压传动系统各执行元件先后顺序动作的压力控制阀，实质上是一个由压力油液控制其开启的二通阀。
②顺序阀根据结构和工作原理不同，可以分为直动型顺序阀和先导型顺序阀两类，一般液压系统中可以使用直动型顺序阀。
直动型顺序阀的结构图1(2)直动型顺序阀的结构和工作原理：直动型顺序阀的结构如图1所示，其结构和工作原理都和直动型溢流阀相似。
压力油液自进油口p1进入阀体，经阀芯中间小孔流入阀芯底部油腔，对阀芯产生一个向上的液压作用力。
当油液的压力较低时，液压作用力小于阀芯上部的弹簧力，在弹簧力作用下，阀芯处于下端位置，p1和p2两油口被隔开。
当油液的压力升高到作用于阀芯底端的液压作用力大于调定的弹簧力时，在液压作用力的作用下，阀芯上移，使进油口p1和出油口p2相通，压力油液自p2口流出，可以完成控制另一执行元件的动作。
先导型顺序阀的结构图2(3)先导型顺序阀的结构和工作原理：先导型顺序阀的结构如图2所示，先导型顺序阀的出油口p2通常与另一工作油路连接，该处油液为具有一定压力的工作油液，因此需设置专门的泄油口L，将先导阀Ⅰ溢出的油液输出阀外.先导型顺序阀的阀芯启闭原理与先导型溢流阀相同。
如将出油口 p2 与油箱接通，先导型顺序阀可用做卸荷阀。
(4)顺序阀与溢流阀的主要区别：① 溢流阀出油口连通油箱，顺序阀的出油口通常是连接另一工作油路，因此顺序阀的进、出口处的油液都是压力油。
② 溢流阀打开时，进油口的油液压力基本上是保持在调定压力值附近，顺序阀打开后，进油口的油液压力可以继续升高。
③ 由于溢流阀出油口连通油箱，其内部泄油可通过出油口流回油箱，而顺序阀出油口油液为压力油，且通往另一工作油路，所以顺序阀的内部要有单独设置的泄油口（图1中的L）。
顺序阀应用场合
顺序阀应用场合
顺序阀是指需要完成特定的操作顺序，而不是同时发生的操作时使用的控制元件。
它可以实现某一系列的操作，也可以用于切换或调节驱动器和组件之间的信号流。
在液压系统中，顺序阀是用来控制多个单元位置，以实现一系列按顺序发生的操作的液压元件。
应用场合：
1、机械行业：顺序阀可用于夹头、夹紧器、注塑机、锻造机、热成型机等机械设备的操作中，可实现传动件的操作顺序，实现机械设备的正常运行。
2、航空航天行业：顺序阀可用于航空航天火箭发射系统中，可以控制喷口芯的膨胀，从而提高发射火箭的性能。
3、汽车行业：顺序阀可用于汽车液压悬挂系统，能够实现车身驱动顺序，实现汽车的稳定行驶。
4、石油行业：顺序阀可用于石油钻井设备的液压控制系统中，可以控制井口钻机的旋转和升降，从而实现有效的钻井操作。
5、核电站行业：顺序阀可用于核反应堆的操作中，可以控制核反应堆的加热和冷却，从而确保核反应堆正常运行。
- 1 -。
顺序阀的工作原理及作用
顺序阀的工作原理及作用
顺序阀的工作原理及作用
一、作用
利用油路本身的压力变化来控制阀口开启，达到油路通断，实现执行元件的顺序动作，它一般不控制系统压力。
归纳起来有以下5个作用:
（1）节制多个元件的顺序动作；
（2）用于保压回路；
（3）避免因自重惹起油缸活塞自在下跌而做均衡阀用；
（4）用外控次序阀做卸荷阀，使泵卸荷；
（5）用内控次第阀作背压阀。
二、类型
按控制方式分为直控顺序阀及外控（液控）顺序阀。
按结构分为直动式及先导式。
三、结构及工作原理
单向顺序阀结构图
外控顺序阀结构图
工作原理
顺序阀的工作原理如图12-100a所示。
系统启动时，油源压力p1克服负载使液压缸1动作。
如果缸1的负载较小，p1腔的压力小于阀的调定压力，则阀不开启，p2腔关闭。
液压缸1的活塞到达左边的极限位置时，系统压力(即p1腔压力)升高。
当作用在顺序阀活塞A下端面上的P1腔压力超过调定的弹簧力时，阀心便向上运动使P1腔与P2腔接通。
油源压力经顺序阀口后克服液压缸2的负载使其活塞运动。
这样就利用了顺序阀实现由P1腔压力驱动的液压缸1和由P2腔压力驱动的液压缸2的顺序动作。
顺序阀在阀开启后应尽可能减小阀口压力损失，力求使出口压力接近进口压力。
这样，当驱动液压缸2所需P2腔的压力大于阀的调定压力时，系统的压力略大于驱动液压缸2的负载压力，因而压力损失较小。
如果驱动液压缸2所需P2腔的压力小于阀的调定压力，则阀口开得较小，在阀口处造成一定的压差以保证阀的进口压力不小于调定压力，使阀打开，P1腔与P2腔在一定的阻力下沟通。
新型顺序阀及其在液压机上的应用_汪大鹏
新型顺序阀及其在液压机上的应用_汪大鹏收稿日期:2000—08—18作者简介:汪大鹏,男,53岁,副教授,主攻液压传动技术新型顺序阀及其在液压机上的应用410003 长沙大学汪大鹏刘白何晓敏摘要介绍了一种新型顺序阀———常开式和复合式顺序阀的结构、原理、特点及其在液压机增速缸增速控制回路中的应用。
关键词顺序阀液压机增速缸应用中图分类号TH137.52+11 新型顺序阀的结构原理顺序阀是利用液压系统中的压力变化来控制油路的通断,从而实现多个液压元件按一定顺序动作的元件。
顺序阀按结构分为直动型和先导型,按控制油来源分又有内控式和外控式,按常态时油口的连通状态又可分为常闭式(传统顺序阀)、常开式和复合式(新型顺序阀,本文即将介绍)。
内控式还可以根据控制油来源分为进油口控制式和出油口控制式。
而出油口控制式顺序阀如果有常开和常闭两个出油口,又可进一步细分为常开出口内控式与常闭出口内控式。
图1a 所示为传统顺序阀的结构原理图。
常态时,油口A 与B 不通,本文称之为常闭式。
图1 常闭式直动型顺序阀及其图形符号1.调压螺钉 2.弹簧 3.上盖 4.阀体 5.阀芯 6.控制活塞7.下盖图2a 所示为新型顺序阀的结构原理图之一。
常态时,油口A 与B 相通,阀芯动作后,油口A 与B 变为截止不通,本文称之为常开式。
图3a 所示为新型顺序阀的结构原理图之二。
常态时,油口A 与B 不通,而油口A 与C 相通,本文称之为复合式。
图2 常开式直动型顺序阀及其图形符号1.调压螺钉 2.弹簧 3.上盖 4.阀体 5.阀芯 6.控制活塞7.下盖图3 复合式直动型顺序阀及其图形符号1.调压螺钉 2.弹簧 3.上盖 4.阀体 5.阀芯 6.控制活塞7.下盖该三种顺序阀,当压力油由进油口A 经阀体424锻压机械1/2001和下盖7上的小孔流到控制活塞6的下方时,阀芯5受到一个向上的推力作用。
当进油口油压较低时,阀芯在弹簧2的作用下处于下部位置,此时的进出油口:在图1a 中,A 、B 不通;在图2a 中,A 、B 连通;在图3a 中,A 、B 不通,A 、C 连通。
新型顺序阀和其在液压机上的应用
新型顺序阀及其在液压机上的应用2摘要遑了料塍於，麟弱复触脑塍1新型顺序阀的结构原理顺序阀是利用液乐系统中的压力转变来控制油路的通断，从而实现多个液压元件按。
定顺序动作制油来源分又有内控式和外控式，按常态时油口的连通状态又可分为常闭式传统顺序阀常开式和复合式，型顺序阀本文即将介绍，内控式还能够按照控制油来源分为进油口控制式和出油口控制出油口，又可进步细分为常开出口内控式与常闭出1内控式。
时，油口人4化不通，本文称之为常闭式，体5.阀芯6.控制活塞7.下盖常态时，油口入与8相通，阀芯动作后，油口人与6变为截止不通。
本文称之为常，式常态时，油口人与8不通，而油口人与，相通，本文称之为复合式。
1.调压螺钉2弹簧3.上盖4.阀体5.阀芯6.控制活塞7.下盖1.调压螺钉2弹簧3.上盖4.阀体5.阀芯6.控制活塞7.下盖和下盖7上的小孔流到控制活塞6的下方时，阀芯5受到个向上的推力作用。
当进油口油压较低时，阀芯在弹簧2的作厂处厂部位置，此，的进出在3中，人8不通，人，连通。
当进油口的油压增大到预调的数位以后，芯底部受到的推乃大于弹簧力，阀芯上移，此时的进出油口在中，入8连通；在2中，人8不通；在33中，人8连通，同时人，煌āQ沽τ途痛恿，ǖ挠涂诹鞴，承，阀，或被截止不通的油口阻挡。
顺序阀阀芯移动的压力可以用调压螺钉1来调节。
在这些阀中，控制活塞的直径很小，因而阀芯受到的向上推力+人。
所以平衡弹簧就不需太硬。
这样，可以使阀在较高的压力下工作最大控制压力可先导型顺序阀包括常开式和复合式的结构原理与先导型溢流阀类似，区别在于顺序阀出口般通向有压力的油路，故必须专设泄油口，使先导阀在顺序阀结构中含常开式和复合式，当控制油直接引自进油口时123和33通路情况，或当控制油直接引自出油口时此处主要指复合式顺序阀，这种控制方式本文均称为内控；若控制压力油不是来自进出油口，而是从外部油路进，这种抱阶方式则称为外抬阀的泄油从泄油口流回油箱时，这种泄油方式称为外泄；当阀用出口接油箱时，泄油可经内部通道并入阀的出油口，以简化符路连接。
顺序阀的典型应用
顺序阀的典型应用湖南冶金职业技术学院 (湖南 412000) 刘忠伟摘 要:对顺序阀的分类及其性能要求进行了介绍,列举了顺序阀在液压系统中多种功能的具体应用,并简述了使用顺序阀时应注意的一些事项。
关键词:顺序阀 应用 注意事项一、概 述 在液压系统中,压力控制阀是用来控制和调节系统压力的,它是基于阀心上液压力和弹簧力相平衡的原理来进行工作的。
顺序阀属于压力控制阀中的一种,其主要作用是以压力作为控制信号,在一定的控制压力作用下自动接通或切断某一油路。
顺序阀的结构和工作原理并不复杂,但却是液压系统中应用较为广泛的元件之一,正确选择、合理应用顺序阀,不仅可以满足液压系统不同应用场合的多种功能要求,而且还将使液压系统设计简单、可靠。
本文主要介绍顺序阀在实际液压系统中的典型应用和在使用中应注意的一些事项。
二、顺序阀的分类及其性能要求 根据控制方式的不同,顺序阀可分为内控式和外控式。
内控式顺序阀是直接利用阀进口处的油压力来控制阀心的动作,从而控制阀口的启闭;而外控式顺序阀是用外来的控制油压控制阀口的启闭,亦称为液控顺序阀。
根据结构形式的不同,顺序阀可分为直动式顺序阀和先导式顺序阀两种。
目前应用较多的是直动式顺序阀,因为它具有结构简单,调节压力低,工艺性好,反应灵敏等优点。
但在调节压力较高时,应采用先导式顺序阀,因为此时若仍然采用直动式顺序阀,调压弹簧会很粗、很硬,使阀的工作不灵敏,性能变差,甚至在结构上不易实现。
各种顺序阀的控制与泄油方式及其职能符号如表1所示[5]。
顺序阀相当于一个液压开关,其出口的压力油接负载时还要去作功,因此希望液流流经阀口的压力损失越小越好,也就是要求顺序阀完全开启。
根据这一特点,对顺序阀的性能要求如下[1]:(1)调定压力 顺序阀通过公称流量时所调定的最高进口压力。
(2)公称压力 顺序阀进出口允许的最高工作压力。
(3)公称流量 顺序阀全开时,推荐的最大流量。
(4)启闭特性 顺序阀进口压力上升到调定45压力之前,阀口将部分开启(此时的压力称为开启压力)并有溢流,进口压力达到调定压力时,阀口全开。
顺序阀SUN插阀应用技术资料
对密封件进行定期更 换，保持插阀密封性 能良好。
定期清理插阀内部， 保持其通畅无阻。
06
顺序阀与sun插阀的发展趋势与 展望
顺序阀的发展趋势与展望
顺序阀的应用领域不断扩大
随着工业自动化程度的提高，顺序阀的应用领域不断扩大，涉及到石油、化工、电力、 制药等多个行业。
高性能与智能化发展
为了满足工业自动化的需求，顺序阀的发展趋势正朝着高性能和智能化方向发展，如采 用智能控制技术实现远程控制和自动调节。
sun插阀的故障排除与维护
总结词
了解sun插阀的常见故障及排除方法，掌握维护要点。
插阀无法插入或拔出
可能是由于机械故障或电气故障。
sun插阀的故障排除与维护
插阀插入或拔出不灵活
可能是由于内部结构件磨损或堵塞。
插阀漏气
可能是由于密封件老化或损坏。
sun插阀的故障排除与维护
定期检查插阀的工作 状态，确保其正常运 转。
02
sun插阀概述
sun插阀定义
总结词
sun插阀是一种用于控制流体流动的阀门，具有结构紧凑、操作简便、密封性 能好等特点。
详细描述
sun插阀是一种常用的阀门类型，通常用于控制管道中介质的流动。它通过插装 在阀体上的阀芯和阀座来控制流体的流动，具有结构紧凑、操作简便、密封性 能好等优点。
sun插阀工作原理
sun插阀应用场合
Sun插阀主要应用于需要 高精度控制和快速响应的 场合，例如
食品加工行业中，需要保 证食品的卫生和安全，通 过插阀实现快速切断和连 接。
ABCD
精细化工生产中，需要高 精度控制反应物料的流量 和比例。
高压系统的压力控制，需 要高精度un插阀的选型与使用
各种液压阀在液压系统中的作用
各种液压阀在液压系统中的作⽤1.液压阀——⽅向控制阀按⽤途分为单向阀和换向阀。
单向阀：只允许流体在管道中单向接通，反向即切断。
换向阀：改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的⼯作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动⽅式分⼿动﹑机动﹑电动﹑液动等。
图2为三位四通换向阀的⼯作原理。
P 为供油⼝，O 为回油⼝，A ﹑B 是通向执⾏元件的输出⼝。
当阀芯处於中位时，全部油⼝切断，执⾏元件不动;当阀芯移到右位时，P 与A 通，B 与O 通;当阀芯移到左位时，P 与B 通，A与O 通。
这样，执⾏元件就能作正﹑反向运动。
60年代后期，在上述⼏种液压控制阀的基础上⼜研制出电液⽐例控制阀。
它的输出量(压⼒﹑流量)能随输⼊的电信号连续变化。
电液⽐例控制阀按作⽤不同，相应地分为电液⽐例压⼒控制阀﹑电液⽐例流量控制阀和电液⽐例⽅向控制阀等。
2.液压阀——流量控制阀利⽤调节阀芯和阀体间的节流⼝⾯积和它所产⽣的局部阻⼒对流量进⾏调节，从⽽控制执⾏元件的运动速度。
流量控制阀按⽤途分为 5种。
(1)节流阀：在调定节流⼝⾯积后，能使载荷压⼒变化不⼤和运动均匀性要求不⾼的执⾏元件的运动速度基本上保持稳定。
(2)调速阀：在载荷压⼒变化时能保持节流阀的进出⼝压差为定值。
这样，在节流⼝⾯积调定以后，不论载荷压⼒如何变化，调速阀都能保持通过节流阀的流量不变，从⽽使执⾏元件的运动速度稳定。
(3)分流阀：不论载荷⼤⼩，能使同⼀油源的两个执⾏元件得到相等流量的为等量分流阀或同步阀;得到按⽐例分配流量的为⽐例分流阀。
(4)集流阀：作⽤与分流阀相反，使流⼊集流阀的流量按⽐例分配。
(5)分流集流阀：兼具分流阀和集流阀两种功能3.液压阀——压⼒控制阀按⽤途分为溢流阀﹑减压阀和顺序阀。
(1)溢流阀：能控制液压系统在达到调定压⼒时保持恒定状态。
⽤於过载保护的溢流阀称为安全阀。
当系统发⽣故障，压⼒升⾼到可能造成破坏的限定值时，阀⼝会打开⽽溢流，以保证系统的安全。
几种新型实用的液压控制阀_第四讲_内_外控顺序阀及其应用[1]
![几种新型实用的液压控制阀_第四讲_内_外控顺序阀及其应用[1]](https://img.taocdn.com/s3/m/86954733b90d6c85ec3ac683.png)
11 内外控顺序阀 21 节流阀 31 溢流阀
图 5 所示为一采用内外控顺序阀的进口节流调速
回路 。其中 , 内 、外控顺序阀 1 在回路中作背压阀 ,
其外控口与液压缸进油腔相连以检测外负载的大小 。
在不计管路压力损失条件下 , 阀 1 的外部控制油压等
于液压缸进油腔压力 p1 ; 其进口内控油压等于液压缸
1997 年第 4 期
缸 , 压头减速加压 , 阀 3 因其外部控制压力升高 , 其 进口压力即辅助缸背压逐渐减小并趋于零 , 其目的是 最大限度地增加压头的输出压力 , 减小能量损失 。
该系统合理地运用内 、外控顺序阀的内控和外控 功能来控制背压的有无 , 即实现了压头的平衡配重 、 平稳下行等动作 , 又提高了主机的性能和效率 。
回油背压 p2 , 由前述式 (1) 可得 :
p1 + p2 = M
(2)
且当阀 1 设定后 , M 即为一常数 。由式 (2) 可
知 , 该回路通过阀 1 的内外联控 , 当负载 F 提高使 p1 减小时 , 背压 p2 会自动降低 ; 负载 F 减小使 p1 减小
31
© 1994-2008 China Academic Journal Electronic Publishing House. All rights reserved.
表
W 0 2 4 6 8 10 - 2 - 4 - 6 - 8 - 10 p1 = p2 5 6 7 8 9 10 4 3 2 1 0
p2 5 4 3 2 1 0 6 7 8 9 10
图 6 采用内 、外控顺序阀的回油节流调速回路
11 液压泵 21 内外控顺序阀 31 调速阀 41 液压缸
液压顺序阀工作原理
液压顺序阀是一种常见的液压控制元件，它被广泛应用于液压系统中，用于控制流体的流向和流量。
本文将详细介绍液压顺序阀的工作原理，并解释其在液压系统中起到的重要作用。
液压顺序阀的主要组成部分包括阀体、阀芯、波纹管和弹簧等。
它的工作原理基于液压力和机械力的平衡关系。
当液压顺序阀处于关闭状态时，阀芯受到弹簧力的作用而保持关闭。
在这种状态下，系统中的液压流体无法通过顺序阀，流体流向被阻断。
当输入液压力超过预设值时，弹簧力被克服，阀芯开始移动，使阀体内的通道打开。
此时，液压流体可以顺畅地通过阀体，流向被释放。
这种工作原理确保了系统的流体流向按照预设顺序进行。
液压顺序阀的工作原理可以用以下步骤来解释：1. 初始状态：液压顺序阀处于关闭状态，阀芯受到弹簧力的作用保持关闭。
此时，系统中的液压流体无法通过顺序阀。
2. 输入液压力上升：当输入液压力上升到预设值时，弹簧力被克服，阀芯开始移动。
阀体内的通道打开，液压流体开始流向被释放。
3. 流体流向顺序：根据液压顺序阀的设计，流体将按照预设的顺序流动。
这确保了系统中的液压设备按照特定的顺序工作。
4. 输出液压力平衡：当流体通过液压顺序阀后，输出液压力将得到平衡，并按照预设的顺序传递给下一个液压设备。
液压顺序阀的工作原理基于液压力和机械力的平衡，通过控制阀芯的位置来调节流体的流向和流量。
在液压系统中，它起到了重要的作用，确保系统中的液压设备按照预设的顺序进行工作，提高系统的工作效率和安全性。
需要注意的是，对于液压顺序阀的安装和维护，需要遵循一些注意事项。
首先，应根据系统的实际工作条件选择适合的液压顺序阀。
其次，安装过程中要保证阀芯和阀体之间的密封性。
此外，定期进行维护和保养，确保顺序阀的工作可靠。
总之，液压顺序阀在液压系统中具有重要的作用。
理解其工作原理可以帮助我们更好地应用和维护液压系统，提高工作效率和安全性。
希望本文对读者对液压顺序阀的工作原理有一个清晰的理解。
顺序阀在汽车起重机液压系统上的应用
业出版社 ， ２ ０ ０ １ ．
［ ３ ］张利平． 液压气动技术 速查手册 ［ Ｍ］ ． 北京： 化 学工 业出
Ｊ
２ ０ １ ５年 ４ 月
机床与液压
Ｍ ＡＣＨＩ ＮＥ Ｔ ０ＯＬ ＆ ＨＹＤＲＡＵＬ Ｉ ＣＳ
Ａｐ ｒ ． ２ ０１ ５ Ｖｏ １ ． ４ ３ Ｎｏ ． ８
第４ ３ 卷 第 ８ 期
Ｄ ＯＩ ：１ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ １ — ３ ８ ８ １ ． ２ ０ １ ５ ． ０ ８ ． ０ ６ ２
图 ２ 改 进 后 的液 压 结 构 图 图 １ 起 重 机 液 压 原 理 图
１ 顺 序 阀在液压 系统上 的应 用 汽车起重机液压系统可 以分为支腿 收放 和起重 两 大部分 ，各个部分都有相对的独立性 。液压 系统结构 原理 图见 图 ｌ ，该 系统 是一 个单 泵 、开式 液压 系统 。 系统工作时 ，系统通过二位二通手 动换 向阀实现支腿 收放和起重两大部分之间的油路切换 ，操 作繁多 ，效 率低 。 顺序阀的基本功能是 以压力为信号 ，控制 多个执 行元件顺序动作 。汽车起重机支腿 收放 和起重两 大部 分之间 ，却有着明显 的先后顺序关 系 ，即必须先放好 支腿 ，然后才能让起 重机工作。当支腿放好后 ．该支 路油压必然会升高 ，压力升高可以导通顺 序阀 ．让油 液流 向起重支路 ，起重机部分工作 。可见顺序 阀的应 用和其基本功能是一致 的，可 以实现汽车起重机 两个
顺序阀的工作原理与应用
顺序阀的工作原理与应用一、顺序阀的定义和分类顺序阀是一种控制流体流动方向和压力的装置，它能够在液压系统中实现顺序控制和优先级控制。
根据不同的工作原理和结构，顺序阀可以分为平衡式顺序阀和非平衡式顺序阀两种。
1. 平衡式顺序阀平衡式顺序阀是通过压力平衡来实现顺序控制的。
它由主阀和副阀两个部分组成，主阀负责控制主流体流动，副阀负责控制副流体流动。
当主阀和副阀的压力平衡时，副流体可以顺序流动；当主阀和副阀的压力不平衡时，主流体将优先流动。
2. 非平衡式顺序阀非平衡式顺序阀通过阀芯上的弹簧力来实现顺序控制。
它由主阀芯、副阀芯和弹簧组成。
当主阀芯的弹簧力大于副阀芯的弹簧力时，副流体将被阻止；当副阀芯的弹簧力大于主阀芯的弹簧力时，副流体将优先流动。
二、顺序阀的工作原理顺序阀的工作原理取决于其结构类型。
下面将分别介绍平衡式顺序阀和非平衡式顺序阀的工作原理。
1. 平衡式顺序阀的工作原理当液压系统中的主流体与副流体之间的压力相等时，主阀和副阀之间的压力也相等，这时副流体可以顺序流动。
而当主流体的压力高于副流体的压力时，主阀的上方会产生一个压力差，将主阀向上推动，从而关闭副阀的进油通道，副流体将被阻止。
当主流体的压力降低到与副流体的压力相等时，主阀会自动关闭，副流体重新开始流动。
2. 非平衡式顺序阀的工作原理非平衡式顺序阀的主阀芯和副阀芯之间通过弹簧连接，弹簧的弹性决定了主副流体流动的顺序。
当主阀芯的弹簧力大于副阀芯的弹簧力时，主阀芯会被推动向上关闭副阀芯的进油通道，副流体将被阻止。
当主流体的压力降低使得主阀芯的弹簧力小于副阀芯的弹簧力时，副阀芯会向上推动，打开进油通道，副流体开始流动。
三、顺序阀的应用顺序阀在液压系统中有着广泛的应用，下面介绍几个常见的应用领域。
1. 压力控制顺序阀在液压系统中可以用来实现多级压力控制，保证系统内部的压力稳定。
通过设置不同的顺序阀开启压力和关闭压力，可以控制系统中不同回路的压力水平。
先导式顺序阀的主要用途
先导式顺序阀的主要用途
先导式顺序阀是一种常见的液压元件，主要用于控制液压系统中的流量和压力。
它可以根据需要自动调节流量和压力，使系统运行更加稳定和高效。
先导式顺序阀的主要用途包括以下几个方面：
1. 控制液压缸的运动：先导式顺序阀可以通过控制液压缸内部的油液流量和压力，从而实现对液压缸运动的精确控制。
在工业生产中，先导式顺序阀被广泛应用于各种机械设备和生产线上，如机床、冶金设备、挖掘机等。
2. 调节液压系统的流量：先导式顺序阀可以根据需要自动调节液体在管道中的流量大小，从而保证系统正常运行。
在工业生产中，由于不同设备或生产线所需的流量不同，因此需要使用不同类型和规格的先导式顺序阀来满足需求。
3. 控制液压系统的压力：先导式顺序阀可以根据需要自动调节液体在管道中的压力大小，从而保证系统正常运行。
在工业生产中，由于不同设备或生产线所需的压力不同，因此需要使用不同类型和规格的先导式顺序阀来满足需求。
4. 实现液压系统的自动控制：先导式顺序阀可以通过与其他自动控制
元件配合使用，实现对液压系统的自动控制。
在工业生产中，这种自
动控制方式被广泛应用于各种机械设备和生产线上，如自动化装配线、智能化物流系统等。
总之，先导式顺序阀是一种非常重要的液压元件，它可以帮助工业生
产实现高效、精确的液压控制。
随着科技的不断进步和应用领域的扩大，先导式顺序阀在未来将会有更加广泛和重要的应用前景。
液压控制阀顺序阀工作原理及应用
液压控制阀顺序阀工作原理及应用--------------------------------------------------------------------------------1工作原理：按工作原理和结构，顺序阀分直动式和先导式两类；按压力控制方式，顺序阀有内控和外控之分。
在顺序阀中装有单向阀，能通过反向液流的复合阀称为单向顺序阀。
一般说来，这种阀使用较多。
2功能及应用：顺序阀的基本功能是控制多个执行元件的顺序动作，根据其功能的不同，分别称为顺序阀、背压阀、卸荷阀和平衡阀。
顺序阀的性能与溢流阀基本相同，但由于功能的不同，对顺序阀还有其特殊的要求：（1）为了使执行元件准确实现顺序动作，要求顺序阀的调压精度高，偏差小；（2）为了顺序动作的准确性，要求阀关闭时内泄漏量小；（3）对于单向顺序阀，要求反向压力损失及正向压力损失值均应较小。
顺序阀的主要作用有：（1）控制多个元件的顺序动作；（2）用于保压回路；（3）防止因自重引起油缸活塞自由下落而做平衡阀用；（4）用外控顺序阀做卸荷阀，使泵卸荷；（5）用内控顺序阀作背压阀。
3生产顺序阀产品厂家：国内主要是榆次液压集团有限公司、北京华德液压集团有限公司、上海立新液压件厂等。
国外有美国Vickers、德国Rexroth等厂家。
4顺序阀的选用：顺序阀根据装配结构的不同，可以实现不同的回路功能，如溢流阀、顺序阀和平衡阀的功能。
顺序阀的启闭特性如果太差，则流量较大时一次压力过高，回路效率降低。
启闭特性带有滞环，开启压力低于闭合压力，负载流量变化时应予注意。
开启压力过低的阀，再压力低于设定压力时发生前漏，引起执行器误动作。
通过阀的流量远小于额定流量时，产生振动或其他不稳定现象。
此时要再回路上采取措施。
顺序阀_精品文档
顺序阀顺序阀（Sequence Valve）是控制系统中常见的一种阀门，用于按照指定的顺序控制流体在不同管道之间的流动。
顺序阀在工业自动化领域有着广泛的应用，并且在许多工程中起到了至关重要的作用。
本文将介绍顺序阀的基本原理、工作原理以及应用场景。
基本原理顺序阀的基本原理是根据输入信号的顺序打开和关闭不同管道上的阀门，从而控制流体的流动方向和流量。
顺序阀通常由电磁阀和气动执行机构组成，其中电磁阀根据输入信号的状态打开或关闭，并控制气动执行机构的动作。
气动执行机构则通过控制阀门的开闭来实现流体的顺序控制。
工作原理顺序阀的工作原理可以分为以下几个步骤：1.输入信号判断：顺序阀接收到输入信号后，首先会进行判断，判断输入信号的顺序是否符合预设的顺序要求。
如果输入信号的顺序正确，则继续执行下一步；如果顺序错误，则不触发任何动作。
2.电磁阀控制：一旦输入信号的顺序正确，顺序阀会通过控制电磁阀来打开或关闭不同管道上的阀门。
通过电磁阀的动作，顺序阀可以将流体引导到不同的管道中。
3.气动执行机构动作：当电磁阀打开或关闭相应的阀门后，顺序阀会通过气动执行机构实现阀门的开闭。
气动执行机构可以是气动缸、电动执行器等，通过控制阀门的动作，顺序阀可以实现不同管道之间流体的顺序控制。
应用场景顺序阀在工业自动化领域有着广泛的应用，常见的应用场景包括以下几个方面：1.流程控制：顺序阀可以用于控制工业生产线上的流程，按照指定的顺序引导流体在不同工序之间流动。
例如，在汽车制造中，顺序阀可以用来控制涂装、焊接、组装等工序中的流体传递。
2.液压系统：顺序阀在液压系统中的应用非常广泛。
通过控制液压系统中的顺序阀，可以实现液压缸的顺序控制，确保液压系统的正常运行。
3.给排水系统：在大型建筑物的给排水系统中，顺序阀可以用于控制不同水源之间的切换，确保正常供水和排水。
例如，在高层建筑的消防给水系统中，顺序阀可以用于切换备用水泵的启停。
4.能源系统：顺序阀在能源系统中也有重要的应用。
一种应用于变负载工况的新型顺序阀
是 内控 顺 序 阀还 是 外控 顺 序 阀 ， 控 制腔 只 有 一个 ， 其 即 与压 力 弹 簧 相对 的阀 芯 与 阀体 组 成 的控 制 腔 ，实 现 内
控或 者外 控 只是 改变 控制 油 的引 入途 径 。内一 外控顺 序
阀是 集 内控 和 外控 于一 体 ， 同时 具 有 内控 腔 和外 控腔 ，
一 ＋
出的流量 一部 分 回到油 箱 中 。在 工作 行 程 中 ， 建立起 只 负载 所需 的压力 ， 因此 转 化 为热 能 的 功率 较 少 ， 到液 直 压 缸运 动到 停止 位 ， 力 才 达到 溢 流 阀 的设定 值 ， 流 压 节
１ 结构 和工 作 原 理
顺 序 阀就 其 控 制方 式 说分 为 两 种 ：一 种 是 用顺 序 阀本 身进 口压 力 油 进行 控 制 的 ， 称为 内控顺 序 阀 ； 一 另 种 是用 外部 压力 油进 行控 制 的 ， 为外 控顺 序 阀 。无 论 称
收 稿 日期 ：０ ０ １ — １ ２ １－ ２ ０
Ａ ｅ Ｎ ｗ Ｌｏ ｄ ａ Ｄｅ ｎ ｅ ｃ ｐ ｅｓ ｒ Ｖａｖ ｐｅ ｄ ｎｔ Ｂａ ｋ ｒ ｓｕ ｅ ｌｅ
Ｙ ＡＮＧ Ｘｉｏ ｄ ｎ ａ— ｏ ｇ Ｚ ＨＯＵ Ｗｅ － ｅ ｉｋ
（ ｅ ｉｇ Ｂ ｉｎ Ｈｕ ｄ ｙ ｒｕｉ Ｉｄ ｓ ｉ ｒｕ ｏ，Ｌｄ，Ｂ ｉｎ ， １ １ ０ Ｃ ｉａ ｊ ａ ｅ Ｈ ｄａｌ ｎ ｕｔ ａ Ｇ ｏｐ Ｃ ． ｔ． ｅ ｉｇ ０ ５ ０ ｈｎ ） ｃ ｒｌ ｊ
Ｈｖ ｒ ｕ ｉ ｓＰ ｅ ｍａ ｉｓ＆ Ｓ ａ ｓＮｏ １２ １ ｄａ ｌ ｎ ｕ ｔ ｃ ｃ ｅ ｌ／ ． 的新型顺序 阀
杨 晓东 周 维科
（ 北京 华德 液压 工业 集 团有 限责 任公 司 ， 北京 １ １０ ） ０ ５ ０
顺序阀的工作原理及作用
顺序阀的工作原理及作用顺序阀是一种常用的工业控制元件，它的工作原理基于压力传感器和阀门的协同作用，能够实现对流体压力的控制。
顺序阀在液压系统中起到了至关重要的作用，本文将详细介绍顺序阀的工作原理及其作用。
我们来了解一下顺序阀的工作原理。
顺序阀由两部分组成：压力传感器和阀门。
压力传感器负责感知流体的压力变化，将这些信息传输给阀门。
阀门根据接收到的信号，调整阀口的开启程度，从而控制流体的流动。
当流体进入顺序阀时，压力传感器会检测流体的压力，并将这个信号传递给阀门。
阀门根据传感器的信号，判断流体的压力是否达到设定值。
如果达到设定值，阀门会打开，流体可以继续流动；如果未达到设定值，阀门会关闭，阻止流体继续流动。
顺序阀的作用在于控制流体的流动顺序和压力。
在液压系统中，往往需要按照一定的顺序来控制不同的执行器或液压元件的工作。
顺序阀可以根据设定的压力值，确保在达到一定压力后才能使下一个液压元件开始工作，从而实现流体的有序流动。
这对于一些需要依赖先后顺序的操作非常重要，例如液压机械中的顺序控制、液压升降平台的控制等。
顺序阀还可以用于控制流体的压力。
在液压系统中，不同的执行器或液压元件对流体的压力要求不同。
顺序阀可以根据设定的压力值，控制流体的压力达到要求后再传递给下一个元件，从而保证每个元件都能正常工作。
这对于液压系统的稳定运行非常重要，可以避免因压力过高或过低导致元件损坏或工作异常。
除了控制流体的流动顺序和压力，顺序阀还具有其他一些作用。
例如，它可以起到安全保护的作用。
当液压系统中的某个元件发生故障或压力异常时，顺序阀可以关闭阀门，阻止流体继续流动，从而避免更大的事故发生。
此外，顺序阀还可以用于流量调节和流量分配，根据不同的需求调整流体的流量。
顺序阀在工业控制领域有着广泛的应用。
它被广泛应用于机械设备、冶金设备、船舶装备等液压系统中，起到了关键的作用。
顺序阀的工作原理简单而可靠，可以根据实际需求进行调整和控制，具有较高的灵活性和可靠性。
顺序阀的工作原理和举例
顺序阀的工作原理和举例顺序阀是一种常用于流体控制系统中的阀门装置，其工作原理是通过控制流体的流动方向和流量大小来实现对系统中各个执行元件的顺序控制。
顺序阀通常由阀体、阀芯、弹簧、密封圈等部件组成。
在正常工作状态下，弹簧的作用下，阀芯处于关闭状态，阻止流体流动。
当控制信号输入时，通过驱动装置对阀芯施加力，克服弹簧的作用，使阀芯打开。
顺序阀的工作原理可以通过以下步骤来理解：1. 初始状态：弹簧将阀芯保持在关闭状态，在此状态下，阀体的两个孔道是隔断的，阀芯上的密封圈起到了封堵流体的作用。
2. 输入信号：当控制信号输入顺序阀时，通过驱动装置对阀芯施加力，克服弹簧的作用，使阀芯打开。
3. 流体通道：当阀芯打开后，阀体的两个孔道被连接，流体可以通过顺序阀流动。
4. 顺序控制：通过控制信号的输入和阀芯的状态，可以控制流体通过不同的通道，实现对系统中各个执行元件的顺序控制。
顺序阀的工作原理是实现流体的顺序控制，可以适用于各种工程与制造领域。
以下是一些顺序阀的典型应用举例：1. 液压系统中的顺序阀：顺序阀常用于液压系统中，用于控制液压缸的顺序运动。
例如，在起重机械中，通过控制顺序阀的开启和关闭，可以实现液压缸的顺序伸缩，从而完成高效的起重作业。
2. 气动系统中的顺序阀：顺序阀也广泛应用于气动系统中，用于控制气动元件的顺序动作。
例如，在自动化生产线中，通过控制顺序阀的开闭，可以实现自动装配机械手的顺序抓取和放置操作，提高生产效率。
3. 燃气热水器中的顺序阀：顺序阀也常用于燃气热水器等热能设备中，用于控制燃气、水流等的顺序流动。
例如，在燃气热水器中，顺序阀可用于控制燃气的进气和燃烧气体的排出，从而实现燃气的安全供应和热水的连续供应。
4. 水处理系统中的顺序阀：顺序阀还常用于水处理系统中，用于控制不同处理单元的顺序工作。
例如，在污水处理系统中，通过控制顺序阀的开闭，可以实现污水的脱水、沉淀、过滤等处理工序的顺序进行，提高水质的处理效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

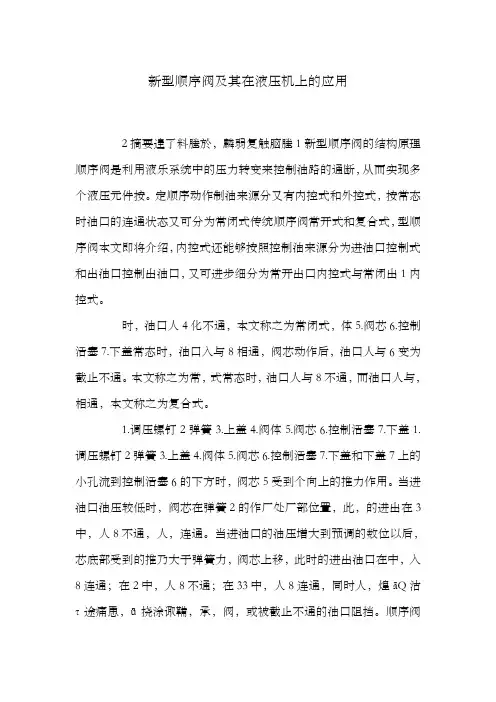

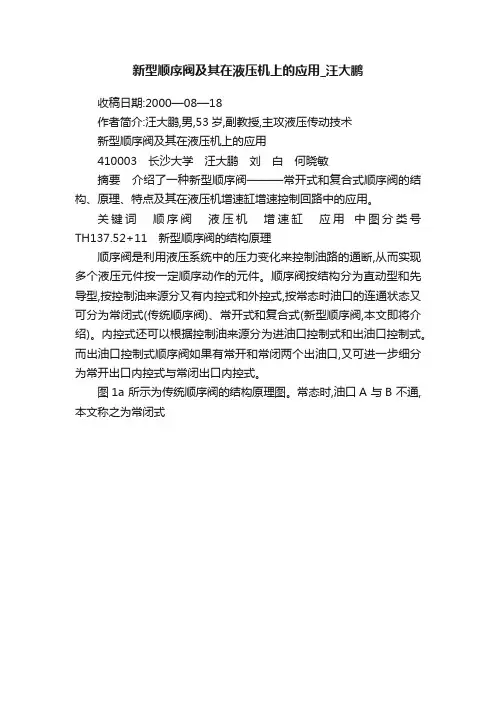

收稿日期:2000—08—18作者简介:汪大鹏,男,53岁,副教授,主攻液压传动技术新型顺序阀及其在液压机上的应用410003 长沙大学 汪大鹏 刘 白 何晓敏 摘要 介绍了一种新型顺序阀———常开式和复合式顺序阀的结构、原理、特点及其在液压机增速缸增速控制回路中的应用。
关键词 顺序阀 液压机 增速缸 应用 中图分类号 TH137.52+11 新型顺序阀的结构原理顺序阀是利用液压系统中的压力变化来控制油路的通断,从而实现多个液压元件按一定顺序动作的元件。
顺序阀按结构分为直动型和先导型,按控制油来源分又有内控式和外控式,按常态时油口的连通状态又可分为常闭式(传统顺序阀)、常开式和复合式(新型顺序阀,本文即将介绍)。
内控式还可以根据控制油来源分为进油口控制式和出油口控制式。
而出油口控制式顺序阀如果有常开和常闭两个出油口,又可进一步细分为常开出口内控式与常闭出口内控式。
图1a 所示为传统顺序阀的结构原理图。
常态时,油口A 与B 不通,本文称之为常闭式。
图1 常闭式直动型顺序阀及其图形符号1.调压螺钉 2.弹簧 3.上盖 4.阀体 5.阀芯 6.控制活塞 7.下盖图2a 所示为新型顺序阀的结构原理图之一。
常态时,油口A 与B 相通,阀芯动作后,油口A 与B 变为截止不通,本文称之为常开式。
图3a 所示为新型顺序阀的结构原理图之二。
常态时,油口A 与B 不通,而油口A 与C 相通,本文称之为复合式。
图2 常开式直动型顺序阀及其图形符号1.调压螺钉 2.弹簧 3.上盖 4.阀体 5.阀芯 6.控制活塞 7.下盖图3 复合式直动型顺序阀及其图形符号1.调压螺钉 2.弹簧 3.上盖 4.阀体 5.阀芯 6.控制活塞 7.下盖该三种顺序阀,当压力油由进油口A 经阀体424锻压机械 1/2001DOI :10.16316/j .issn .1672-0121.2001.01.015和下盖7上的小孔流到控制活塞6的下方时,阀芯5受到一个向上的推力作用。
当进油口油压较低时,阀芯在弹簧2的作用下处于下部位置,此时的进出油口:在图1a 中,A 、B 不通;在图2a 中,A 、B 连通;在图3a 中,A 、B 不通,A 、C 连通。
当进油口的油压增大到预调的数值以后,阀芯底部受到的推力大于弹簧力,阀芯上移,此时的进出油口:在图1a 中,A 、B 连通;在图2a 中,A 、B 不通;在图3a 中,A 、B 连通,同时A 、C 不通。
压力油就从连通的油口流过顺序阀,或被截止不通的油口阻挡。
顺序阀阀芯移动的压力可以用调压螺钉1来调节。
在这些阀中,控制活塞的直径很小,因而阀芯受到的向上推力不大,所以平衡弹簧就不需太硬,这样,可以使阀在较高的压力下工作(最大控制压力可达7MPa )。
先导型顺序阀(包括常开式和复合式)的结构原理与先导型溢流阀类似,区别在于顺序阀出口一般通向有压力的油路,故必须专设一泄油口,使先导阀的泄油流回油箱,否则将无法正常工作。
在顺序阀结构中(含常开式和复合式),当控制油直接引自进油口时(如图1a 、图2a 和图3a 所示通路情况),或当控制油直接引自出油口时(此处主要指复合式顺序阀),这种控制方式本文均称为内控;若控制压力油不是来自进出油口,而是从外部油路进入,这种控制方式则称为外控;当阀的泄油从泄油口流回油箱时,这种泄油方式称为外泄;当阀用出口接油箱时,泄油可经内部通道并入阀的出油口,以简化管路连接,这种泄油方式则称为内泄。
常闭式(传统)顺序阀及不同控泄方式的图形符号如图1b 所示。
为了绘图方便,对于常开式和复合式顺序阀及不同控泄方式,本文约定采用图2b 与图3b 所示图形符号(仿照传统顺序阀功能符号)分别表示。
其中:Ⅰ为进口内控外泄式顺序阀一般符号或直动型符号,Ⅱ为外控内泄或外泄顺序阀一般符号或直动型符号,Ⅲ为进口内控外泄式先导型顺序阀符号,Ⅳ为常开出口内控内泄式顺序阀符号,Ⅴ为常闭出口内控外泄式顺序阀符号。
对于图1a 、图2a 和图3a 所示顺序阀,将下盖旋转90°安装,并打开外控口X 的堵头,就可使内控式变成外控式;对于图3a 所示复合式顺序阀,若将下盖反向转90°,使下盖上的f 孔与阀体4上的d 孔连通,或将下盖旋转180°,使下盖上的f 孔与阀体4上的e 孔接通安装,就可使顺序阀由进口内控式变为出口内控式;同样,若将上盖旋转安装,并堵塞外泄口Y ,就可使外泄式变为内泄式。
2 新型顺序阀在液压机增速缸增速回路中的应用新型顺序阀的用途与传统顺序阀一样,应用十分广泛,为了缩短篇幅,本文仅以液压机中增速缸增速回路为例,简要介绍它的应用。
图4a 为教材中常介绍的、传统中小型卧式液压机增速缸增速控制回路原理图。
而图4b 则为用一个常闭出口内控复合式顺序阀代替原图中二位二通电磁阀4和液控单向阀7后的增速缸的新控制回路。
图4 增速缸增速回路1.泵2.换向阀3.溢流阀4.二通阀5.缸体6.活塞7.液控单向阀8.复合式顺序阀众所周知,增速缸是一种复合缸(图4),其活塞内含有柱塞缸,中空的柱塞又和增速缸缸体固连。
当换向阀2的左位接入系统工作时,泵输出的压力油先进入工作面积小的柱塞缸内,使活塞快进;增速缸Ⅰ腔内出现真空,在图4a 中便通过单向阀7、而图4b 中则通过复合式顺序阀8向Ⅰ腔补油,实现快进。
活塞快进结束转为工进时,系统油压上升,在图4b 中,复合式顺序阀8控制口压力也上升,使阀芯动作,阀口切换;在图4a 中,是使电磁铁3YA 通电,二位二通阀4的右位接入系统工作;这时压力油同时进入增速缸Ⅰ腔和Ⅱ腔,因工作面积增大,便获得了大推力和低速度,实现了工进。
换向阀2的右位接入系统工作时,压力油进入工作面积甚小的Ⅲ腔。
此时,在图4a 中,同时打开液控单向阀7回油,而在图4b 中,由于复合式顺序阀控制油口通油箱,控制压力降为零而阀芯复位,复合顺序阀8处于常态位置。
Ⅰ腔的油液,在图4a 中可通过打开液控单向阀7回油,在图4b 中则通过复位后复合式顺序阀8流入油箱。
由于Ⅲ腔有效工作面积小,从而实现了快退。
在图4a 中,三位阀切换到中位后,油泵的油经溢流阀3溢流,增速缸停止运动。
在图4b 中,换向25锻压装备———新型顺序阀及其在液压机上的应用阀虽采用的是二位阀,但同样可实现图4a 的功能:二位阀右位(常态位)切入系统工作后,活塞向左快退,活塞左退到极限位置,即活塞停止运动后,系统油压上升,溢流阀3打开,油泵的油也经溢流阀3流回油箱。
3 增速缸新控制回路的特点(1)从上可见,采用复合式顺序阀的新控制回路,完全可以实现增速缸的增速控制动作循环。
(2)新回路中,一个复合式顺序阀,完全取代了传统回路中的一个二位二通换向阀和一个液控单向阀,回路元件减少。
(3)新回路采用二位四通电磁换向阀替代传统回路中的三位四通电磁阀,元件简化,造价降低。
(4)新回路中控制元件动作的电磁铁数目减少(新回路只用了一个,传统回路中却有三个),回路(包括电路和油路)连接简单,可靠性得到提高。
参考文献1 章宏甲,黄 谊.液压传动.北京:机械工业出版社,1993.2 丁树模,姚如一.液压传动.北京:机械工业出版社,1996.3 丁树模,周骥平.液压传动.北京:机械工业出版社,1998.4 俞启荣.机床液压传动.北京:机械工业出版社,1984.收稿日期:2000—07—24作者简介:闵显文,男,32岁,工程师锌合金镶嵌固体自润滑轴套在平锻机上的应用442052 东风汽车公司锻造厂 闵显文110025 沈阳重型机器厂 丁合亭 摘要 介绍了锌合金镶嵌固体自润滑剂的轴套在9MN 平锻机摆杆部位应用的情况。
