Mawell平行板电容器D仿真实例

实验要求：
综合训练项目一：平板电容器电场仿真计算2D仿真
目的和要求：加强对静电场场强、电容、电场能量的理解，应用静电场的边界条件建立模拟的静态电场，解决电容等计算问题；提升学生抽象思维能力、提高利用数学工具解决实际问题的能力。

成果形式：仿真过程分析及结果报告。

用Ansoft Maxwell软件计算电场强度，并画出电压分布图，计算出单位长度电容，和电场能量，并对仿真结果进行分析、总结。

将所做步骤详细写出，并配有相应图片说明。

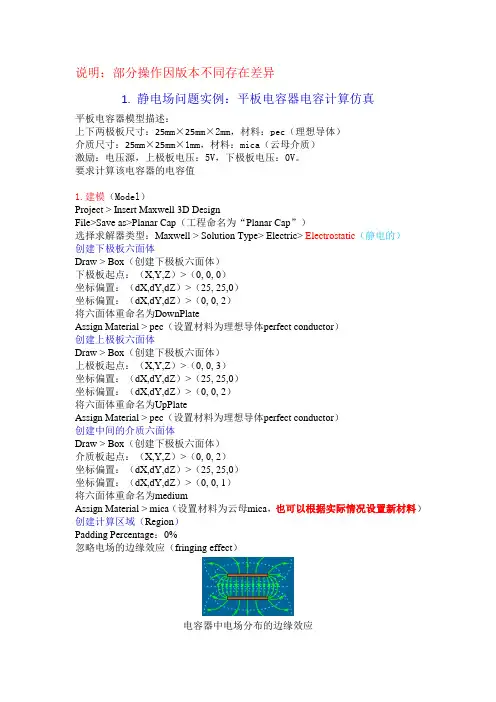

一、平行板电容器描述
上下两极板尺寸：20*2（mm）
材料：pec（理想导体）
介质尺寸：20*6（mm）
材料：mica（云母）
激励：电压源
上极板电压：5V
下极板电压：0V
二、仿真步骤
1、建模
Project > Insert Maxwell 2D Design File>Save as>Planar Cap（工程命名为“Planar Cap”）
选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic （静电的）
创建下极板六面体Draw > Rectangle（创建下极板长方形）
将六面体重命名为DownPlate
大小：20*2（mm）
Assign Material > pec（设置材料为理想导体perfect conductor）
创建上极板六面体Draw > Rectangle（创建上极板六面体）
大小：20*2（mm）
将六面体重命名为UpPlate
Assign Material > pec（设置材料为理想导体perfect conductor）
创建中间的介质六面体Draw > Rectangle（创建中间介质六面体）
大小：20*6（mm）
将六面体重命名为medium
Assign Material > mica（设置材料为云母mica）
创建计算区域（Region） Padding Percentage：60%
设置完图片如下图：
2、设置激励（Assign Excitation）
选中上极板UpPlate,
Maxwell 2D> Excitations > Assign >Voltage > 5V
选中下极板DownPlate,
Maxwell 2D> Excitations > Assign >Voltage > 0V
3、设置计算参数（Assign Executive Parameter）
Maxwell 2D > Parameters > Assign > Matrix > Voltage1, Voltage2
4、设置自适应计算参数（Create Analysis Setup）Maxwell 2D > Analysis Setup > Add Solution Setup
5、Check & Run
6、查看结果
Maxwell 2D > Reselts > Solution data > Matrix 电容值：
7、查看能量分布图
Region>fields>voltage>Allobjects>Done
三、结果分析与计算
电容的结果为
平板式电容计算公式：C=εr*S/4πkd式中：电容C，单位F；相对介电常数；ε云母介电常数~×10（-12方）单位F/m；面积S，单位平方米；极板间距d，单位米。

C=*10^-12 *20*20/(4***10^9*6)= 与仿真值接近电场能量图：
电压分布图：
场强分布图：
四、心得体会
1、这个实验是用利用Maxwell?2D电磁场分析软件对平行板电容器进行分析。

通过这次实验，掌握了Maxwell?2D这个软件的基本操作知识，但是对一些复杂的操作和软件的部分功能还并未熟悉，需要多加练习。

而且这个软件对解决一些较难求解的静磁场有很大帮助，所以又必要进一步学习。

?
2、实验前需要先熟悉这个软件的基本操作知识，这样利用软件解决具体问题的时候会容易很多。

这个实验就是这样，如果不看前面的基本操作，直接去做后面的实验，实验很难做出来。

而熟悉过基本操作知识之后，实验很简单。

?
3、利用这个软件解决静磁场的问题不仅简单，而且可以直接观察出场的分布图形，很直观，便于理解。

?。
