网架抽检规范条文及说明
钢网架检测内容
钢网架检测主要有以下几个方面的内容：一、焊接球节点1、焊缝检验：采用超声波检测内部缺陷，依据《钢结构超声波探伤及质量分级法》JG/T203-2007.焊缝质量等级应达到设计要求，设计无要求时，应符合GB50205－2001二级质量标准。
检验数量以同规格成品球焊缝每300只为一批，每批抽取3只。
2、承载力检验：按设计采用的钢管与焊接球焊接成试件，进行单向轴心受拉和受压检验。
每个工程取受力最不利的节点以600只为一批，每批取3只为一组随机抽检。
二、螺栓球节点：1、螺栓球表面检查：每种规格抽查5％，不少于5只，用10倍放大镜目测，或采用磁粉，渗透探伤检查，表面严禁出现过烧、裂纹等缺陷。
2、螺栓球螺栓孔抗拉强度检验成品球与高强螺栓配合对最大螺孔进行抗拉强度检验，以螺栓螺纹被剪断时的荷载作为螺栓球的极限承载力值。
每个工程取受力最不利的节点以600只为一批，每批取3只为一组随机抽检。
三、高强度螺栓1、表面硬度检验：GB50205-2001要求跨度40m以上，建筑安全等级为一级的网架螺栓必须进行表面硬度检测。
用洛氏硬度计进行检测。
8.8s级硬度为21－2910.9s级硬度为32－36每种规格检测8只四、杆件1、杆件连接焊缝检验：杆件与封板或锥头的对接焊缝采用超声波检测内部缺陷，依据《钢结构超声波探伤及质量分级法》JG/T203-2007.焊缝质量等级应达到设计要求，设计无要求时，应符合GB50205－2001二级质量标准。
检验数量每种杆件抽检5％，不少于5根。
2、杆件承载力检验：杆件与封板或锥头的焊缝进行抗拉强度检验，检验宜取受力最不利的杆件，检验数量按同规格杆件每300根为一批，每批抽检3根。
3.杆件涂层厚度检验：按杆件，节点数各抽查5％，同类构件不少于3件。
网架检测方案
网架结构检测方案一、检测对象：1、焊接球节点；2、螺栓球节点；3、焊接钢板节点；4、杆件；5、网架结构安装；6、油漆、防腐、防火涂层；二、主要检测依据《钢结构设计规范》 =《钢网架螺栓球节点》《钢网架焊接空心球节点》《钢结构工程施工及验收规范》《钢焊缝手工超声波探伤方法和探伤结果》《网架结构工程质量检验评定标准》《焊接球节点钢网架焊缝超声波探伤方法及质量分级方法》《螺栓球节点钢网架焊缝超声波探伤方法及质量分级方法》工程设计图纸和相关技术规范、规程等三、具体检测项目、数量和方法（一）、焊接球节点1、原材料检验：观察检查和检查出厂合格证、试验报告，有异议时抽样复检，抽样数量按原材料标准抽取。
2、焊缝检验：检查数量：同规格的成品球的焊缝以每300只为一批（不足300只得工程，按一批计），每批随机抽取3只，都符合质量标准为合格；如其中有一只不合格，则加倍取样检验，当六只都符合质量标准时方可认为合格。
检验方法：超声波探伤或检查出厂合格证3、单向轴心受压和受拉承载力检验：检查数量：每个工程可取受力最不利的球节点以600只为一批，不足600只仍按一批计，每批取3只为一组随机抽检。
检验方法：用拉力、压力试验机或相应的加载试验装置。
现场检查产品试验报告和合格证对于安全等级为一级、跨度40m以上公共建筑所采用的网架结构，以及对质量有怀疑是，现场必需进行复验。
4、焊接球表面：检查数量：按各种规格节点抽查5%，但每种不少于5件检查方法：用弧形套模，钢尺目测检查。
5、成品球壁厚减薄量检查数量：按各种规格节点抽查5%，但每种不少于5件检查方法：用超声波测厚仪，现场复检。
（二）、螺栓球节点（1）螺栓球：1、原材料：观察检查和检查出厂合格证、试验报告，有异议时抽样复检，抽样数量按原材料标准抽取。
2、螺栓球过烧、裂纹及隐患检查数量：每种规格抽查5%，且不少于5只，一旦发现裂纹，则应逐个检查。
检验方法：用十倍放大镜目测或用磁粉探伤等其他有效方法。
网架构件抽检内容
精心整理网架构件加工抽检内容一、原材料进场试验1.钢材材质必须符合设计要求，如无出厂合格证或有怀疑时，必须按现行国家标准《钢结构工程施工及验收规范》GBJ205的规定进行机械性能试验和化学分析，经证明符合标准和设计要求后方可使用。
混凝土质量应符合现行国家标准《混凝土结构工程施工及验收规范》GBJ204的要求。
2.本工程建筑结构安全等级为二级，其大跨度钢网架主要受力构件所采用的钢材应进行抽样复验,其复验结果应符合现行国家产品标准和设计要求全数检查复验报告。
3.网架结构制作与拼装中的对接焊缝应符合现行国家标准《钢结构工程施工及验收规范》GBJ205规定的二级质量检验标准的4.300mm5.(1) (2) (3)6. (1) (2) (3) (4)7.伤。
焊缝质量等级分为一、二、三级,原则上一级、二级焊缝为全熔透焊,需进行探伤,三级焊缝为非熔透焊或角焊缝不进行探伤检验。
本工程中主要受力构件如：管与锥头对接焊缝为二级焊缝，角焊缝和非熔透焊缝按三级焊缝检查。
焊缝不同质量级别的检查方法见下表：焊缝内部缺陷超声波探伤,根据现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345的规定:检验等级为A、B、C 三级,A级最低,C级最高,B级(一般)原则上采用斜探头在焊缝的单面双侧或双面单侧进行。
评定等级分为Ⅰ、Ⅱ、Ⅲ级,一级二级焊缝需要进行焊缝内部缺陷检验,其评定等级分别对应为Ⅰ或Ⅱ级为合格,探伤比例的计数方法为：(1)对于工厂制作焊缝,应按每条,、20%检查数量每种规格抽查5%，且不小于5只。
三、螺栓球节点１．螺栓球用于制造螺栓球节点的钢材必须符合设计规定及相应材料的技术条件和标准。
观察检查和检查出厂合格证、试验报告，有怀疑时应抽样复查。
螺栓球严禁有过烧、裂纹及隐患。
每种规格抽查5%，且不少于5只，一旦发现裂纹，则逐个检查。
用10倍放大镜目测或用磁粉探伤等其它有效方法。
螺纹尺寸必须符合国家标准«普通螺纹基本尺寸»GB197-81中6H及精度的规定。
网架结构工程现场抽检方案

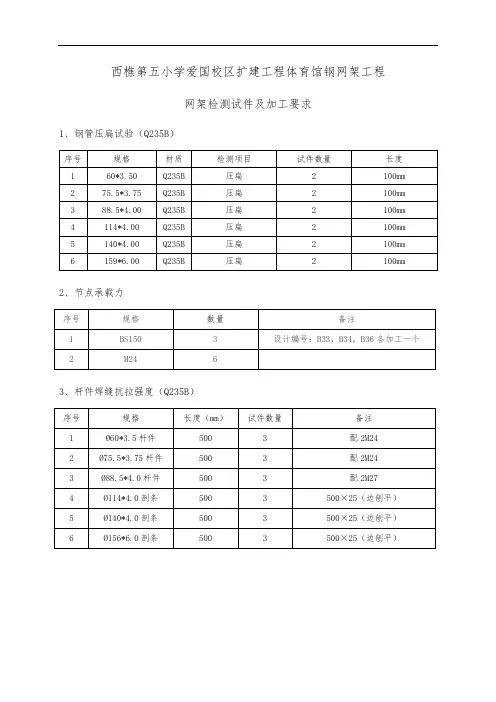

140*4.00
Q235B
压扁
2
100mm
6
159*6.00
Q235B
压扁
2
100mm
2、节点承载力
序号
规格
数量
备注
1
BS150
3
设计编号：B33，B34，B36各加工一个
2
M24
6
3、杆件焊缝抗拉强度（Q235B）
序号
规格
长度（mm）
试件数量
备注
1
Ø60*3.5杆件
500
3
配2M24
2
Ø75.5*3.75杆件
西樵第五小学爱国校区扩建工程体育馆钢网架工程
网架检测试件及加工要求
1、钢管压扁试验（Q235B）
序号
规格
材质
检测项目
试件数量
长度
1
60*3.50
Q235B
压扁
2
100mm
2
75.5*3.75
Q235B
压扁
2Hale Waihona Puke 100mm388.5*4.00
Q235B
压扁
2
100mm
4
114*4.00
Q235B
压扁
2
100mm
500
3
配2M24
3
Ø88.5*4.0杆件
500
3
配2M27
4
Ø114*4.0剖条
500
3
500×25（边刨平）
5
Ø140*4.0剖条
500
3
500×25（边刨平）
6
Ø156*6.0剖条
500
3
500×25（边刨平）
钢网架检验及验收标准
中华人民共和国行业标准钢网架检验及验收标准 JGJ 91Inspection and acceptance standardFor steel space grid structures本标准与和配合使用。
1 主题内容和适用范围本标准规定了钢网架结构产品的出厂检验、型式检验及产品验收。
本标准适用于钢网架结构产品的质量检验与验收。
2 引用标准GB2828逐批检查计数抽样程序及抽样表GBJ205钢结构工程施工及验收规范3 检验规则o检验分类产品检验分为出厂检验和型式检验两类。
o检验项目分为主要检查项目和一般检查项目两种。
主要检查项目列于表1，在和技术要求中除列入表1者外均为一般检查项目。
产品名称主要检查项目①坡②口硬度要求平行度垂直度同轴度铣面与中心距离相邻夹角裂纹长度厚度焊缝探伤壁厚减薄量对口错边量钢管初弯曲螺栓球△△△△△高强度螺栓△△△封扳或锥头△△△套筒△△△焊接空心球△△△△杆件△△△△△△注：①表中带“△”者表示应检验项目；②对于焊接空心球系指半球坡口，封板或锥头系指与钢管焊接处接口，杆件系指钢管端部坡口。
出厂检查表2检查项目检查水平合格质量水平批量范围样本样本大小合格判定数不合格判定数n1n2主要检查项目一般检查水平Ⅰ151～280第一82第二812281～500第一1303第二1334501～1200第一2013第二20451201～3200第一322 5第二32673201～10000第一503 6第二5091010001～35000第一8059 第二801213一般检查项目一般检查水平Ⅰ～一般检查水平Ⅰ151～280 第一8 0 3 第二8 3 4 281～500 第一13 1 3 第二13 4 5 501～1200 第一20 2 5 第二20 6 7 1201～3200 第一32 3 6 第二32 9 10 3201～10000 第一50 5 9 第二50 12 13 10001～35000 第一80 7 11 第二80 18 193.3.1 出厂检验按表1主要检查项目检验。
钢网架结构质量验收规范
钢网架结构质量验收规范1. 引言钢网架结构是一种常见的轻型结构，具有重量轻、强度高、施工方便等特点，在建筑、体育场馆、工业厂房等领域得到广泛应用。
为确保钢网架结构的质量，避免安全隐患，进行质量验收是必要的。
本文档旨在制定钢网架结构质量验收规范，以保证工程的质量和安全。
2. 验收前准备在进行钢网架结构质量验收之前，需要做以下准备工作：•确保验收人员具备相关的专业知识和经验；•准备验收表格和记录表，以便记录验收结果和问题；•熟悉施工图纸和相关技术文件，对结构设计要求有清晰理解；•确保待验收的钢网架结构完成施工，并已进行必要的试验和检测。
3. 验收内容钢网架结构质量验收的内容包括但不限于以下几个方面：3.1 材料验收根据设计要求，对钢网架结构所使用的材料进行验收，主要包括钢材、连接件、涂料等。
验收应检查材料的质量证明文件、外观质量、尺寸规格等，并进行必要的检测。
3.2 构件和构配件验收对已完成的构件和构配件进行验收，主要包括钢管、钢板、螺栓连接件、焊接接头等。
验收应检查构件和构配件的尺寸、连接方式、焊接质量等，并核对其与设计图纸的一致性。
3.3 焊接工艺验收焊接是钢网架结构中常用的连接方式，其质量直接影响结构的安全性和稳定性。
焊接工艺验收应检查焊缝的质量是否符合设计要求，包括焊缝的尺寸、焊缝的形状、焊接材料的选择和使用、焊接质量等。
3.4 表面处理验收钢网架结构的表面处理通常包括除锈和防腐处理。
验收应检查表面处理的质量、涂层的厚度和附着力是否符合要求。
3.5 完工清理验收完成钢网架结构的施工后，应进行完工清理验收。
验收应检查施工现场的卫生情况、材料堆放是否符合规范、防腐涂层是否完好等。
4. 验收方法钢网架结构质量验收可以采用以下方法：•目测验收：通过目测和比较，对钢网架结构的各项质量特征进行判断和检查。
•尺寸测量：使用测量工具对构件的尺寸进行测量，与设计图纸进行比对。
•检测方法：根据设计要求和相关技术标准，对钢网架结构进行必要的检测，如拉力测试、压力测试等。
网架结构工程质量检验评定标准
网架结构工程质量检验评定标准目录第一章总则第二章焊接球节点第三章螺栓球节点第一节螺栓球第二节高强度螺栓第三节封板、锥头、套筒第四章焊接钢板节点第五章杆件第六章网架结构安装第七章油漆、防腐、防火涂装工程第一章总则第1.0.1条为加强对网架结构制造及安装质量的管理，开展对网架结构工程质量的检验及评定，特制定本标准。
第条本标准适用于工业与民用建筑网架结构工程中各分项工程的质量检验评定。
本标准包括节点与杆件的制作、网架安装及油漆、防腐、防火涂装等分项工程。
分项工程的检验评定结果参与主体分部工程的质量等级评定。
第条本标准是根据国家标准《建筑安装工程质量检验评定统一标准》GBJ300—88、行业标准《网架结构设计与施工规程》JGJ7—91制定的。
在进行网架结构质量检验评定时尚应遵守国家标准《建筑工程质量检验评定标准》GBJ301—88、现行国家标准《钢结构工程施工及验收规范》GBJ205、行业标准《螺栓球节点网架》—91、《焊接球节点网架》JGJ75、2—91及其它有关标准的规定。
第条分项工程的质量等级评定应符合下列规定：一、合格：1.保证项目必须符合相应质量检验评定标准的规定；2.基本项目抽检的处（件）应符合相应质量检验评定标准合格栏的规定；3.允许偏差项目抽检的点数中，有70%及其以上的实测值应在相应质量检验评定标准的允许偏差范围内。
二、优良：1.保证项目必须符合相应质量检验评定标准的规定；2.基本项目每项抽检的处（件）应符合相应质量检验评定标准合格栏的规定；其中50%及其以上的处（件）符合优良规定，该项即为优良；优良项数应占检验项数50%及其以上。
3.允许偏差项目抽检的点数中，有90%及其以上的实测值应在相应质量检验评定标准的允许偏差范围内。
第条对于网架的节点和杆件的制造及安装由同一个单位负责完成的网架结构工程的整体质量等级评定，应符合下列规定：一、合格：所含分项工程的质量全部合格；二、优良：所含分项工程的质量全部合格，其中50%及其以上为优良。
网架工程施工验收规范
网架工程施工验收规范一、前言网架工程是建筑工程中的一种重要形式，它具有结构稳定、受力均匀、施工速度快等特点。
为了保证网架工程的施工质量，确保工程的安全和使用寿命，制定本验收规范。
本规范适用于各类建筑物的网架工程施工验收。
二、材料验收1. 网架材料应符合国家相关标准和设计要求，应有出厂质量证明书和检验报告。
2. 网架杆件应采用符合规定的钢材，其材质、规格、长度应符合设计要求。
3. 网架节点应采用焊接或螺栓连接，连接强度应符合设计要求。
4. 网架涂装应符合设计要求，涂层应均匀、完整，无明显缺陷。
三、施工验收1. 施工前应编制施工组织设计，明确施工工艺、施工顺序、安全措施等。
2. 施工过程中应严格按照施工组织设计进行，确保施工安全、质量。
3. 网架杆件的安装应符合设计要求，节点连接应牢固，焊接应符合焊接工艺规程。
4. 网架的变形值应符合设计要求，必要时应进行调整。
5. 网架涂装应符合设计要求，涂层应均匀、完整，无明显缺陷。
6. 网架工程验收应由施工单位、监理单位、建设单位共同参加，验收合格后方可投入使用。
四、验收标准1. 网架杆件的安装应准确，偏差应符合设计要求。
2. 网架节点连接应牢固，焊接应饱满，无裂纹、气孔等缺陷。
3. 网架的变形值应符合设计要求，不得大于允许值。
4. 网架涂装应均匀、完整，无明显缺陷，涂层厚度应符合设计要求。
五、验收程序1. 施工单位应按照设计要求完成网架工程施工，并向监理单位提出验收申请。
2. 监理单位应组织施工单位、建设单位进行验收，并对验收过程进行监督。
3. 验收组应按照本规范的要求，对网架工程进行现场检查，并听取施工单位的技术介绍。
4. 验收组应根据检查结果，对网架工程进行评分，并提出整改意见。
5. 施工单位应按照验收组的整改意见进行整改，并重新提交验收申请。
6. 监理单位应再次组织验收组进行验收，直至满足设计要求。
六、验收结论1. 网架工程验收合格应满足以下条件：（1）材料验收合格；（2）施工质量符合设计要求；（3）网架变形值在允许范围内；（4）涂装质量符合设计要求。
钢结构(网架)工程施工质量控制相关规范(标准)条文规定
钢结构（网架）工程施工质量控制相关规范（标准）条文规定一、《建筑工程施工质量验收统一标准》GB50300—20013.0.3 建筑工程施工质量应按下列要求进行验收：1 建筑工程质量应符合本标准和相关专业验收规范的规定。
2 建筑工程施工应符合工程勘察、设计文件的要求。
3 参加工程施工质量验收的各方人员应具备规定的资格。
4 工程质量的验收均应在施工单位自行检查评定的基础上进行。
5 隐蔽工程在隐蔽前应由施工单位通知有关单位进行验收，并应形成验收文件。
6 涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测。
7 检验批的质量应按主控项目和一般项目验收。
8 对涉及结构安全和使用功能的重要分部工程应进行抽样检测。
9 承担见证取样检测及有关结构安全检测的单位应具有相应资质。
10 工程的观感质量应由验收人员通过现场检查，并应共同确认。
说明： 3.0.3 本条提出了建筑工程质量验收的基本要求，这主要是：参加建筑工程质量验收各方人员应具备的资格；建筑工程质量验收应在施工单位检验评定合格的基础上进行；检验批质量应按主控项目和一般项目进行验收；隐蔽工程的验收；涉及结构安全的见证取样检测；涉及结构安全和使用功能的重要分部工程的抽样检验以及承担见证试验单位资质的要求；观感质量的现场检查等。
5.0.6 当建筑工程质量不符合要求时，应按下列规定进行处理：1 经返工重做或更换器具、设备的检验批，应重新进行验收。
2 经有资质的检测单位检测鉴定能够达到设计要求的检验批，应予以验收。
3 经有资质的检测单位检测鉴定达不到设计要求、但经原设计单位核算认可能够满足结构安全和使用功能的检验批，可予以验收。
4 经返候船或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术处理方案和协商文件进行验收。
说明：5.0.6 本条给出了当质量不符合要求时的处理办法。
一般情况下，不合格现象在最基层的验收单位-检验批时就应发现并及时处理，否则将影响后续检验批和相关的分项工程、分部工程的验收。
钢网架检验及验收标准
钢网架检验及验收标准 Final revision by standardization team on December 10, 2020.中华人民共和国行业标准钢网架检验及验收标准 JGJ 75.3 91Inspection and acceptance standardFor steel space grid structures本标准与JGJ75.1和JGJ75.2配合使用。
1 主题内容和适用范围本标准规定了钢网架结构产品的出厂检验、型式检验及产品验收。
本标准适用于钢网架结构产品的质量检验与验收。
2 引用标准GB2828逐批检查计数抽样程序及抽样表GBJ205钢结构工程施工及验收规范3 检验规则o 3.1 检验分类产品检验分为出厂检验和型式检验两类。
o 3.2 检验项目分为主要检查项目和一般检查项目两种。
主要检查项目列于表1，在JGJ75.1和JFJ7.2技术要求中除列入表1者外均为一般检查项目。
产品名称主要检查项目①坡②口硬度要求平行度垂直度同轴度铣面与中心距离相邻夹角裂纹长度厚度焊缝探伤壁厚减薄量对口错边量钢管初弯曲螺栓球△△△△△高强度螺栓△△△封扳或锥头△△△套筒△△△焊接空心球△△△△杆件△△△△△△注：①表中带“△”者表示应检验项目；②对于焊接空心球系指半球坡口，封板或锥头系指与钢管焊接处接口，杆件系指钢管端部坡口。
3.3 出厂检查表2检查项目检查水平合格质量水平批量范围样本样本大小合格判定数不合格判定数n1n2主要检查项一般检查水4.0151～280第一8 0 2第二8 1 2281～500第一13 0 3第二13 3 4501～1200第一20 1 3第二20 4 51201～3200第一32 2 5第二32 6 73201～10000 第一50 3 6目平Ⅰ第二50 9 10 10001～35000第一80 5 9第二80 12 13一般检查项目一般检查水平Ⅰ6.5～一般检查水平Ⅰ6.5151～280第一803第二834281～500第一1313第二1345501～1200第一2025第二～3200第一3236第二～10000第一5059第二～35000第一80711第二8018193.3.1 出厂检验按表1主要检查项目检验。
最新网架结构工程质量检验评定标准资料
网架结构工程质量检验评定标准目录第一章总则第二章焊接球节点第三章螺栓球节点第一节螺栓球第二节高强度螺栓第三节封板、锥头、套筒第四章焊接钢板节点第五章杆件第六章网架结构安装第七章油漆、防腐、防火涂装工程第一章总则第1.0.1条为加强对网架结构制造及安装质量的管理，开展对网架结构工程质量的检验及评定，特制定本标准。
第1.0.2条本标准适用于工业与民用建筑网架结构工程中各分项工程的质量检验评定。
本标准包括节点与杆件的制作、网架安装及油漆、防腐、防火涂装等分项工程。
分项工程的检验评定结果参与主体分部工程的质量等级评定。
第 1.0.3条本标准是根据国家标准《建筑安装工程质量检验评定统一标准》GBJ300—88、行业标准《网架结构设计与施工规程》JGJ7—91制定的。
在进行网架结构质量检验评定时尚应遵守国家标准《建筑工程质量检验评定标准》GBJ301—88、现行国家标准《钢结构工程施工及验收规范》GBJ205、行业标准《螺栓球节点网架》JGJ75.1—91、《焊接球节点网架》JGJ75、2—91及其它有关标准的规定。
第1.0.4条分项工程的质量等级评定应符合下列规定：一、合格：1.保证项目必须符合相应质量检验评定标准的规定；2.基本项目抽检的处（件）应符合相应质量检验评定标准合格栏的规定；3.允许偏差项目抽检的点数中，有70%及其以上的实测值应在相应质量检验评定标准的允许偏差范围内。
二、优良：1.保证项目必须符合相应质量检验评定标准的规定；2.基本项目每项抽检的处（件）应符合相应质量检验评定标准合格栏的规定；其中50%及其以上的处（件）符合优良规定，该项即为优良；优良项数应占检验项数50%及其以上。
3.允许偏差项目抽检的点数中，有90%及其以上的实测值应在相应质量检验评定标准的允许偏差范围内。
第1.0.5条对于网架的节点和杆件的制造及安装由同一个单位负责完成的网架结构工程的整体质量等级评定，应符合下列规定：一、合格：所含分项工程的质量全部合格；二、优良：所含分项工程的质量全部合格，其中50%及其以上为优良。
网架抽检规范条文及说明
网架构件抽检规范条文说明1．杆件与封板或锥头的抗拉强度检测(1)GB50205-2001规定：无要求(2)JGJ78-91第5.0.3条规定：钢管杆件与封板或锥头的焊缝应进行抗拉强度试验，其承载能力检验系数满足附录一规定的要求。
检查数量：取受力最不利的杆件，以同规格杆件300根为一批，每批取3根为一组随机抽查，不足300根仍按一批计。
检验方法：生产厂用拉力试验机检验。
现场应检查试验报告及合格证。
2、杆件焊缝质量检测1、GB50205-2001第5.2.4条规定：网架结构焊缝探伤应按现行国家标准《螺栓球节点钢网架超声波探伤方法及质量分级法》JG/T3034.2-1996的规定执行。
注：①《螺栓球节点钢网架超声波探伤方法及质量分级法》JG/T3034.2-1996第7.2条规定：焊缝的全面检查或抽查比例，应根据GB50205和JGJ7的规定进行。
对大、中跨度网架必须抽取拉杆焊缝的20%数量进行检验。
②《网架结构设计与施工规程》JGJ7—91第5.2.8条规定：对大、中跨度钢管网架的拉杆与球的对接焊缝，应作无损探伤检验，其抽样数不少于焊口总数的20%，取样部位由设计单位与施工单位协商确定，质量标准应符合现行国家标准《钢结构工程施工质量验收规范》GB50205所规定的二级焊缝的要求。
(2)JGJ78-91第5.0.2条规定：钢管杆件与封板、锥头的连接必须按设计要求进行焊接；当要求按等强度连接时，焊缝质量标准必须符合现行国家标准《钢结构施工及验收规范》GBJ205二级质量标准。
检查数量：每种杆件抽测5%，且不少于5件。
检验方法：超声无损检验。
第6.0.2条焊接节点网架总拼完成后，所有焊缝必须进行外观检查，并作出记录。
对大中跨度钢管网架的拉杆与球的对接焊缝，必须作无损探伤检验。
焊缝质量标准必须符合本标准第5.0.2的规定。
检查数量无损探伤检验抽样不少于焊口总数的20%，取样部位由设计单位与施工单位协商确定。
钢网架制作工程质量标准及检验方法
钢网架制作工程质量标准及检验方法
1检查数量:
主控项目
1)第1项：应全数检查。
2)第2项：每种规格抽查5%,且不应少于5只。
3)第3项：每一规格按数量抽查5%,且不应少于3个。
4)第4项：每种规格抽查5%,且不应少于10只。
5)第5项、第6项：按钢构件数量抽查10%,且不应少于3件。
一般项目
6)第1项：每一品种、规格的钢板抽查5处。
7)第2项：每种规格抽查5%,且不应少于5只。
8)第3项〜第8项：每种规格抽查5%,且不应少于3只。
9)第9项〜第13项：每种规格按数量抽查5%,且不应少于3个。
10)第14项〜第16项：每种规格抽查10%,且不应少于5根。
2质量标准和检验方法:。
钢网架检验及验收标准完整版
钢网架检验及验收标准 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】中华人民共和国行业标准钢网架检验及验收标准 JGJ 75.3 91Inspection and acceptance standardFor steel space grid structures本标准与JGJ75.1和JGJ75.2配合使用。
1 主题内容和适用范围本标准规定了钢网架结构产品的出厂检验、型式检验及产品验收。
本标准适用于钢网架结构产品的质量检验与验收。
2 引用标准GB2828逐批检查计数抽样程序及抽样表GBJ205钢结构工程施工及验收规范3 检验规则o 3.1 检验分类产品检验分为出厂检验和型式检验两类。
o 3.2 检验项目分为主要检查项目和一般检查项目两种。
主要检查项目列于表1，在JGJ75.1和JFJ7.2技术要求中除列入表1者外均为一般检查项目。
杆件△△△△△△注：①表中带“△”者表示应检验项目；②对于焊接空心球系指半球坡口，封板或锥头系指与钢管焊接处接口，杆件系指钢管端部坡口。
3.3 出厂检查表2检查项目检查水平合格质量水平批量范围样本样本大小合格判定数不合格判定数n1n2主要检查项目一般检查水4.0151～280第一8 0 2第二8 1 2281～500第一13 0 3第二13 3 4501～1200 第一20 1 3目查水平Ⅰ～一般检查水平Ⅰ6.5151～280第一803第二834281～500第一1313第二1345501～1200第一2025第二20671201～3200第一3236第二329103201～10000第一5059第二50121310001～35000第一80711第二8018193.3.1 出厂检验按表1主要检查项目检验。
3.3.2 每次抽样的样本大小及合格与不合格判定，按GB2828正常检查二次抽样方案列于表2。
3.3.3 性能检验按产品图纸要求或供需双方合同规定进行，其每次抽样的样本大小及合格与不合格判定列于表3。
网架构件抽检内容
网架构件加工抽检内容一、原材料进场试验1.钢材材质必须符合设计要求，如无出厂合格证或有怀疑时，必须按现行国家标准《钢结构工程施工及验收规范》GBJ 205的规定进行机械性能试验和化学分析，经证明符合标准和设计要求后方可使用。
混凝土质量应符合现行国家标准《混凝土结构工程施工及验收规范》GBJ 204的要求。
2.本工程建筑结构安全等级为二级，其大跨度钢网架主要受力构件所采用的钢材应进行抽样复验,其复验结果应符合现行国家产品标准和设计要求全数检查复验报告。
3.网架结构制作与拼装中的对接焊缝应符合现行国家标准《钢结构工程施工及验收规范》GBJ 205规定的二级质量检验标准的要求，其他焊缝按三级质量检验标准的要求。
4.焊接钢板节点的节点板宜用砂轮切割机下料。
节点板长度尺寸允许偏差为±2mm，厚度允许偏差为±0.5mm，角度允许偏差为；对口错边5.(1)(2)(3)6.(1)；(2)(3)(4)7.检验。
本工程中主要受力构件如：管与锥头对接焊缝为二级焊缝，角焊缝和非熔透焊缝按三级焊缝检查。
焊缝不同质量级别的检查方法见下表：焊缝内部缺陷超声波探伤,根据现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345的规定:检验等级为A、B、C 三级,A级最低,C级最高,B级(一般)原则上采用斜探头在焊缝的单面双侧或双面单侧进行。
评定等级分为Ⅰ、Ⅱ、Ⅲ级,一级二级焊缝需要进行焊缝内部缺陷检验,其评定等级分别对应为Ⅰ或Ⅱ级为合格,探伤比例的计数方法为：(1)对于工厂制作焊缝,应按每条焊缝计算百分比,且探伤长度不应小于200mm,当焊缝长度不足200mm应对整条焊缝进行探伤。
(2)对于现场安装焊缝,应按同一类型,、20%三、螺栓球节点１．螺栓球用于制造螺栓球节点的钢材必须符合设计规定及相应材料的技术条件和标准。
观察检查和检查出厂合格证、试验报告，有怀疑时应抽样复查。
螺栓球严禁有过烧、裂纹及隐患。
网架结构工程质量检验评定标准
网架结构工程质量检验评定标准目录第一章总则第二章焊接球节点第三章螺栓球节点第一节螺栓球第二节高强度螺栓第三节封板、锥头、套筒第四章焊接钢板节点第五章杆件第六章网架结构安装第七章油漆、防腐、防火涂装工程第一章总则第1.0.1条为加强对网架结构制造及安装质量的管理，开展对网架结构工程质量的检验及评定，特制定本标准。
第条本标准适用于工业与民用建筑网架结构工程中各分项工程的质量检验评定。
本标准包括节点与杆件的制作、网架安装及油漆、防腐、防火涂装等分项工程。
分项工程的检验评定结果参与主体分部工程的质量等级评定。
第条本标准是根据国家标准《建筑安装工程质量检验评定统一标准》GBJ300—88、行业标准《网架结构设计与施工规程》JGJ7—91制定的。
在进行网架结构质量检验评定时尚应遵守国家标准《建筑工程质量检验评定标准》GBJ301—88、现行国家标准《钢结构工程施工及验收规范》GBJ205、行业标准《螺栓球节点网架》—91、《焊接球节点网架》JGJ75、2—91及其它有关标准的规定。
第条分项工程的质量等级评定应符合下列规定：一、合格：1.保证项目必须符合相应质量检验评定标准的规定；2.基本项目抽检的处（件）应符合相应质量检验评定标准合格栏的规定；3.允许偏差项目抽检的点数中，有70%及其以上的实测值应在相应质量检验评定标准的允许偏差范围内。
二、优良：1.保证项目必须符合相应质量检验评定标准的规定；2.基本项目每项抽检的处（件）应符合相应质量检验评定标准合格栏的规定；其中50%及其以上的处（件）符合优良规定，该项即为优良；优良项数应占检验项数50%及其以上。
3.允许偏差项目抽检的点数中，有90%及其以上的实测值应在相应质量检验评定标准的允许偏差范围内。
第条对于网架的节点和杆件的制造及安装由同一个单位负责完成的网架结构工程的整体质量等级评定，应符合下列规定：一、合格：所含分项工程的质量全部合格；二、优良：所含分项工程的质量全部合格，其中50%及其以上为优良。
网架结构工程质量检验评定标准
网架结构工程质量检验评定标准目录第一章总则第二章焊接球节点第三章螺栓球节点第一节螺栓球第二节高强度螺栓第三节封板、锥头、套筒第四章焊接钢板节点第五章杆件第六章网架结构安装第七章油漆、防腐、防火涂装工程第一章总则第1.0.1条为加强对网架结构制造及安装质量的管理，开展对网架结构工程质量的检验及评定，特制定本标准。
第1.0.2条本标准适用于工业与民用建筑网架结构工程中各分项工程的质量检验评定。
本标准包括节点与杆件的制作、网架安装及油漆、防腐、防火涂装等分项工程。
分项工程的检验评定结果参与主体分部工程的质量等级评定。
第1.0.3条本标准是根据国家标准《建筑安装工程质量检验评定统一标准》GBJ300—88、行业标准《网架结构设计与施工规程》JGJ7—91制定的。
在进行网架结构质量检验评定时尚应遵守国家标准《建筑工程质量检验评定标准》GBJ301—88、现行国家标准《钢结构工程施工及验收规范》GBJ205、行业标准《螺栓球节点网架》JGJ75.1—91、《焊接球节点网架》JGJ75、2—91及其它有关标准的规定。
第1.0.4条分项工程的质量等级评定应符合下列规定：一、合格：1.保证项目必须符合相应质量检验评定标准的规定；2.基本项目抽检的处（件）应符合相应质量检验评定标准合格栏的规定；3.允许偏差项目抽检的点数中，有70%及其以上的实测值应在相应质量检验评定标准的允许偏差范围内。
二、优良：1.保证项目必须符合相应质量检验评定标准的规定；2.基本项目每项抽检的处（件）应符合相应质量检验评定标准合格栏的规定；其中50%及其以上的处（件）符合优良规定，该项即为优良；优良项数应占检验项数50%及其以上。
3.允许偏差项目抽检的点数中，有90%及其以上的实测值应在相应质量检验评定标准的允许偏差范围内。
第1.0.5条对于网架的节点和杆件的制造及安装由同一个单位负责完成的网架结构工程的整体质量等级评定，应符合下列规定：一、合格：所含分项工程的质量全部合格；二、优良：所含分项工程的质量全部合格，其中50%及其以上为优良。
