§1-1电路及集总电路模型
实际器件 理想元件 符号 图形 反映特性
电阻器 电容器 电感器
电阻元件 R 电容元件 C 电感元件 L
消耗电能 贮存电场能 贮存磁场能
§1-1电路及集总电路模型
开关 灯泡
Ri
US
Rf
10BASE-T wall plate
电 池
导线
电路图 （电路模型） 电气图
实际电路
§1-1电路及集总电路模型
§1-1电路及集总电路模型
低频信号发生器的内部结构
§1-1电路及集总电路模型
电容器
电池 晶体管 电阻器 运算放大器
线圈
§1-1电路及集总电路模型
电路的基本组成 电路：电工设备构成的整体，它为电流的流通提供路径 电路组成：主要由电源、中间环节、负载构成 • 电源(source)：提供能量或信号（电池、发电机 、信号发生器） • 负载(load)：将电能转化为其它形式的能量， 或对信号进行处理（电阻、电容、晶体管） • 中间环节（intermediate）：一般由导线、开 关等构成，将电源与负载接成通路（传输线）
电压 u(t) ；
电荷 q(t) 与 磁链 ψ(t) ；
功率 p(t) 与 能量 w(t) 。
常用：电流、电压、功率
电流 (current)
P6
电荷在导体中的定向移动形成电流。 定义：单位时间内通过导体横截面的电 量定义为电流强度，简称电流 i ( t ) ，大 小为： d q(t ) i(t ) dt
电路理论
包括电路分析和电路综合两方面内容
输入 输出
电路
电路分析：已知 电路综合：已知 已知 求解 求解 已知
显然，电路分析是电路综合的基础。
序言(电路分析基础)
7
第六章 一阶电路
序言
第三篇 动态电路的相量分析法和s域分析法
8
第八章
阻抗和导纳
第九章
正弦稳态功率和能量 三相电路
第十章
频率响应 多频正弦稳态电路
序言
七、课程任务
• 学习电路分析所需要的基本原理
叠加、分解、变换域
三大基本方法
KCL、KVL 和 VCR
两类约束
集总电路
一个假设
序言
八、学习上的几点建议
(a) 注意分清电路分析中的内因和外因
“内因是变化的根据，外因是变化的条件”。 对电路来说，内因只有电阻电路和动态电路之分； 外因却是多种多样。电路分析方法因内因而不同。
(b) 注意掌握电路分析课程的基本结构
即掌握课程的有关定义、定理、基本分析方法 之间的联系，形成对电路分析方法的整体认识。
序言
六、课程内容
第一篇 总论和电阻电路的分析 第二篇 动态电路的时域分析
第三篇 动态电路的相量分析法 和s域分析法
序言
第一篇 总论和电阻电路的分析
第一章
集总参数电路 中电压、电流 的约束关系
第二章
网孔分析 和 节点分析
第三章
叠加方法 与 网络函数
第四章
分解方法 及 单口网络
序言
第二篇 动态电路的时域分析
强电类（能量，电力）：电能的产生、传输、分配和使用
三、电子技术领域内的三个基本成分：
信号是运载信息的工具
电路是对信号进行加工、处理的具体结构 系统是信号通过的全部电路和设备的总和
序言
四、电路的研究方法
电磁场理论的方法：在三维空间中研究电与磁的电磁现象。 电路理论的方法：特定条件下仅研究电压、电流、功率和能量。
电路分析基础(第5版)
读书笔记
哈哈，上学时用的就是这本书，没想到现在竟能在这里再次相遇，牛啊我的南邮！！！。
目录分析
1
1.1实际电路 和电路模型
2
1.2电路分析 的变量
3
1.3电路元件
4
1.4基尔霍夫 定律
5
习题1
1
2.1等效二端 网络的概念
2.2电阻的串 2
联、并联和混 联
3 2.3电阻星形
连接与三角形 连接的等效变 换
习题 3
1
4.1叠加定理
2
4.2替代定理
3
4.3戴维南定 理和诺顿定理
4
4.4最大功率 传输定理
5
4.5特勒根定 理
4.6互易定理
习题 4
5.1非线性电阻 5.2解析分析法
5.3图解分析法 5.4分段线性化法
5.5小信号分析 法
习题 5
6.2动态电路方程 和初始值计算
6.1电容元件和电 感元件
6.3一阶电路的零 输入响应
6.4一阶电路的零状 态响应
6.5一阶电路的全响 应
6.6一阶电路的三要 素法
6.7一阶电路的阶跃 响应
6.9任意激励下的 零状态响应
6.8一阶电路的冲 激响应
习题 6
7. RLC串联 2
电路在恒定激 励下的零状态 响应和全响应
4 2.4含独立电
源网络的等效 变换
5 2.5实际电源
的两种模型及 其等效变换
2.6含受控电源 电路的等效变 换
习题 2
01
3.1支路分 析法
02
3.2网孔分 析法
03
3.3节点分 析法
04
3.4独立电 路变量的选 择与独立方 程的存在性
现代电路参考文献

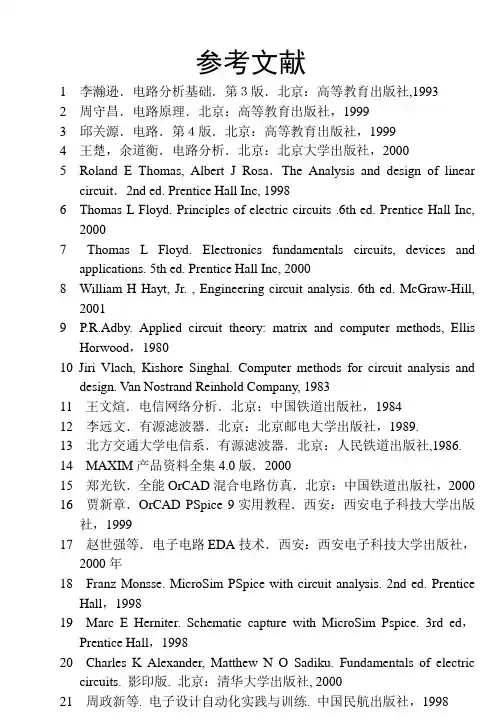

参考文献1 李瀚逊．电路分析基础．第３版．北京：高等教育出版社,19932周守昌．电路原理．北京：高等教育出版社，19993邱关源．电路．第４版．北京：高等教育出版社，19994王楚，余道衡．电路分析．北京：北京大学出版社，20005 Roland E Thomas, Albert J Rosa．The Analysis and design of linearcircuit．2nd ed. Prentice Hall Inc, 19986 Thomas L Floyd. Principles of electric circuits .6th ed. Prentice Hall Inc,20007 Thomas L Floyd. Electronics fundamentals circuits, devices andapplications. 5th ed. Prentice Hall Inc, 20008 William H Hayt, Jr. , Engineering circuit analysis. 6th ed. McGraw-Hill,20019 P.R.Adby. Applied circuit theory: matrix and computer methods, EllisHorwood，198010 Jiri Vlach, Kishore Singhal. Computer methods for circuit analysis anddesign. Van Nostrand Reinhold Company, 198311王文煊．电信网络分析．北京：中国铁道出版社，198412李远文．有源滤波器．北京：北京邮电大学出版社，1989.13北方交通大学电信系．有源滤波器．北京：人民铁道出版社,1986.14 MAXIM产品资料全集4.0版．200015郑光钦．全能OrCAD混合电路仿真．北京：中国铁道出版社，2000 16贾新章．OrCAD PSpice 9实用教程．西安：西安电子科技大学出版社，199917 赵世强等．电子电路EDA技术．西安：西安电子科技大学出版社，2000年18Franz Monsse. MicroSim PSpice with circuit analysis. 2nd ed. Prentice Hall，199819 Marc E Herniter. Schematic capture with MicroSim Pspice. 3rd ed，Prentice Hall，199820 Charles K Alexander, Matthew N O Sadiku. Fundamentals of electriccircuits. 影印版. 北京：清华大学出版社, 200021 周政新等. 电子设计自动化实践与训练. 中国民航出版社，1998。
