10KV高压接线盒
某10kV进线柜二次接线原理设计图
10kV 高压开关柜技术规格书
´本文件产权属CHENGDA所有,未经CHENGDA书面许可不准复制或转让第三方.This document is the property of CHENGDA,it shall not be reproduced or transfered to any other party without CHENGDA's permission in written form.货物需求表10kV开关柜及附属设备详细规范及要求详见技术规格书正文、订货图及有关附件。
目录1. 总则 (4)2. 工作内容 (4)3. 规程和标准 (5)4. 现场条件 (6)5. 技术要求 (7)6. 试验和检验 (23)7. 供货范围 (24)8. 运输、贮存、安装及维护 (25)9. 技术资料和交付进度 (25)10. 质量保证 (26)11. 设计联络会 (27)12. 技术培训及技术服务 (27)13. 备品备件及专用工具 (27)1.总则1.1本技术规格书适用于重庆市MDI一体化项目乙炔装置I中110kV总变和1#~3#10kV/0.4kV变电所的10kV交流金属封闭式开关柜及其附属设备。
本技术协议提出了开关柜及其附属设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.2卖方提供的设备应是符合本技术协议要求、适用于交流额定电压10kV、额定频率50Hz的完整的成套开关设备，在符合使用环境条件情况下，接通电源即可使用。
1.3本技术规格书提出的是最低限度的技术要求。
并未规定所有的技术细节和使用的标准，供方应提供一套满足本技术协议和工业标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.4卖方须执行本技术规格书要求和工业标准。
有矛盾时，按较高标准执行。
本技术协议中未提及的内容均应满足或优于本技术协议所列的国家标准、电力行业标准和有关国家标准。
1.5本技术规格书仅对设备的主要规格参数进行规定，随着工程的进展，要求进一步明确，由业主、设计单位、制造商再行召开协调会，共同商讨细部要求，并形成补充纪要。

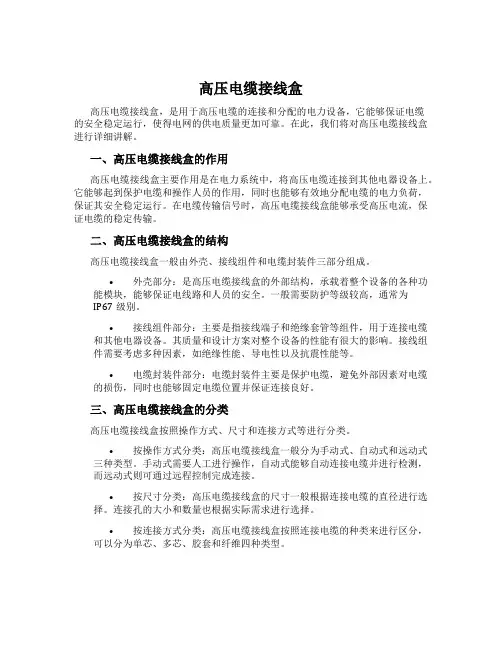

高压电缆接线盒
高压电缆接线盒高压电缆接线盒，是用于高压电缆的连接和分配的电力设备，它能够保证电缆的安全稳定运行，使得电网的供电质量更加可靠。
在此，我们将对高压电缆接线盒进行详细讲解。
一、高压电缆接线盒的作用高压电缆接线盒主要作用是在电力系统中，将高压电缆连接到其他电器设备上。
它能够起到保护电缆和操作人员的作用，同时也能够有效地分配电缆的电力负荷，保证其安全稳定运行。
在电缆传输信号时，高压电缆接线盒能够承受高压电流，保证电缆的稳定传输。
二、高压电缆接线盒的结构高压电缆接线盒一般由外壳、接线组件和电缆封装件三部分组成。
•外壳部分：是高压电缆接线盒的外部结构，承载着整个设备的各种功能模块，能够保证电线路和人员的安全。
一般需要防护等级较高，通常为IP67级别。
•接线组件部分：主要是指接线端子和绝缘套管等组件，用于连接电缆和其他电器设备。
其质量和设计方案对整个设备的性能有很大的影响。
接线组件需要考虑多种因素，如绝缘性能、导电性以及抗震性能等。
•电缆封装件部分：电缆封装件主要是保护电缆，避免外部因素对电缆的损伤，同时也能够固定电缆位置并保证连接良好。
三、高压电缆接线盒的分类高压电缆接线盒按照操作方式、尺寸和连接方式等进行分类。
•按操作方式分类：高压电缆接线盒一般分为手动式、自动式和远动式三种类型。
手动式需要人工进行操作，自动式能够自动连接电缆并进行检测，而远动式则可通过远程控制完成连接。
•按尺寸分类：高压电缆接线盒的尺寸一般根据连接电缆的直径进行选择。
连接孔的大小和数量也根据实际需求进行选择。
•按连接方式分类：高压电缆接线盒按照连接电缆的种类来进行区分，可以分为单芯、多芯、胶套和纤维四种类型。
四、高压电缆接线盒的应用领域高压电缆接线盒广泛应用于电力系统、石化、钢铁、交通运输、建筑和军事等领域。
在电力系统中，高压电缆接线盒一般用于发电厂、变电站、计量、输电和分电等电力设备。
在石化行业中，高压电缆接线盒一般用于炼油、化工、氨气等领域。
高压电缆分接箱技术条件
10KV高压电缆分接箱（1进1出）技术条件2台一、箱体：1、不锈钢室外落地式。
电缆分接箱外壳材料以≥2mm不锈钢板材制造，表面覆盖层为静电喷涂而成，涂层漆膜厚度不小于150μm并应均匀一致,至少15年不褪色。
箱体防护等级为IP4X。
箱体应有足够的机械强度，在起吊、运输和安装时不应变形或损伤。
2、颜色：建议绿色。
3、各部位封闭良好，具备防雨功能，在与垂直方向成60°倾角及10L/min的雨量下，淋雨10min后，应无进水痕迹。
4、箱体应设足够的自然通风口和隔热措施，以保证在正常条件下运行时，所有电器设备的温度不超过其最大允许温度。
5、壳体四面设置“止步、高压危险”警示标志。
6、门开启角度应大于90°，并设定位装置，铰链应具备防锈功能，具备外加明锁条件。
7、箱门内侧标出主回路的线路图，同时注明操作程序和注事项。
信号灯及仪表的装设位置应易于观察和安全地更换，其位置应便于巡视。
电缆室的高度应满足安装、试验、维修的要求8、箱体内应设置不少于2处地网出线扁钢与壳体联接处所。
9、箱体内中间挡板下部建议开观察窗。
挡板上部固定双通套管处两侧安装相位相色标志。
10、箱体正面上装有生产厂家铭牌，铭牌内容包括型号、规格、额定电压、额定电流、产品编号、出厂年月日及生产厂名。
二、元器件：1、分接箱内采用欧式双通套管（630A，可触摸式），欧式300MM2可触摸式电缆前接头1组（铜芯电缆），欧式300MM2可触摸式电缆后接头1组（铜芯电缆）。
所有元件附件齐全。
2、箱内母线排采用挂锡铜排，地线排为40*4挂锡铜排，固定牢固，预留接线螺栓。
地线母排的安装不应影响柜底板的拆卸。
3、带电显示装置内置正面安装，型号DXN-10(小型)，箱体对应侧安装观察孔，观察孔安装螺栓固定的可拆卸盖板。
4、箱体下部应设进出电缆固定横梁，横梁侧正面（开固定孔）与柜底版电缆出线孔（配备橡胶孔套）侧边应为一个平面。
根据电缆直径配备固定卡子和螺栓。
10KV开关柜二次接线图解全解
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
最新10KV开关柜二次接线图解
10K V开关柜二次接线图解10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10KV开关柜二次接线图解
10KV开关柜二次接线图解1、综述10kV开关柜得主要部分包括:真空断路器、电流互感器、就地安装得微机保护装置、操作回路附件(把手、指示灯、压板等等)、各种位置辅助开关。
其中,断路器与电流互感器安装在开关柜内部,微机保护、附件、电度表安装在继电器室(沿用以前得叫法,其实已经没有继电器了)得面板上,端子排与各种电源空气开关安装在继电器室内部,端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜得二次接线,我们需要找到两份图纸:综自厂家提供得保护原理图、接线图;开关柜厂家提供得二次原理图、配线图、端子排图、断路器机构原理图。
综自厂得图纸就是开关柜厂家得设计原始依据,也就是我们审核开关柜厂家图纸得依据。
开关厂得原理图一般都就是根据综自厂得原理图修改得,再示意性得画出电流、电压、信号量得输入,控制量得输出。
2、10kV电缆出线中置柜得二次接线KYN28A(GZS1)中置柜就是城区变电站使用最多得10kV开关柜型式,从正面瞧,它明显分成三部分,最上面就是继电器室,中间就是断路器室,下面就是空室(什么也没有),母线等高压设备安装在背面得柜体内。
如图8-1-1所示。
图8-1-12、1继电器室继电器室得面板上,安装有微机保护装置、操作把手、保护出口压板、指示灯(合位红灯、分位绿灯、储能完成黄灯);继电器室内,安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关(直流或交流)。
图8-1-1就是早期开关柜得图片,继电器室就就是安装电流表与指示灯得位置。
2、2断路器室10kV中置柜最常用得断路器就是VS1真空断路器,断路器机构内得接线通过专用插座与继电器室得端子排联接。
插头得一段与断路器机构固定连接,另一段就是一个专用插头,配套得插座安装在断路器室得右上方,从插座引出线接至继电器室端子排。
为了搞明白二次回路,我们需要对操作过程进行一定得了解。
中置柜断路器手车有三个位置:断开、试验、运行(需要注意得就是,断路器手车与断路器就是两个概念,断路器手车其实就就是断路器与它得座)。
10kV高压电缆敷设施工要求
电缆敷设本工程中的高压电缆选用ZAYJV-10KV型A级阻燃的交联聚氯乙烯电力电缆；低压出线电缆选用WDZA-YJV-600/1000型电力电缆；应急出线电缆选用WDZAN-YJV-600/1000型电力电缆，当电缆明敷在桥架上，普通电缆与应急电源电缆应分设桥架或采取隔离措施，在竖井内距离应大于300mm或采用隔离措施。
1）、施工准备a、电缆敷设前，电缆桥架和电缆保护管施工完毕，并经验收合格，电缆隧（沟）道内道路畅通，照明充足，排水设施已施工完毕并验收合格，相关建筑工程不影响电缆敷设。
b、电缆敷设用的存放场地保持平整、结实，电缆分类区域标志清楚；场地防护棚搭设完好，电缆放线架等辅助工器具准备齐全。
c、需要敷设的电缆种类准备齐全，检查合格并运抵现场，绑扎固定材料准备齐全。
d、架空敷设电缆处，脚手架已搭设完成，并验收合格，确保安全可靠。
e、加强图纸会审，深刻领会设计意图，仔细核对设计电缆清单与系统图是否相符，弄清电缆敷设路径对桥架布置的要求。
f、根据电缆清单绘制电缆的通道分层断面图，检查电缆布置的合理性。
g、对参加电缆敷设的人员进行培训，掌握电缆敷设中的技能。
2）、电缆敷设总的要求a、电缆敷设前电缆通道的电缆桥架、支架、电缆管均已安装完成，并经检验满足符合电缆敷设条件。
b、电缆敷设路径上，道路畅通，脚手架齐全牢靠，照明充足，电缆夹层、隧道通风良好。
c、电缆到货后，检查电缆型号、规格、电压等级应符合设计要求；电缆应有合格证，电缆外观应无损伤，用摇表检查绝缘良好，并作好详细记录。
高压电缆应抽样作耐压实验，实验应合格。
d、电缆敷设前，先由专业技术负责人组织各班技术员统一协调好电缆桥架敷设路径、数量、层次；敷设时，必须严格按规定的路线和层次施工，任何人不得擅自更改。
e、电缆敷设前，根据本工程特点所编制的电缆管理措施、电缆敷设工艺质量细节要求以及创优管理办法已出台并组织所有技术及施工人员学习。
3）、电缆敷设的一般要求a、电缆敷设前由班组长或技术员对本次敷设的电缆清单，包括敷设的路线、电缆型号、规格、电缆数量、人员安排交底清楚。
10KV高压配电柜安装技术
10KV高压配电柜安装技术摘要：1OkV高压配电柜是电力系统中的重要设备，应用十分广泛，承担着正常线路的投入、退出及故障线路的切除，其状态的好坏会直接影响着电力系统的可靠运行。
本文分析了10kV高压配电柜存在问题，主要介绍10kV电气室内高压开关柜的安装过程关键词：10kV；高压配电柜；安装引言10kV开关柜是供配电系统的重要环节，是将电能输送到用户的—个中转站。
电力系统配电设备中，高压配电柜又称高压开关柜，用来电力系统发电、输电及控制保护，维护电网运行的正常操作。
发生事故时能及时切断故障以及电气检修时隔离带电设备。
其电压等级3.6kV～550kV的电器产品中主要有高压断路器、高压隔离开关与接地开关这几大类。
其中10kV高压配电柜应用十分广泛，承担着正常线路的投入、退出以及切除故障线路，是电力系统中不可或缺的设备，对我国的电网和负荷的安全稳定运行起着控制和保护的作用。
一、10kV高压配电柜存在的问题近几年来，使用和检修过程中，高压配电柜设备出现的事故很多，严重影响了设备、电网以及人身安全。
下面列举了使用中存在的较为突出问题和一些维修举措：1目前全封闭型“五防”开关柜的机械“五防”闭锁装置，不能满足安全规程”先验电、后挂接地线”的规定要求。
安全规程要求执行停电工作时，在合接地开关前必须验明设备已经没有电压。
而封闭式高压开关柜处于全封闭状态，不能用携带式高压验电器对设备进行验电，因此要强行解锁打开开关柜门的方式验电。
2高压配电柜柜内空气绝缘间隙小。
有些产品生产厂家没有按照有关技术标准去执行，使得10kV高压配电柜柜内带电体的相与相、相与地之间空气绝缘间隙一般都在100～125mm，但《高压配电装置设计技术规程》中有规定，10kV系统纯空气绝缘的最小间隙应为125mm。
10kV高压开关柜柜内带电体的相与相间、相与地的最小空气绝缘间隙比125mm低的，出现事故的几率大。
3高压配电柜开断与关合有故障。
高压配电柜开断与关合出现故障主要是由断路器本体造成的。
10kV高压组合计量箱防错接插接头研究
10kV高压组合计量箱防错接插接头研究摘要：当前在县级供电企业的电力用户主要是以10kV供电的大工业用户和专用变压器用户，这一类用户与供电企业贸易结算的计量装置均要采用10kV高压组合计量箱进行计量，由此可见10kV高压组合计量箱在供电企业的大用户中应用最为广泛。
本文就对传统计量箱的接线方式进行优化改进，分析研究10kV高压组合计量箱防错接插接头研究。
关键词：10KV；高压组合计量箱；防错接；研究一、10KV高压组合计量箱防错接原理研发中分析得出防止经10kV高压组合计量箱接入电能计量装置导致的电压逆相序，电流电压极性不对应，电压、电流错位，二次电流方向反接等各种错误接线防错型10kV组合计量箱二次电压电流组合专用插头。
其工作原理是将现有的10kV高压组合计量箱引出的二次电压电流接线板上通过螺栓压接二次电缆与电能表连接的安装方式，改变为采用插入式的安装方式；具体方案是将传统的接线板螺栓压接取缔，将计量箱内的A、B、C三相电压三根抽头，两组电流回路aS1、aS2、cS1、cS2的四根电流抽头引出后密封固定在原有接线板位置，在计量箱外沿采用倒立式电压电流组合插头与计量装置试验接线盒连接；插头分为两部分，一部分是计量箱引出的二次电压电流回路固定在计量箱上，插口在计量箱原有接线板位置箱体外沿向下，另一部分是可以取下的活动部分（其工作原理与航空插头一样），活动插头的接线端分电压电流两部分分别与固定插头相对应；活动插头电压接线端分别标注有黄色A、绿色B、红色C接线孔，电流接线端分别标注有黄色aS1、aS2，红色cS1、cS1接线孔，分别与专用的计量二次回路电缆标识相对应。
电压电流组合插头倒立插入部分上端有防雨罩、插口两侧有独立的紧固活动螺栓。
二、10KV高压组合计量箱防错接现状1、现有10kV高压计量箱，与试验接线盒（各型电能表、负荷管理终端组合为贸易结算或考核的计量装置）的连接方式均为其箱体内引出的7个抽头组成的接线板上的标识为a、b、c的三相电压接线螺栓和标识为aS1、aS2、cS1、cS2的两组电流接线螺栓。
高压兆欧表10kV接线图
高压兆欧表10kV接线图变电站变压器、电缆的绝缘电阻测量接线图：可调高压数字兆欧表测试电压高，功率大，被测量对象往往又带有工频泄漏或感应上高压干扰电能，因此为了人身安全，使用该仪器首先一定要接好安全接地线！该仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待仪表自动放电使电压表回零后才进行例行安全需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！该仪表是为了解决高压变电站、发电厂现场强干扰下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试而设计研制。
它亦可用于广泛领域的电气绝缘电阻特性测量。
它具有下列特点：1．具有强力抗电场感应干扰能力，达到2mA(50Hz)，已知适应500kV变电站现场不拆线测量500kV大型变压器的绝缘电阻参数。
2．测试电源的短路电流＞5mA，最大达15mA。
适应大容量、大电感的测试。
3．电阻测量范围宽广，从0.5MΩ～200000MΩ。
读数准确、分辨力高。
4．测试电源的电压范围宽广，可选择0.5、1、2.5、5、10kV，也可从0V平滑调起连续调节到需要的电压。
5．具有计时报时功能，提醒使用者记录，分析被测量对象的吸收比和极化指数。
1．产品规格：型号测试电压电压准确度短路电流GM-5kV 0.25、0.5、1、2.5、5kV ±（5%+10V）＞5mAGM-10kV 0.5、1、2.5、5、10kV ±（5%+10V）＞5mAGM-15kV 1、2.5、5、10、15kV ±（5%+10V）＞5mAGM-20kV 0.5、1、2.5、5、10、20kV ±（5%+10V）＞5mA2．量程与准确度：量程（限压）电阻测量有效范围准确度20MΩ/500V 0.5～19.99 MΩ±(5%+5字) 200MΩ/1000V 5.0～199.9 MΩ±(5%+5字) 2GΩ0.05～1.999 GΩ±(5%+5字)20GΩ0.5～19.99 GΩ±(5%+5字)200GΩ 5.0～199.9 GΩ±(10%+10字)2000GΩ50～1999 GΩ±(20%+10字) GΩ量程定标电压为2.5kV**--2000 GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用3．抗电场干扰能力：2mA(50Hz)4．报时、报警功能：秒表显示最大值为19分59秒。
10KV开关柜二次接线图解
10KV开关柜二次接线图解时间:2011-03-301、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10kv高压开关柜结构及工作原理
10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜结构及工作原理10kv高压开关柜KYN28A铠装型开式交流金属封闭开关柜，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等连锁功能。
进线开关配备ABB公司的VD4真空断路器，负荷开关配ZN63A-12型真空断路器和JCZR16-7.2J型接触器-熔断器组合开关。
一、结构概述：1. 型号含义：2. 结构：图中：A---母线室 B---断路器手车室 C---电缆室 D---继电器仪表室1—泄压装置；2—外壳；3—分支小母线；4—母线套管；5—主母线；6—静触头；7—触头盒；8—电流互感器；9—接地开关；10—电缆；11—避雷器；12—接地母线；13—装卸式隔板；14—隔板（活门）；15—二次触头；16—断路器手车；17—加热装置；18—可抽出式水平隔板；19—接地开关操作机构；20—控制小线槽；21—电缆封板。
开关柜的柜体为组装式结构，开关柜不靠墙安装。
柜体分四个单独的隔室：手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级IP42,各小室间防护等级IP2X。
2.1 手车：手车由开关柜的主元件和推进用底盘车组成。
手车采用中置式结构，通过一台专用转运车可方便地进行手车进出柜的操作。
以断路器为例：手车的下部为推进用的底盘车，断路器固定安装在底盘车上。
底盘车内设置有推进机构，用以实现对断路器手车的进出车操作。
底盘车内还设置有连锁机构，用以实现断路器和柜体之间的各项连锁2.2 手车室：隔室两侧安装了轨道，供手车在柜内移动时的导向和定位。
静触头盒的隔板（活门）安装在手车室后侧。
手车从断开位置/试验位置向工作位置移动的过程中，遮挡上、下静触头盒的活门自动打开；手车反方向移动时，活门自动关闭，直至手车退至断开位置/试验位置而完全遮挡住静触头盒，形成隔室间有效的隔离。
10kv电缆对接箱尺寸标准
10kv电缆对接箱尺寸标准10kV电缆对接箱尺寸是指在10千伏电力系统中用于连接电缆的设备的尺寸标准。
电缆对接箱是一种用于连接和保护电缆的设备，广泛应用于电力供应系统中。
以下是10kV电缆对接箱的尺寸标准以及相关信息的详细介绍。
一、10kV电缆对接箱的尺寸标准10kV电缆对接箱的尺寸标准主要包括外观尺寸、底板尺寸、进出线口尺寸、安装孔尺寸等。
以下是一般情况下的尺寸标准：1.外观尺寸：据相关规定，10kV电缆对接箱一般采用箱体结构，常见的外观尺寸为：宽度500mm，高度800mm，深度400mm。
2.底板尺寸：10kV电缆对接箱的底板尺寸一般为：宽度450mm，深度350mm。
3.进出线口尺寸：根据电缆规格和数量的不同，对接箱的进出线口也有所变化。
一般情况下，10kV电缆对接箱具有2-5个进线口和2-10个出线口。
进出线口的尺寸一般为：100mm×100mm，150mm×150mm，200mm×200mm等。
4.安装孔尺寸：10kV电缆对接箱的安装孔位置和数量也根据具体要求而定。
安装孔的尺寸一般为：Φ10mm，Φ12mm，Φ14mm等。
二、10kV电缆对接箱尺寸标准的背景分析10kV电缆对接箱的尺寸标准主要受到以下几个因素的影响：1.电缆规格和数量的不同：不同规格和数量的电缆需要选择相应尺寸的对接箱来进行连接和保护。
因此，对接箱的尺寸标准需要根据具体的电缆需求来确定。
2.安装空间的限制：在现场安装对接箱时，常常会受到空间的限制。
因此，对接箱的尺寸需要在满足电缆连接需求的同时，能够适应实际的安装环境。
3.维护和操作的便利性：10kV电缆对接箱是电力系统中的重要设备，需要经常进行维护和操作。
因此，对接箱的尺寸需要设计合理，以方便维护人员对设备的维护和操作。
4.标准化的要求：为了方便设计、制造和使用，对接箱的尺寸通常需要符合一定的标准要求。
这样可以保证对接箱之间的互换性和兼容性。
10KV开关柜二次接线图解全解
10KV开关柜二次接线图解1、综述10kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、10kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的10kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室10kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
10kV电缆分接箱检测标准
10kV电缆分接箱检测标准
1. 引言
该文档旨在提供10kV电缆分接箱的检测标准。
电缆分接箱是
电力系统中的关键设备，对电能转移和保护起着重要作用。
通过执
行本标准中的测试和检查，可以确保电缆分接箱的正常运行和可靠性。
2. 检测标准
2.1 外观检查
包括检查电缆分接箱的外观是否完好无损，是否有明显的变形、裂纹或渗漏。
确保外壳和绝缘材料的良好状态。
2.2 导电性测试
使用适当的测试仪器测量电缆分接箱的导电性能。
确保电缆分
接箱的导体电阻在合理范围内，以保证电流传递的可靠性。
2.3 绝缘电阻测试
使用绝缘测试仪器测量电缆分接箱的绝缘电阻。
确保绝缘电阻
满足设定的标准，以避免电缆分接箱的绝缘故障。
2.4 破坏性测试
进行负荷和短路测试，以评估电缆分接箱的承载能力和短路保护性能。
确保电缆分接箱在正常操作和故障状态下能够正常工作，不损坏其他设备。
2.5 环境适用性测试
检查电缆分接箱在不同环境条件下的可靠性和适应性。
包括温度、湿度、腐蚀和振动等环境因素的测试。
2.6 安全性能测试
检查电缆分接箱的安全性能，包括接地保护、防触电和防爆等方面。
确保电缆分接箱在使用过程中的安全性。
3. 结论
根据上述检测标准进行对10kV电缆分接箱进行测试和检查，可以评估其质量和性能是否符合要求。
通过执行这些测试，可以确保电缆分接箱的可靠性和使用安全性。
检测结果应记录并及时处理任何异常情况。
以上是关于10kV电缆分接箱检测标准的简要说明，旨在指导相关人员进行测试和检查工作。
矿用隔爆型高压电缆连接器防爆接线盒
矿用隔爆型高压电缆连接器防爆接线盒•矿用隔爆型高压电缆连接器的适用范围：在交流电压10KV、频率50Hz线路中，作为高压组合开关、负荷开关、变压器或电源输入、输出，也可作电缆与电缆间连接耦合装置。
•二. 矿用隔爆型高压电缆连接器的连接器原理结构连接器分别由插头部件和插座部件两个主体部件组成。
插座部件安装在机台或其他需要交流电压为10KV、电流至500A及以下的设备上，由插头部件与电缆安装后，通过三根连接导电杆插入插座，将馈电输入需提供电源的设备上。
另外用两个插头部件相连接起电缆间连接耦合作用，插头部件与电缆安装后，必须用专用环氧树脂冷浇注剂填料灌满插头内腔空间，待固化后方可使用。
连接器电缆引入装置备有螺旋式与压条式两种，以备选用。
三. 矿用隔爆型高压电缆连接器的连接器技术指标型号额定电压（KV）额定电流(A)配用电缆最大外径外形尺寸（MM）LBG-200/6000620078MM210*1150 LBG-200/100001020078MM280*1160•适用范围及用途•本系列矿用隔瀑型低压电缆接线盒适用于含有爆炸性气体（甲烷）混合物的煤矿井下供电系统中，供信号、照明、动力设备等作电缆连接和分支之用。
•主要特征•1、隔爆壳体及盖由高强度HT250铸铁制成，二者以平面隔爆接合面或圆筒隔爆接合面仅400A）通过螺栓等紧固件连接；•2、接线座体采用上釉陶瓷烧结而成，绝缘性好，强度高，接线柱与绝缘座的连接采用环氧树脂灌封，牢固可靠，绝无松动。
•接线盒由隔爆外壳（壳体、盖）、绝缘接线座、电缆引入装置及内外接地装置等组成。
壳体与盖材质材质为HT250铸铁（400A壳体为Q235-A钢板焊接），绝缘接线座采用上釉陶瓷压制，具有优良的电气性能。
•型号、规格额定电压•（V）额定电流•（A）通数•（个）最大电缆外径•（mm）外形尺寸L×W×H•（mm）•BHD2-20/127-6T127206主φ25，分φ11320×200×100•BHD2-25/□-□T380，660252，3，4φ25240×120×80，240×180×80，240×240×80•BHD2-40/□-□T380，660402，3，4φ25270×140×110，270×200×110，270×270×110•BHD2-100/□-□T380，6601002，3，4φ34360×250×145•BHD2-200/□-□T660，114102002，3，4主φ64，分φ39 500×250×170，500×360×170，500×360×170•BHD2-400/1140-□T11404002，3，4φ25600×260×210，660×460×210，660×660×210。
10kv电缆分支箱接地线使用说明书
DL-II型高压携带型电缆分支箱专用接地线产品使用说明书石家庄百鼎电气有限公司前言企业简介石家庄百鼎电气有限公司是经国家工商部门批准成立的从事生产销售电力安全工器具、电力检测仪器设备、电气作业防护器具和电力金具的华北地区颇具规模厂家之一。
公司从事生产研发历史可以追溯至1984年，1992年成立高低压电气防护厂，改革开放以来按照国家发改委规定改革公司制，成立了现代化股份制公司，更名为：石家庄百鼎电气有限公司。
目前公司拥有安全工具（绝缘类工器具）生产线、铜铝金具生产线、智能电子测试生产线和电力电容器生产线四大完整生产能力的生产线。
公司凭借着先进的创新理念和精神，依托国内外电力行业领先的技术信息，依靠技术创新和节能减排新技术促进产业结构优化升级，为国家电力事业的安全发展提供了大量的实用型、改良型和创新型安全产品。
多年来公司专注研发生产电力电容器、高压真空断路器系列、电气自动化系列产品、SF6快速查漏仪器、绝缘子串等电位（零值）测试仪、电力线路核相器、便携式电力短路接地棒（接地线）、电缆分支箱接地线、220kv带电作业硬质绝缘工具、绝缘高枝剪刀（拉锯）、全绝缘快装脚手架作业平台、绝缘靴（手套）试验机系列；太阳能语音警示牌、智能安全工具柜、绝缘胶板、胶垫，伸缩型可验电绝缘操作杆、高强度测高杆、高低压交流验电器、高压直流放电棒、安全带、脚扣、登高板、安全绳、吊装带系列；临时施工隔离围栏（警示带）、近电报警ABS安全帽、防护服、护目镜、高空防坠落保护装置、电缆滑车、变压器防盗锁、欧式电缆分接箱、隔离开关、仪器仪表系列；接地故障指示器系列；防鸟器具系列、电力铜铝金具；电力防雷产品、绝缘子等多系列及多种跨行业系列产品。
公司及多项产品已经均已通过ISO9001质量体系认证及国家省部级权威性质量认证，并先后获得河北“重合同守信用企业”、“河北省AAA级信用企业”“3.15无投诉优质服务单位”等荣誉称号。
公司同时经销优质进口电力设备检修系列产品，产品畅销全国，深受客户的一致好评！石家庄百鼎电气有限公司DL-II型高压携带型电缆分支箱专用接地线概述随着生产科学技术的不断进步，石家庄百鼎电气有限公司根据市场需求以及电力维修环境工作的特点研制开发了基于临时检修接地线（10kv城市电网环节）的DL-2型多功能检修用临时用高压接地线，该产品具有良好的机械性能和稳定可靠的绝缘性以及良好的导电性。
