第八章 比例控制系统的工程应用
自动控制原理比例积分

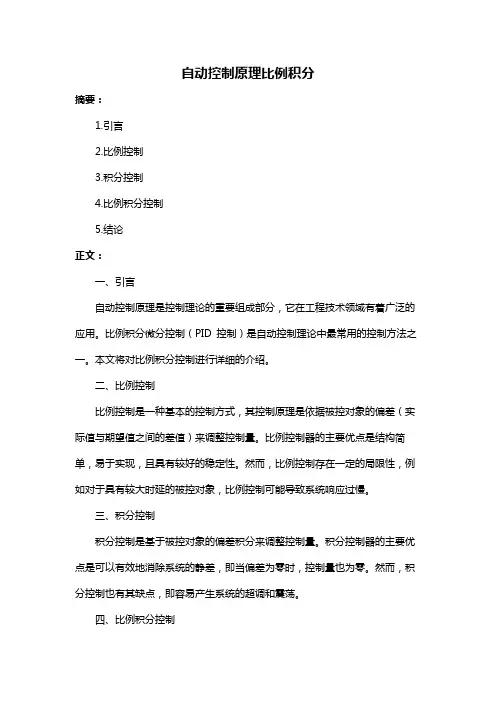

自动控制原理比例积分
摘要：
1.引言
2.比例控制
3.积分控制
4.比例积分控制
5.结论
正文：
一、引言
自动控制原理是控制理论的重要组成部分，它在工程技术领域有着广泛的应用。
比例积分微分控制（PID 控制）是自动控制理论中最常用的控制方法之一。
本文将对比例积分控制进行详细的介绍。
二、比例控制
比例控制是一种基本的控制方式，其控制原理是依据被控对象的偏差（实际值与期望值之间的差值）来调整控制量。
比例控制器的主要优点是结构简单，易于实现，且具有较好的稳定性。
然而，比例控制存在一定的局限性，例如对于具有较大时延的被控对象，比例控制可能导致系统响应过慢。
三、积分控制
积分控制是基于被控对象的偏差积分来调整控制量。
积分控制器的主要优点是可以有效地消除系统的静差，即当偏差为零时，控制量也为零。
然而，积分控制也有其缺点，即容易产生系统的超调和震荡。
四、比例积分控制
比例积分控制是将比例控制和积分控制结合起来，形成一种更完善的控制方式。
比例积分控制器同时考虑偏差和偏差的积分，从而在保证系统稳定性的同时，有效地消除系统的静差。
在实际应用中，比例积分控制具有较好的性能。
五、结论
比例积分控制作为一种常用的控制方法，在工程技术领域具有广泛的应用。
通过合理地设计比例和积分参数，可以有效地提高控制系统的性能。
然而，比例积分控制并非万能，对于具有较大时延或非线性特性的被控对象，可能需要采用其他更为复杂的控制策略。
比值控制在过程控制中的应用
（２ Ｆ ）为９ｍ／ 。 ３ｈ
灰 ，其 生 产 方 法主 要有 挤 压 法 、 固相 水合 法 及 液 相 水 合 法 等 几 种 。 固 相 水合 法 又 称 水 混 法 ，它 是 在 ３ ． ～ １９ ５ ４ ０ ℃ 范 围 内 ， 水 和 轻 灰 按 一 定 水 碱 比 混 合 ，形 成 颗 粒 均
目前 ， 工 业 化 生 产 中 ， 主 要 以轻 灰 为 原 料 制 造 重
Ｎ 。Ｏ和化合水 的配比关系，选定Ｎ ０ｆ 为主物料流量 ａｃ 。 ａｃ ： ｛ 乍
Ｆ ，化 合 水 作为 从 物 料 流 量Ｆ ，构成 比值 控 制 回路 。工 １ ２ 艺 要求 的流量 比值关 系 ：Ｆ ＝ｋ Ｆ 。 己知Ｎ Ｏ Ｆ ）投 ２ ，１ ａ 。（ １ Ｃ
ｌ２ ｌ
刘 华 孙 ： 值 制 过 控 中 应 建 强 比控 在 程 制 的用
技术在线
比值控制在过程控制 中的应用
刘建华 孙强。 １潍 坊科技学院 山东寿光 ２ ２ ０ ２神华 国华宁东发 电有 限公司安全技术部 ６７０ 宁夏 ７ ０ ０ ５４８
１ 比值控制 系统原理 简介
匀 ，粒度 ≥７ ％、总碱 度 ≥９ ． ％ 比重 ≥９ ０ｋ ／ ０ ９ ２、 ０ ｇ ｍ 的一 水碱 ，并且 释放 出热 量 ：
Ｎ ２０＋ ２＝ ａＣ ３ Ｈ０ １ ． Ｊ ｍ ｌ Ｃ ３ＨＯ Ｎ ２Ｏ ・ ２＋ ４ １ｋ ／ ｏ
一
为 了能 够定 量 控制 进 碱 量 ， 由ＤＳ 控 输 出４ Ｏｍ Ｃ遥 ～２ Ａ 的Ｄ 电 流 信 号 ， 控 制 电 机 变 频 器 ， 由变 频 器 输 出 频 率 Ｃ （ｚ Ｈ ）信 号 控 制 交流 电机 的转 速 ， 同 时交 流 电机 带 动螺
浅谈电比例控制系统在起重机上的使用
浅谈电比例控制系统在起重机上的使用
电比例控制系统是一种电气、液压、机械综合的控制系统。
它利用现代电子技术和微机控制技术，将被控制对象的状态转换成电信号或数字信号，进行运算、比较、控制等操作，支持反馈控制，实现自动化控制。
在起重机上，电比例控制系统的应用越来越广泛。
它可以用来控制各个执行机构如起升、行走、回转、大臂伸缩等，并在启动、停止、正反转等方面都有较高的精度和可靠性。
首先，电比例控制系统可以让起重机在工作过程中更加平稳和安全。
传统的控制系统依赖于机械和液压油压力和流量的传统性，其反应速度相对较慢。
而电比例控制系统可以提供更快的响应速度，节省时间和增加安全性。
其次，电比例控制系统还可以提高起重机的工作效率和可靠性。
电比例控制系统具有多种功能，可以控制开关、旋转角度、速度、力度、姿态等，自动调整各项参数，实现预想的动作，提高操作精度和效率。
然而，电比例控制系统也存在着一定的缺点。
比如，电器元件的故障可能会导致起重机发生意外，维修难度大，也会增加维修成本。
因此，需要安装可靠的故障检测和告警系统，确保操作人员的安全和维护人员的维修效率。
综上所述，电比例控制系统对于起重机的控制和操作具有重要的作用。
随着科技的发展，电比例控制系统也会不断地更新换代，进一步提高其精度、可靠性和使用效果。
浅谈电比例控制系统在起重机上的使用
浅谈电比例控制系统在起重机上的使用随着科技的飞速发展，电比例控制系统逐渐成为了各行各业智能化和自动化发展的必然趋势，而在起重机领域，电比例控制系统的应用更是日益广泛。
本文将就电比例控制系统在起重机上的使用进行一番探讨。
一、电比例控制系统的原理电比例控制系统是一种通过改变传感器信号电压或电流大小来调节执行元件动作的控制系统。
该系统根据传感器收集到的信号，经过放大、滤波和编码等处理，最终输出给执行元件，实现对被控对象的精确控制。
在起重机上，电比例控制系统通常被应用于对起重机的升降、伸缩、转动等动作进行精确控制。
1. 提高操作精度传统的机械控制系统在进行起重操作时，由于操作杆的长度和机械结构的限制，往往无法实现对起重物的精确控制。
而电比例控制系统则可以通过电子传感器实时监测各种参数，配合精确的控制算法，实现对起重机动作的高精度控制，大大提高了操作精度。
2. 降低能耗在传统的起重机控制系统中，通常需要通过液压或机械传动来实现对起重机的操作，而这些传动方式存在能量损失大、效率低等问题，导致能耗较高。
而电比例控制系统则可以通过优化控制算法和节能设计，最大限度地降低能耗，提高起重机的能效。
3. 增加安全性电比例控制系统可以集成多种安全保护功能，比如过载保护、失速保护、碰撞避免等，提高了起重机在操作过程中的安全性，并减少了意外事故的发生。
这对于起重机来说，尤为重要，因为一旦发生起重事故往往会造成极大的损失。
1. 起重机升降系统在起重机的升降系统中，通常会采用电比例控制系统，通过电子传感器实时监测升降速度、载重情况等参数，并通过控制算法实现对升降速度和力度的精确控制。
这样可以确保货物的平稳升降，并且可以根据需要调节速度和力度，非常灵活。
一些起重机需要具备伸缩功能，以适应不同尺寸的货物装卸需求。
电比例控制系统可以通过对伸缩速度和幅度进行精确调节，实现对伸缩动作的精准控制。
而在传统的机械控制系统中，往往无法实现如此精细的控制。

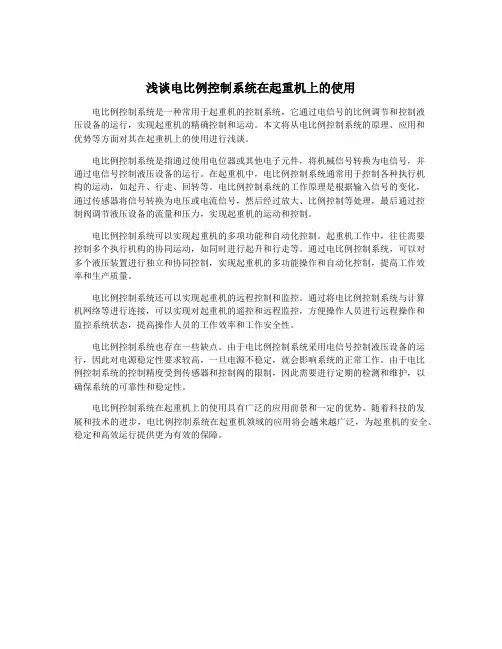

浅谈电比例控制系统在起重机上的使用
浅谈电比例控制系统在起重机上的使用电比例控制系统是一种常用于起重机的控制系统，它通过电信号的比例调节和控制液压设备的运行，实现起重机的精确控制和运动。
本文将从电比例控制系统的原理、应用和优势等方面对其在起重机上的使用进行浅谈。
电比例控制系统是指通过使用电位器或其他电子元件，将机械信号转换为电信号，并通过电信号控制液压设备的运行。
在起重机中，电比例控制系统通常用于控制各种执行机构的运动，如起升、行走、回转等。
电比例控制系统的工作原理是根据输入信号的变化，通过传感器将信号转换为电压或电流信号，然后经过放大、比例控制等处理，最后通过控制阀调节液压设备的流量和压力，实现起重机的运动和控制。
电比例控制系统可以实现起重机的多项功能和自动化控制。
起重机工作中，往往需要控制多个执行机构的协同运动，如同时进行起升和行走等。
通过电比例控制系统，可以对多个液压装置进行独立和协同控制，实现起重机的多功能操作和自动化控制，提高工作效率和生产质量。
电比例控制系统还可以实现起重机的远程控制和监控。
通过将电比例控制系统与计算机网络等进行连接，可以实现对起重机的遥控和远程监控，方便操作人员进行远程操作和监控系统状态，提高操作人员的工作效率和工作安全性。
电比例控制系统也存在一些缺点。
由于电比例控制系统采用电信号控制液压设备的运行，因此对电源稳定性要求较高，一旦电源不稳定，就会影响系统的正常工作。
由于电比例控制系统的控制精度受到传感器和控制阀的限制，因此需要进行定期的检测和维护，以确保系统的可靠性和稳定性。
电比例控制系统在起重机上的使用具有广泛的应用前景和一定的优势。
随着科技的发展和技术的进步，电比例控制系统在起重机领域的应用将会越来越广泛，为起重机的安全、稳定和高效运行提供更为有效的保障。
浅谈电比例控制系统在起重机上的使用
浅谈电比例控制系统在起重机上的使用电比例控制系统是一种常见而有效的控制系统，在起重机上的应用也是非常广泛的。
本文将从起重机的工作原理、电比例控制系统的基本原理和起重机上的应用三个方面，来浅谈电比例控制系统在起重机上的使用。
起重机的工作原理起重机是一种用于吊装和搬运重物的机械设备，通常由起重机梁、卷扬机构、大臂和配重等组成。
其工作原理是通过利用电动机和传动装置，来提升、移动和转动货物。
起重机在各行各业的生产中都发挥着重要作用，例如在工程建筑、港口物流、民用建筑等领域都有广泛的应用。
电比例控制系统的基本原理电比例控制系统是一种以电信号为控制输入，通过电磁阀等执行器调节液压或气动系统输出的控制系统。
它的基本原理是根据输入信号的大小，来控制输出执行器的运动，实现对液压或气动系统的精确控制。
它不仅具有响应速度快、精度高的特点，而且还能够实现多点控制和自动控制，因此在工业自动化领域中应用非常广泛。
电比例控制系统在起重机上的应用在起重机上，电比例控制系统通常被应用于起重机的升降、伸缩和转动等功能的控制。
通过电比例控制系统，可以实现对货物的提升速度、升降高度和移动方向的精确控制，提高了起重机的操作效率和安全性。
下面我们将分别从升降、伸缩和转动三个方面来具体阐述电比例控制系统在起重机上的应用。
1. 升降控制起重机在吊装货物时，经常需要对货物进行升降操作。
而电比例控制系统可以通过控制卷扬机构的电动机，来实现对货物的升降控制。
通过调节输入信号的大小，可以实现卷扬机构的升降速度和力度的精确控制，从而确保货物的安全吊装和顺畅升降。
比例系统
具有比例——微分控制规律的控制器，称为PD控制器，其输出与输入的关系如下式所示：
式中，为比例系数；为微分时间常数。与都是可调的参数。
PD控制器中的微分控制规律，能反应输入信号的变化趋势，产生有效的早期修正信号，以增加系统的阻尼程 度，从而改善系统的稳定性。在串联校正时，可使系统增加一个的开环零点，使系统的相角裕度提高，因而有助 于系统动态性能的改善。
图1
由于开环控制系统的精度比较低，只能应用在精度要求不高并且不存在内外干扰的场合，但开环控制系统一 般不存在所谓稳定性问题。而闭环控制系统（即反馈控制系统）的优点是对内部和外部干扰不敏感，但反馈带来 了系统的稳定性问题。只要系统稳定，闭环控制系统可以保持较高的精度。因此，目前普遍采用闭环控制系统， 如图2 。
谢谢观看
将比例控制与其他控制结合
比例控制与微分控 制结合（PD控制）
比例控制与积分控 制结合（PI控制）
比例、积分、微分 控制结合（PID控
制）
具有比例-积分控制规律的控制器，称PI控制器，其输出信号同时成比例地反应输入信号及其积分，即：
式中，为可调比例系数；为可调积分时间常数。
在串联校正时，PI控制器相当于在系统中增加了一个位于原点的开环极点，同时也增加了一个位于s左半平 面的开环零点。位于原点的极点可以提高系统的型别，以消除或减小系统的稳态误差，改善系统的稳态性能；而 增加的负实零点则用来减小系统的阻尼程度，缓和PI控制器极点对系统稳定性及动态过程产生的不利影响。只要 积分时间常数足够大，PI控制器对系统稳定性的不利影响可大为减弱。在控制工程实践中，PI控制器主要用来改 善控制环节也称为无惯性环节，对于液压缸或马达，忽略液压油的可压缩性和泄漏，液压缸的流量Q=VA。其中 V为活塞速度，A为活塞面积。
化工仪表及自动化第8章-第一节-串级控制系统精选全文
第八章 复杂控制系统
内容提要
串级控制系统
概述 串级控制系统的工作过程 串级控制系统的特点 串级控制系统中副回路的确定 主、副控制器控制规律及正、反作用的选择 控制器参数的工程整定
均匀控制系统
均匀控制的目的 均匀控制方案
1
内容提要
比值控制系统
概述 比值控制系统的类型
27
第一节 串级控制系统
3. 在可能的情况下，应使副环包围更多的次要干扰
如果在生产过程中，除了主要干扰外，还有较多的 次要干扰，或者系统的干扰较多且难于分出主要干扰 与次要干扰，在这种情况下，选择副变量应考虑使副 环尽量多包围一些干扰，这样可以充分发挥副环的快 速抗干扰能力，以提高串级控制系统的控制质量。
21
第一节 串级控制系统
四、串级控制系统中副回路的确定 副回路的确定 根据生产工艺的具体情况，选择一
个合适的副变量，从而构成一个以 副变量为被控变量的副回路。
确定的原则
1.主、副变量间应有一定的内在联系
22
第一节 串级控制系统 选择副变量的两类情况
选择与主变量有一定关系的某一中间变量作为副变量； 选择的副变量就是操纵变量本身，这样能及时克服它的波 动，减少对主变量的影响。
18
第一节 串级控制系统
小结
在串级控制系统中，由于引入一个闭合的副回路， 不仅能迅速克服作用于副回路的干扰，而且对作 用于主对象上的干扰也能加速克服过程。副回路 具有先调、粗调、快调的特点；主回路具有后调、 细调、慢调的特点，并对于副回路没有完全克服 掉的干扰影响能彻底加以克服。因此，在串级控 制系统中，由于主、副回路相互配合、相互补充， 充分发挥了控制作用，大大提高了控制质量。
19
比值控制系统的类型及应用
比值控制系统的类型及应用比值控制系统是一种常用的控制系统形式，它通过对被控对象的输入和输出进行比值运算，根据运算结果来调节控制器的输出信号，使得被控对象的输出始终保持在期望值的比值范围内。
相比于传统的比例控制系统，比值控制系统具有更高的控制精度和更强的抗干扰能力，适用于许多工业领域的控制需求。
比值控制系统的类型主要包括比例-积分（PI）控制系统、比例-积分-微分（PID）控制系统和模糊比值控制系统。
比例-积分（PI）控制系统是一种常见的比值控制系统，它通过将被控对象的输出与期望值之间的误差进行比值运算，然后乘以比例增益和积分时间，最终得到控制器的输出信号。
PI控制系统具有良好的稳定性和快速的响应速度，适用于对稳态误差要求较高的系统，如温度控制、流量控制和水位控制等。
比例-积分-微分（PID）控制系统在PI控制系统的基础上增加了微分时间，通过对误差的变化率进行比值运算，来进一步提高系统的响应速度和稳定性。
PID控制系统广泛应用于工业过程控制中，如压力控制、速度控制、位置控制和自动驾驶等。
它可以根据被控对象的动态特性来调整三个参数，以获得最佳的控制效果。
模糊比值控制系统是一种基于模糊逻辑的控制方法，它不依赖于精确的数学模型，而是根据专家经验和实际观测来建立模糊规则集，通过对输入的模糊度和输出的模糊度进行比值运算，从而实现控制目标。
模糊比值控制系统具有良好的鲁棒性和适应性，对于那些难以建模或者动态变化较大的系统，模糊比值控制系统能够有效地实现控制任务。
比值控制系统在许多领域中有着广泛的应用。
在工业自动化中，比值控制系统可以应用于温度控制、压力控制、流量控制、液位控制等过程控制领域。
比如，在温度控制领域，比值控制系统可以通过监测被控对象的实际温度和期望温度之间的比值差异，来进行控制器输出信号的调节，使得被控对象的温度始终保持在期望值的比值范围内。
在交通运输领域，比值控制系统可以应用于交通信号灯控制、车辆速度控制、智能轨道交通系统等。
随动控制系统应用探讨(比例控制)
摘要本文先以随动系统知识铺垫，学习随动控制系统的结构和定义，技术要求和发展现状，随动控制系统的应用领域在本文中也有提及.介绍了比例随动控制系统的定义及分类，同时也主要探讨了其在现实中的应用，并对其一些典型应用进行了简单探讨。
并在此基础上完成了其液压系统的数学建模和基于simulink工具箱的系统仿真。
第一章主要介绍了本文的研究目的，随动系统发展现状及背景,研究意义。
第二章介绍了随动系统和比例随动系统的组成及定义.第三章介绍了比例随动系统的应用，并举例说明其简单的原理和功能,还概括性的列举了一些其他领域的应用.最后一章以液压比例随动系统为例,进行了数学建模和仿真。
关键词:随动系统；比例控制；气动；液压abstractThis paper first to servo system knowledge matting，learn to go with dynamic control system structure and definition，technical requirements and the developing situation, servo control system application fields are also mentioned in this article。
Introduces the servo control system of the proportion of definition and classification, but also the main discusses the reality, the application of some of its typical applications are also discussed。
And on this basis completed its hydraulic system of mathematical modeling and simulation of the system based on simulink tool box。
比例控制技术概述
比例控制技术概述比例控制技术是一种常见的工业自动化控制手段，用于控制输入与输出之间的比例关系。
它通过调节输入信号的大小，以达到输出信号与输入信号之间的比例关系。
比例控制技术在工业生产、交通运输、能源电力等领域都有广泛的应用。
比例控制技术的基本原理是根据输入量与输出量之间的比例关系进行控制。
比例控制器通过测量被控对象的输出量与给定的参考输入量之间的差值，然后根据设定的比例系数进行放大，最终输出一个控制信号，控制被控对象的运行状态。
比例控制技术的核心就是确定合适的比例系数，使得被控对象的输出量稳定在期望值附近。
在比例控制技术中，比例控制器是关键的组成部分。
它通常由一个误差放大器和一个比例调节器组成。
误差放大器用于测量被控对象的输出量与参考输入量之间的误差，并将其放大到合适的幅度。
比例调节器根据设定的比例系数来放大误差信号，然后输出一个控制信号来调节被控对象。
比例控制技术的应用非常广泛。
在工业生产中，比例控制常用于调节温度、液位、压力等参数，来保持工艺过程的稳定性。
在交通运输中，比例控制技术可以被应用于车辆的制动系统，通过调节刹车踏板的推力与刹车效果之间的比例关系，来提高车辆的安全性和稳定性。
在能源电力领域，比例控制技术可以用于调节发电机的负载，通过根据负载大小调节燃烧系统的供气量，以提高发电机的效率。
比例控制技术有许多优点。
首先，它是一种简单且易于实施的控制方法，不需要复杂的算法和设备。
其次，比例控制技术具有较高的灵敏度和响应速度，可以快速调节被控对象的输出量。
此外，比例控制技术具有较好的稳定性和可靠性，能够在不同的工况下保持控制过程的稳定性。
然而，比例控制技术也存在一些局限性。
首先，由于比例控制技术只考虑了输入与输出之间的比例关系，忽略了其他因素的影响，因此在一些特定的工况下可能无法满足控制要求。
其次，比例控制技术对被控对象的特性较为敏感，需要在使用时准确地确定比例系数，否则可能会造成控制不准确或振荡的问题。
比值控制系统-PPT课件
2、单闭环比值控制系统
单闭环比值系统是为了克服开环比值系统 的存在的不足，在开环系统的基础上，增加一个 副流量的闭环控制系统。即实现副流量跟随主流 量的变化而变化，又可克服副流量本身干扰对比 值的影响。
两种控制方式
该系统存在的问题： 1、由于主流量不受控制，所以总物料量不固 定，不适合负荷变化幅度大的场合。 2、无法保证动态比值。
单闭环比值控制系统与串级控制系统的 区别： 单闭环比值控制系统的主流量相当于串 级控制系统的主参数，而主流量没有构 成闭环系统，F2的变化并不影响到F1。
3、双闭环比值控制系统
主流量回路：克服流量扰动，实现定值控制。 副流量回路：抑制副回路的扰动，使副流量与主流量成比值关系。 优点：1、克服单闭环比值控制系统主流量不受控，生产负荷在 较大范围内波动不足，故增设了主流量控制回路，克服主流量干 扰的影响。 2、实现精确的流量比值关系，确保两物料总量基本保持不变。 3、提降负荷比较方便，只需缓慢主流量控制器的给定，就可以 担降主流量，副流量自动跟踪提降，并保持比值不变。 存在问题：需要防止共振的产生。
过程控制系统
比值控制系统
方法的产生
在现代工业生产过程中，要求两种或多种物料流量 成一定的比例关系：一旦比例失调，会影响生产的 正常进行，影响产品的质量，浪费劳动力，造成环 境的污染，甚至产生生产事故。如： 1、燃烧过程：燃料与空气要保持一定的比例，才 能满足生产和环保的要求。 2、造纸过程：浓纸浆与水要以一定比例混合，才 能制造出合格 纸浆。 3、不少化学反应过程，多个进料要保持一定 比例。 4、制药生产中要求药物和注入剂按比例混合。 5、水泥配料系统……
4、变比值控制系统
定义：按照一定 的工艺指标自行 修正比值系数的 变化值控制系统， 比称为串级比值 控制系统。 注意：第三参数 必须可连续的测 量变送，否则系 统将无法实施。
第八章+比例控制系统的工程应用
8.8 电液比例平台升降控制系统 8.9 电冰箱内胆四工位热成型机电液比例控制系统 8.10 船舰模拟平台电液比例闭环控制系统 8.11 电液比例控制技术在电解机组的应用 8.12 连铸机机械手液压系统 8.13 基于电液比例技术的步进加热炉速度控制系统 8.14 热轧平整定位辊电液比例控制系统设计
东北大学机械工程与自动化学院液压与气动研究所
29
对中装置前端安装的检测光栅13用来 实时检测带钢的实际宽度w1，作为输 入信号输送给PLC。安装在油缸活塞 杆上的位移变送器，测量出来的信号 经过一定的转化关系转化为加紧槽宽 度信号反馈给PLC。两个信号在PLC内 部经计算后，输出信号给比例放大板 ，进而控制比例阀完成相应动作，使 夹棍随带钢的宽度而改变，保证夹紧 带钢而不出现翻边。
东北大学机械工程与自动化学院液压与气动研究所
5
第八章 比例控制系统的工程应用
采用电液比例控制技术的液压原理图
东北大学机械工程与自动化学院液压与气动研究所
6
第八章 比例控制系统的工程应用
控制系统工作原理
东北大学机械工程与自动化学院液压与气动研究所
7
第八章 比例控制系统的工程应用
8．2 飞机拦阻器电液比例控制系统
回液压系统原理图
东北大学机械工程与自动化学院液压与气动研究所
24
1.减振支路：调节减压阀8及换向阀9，油液推 动油缸13活塞杆伸出，推动水平传力机构调节 滑台及钢管位置。达到理想位置后，换向阀9 切换到中位。工作时，通过传力机构传递过来 的力向后挤压活塞杆，无杆腔油液流向蓄能器 ，蓄能器内压力升高，油液的压力对活塞杆产 生的推力与水平传力机构的力平衡，此刻，活 塞杆停止运动。在这个过程中，外力均被蓄能 器吸。
比值控制系统应用实例
比值控制系统
3.工业生产废液pH控制
若将工业生产中的废碱液直 接排入江河湖泊，将会造成 环境污染。若废液中含碱量 不高，无回收价值，则可在 废碱液中加入适量的酸进行 中和，使处理后的废液pH值 为7，再进行排放。故设计 一变比值控制系统。该系统 可根据废液的PH值，自动修 正比值系数，使酸碱中和， 从而使排出的废液符合环保 要求。
比值控制系统
自来水消毒控制
比值控制系统应用实例
比值控制系统
比值控制系统应用实例
2.连续铸钢过程喷水流量控制
在冶金工业中，为了获得一定的金属特性，从结晶器凝固 成型的钢坯需要按照预定的冷却模型进行喷水冷却。通过 对某钢厂喷水模型研究，得到1-4段喷雾水流量与拉速的 关系模型。
工艺要求拉速与流量的关系表：
比值控制系统应用实例
废液pH值控制系统
比值控制系统
比值控制系统应用实例
4.配料成分控制
在连续生产过程中，由于各种原料的成分可能有变化， 配料比不能固定，而应按配成混合料的实际成分随时加 以调整。
过程控制
过程控制
比值控制系统
比值控制系统应用实例
比值控制系统应用实例
1.自来水消毒比值控制 2.连续铸钢过程喷水流量控制 3.工业生产废液pH控制 4.配料成分控制
比值控制系统
1.自来水消毒比值控制
比值控制系统应用实例
自来水厂将自来水供给用户 之前，必须进行消毒处理。 氯气是常用的消毒剂，氯气 具有很强的杀菌能力，但如 果用量太少，则达不到灭菌 的作用，而用量太多，则会 给人们饮用带来副作用，且 造成浪费。为了使氯气注入 自来水中的量合适，必须使 氯气注入量与自来水量成一 定的比值关系。
拉速与流量关系表
