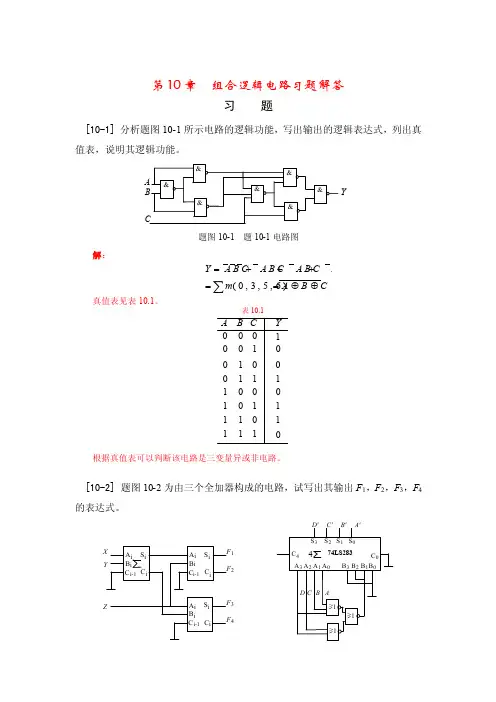

第10章 组合逻辑电路习题解答习 题[10-1] 分析题图10-1所示电路的逻辑功能，写出输出的逻辑表达式，列出真值表，说明其逻辑功能。
A B &&&&&&&CY题图10-1 题10-1电路图解：(0,3,5,6)Y A B C A B C A B CA B Cm A B C=+++==⊕⊕∑真值表见表10.1。
表10.1Y CB A 10001000010011100101110111111000根据真值表可以判断该电路是三变量异或非电路。
[10-2] 题图10-2为由三个全加器构成的电路，试写出其输出F 1，F 2，F 3，F 4的表达式。
A iB iC i-1S i C iA iB iC S i C i A i B iC i-1S i C iX YZ12F 3F 4i-1 A 3A 2A 1A 0S 3S 2S 1S 0C 0C 4D'C'B'A'74LS283D C B AB 3B 2B 1B 041>1>1>题图10-2 题10-2电路图 题图10-3 题10-3电路图 解：F 1=X Y Z ⊕⊕ 2()F X Y Z =⊕⋅3F X Y Z=⊕ 4F X Y Z =[10-3] 题图10-3为集成四位全加器74LS283和或非门构成的电路，已知输入DCBA 为BCD8421码，写出B 2 B 1的表达式，并列表说明输出''''A B C D 为何种编码？ 解：21B B D B A D C D CB CA ==++++=++若输入DCBA 为BCD8421码，列表可知D 'C 'B 'A '为BCD2421码。
[10-4] 题图10-4是由3线/8线译码器74LS138和与非门构成的电路，试写出F 1和F 2的表达式，列出真值表，说明其逻辑功能。
数字电子技术试题及答案解析
一、单项选择题（每小题1分，共15分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。
1．一位十六进制数可以用多少位二进制数来表示？（ C ）A . １B . ２C . ４D . 162．以下电路中常用于总线应用的是（ A ）A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门 3．以下表达式中符合逻辑运算法则的是（ D ）A.C ·C =C 2B.1+1=10C.0<1D.A +1=1 4．T 触发器的功能是（ D ）A ． 翻转、置“0” B. 保持、置“1” C. 置“1”、置“0” D. 翻转、保持 5. 存储8位二进制信息要多少个触发器（D ）A.2B.3C.4D.8 6．多谐振荡器可产生的波形是（ B ）A.正弦波B.矩形脉冲C.三角波D.锯齿波 7．一个16选一的数据选择器，其地址输入（选择控制输入）端的个 数是（ C ）A.1B.2C.4D.16 8．引起组合逻辑电路中竟争与冒险的原因是（ C ）A.逻辑关系错；B.干扰信号；C.电路延时；D.电源不稳定。
9．同步计数器和异步计数器比较，同步计数器的最显著优点是（ A ） A.工作速度高 B.触发器利用率高C.电路简单D.不受时钟C P 控制10．N 个触发器可以构成能寄存多少位二进制数码的寄存器？（ B ） A.N -1 B.N C.N +1 D.2N11．若用J K 触发器来实现特性方程AB Q A Q n 1n +=+，则J K 端的方程应为（ B ）A.J =A B ，K =B AB.J =A B ，K =B AC.J =B A +，K =A BD.J =B A ，K =A B12．一个无符号10位数字输入的D A C ，其输出电平的级数是（ C ）A.4B.10C.1024D.100 13．要构成容量为4K ×8的RAM ，需要多少片容量为256×4的RAM ？（ D ）A.2B.4C.8D.32 14．随机存取存储器R A M 中的内容，当电源断掉后又接通，则存储器中的内容将如何变换？（ C ）A.全部改变B.全部为1C.不确定D.保持不变 15．用555定时器构成单稳态触发器，其输出的脉宽为（ B ）二、多项选择题（每小题1分，共5分）在下列每小题的四个备选答案中有二至四个正确答案，请将正确答案全部选出并将其字母标号填入题干的括号内；少选错选都不得分。
数字电子技术课后习题答案（全部）
第一章数制与编码1.1自测练习1.1.1、模拟量数字量1.1.2、（b）1.1.3、（c）1.1.4、（a）是数字量，（b）（c）（d）是模拟量1.2 自测练习1.2.1. 21.2.2.比特bit1.2.3.101.2.4.二进制1.2.5.十进制1.2.6.（a）1.2.7.（b）1.2.8.（c）1.2.9.（b）1.2.10.（b）1.2.11.（b）1.2.12.（a）1.2.13.（c）1.2.14.（c）1.2.15.（c）1.2.16.10010011.2.17.111.2.18.1100101.2.19.11011.2.20.8进制1.2.21.（a）1.2.22.0，1，2，3，4，5，6，71.2.23.十六进制1.2.24.0，1，2，3，4，5，6，7，8，9，A，B，C，D，E，F 1.2.25.（b）1.3自测练习1.3.1.1221.3.2.675.521.3.3.011111110.011.3.4.521.3.5.1BD.A81.3.6.1110101111.11101.3.7.38551.3.8.28.3751.3.9.100010.111.3.10.135.6251.3.11.570.11.3.12.120.51.3.13.2659.A1.4自测练习1.4.1.BCD Binary coded decimal 二—十进制码1.4.2.（a）1.4.3.（b）1.4.4.8421BCD码，4221BCD码，5421BCD1.4.5.（a）1.4.6.011001111001.10001.4.7.111111101.4.8.101010001.4.9.111111011.4.10.61.051.4.11.01011001.011101011.4.12.余3码1.4.13.XS31.4.14.XS31.4.15.1000.10111.4.16.1001100000111.4.17.521.4.18.110101.4.19.0101111.4.20.（b）1.4.21.ASCII1.4.22.（a）1.4.23.ASCII American Standard Code for Information Interchange美国信息交换标准码EBCDIC Extended Binary Coded Decimal Interchange Code 扩展二-十进制交换吗1.4.24.10010111.4.25.ASCII1.4.26.（b）1.4.27.(b)1.4.28.110111011.4.29.-1131.4.30.+231.4.31.-231.4.32.-861.5 自测练习 1.5.1 略1.5.2 11011101 1.5.3 010001011.5.4 11100110 补码形式 1.5.5 011111011.5.6 10001000 补码形式 1.5.7 11100010 补码形式习题1.1 （a ）（d ）是数字量，（b ）（c ）是模拟量，用数字表时（e ）是数字量，用模拟表时（e ）是模拟量 1.2 （a ）7, （b ）31, （c ）127, （d ）511, （e ）40951.3 （a ）22104108⨯+⨯+， （b ）26108108⨯+⨯+，（c ）321102105100⨯+⨯+⨯+（d ）322104109105⨯+⨯+⨯+ 1.4 （a ）212121⨯+⨯+, （b ）4311212121⨯+⨯+⨯+, （c ）64212+12+12+12+1⨯⨯⨯⨯（d ）9843212+12+12+12+12⨯⨯⨯⨯⨯ 1.5 2201210327.15310210710110510--=⨯+⨯+⨯+⨯+⨯,3210-1-221011.0112+02+12+12+02+12=⨯⨯⨯⨯⨯⨯,210-18437.448+38+78+48=⨯⨯⨯⨯, 10-1-2163A.1C 316+A 16+116+C 16=⨯⨯⨯⨯1.6 （a ）11110, （b ）100110,（c ）110010, （d ）1011 1.7 （a ）1001010110000, （b ）10010111111.8 110102 = 2610, 1011.0112 = 11.37510， 57.6438 = 71.81835937510， 76.EB 16= 118.91796875101.9 1101010010012 = 65118 = D4916，0.100112 = 0.468 = 0.9816，1011111.011012 = 137.328 = 5F.68161.10 168 = 1410，1728 = 12210，61.538 = 49.671875， 126.748 = 86.9375101.11 2A 16 = 4210 = 1010102 = 528， B2F 16 = 286310 = 1011001011112 = 54578， D3.E 16= 211.87510 = 11010011.11102 = 323.78， 1C3.F916 = 451.9726562510 = 111000011.111110012 = 703.76281.12 （a ）E, （b ）2E, （c ）1B3, （d ）349 1.13 （a ）22, （b ）110, （c ）1053, （d ）2063 1.14 （a ）4094, （b ）1386, （c ）49282 1.15（a ）23, （b ）440, （c ）27771.16 198610 = 111110000102 = 00011001100001108421BCD ， 67.31110 = 1000011.010012 =01100111.0011000100018421BCD ， 1.183410 = 1.0010112 = 0001.00011000001101008421BCD ，0.904710 = 0.1110012 = 0000.10010000010001118421BCD1.17 1310 = 000100118421BCD = 01000110XS3 = 1011Gray， 6.2510 = 0110.001001018421BCD=1001.01011000 XS3 = 0101.01Gray，0.12510= 0000.0001001001018421BCD= 0011.010*********XS3 = 0.001 Gray1.18 101102 = 11101 Gray，0101102 = 011101 Gray1.19 110110112 = 0010000110018421BCD，45610 = 0100010101108421BCD，1748=0010011101008421BCD，2DA16 = 0111001100008421BCD，101100112421BCD = 010*********BCD， 11000011XS3 = 100100008421BCD1.20 0.0000原= 0.0000反= 0.0000补，0.1001原= 0.1001反= 0.1001补，11001原= 10110反= 10111补1.21 010100原= 010100补，101011原= 110101补，110010原= 101110补，100001原=111111补1.22 1310 = 00001101补，11010 = 01101110补，-2510 = 11100111补，-90 =10100110补1.23 01110000补= 11210，00011111补= 3110，11011001补= -3910，11001000补= -56101.24 1000011 1000001 1010101 1010100 1001001 1001111 1001110 0100001 01000001001000 1101001 1100111 1101000 0100000 1010110 1101111 1101100 1110100 1100001 1100111 11001011.25 0100010 1011000 0100000 0111101 0100000 0110010 0110101 0101111 101100101000101.26 BEN SMITH1.27 00000110 100001101.28 01110110 10001110第二章逻辑门1.1 自测练习2.1.1. （b）2.1.2. 162.1.3. 32, 62.1.4. 与2.1.5. （b）2.1.6. 162.1.7. 32, 62.1.8. 或2.1.9. 非2.1.10. 12.2 自测练习=⋅2.2.1. F A B2.2.2. (b)2.2.3. 高2.2.4. 322.2.5. 16，52.2.6. 12.2.7. 串联2.2.8. (b)2.2.9. 不相同2.2.10. 高2.2.11. 相同2.2.12. (a)2.2.13. (c)2.2.14. 奇2.3 自测练习2.3.1. OC，上拉电阻2.3.2. 0，1，高阻2.3.3. （b）2.3.4. （c）2.3.5. F A B=⋅, 高阻2.3.6. 不能2.4 自测练习1.29 TTL，CMOS1.30 Transisitor Transistor Logic1.31 Complementary Metal Oxide Semicoductor1.32 高级肖特基TTL，低功耗和高级低功耗肖特基TTL1.33 高，强，小1.34 （c）1.35 （b）1.36 （c）1.37 大1.38 强1.39 （a）1.40 （a）1.41 （b）1.42 高级肖特基TTL1.43 （c）习题2.1 与，或，与2.2 与门，或门，与门2.3 （a）F=A+B, F=AB （b）F=A+B+C, F=ABC （c）F=A+B+C+D, F=ABCD2.4 （a ）0 （b ）1 （c ）0 （d ）0 2.5 （a ）0 （b ）0 （c ）1 （d ）0 2.6 （a ）1 （b ）1 （c ）1 （d ）1 2.7 （a ）4 （b ）8 （c ）16 （d ）32 2.8 （a ）3 （b ）4 （c ）5 （d ）62.9 （a ）（b ） A B C D F 0 0 0 0 1 0 0 0 1 0 0 0 1 0 0 0 0 1 1 1 0 1 0 0 0 0 1 0 1 1 0 1 1 0 1 0 1 1 1 0 1 0 0 0 0 1 0 0 1 1 1 0 1 0 1 1 0 1 1 0 1 1 0 0 1 1 1 0 1 0 1 1 1 0 0 1 11112.10 Y AB AC =+2.11A B C Y 0 0 0 0 0 0 1 0 011A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 0 1 0 0 1 1 0 1 0 1 1 0 0 11110 1 1 11 0 0 01 0 1 11 1 0 01 1 1 12.122.13F1 = A(B+C), F2=A+BCA B C F1F20 0 0 0 00 0 1 0 00 1 0 0 00 1 1 0 11 0 1 1 11 0 0 0 11 1 0 1 11 1 1 1 12.142.15 （a）0 （b）1 （c）1 （d）02.16 （a）1 （b）0 （c）0 （d）12.17 （a）0 （b）02.182.19 Y AB BC DE F=⋅⋅⋅2.20 Y AB CD EF=⋅⋅2.21 102.22 402.23 当TTL反相器的输出为3V，输出是高电平，红灯亮。
10数字电子技术习题册答案三
课题三 时序逻辑电路习题答案任务一 RS 触发器填空题1. 两、翻转2. 记忆、 一位二进制数码3. 与非4. 输入5. 输出、记忆6. 1、07. 0 ， 1、同时、保持不变 判断题1. ×2. ×3. ×4. √ 绘图题1.图3-1 习题1表3-1 RS 触发器的真值表D RD SQ n+1 功能0 0 * 不定态，应避免出现0 1 0 置0 1 0 1 置111Q n保持（记忆）状态2.图3-1 习题2任务二 D 触发器与数据寄存器填空题1. 上升沿、下降沿2. 83. 并行、并行4.同步5. 1000 1111 问答题1. 答：数据寄存器用以存放二进制形式的数据和指令。
2. 答：D 触发器具有输出信号等于输入信号的特点，所以常用D 触发器构成数据寄存器。
3. 答：在数字电路中，一般都包含着多个触发器，为了使它们同步工作和提高触发器的抗干扰能力，所以引入同步控制信号。
4. 答：边沿型触发器的特点是：只有当CP 脉冲处于某个边沿（上升沿或下降沿）的瞬间，触发器的的状态变化才取决于输入信号的状态，而在其他时刻触发器保持原状态。
判断题1. √2. √3.×4.√5. ×绘图题1.图3-3 习题12.图3-4 习题2设计题1.图3-5 设计题表3-2 集成8D触发器74273逻辑功能表输入输出逻辑功能R CP D Q0 ××0 清零1 ↑ 1 1 置11 ↑0 0 置01 0 ×Q0保持2. 答：74273管脚1处的的小圆圈表示复位信号低电平时有效。
74273的CP脉冲信号是上升沿有效。
3.任务三移位寄存器填空题1. 串行、串行2. CP时钟脉冲3. 移位、寄存数据4. 由左至右5. 由右至左6. 双向移位7. N 、2N问答题1. 答：数据寄存器和移位寄存器都可以存储二进制数据，区别在于有无移位功能。
2. 答：用N根数据线同时输入或输出N个数据的方式称为数据的并行输入或并行输出方式。
《数字电子技术基础》课后习题答案
《数字电路与逻辑设计》作业教材：《数字电子技术基础》（高等教育出版社，第2版，2012年第7次印刷）第一章：自测题：一、1、小规模集成电路，中规模集成电路，大规模集成电路，超大规模集成电路5、各位权系数之和，1799、01100101，01100101，01100110；11100101，10011010，10011011二、1、×8、√10、×三、1、A4、B练习题：1.3、解：(1)十六进制转二进制：45 C010*********二进制转八进制：010*********2134十六进制转十进制：(45C)16=4*162+5*161+12*160=(1116)10所以：(45C)16=(10001011100)2=(2134)8=(1116)10(2)十六进制转二进制：6D E.C8011011011110.11001000二进制转八进制：011011011110.1100100003336.62十六进制转十进制：(6DE.C8)16=6*162+13*161+14*160+13*16-1+8*16-2=(1758.78125)10所以：(6DE.C8)16=(011011011110. 11001000)2=(3336.62)8=(1758.78125)10(3)十六进制转二进制：8F E.F D100011111110.11111101二进制转八进制：100011111110.1111110104376.772十六进制转十进制：(8FE.FD)16=8*162+15*161+14*160+15*16-1+13*16-2=(2302.98828125)10所以：(8FE.FD)16=(100011111110.11111101)2=(437 6.772)8=(2302.98828125)10 (4)十六进制转二进制：79E.F D011110011110.11111101二进制转八进制：011110011110.1111110103636.772十六进制转十进制：(79E.FD)16=7*162+9*161+14*160+15*16-1+13*16-2=(1950. 98828125)10所以：(8FE.FD)16=(011110011110.11111101)2=(3636.772)8=(1950.98828125)101.5、解：(74)10 =(0111 0100)8421BCD=(1010 0111)余3BCD(45.36)10 =(0100 0101.0011 0110)8421BCD=(0111 1000.0110 1001 )余3BCD(136.45)10 =(0001 0011 0110.0100 0101)8421BCD=(0100 0110 1001.0111 1000 )余3BCD (374.51)10 =(0011 0111 0100.0101 0001)8421BCD=(0110 1010 0111.1000 0100)余3BCD1.8、解（1）(+35)=(0 100011)原= (0 100011)补（2）(+56 )=(0 111000)原= (0 111000)补（3）(-26)=(1 11010)原= (1 11101)补（4）(-67)=(1 1000011)原= (1 1000110)补第二章：自测题：一、1、与运算、或运算、非运算3、代入规则、反演规则、对偶规则 二、 2、×4、× 三、 1、B 3、D5、C练习题：2.2：（4）解：Y =AB̅+BD +DCE +A D =AB̅+BD +AD +A D +DCE =AB̅+BD +D +DCE =AB̅+D (B +1+CE ) =AB̅+D （8）解：Y =(A +B ̅+C )(D ̅+E ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅(A +B ̅+C +DE ) =[(A +B ̅+C )̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅+(D ̅+E ̅)̅̅̅̅̅̅̅̅̅̅](A +B ̅+C +DE ) =(ABC +DE )(ABC ̅̅̅̅̅̅+DE ) =DE2.3：（2）证明：左边=A +A (B +C)̅̅̅̅̅̅̅̅̅̅̅̅ =A +A +(B +C)̅̅̅̅̅̅̅̅̅̅ =A +B̅C ̅ =右式所以等式成立（4）证明：左边= (A B +AB̅)⨁C = (A B +AB ̅)C + (A B +AB̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅C = (A BC +AB ̅C )+A B ̅̅̅̅⋅AB̅̅̅̅⋅C =A BC +AB̅C +(A +B ̅)(A +B )C =A BC +AB̅C +(AB +A B ̅)C =A BC +AB̅C +ABC +A B ̅C 右边= ABC +(A +B +C )AB̅̅̅̅⋅BC ̅̅̅̅⋅CA ̅̅̅̅ =ABC +(A +B +C )[(A +B̅)(B ̅+C )(C +A )]=ABC +(A +B +C )(A B̅+A C +B ̅+B ̅C )(C +A ) =ABC +(A +B +C )(A B̅C +A C +B ̅C +A B ̅) =ABC +AB̅C +A BC +A B ̅C 左边=右边，所以等式成立 2.4（1）Y ′=(A +B̅C )(A +BC) 2.5（3）Y ̅=A B ̅̅̅̅(C +D ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅ C D ̅̅̅̅̅(A +B ̅)̅̅̅̅̅̅̅̅̅̅̅̅̅̅ 2.6：（1）Y =AB +AC +BC=AB (C +C̅)+AC (B +B ̅)+BC (A +A ̅) =ABC +ABC̅+AB ̅C +A ̅BC 2.7：（1）Y =A B̅+B ̅C +AC +B ̅C 卡诺图如下：所以，Y =B2.8：（2）画卡诺图如下：Y(A,B,C)=A +B̅+C2.9：（1）画Y (A,B,C,D )=∑m (0,1,2,3,4,6,8)+∑d(10,11,12,13,14)如下：Y (A,B,C,D )=A B̅+D ̅2.10：（3）解：化简最小项式：Y =AB +(A B +C )(A B̅+C ) =AB +(A B A B̅+A BC +A B ̅C +C C ) =AB (C +C )+A BC +A B̅C =ABC +ABC ̅+A BC +A B ̅C =∑m (0,3,6,7)最大项式：Y =∏M(1,2,4,5)2.13：（3）Y =AB̅+BC +AB ̅C +ABC D ̅ =AB̅(1+C )+BC (1+AD ̅) =AB ̅+BC =AB ̅+BC ̿̿̿̿̿̿̿̿̿̿̿̿ = AB ̅̅̅∙BC ̅̅̅̅̅̅̅̅̅̅̅技能题：2.16 解：设三种不同火灾探测器分别为A 、B 、C ，有信号时值为1，无信号时为0，根据题意，画卡诺图如下：Y =AB +AC +BC =AB +AC +BC ̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿ =AB ̅̅̅̅⋅AC̅̅̅̅⋅BC ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅ =(A +B ̅)(A +C )(B ̅+C )̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅ =A +B ̅̅̅̅̅̅̅̅+A +C ̅̅̅̅̅̅̅̅+B ̅+C̅̅̅̅̅̅̅̅第三章：自测题：一、1、饱和，截止7、接高电平，和有用输入端并接，悬空； 二、 1、√ 8、√； 三、 1、A 4、D练习题：3.2、解：(a)因为接地电阻4.7k Ω，开门电阻3k Ω，R>R on ，相当于接入高电平1，所以Y =A B 1̅̅̅̅̅̅=A +B +0=A +B (e) 因为接地电阻510Ω，关门电0.8k Ω，R<R off ，相当于接入高电平0，所以、 Y =A +B +0̅̅̅̅̅̅̅̅̅̅̅̅̅=A ̅⋅B ̅∙1̅̅̅̅̅̅̅̅̅̅=A +B +0=A +B3.4、解：(a) Y 1=A +B +0̅̅̅̅̅̅̅̅̅̅̅̅̅=A +B ̅̅̅̅̅̅̅(c) Y 3=A +B +1̅̅̅̅̅̅̅̅̅̅̅̅̅=1̅=0(f) Y 6=A ⋅0+B ⋅1̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅=B̅3.7、解：(a) Y 1=A⨁B ⋅C =(A B +AB̅)C =A B C +AB ̅C3.8、解：输出高电平时，带负载的个数2020400===IH OH OH I I N G 可带20个同类反相器输出低电平时，带负载的个数78.1745.08===IL OL OL I I N G 反相器可带17个同类反相器3.12EN=1时，Y 1=A ， Y 2=B̅ EN=0时，Y 1=A̅， Y 2=B3.17根据题意，设A 为具有否决权的股东，其余两位股东为B 、C ，画卡诺图如下，则表达结果Y 的表达式为：Y =AB +AC =AB +AC ̿̿̿̿̿̿̿̿̿̿̿=AB ̅̅̅̅⋅AC̅̅̅̅̅̅̅̅̅逻辑电路如下：技能题：3.20：解：根据题意，A 、B 、C 、D 变量的卡诺图如下：Y =ABC +ABD =ABC +ABD ̿̿̿̿̿̿̿̿̿̿̿̿̿̿̿=ABC̅̅̅̅̅̅⋅ABD ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅电路图如下：第四章：自测题：一、2、输入信号，优先级别最高的输入信号7、用以比较两组二进制数的大小或相等的电路，A>B 二、 3、√ 4、√ 三、 5、A 7、C练习题：4.1；解：(a) Y =A⨁B +B ̅̅̅̅̅̅̅̅̅̅̅̅̅=A B +AB ̅+B ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅=A B +B ̅̅̅̅̅̅̅̅̅̅̅=A +B ̅̅̅̅̅̅̅̅=AB ，所以电路为与门。
数字电子技术第10章自测练习及习题解答

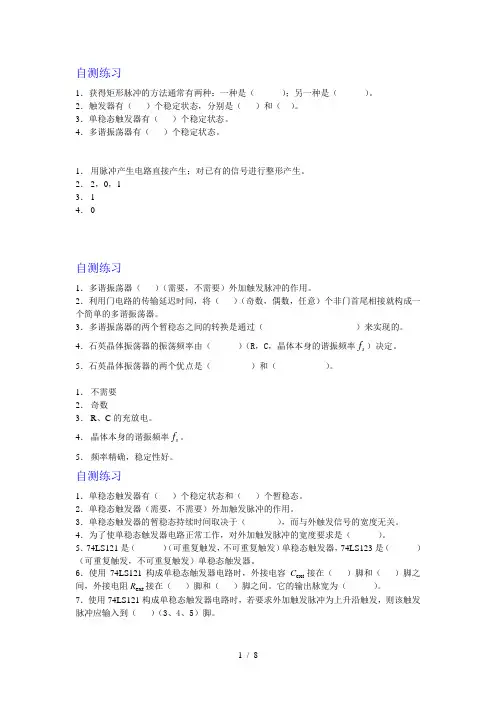

自测练习1．获得矩形脉冲的方法通常有两种：一种是（）；另一种是（）。

2．触发器有（）个稳定状态，分别是（）和（）。
3．单稳态触发器有（）个稳定状态。
4．多谐振荡器有（）个稳定状态。
1．用脉冲产生电路直接产生；对已有的信号进行整形产生。
2．2，0，13．14．0自测练习1．多谐振荡器（）（需要，不需要）外加触发脉冲的作用。
2．利用门电路的传输延迟时间，将（）（奇数，偶数，任意）个非门首尾相接就构成一个简单的多谐振荡器。
3．多谐振荡器的两个暂稳态之间的转换是通过（）来实现的。
f）决定。
4．石英晶体振荡器的振荡频率由（）（R，C，晶体本身的谐振频率s5．石英晶体振荡器的两个优点是（）和（）。
1．不需要2．奇数3．R、C的充放电。
f。
4．晶体本身的谐振频率s5．频率精确，稳定性好。
自测练习1．单稳态触发器有（）个稳定状态和（）个暂稳态。
2．单稳态触发器（需要，不需要）外加触发脉冲的作用。
3．单稳态触发器的暂稳态持续时间取决于（），而与外触发信号的宽度无关。
4．为了使单稳态触发器电路正常工作，对外加触发脉冲的宽度要求是（）。
5．74LS121是（）（可重复触发，不可重复触发）单稳态触发器，74LS123是（）（可重复触发，不可重复触发）单稳态触发器。
6．使用74LS121构成单稳态触发器电路时，外接电容C ext接在（）脚和（）脚之间，外接电阻R ext接在（）脚和（）脚之间。
它的输出脉宽为（）。
7．使用74LS121构成单稳态触发器电路时，若要求外加触发脉冲为上升沿触发，则该触发脉冲应输入到（）（3、4、5）脚。
8．使用74LS121构成单稳态触发器电路时，若要求外加触发脉冲为下降沿触发，则该触发脉冲应输入到（）（3、4、5）脚。
1．1，12．需要3．外接RC4．触发脉冲的宽度小于暂稳态持续时间5．不可重复触发，可重复触发6．10．11．11．14．0.7 RC7．58．3或4自测练习1．施密特触发器的特点是，输入信号幅值增大时的触发阈值电压和输入信号幅值减少时的触发阈值电压（）（相同，不相同）。
