动力电池PACK生产线

合集下载

pack电池生产线流程

pack电池生产线流程

pack电池生产线流程一、引言pack电池是一种广泛应用于电动汽车、储能系统等领域的重要组件,其生产线流程对于保证产品质量、提高生产效率具有重要意义。

本文将介绍pack电池生产线的整体流程,包括原材料准备、电池模组制造、电池模组测试、装配与封装等环节。

二、原材料准备1. 正极材料准备:包括正极片、集流体等材料的采购、入库,确保其质量符合要求。

2. 负极材料准备:包括负极片、集流体等材料的采购、入库,确保其质量符合要求。

3. 隔膜材料准备:包括隔膜片的采购、入库,确保其质量符合要求。

4. 电解液准备:包括正极材料、负极材料等的混合制备,确保电解液配比准确。

三、电池模组制造1. 正负极片涂布:将正极材料和负极材料分别涂布在集流体上,形成正负极片。

2. 隔膜贴合:将涂布好的正负极片与隔膜片按一定顺序叠压在一起,形成电池模组。

3. 压缩和固化:通过一定的压力和温度条件,使电池模组中的材料紧密结合,提高电池的稳定性和性能。

4. 切割和成品检验:将固化后的电池模组进行切割,形成标准尺寸的电池单体,并进行成品检验,确保电池单体质量合格。

四、电池模组测试1. 电性能测试:对电池模组进行放电和充电测试,检测其电压、电流、容量等参数,以验证其性能是否符合设计要求。

2. 循环寿命测试:对电池模组进行多次充放电循环,模拟实际使用情况,评估其循环寿命和容量衰减情况。

3. 安全性能测试:对电池模组进行过充、过放、短路等安全性能测试,确保其在异常情况下不会发生爆炸或火灾等安全问题。

五、装配与封装1. 电池模组装配:将通过测试的电池模组按照一定的数量和排列方式进行装配,形成pack电池组。

2. 电池组保护:对pack电池组进行保护措施,包括防尘、防水、防震等,确保其在使用过程中能够安全稳定运行。

3. 封装:将装配好的pack电池组进行封装,形成最终的pack电池产品。

4. 成品检验:对封装好的pack电池产品进行成品检验,确保其质量符合要求。

动力电池组PACK流水线生产方案

动力电池组PACK流水线生产方案

动力电池组PACK流水线生产方案一、概述动力电池组是储存和释放电能的设备,应用于电动汽车、混合动力汽车等领域。

PACK(Power Assemble Configuration Kit)流水线是动力电池组的生产线,用于实现动力电池组的高效、稳定和大规模生产。

本方案旨在介绍PACK流水线的整体架构和关键步骤,以及所需设备和人员配置,以提高动力电池组生产效率和质量。

二、PACK流水线架构PACK流水线的整体架构包括以下几个主要步骤:1.电芯检测与分级:通过检测电芯的电压、电流、内阻等参数,对电芯进行分类,以保证电芯的质量和性能符合要求。

2.电芯组装:将符合要求的电芯按照一定规格和数量进行组装,形成电芯组。

3.电芯组级联:将多个电芯组按照一定电路连接方式进行级联,形成电芯组串。

4.电芯组封装:对电芯组进行封装,以确保电芯组内部结构和连接的牢固性和密封性。

5.电芯组测试与故障排除:对电芯组进行电压、电流、容量等性能测试,并进行故障排查和修复。

6.电芯组整形与装配:对电芯组进行整形和装配,形成最终的动力电池组产品。

7.电池组测试与质检:对动力电池组进行外观、性能和安全性质检,确保产品质量符合标准要求。

三、PACK流水线关键步骤1.电芯检测与分级电芯检测与分级是PACK流水线的第一步,采用自动化测试仪对电芯进行电压、电流、内阻等参数的检测,然后将电芯分为合格品和不合格品两类,以确保后续组装的电芯质量符合要求。

2.电芯组装电芯组装是将符合要求的电芯按照一定规格和数量进行组装,形成电芯组。

此步骤采用自动化组装机械手,根据电芯的规格和要求进行自动化组装,以提高效率和减少人工操作。

3.电芯组级联电芯组级联是将多个电芯组按照一定电路连接方式进行级联,形成电芯组串。

此步骤采用自动化连接设备,将电芯组按照一定的连接方式进行级联,然后进行连接测试,以确保电芯组串的连接质量和稳定性。

4.电芯组封装电芯组封装是对电芯组进行封装,以确保电芯组内部结构和连接的牢固性和密封性。

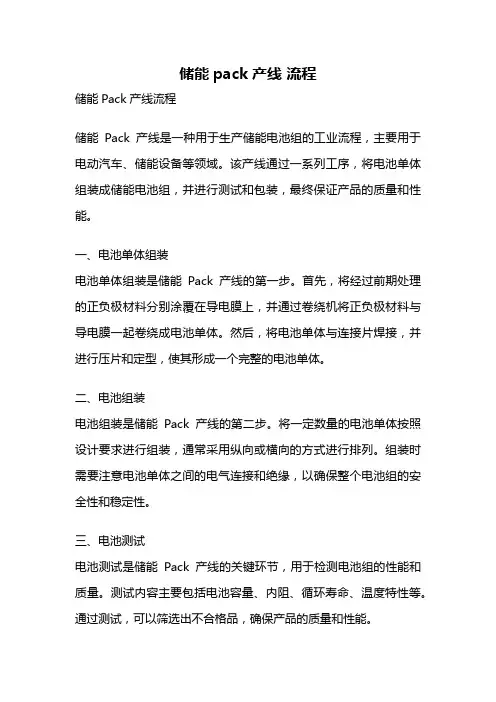

储能pack产线 流程

储能pack产线 流程

储能pack产线流程储能Pack产线流程储能Pack产线是一种用于生产储能电池组的工业流程,主要用于电动汽车、储能设备等领域。

该产线通过一系列工序,将电池单体组装成储能电池组,并进行测试和包装,最终保证产品的质量和性能。

一、电池单体组装电池单体组装是储能Pack产线的第一步。

首先,将经过前期处理的正负极材料分别涂覆在导电膜上,并通过卷绕机将正负极材料与导电膜一起卷绕成电池单体。

然后,将电池单体与连接片焊接,并进行压片和定型,使其形成一个完整的电池单体。

二、电池组装电池组装是储能Pack产线的第二步。

将一定数量的电池单体按照设计要求进行组装,通常采用纵向或横向的方式进行排列。

组装时需要注意电池单体之间的电气连接和绝缘,以确保整个电池组的安全性和稳定性。

三、电池测试电池测试是储能Pack产线的关键环节,用于检测电池组的性能和质量。

测试内容主要包括电池容量、内阻、循环寿命、温度特性等。

通过测试,可以筛选出不合格品,确保产品的质量和性能。

四、电池包装电池包装是储能Pack产线的最后一步,将经过测试合格的电池组进行包装和封装。

通常采用防震、防水、防火等包装材料,以确保产品在运输和使用过程中的安全性。

同时,还可以贴上产品标签和序列号,方便追溯和管理。

储能Pack产线的流程可以根据实际需求进行调整和优化。

例如,可以增加电池单体的前期处理工序,包括材料筛选、烘干、成型等,以提高电池单体的质量和一致性。

另外,也可以增加中间测试环节,对电池组在组装过程中的性能进行检测,及时发现问题并进行调整和修复。

储能Pack产线是一个复杂而关键的生产流程,涉及到多个工序和环节。

通过合理的组织和管理,可以确保储能电池组的质量和性能,满足市场需求,并推动储能技术的发展和应用。

新能源pack线工艺流程

新能源pack线工艺流程

新能源pack线工艺流程1. 简介新能源pack线工艺流程是指在新能源电池生产过程中,对电池进行组装和测试的一系列步骤。

该工艺流程的目标是确保电池的质量和性能,并最大限度地提高生产效率。

2. 工艺流程步骤2.1 材料准备在开始pack线工艺之前,首先需要准备各种材料和设备。

这些材料包括电池单体、连接件、绝缘垫片、外壳等。

设备包括注液机、焊接机、测试仪器等。

2.2 单体分选单体分选是根据单体的性能参数,将其分类为不同等级。

常见的参数包括电压、内阻、容量等。

这可以帮助确保pack后的电池组具有一致的性能。

2.3 清洁处理清洁处理是为了确保pack线上的各个部件干净无尘,并提供一个良好的工作环境。

这可以通过使用洁净室或清洁设备来实现。

2.4 组装组装是将单体与其他部件连接起来,形成一个完整的电池组。

这包括以下步骤:•将单体放置在固定夹具上。

•使用连接件将单体连接起来,形成串联或并联结构。

•在连接点上进行焊接,确保连接牢固可靠。

•安装绝缘垫片,防止短路和漏电。

2.5 注液注液是将电解液注入电池组中的关键步骤。

这需要使用注液机进行自动或半自动注液。

注液时需要确保注液量准确、均匀,并避免气泡的产生。

2.6 封装封装是将电池组放入外壳中,并密封起来的过程。

这可以通过以下步骤完成:•将电池组放入外壳中。

•使用密封胶或密封垫片将外壳与电池组固定在一起。

•使用焊接机对外壳进行焊接,确保密封性能良好。

2.7 充放电测试充放电测试是对pack后的电池组进行性能评估的重要步骤。

这可以通过以下测试完成:•充电测试:将电池组连接到充电设备,按照指定条件进行充电,并记录充电时间和容量。

•放电测试:将电池组连接到负载设备,按照指定条件进行放电,并记录放电时间和容量。

•性能评估:根据充放电测试结果,评估电池组的性能指标,如容量、循环寿命等。

2.8 整理包装整理包装是将pack后的电池组进行分类、整理和包装的步骤。

这可以通过以下步骤完成:•分类:根据性能参数和质量检验结果,将电池组分为不同等级。

电池PACK生产工艺流程

电池PACK生产工艺流程

扫码
测试
测试结果
三、详细工艺
1.8 模组成型 工作内容:将模块、链接铜片、支撑板,利用螺丝组装成模组,并粘贴条码。 设备:无。 工装和工具:气动扳手及套筒 ;扭力扳手及套筒; 工艺要求:扭力符合标准、模块正负极摆放正确。
三、详细工艺
2.预加工段 进行动力电缆加工、螺杆加工、线束加工、铜排加工、BMS检测及组装、高压板
二、工艺流程
三、详细工艺
按照工艺流程图,对每个工段和每个工位的工作内容、设备、人员进行分 解。 1、点焊段
利用分选机对电芯进行分选,分选后的电芯组装成模块、张贴条码,焊接 正负极镀镍钢片,检查焊点,测试模块的电压内阻并扫码记录数据,合格的模 块组装成模组。
三、详细工艺
1.1 电芯分选和模块组装 工作内容:设置分选机的分选参数,对电芯进行扫码、测试内阻、测试电压, 从分选机良品通道里面取出电芯,对于分选机不良品通里面的不合格电芯进行 标识隔离。 设备:分选机。 工装和工具:模块组装工作台。 工艺要求:内阻≤20mΩ,压差≤5mV,需同体系同等级电芯,且电芯无凸起 、凹陷、变形。
2.3热缩管裁切 工作内容:裁切热缩管至要求长度; 设备:热缩管裁切机; 工装和工具:无。
裁切机
三、详细工艺
2.4波纹管裁切 工作内容:裁切波纹管至要求长度; 设备:波纹管裁切机; 工装和工具:无。
波纹管裁切机
三、详细工艺
2.5电缆套管及热缩 工作内容:将裁切好的波纹管和热缩管套到电缆上,并利用热风枪热缩热缩管; 设备:无; 工装和工具:热缩枪 。
三、详细工艺
1.4 等离子清洗
工作内容:等离子清洗是使用等离子设备对组装后模块所有正负极进行清洁, 保证焊接质量。 设备:等离子清洗机。 工装和工具:模块定位夹具。 工艺要求:管控清洗速度及清洗时间,无明显异物。

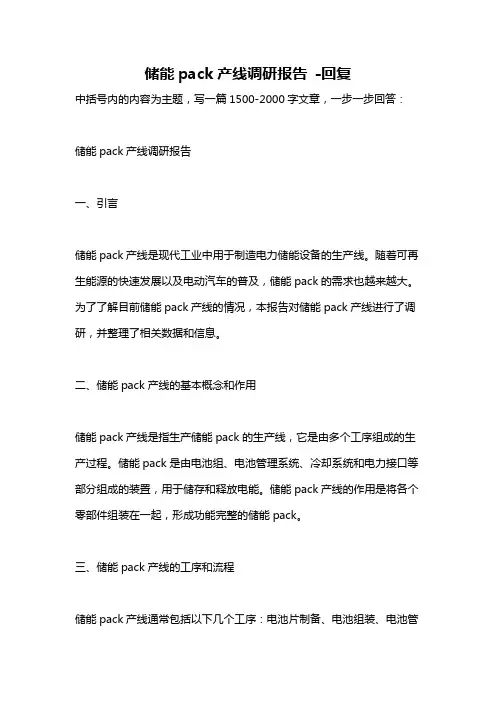

储能pack产线调研报告 -回复

储能pack产线调研报告 -回复

储能pack产线调研报告-回复中括号内的内容为主题,写一篇1500-2000字文章,一步一步回答:储能pack产线调研报告一、引言储能pack产线是现代工业中用于制造电力储能设备的生产线。

随着可再生能源的快速发展以及电动汽车的普及,储能pack的需求也越来越大。

为了了解目前储能pack产线的情况,本报告对储能pack产线进行了调研,并整理了相关数据和信息。

二、储能pack产线的基本概念和作用储能pack产线是指生产储能pack的生产线,它是由多个工序组成的生产过程。

储能pack是由电池组、电池管理系统、冷却系统和电力接口等部分组成的装置,用于储存和释放电能。

储能pack产线的作用是将各个零部件组装在一起,形成功能完整的储能pack。

三、储能pack产线的工序和流程储能pack产线通常包括以下几个工序:电池片制备、电池组装、电池管理系统集成、冷却系统安装和电力接口连接。

下面将逐一介绍这些工序的具体流程。

1. 电池片制备电池片制备是储能pack产线的第一个重要工序。

它包括电极制备、电池片堆叠和电池片封装等步骤。

电极制备包括电极材料的涂布、干燥和压制等过程。

电池片堆叠将制备好的阳极和阴极叠放在一起,并加入隔膜进行封装。

最后,电池片封装将堆叠好的电池片放入封装器中,进行密封和固定。

2. 电池组装电池组装是储能pack产线的第二个工序。

它包括电池排列、电池包固定和汇流条连接等步骤。

电池排列将多个电池片按一定顺序排列在一起。

电池包固定通过固定器将排列好的电池包固定在一起,确保其结构牢固。

汇流条连接将电池包与电池管理系统等其他部件连接起来,形成整个储能pack的电路。

3. 电池管理系统集成电池管理系统集成是储能pack产线的第三个工序。

它包括电池状态监测、温度管理和保护控制等步骤。

电池状态监测通过传感器等设备对电池的电压、电流和容量等进行监测和测量。

温度管理通过冷却系统对电池的温度进行控制,确保其在安全范围内工作。

动力电池PACK生产工艺流程图

动力电池PACK生产工艺流程图
PACK动力电池生产工艺流程图
修剪 极耳
半成品 性能测
电池组 装PCB
电芯准
热缩 PVC
底部贴 硅胶板
IQC充放 电测试
加环氧 板固定
电芯焊 接PCB
半成品容 量检测
PCB焊 排线
IQC对PCM板 性能全检
焊接导 线
文件编号 版本 制订日期
电芯焊 盘绝缘
PCM板焊 接排线
固定 PCM板
组装充 电组件
组装放 电组件
组装显示 灯组件
加工连 接插头
制订 审核 批准 PCB上贴硅
胶片
PCM板与电 芯连接排线
连接充 放组件
装外 壳
成品性 能检测
打螺丝 紧固外

贴商标
符号说明: 操作
暂存
扭力测试


检查
操作检查
流程方向
可选操作
外观检测 返工 OK
包装 NG
QA抽检

锂电池pack生产线可行性报告

锂电池pack生产线可行性报告

年产值3000 万锂离子电池pack 生产线工程可行性争辩报告日期:2022 -4-101.总论1.1工程名称年产3000 万元锂电pack 生产线工程1.2工程概况1.2.1建设目标本工程建设的目标是:到2022 年建成年产值3000 万元的锂电pack 生产线,本工程分三期完成,一期2022 年拟建成年产值500 万元的锂电PACK 生产线,二期到2022 年拟建成年产值1000 万元的锂电pack 生产线,三期到2022 年拟建成年产值3000 万元的锂电pack 生产线,通过外购电芯,自行检测包装组合,再到市场推广,逐步积存阅历、培育人才、最终形成市场口碑、优质客户等,为公司进入锂电池的电芯制造打下良好的根底。

1.2.2产品线以及拟建规模建设期产品名称拟建规模—期圆柱(18650) 一般型年产值500 万二期软包装一般型年产值500 万圆柱(18650) 动力型+一般型年产值1000 万三期软包装一般型+动力型年产值1000 万合计(三期建成后) 年产值3000 万建设期内容时间编制一期设备清单厂房规划2022 .4.20 前2022 .4.25设备调研2022 .5.10前—期设备选购2022 .6.1前设备安装调试2022 .7.1前人员培训2022 .7.5前编制二期设备清单2022.1.30 前厂房规划2022.2.5 前设备调研2022.2.20 前二期设备选购2022.3.15 前设备安装调试2022.4.20 前人员培训2022.4.25 前编制三期设备清单厂房规划设备调研2022.2.15 前2022.2.25 前2022.3.25 前三期设备选购2022.4.30 前设备安装调试2022.6.10 前人员培训2022.6.15 前类 别名 称 型 号 用 途单台产 能支 /10h 数量 / 台总产能支/10h单 价 价 格/万元 /万元圆柱锂离子 电池检测柜 盈创 YC-3000JL 512 点 3A 泰斯 MPT04S030A容量检测 1500支/24h3 4500 支39保护板测试仪电脑裁线剥生 产类防静电皮电池综合性能测试仪泰斯 2022 〔20V 〕全检电池 组 10000 组 110000 组0.480.48电 性能备注:一期锂电 pack 生产线、以及人员临时和镍氢检测车间、包装车间借调,一期500万产值,按 2 元/Ah 电池计算,折算日产 4000 支 18650 /2022mAh(1) 一期设备投资估量保护板检测96001 /24h 9600 1.7 1.7 裁切导线 202201202200.80.8---10.06 0.06100.001 0.01工作台面1030 元 0.03 防静电/m2锂离子电池 容量以及 23 6性能测试仪寿命测试合计18 18.08线机点焊机镍氢现有点焊静电手环测试仪 日本 HAKKO498静电手环除静电单台产 能支 /10h 数 量/ 台 总产能支/10h 单 价 价 格/万元 /万元软包锂离子 容量1500生 产类备注:二期软包 500 万产值,按 3 元/AH 电池计算,折算日产 5300 支 1000mAh 的软包 电池,二期锂电检测和包装车间和镍氢的检测和包装分开运作。

动力电池pack产线检查项目

动力电池pack产线检查项目

动力电池pack产线检查项目
首先,在原材料采购环节,需要检查原材料的质量和供应商的
资质,确保原材料符合要求,并且具有合格的认证。

在生产过程中,需要对每个生产步骤进行检查,包括电池单体的制造、电池模组的
组装、电池管理系统的安装等。

在这些步骤中,需要检查生产设备
的运行状态、操作人员的操作规范以及生产环境的清洁度和安全性。

另外,还需要对动力电池pack的性能进行检测,包括电池的容量、充放电性能、循环寿命等指标的测试,以确保动力电池pack的
性能符合设计要求。

同时,也需要进行安全性能的测试,包括短路、过充、过放等异常情况下的安全性能测试,以确保动力电池pack在
各种极端情况下都能保持安全稳定。

此外,还需要对动力电池pack的外观进行检查,确保外观无损伤、无渗漏等质量缺陷。

最后,在包装和出厂环节,需要对包装方
式和出厂产品进行最终检验,以确保产品符合出厂标准。

总的来说,动力电池pack产线检查项目涉及到原材料采购、生
产过程、性能测试、安全性能测试、外观检查、包装和出厂检验等
多个环节,需要全面细致地进行检查和测试,以确保生产出的动力电池pack的质量和安全性能达到要求。

动力电池pack生产工艺流程

动力电池pack生产工艺流程

动力电池pack生产工艺流程_动力电池PACK四大工艺介绍动力电池PACK一般都由五大系统构成。

那这五大系统是如何组装到一起,构成一个完整的且机械强度可靠的电池PACK呢?靠的就是装配工艺。

PACK的装配工艺其实是有点类似传统燃油汽车的发动机装配工艺。

通过螺栓、螺帽、扎带、卡箍、线束抛钉等连接件将五大系统连接到一起,构成一个总成。

动力电池pack生产工艺流程_动力电池PACK四大工艺介绍动力电池PACK一般安装在新能源汽车座椅下方或者后备箱下方,直接是与外界接触的。

当高压电一旦与水接触,通过常识你就可以想象事情的后果。

因此当新能源汽车涉水时,就需要电池PACK有很好的密封性。

动力电池PACK制造过程中的气密性检测分为两个环节:1)热管理系统级的气密性检测;2)PACK级的气密性检测;国际电工委员会(IEC)起草的防护等级系统中规定,动力电池PACK必须要达到IP67等级。

2017年4月份的上海车展,上汽乘用车就秀出了自己牛逼的高等级气密性防护技术。

将充电状态下的整个PACK 放到金鱼缸中浸泡7天,金鱼完好无损,且PACK内未进水。

没有软件的动力电池PACK,是没有灵魂的。

软件刷写也叫软件烧录,或者软件灌装。

软件刷写工艺就是将BMS控制策略以代码的形式刷入到BMS中的CMU和BMU中,以在电池测试和使用过程中将采集的电池状态信息数据,由电子控制单元进行数据处理和分析,然后根据分析结果对系统内的相关功能模块发出控制指令,最终向外界传递信息。

动力电池pack生产工艺流程_动力电池PACK四大工艺介绍电性能检测工艺是在上述三个工艺完成后,即产品下线之前必做的检测工艺。

电性能检测分三个环节:1)静态测试:绝缘检测、充电状态检测、快慢充测试等;2)动态测试;通过恒定的大电流实现动力电池容量、能量、电池组一致性等参数的评价。

3)SOC调整;将电池PACK的SOC调整到出厂的SOCSOC:StateOfCharge,通俗的将就是电池的剩余电量。

动力电池PACK简介

动力电池PACK简介

10
各工序设备配置说明
模组PACK测试 →充放电,DCIR测试工序方案
测试设备架构图
测试设备效果图(部分展示)
测试设备配置:HYNN-IGBT-750V300A-2Ch 测试设备15台,单台双通道,共计30通道, HYNN-EPT120V300A-2CH测试设备10台,单台双通道,共计20通道; 优势分析:1、采用国际先进的IGBT/MOSFET高频开关技术,能够实现电池测试过程中电能的高品质双向流动,基本不产生谐波电流和无功 THDI<3%,PF>0.99; 2、功能齐全,可实现对成组动力电池系统通过设定工况模拟进行充放电试验、对电池组的容量、效率、荷电状态、热性能等综合性 能进行评价、验证电池管理系统的电池检测精度和能量状态估计的准确性,为电池组装车后的有效管理提供试验依据; 3、可对接MES系统,系统中的节能调度模块采用人工智能算法,根据用户使用习惯,及产能情况,预算整个产线的功率使用状况, 智能调配充放电机柜的起始时间,使电池释放的电能充分利用,同时减轻厂区配电压力;也可在用电低谷时保存电能,用电高峰
⑤每台设备具有功能,把电芯的来料参数、测试数据,产品信息、物料来料信息,锁紧螺丝扭力等数据上传并存储至工控机机,以便调
取与追溯,以及连接工厂整个MES系统进行智能管理。
3
各工序设备配置说明
方案亮点
电芯组装段,设备采用数据信息统一共享,将整个 模组内的20-24个电芯,根据容量/K值/电压/内阻系 统自动配组/分选/缓存/AB单元组合,再自动堆叠成 模组,保证了模组的性能达到最佳。 本方案电芯段设备自动化程度高,省时省力,不仅 提高了生率产效,同时也保证了良品率;模组 PACK段,采用人机结合的方式,保证生产效率的 同时,降低了设备成本与制造成本。 A/B单元将2-3个电芯并联组合成一体,支架上设有 鸳鸯扣,可任意正反扣合成所需模组,结构稳定, 操作简单,极耳焊接牢固可靠,并且焊接效率高。 PACK组装段,操作工位与物料小车合并,利用 AGV小车运输的方式,不仅节省员工搬运强度与工 时,还保证了车间的再利用空间。 电芯缓存/配组,采用两套各9组独立顶升机构,利 用吸塑盘盛装保护,两套机构交替工作,保证足够 缓存数量可任意配对20-24个电芯组合模组。

电池PACK生产工艺流程

电池PACK生产工艺流程

三、详细工艺
1.4 等离子清洗
工作内容:等离子清洗是使用等离子设备对组装后模块所有正负极进行清洁, 保证焊接质量。 设备:等离子清洗机。 工装和工具:模块定位夹具。 工艺要求:管控清洗速度及清洗时间,无明显异物。
三、详细工艺
1.5 负极点焊 工作内容:按模块型号设置点焊机参数,利用夹具固定模块,进行负极载流片的焊接。 设备:点焊机。 工装和工具:模块定位工装。 工艺要求:焊接时间,压力,电流、电压。拉力管控,焊接位置正确无焊穿虚焊不良。
工作内容:模组固定、线槽固定、采集线固定及采集线线序测试检查、铜排固定、线路 走向整理及固定、性能测试等。
二、工艺流程
5. 测试段 工作内容:按照测试工艺,对电池包进行性能测试、参数检查等工作。
6. 包装段 工作内容:进行出厂前的检查,打印、粘贴铭牌,安装上盖,电池包打包等工作。
工艺流程图 详见下页
电池包生产流程分成六个工段:点焊和模组成型段 预加工段 箱体加工段 电池包组装段 测试段 包装段(PACK线为:点焊、组装、测试、包装) 。
1. 点焊和模组成型段(点焊段) 工作内容:电芯分选、模块组装、等离子清洗、正极载流片激光焊接、焊点检查、负极 电阻焊接、焊点检查、模块性能测试、模组成型焊接、模组性能测试。
航插
三、详细工艺
3.6 熔断器及BMS安装 工作内容:将熔断器及BMS固定到箱体上; 设备:无; 工装和工具: 风批及批嘴,扭力扳手及套筒。 工艺要求:BMS安装方向正确,扭力符合标准,BMS插接件口内无异物。
BMS
三、详细工艺
3.7 铜排及电缆安装 工作内容:在高压板、高压连接器、熔断器等组件之间连接铜排及电缆; 设备:无; 工装和工具: 风批及批嘴,扭力扳手及套筒。 工艺要求:扭力符合标准,铜排链接方向正确,电缆线绝缘层无破损。

动力电池组PACK流水线生产方案

动力电池组PACK流水线生产方案

动力电池组PACK流水线生产方案
本文介绍了一种动力电池组PACK生产方案,包括锂电
芯PACK生产流程、电池组加工工序和设备清单。

锂电芯PACK生产流程包括电芯分选、点焊、BMS焊接、连接线焊接、半成品测试、套PVC、PVC吹塑、收缩机和自
动分选机等工序。

电池组加工工序包括内阻仪、点焊机、成品检测综合测试仪、成品老化柜等设备。

设备清单中包括机器名称、型号、单价、机器数、工位、人数、参考图片和备注等信息。

建议根据实际情况选择购买数量。

针对不同的工厂产量要求,提出了三种不同的方案。

方案一适用于产量要求不高的工厂,主要采用人工操作,设备投入较低。

方案二适用于生产需求大的工厂,可大部分采用自动化
机器。

方案三适用于初步打样阶段,主要为客户制作样品和小批量试产。

需要注意的是,本文中存在一些格式错误,需要进行修改。

另外,部分段落表述不够清晰,需要进行小幅度的改写。

试述动力电池PACK生产工艺及厂房建设要求

试述动力电池PACK生产工艺及厂房建设要求

试述动力电池PACK生产工艺及厂房建设要求[摘要]Pack,即为包装,动力电池的pack,即组合电池,是动力电池封装或包装、装配作业整个过程。

动力电池,其内部以电解液、正负极的材料、隔膜等为主,经组合后制成电芯;多个单独电芯,以特定方式被包装成组后,动力电池则制备完成,动力电池、电气、电池管理及机械系统等,作为电动汽车主要能量来源,整个过程当中需利用动力电池的pack。

为确保更好地建设动力电池的PACK厂房,高效落实动力电池的PACK生产作业,本文主要探讨动力电池的PACK 总体生产工艺与其厂房建设各项要求,仅供。

[关键词]厂房建设;PACK;动力电池;生产工艺;建设要求;前言:伴随新能源产业持续发展,对动力电池相关产品的生产制造要求不断提升。

动力电池的pack,从属新能源类型汽车当中一个核心部件[1]。

为能够高效落实动力电池的PACK高效化生产制造,对动力电池的PACK总体生产工艺与其厂房建设各项要求开展综合分析较为必要。

1、关于动力电池的PACK总体生产工艺1.1 在装配工艺层面一是,模块组装及焊接作业。

开展模块组装,选定36P*4SD这一结构形式,各模块均预留采压接口4个,模块组装期间,各模块均要求组装电芯144个,以36并及4串为主要方式,把电芯安装于模块内部,开展电阻焊接作业,确保电芯和铜镍的复合片串并联完成。

因焊接作业极大地影响电池包自身性能,故需借助反复试验,并借助凸点焊手段实施电芯焊接作业,为焊接质量及产品总体合格率提供基础保证。

模块当中,对每个电芯正反面均需实施凸点焊作业。

结合生产线具体产能需求,焊接模块实际速度应当为220个/h,借助20台焊接装置同时操作;二是,模组组装作业。

借助机器人实施模块抓取,实现模组组装作业。

生产线当中,借助专门装配机器把模块合理组装成为模组,各模块相互间组装作业,需实行串联连接这一方式,以含导电簧的接插件为连接构件,再借助专门螺杆把模块拧紧。

实施模组组装作业,中间部位需借助环氧板来制造相应的绝缘区域,确保每个模块相互间绝缘性符合要求,对模块上面均需设专门卡扣,确保绝缘片扣好。

pack电池生产线设计注意事项

pack电池生产线设计注意事项

Pack电池生产线设计注意事项一、安全措施在Pack电池生产线上,安全是最重要的考虑因素之一。

为了确保操作人员的安全,我们需要采取一系列的安全措施。

例如,在生产线周围设置安全护栏,确保操作人员不会意外跌入生产线;使用防爆电气设备,以防止电池产生的气体引发爆炸;定期对生产线进行安全检查,确保设备运行正常。

二、高效性为了提高Pack电池生产线的效率,我们需要考虑生产线的布局和设备选型。

合理的布局可以减少操作人员移动的距离,提高生产效率。

同时,选择高效的设备也是必要的,例如使用自动化设备代替手动操作,可以大幅提高生产效率。

此外,为了确保设备的持续高效运行,还需要进行定期的维护和保养。

三、自动化自动化是现代制造业的趋势,Pack电池生产线也不例外。

通过自动化设备,可以大幅提高生产效率,减少人工误差。

同时,自动化设备还可以减少对操作人员的技能要求,降低人工成本。

为了实现自动化生产,需要选择可靠的自动化设备,并进行合理的生产线布局。

四、环保设计随着环保意识的提高,越来越多的企业开始重视环保问题。

在Pack 电池生产线上,我们需要采取一系列环保措施。

例如,使用环保材料代替有害材料,减少废气、废水的排放,对废气、废水进行治理后再排放等。

此外,还可以考虑使用太阳能、风能等可再生能源,以减少对环境的负担。

五、品质控制品质是企业的生命线,因此品质控制是Pack电池生产线设计的重要环节。

为了确保品质,我们需要对生产过程中的各个环节进行严格的质量检测和控制。

例如,对原材料进行质量检查,确保原材料的质量符合要求;对生产过程中的各个环节进行质量检测,确保每个环节的质量都符合要求;对成品进行质量检测,确保最终产品的质量符合客户要求。

六、灵活性Pack电池生产线需要具有一定的灵活性,以适应市场需求的变化。

例如,当市场需求发生变化时,我们可以调整生产线的布局和设备配置,以适应新的生产需求。

此外,为了提高生产线的灵活性,我们还可以考虑使用模块化的设备设计,便于设备的组装和拆卸。

动力电池PACK生产线

动力电池PACK生产线

关于筹建动力电池PACK生产线(初稿)
一,动力电池PACK生产线的任务:
负责PT和LEV电池组产品的样品制作及电池组小批量的生产,同时为将来可能的大批量生产做准备。

二,产能规划:
折算成36V/10AH电池组,即100组/天;
折算成6串19.2V/1.1AH电池组,即组/天。

三,工艺流程(讨论):
①LEV:保护板检测(全检)—电池点焊—焊点检测—上支架—焊接保护板—半成品检测—壳体组装—成品老化。

②PT:保护板检测(全检)—电池点焊—焊点检测—焊接保护板—成品检测—成品老化
③相关工艺文件:制定中
四,产能计算:
①以LEV 36V/10AH(3并11串26650)计算:点焊每组需30min,焊接保护板每组需15min,壳体组装每组需30min,所以每台点焊机每天(8小时)能点15组,由此计算共需8台点焊机(产能120组/天)。

②以PT 19.2V/1.1AH(6串18650)计算:点焊每组需7min,焊接保护板每组需5min,所以每台点焊机每天(8小时)能点65组,由此计算8台点焊机的产能520组/天。

五,设备需求:
流水线:每条4台电焊机,共需2条
六,人员配置:
见流水线人员布局图,每条拉13人,共需27
流水线人员布局图
七,PACK产线布局图:见附件“最新布局图”。

pack生产线背景和意义

pack生产线背景和意义

Pack生产线是指在电池制造过程中,将多个单体电池组成的电池组进行组装、测试、包装等环节的生产线。

随着科技的发展,锂电池作为一种高效、环保的能源储存方式,越来越受到人们的关注。

而Pack生产线则是将多个单体电池组成的电池组,广泛应用于电动汽车、电动工具、无人机、智能家居等领域。

因此,Pack生产线的重要性也越来越凸显。

具体来说,Pack生产线的背景和意义如下:1. 高度定制化需求:根据整车厂的要求,对不同车型进行针对性研发,具有较强的定制化属性。

当前市场上各家汽车厂商的要求不同,几乎没有两家车企的模组和生产工艺是一样的,这也对自动化产线提出了更多的要求。

2. 高安全高稳定要求:动力电池系统Pack的核心难点在于定制化的市场需求。

优质的动力电池系统Pack能够基于车厂客户不同车型的个性化需求,同时对动力电池BMS方案、热管理、空间尺寸、结构强度、系统接口、IP等级和防护等进行定制化研发与设计,通过各种成熟技术的交互使用实现动力电池组各模块的有机结合,保障核心储能装置电芯的安全性和稳定性,确保产品安全。

3. 整线节拍控制要求:整条自动线节拍是平均到每个工作站的工作时间节拍而非传统意义上见到的流水线。

传统的生产线上,从上个工作站完成后传送到下个工作站,总有工作站在等待,这样就浪费了节拍和效率。

而锂电电池需求的增长,要求生产保持高节拍,高效生产,满足市场供给需求。

4. 兼容性低:高效自动化生产线除了满足以上硬件配置和工艺要求以外,还需要重点关注其兼容性和‘整线节拍’,同时有效提升动力电池系统与不同厂商的不同车型的匹配性和应用性。

由于模组的不固定,所以来料的电芯、壳体、PCB板、连接片等都可能发生变化,生产线的兼容性就显得尤其重要。

总的来说,Pack生产线在锂电池制造过程中扮演着重要角色,对于提高电池组的安全性、稳定性以及生产效率具有关键作用。

中国第一条汽车动力电池PACK生产线

中国第一条汽车动力电池PACK生产线

一、前言我国在新能源汽车方面投入力度很大,列为科技部重大专项课题,目前已有多种混合动力新能源汽车样车问世,许多汽车企业陆续发布新车上市时间表,国务院近期出台了鼓励发展新能源汽车的扶持政策,显然,发展新能源汽车是国际共识,中国各地都在下大力气研发建设,如天津的电动汽车生产基地,深圳比亚迪的双模铁电池混合汽车,不久前合肥电动汽车已下线上路行驶,当地政府大力支持并特别颁发了上路牌照,此外还有浙江准备大力推出适合农村市场需要的微型电动汽车,价格不到万元人民币,在专家们还在争论我国到底发展哪种新能源结构车型时,各地方政府及企业已经因地制宜、实事求是地发展自己的新能源汽车产业了。

无论是何种新能源汽车,几乎都不排斥电池的作用,包括油电混合动力汽车、燃料电池汽车以及纯电动汽车,而在汽车动力电池方面,除了低成本的铅酸电池外,现在开始使用镍氢电池,近期将陆续推出锂动力电池,锂动力电池的综合性能目前最符合混合动力汽车的要求,世界各国,尤其汽车强国日本和美国,都在大力发展锂电池生产技术规模,我国也一哄而上,生产锂动力电池的企业不下百家。

锂动力电池目前的技术瓶颈是如何提高成品率从而降低成本,在保证单体电芯安全性的前提下实现大规模成组的动态充放电一致性,在足够功率放电的同时具有足够的循环使用寿命。

现有的生产设备、工艺流程、电池管理系统均存在缺陷,换句话说,目前企业尚不能稳定生产合格的锂动力电池组,至少国内企业是这样,有专家明确指出,我国现在还没有一条真正的汽车动力电池PACK生产线,如果不能快速解决这个问题,不但上百家电芯生产企业发展受阻,而且也会严重影响我国相关新能源汽车产业发展,反之,如果实现产业化,不但能满足国内整车市场的需要,更能解决国际庞大的市场之需,业内预计,新能源汽车专用锂动力电池每年需求上亿块,产值数万亿,谁也吃不下,与太阳能电池产业类似,将数年呈供不应求态势,而且订单只会向少数技术拥有企业过分集聚。

我们辛苦钻研八年之久,终于在锂动力电池的生产、控制方面取得了一系列技术突破,并拥有完全自主知识产权,可以整合现有的国内外单体电芯生产技术资源,突出解决电芯与整车用户之间的PACK问题,与地方政府和投资商一起,共同建立我国第一条汽车锂动力电池组PACK生产线。
