液压油缸装配工艺规范
液压系统元件及管路装配工艺
液压系统装配操作规程(一)、油泵电机组装配操作规程1、油泵可以用支座和法兰安装,泵和电机应采用共同的基础支承,支座或法兰和基础都应具有足够的刚性,以免在油泵运转时产生振动。
2、对于流量大于760L/min的泵,由于电机功率较大,不可将油泵安装在油箱上,应独立设置。
油泵的传动轴与电机输出轴安装的同轴度应符合设计要求,设计图纸如无要求,两轴的同轴度公差应不大于0.05mm,可采用双表找正法求得。
电机、泵输出轴不得有轴向作用力。
3、泵和电机传动轴之间应尽可能采用弹性联轴器联接,由于油泵传动轴不能承受弯曲力矩,因此严禁在泵轴上安装皮带或齿轮驱动油泵。
(二)、油箱装配操作规程1、油箱装配前应做渗漏试验,用煤油或柴油进行12小时试验,油箱不得有渗漏现象。
2、油箱应彻底清除油箱内残留物后方可安装封闭油箱的其它零件。
3、安装液位计,油温控制器、电加热器、空气滤清器、吸油过滤器、回油过滤器、人孔盖、放油阀等零件时,联连螺栓应均匀拧紧,确保密封无泄漏。
(三)、配管装配操作规程1、配管前管接头、焊接法兰必须经过去毛刺、清洗。
2、硬管必须经过倒角后方可点焊,焊接管夹。
阀、阀块、油缸与管路连接处在配管时必须经过封堵,避免混入杂物。
3、配管布置硬管要求横平竖直,软管要求弯曲半径不小于直径的6倍,轴向不得有旋转力矩。
4、焊接后各硬管管路必须经过酸洗、钝化、清洗处理,油口应有封堵,避免在装配时有灰尘等进入。
5、按输油管的作用分为吸油管、回油管和压力油管。
吸油管和回油管涂刷黄色油漆,压力油管涂刷红色油漆,以此为识别标志;对于特殊要求的油管另行喷涂。
6、所有连接螺纹处均要涂防松胶(LT-1242)进行螺纹紧固。
7、管路联接应牢固,确保密封无泄漏,承受压强应符合设计要求。
(四)、阀块装配操作规程1、阀块在安装前全部油孔应进行酸洗,确保油孔内无残留物,清洗干净后用螺栓均匀紧固到基础上,安装方向及位置不得有误,应符合图纸要求。
2、阀块的密封面不得有划痕,碰伤或损坏(特别是搬运过程中应用软物质将其包装或相互隔离,避免碰撞),螺纹孔的垂直度应符合图纸要求,如图纸无特殊要求应按相关标准或未注公差执行。
油缸装配工艺规范
xxxxx有限公司工艺规范编号:xxxxxx名称:液压油缸装配工艺规范(通用)受控状态:有效性:持有部门:日期:一、准备1、配套:按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。
未经检查合格的零配件不得进入装配。
2、清理:检查并最终清除所有机加工零件、标准件上的飞边、毛刺、锈迹。
清除时,零件不能有损伤,同时复查各零件外观是否合格;3、清洁:A:用压缩空气吹净工作台及待装配零件各部位的异物,并用毛巾擦拭干净。
要注意清除缸筒、沟槽、以及油口的铁屑、焊渣等细小异物;B:清洗后要用压缩空气将零件吹干;D:所有待装配的零件清理、清洁后都要放置在装配点的干净工位器具上;E:清理、清洗所有装配工具、工装。
4、零件检验装配钳工做好自检工作,再向检验员提请检查。
装配检验员必须按上述要求进行巡检和完工检查。
二、组装1、组装活塞杆:A:活塞杆小端为卡键式:将活塞杆小端装上O型圈,然后装配活塞组件,再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。
整体焊接式活塞杆,须先装导向套组件,再装活塞组件。
B:活塞杆小端为螺纹式:将活塞组件旋入活塞杆上拧紧到位,注意不能损伤O 形圈,然后装锁紧螺母压紧(装配前清除紧定螺钉孔的油脂),装钢球、紧定螺钉(装配前涂紧固胶)。
整体焊接式活塞杆,须先装导向套组件,再装活塞组件。
C:活塞杆杆端为叉头时,最后装叉头。
2、缸体组装:A:缸体为卡键式:将已组装好的活塞杆装入缸体,再按图纸要求装导向套、孔用卡键、挡环、轴用挡圈及其它零件(注意装配导向套时若O型圈过油口,必须用堵塞堵住油口以免损坏密封件)。
B:缸体为法兰式:将已组装好的活塞杆装入缸体,再按图纸要求装导向套、弹垫、螺钉(螺栓),按装配图拧紧力矩要求拧紧螺钉(螺栓)。
螺钉、螺栓须按下表的拧紧力矩紧固。
特殊油缸按图纸的技术要求执行。
C:缸体为螺纹式:将已组装好的活塞杆装入缸体,再按图纸要求装螺纹式导向套,拧紧。
配钻紧定螺钉孔,清除铁屑,抹紧固胶,装紧定螺钉拧紧。
液压油缸公差配合
液压油缸公差配合液压油缸是液压系统中的核心执行元件,它将液体的压力能转换为机械能,推动负载进行直线运动或摆动。
在液压油缸的设计和制造过程中,公差配合是一个至关重要的环节。
公差配合不仅影响着液压油缸的性能、寿命和可靠性,还直接关系到整个液压系统的运行效率和稳定性。
因此,对液压油缸公差配合进行深入探讨,具有重要的现实意义和工程价值。
一、液压油缸公差配合的基本概念公差配合是指同一尺寸链中,各组成环之间公差的相互关系和配合性质。
在液压油缸中,公差配合主要涉及缸筒、活塞、活塞杆、导向套等关键零部件的尺寸精度和形位公差。
这些公差的大小和配合性质,直接影响着液压油缸的密封性能、摩擦阻力、运动平稳性和使用寿命。
二、液压油缸公差配合的重要性1. 密封性能:液压油缸的密封性能是其正常工作的基础。
合理的公差配合可以确保缸筒、活塞和活塞杆等部件之间的良好密封,防止液压油泄漏和外界杂质侵入。
否则,密封不良将导致系统压力下降、效率降低,甚至引发故障。
2. 摩擦阻力:液压油缸在运动过程中,各部件之间会产生摩擦阻力。
过大的摩擦阻力不仅会增加能量消耗,还会加速零部件的磨损。
通过合理的公差配合,可以减小摩擦阻力,提高液压油缸的效率和寿命。
3. 运动平稳性:液压油缸的运动平稳性对于保证液压系统的工作精度和稳定性至关重要。
公差配合不当可能导致活塞杆在运动过程中出现卡滞、跳动等现象,影响系统的正常工作。
4. 使用寿命:公差配合对于液压油缸的使用寿命具有决定性影响。
过紧或过松的配合都可能导致零部件的过早损坏。
合理的公差配合可以确保各部件之间的良好接触和相对运动,从而延长液压油缸的使用寿命。
三、液压油缸公差配合的设计原则1. 合理性原则:在设计液压油缸公差配合时,应充分考虑各部件的功能要求和工艺性能,合理选择公差等级和配合性质。
避免盲目追求高精度配合而导致制造成本上升和装配困难。
2. 经济性原则:在满足使用要求的前提下,应尽量降低制造成本。
液压缸装配出厂试验规范
工程液压缸装配试验出厂工艺规范一、设备及工量具、装配工装:1、粗、精洗工作台;外滑环加热装置;无水空压机;烘干机等。
2、各引进套、装配器、整形器等装配工装。
3、各类清洗工具、去毛刺工具、砂纸、油石、抛光膏(粉)、面粉等。
二、准备1、配套:按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。
未经检查合格的零配件不得进入装配。
2、清理:A:检查并最终清除所有机加工零件、标准件、塑料件、橡胶件飞边、毛刺、锈迹。
活塞杆应擦拭干净并检查是否有掉铬、碰伤现象,缸筒油口倒角及毛刺应特别注意。
清除时,零件不能有损伤,同时复查各零件外观是否合格;B:密封件应小心拆除保护装置;3、清洁:A:清洗前用压缩空气吹净工作台及待装配零件各部位的异物,再用煤油(密封件不用燃油清洗)或清洗剂清洗干净。
要注意缸筒内孔、缸头各内孔、活塞、导向套各油槽的细小异物;有螺纹的零件应用和好的面团进行粘连去除污物。
B:清洗后要用压缩空气将零件吹干或烘干;C:采用干式装配的零件进行干燥处理;D:所有待装配的零件清洗、清理后都要放置在装配点的干净工位器具上;E:清理、清洗所有装配工具、工装。
4、要求:A:部装前、自检时严禁带线手套、帆布手套;部装中允许带绵质薄手套。
B:所有零部件必须先行自检,然后通知检验进行检查,合格后方可进行下一步组装。
5、零件检验装配钳工做好自检工作,再向检验员提请检查。
装配检验员必须按上述要求进行巡检和完工检查。
三、组装1、组装活塞:分别装配活塞密封组件和支承环;活塞密封(材料为填充PTFE必须在50°C~60°C的油温中浸泡后才可装配)装配后必须进行整形。
活塞为螺纹式时,将0形圈装入内台阶孔的O形圈槽内。
2、组装导向套:分别装配轴用组合密封、Y型密封圈、防尘圈(或支承环)和O型圈,组装导向套必须采用干式装配。
3、组装活塞杆:A:活塞杆小端为卡键式:将活塞杆小端装上O型圈,然后装配活塞组件,再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。
液压油缸装配工艺流程

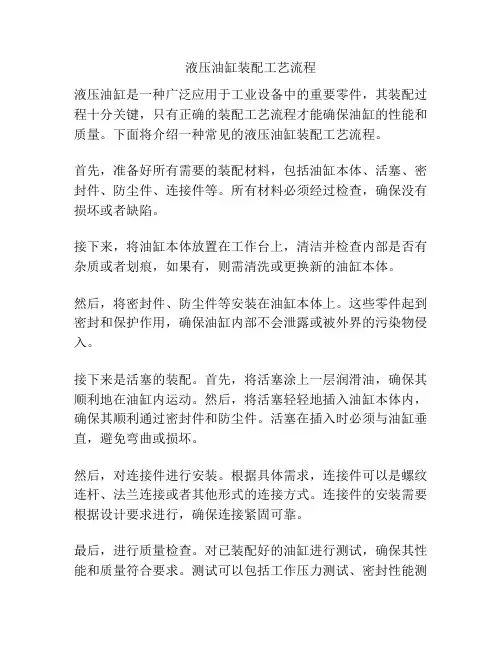

液压油缸装配工艺流程液压油缸是一种广泛应用于工业设备中的重要零件,其装配过程十分关键,只有正确的装配工艺流程才能确保油缸的性能和质量。
下面将介绍一种常见的液压油缸装配工艺流程。
首先,准备好所有需要的装配材料,包括油缸本体、活塞、密封件、防尘件、连接件等。
所有材料必须经过检查,确保没有损坏或者缺陷。
接下来,将油缸本体放置在工作台上,清洁并检查内部是否有杂质或者划痕,如果有,则需清洗或更换新的油缸本体。
然后,将密封件、防尘件等安装在油缸本体上。
这些零件起到密封和保护作用,确保油缸内部不会泄露或被外界的污染物侵入。
接下来是活塞的装配。
首先,将活塞涂上一层润滑油,确保其顺利地在油缸内运动。
然后,将活塞轻轻地插入油缸本体内,确保其顺利通过密封件和防尘件。
活塞在插入时必须与油缸垂直,避免弯曲或损坏。
然后,对连接件进行安装。
根据具体需求,连接件可以是螺纹连杆、法兰连接或者其他形式的连接方式。
连接件的安装需要根据设计要求进行,确保连接紧固可靠。
最后,进行质量检查。
对已装配好的油缸进行测试,确保其性能和质量符合要求。
测试可以包括工作压力测试、密封性能测试、运动平稳性测试等。
如果测试结果不符合要求,则需要排查原因并进行修复。
在整个装配过程中,操作人员必须严格按照操作规程进行操作,并注意安全。
当操作过程中发现问题时,及时停止工作并联系相关人员解决。
以上就是一种常见的液压油缸装配工艺流程。
当然,具体的工艺流程还会根据不同的油缸类型和要求而有所不同。
无论如何,正确的装配工艺流程是确保油缸性能和质量的关键。
只有严格按照工艺流程进行操作,才能生产出高质量的液压油缸。
液压油缸装配工艺流程
液压油缸装配工艺流程
《液压油缸装配工艺流程》
液压油缸作为工业领域常用的执行元件,其装配工艺流程尤为重要。
正确的装配工艺能够保证油缸的性能和可靠性,同时也能提高生产效率。
下面将介绍液压油缸的装配工艺流程。
1. 零部件准备:首先,将油缸的各个零部件进行清洁处理,确保零部件的表面光滑且无杂质。
同时,检查零部件的尺寸和质量,确保其符合设计要求。
2. 安装密封件:在装配过程中,首先需要安装密封件。
密封件的安装位置和方式需按照设计要求进行,这样可以确保油缸有较好的密封性能。
3. 装配活塞杆:接着,将活塞杆安装到油缸内,并确保其与密封件之间的配合良好。
活塞杆的摩擦力和密封性能对油缸的工作性能影响较大,因此需要特别注意。
4. 安装阀块和管路:根据设计要求,安装阀块和管路,确保液压系统的正常工作。
阀块和管路的安装位置要准确无误,连接处需严密,以防漏油和压力损失。
5. 装配油箱和液压泵:最后,将油箱和液压泵安装到液压系统中,并进行相关管路的连接和调试工作。
此时需要特别注意油液的清洁度和泵的正常工作,以确保整个液压系统的稳定性和可靠性。
通过以上步骤的装配工艺流程,可以保证液压油缸的性能和可靠性,提高其在工业生产中的应用价值。
同时,实施良好的装配工艺流程还能够提高生产效率,降低生产成本,为工业生产带来更多的效益。
液压缸装配作业规程
液压缸装配作业规程1、装配前检查。
检查清点所有的零部件是否齐全。
检查所有零部件是否符合图纸要求及检验是否合格等其他相关要求。
目测密封槽各棱角、槽底是否符合要求。
测量各尺寸是否符合要求。
2、装配前准备。
各零部件去毛刺、清洗,并无任何杂质附在零部件表面。
密封件装配倒角、密封槽等处应圆滑。
对要求有防松螺钉或开口销防松的,按图纸要求配钻螺纹孔或开口销孔。
配钻后应严格去尖角、毛刺、铁屑。
支承导向环的切口角度应控制在与轴向成25°左右,切口间隙应控制在2mm以内,切后去飞边、毛刺。
活塞杆放在适当的工装上不得损坏表面。
目测表面有无磕碰、划伤等表面缺陷。
螺纹及倒角处毛刺、铁屑等应清除干净。
3、冲洗、清洗。
各零件(密封件除外)放入干净煤油内清洗干净,使清洁度达到要求。
较长、直径较大的缸筒在冲洗台架上对缸筒内壁进行循环喷洗。
4、装配。
转运到装配作业区域(必须在装配作业区进行装配,以确保装配时,外界环境不造成污染,),再进行装配前的冲洗。
液压缸各零件清洗完后,用干净压缩空气将各零件吹干,无残留煤油,方可进行装配。
●各零件用干净破布(禁止用带丝状物如棉纱等)垫于装配平台,以防颗粒杂质污染液压缸内部各零件。
●领取的密封件禁止浸泡在煤油内,以免加速密封件老化、硬化、膨胀变形,缩短密封件使用寿命。
●保护性装配密封件,禁止用带尖锐刃口的工具撬密封件,损坏密封件。
对于缸筒上油口、卡键槽,以及斯特封形式密封等,在装配密封时要用相应的工装进行装配。
●在装配时要在密封部位涂抹少量液压油。
5、外观保护。
●外露油口用橡胶塞或堵板堵住,以免杂质掉入油缸内。
●外露活塞杆螺纹用橡胶套帽套入,以免碰伤螺纹。
6、检测试验。
进行出厂试验,试验方法应符合GB/T15622-2005,试验指标应符合JB/T10205-2000。
试验合格后,所有联接螺栓(钉),必须重新紧一篇。
●最后,要在液压缸适当位置打上标牌,打印相应参数(工作压力、缸径、活塞杆径、行程,装配日期等)。
液压缸装配注意事项
液压油缸在装配中需注意的6个问题:1、所有零部件在装配前应清洗干净,晾干后再装配。
需要上紧固胶的零部件应用专用清洗剂洁洗,或用丙酮代替。
紧固胶初步固化时间一般为20min,应在20min内将零部件紧固至技术要求的力矩。
2、所有滑动零部件在装配时都应抹上适量的液压油润滑。
尺寸较大的细牙丝扣配合零部件在装配时可抹上适量黄油。
如丝扣配合紧密,且在拆卸时丝扣曾经有烧坏现象,可使用二硫化钥黄油润滑。
3、要正确安装液压油缸各处的密封装置。
安装O形圈时,不要将其拉到永久变形的程度,也不要边滚动边套装,否则叮能因形成扭曲状而漏油。
安装Y形、V形密封圈及阶梯密封圈时,要注意其女装方向,避免因装反而漏油,对Y形密封圈而言,其唇边应对着有压力的油腔;此外,Y形密封圈还要注意区分是轴用还是孔用,不要装错。
V形密封圈由形状不同的支承环、密封环和压环组成,当压环压紧密封环时,支承环可使密封环产生变形而起密封作川,安装时应将密封环的开日面向压力油腔;调整压环时,应以不漏油为限,不一可压得过紧,以防密封阻力过大。
阶梯型密封圈的阶梯方向应面向压力油腔。
密封装置如一与滑动表面配合,装配时应涂以适量的液压油。
拆卸后的O形密封圈和防尘圈应全部换新。
4、有些活塞密封件在装进活塞密封槽后被胀大,与缸筒装配时容易被切坏,应使用锥形收紧套将密封件收紧。
如没有一可根据活寨及液压油缸筒尺寸在车床上翻工一个。
一般来说其锥度为30°,小头尺寸为缸筒内壁尺寸即可。
活寨一与活塞杆装配后,须设法测量其同轴度和在全长上的直线度是否超差。
5、液压油缸压力承受部件的螺栓和防松螺母是一次性使用的,不可重复使用。
压力承受零部件不一可随意更换,应使用原六提供的产品。
如没有,也应根据其承受压力更换相应的产品。
例如防松螺母、紧固螺栓等。
各部件固定或连接螺栓多数都有拧紧力矩、拧紧顺序要求,有的还规定了拧紧角度。
所以在紧固时应使用专用扳乎或者扭力扳手按要求力矩拧紧。
液压油缸装配工艺规范
液压缸装配工艺规定液压缸装配工艺规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术要求;适用于液压缸产品的装配;除产品图样、技术文件和订货技术条件有特殊要求外,均应符合本部分规定。
1、拆卸:a)拆卸液压油缸之前,应确保液压回路卸压(通常活塞不在两个极端)。
然后切断电源及切断动力源,使液压装置停止运行。
a)拆卸时应防止损伤活塞杆表面、缸套内壁等。
为了防止活塞杆等细长件弯曲或变形,放置时应用垫木支承均衡。
b)拆卸时要按顺序。
由于各种液压缸结构和大小不尽相同,拆卸顺序也稍有不同。
一般应放掉油缸油液,然后拆卸缸盖,最后拆卸活塞进行拆卸。
c)拆卸前后要防止液压缸的零件被周围的灰尘和杂质污染。
例如,拆卸时应尽量在干净的环境下进行;拆卸后所有零件要用干净的塑料布盖好,不要用棉布或其他工作用布覆盖。
d)拆检后再装配油缸时,经检查无破损的密封件可以允许再使用一e)拆卸人员对拆卸过程安全与质量负责。
2、清洗:a)清洗液每周一次过滤,必要时更换。
b)输送介质的孔要用照明法或通气法或液体检查是否畅通。
c)所有螺纹油口必须用丝锥重攻。
d)密封件及其它外购件清洗(柴油洗,吹干)。
e)装配环境必须清洁。
f)零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘和油污等。
g)清洗各零件时必须戴胶质密封手套。
h)清洗人员对清洗液清洁度、装配件清洁度负责。
i)装配人员对装配环境卫生负责。
3、油缸零件装配要求:a)是用钢棒等敲打缸体、密封法兰等;装配前对零件进行仔细检查,装配时应将零件蘸少许液压油,轻轻压入。
b)要正确安装各处的密封装置。
①安装O形圈时,不要将其拉到永久变形的程度,也不要边滚动边套装,否则可能因形成扭曲状而漏油。
②安装Yx形密封圈时,要注意其安装方向避免因装反而漏油。
③密封装置如与滑动表面配合,装配时应涂以适量的液压油。
c)螺纹紧固时严禁打击或使用不合适的旋具与扳手。
液压油缸装配工艺规范
液压缸装配工艺规定液压缸装配工艺规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术要求;适用于液压缸产品的装配;除产品图样、技术文件和订货技术条件有特殊要求外,均应符合本部分规定。
拆卸:拆卸液压油缸之前,应确保液压回路卸压(通常活塞不在两个极端)。
然后切断电源及切断动力源,使液压装置停止运行。
拆卸时应防止损伤活塞杆表面、缸套内壁等。
为了防止活塞杆等细长件弯曲或变形,放置时应用垫木支承均衡。
拆卸时要按顺序。
由于各种液压缸结构和大小不尽相同,拆卸顺序也稍有不同。
一般应放掉油缸油液,然后拆卸缸盖,最后拆卸活塞杆。
在活塞和活塞杆难以抽出时,不可强行打出,应先查明原因再进行拆卸。
拆卸前后要防止液压缸的零件被周围的灰尘和杂质污染。
例如,拆卸时应尽量在干净的环境下进行;拆卸后所有零件要用干净的塑料布盖好,不要用棉布或其他工作用布覆盖。
拆检后再装配油缸时,经检查无破损的密封件可以允许再使用一次,第二次拆检后密封件必须全部更换。
拆卸人员对拆卸过程安全与质量负责。
清洗:清洗液每周一次过滤,必要时更换。
输送介质的孔要用照明法或通气法或液体检查是否畅通。
所有螺纹油口必须用丝锥重攻。
密封件及其它外购件清洗(柴油洗,吹干)。
装配环境必须清洁。
零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘和油污等。
清洗各零件时必须戴胶质密封手套。
清洗人员对清洗液清洁度、装配件清洁度负责。
装配人员对装配环境卫生负责。
油缸零件装配要求:零件在装配中应杜绝野蛮操作,过度用力将使零件产生变形,特别是用钢棒等敲打缸体、密封法兰等;装配前对零件进行仔细检查,装配时应将零件蘸少许液压油,轻轻压入。
要正确安装各处的密封装置。
①安装O形圈时,不要将其拉到永久变形的程度,也不要边滚动边套装,否则可能因形成扭曲状而漏油。
②安装Yx形密封圈时,要注意其安装方向避免因装反而漏油。
③密封装置如与滑动表面配合,装配时应涂以适量的液压油。
液压油缸加工工艺流程
液压油缸加工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!液压油缸加工工艺流程。
1. 原材料准备。
采购合格的无缝钢管、钢板和密封材料。
液压油缸和系统涂装工艺规范
XXXX有限公司文件名称:液压油缸、系统涂装工艺规范文件编号:ZS/QG03-23-2015 文件签章有效/ 受控状态:液压油缸涂装工艺规范1、油漆配套方案油漆配方表凡需现场焊接的管道,焊缝两侧各50mm,范围内在工厂只涂富锌环氧树脂漆(52)2、表面处理合理的表面处理对涂装的成功使用至关重要。
清除油脂及表面污物(如底材上的氧化皮和锈蚀),是金属结构设备表面处理最重要的环节。
液压缸总成、机架、埋件的表面处理2.1.1 液压油钢总成经安装、试验后,其表面总会或多或少沾有油脂、钻孔液等污物,必须先用溶剂清洗沾有污物的部位,然后用干净的抹布擦净。
注意擦拭步骤,不使污物扩散。
2.1.2 必须采用喷丸(砂)设备,喷射处待图件表面除锈质量达到, 近似白色金属,表面粗糙度Ry40~80μm范围内,表面清洁度达到St3 级(GB8923)。
2.1.3 图装件焊缝应用车削法或电动钢丝刷,清除将影响漆膜质量的焊接飞溅物、飞边毛刺等异物,并按清除影响质量的灰尘、右污。
2.1.4 采用喷丸(砂)处理表面时,压缩空气必须经过冷却装置及油水分离器处理以保证压缩空气干燥无油。
在工厂封闭式车间内进行。
相对湿度不大于85%,金属表面温度不低于5℃。
油箱、油管的材料为不锈钢制件,焊缝应用角向砂轮机打磨平,清理表面污物,擦拭干净,喷砂(氧化铝材料)粗化。
3、涂装环境条件本产品设备采用的涂料施工环境条件见表。
产品设备使用涂料施工环境条件表被涂装低材表面温度大于5℃。
下雨、下雪、下霜及刮大风的天气禁止室外施工。
被涂表面有结露时禁止施工。
被涂表面温度低于3℃禁止施工。
被涂表面受太阳曝晒,表面温度大于40℃不得施工。
漆膜固化过程中有异物飞溅的场合不得施工。
在涂料混合或搅拌中发现有异常时不得施工。
4、油漆的调配调配油漆前应先核对所用油漆种类、名称是否符合使用规定。
本设备使用的油漆富锌环氧树脂漆(52)、环氧云铁(400)为两罐装涂料,使用前须按规定的比例混合成调和漆。
液压油缸加工工艺流程图电子教案
液压油缸加工工艺流程图液压油缸加工工艺流程图1、缸筒:a、备料(无缝钢管)→检验(材质证明书等)→调质(外包:部分零件)→车(车外圆、架子口、镗止口、法兰止口等)→调质硬度检测→焊(焊接管接头座、法兰等附件)→镗孔或珩磨(粗镗、精镗、滚压)→车(孔卡槽或内外螺纹)→钳工(钻油口)→检验→防锈入库b、备料(锻件)→检验(材质证明书、探伤等)→焊(毛坯对接焊)→焊接探伤→车(粗车)→调质(外包:部分零件)→车(车外圆、架子口、镗止口、法兰止口等)→调质硬度检测→焊(焊接管接头座、法兰等附件)→镗孔或珩磨(粗镗、精镗、滚压)→车(孔卡槽或内外螺纹)→钳工(钻油口)→检验→防锈入库2、活塞、导向套: a、备料(铸件、锻件)→检验(材质证明书、锻件探伤等)→粗车→精车→检验→防锈入库b、备料(圆钢)→检验(材质证明书等)→粗车→精车→检验→防锈入库3、活塞杆: a、备料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车)→磨(精磨外圆)→电镀(外包:镀硬铬)或表面热处理(外包:部分零件)→抛光→检验→防锈入库b、备料(锻件)→检验(材质证明书、探伤等)→材料探伤→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车)→磨(精磨外圆)→电镀(外包:镀硬铬)或表面热处理(外包:部分零件)→抛光→检验→防锈入库4、缸头、杆头:a、备料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库b、备料(铸钢:正火处理)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库c、备料(锻件)→检验(材质证明书、探伤等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库5、孔卡、轴卡、丝圈、压帽:a、备料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包)→调质硬度检测→车(粗、精车)→钻(孔卡、压帽)→铣→磨(孔卡、轴卡)→检验→防锈入库b、备料(锻件)→检验(材质证明书、探伤等)→车(粗车)→调质(外包)→调质硬度检测→车(粗、精车)→钻(孔卡、压帽)→铣→磨(孔卡、轴卡)→检验→防锈入库6、缸体焊(缸头与缸筒焊接)→焊缝保温去应力→焊接探伤→防锈入库7、装配熟悉装配图(含出厂试验大纲等技术文件)→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。
液压站加工及装配工艺
钣金、焊工、钳工工艺1、按生产计划图纸,认真阅读消化后,确认相关参数如材质、规格、型号、数量等。
2、按图纸要求划线、下料、校平。
3、折弯成形并校验尺寸。
4、打磨棱边尖角毛刺。
5、焊工按图纸要求点焊,校验尺寸,保证横平竖直外形美观。
6、焊接牢固,不得有明显变形,打磨尖角毛刺及清理焊渣。
7、钳工按图要求划线、钻孔达要求、清理尖角毛刺。
8、办理零件流转卡(需填写项目名称、零件名称、材质、数量、操作者、生产日期等)、转下道工序9、车工按照〈车工操作规程〉执行注:上述各道工序可以根据实际情况灵活调整穿插进行集成块清理工艺1、将前道工序转来的集成块,轻轻放在铺有耐油橡胶垫的干净平台上。
2、按照图纸认真审查核对尺寸并检验外观是否有缺陷,保证符合图纸要求。
3、清理集成块内各死角处毛刺及残留物。
a.用带磁性的锥针反复刮挫死角尖角毛刺,逐点清理干净。
b.用和好的面团将死角处的铁销反复数次粘结干净。
c.用压缩空气将块内各部死角吹扫干净。
d.用炊烟法、吹气法或结合光柱照射法等手段检查集成块的通透性,辅助核对其正确性。
e.按要求集成块表面进行处理,保证镀层均匀无缺陷。
f.用干净的塑料布(以防污染、磕碰)包好,按照规定的工艺流程转到下一道工序。
油箱焊接及清理工艺1、按生产计划图纸要求,确认相关参数如材质、数量、规格、型号。
2、下料、校平、划线、折弯并倒坡口。
3、按图要求点焊成形并校验尺寸,确保外形美观。
4、按图要求进行满焊焊接并清理焊渣,不得渗漏。
5、用油箱充气法(肥皂水测试),注水法或煤油渗漏法(用石灰水涂刷焊缝处约10min凉干后)翻转检查油箱是否有渗漏并做好标记,然后补漏直至符合要求。
6、用不掉渣的乙烯布以及和好的面团等手段反复清理油箱各处及死角,确保内部达到液压标准NAS9级。
7、用压缩空气吹干,然后涂防护油,以防污染。
8、用干净塑料布包好,转入下一道工序。
9、焊管道时要求氩弧焊打底,电弧焊焊平。
如都用氩弧焊时必须作探伤检测。
油缸装配工艺规范
油缸装配工艺规范受控状态:有效性:日期:●目的:制定本工艺规范(作业指导书),使液压油缸装配作业符合规定要求,进一步提升产品质量、稳定性,促进规范化、效益化。
●适用范围:本工艺规范(作业指导书)规定了液压油缸的检查、装配以及试验技术要求,适用于公司生产各类液压油缸的装配作业。
●职责:工艺负责本文件的创建,技术、工艺、品管、装配负责维护、更新。
●基本要求:产品必须严格按照设计、工艺要求及本规范和与产品有关的标准规定进行装配,装配时应保证产品装配质量。
●检验标准:凡本公司制造的零部件,必须经检验部门检验合格,外购件、外协件应有合格证或证明其合格的文件,并经检验部门验收合格后,由仓库统一记录相应来、去信息,方可进行装配。
修改记录1.装配场地与环境:油缸装配应在专门的工作间或装配区内进行,装配环境必须清洁,所占车间生产面积尽可能小,力争单位面积具有最大生产率。
应远离风口、粉尘、切削加工区,空气清新、无灰尘、无噪音;避免强光直射。
2.装配工装治具设备:装配间应备有安装平台及足够的工位器具、装配周转车、吊装与起重设备及专用基本设备:清洗机、试压机、风管、装配工作台(应铺设耐油橡胶板或铝板,避免零件产生碰撞伤与划痕,应配置零件安装架或安装筐)。
除配备常用工具(内六角、开口扳手、钩头扳手)外,应配备一些专用工具如力矩扳手,铅锤或铜锤、铜棒、尼龙棒、电热锅、风枪等。
装配间吊装尽量使用吊装带,不用钢丝绳或麻绳,前者容易碰伤零件或器具,后者容易产生丝屑影响零件清洁度。
吊装带严格分清属性及使用范围,吊装关键件、清洁的要求严格零件时,必须用干净、清洁的专用吊装带,使用完毕后防护防污妥善保管。
3.作业职责:应特别重视文明生产,工作有序,文明操作,堆放有序,工具摆放整齐,零件、产品存放有序,每天必须保证地面清洁,保持地面原色。
4.装配前准备:装配组织者必须根据装配图纸、操作技术规程,按规定的顺序及步骤进行装配作业,严格遵守工艺纪律。
水利水电工程液压油缸装配工艺流程
水利水电工程液压油缸装配工艺流程步骤具体操作
1 缸体组件装
配
将轴套压入缸体组件,然后装配活塞杆
2 活塞杆组件
装配将活塞杆衬套和防尘圈压入支撑套内,安装内外卡环,涂抹润滑脂并依次安装O形圈、阶式密封、挡圈和U形密封圈,最后安装O形圈和挡圈
3 活塞组件装
配在O形圈上涂抹润滑脂后安装,将滑动密封加热后用工具安装到活塞上,冷却后用塑料带包裹
4 支撑套组件
装配将活塞杆放在工作台上,安装O形圈和挡圈,用工具和活塞螺母将支撑套组件安装到活塞杆上,安装帘板和弹簧,将活塞组件安装到活塞杆上,拧紧活塞螺母并安装挡圈,最后安装耐磨环
5 油缸组件装
配
将活塞杆组件装入缸体,拧紧固定螺栓
6 检验检查油缸的装配质量,包括密封性能、运动灵活性等
7 防锈处理对油缸进行防锈处理,以防止生锈
8 入库将装配好的油缸存放到仓库中,等待使用。
油缸装配工艺规范
油缸装配工艺规受控状态:有效性:日期:●目的:制定本工艺规(作业指导书),使液压油缸装配作业符合规定要求,进一步提升产品质量、稳定性,促进规化、效益化。
●适用围:本工艺规(作业指导书)规定了液压油缸的检查、装配以及试验技术要求,适用于公司生产各类液压油缸的装配作业。
●职责:工艺负责本文件的创建,技术、工艺、品管、装配负责维护、更新。
●基本要求:产品必须严格按照设计、工艺要求及本规和与产品有关的标准规定进行装配,装配时应保证产品装配质量。
●检验标准:凡本公司制造的零部件,必须经检验部门检验合格,外购件、外协件应有合格证或证明其合格的文件,并经检验部门验收合格后,由仓库统一记录相应来、去信息,方可进行装配。
修改记录1.装配场地与环境:油缸装配应在专门的工作间或装配区进行,装配环境必须清洁,所占车间生产面积尽可能小,力争单位面积具有最大生产率。
应远离风口、粉尘、切削加工区,空气清新、无灰尘、无噪音;避免强光直射。
2.装配工装治具设备:装配间应备有安装平台及足够的工位器具、装配周转车、吊装与起重设备及专用基本设备:清洗机、试压机、风管、装配工作台(应铺设耐油橡胶板或铝板,避免零件产生碰撞伤与划痕,应配置零件安装架或安装筐)。
除配备常用工具(六角、开口扳手、钩头扳手)外,应配备一些专用工具如力矩扳手,铅锤或铜锤、铜棒、尼龙棒、电热锅、风枪等。
装配间吊装尽量使用吊装带,不用钢丝绳或麻绳,前者容易碰伤零件或器具,后者容易产生丝屑影响零件清洁度。
吊装带严格分清属性及使用围,吊装关键件、清洁的要求严格零件时,必须用干净、清洁的专用吊装带,使用完毕后防护防污妥善保管。
3.作业职责:应特别重视文明生产,工作有序,文明操作,堆放有序,工具摆放整齐,零件、产品存放有序,每天必须保证地面清洁,保持地面原色。
4.装配前准备:装配组织者必须根据装配图纸、操作技术规程,按规定的顺序及步骤进行装配作业,严格遵守工艺纪律。
根据生产计划规定的台数按图纸与清单,使用周转车一次领完装配所需的自制件、密封件、标准件并进行检查。
液压油缸装配工艺规范
液压缸装配工艺规范1.范围本部分规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术条件;适用于液压缸产品的装配;除产品图样、技术文件和订货技术条件有特殊要求外,均应符合本部分规定。
2.装配的一般要求a)所有与装配相关的人员应认真分析和了解产品装配关系及技术要求,了解产品的结构、零件的作用以及相互的连接关系,明确需要打磨的位置及粗糙度要求。
b)所有装配件(含总成)不得与地面直接接触。
c)明确装配路线、工装(装配和试验)、吊具、清洁度、介质、环境等要求d)装配车间小组长根据装配工艺过程要求,填写《产品装配人员分工表》,同时由质量副总批准后公布到每位负责人。
3.工艺路线清理→复检→打磨→配装→清洗→装配(含典型部件装配)→试压→喷漆→包装→发货。
4.清理:a)装配车间小组长接到生产部下达的装配计划后,确定产品装配清理员。
b)总装清理员按车间小组长安排,及时清理车间(或库房)已验收的合格零部件(包括外购、外协件)及相关产品的图纸、工艺、自检单、电镀合格证及热处理报告,了解准备情况并及时报告生产部部长,一旦资料完整后交装配零件复查员。
c)装配车间小组长与生产部部长协调生产进度及零件不合格品情况,并得到及时解决。
d)总装清理员将合格的待装配及复查的零件转运到装配车间指定地方(普通合格件与特配合格件区分)待复查。
e)总装清理员对待装产品零件配套数量(含特配件)负责,对相关产品的图纸、工艺、自检单、电镀合格证及热处理报告齐套性负责f)生产部部长对产品装配进度负责。
5.复查a)装配车间小组长确定装配零件复查员并将产品明细表(由生产部长提供)转交给他(她)。
b)装配零件复查员根据相关产品的产品明细表、图纸、工艺、自检单、电镀合格证及热处理报告按质量部提供的复查表(产品资料复查表、产品零件复查表),复查指定的待装配零件尺寸及所有零件检验合格情况和资料齐备情况。
c)装配零件复查员按产品明细表,对生产车间主任按图纸及工艺加工情况提出疑问、对生产车间检验员按零件工序是否漏检或漏作提出疑问、对生产车间操作者是否自检签字情况提出疑问、对生产部外协员热处理报告及电镀合格证符合性提出疑问,并填写产品资料复查表交质量部长处理并归档。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液压缸装配工艺规定
液压缸装配工艺规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术要求;适用于液压缸产品的装配;除产品图样、技术文件和订货技术条件有特殊要求外,均应符合本部分规定。
1、拆卸:
a)拆卸液压油缸之前,应确保液压回路卸压(通常活塞不在两个极
端)。
然后切断电源及切断动力源,使液压装置停止运行。
a)拆卸时应防止损伤活塞杆表面、缸套内壁等。
为了防止活塞杆等细
长件弯曲或变形,放置时应用垫木支承均衡。
b)拆卸时要按顺序。
由于各种液压缸结构和大小不尽相同,拆卸顺序
也稍有不同。
一般应放掉油缸油液,然后拆卸缸盖,最后拆卸活塞
进行拆卸。
c)拆卸前后要防止液压缸的零件被周围的灰尘和杂质污染。
例如,拆
卸时应尽量在干净的环境下进行;拆卸后所有零件要用干净的塑料布盖好,不要用棉布或其他工作用布覆盖。
d)拆检后再装配油缸时,经检查无破损的密封件可以允许再使用一
e)拆卸人员对拆卸过程安全与质量负责。
2、清洗:
a)清洗液每周一次过滤,必要时更换。
b)输送介质的孔要用照明法或通气法或液体检查是否畅通。
c)所有螺纹油口必须用丝锥重攻。
d)密封件及其它外购件清洗(柴油洗,吹干)。
e)装配环境必须清洁。
f)零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、
锈蚀、切屑、砂粒、灰尘和油污等。
g)清洗各零件时必须戴胶质密封手套。
h)清洗人员对清洗液清洁度、装配件清洁度负责。
i)装配人员对装配环境卫生负责。
3、油缸零件装配要求:
a)
是用钢棒等敲打缸体、密封法兰等;装配前对零件进行仔细检查,装配时应将零件蘸少许液压油,轻轻压入。
b)要正确安装各处的密封装置。
①安装O形圈时,不要将其拉到永久变形的程度,也不要边滚动边套
装,否则可能因形成扭曲状而漏油。
②安装Yx形密封圈时,要注意其安装方向避免因装反而漏油。
③密封
装置如与滑动表面配合,装配时应涂以适量的液压油。
c)螺纹紧固时严禁打击或使用不合适的旋具与扳手。
紧固后各部件不
得损伤且满足规定扭矩要求。
d)试验前,清点各装配件是否都倒位,各连接是否正确,正确无误时,
装配好进出油口接头,必须加上密封圈并且固好活动胶管,以防漏油或接头脱落伤人或物。
e)装配活塞上弹性较差的密封件,必须采用具有收缩功能的工装进行
装配。
f)带双向密封圈的活塞装入缸筒时,必要时应采用工装引导。
g)装配人员对以上装配要求负责。
4、试验:
a)油缸试验人员必须熟悉试验设备操作及了解产品试验要求。
b)试验人员每三月对试验油液清洗、过滤一次,必要时更换。
c)按要求装配好后,按规定填写油缸装配小票,塑封后挂牌;
d)将试验后油缸使用专用丝堵堵死进出油口。
e)试压时应注意安全,以防连接件特别是螺纹连接件及高压油伤人,
试验台周围严禁站人,特别是螺纹连接件正对面严禁站人。
f)如果液压缸具有爬行现象,可能是因为液压缸内的密封件和内壁的
配合不好,静摩擦时阻力变化较大造成的。
这种现象通常在液压缸新组装时容易出现,经过一段时间的往复运动后,爬行现象会自然减轻以至消失。
如果往复运动一段时间后液压缸爬行现象仍然存在,则应邀请技术员一起检查各密封件是否完好和装配正确。
g)试验人员对以上要求负责。
5、填写油缸装配小票
热二车间2015-10-1。
