压差液位计是一种常用的液位测量仪表，它利用了液体压力的原理来确定液位的高低。
其原理是基于两个相互连接的管道，分别位于液体的上下部分，通过这两个管道的液体压力差来计算液位的高度。
具体来说，压差液位计由一个测量管和一个参考管组成。
测量管的一端连接在液位所在的容器中，另一端则开放在大气中。
参考管则与测量管相连，其一端也开放在大气中，另一端则连接在设备的测量部分。
当液位上升时，液体将进入测量管，导致测量管内的压力升高。
同时，参考管也与大气相连，其内部的压力保持不变。
因此，通过测量管和参考管之间的压力差，可以推算出液位的高度。
压差液位计的计算公式为：
H = ρgh
其中，H表示液位高度，ρ表示液体的密度，g表示重力加速度，h表示压力差。
通过测量液体的压力差，可以间接测量出液体的液位高度。
差压式液位计工作原理
差压式液位计工作原理差压式液位计（Differential Pressure Level Transmitter）是一种常用的液位测量仪表，通过测量容器底部和液位高度之间的压差来确定液位高度。
其工作原理基于斯托克斯定律和泊松定律。
下面将详细介绍差压式液位计的工作原理。
1.斯托克斯定律斯托克斯定律是流体力学中的一个重要原理，描述了颗粒在流体中沉降的速度与粒径、粒子密度、流体粘度和重力加速度之间的关系。
根据该定律，沉降速度与粒子直径成反比。
在差压式液位计中，测量单元通常由两个U型管组成，一个U型管的一端开口在容器底部，另一个U型管则被称为"补偿管"，其开口通向大气。
两个U型管上的液体高度一致，测量管的一端连通到被测液体上部，另一端则连通到补偿管的顶端。
当液位变动时，测量管上的液位高度也随之改变。
根据斯托克斯定律，液体高度的微小变化将导致测量管中液柱的密度发生变化，从而影响测量管中液体的静压。
因此，根据静压的差异可以确定液位的变化。
2.泊松定律泊松定律是流体力学中的另一个重要定律，描述了流体在管道中流动时的压力和速度之间的关系。
根据该定律，流体在管道中流动时，速度增加，压力降低，速度减小，压力增加。
在差压式液位计中，测量管和补偿管的截面积相同，液体在两个U型管内的静压相等。
当测量管的一端连通到被测液体上部时，液体的静压将被传递到测量管中。
然而，由于测量管的另一端连通到补偿管的顶端，而补偿管开口通向大气，导致补偿管内的气体处于大气压力下。
根据泊松定律，当测量管的液位高度增加时，液体在测量管中的静压会增加，而补偿管中的气体压力保持不变，因此，在两个U型管之间会产生一个压差。
3.压力测量变送器通常由两个传感器和一个差压变送器组成。
传感器用于测量测量管和补偿管中的压力，差压变送器则将两个压力值转换为标准的电信号输出，如4-20mA。
传感器可以采用压阻式、电容式或压电式传感器。
压阻式传感器通过测量电压变化或电流变化来确定压力值，电容式传感器通过测量电容变化来确定压力值，压电式传感器则通过测量压力引起的压电效应来确定压力值。
差压式液位计详细介绍
差压式液位计详细介绍
一、差压式液位计的工作原理
1.液位计主体通过侧孔与容器内液体相连，形成一个封闭的系统。
2.液体的压力会作用在液位计主体的两个接口上，形成一个压力差。
3.液位计主体中的液位传感器会将压力差转化为电信号。
4.经过液位传输器的放大和转换，电信号将被传输到液位显示器，最终转化为液位的高度。
二、差压式液位计的常见故障
1.温度影响：差压式液位计在实际应用中会受到温度的影响，如果温度变化过大，可能会影响到液位计的测量准确性。
2.压力波动：当容器内的液体压力波动较大时，会导致液位计的测量结果不准确。
3.液体性质：液体的性质（如密度、粘度等）对差压式液位计的测量也会产生影响。
4.泄漏：差压式液位计的侧孔与容器相连，如果存在泄漏现象，可能会导致液位计的测量不准确或无法正常工作。
三、差压式液位计的计算方法
1.首先，需要测量液体使液柱产生的压强,即单位高度液体使液柱产生的压力。
公式为：P = ρgh
其中，P为液体产生的压力，ρ为液体的密度，g为重力加速度，h 为液体的高度。
2.然后，根据液柱的高度差来计算液位的高低。
液位差=P1-P2
其中，P1和P2分别为液体的压力，液体在液位计主体两个接口上产生的压力。
3.最后，根据液位计主体和液位传感器的灵敏度，将压力差转化为液位的高度。
以上是差压式液位计的详细介绍，包括工作原理、常见故障以及计算方法。
差压式液位计在各个领域广泛应用，如化工、石油、制药等行业，它具有简单可靠的特点，能够准确测量各种液体的液位高低。
差压液位计的工作原理
差压液位计的工作原理差压液位计是一种常用的液位测量仪器，它通过测量液体或气体的压力差来确定液位高度。
差压液位计工作原理简单而可靠，广泛应用于工业、化工、石油、制药等领域。
差压液位计的工作原理基于压力的传导性质。
它由两个连接到液体容器的管道组成，其中一个管道连接到容器底部，另一个连接到容器顶部。
液体或气体的压力差将会导致两个管道内的液位不同，利用这一原理，差压液位计可以测量液位的高度。
差压液位计中的关键部件是压力传感器。
当液体或气体的压力作用在传感器上时，传感器将会产生相应的电信号。
这个电信号与液位高度成正比，通过对电信号的测量和处理，可以得到液位的高度信息。
差压液位计的测量原理可以分为两种类型：压力型和回差型。
压力型差压液位计利用液体或气体的压力差来测量液位高度。
当容器内液位升高时，液体或气体的压力也会增加。
这个压力差通过差压传感器测量，并转换为相应的电信号。
压力型差压液位计的优点是测量精度高、响应速度快，适用于各种液体和气体的测量。
回差型差压液位计则利用管道内的压力差来测量液位高度。
当液体或气体的压力作用在管道两侧时，会形成一个压力差。
这个压力差通过差压传感器测量，并转换为相应的电信号。
回差型差压液位计的优点是结构简单、维护方便，适用于液位变化较小的场合。
差压液位计的工作原理虽然简单，但在实际应用中需要考虑一些因素。
首先，差压液位计的管道连接必须严密，以防止液体或气体泄漏。
其次，差压传感器的选择要根据实际需求进行，包括测量范围、精度要求、材质等。
此外，还需要考虑温度、压力等环境因素对液位测量的影响。
差压液位计是一种常用的液位测量仪器，它通过测量液体或气体的压力差来确定液位高度。
差压液位计的工作原理简单而可靠，广泛应用于工业、化工、石油、制药等领域。
在实际应用中需要注意选择合适的差压传感器，并考虑环境因素对液位测量的影响。
通过合理使用差压液位计，可以实现液位的准确测量和控制。
差压式液位计工作原理说明
差压式液位计工作原理说明差压式液位变送器安装在液体容器的底部，通过表压信号反映液位高度。
此类差压式仪表包括气动、电动差压变送器及法兰式液位变送器，安装方便，容易实现远传和自动调节，工业上应用较多。
在制药、食品、化工行业液位测量控制过程中，盛装液体的容器经常处于有压的情况下工作，此时常规的静压式液位变送器变不能满足测量要求。
差压式液位计有气相和液相两个取压口。
气相取压点处压力为设备内气相压力；液相取压点处压力除受气相压力作用外，还受液柱静压力的作用，液相和气相压力之差，就是液柱所产生的静压力。
差压计一端接液相，另一端接气相时，根据流体静力学原理，有：PB=PA+Hρg （1）；式中：H——液体高度；ρ——被测介质密度；g——被测当地的重力加速度。
由式（1）可得：ΔP= PB－PA= Hρg ；在一般情况下，被测介质的密度和重力加速度都是已知的，因此，差压计测得的差压与液体的高度H成正比，这样就把测量液体的高度的问题变成了测量差压的问题。
差压式液位计的模拟校验法。
此法简便易行,而且直观，尤其对初学者了解差压法测量液位的工作原理很有帮助,并还可在教中应用。
此外还可解决校验低量程水位表(如锅炉汽包水位的量程才2KPa左右)时，难找标准表的问题。
根据流体静力学，由被测对象液柱的静压力，就可判断液位的高低。
而静压力可用差压计等仪表把它检测出来。
液位与差压有如下关系：H=△P／ρ式中: H――液位高度(mm)；△P――差压(Pa)；ρ―-液体密度(g/cm3)。
当液体密度恒定时，测出差压就就可知道液位高度，而与液体容积无关，或者说知道了液体高度，也就知道了差压,即△P=ρH。
模拟校验法就是基于上述原理进行的。
差压式液位计的模拟校验法。
此法简便易行,而且直观，尤其对初学者了解差压法测量液位的工作原理很有帮助,并还可在教中应用。
此外还可解决校验低量程水位表(如锅炉汽包水位的量程才2KPa左右)时，难找标准表的问题。
差压水位计工作原理
差压水位计工作原理
差压水位计是一种常用的水位测量仪器，它利用液体静压原理，通过测量管两端的压力差来确定液位高度。
差压水位计主要由测量管、扩散器、压力传感器、转换器以及显示设备等部分组成。
首先，差压水位计的测量管通常为U形管或斜管，被安装在容器内部，一端连接密闭的容器，另一端则连接空气或氮气。
当液位上升或下降时，液体会进入或流出测量管，导致上下两端的压力发生变化。
这时，测量管两端的压力差ΔP将随着液位高度的变化而变化。
其次，差压水位计的扩散器通常被安装在测量管中，用于增大液体在管道中的速度，使得压力的差异更容易被探测。
当液位上升时，液体会进入扩散器并流向管道中，加大了扩散器中的压力；而当液位下降时，液体将流出扩散器，降低了扩散器内的压力。
这种方式能够提高压力传感器的灵敏度，使得测量更加准确。
压力传感器是差压水位计的核心部件，它通常被安装在测量管两端，用来测量液体对测量管壁的压力作用。
当液位上升时，测量管上端的压力P1将增加，而下端的压力P2将减小，因此测量管两端的压力差ΔP将增大；相反，当液位下降时，压力差ΔP将减小。
最后，这些测得的压力差ΔP将传输到转换器中进行处理，转换器通常采用电子元件进行信号的放大、滤波和处理，然后将处理后的信号传递到显示设备中进行
显示。
差压水位计的显示设备通常采用数字显示或者模拟仪表进行显示，可以及时反映液体的高度变化。
总之，差压水位计利用液体静压原理通过测量管两端的压力差来确定液位高度。
它具有安装简便、操作稳定、测量准确等特点，被广泛应用于化工、电力、水利等行业的液位测量中。
差压式液位计的工作原理
差压式液位计的工作原理差压式液位计是一种常见的工业自动化控制设备，广泛应用于石化、化工、冶金、制药等行业中液体或气体等介质的流量、液位、密度等参数的测量与控制。
本文将详细介绍差压式液位计的工作原理与实际应用中注意事项。
1. 结构差压式液位计主要由测量管、称重盘、密封垫、法兰凸缘、启闭阀、载荷传感器、变送器等组成，这些部件通过法兰凸缘相连接，形成一个完整的液位测量系统。
测量管是差压式液位计的核心组成部分，通常采用U型、V型、倒U型等形式，通过管道引入测量介质，从而使系统形成差压信号，再通过变送器将差压信号转换为标准的电信号输出。
2. 原理差压式液位计的工作原理基于泊松方程，即当液体或气体通过一定截面的管道时，其速度和压力是成反比例关系的。
换句话说，液体或气体在通道中流动时，其流速越快，则其压力就越小，而流速越慢，则其压力就越大。
差压式液位计利用截面积相等的两段管道，使介质在管道中通过，从而形成差压信号，再通过变送器将差压信号转换为标准的电信号输出。
差压式液位计广泛应用于石化、化工、冶金、制药等行业的液位测量领域，其优点在于简单可靠、精度高、测量范围广等。
具体应用场景如下：1. 化工行业差压式液位计可用于测量化工原料储罐中的液位高度，避免液位过高或过低引起的生产事故。
在生产过程中，差压式液位计也可用于测量反应釜中的液位高度，监测反应过程中的温度、压力、液位等参数变化，确保生产安全和质量。
差压式液位计可用于测量氨水储罐、催化剂储罐、烷基苯存储罐等容器中的液位高度，监测煤化工生产过程中的温度、压力、液位等参数变化，确保生产安全。
3. 制药行业差压式液位计可用于制药设备中的液体等介质的测量，如反应釜、分离釜、蒸发器、干燥器等设备中的液位、温度、压力等参数的测量和控制。
三、实际应用中的注意事项1. 管路设计不同的介质在不同的管路中流动时，存在引起测量误差的因素，如管道内壁粗糙度、管道内弯曲程度、管道内流速的变化等，这些因素都会影响液位的测量精度。
差压水位计工作原理
差压水位计工作原理
差压水位计是一种用于测量液体水位的设备。
其工作原理基于差压原理和水压的传导性质。
差压水位计由两个位于液体中不同高度的测量管组成，这两个管内分别充满了液体和气体。
液体管的一端与被测水槽连接，另一端与气体管相连。
而气体管则开放于大气中。
当液体水位变化时，液体管内的液位高度也会随之变化。
由于大气压力是恒定的，因此液体管和气体管之间会产生不同的压力，这个差压与被测水槽的液位高度成正比。
差压水位计中使用一个压力传感器来测量液体管和气体管之间的压力差，并将其转换为电信号输出。
压力传感器通常采用压阻、压电或电容等探测原理。
当压力传感器接收到差压信号时，会输出相应的电压信号。
这个电压信号可以经过放大和处理后，得到与液体水位对应的电信号。
差压水位计需要校准和补偿来保证测量的准确性。
校准是指根据实际情况进行调整，使得差压水位计能够精确地测量液体水位。
补偿是指对差压信号进行修正，以消除由于液体的密度变化、温度变化等因素引起的误差。
总之，差压水位计利用液体和气体之间的压力差来测量液体的水位高度，通过压力传感器将差压信号转换为相应的电信号输出，经过校准和补偿来提高测量的准确性。
差压变送器原理差压式液位计
液位测量之差压式液位计一、差压式液位计概述差压式液位计是利用液柱产生的压力来测量液位高度的仪表，在液位发生变化后，高压侧法兰处膜片所接收到的压力就会随之变化，变送器计算出的压差值也会随之发生变化，它们之间有线性的关系。
通常情况下高压侧（H侧）与低压侧（L侧）不能装反，一般H侧装于设备低处，L侧装于设备高处。
变送器根据测量范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种。
从精度角度讲一般压力变送器精度等级为0.5。
所以近年来又可以分为高精度压力变送器（0.1或0.2或0.075）。
如果液相密度变化较大，则不宜采用差压式液位计。
二、差压式液位计的结构及工作原理1、双法兰差压变送器结构：主要部件为传感器模块、电子元件外壳、毛细管、高低压侧法兰及膜片。
2、差压式液位计工作原理：将一个空间用敏感元件（多用膜盒）分割成两个腔室，分别向两个腔室引入压力时，传感器在两方压力共同作用下产生位移，这个位移量和两个腔室压力差（差压）成正比，将这种位移转换成可以反映差压大小的标准信号（4-20mADC信号）输出，毛细管、导压管、填充液的作用是将所接收到的压力传递给变送器内部进行运算。
差压变送器所测量的结果是压强差，即△P=ρg△h。
三、差压式液位计的种类及应用差压变送器有普通差压变送器和微差压变送器，根据外形结构可分为：单法兰式差压液位计、双法兰式差压液位计、平衡容器式差压液位计。
1、单法兰式差压液位计：单法兰液位变送器可对各种敞口容器进行液位测量，有平法兰和插入式法兰两种，它可以直接安装容器的法兰上。
可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度。
与双法兰式差压液位计的区别：从工程应用来说：都只能测固定密度液体液位，单法兰变送器只能用于与大气想通的常压设备的液位，而双法兰变送器则可以适用密闭设备测液位；2、双法兰式差压液位计：双法兰式液位变送器是使用毛细管法兰变送器进行测量，它相当于将变送器测量元件中的隔离膜片延长到设备开口处，可以有效的消除粘稠、腐蚀或存在严重相变的介质对测量带来的影响。
差压式液位计的工作原理
差压式液位计的工作原理
差压式液位计是一种常用的液位测量装置，其工作原理基于测量液体表面与参考压力下的压力差。
差压式液位计由两个连通于液体容器的管道组成，其设计分为高压管和低压管。
高压管的一端连接到液体容器的底部，低压管的一端则开放在自由空气中。
液体的压力通过高压管传输到差压仪表，而低压管则提供一个与大气压力相等的参考压力。
液位的变化将会引起液体表面以上的压力变化，而液体底部的压力将保持不变。
因此，液位越高，液体表面以上的压力差就越大。
差压仪表通过比较高压管和低压管的压力差来确定液位的高度。
具体工作原理如下：当液位上升时，液体表面以上的液体高度增加，液体表面以上形成一定高度的静态液压头。
这个静态液压头将转化为压力，通过高压管传递到差压仪表中。
同时，低压管的开放端始终处于大气压力下，提供一个稳定的参考压力。
差压仪表测量高压管和低压管之间的压力差，并将其转换为液位高度。
差压式液位计的优势在于适用范围广，可以测量各种液体，包括腐蚀性液体和粘稠液体。
同时，它具有较高的精度和可靠性，并且可以与远程监控系统集成，实现自动化控制。
差压式液位变送器
差压式液位变送器差压式液位变送器是一种常用于工业领域的仪器，用于测量液体或气体的液位高度。
它利用液位对压力的影响来测量液体或气体的高度差，进而实现液位的监测与控制。
以下将详细介绍差压式液位变送器的原理、应用、优点和注意事项。
首先，差压式液位变送器的工作原理是基于差压原理。
其结构主要包括液位感应器和变送器两个部分。
液位感应器通过与液体或气体接触的方式感知其液位高度，并产生相应的压力信号。
而变送器则将感应器所产生的压力信号转换成标准化的电信号输出。
差压式液位变送器的应用领域非常广泛，包括化工、制药、石油、水处理等行业。
它可用于监测液体或气体的液位高度，以及管道、储罐等容器的液位变化情况。
不仅如此，差压式液位变送器还可与控制系统相连接，实现对液位的实时监测和调节，提高生产过程的安全性和效率。
差压式液位变送器有着许多优点。
首先，它具有高精度的测量能力，能够提供准确的液位信息。
其次，差压式液位变送器具有较大的测量范围和较高的工作温度，适用于各种复杂的工况环境。
此外，差压式液位变送器还具有结构简单、安装方便、维护成本低等优点，能够满足不同用户的需求。
需要注意的是，在使用差压式液位变送器时，需要注意以下几点。
首先，选择适合工况环境的差压式液位变送器，包括测量范围、工作温度和材料等方面的要求。
其次，安装差压式液位变送器时要确保其与被测液体或气体的接触部分保持清洁，并避免杂质或腐蚀物对其产生影响。
另外，在使用过程中，需要定期对差压式液位变送器进行维护和校准，以确保其性能的稳定和可靠性。
总之，差压式液位变送器作为一种重要的工业仪器，通过测量液体或气体的液位高度，为工业生产过程提供了重要的监测和控制手段。
其原理简单、应用广泛、功能强大，为许多行业的安全生产和工艺流程提供了重要的支持。
然而，在使用过程中需要注意适用环境的选择、安装、维护和校准等方面的问题，以确保差压式液位变送器的正常运行和准确性能。
通过合理的应用和维护，差压式液位变送器将会发挥更大的应用价值。
差压式液位计用的平衡容器结构及工作原理
差压式液位计用的平衡容器结构及工作原理差压式液位计都会用到平衡容器，但有的使用者对其不太了解，尤其是搞不清楚双室平衡容器的内部结构，而影响了使用。
下面将与您分享平衡容器相关知识。
差压式液位计是基于液体静压平衡原理工作的，平衡容器实际上是一个“液位--差压”转换器。
其作用是造成个恒定的液体静压力，使之与被测液位形成的液体静压力相比较，输出二者之差。
平衡容器实际上就是个冷凝器，按结构分有单室平衡容器(单层)和双室平衡容器(双层)之分。
大型锅炉用的平衡容器结构要复杂些，在此仅介绍工业锅炉常用的FP型平衡容器。
单室平衡容器的结构较简单，如图所示。
测量低压容器的液位时，当容器内外温差大，或气相容易凝结成液体时，如除氧水箱的水位，大多采用单室平衡容器进行测量。
测量前应根据所测介质的性质，把平衡容器的堵头拆开，灌入冷水或其他液体。
对一些化工生产的有毒有害场合平衡容器内装的是隔离液。
双室平衡容器的结构如图所示。
测量锅炉汽包水位采用双室平衡容器，平衡容器由内外两层容室构成。
平衡器的外层容室与锅炉汽包的蒸汽相连且充满了冷凝水；内层容室经平衡器下侧导压管与锅炉汽包的水相连，使用的是连通器原理，所以内层容室水位高度跟随汽包水位而变化。
这样结构的双层容器保证了外层容室和内层容室的水温基本相等，因而可以减少由于温度不同所产生的测量误差。
用双室平衡容器测量锅炉水位，双室平衡器的外层容室与锅炉汽包的蒸汽相连，外层容室内充满了冷凝水；当外层容室的水面低于平衡器上端导压管时，靠汽包蒸汽的冷凝水补充，当水面高于平衡器上端导压管时，水经导压管流入锅炉汽包，使外层容室水位高度始终保持不变。
内层容室经平衡器下侧导压管与锅炉汽包的水相连，其水位高度随汽包的水位变化而变化。
如果蒸汽的压力、温度参数恒定时，差压变送器的输出信号仅与锅炉汽包的水位有关。
对于低压锅炉，由于内层容器内水的密度近似等于饱和温度下水的密度，所以双室平衡容器内层容器中的水柱高度也就等于汽包中的实际水位高度。
差压液位计的原理及应用
差压液位计的原理及应用差压液位计是一种常用的液位测量仪表，主要用于测量封闭容器内的液位。
它基于液体静压力与液体高度之间的关系，通过测量容器底部和液面之间的压力差来确定液体的高度。
差压液位计的原理是基于帕斯卡定律，即液体在静力作用下均匀施加压力。
当液体在容器中产生液位差时，液体高度增加会导致液体静压力增加，从而改变容器底部和液面之间的压力差。
差压液位计的结构通常由两根U型管组成，一根管装满了被测液体，为液体管；另一根管装满了空气或者其它介质，为参考管。
液位测量的原理是液体管和参考管的两端分别与容器底部和液面相连，在液体管中的液位高度增加时，液体的静压力增加，导致液体管两端的压力差增大。
通过测量液体管两端的压力差的变化，就可以确定液位的高度。
差压液位计的应用非常广泛。
它可以用于石油、化工、制药等工业领域中的液位测量。
在石油工业中，差压液位计可以用于储罐和集装箱中液位的监测，以确保产品的安全储存和运输。
在化工工业中，差压液位计常用于反应釜和塔罐中的液位控制，以确保工艺过程的顺利进行。
在制药工业中，差压液位计可以用于药液的制备和搅拌过程中对液位的监测和控制。
此外，差压液位计还可以应用于环境监测领域。
例如，它可以用于水库和河流中的水位测量，帮助管理水资源和防洪。
在污水处理中，差压液位计可以用于测量污水沉淀池中的液位，以确保污水处理过程的有效进行。
差压液位计的优点是操作简单、精度高、可靠性好。
它的安装和维护都相对简单，只需要定期校准和清洁即可。
此外，差压液位计具有高精度和稳定性，可以在恶劣的工作环境下进行可靠的液位测量。
然而，差压液位计也存在一些局限性。
首先，如果被测液体的密度变化较大，可能会影响液位的准确测量。
其次，差压液位计对液体的粘度也有一定要求，过高或过低的粘度都可能影响测量的准确性。
最后，差压液位计对液体容器的材质也有一定的要求，要求容器能够耐腐蚀和耐高压。
综上所述，差压液位计是一种常用的液位测量仪表，基于液体静压力与液体高度之间的关系来测量液位。
差压式液位计
差压式液位计差压式液位计是一种常用的液位测量仪表，通过测量液体在不同高度下的压力差来推算液位的高度。
以下是关于差压式液位计的详细介绍：一、差压式液位计的原理差压式液位计的原理基于压力差和液体高度之间的线性关系。
当液位发生变化时，液柱产生的压力也相应变化，压力的变化值与液位的变化值成正比。
通过测量两个不同高度下的压力差，可以推算出液位的高度。
二、差压式液位计的结构差压式液位计主要由压力变送器和差压传感器组成。
压力变送器负责测量管道内的压力，差压传感器则通过测量两个不同高度下的压力差来推算液位的高度。
在实际应用中，还需要配备显示仪表、阀门等辅助设备。
三、差压式液位计的优点1.精度高：差压式液位计采用直接测量方式，减少了因转换环节引起的误差，提高了测量精度。
2.适用范围广：差压式液位计适用于各种类型的液体，如液体、浆液等，而且不受液体颜色的影响。
3.安装方便：差压式液位计的传感器可以安装在容器壁上，减少了安装空间，方便维护。
4.可靠性高：差压式液位计结构简单，不易损坏，具有较高的可靠性。
四、差压式液位计的缺点1.压力管路可能堵塞：由于差压式液位计的压力管路较长，可能发生堵塞现象，影响测量精度。
2.对容器材质有要求：对于一些特殊容器，如高温、高压容器，需要使用特殊材质的压力管路和传感器，增加了成本。
3.维护成本较高：对于一些粘稠液体或容易沉淀的液体，需要定期清洗和维护差压式液位计，增加了维护成本。
五、差压式液位计的应用场景1.化工行业：在化工行业中，差压式液位计广泛应用于各种化学反应器、储罐等设备中，用于监测液体的高度和流量。
2.制药行业：在制药行业中，差压式液位计用于监测制药原料的储量和高度，保证生产过程的稳定性和产品质量。
3.食品行业：在食品行业中，差压式液位计用于监测食品加工设备的液位高度，保证生产过程的顺利进行。
4.水处理行业：在水处理行业中，差压式液位计用于监测水池、水塔等设备中的水位高度和水流量。
差压式液位计工作原理说明新选
差压式液位计工作原理说明新选
差压式液位计包括两个连接到容器的管道，一个称为静压管，另一个
称为动压管。
静压管的一端与容器的底部相连，因此静压管内的液压力与
容器内的液体密度和液位高度相关。
动压管的一端则位于容器内，靠近想
要测量液位的位置，因此动压管内的液压力也与容器内的液体密度和液位
高度相关。
差压式液位计还包括一个称为差压传感器的仪器。
差压传感器由湿度
传感器和温度传感器组成。
湿度传感器用于测量动压管中的湿度，而温度
传感器用于测量环境温度。
差压式液位计会通过这两个传感器提供的信息，计算出动压管中的液压力，从而推断出液位的高度。
在实际工作过程中，差压式液位计需要对静压管和动压管之间的压差
进行测量。
通过静压管和动压管之间的压差，可以计算出液位的相对高度。
这个压差可以通过差压传感器来测量。
具体来说，差压传感器会测量静压管和动压管之间的压力差，并将其
转换为电信号。
这个电信号经过处理后，就可以得到液位的高度值。
处理
的方式一般是通过将电信号与预先确定的转换曲线进行对比，从而得到液
位的读数。
需要注意的是，在使用差压式液位计时，液体的密度和温度也会对测
量结果产生影响。
因此，差压式液位计还需要对液体的密度和温度进行测量，并将其作为校准参数考虑进去。
综上所述，差压式液位计的工作原理是基于帕斯卡定律，通过测量静
压管和动压管之间的压力差来推断液位的高度。
它能够实现较为准确的液
位测量，广泛应用于化工、石油、电力等行业的液位监测和控制中。
差压式液位计工作原理
差压式液位计工作原理
1.差压式液位计工作原理
差压式液位计是利用容器内的液位改变时、由液柱产生的静压也相应变化的原理工作的，如图3一18(a)所示。
对密闭贮植或反应雄，设底部压力为P，液面上的压力为P3液位高度为H，则有:
P=P3+Hpg(3一11) 式中:p为介质密度;g为重力加速度.
由式((3一1”可得:
△P= P一P3= Hpg(3一12) 通常被测介质的密度是已知的，压差△P与液位高度H成正比.侧出压差就知道被测液位高度。
当被测容器敞口时.气相压力为大气压，差压计的负压室通大气即可，此时也可用压力计来侧量液位。
若容器是密闭的.则需将差压计的负压室与容器的气相相连接。
差压式液位计工作原理说明
差压式液位计工作原理说明
液体在两侧产生的压力差与液体的高度有关。
当液位较高时，液体所
产生的压力将较大。
当液位较低时，液体所产生的压力将较小。
差压传感
器通过测量液体对压力的影响，可以精确地确定液体的高度。
液体高度与压力的关系可以通过以下公式来描述：
P = ρgh
其中，P表示液体所产生的压力差，ρ表示液体的密度，g表示重力
加速度，h表示液体的高度。
差压传感器会将液体所产生的压力差转化为电信号。
这个电信号经过
处理后，就可以获得液体的高度。
差压式液位计有一些常用的测量方式，包括：开口管测量方式和泄漏
管测量方式。
开口管测量方式中，测量管上开有一个或多个孔，液体通过
这些孔进入测量管。
泄漏管测量方式中，测量管上没有开孔，但是测量管
的一段是开放的，液体可以通过这个开放的部分进入测量管。
然而，差压式液位计也有一些不足之处。
因为差压传感器是通过测量
压力差来确定液体高度，所以在液体粘度较高、泡沫多或者含有悬浮物的
情况下，测量结果可能会受到干扰。
此外，在液体温度变化较大的情况下，液体密度也会发生变化，从而影响测量结果。
综上所述，差压式液位计通过测量液体对压力的影响来确定液体的高度。
它的工作原理简单而有效，可以应用于各种液位测量场合。
在选择差
压式液位计时，需要根据实际应用场景和液体特性来确定合适的测量方式
和传感器类型，以确保测量的准确性和可靠性。

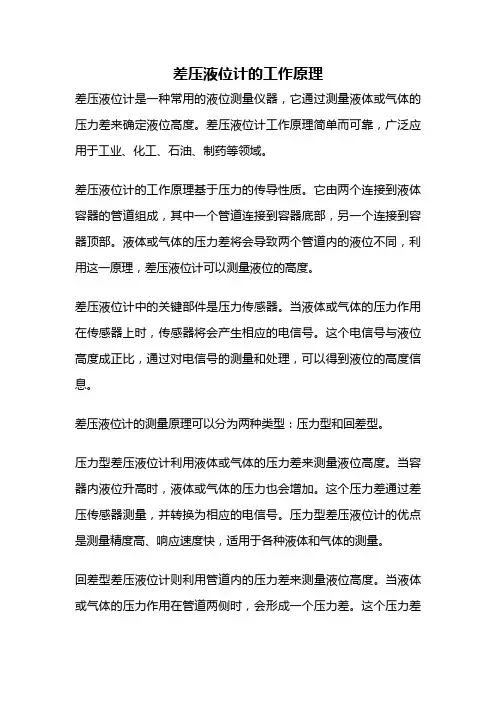

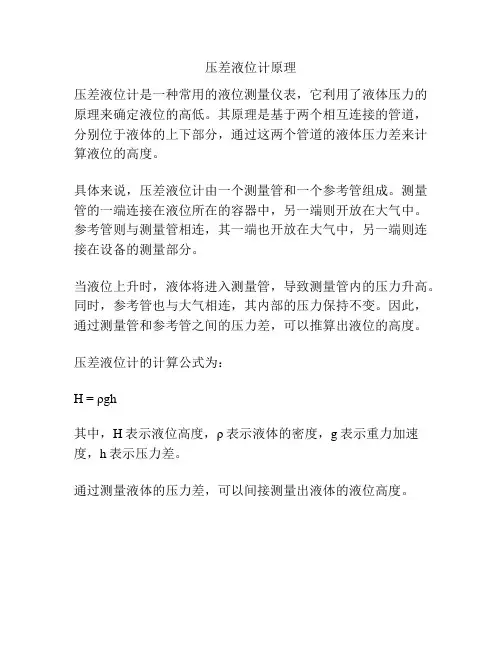

差压液位计的原理及应用
差压液位计的原理及应用
差压液位计的原理是基于密度差异的测量。
它通过测量液体的静压差来确定液位的高低。
差压液位计通常由两个连接在液位计下方不同高度的管道组成，管道之间的压力差就是液位高度的指示。
其中一个管道被称为静压管，它开口部分与液面接触，而另一个管道被称为量程管，它的开口部分则连接到一个较高的位置。
当液位提高时，在静压管内的液体高度增加，从而推动更多的液体进入量程管。
这会导致量程管内的压力增加，而差压液位计会测量两个管道之间的压力差，从而确定液位的高低。
差压液位计的应用非常广泛。
它可以用于测量液体的高度，无论是在储罐、反应釜、锅炉还是其他容器中。
差压液位计可以测量各种类型的液体，包括水、油、化学品等。
由于其原理简单、测量准确，并且可以在恶劣环境下使用，因此差压液位计在工业、石油化工、食品加工、制药等领域都得到了广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

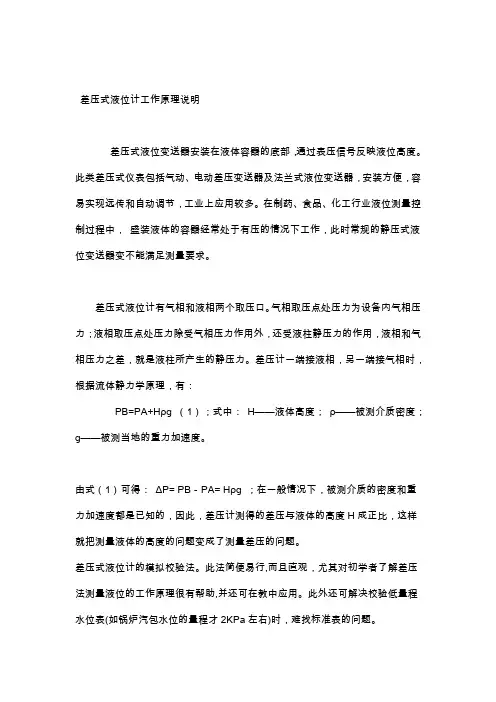

差压式液位计工作原理说明
差压式液位变送器安装在液体容器的底部，通过表压信号反映液位高度。
此类差压式仪表包括气动、电动差压变送器及法兰式液位变送器，安装方便，容易实现远传和自动调节，工业上应用较多。
在制药、食品、化工行业液位测量控制过程中，盛装液体的容器经常处于有压的情况下工作，此时常规的静压式液位变送器变不能满足测量要求。
差压式液位计有气相和液相两个取压口。
气相取压点处压力为设备内气相压力；液相取压点处压力除受气相压力作用外，还受液柱静压力的作用，液相和气相压力之差，就是液柱所产生的静压力。
差压计一端接液相，另一端接气相时，根据流体静力学原理，有：
PB=PA+Hρg （1）；式中： H——液体高度；ρ——被测介质密度；g——被测当地的重力加速度。
由式（1）可得：ΔP= PB－PA= Hρg ；在一般情况下，被测介质的密度和重力加速度都是已知的，因此，差压计测得的差压与液体的高度H成正比，这样就把测量液体的高度的问题变成了测量差压的问题。
差压式液位计的模拟校验法。
此法简便易行,而且直观，尤其对初学者了解差压法测量液位的工作原理很有帮助,并还可在教中应用。
此外还可解决校验低量程水位表(如锅炉汽包水位的量程才2KPa左右)时，难找标准表的问题。
根据流体静力学，由被测对象液柱的静压力，就可判断液位的高低。
而静压力可用差压计等仪表把它检测出来。
液位与差压有如下关系：
H=△P／ρ
式中: H――液位高度(mm)；
△P――差压(Pa)；
ρ―-液体密度(g/cm3)。
当液体密度恒定时，测出差压就就可知道液位高度，而与液体容积无关，或者说知道了液体高度，也就知道了差压,即△P=ρH。
模拟校验法就是基于上述原理进行的。
差压式液位计的模拟校验法。
此法简便易行,而且直观，尤其对初学者了解差压法测量液位的工作原理很有帮助,并还可在教中应用。
此外还可解决校验低量程水位表(如锅炉汽包水位的量程才2KPa左右)时，难找标准表的问题。
根据流体静力学，由被测对象液柱的静压力，就可判断液位的高低。
而静压力可用差压计等仪表把它检测出来。
液位与差压有如下关系：
H=△P／ρ
式中: H――液位高度(mm)；
△P――差压(Pa)；
ρ―-液体密度(g/cm3)。
当液体密度恒定时，测出差压就就可知道液位高度，而与液体容积无关，或者说知道了液体高度，也就知道了差压,即△P=ρH。
模拟校验法就是基于上述原理进行的。
现以校验水位计为例，介绍一下具体方法,校验装置及接线如图所示:
将被校差压变送器及读数标尺(可用钢直尺或U形压力计标尺)垂直固定好．准备两个手动气体分析仪用的的水准瓶，用橡胶管分别接到差压变送器的三阀组阀门接头上，为使读数方便和准确，可自制一活动支架来放置水准瓶。
将三阀组的三只阀门全打开，旋松差压变送器上端的排气螺钉，从任一个水准瓶内灌水；待水从排气螺钉内溢出；排完气泡后，旋紧排气螺钉。
并使两水准瓶的水面保持半瓶左右，将两水准瓶置于同高度(通常定为标尺的“0”刻度)，使两瓶的水面平衡。
送电预热后，检查差压变送器的零位，不符时可调变送器的调零电位器，使之输出为4mA.，调好零位后，关闭平衡阀门。
此时抬高与变送器H端相连的水准瓶，以改变两个水准瓶的水面垂直距离，并使其为最大测量量程，看变送器的输出是否为20mA，否则调量程电位器，使输出为20mA。
零位和满量程合乎要求后，再改变水准瓶的水面垂直距离，看中间各量程是否超差。
正常后再进行迁移调整工作。
正、负迁移的调整视差压变送器的用途而定，通常情况下:测开口容器的液位用正迁移，测封闭容器的液位用负迁移。
只是涉及到抬高哪只水准瓶的问题。
在迁移时应该那个水准瓶升降?应根据正、负迁移情况来定。
但都是以一个水准瓶的水面作为基准点，将另一个水准瓶沿标尺上下移动，两个水准瓶的水面距离(可从标尺上读数)，即为液位H值，也即差压△P值。
根据仪表量程把移动的那个水准瓶移到液位最高点(或最低点)，然后调迁移电位器，使之合乎要求。
对测量其它液体及工况下的水位时，应该按其实际密度来计算量程后调校。
最新文件仅供参考已改成word文本。
方便更改。
