三相异步电动机的接法与星三角起动
三相异步电动机星形接法与三角形接法
三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。
把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。
是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。
是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。
远程输电时，只使用三根相线，形成三相三线制。
到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。
用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。
I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。
添加地线后，成为三相四线制。
三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。
I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。
说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。
三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
实验三三相异步电动机的星三角换接启动控制
实验三三相异步电动机的星三角换接启动控制实验三三相异步电动机的星/三角换接启动控制在三相异步电动机的星/三角换接启动控制实验区完成本实验注意:(本实验只能在实验台上完成)，由于电机正反转换接时，有可能因为电动机容量较大或操作不当等原因，使接触器主触头产生较为严重的起弧现象，如果电弧还未完全熄灭时，反转的接触器就闭合，则会造成电源相间短路。
用PLC来控制电机则可避免这一问题。
实验目的1、掌握电机星/三角换接启动主回路的接线。
2、学会用可编程控制器实现电机星/三角换接降压启动过程的编程方法。
实验要求合上启动按钮后，电机先作星形连接启动，经延时6秒后自动换接到三角形连接运转。
三相异步电动机星/三角换接启动控制的实验面板图:图6-3-1所示三相异步电动机的星/三角换接启动控制面板上图下框中的SS、ST、FR分别接主机的输入点I0.0、I0.1、I0.2;将KM1、KM2、KM3分别接主机的输出点Q0.1、Q0.2、Q0.3;COM端与主机的1L端相连;本实验区的+24V端与主机的L+端相连。
KM1、KM2、KM3的动作用发光二极管来模拟。
实验装置已将三个CJ0-10接触器的触点引出至面板上。
学生可按图示的粗线，用专用实验连接导线连接。
380V电压已引至三相开关SQ的U、V、W端。
A、B、C、X、Y、Z与三相异步电动机(400W)的相应六个接线柱相连。
将三相闸刀开关拨向“开”位置，三相380V///电即引至U、V、W三端。
to prevent the accumulation of air, both ends of the tube are required the Center to bake. 6.2.5 sets should be at the bottom 200mm lashing cable head is fixed rung, with a similar cable color of plastic lashings. Cable head using "equal-width stacked" layout, or according to the size and space within the enclosure cable volume adjust, but you must ensure uniform, neat and elegant. 6.2.6 disc cabinet within cable shield layer requirements注意:接通电源之前，将三相异步电动机的星/三角换接启动实验模块的开关置于“关”位置(开关往下扳)。
电机星三角接法(三相异步电动机星形接法(Y)和三角形接法(Δ))
三相异步电动机星形接法（Y）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。
图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。
连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。
绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1；尾端分别为U2、V2、W2。
JO2老系列电机第一相、第二相、第三相的首端分别为Dl、D2、D3；尾端分别为D4、D5、 D6。
有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。
要是有第四根标志为N的引出线，这是星接绕组的中性点。
接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。
接地螺钉的标志3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。
功率大的电机，在每相绕组里由两条或两条以上的支路并联。
星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。
当然也可以把三个首端连在一起，由三个尾端去接电源。
但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。
三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。
同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。
一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。
无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。
电机星三角接法(三相异步电动机星形接法(Y)和三角形接法(Δ))
三相异步电动机的接法与星三角起动目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
切不可误将星形接成三角形，将烧毁电机。
二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。
如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V 电压上。
如电机已经是星形接法，则不能再接到380V电源上。
再说星—三角降压起动：目前，我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。
星型起动的目的是降低电机的起动电流，减少对电网的冲击。
星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），待电动机转速接近额定转速时，转为三角形运转。
由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。
星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。
三相异步电动机分星形链接和角形链接两种。
星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。
（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和Y和Z连一起，引出A、B、C三根线）三角形连接：把电机三相线圈的每一相的绕组的始端依次相接的连接方式。
（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和B相连，Y 和C相连，Z和A相连，引出的三根线为BX、CY、AZ）电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连在一起，上面三个头分别引出三根线的是星形连接；把上下两个头垂直连接，分别引出三根线的是三角形连接。
三相异步电动机星三角降压启动的控制线路
05
三相异步电动机星三角 降压启动的控制线路案 例分析
案例一：某工厂电动机控制线路的改造
改造背景
改造方案
某工厂原有的电动机控制线路存在安全隐 患，需要对其进行改造。
采用星三角降压启动方式，对控制线路进 行优化，提高线路的安全性和稳定性。动方式，对控制线路进行紧急 维护，确保电梯正常运行。
效果评估
维护后，电梯控制线路恢复正常运行，保障了小 区居民的正常出行。
案例三：某大型机械电动机控制线路的设计
设计背景
某大型机械需要配备高效的电动机控制线路。
设计方案
采用星三角降压启动方式，根据机械的负载和运行要求，设计出高效 的控制线路。
按钮
用于手动控制电动机的启动和 停止。
空气开关
用于控制整个电路的通断，具 有短路保护功能。
热继电器
用于电动机的过载保护，当电 动机过载时会自动断开电路。
指示灯
用于指示电路的工作状态。
控制线路的工作原理
当按下启动按钮时，接触器线圈得电，主触点闭合，电动机星形连接启 动。
经过一定时间后，控制线路中的时间继电器动作，使接触器线圈失电， 主触点断开，同时另一组接触器线圈得电，将电动机由星形连接转换为
三相异步电动机星三角 降压启动的原理
星三角降压启动的定义
• 星三角降压启动是指三相异步电动机在启动时，通过改变定子绕组的接线方式，将原来三角形（△）接法的电动机转换为星 形（Y）接法，以降低启动电流和启动转矩，达到减小启动电流对电网的冲击，提高设备使用寿命的目的。
星三角降压启动的原理
• 当电动机启动时，通过接触器将电动机的三相绕组接成星形， 此时电动机的每相绕组承受的电压为电源电压的1/√3，从 而降低了启动电流。随着电动机转速的升高，当达到一定转 速后，通过另一组接触器将电动机的三相绕组接成三角形 （△），使电动机在全压下正常运行。

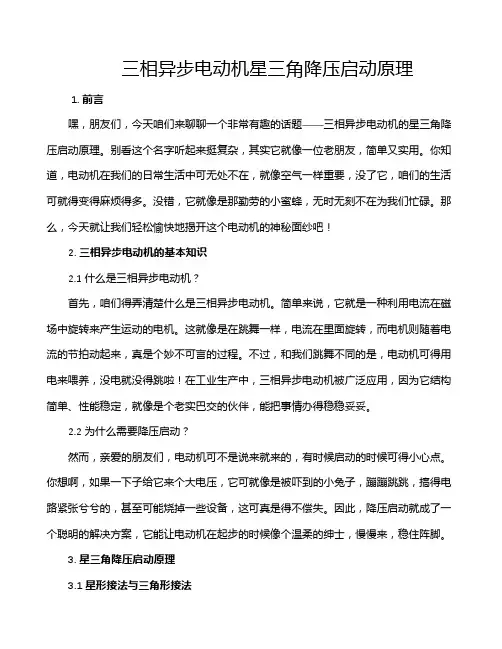

三相异步电动机星三角降压启动原理
三相异步电动机星三角降压启动原理1. 前言嘿，朋友们，今天咱们来聊聊一个非常有趣的话题——三相异步电动机的星三角降压启动原理。
别看这个名字听起来挺复杂，其实它就像一位老朋友，简单又实用。
你知道，电动机在我们的日常生活中可无处不在，就像空气一样重要，没了它，咱们的生活可就得变得麻烦得多。
没错，它就像是那勤劳的小蜜蜂，无时无刻不在为我们忙碌。
那么，今天就让我们轻松愉快地揭开这个电动机的神秘面纱吧！2. 三相异步电动机的基本知识2.1 什么是三相异步电动机？首先，咱们得弄清楚什么是三相异步电动机。
简单来说，它就是一种利用电流在磁场中旋转来产生运动的电机。
这就像是在跳舞一样，电流在里面旋转，而电机则随着电流的节拍动起来，真是个妙不可言的过程。
不过，和我们跳舞不同的是，电动机可得用电来喂养，没电就没得跳啦！在工业生产中，三相异步电动机被广泛应用，因为它结构简单、性能稳定，就像是个老实巴交的伙伴，能把事情办得稳稳妥妥。
2.2 为什么需要降压启动？然而，亲爱的朋友们，电动机可不是说来就来的，有时候启动的时候可得小心点。
你想啊，如果一下子给它来个大电压，它可就像是被吓到的小兔子，蹦蹦跳跳，搞得电路紧张兮兮的，甚至可能烧掉一些设备，这可真是得不偿失。
因此，降压启动就成了一个聪明的解决方案，它能让电动机在起步的时候像个温柔的绅士，慢慢来，稳住阵脚。
3. 星三角降压启动原理3.1 星形接法与三角形接法说到降压启动，这就不得不提到星形和三角形这两种接法了。
咱们可以把星形接法想象成一群朋友围坐在一起，形成一个星星的样子，电流在其中轻松流动；而三角形接法呢，就像是一条闭合的环，电流则是无尽的能量在里面循环。
启动的时候，咱们先用星形接法，这样电压就被降低了，电流也不会太猛，电动机就可以轻松起步了。
3.2 从星到三角的转换当电动机慢慢转动起来，像是从小朋友的步伐渐渐变成了成年人的稳健步伐，这时我们就可以把它的接法切换到三角形。
三相异步电动机手动星三角工作原理
三相异步电动机手动星三角工作原理知识目标1.识记星形接法、三角形接法的概念2.掌握星三角降压启动的概念能力目标1.理解由星形接法变为三角形接法为什么是降压启动2.能够分析手动星三角降压启动控制线路的工作原理3.掌握星三角降压启动控制线路特点及适用场合素养目标培养学生严密的逻辑思维和分析能力教学重点1.星三角降压启动的概念2.手动星三角降压启动控制线路的工作原理教学难点手动星三角降压启动控制线路的工作原理教学过程一、知识回顾定子串电阻降压启动控制线路1.原理图2.工作原理二、新授课对于能够实现星形接法和三角形接法的笼型异步电动机来说星-三角降压启动是最常用的一种方法。
那什么是电动机的星形和三角形接法呢？（一）电动机定子绕组的连接方式星形连接（Y）：将电动机定子绕组的三个末端连接在一起，三个首端分别接三相电源的连接方式。
星形接法时每相绕组上的电压为220V，如图1。
图1三角形连接（△）：将电动机三相定子绕组的首末端依次相连，连接点引出三根线分别接到三相电源的连接方式。
三角形接法时每相绕组上的电压为380V，如图2。
图2（二）星-三角降压启动原理电动机启动时先用接触器主触头将电动机绕组接成星形接法，待电动机转速升高后，再用另一个接触器主触头将电动机绕组切换成三角形接法，每相绕组上电压由220V升高至380V，达到了降压启动的目的，从而减小起动电流。
1.电路结构①主电路②控制电路2.工作原理分析整个过程主要分三步，第一步电动机的启动，第二步电动机的运行，第三步电动机的停止。
①Y形降压启动分析电动机的启动，合上闸刀开关QS，接通电源，按下星形启动按钮SB2，SB2的常开触头闭合，电路从W11开始，经过FU2，FR,SB1,到已经闭合的SB2常开触头,KM1线圈，回到V11，形成这样一条回路，这样使得交流接触器线圈KM1，KM3得电，交流接触器KM1的常开辅助触点闭合形成自锁，KM1的主触头闭合，交流接触器KM3的常闭辅助触点断开，KM3的主触头闭合，电动机定子绕组以星形连接启动。
三相异步电动机星形三角形接法的区别
三相异步电动机星形三角形接法的区别
Y系列电机
星形接法（三相绕组首段或尾端相连，另外三端接电源）
3KW以下的均为星形接法（根据IEC标准）
线电流=相电流线电压=根号3倍的相电压
电流小，电压大，转矩小
三角形接法（三相绕组首尾相连，3个首尾连接处接电源）
3KW以上的均为三角形接法（根据IEC标准）
线电流=根号3倍相电流线电压=相电压
电流变大，电压变小，转矩大
如果将电机铭牌标注为星形接法的电机接成三角形接法，绕组承受的电压和电流都会超过额定值，就会烧毁电机绕组；如果将电机铭
牌标注为三角形接法的电机接成星形接法，电机转矩就会减小，电机没劲或者不能正常运转。
题外：为避免启动电流过大，对电网线路产生冲击，一般传统模式都是用星三角启动，星三角启动属降压启动，是以牺牲功率为代价来换取降低启动电流来实现的。
星形启动：456相连，123三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。
此时的转矩相对较小，但电动机可达到一定的转速。
因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。
角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。
三相异步电动机星三角降压启动工作过程
三相异步电动机星三角降压启动工作过程嘿，咱今儿就来讲讲三相异步电动机星三角降压启动工作过程，这可是个挺有意思的事儿呢！
你看啊，三相异步电动机就像是个大力士，平常力气可大了，但有时候咱得让它悠着点劲儿使。
这时候星三角降压启动就派上用场啦！
想象一下，电动机启动的时候，就像一个人要开始跑步，要是一下子全力冲出去，那可能会摔个大跟头。
所以呢，我们先让它用一种比较“温和”的方式启动，这就是星型接法。
在星型接法下，电动机就像是先小步慢跑，电流也不会那么大，对电网和其他设备都很友好。
等它跑起来一点了，咱就给它来个“变身”，从星型变成三角形接法。
这就好比这个人从慢跑变成了快跑，力量一下子就释放出来了，可以正常工作啦！
那这个过程具体是怎么回事呢？电动机里面有好多绕组啊，咱通过一些开关和接触器，把它们按照星型或者三角形连接起来。
这就像是给电动机穿上不同的“衣服”，不同的“衣服”就有不同的“表现”。
在星型接法的时候，电压降低了，电流也小了，电动机就安安稳稳地启动起来。
然后呢，到了合适的时候，“啪”地一下切换到三角形接法，电动机就火力全开啦！
你说这神奇不神奇？这就像是变魔术一样，让电动机一会儿温柔，一会儿强大。
而且啊，这个星三角降压启动还有个好处，就是能节省不少电呢！你想啊，电流小了，不就省电了嘛。
咱生活中很多地方都用到三相异步电动机，要是没有这个星三角降压启动，那得浪费多少电，又得给电网带来多大的压力呀！
总之呢，三相异步电动机星三角降压启动工作过程真的很重要，也很有趣。
它让电动机既能好好工作，又能省电，还能保护其他设备，简直太棒啦！咱可得好好了解了解它，说不定啥时候就能用上呢！你说是不是呀？。
电机星三角启动之间的关系为什么是3倍
电机星三角启动之间的关系为什么是3倍这是交流三相异步电动机使用中经常遇到的问题。
三相异步电动机，是工业上应用最广泛的动力。
它的定子线圈有三个绕组，有星形和三角形两种连接方式。
运行中用哪一种连接方式，是产品设计时决定好的，是不能随意变动的，否则会烧毁电动机。
一般小于3KW的电机都是星接，3KW以上的电机都採用三角形接法。
这是因为：异步电动机在起动时，由于惯性原因，短时间达不到额定转速，严重滞后于定子绕组上形成的旋转磁场，导至启动电流大增（一般可达到正常工作电流的4--7倍），这对电机本身和电网都是严重威胁。
因此，7KW 以上的电机，都採用减压启动。
来降低起动电流。
星、三角启动，是其中一种常见的方法：就是把正常工作於三角形连接的电机定子绕组，启动时接成星形，待电机转速接近额定转速时，再迅速切換成正常工作状态（三角形连接）。
等效绕组增加了根号3倍，增大了绕组的阻抗和感抗，有效地降低了电机的起动电流，保护了电机，和电网的安全。
这一措施一般由专门的星/角启动器，或由交流接触器、时间继电器构成的启动装置执行。
不知道这些是不是你的疑问，仅供你参考。
在启动瞬间，三相交流异步电动机星形接法的启动电流是三角形接法启动电流的三分之一，同时启动转矩也是三角形接法的三分之一。
因此星三角启动电路不适用于重载启动。
计算依据是：三角形接法的线电流是相电流的根号3倍，线电压等于相电压。
星形接法时线电流等于相电流，但是线电压是相电压的根号3倍（220*根号3=380）。
当电机绕组由三角形接成星形后相电压下降为原来（线电压）的根号三分之一，相应的相电流也下降为原来相电流的根号三分之一，由于三角形接法改为星形接法线电流等于相电流是原来的三分之一，因此当两个根号三分之一相乘结果当然是三分之一。
实验四PLC三相异步电动机的星三角换接起动
实验四三相异步电动机的星/三角换接启动控制在三相异步电动机的星/三角换接启动控制实验区完成本实验注意：（本实验只能在实验台上完成），由于电机正反转换接时，有可能因为电动机容量较大或操作不当等原因，使接触器主触头产生较为严重的起弧现象，如果电弧还未完全熄灭时，反转的接触器就闭合，则会造成电源相间短路。
用PLC来控制电机则可避免这一问题。
一、实验目的1、掌握电机星/三角换接启动主回路的接线。
2、学会用可编程控制器实现电机星/三角换接降压启动过程的编程方法。
二、实验要求合上启动按钮后，电机先作星形连接启动，经延时6秒后自动换接到三角形连接运转。
三、三相异步电动机的星/三角换接启动控制的实验面板图6-3-1上图下框下的SS、ST、FR分别接主机的输入点I0.0、I0.1、I0.2；将KM1、KM2、KM3分别接主机的输出点Q0.1、Q0.2、Q0.3；M端与主机的1L端相连；本实验区的+24V端与主机的L+相连，主机的1M与主机的M相连。
KM1、KM2、KM3的动作用发光二极管来模拟。
实验装置已将三个CJ0-10接触器的触点引出至面板。
学生可按图示的粗线，用专用实验连接导线连接。
380V电压已引至三相开关SQ的U、V、W端。
A、B、C、X、Y、Z与三相异步电动机（400W）的相应六个接线柱相连。
将三相闸刀开关拨向“开”位置，三相380V电即引至U、V、W三端。
注意：接通电源之前，将三相异步电动机的星/三角换接启动实验模块的开关置于“关”位置（开关往下扳）。
因为一旦接通三相电，只要开关置于“开”位置（开关往上扳），这一实验模块中的U、V、W端就已得电。
所以，请在连好的实验接线后，才将这一开关接通，请千万注意人身安全。
四、编制梯形图并写出程序实验参考程序梯形图如下图所示：五、动作过程分析启动：按启动按钮SS，I0.0的动合触点闭合，M10.0线圈得电，M10.0的动合触点闭合，Q0.1线圈得电，即接触器KM1的线圈得电，1秒后Q0.3线圈得电，即接触器KM3的线圈得电，电动机作星形连接启动；同时定时器线圈T37得电，当启动时间累计达6秒时，T37的动断触点断开，Q0.3失电，接触器KM3断电，触头释放，与此同时T37的动合触点闭合，T38得电，经0.5秒后，T38动合触点闭合，Q0.2线圈得电，电动机接成三角形，启动完毕。
PLC实验二报告-三相异步电动机的星三角换接启动控制
实验二三相异步电动机的星/三角换接启动控制一、实验梯形图：
二、实验程序及注释
三、实验结果：
当按下X000即SS时，机器启动，Y001即KM1闭合，间隔1s后Y003即KM3闭合，此时为星形联结启动；按照设定的时间（本组为第九组，按照要求设定从启动到切换为三角形联结启动的时间为9秒），9秒后常闭触点T0断开，KM3断开，再间隔0.5秒后KM2闭合，此时为三角形联结启动。
当按下X001即ST时，机器停车，KM1~KM3的指示灯全部熄灭，电动机停止运作。
当按下X002即FR时，模拟过载情况，断电，情况如按下ST时。
实验结果与仿真结果一致，如图所示。
→
→
→
四、经验总结
①实验注意事项：
在实验过程中，必须连接好线路并确保接线以及程序正确后方可打开电源启动电动机模
块，以防出现触电的情况；如遇到程序错误的问题（此时PLC最下面的红灯会亮起来），先看程序有没有语句缺漏然后再检查语句是否有错误，注意器件名跟软元件名要一一对应。
②关于三相异步电动机的星/三角换接启动：
Y-△降压启动也称为星形-三角形降压启动，简称星三角降压启动。
这一线路的设计思想仍是按时间原则控制启动过程。
所不同的是，在启动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了启动电流对电网的影响。
而在其启动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可以采用这种线路。
三相异步电机的两种接法
三相异步电机的两种接法
三相异步电机有两种常见的接法，分别是星形接法和三角接法。
首先，我们来看星形接法，也称为Y型接法。
在星形接法中，
三相电机的三根线分别连接到一个连接点，形成一个类似星型的连
接方式。
这种接法在电机启动时提供了较高的起动扭矩，适用于需
要较大起动扭矩的场合。
然而，星形接法的缺点是在额定运行时电
流较大，效率相对较低。
另一种常见的接法是三角接法，也称为Δ型接法。
在三角接法中，电机的三根线依次连接起来，形成一个类似三角形的连接方式。
相比星形接法，三角接法在额定运行时具有较低的电流，因此效率
较高。
然而，三角接法的起动扭矩相对较小，适用于负载较轻的场合。
这两种接法各有优缺点，选择何种接法取决于具体的应用场景
和要求。
在实际应用中，需要根据电机的特性和工作条件来选择合
适的接法，以确保电机能够高效稳定地运行。
同时，需要注意的是，接线时要严格按照电机的接线图进行，确保接线正确可靠，以避免
因接线错误导致的故障和安全隐患。
三相电动机的星星-三角形接法及星-三角的降压启动
三相电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端，另一头叫末端。
规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。
这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。
而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。
即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。
一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。
三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。
如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命重则烧毁电动机绕组，或造成电源短路。
Y—△降压起动控制线路（1）线路设计思想 Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
三相异步电动机的两种启动方式 三相异步电动机如何操作
三相异步电动机的两种启动方式三相异步电动机如何操作作电动机运行的三相异步电机。
三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而产生电动势和电流，并与磁场相互作用产生电磁转矩作电动机运行的三相异步电机。
三相异步电动机转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在着相对运动而产生电动势和电流，并与磁场相互作用产生电磁转矩，实现能量变换。
三相异步电动机有直接起动和降压起动两种。
1）直接起动即在额定电压下起动。
这种方法的起动电流很大，可达到额定电流的4～7倍。
依据规定单台电动机的起动功率，不宜超过配电变压器容量的30％。
2）降压起动利用起动设备将电压降低后，再加到电动机上，当电动机转速升到确定值时，再转接到额定电压下运行。
这种方法虽可减小起动电流，但电动机的转矩与电压的平方成正比，电动机的起动转矩也因此而减小，所以只适用于笼型电动机空载或轻载起动的场合。
一般常用的降压起动方法有以下几种：（1）星三角降压起动：起动时将定子三相绕组作星形连接，以限制起动电流，待转速接近额定转速时再换接成三角形，使电动机全压运行。
接受这种起动方法，起动电流较小，起动转矩也较小，所以一般适用于正常运行为三角形接法的、容量较小的电动机作空载或轻载起动。
也可频繁起动。
（2）自耦变压器降压起动：将自耦变压器高压侧接电网，低压侧接电动机。
起动时，利用自耦变压器分接头来降低电动机的电压，待转速升到确定值时，自耦变压器自动切除，电动机与电源相接，在全压下正常运行。
这种起动方法，可选择自耦变压器的分接头位置来调整电动机的端电压，而起动转矩比星三角降压起动大。
但自耦变压器投资大，且不允许频繁起动。
它仅适用于星形或三角形连接的、容量较大的电动机。
（3）延边三角形降压起动：起动时，定子绕组接成延边三角形，以减小起动电流，待电动机起动后，再换接成三角形，使电动机在全压下运行。
这种起动方法，可通过调整定子绕组的抽头比，来取得不同数值的起动转矩，从而克服了星三角降压起动电压偏低、起动转矩较小的缺点。
三相异步电动机三角形接法与星形接法的功率与转速
--WORD 格式--可编辑--
---
在额定电压 380v 运行的三相异步电动机，三角形接法和星形接法的转速可视为一样，功率
相差很大，例如三角接法为
10kw 电动机，在星形下运行，其功率只有三角的 1/3 左右 . 但 是，在 380*1.73=660v 电压下运行功率相等。
三相异步电动机铭牌标示电压
380v ，星形接法。
电流为
5A ，功率 2.2kw 。
请问 2.2kw 是怎 么来的？一要考虑电机效率 n （ 80－ 85% ），二要考虑电网的功率因数 q （ 80－ 90%）， N ＝ 1.73*I*V*q*n=1.73X5X380X0.8X0.85=2235w.。
至于 3KW 以下的小电机采用星形接法主要是由于，小电机的空间小，解决绕组之间的耐压
是主要矛盾，而整个的电流都不大，绕组的铜线直径不会很大。
而大电机时情况正好相反。
这样理解： 220V 的绕组用铜量大些（星形接法时）；
380v 的绕组用铜量小些。
（三角接法
时）
星三角启动的原理就是将 380v 的绕组（长些， 电阻大些） 用 220v 来启动，当然电流会小得多了。
星形接法：线电流等于相电流，线电压等于相电压的根
角形接法：线电压等于相电压，线电流等于相电流的根
3 倍，启动电流小，带负载能力低。
3 倍，启动电流大，带负荷能力高。
三相异步电动机时间继电器控制的星三角降压启动控制电路的安装与接线教案
教学设计教学过程教学环节教师讲授、指导（主导）内容学生学习、操作（主体）活动时间分配一、二、组织教学 (师生问候)新授知识新课引入Y-△降压启动是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。
当电动机启动后，经几秒，再把定子绕组接成△形，使电动机全压运行。
凡是在正常运行时定子绕组作△形连接的异步电动机，均采用这种降压启动方法。
电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的31，启动电流为△接法的1/3，启动转矩也只有△接法的1/3。
所以这种降压启动方法，只使用于轻载或空载下启动。
电动机定子绕组Ｙ、△接法接线盒内部接线图（图一所示）图一电动机接线排a)绕组Y接法b）绕组△接法(二)、时间继电器自动控制Y-△降压启动控制线路（40分钟）1、原理图（图二所示）师生问好三、图二2、分析个元器件的作用QS：用来接通电源 KM1：电动机的引入电源FU1：主电路短路保护 KM2：△形全压运行时的接触器FU2: 控制电路短路保护 KM3：Y形降压启动时的接触器FR: 过载保护 SB1：停止按钮 SB2: 启动按钮KT:用作控制Y形降压启动时间和完成Y-△自动切换。
3、原理分析★先合上总电源开关QS按下SB2KM3线圈得电KT线圈得电KM3常开触头闭合KM3主触头闭合KM3联锁触头分断对KM2的联锁KM线圈得电KM1主触头闭合KM1自锁触头闭合自锁当M转速上升到一定值时，KT延时结束KT常闭触头分断2112电动机M接成Y形降压启动3作业设计：完成习题册布置作业。
实验三三相异步电动机的星三角换接启动控制
实验三三相异步电动机的星三角换接启动控制一、实验原理三相异步电动机常用的起动方法有直接起动、自耦降压起动、电阻起动和星三角换接起动等。
其中，星三角换接起动针对中小型三相异步电动机，具有结构简单、运行可靠、经济节能等优点。
其基本原理是利用同一电路将电动机的三个绕组分为星形连接和三角形连接两种桥臂形态，根据负载情况在桥臂切换，以降低电动机在起动阶段的起始电流。
三相异步电动机进行星形和三角形的互换，就是通过在电动机接线及电路中放置接点器、开关等元件实现的。
在起动时，电机的起动电流较大，较易引起电压下降及电网的振荡，不利于正常的生产。
在电机接线时采用星型接法，能够减低起动电流，降低起动时电压的波动和电网振荡，使起动速度加快，提高电动机的起动可靠性。
当电机运行到正常状态时，可以将电机的绕组重新改接成三角形连接，以提高电机的效率和功率因数。
二、实验设备本实验所需设备及器材如下：1.三相异步电动机2.三相变压器3.接触器或切换开关4.电气控制箱5.电动机启动电缆6.电压表、电流表三、实验步骤1.将三相异步电动机的绕组分别接到星形连接和三角形连接所需要的引线上。
2.将接触器或切换开关与三相变压器连接起来，以切换星三角连接。
3.将电压表、电流表等电气设备与电路连接，进行实验前的检查，确保电路接线正确无误。
4.启动电动机，进行星三角连接变换实验。
5.检测电动机的电流及功率因数等参数，记录实验数据。
6.将电动机接法改回三角形连接，进行同样的实验，比较两种接法的不同。
四、实验注意事项1.实验操作前应对各电器设备进行检查，确认安全无误后方可进行实验。
2.操作实验时应严格按照实验指导书中的要求进行，不得擅自改动电路接线。
3.实验过程中操作人员应认真观察电动机的运行状态，如有发生异常应及时停机检查。
4.实验结束后应及时清除现场，归拢实验器材及设备，保持实验环境整洁有序。
五、实验结果分析通过此实验能够了解到三相异步电动机的星三角换接起动控制方法，掌握实验设备的使用及操作技能，提高实验者的实际操作能力。
电机的星三角启动接法
电机的星三角启动接法
电机的星三角启动接法是一种常用的电机启动方式，适用于三相异步电动机。
接法如下：
1. 将电机的三相线缆接在电源上，确保电源的电压和电机的额定电压相匹配。
2. 将电机的三个线圈分别连接在接线盒内的对应端子上。
3. 将电机的三个线圈分别与星形连接器的三个端子相连接。
连接时，将线圈的起始端与星形连接器的一个端子连接，将线圈的中间端与另一个端子连接。
4. 接下来，将电机的三个线圈的末端连接到三角形连接器的三个端子上。
连接时，将每个线圈的末端与三角形连接器相对应的端子相连。
5. 最后，将星形连接器的第三个端子与三角形连接器的第三个端子相连。
接好之后，电机就可以通过星三角启动接法来启动。
在启动过程中，电机首先以星形连接方式运行，电流较小，利于减小电机启动时的冲击。
当电机达到额定转速后，通过切换电路将电机转为三角形连接方式运行，提供更大的功率输出。
需要注意的是，星三角启动接法适用于较大的电机，电机的额定电流不能超过电源额定电流的70%。
另外，电机在运行过程中不应频繁切换，以免影响电机的寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相异步电动机的接法与星三角起动
目前电动机的接法有两种（参考电机铭牌）：
一：额定电压380V/220V，接法为星三角。
这表明电机每相绕组的额定电压为220V，如果电源线电压220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。
切不可误将星形接成三角形，将烧毁电机。
二：额定电压为
380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。
如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V电压上。
如电机已经是星形接法，则不能再接到380V电源上。
再说星—三角降压起动：
目前，
我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。
星型起动的目的是降低电机的起动电流，减少对电网的冲击。
星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），
待电动机转速接近额定转速时，转为三角形运转。
由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。
星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。
三相异步电动机分星形链接和角形链接两种。
星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。
（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示
那就是X和Y和Z连一起，引出A、B、C三根线）三角形连接：
把电机三相线圈的每一相的绕组的始端依次相接的连接方式。
（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和B相连，
Y和C相连，Z和A相连，引出的三根线为BX、CY、AZ）电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连
在一起，上面三个头分别引出三根线的是星形连接；把上下两个头垂直连接，分别引出三根线的是三角形连接。
无论哪一种接法线电压，线电流都是相同的，所以有功功率都是P=1.732UICOSΦ不同的是线圈绕组的电流，电压不同，星形连接时，线圈通过的电压是
220V(相电压)，只有线电压的0.577倍，特点是电压低，电流大。
三角形连接时，线圈通过的电压是380V，特点是电压高，电流小。
星形三角形Y系列电机3KW以下均是星形接法4KW以上均是三角形接法电流变小，电压变大电压变小，电流变大星形线电压=根号3倍的相电压三角形线电流=根号3倍相电流扭矩小扭矩大
--三相电机星形和三角形两种接法是设计时固定的接法形式，不能随便更改的--星形可以作成3相4线有中线可以减少高次谐波主要针对
3次谐波和环流并且在不对称短路时较保险如果电机铭牌标注为星形接法的电机如果接成三角形接法，绕组承受的电压和电
流都会超过额定值，就会烧毁电机绕组的
--例如三相380V星形接法改为三角形接法，其适应电压是三相220V的。
三角形接法改为星形接法，其适应电压
是660V的--电动机是大功率的，为避免起动电流过大对线路产生冲击，一般是将三角形接法改为星形接法启动，起动后转换回三角形接法运行的。
