功率因数介绍
功率因数名词解释

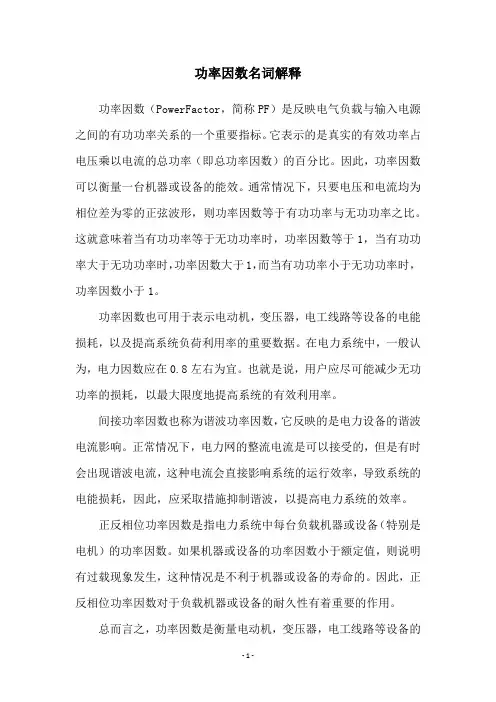

功率因数名词解释功率因数（PowerFactor，简称PF）是反映电气负载与输入电源之间的有功功率关系的一个重要指标。
它表示的是真实的有效功率占电压乘以电流的总功率（即总功率因数）的百分比。
因此，功率因数可以衡量一台机器或设备的能效。
通常情况下，只要电压和电流均为相位差为零的正弦波形，则功率因数等于有功功率与无功功率之比。
这就意味着当有功功率等于无功功率时，功率因数等于1，当有功功率大于无功功率时，功率因数大于1，而当有功功率小于无功功率时，功率因数小于1。
功率因数也可用于表示电动机，变压器，电工线路等设备的电能损耗，以及提高系统负荷利用率的重要数据。
在电力系统中，一般认为，电力因数应在0.8左右为宜。
也就是说，用户应尽可能减少无功功率的损耗，以最大限度地提高系统的有效利用率。
间接功率因数也称为谐波功率因数，它反映的是电力设备的谐波电流影响。
正常情况下，电力网的整流电流是可以接受的，但是有时会出现谐波电流，这种电流会直接影响系统的运行效率，导致系统的电能损耗，因此，应采取措施抑制谐波，以提高电力系统的效率。
正反相位功率因数是指电力系统中每台负载机器或设备（特别是电机）的功率因数。
如果机器或设备的功率因数小于额定值，则说明有过载现象发生，这种情况是不利于机器或设备的寿命的。
因此，正反相位功率因数对于负载机器或设备的耐久性有着重要的作用。
总而言之，功率因数是衡量电动机，变压器，电工线路等设备的电能损耗的重要指标，它用来衡量电力系统的效率，提高系统利用率，减少电能损耗，改善机器或设备的寿命等等。
但是，应该指出的是，功率因数只是一个折衷的指标，它本身不能够解释出问题的原因，有时可能需要采用其他指标来确认机器或设备的故障原因。
另外，当系统的功率因数小于额定值时，要采取措施，以改善功率因数，避免系统出现故障或寿命缩短的情况。
本文对功率因数做了详细的介绍，从功率因数的释义，计算方法，及其与设备能效，电力效率和耐久性之间的关系等几个方面，以进一步理解功率因数的含义，以及如何提高系统能效和耐久性。
功率因数cos和tan

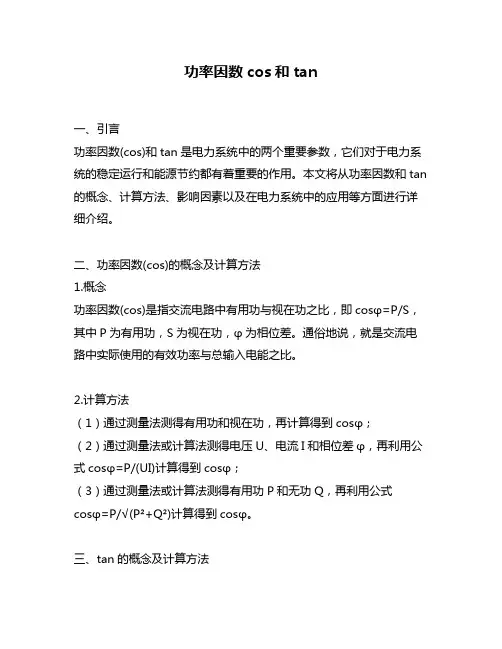

功率因数cos和tan一、引言功率因数(cos)和tan是电力系统中的两个重要参数，它们对于电力系统的稳定运行和能源节约都有着重要的作用。
本文将从功率因数和tan 的概念、计算方法、影响因素以及在电力系统中的应用等方面进行详细介绍。
二、功率因数(cos)的概念及计算方法1.概念功率因数(cos)是指交流电路中有用功与视在功之比，即cosφ=P/S，其中P为有用功，S为视在功，φ为相位差。
通俗地说，就是交流电路中实际使用的有效功率与总输入电能之比。
2.计算方法（1）通过测量法测得有用功和视在功，再计算得到cosφ；（2）通过测量法或计算法测得电压U、电流I和相位差φ，再利用公式cosφ=P/(UI)计算得到cosφ；（3）通过测量法或计算法测得有用功P和无功Q，再利用公式cosφ=P/√(P²+Q²)计算得到cosφ。
三、tan的概念及计算方法1.概念tan是指交流电路中无效功与有用功之比，即tanθ=Q/P，其中Q为无效功，P为有用功，θ为相位差。
通俗地说，就是交流电路中无效功率与有效功率之比。
2.计算方法（1）通过测量法或计算法测得有用功P和无功Q，再利用公式tanθ=Q/P计算得到tanθ；（2）通过测量法或计算法测得电压U、电流I和相位差φ，再利用公式tanφ=√(1/cos²φ-1)计算得到tanφ。
四、影响功率因数和tan的因素1.负载特性负载特性是指电路中负载对于电流和电压的响应情况。
当负载为纯阻性时，cosφ=1；当负载为纯感性时，cosφ=0；当负载为纯容性时，cosφ=0。
而在实际情况下，负载往往是复合型的，在不同负载下cosφ的大小也会不同。
2.供电特性供电特性是指供电系统的电压、频率等参数对于cosφ和tan的影响。
当供电系统的电压变化较大时，会导致cosφ变化较大；当供电系统频率变化较大时，则会导致tan变化较大。
3.补偿装置补偿装置是指通过电容器、电感器等装置来改善cosφ和tan的值。
功率因数及无功补偿介绍
2.2 提高功率因数的方法
电容补偿无功功率原理
电流在电感元件中作功时，电流滞后于电压90°，而电流在电 容元件中作功时，电流超前电压90°，在同一电路中，电感电 流与电容电流方向相反，互差180°，如果在电感元件电路中有 比例地安装电容元件，使两者的电流相互抵消，使电流的矢量 与电压矢量之间的夹角缩小，相应的功率因数就得到提高。由 于无功补偿设备投资及本身也要消耗一定的能耗，所以说这是 一种折中的提高功率因数的方法。
CopyRight © 重慶工務處
1.3 无功功率
无功功率（Q）
在交流电路中，具有电感（电容）的电路里，电感（电容）在 半周期的时间里把电源的能量变成磁场（电场）的能量贮存起 来，在另外半周期的时间里又把贮存的磁场（电场）能量送还 给电源，它们只是与电源进行能量交换，并没有真正消耗能量， 我们把与电源交换能量的振幅值叫做无功功率，以字母 Q 表示， 主要单位乏(var)、千乏(Kvar)，它是在电气设备中建立和维持 磁场和电场的电功率，它与电压、电流间的关系： Q=UIsinφ sinφ=Q/S。测量无功功率的仪表称为无功功率表，简称无功表
CopyRight © 重慶工務處
名词解释
静止无功补偿器（SVC） 于20世纪70年代兴起，现在已经发展成为很成熟的FACTS装置， 其被广泛应用于现代电力系统的负荷补偿和输电线路补偿（电 压和无功补偿），在大功率电网中，SVC被用于电压控制或用 于获得其它效益，如提高系统的阻尼和稳定性等；这类装置的 典型代表有：晶闸管控制电抗器（TCR）和晶闸管投切电容器 （TSC）它不再采用大容量的电容器，电感器来产生所需无功 功率，而是通过电力电子器件的高频开关实现对无功补偿，特 别适用于中高压电力系统中的动态无功补偿。静止无功补偿器 是一种没有旋转部件，快速、平滑可控的动态无功功率补偿装 置。它是将可控的电抗器和电力电容器（固定或分组投切）并 联使用。电容器可发出无功功率（容性的），可控电抗器可吸 收无功功率（感性的）。通过对电抗器进行调节，可以使整个 装置平滑地从发出无功功率改变到吸收无功功率（或反向进 行），并且响应快速。
功率因数值
功率因数值功率因数是电力系统中的一个重要参数，它反映了电流与电压之间的相位关系。
功率因数的大小直接影响着电力系统的效率和稳定性。
本文将从功率因数的定义、计算方法、影响因素和改善措施等方面进行介绍和分析。
我们来了解一下功率因数的定义。
功率因数是指电流和电压之间的相位差的余弦值，用来衡量电能的有效利用程度。
功率因数的取值范围为-1到1之间，当功率因数为1时，电流和电压的相位完全一致，电能得到最充分的利用；当功率因数为0时，电流和电压的相位相差90度，电能不能被有效利用；当功率因数为负数时，电流和电压的相位差为180度，电能的利用效率降低。
计算功率因数的方法有多种，其中一种常用的方法是通过计算有功功率和视在功率的比值来得到。
有功功率是指电流和电压的乘积再乘以功率因数的值，而视在功率是指电流和电压的乘积。
功率因数等于有功功率除以视在功率。
另一种常用的计算方法是通过测量电流和电压的相位差来得到功率因数的值，这种方法需要使用专业的电力仪表进行测量。
功率因数的大小受到多个因素的影响。
首先，电感和电容是影响功率因数的重要因素之一。
电感元件会导致电流滞后于电压，从而降低功率因数；而电容元件会导致电流超前于电压，从而提高功率因数。
其次，电阻的大小也会影响功率因数，电阻越小，功率因数越接近1。
此外，电力负载的性质也会对功率因数产生影响，例如感性负载和容性负载对功率因数的影响是相反的。
在实际应用中，功率因数的大小对电力系统的稳定性和效率有着重要的影响。
当功率因数过低时，会导致电网电压下降、线路过载、发热增加等问题，甚至引发电力设备的损坏。
为了改善功率因数，我们可以采取一些措施。
一种常用的方法是安装功率因数校正装置，通过调节电容器的接入和断开来改善功率因数。
此外，合理设计电力系统和选择高效的电力设备也可以有效提高功率因数。
功率因数是电力系统中一个重要的参数，它反映了电流和电压之间的相位关系。
功率因数的大小直接影响着电力系统的效率和稳定性。
(整理)功率因数的解释
功率因数在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
所以，供电部门对用电单位的功率因数有一定的标准要求。
(1) 最基本分析：拿设备作举例。
例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。
然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。
很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。
在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。
功率因数是马达效能的计量标准。
(2) 基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。
功率因数是有用功与总功率间的比率。
功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。
(3) 高级分析：在感性负载电路中，电流波形峰值在电压波形峰值之后发生。
两种波形峰值的分隔可用功率因数表示。
功率因数越低，两个波形峰值则分隔越大。
保尔金能使两个峰值重新接近在一起，从而提高系统运行效率。
电容补偿的应用随着国家经济的发展和人民生活水平的提高，大量的居住楼盘、高档商场、宾馆、办公楼等民用建筑在城市中拔地而起，使城市用电量快速增长。
但是，在这些民用建筑场所内使用的多为单相电感性负荷，因其自身功率因数较低，在电网中滞后无功功率的比重较大。
为保证降低电网中的无功功率，提高功率因数，保证有功功率的充分利用，提高系统的供电效率和电压质量，减少线路损耗，降低配电线路的成本，节约电能，通常在低压供配电系统中装设电容器无功补偿装置。
供电系统的功率因数总小于1的原因

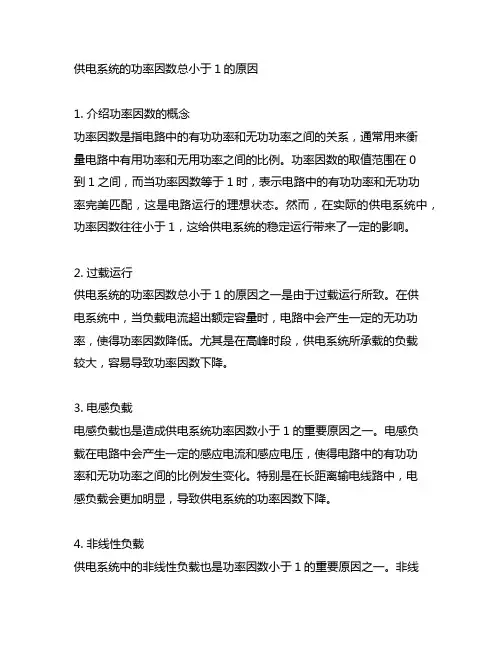

供电系统的功率因数总小于1的原因1. 介绍功率因数的概念功率因数是指电路中的有功功率和无功功率之间的关系，通常用来衡量电路中有用功率和无用功率之间的比例。
功率因数的取值范围在0到1之间，而当功率因数等于1时，表示电路中的有功功率和无功功率完美匹配，这是电路运行的理想状态。
然而，在实际的供电系统中，功率因数往往小于1，这给供电系统的稳定运行带来了一定的影响。
2. 过载运行供电系统的功率因数总小于1的原因之一是由于过载运行所致。
在供电系统中，当负载电流超出额定容量时，电路中会产生一定的无功功率，使得功率因数降低。
尤其是在高峰时段，供电系统所承载的负载较大，容易导致功率因数下降。
3. 电感负载电感负载也是造成供电系统功率因数小于1的重要原因之一。
电感负载在电路中会产生一定的感应电流和感应电压，使得电路中的有功功率和无功功率之间的比例发生变化。
特别是在长距离输电线路中，电感负载会更加明显，导致供电系统的功率因数下降。
4. 非线性负载供电系统中的非线性负载也是功率因数小于1的重要原因之一。
非线性负载在电路中会产生谐波电流和谐波电压，导致电路中有用功率和无用功率之间的关系发生变化，使得功率因数下降。
5. 电压波动电压波动也会导致供电系统的功率因数小于1。
在供电系统中，当电压波动较大时，负载电路中的有用功率和无用功率之间的比例会发生变化，使得功率因数下降。
尤其是在电力系统中存在较大负载波动时，功率因数会更加不稳定。
6. 其他因素除上述因素外，供电系统功率因数小于1的原因还可能包括负载变动、电压不平衡等因素。
这些因素都是导致供电系统功率因数下降的重要原因。
供电系统的功率因数总小于1的原因是多方面的，包括过载运行、电感负载、非线性负载、电压波动等多种因素的综合作用。
为了提高供电系统的功率因数，可采取合理控制负载容量、增加功率因数校正装置等措施，以保障供电系统的稳定运行和能效提升。
供电系统的功率因数总小于1的原因是一个复杂的问题，其中涉及到多种因素的综合作用。
功率因数概念
功率因数概念功率因数（Power Factor）是电力系统中一个非常重要的概念。
它是用来衡量交流电路中的有用功率与总功率之间的比例关系的。
在电气工程中，功率因数对于电力系统的稳定性、效率和功率质量都有着非常重要的影响。
本文将从功率因数的定义、计算方法、影响因素、改善方法以及在电力系统中的应用等方面对功率因数进行深入探讨。
一、定义功率因数可以用来描述交流电路中的有用功率和视在功率之间的关系。
在交流电路中，有用功率是指能够做真正功耗的功率，而视在功率是指在交流电路中同时考虑了有用功率和无用功率（即无功功率）的综合功率。
功率因数可以用如下公式来表示：功率因数=有用功率/视在功率其中，有用功率的单位是瓦特（W），视在功率的单位也是瓦特（VA）。
功率因数是一个无量纲的数值，它的取值范围是0到1。
当功率因数等于1时，表示有用功率和视在功率完全匹配，此时电路的功率因数是理想的；而当功率因数小于1时，表示有用功率和视在功率之间存在一定的差异，此时电路的功率因数是不理想的。
二、功率因数的计算方法在实际的工程应用中，计算功率因数的方法有多种。
下面介绍几种常用的计算方法：1.余弦法：这是最常见的一种计算方法，它利用三角函数余弦的定义来计算功率因数。
具体计算公式如下：功率因数=有用功率/ (电压*电流)其中，有用功率的单位是瓦特（W），电压的单位是伏特（V），电流的单位是安培（A）。
2.直角坐标法：这是另一种常见的计算方法，它利用了复数的运算来表示功率因数。
具体计算公式如下：功率因数=有用功率/ (电压*电流)其中，有用功率的单位是瓦特（W），电压的单位是伏特（V），电流的单位是安培（A）。
3.矢量法：这是一种直观、准确的计算方法，它利用了矢量的几何性质来表示功率因数。
具体计算公式如下：功率因数=有用功率/ (电压*电流)其中，有用功率的单位是瓦特（W），电压的单位是伏特（V），电流的单位是安培（A）。
通过以上的计算方法，可以得到电路的功率因数的具体数值。
功率因数计算公式
功率因数计算公式功率因数计算公式，是指计算电路中所用的有功功率与视在功率之比，通常用来描述电路中的能量传输效率。
在电力系统中，功率因数直接关系到负载的适应性、能源的利用率和能耗成本，因此求解功率因数的计算公式，对于优化电力系统运行以及提高能源利用效率具有重要意义。
下面是功率因数计算公式的详细介绍：1. 什么是功率因数？功率因数是指电路中有用的（有功）功率和产生这个功率所需的总电能（视在功率）之比。
在交流电路中，视在功率（S）和有功功率（P）之间的关系为：S² = P² + Q²其中Q为无功功率，它是电路中电容和电感器件分别存储和释放的能量。
当电路中有大量的Q时，就会降低电路的功率因数，导致电流和电压之间的相位差增大。
2. 功率因数的意义功率因数是反映电路功率传输效率的重要指标。
如果一个电路的功率因数为1，说明它的视在功率等于有功功率，电路中只有纯粹的有用的功率在传输。
这时，一定程度上的节能可以实现。
反之，如果一个电路的功率因数较低，说明电路中包含大量的无功功率，不仅导致电能浪费，而且容易引发电力系统中的谐波问题。
3. 功率因数计算公式在电力系统中，功率因数可以通过以下公式进行计算：cos φ=P/S其中，P为电路中的有功功率，S为视在功率。
由于实际功率和视在功率通常以千瓦（kW）或兆瓦（MW）为单位，因此可以将功率因数计算公式改写为：cos φ=P(kW) / S(kVA)其中，kVA表示千伏安视在功率。
4. 如何提高功率因数？为了提高电路的功率因数，可以采取以下措施：(1)增加有功功率：通过提高负载容量或使用高效率的变压器等器件增加有功功率。
(2)降低无功功率：通过使用电容器和电感器件等无功补偿装置，将无功功率进行补偿。
(3)优化电路结构：通过改善电路中的结构和设计，减少电路中的无功功率，从根本上提高电路的功率因数。
综上所述，功率因数计算公式是衡量电路能量传输效率的重要指标。
什么是功率因数
什么是功率因数引言在我们日常生活和工作中，经常会听到功率因数这个概念，无论是在家庭用电还是工业生产中都与功率因数有关。
那么，什么是功率因数呢？为了更好地理解功率因数的概念以及它对电路运行的影响，本文将对功率因数进行介绍和解析。
功率因数的含义首先，我们需要明确功率因数的定义。
功率因数是指交流电路中有功功率与视在功率之间的比值。
有功功率是电路中美妙的功率，一般用P表示；视在功率是电路中的总功率，一般用S表示。
功率因数（PF）的计算公式为PF = P / S。
功率因数的取值范围功率因数的取值范围为-1到1之间。
当负载为纯电感时，功率因数为零；当负载为纯电感时，功率因数为1；当负载为纯电阻时，功率因数也为1。
在实际电路中，负载往往是复杂的，功率因数的值可能小于1或大于1。
功率因数的影响功率因数反映了电路中的有功功率与视在功率之间的关系，对电路运行有重要影响。
具体来说，功率因数的大小对电网的运行效率、电路的损耗和电能利用率等方面产生影响。
1.电网运行效率：功率因数越高，电网运行效率越高。
当功率因数接近1时，电网的电流和电压波形接近正弦波，能减小电网的传输损耗。
2.电路损耗：功率因数较低时，电流和电压的相位差较大，导致电路中存在较大的无功功率（无效功率），造成能量的浪费。
3.电能利用率：功率因数越高，电能利用率越高。
当功率因数接近1时，系统中的有用功率占比较大，电能的利用效率较高。
如何提高功率因数实际应用中，我们通常希望功率因数尽可能接近1，以提高电路的效率和能量利用率。
以下是一些提高功率因数的方法：1.安装功率因数校正设备：可以通过安装功率因数校正装置来调整电路的功率因数。
这些装置可以校正电路中的无功功率，使其尽可能接近零，从而提高功率因数。
2.采用电容器补偿：对于功率因数较低的电路，可以采用并联电容器的方式进行补偿。
电容器可以产生与负载电感相反的无功功率，从而提高功率因数。
3.优化电路设计：在电路设计和选择负载设备时，应尽可能选择功率因数较高的设备。
输出功率因数
输出功率因数功率因数是电力系统中的一个重要参数，它是指实际功率与视在功率的比值，通常用cosφ表示。
功率因数的大小反映了电路中有多少功率被有效利用，因此，功率因数越大，电路的效率越高。
在实际生产和生活中，功率因数的大小直接影响着电力系统的运行效率和经济效益。
因此，电力系统中的电力设备都需要考虑功率因数问题。
在这里，我们将详细介绍功率因数的概念、计算方法和影响因素。
一、功率因数的概念功率因数是指电路中实际功率与视在功率的比值。
其中，实际功率指电路中真正用于做功的功率，视在功率指电路中所有电能的总和。
在实际电路中，电路中的电能可以分为有功电能和无功电能两种。
有功电能是指电路中真正用于做功的电能，如电动机的机械功；而无功电能则是指电路中不直接用于做功的电能，如电容器和电感器中的电能。
通常情况下，功率因数的取值范围在0到1之间。
如果功率因数为1，则表示电路中所有电能都被有效利用，电路的效率最高；如果功率因数小于1，则表示电路中存在无功电能的损耗，电路的效率较低。
二、功率因数的计算方法功率因数的计算方法是根据电路中实际功率和视在功率的定义来确定的。
具体方法如下：1. 实际功率的计算公式为：P=U*I*cosφ，其中，U为电压，I为电流，φ为电路的功率因数。
2. 视在功率的计算公式为：S=U*I，其中，U为电压，I为电流。
3. 功率因数的计算公式为：cosφ=P/S。
三、影响功率因数的因素功率因数的大小受到多种因素的影响，其中比较重要的因素包括电路中的负载类型、电压波形、电路结构和电源的类型等。
1. 负载类型：不同类型的负载对功率因数的影响不同。
例如，电阻负载的功率因数为1，而电感负载和电容负载的功率因数则小于1。
2. 电压波形：电压波形的失真会导致功率因数的下降。
例如，当电压波形为方波时，功率因数会降至0。
3. 电路结构：电路的结构也会影响功率因数。
例如，当电路中存在变压器时，变压器的漏感会导致功率因数下降。
功率因数 电机能效
功率因数电机能效功率因数和电机能效是电气工程中的两个重要概念，它们关系到电机的运行效率和能源利用。
下面我们来分别介绍一下功率因数和电机能效。
功率因数（Power Factor）是用来衡量电力系统中有用功率与视在功率之间关系的一个物理量。
功率因数的定义是有用功率与视在功率之比，用数学表达式表示为功率因数 = 有用功率 / 视在功率。
功率因数的取值范围是从零到一的正实数，数值越接近于一，表示电能的利用效率越高，反之，数值越接近于零，表示电能的浪费越严重。
电机能效（Motor Efficiency）是指电机的能源利用效率，即电能转化为机械能的比例。
电机能效通常以百分比表示，数值越高，表示电机在转化电能过程中损耗越小，效率越高。
电机能效是一个综合指标，受到电机结构、材料、制造工艺等多种因素的影响。
为了提高功率因数和电机能效，我们可以采取以下措施：1. 使用功率因数校正装置（Power Factor Correction Device）来提高功率因数。
功率因数校正装置可以通过补偿电路，将无功功率转化为有用功率，从而提高功率因数，减少电能的浪费。
2. 选择高效率的电机。
在购买电机时，可以关注电机的能效标识，选择能效等级高的电机。
高能效的电机通常利用了先进的电机设计和制造技术，能够在转化电能为机械能时损耗较少。
3. 定期维护和检测电机的运行状态。
定期进行电机的维护和检测，及时发现和处理电机运行中的问题，可以保持电机的良好工作状态，提高电机的能效。
功率因数和电机能效对于提高电气系统的能源利用效率非常重要。
通过采取相应的措施，可以有效地降低电能的浪费，提高电机的能效，实现节能减排和可持续发展的目标。
功率因数 指标
功率因数指标
摘要：
1.功率因数的定义
2.功率因数的影响因素
3.功率因数的改进方法
4.功率因数对电力系统的影响
正文：
功率因数是一个描述电力系统运行效率的重要指标。
在电力系统中,电压和电流的相位差会导致有用功和无用功的差异,而功率因数就是用来衡量这个差异的指标。
通常情况下,功率因数的值介于0和1之间,值越接近1,说明电力系统的运行效率越高。
功率因数受到多种因素的影响,其中最主要的是电力系统的负载特性。
不同的负载会对电流和电压的相位差产生不同的影响,从而影响功率因数的值。
此外,电力系统的线路长度和电缆截面积等因素也会对功率因数产生影响。
为了提高功率因数,可以采取多种方法。
其中最常见的方法是采用电容器补偿,通过并联电容器来抵消负载电流中的无用功,从而提高功率因数的值。
此外,调整电力系统的运行参数,如调整电压和频率等,也可以对功率因数产生影响。
功率因数对电力系统的影响非常显著。
高功率因数可以减少电力系统的无功损耗,提高电力系统的运行效率,降低电力系统的运行成本。
而低功率因数则会导致电力系统的无功损耗增加,影响电力系统的运行稳定性和可靠性。
交流电功率因数
交流电功率因数功率因数（Power Factor）是描述交流电的一个重要参数。
在交流电路中，功率因数反映了电流和电压之间的相位关系，也代表着电路的能效和稳定性。
下面来讲讲功率因数的定义、计算、影响和改善方法等知识。
一、功率因数的定义和计算1.1 定义：功率因数是指电路中有效功率与电路实际功率之比，用符号cosφ 表示，通常称为“cosφ”或简称“功率因数”。
1.2 计算：一般地，功率因数的计算可以采用以下公式：cosφ = P / S，其中 P 表示电路中的实际功率，单位为瓦（W）；S 表示电路中的视在功率，单位为伏安乘以安（VA）。
二、功率因数的影响因素2.1 电感性负载：对于电感性负载，其电流和电压之间的相位差等于负载阻抗的反相角，这时功率因数为 lagging。
2.2 电容性负载：对于电容性负载，其电流和电压之间的相位差等于负载阻抗的正相角，这时功率因数为 leading。
2.3 线路电阻：电路中的电阻越大，功率因数越高。
2.4 电源波形：如果电源波形是正弦波，功率因数最大可达1，如果是非正弦波，功率因数会降低。
三、功率因数的改善方法3.1 添加补偿电容：对于 lagging 的负载，可以通过添加并联电容的方式进行补偿，以提高功率因数。
3.2 添加补偿电抗：对于 leading 的负载，可以通过添加并联电感的方式进行补偿，以提高功率因数。
3.3 降低电路电阻：适当调整电路中的电阻，也可以提高功率因数。
3.4 优化用电设备：选用功率因数高、效率好的用电设备，可以提高整个电路的功率因数。
以上就是功率因数的定义、计算、影响因素和改善方法等相关知识介绍。
对于工程中的交流电路，正确理解和应用功率因数的概念，可以有效地提高电路的能效、稳定性和运行安全性。
视在功率有功无功功率因数额定功率的详细介绍
视在功率有功无功功率因数额定功率的详细介绍
视在功率（Apparent Power）是指在交流电路中，电压和电流积分所得的功率。
它是实际电力系统中能够产生有用功率和无用功率的总功率。
有功（Active Power）是指在电路中有效地转换为有用功的功率。
它是电力系统中对于完成工作所必需的功率。
例如，当我们直接使用电能来做工作，如驱动机器、照明和加热时，所消耗的功率为有功功率。
无功（Reactive Power）是指在电路中产生磁场、电场或电感等非直接执行工作的功耗。
无功功率通常不直接做功，而是以一种存储的形式在电路中循环。
它是由电感、电容、电阻等元件引起的。
功率因数（Power Factor）是描述有功功率和视在功率之间关系的一个参数。
功率因数可以定义为有功功率除以视在功率的比值。
功率因数的值介于0和1之间，当功率因数接近1时，说明电路中的能量得到良好的利用。
如果功率因数较低，说明电路存在较多的无功功率。
额定功率（Rated Power）是指电气设备能够持续正常工作的最大功率。
在设计和制造电气设备时，其功率需满足其额定功率要求，以确保设备的正常运行。
额定功率通常基于设备材料和组件的热耐受能力、电线电缆的承载能力以及其他相关因素。
总结起来，视在功率是交流电路中电压和电流的积分所得的功率；有功是电路中有效转换为有用功的功率；无功是在电路中引起非直接执行工作的功耗；功率因数则是描述有功功率和视在功率之间关系的参数；额定功率是指电气设备能够持续正常工作的最大功率。
这些概念在电力系统中起到了重要的作用，以确保电能的高效利用和设备的安全运行。
常用电器 功率因数
常用电器功率因数
常用电器功率因数是指电器在正常工作时消耗的有用功率与总功率
（即有用功率与无用功率之和）的比值。
功率因数越高，电器在使用
过程中就越省电。
以下是一些常见电器的功率因数介绍：
空调：空调的功率因数通常在0.7左右。
这意味着，当空调消耗1000瓦的总电力时，有700瓦的电力被用来达到制冷或制热的效果，剩余300瓦则被浪费掉了。
冰箱：一般冰箱的功率因数在0.8左右，比空调稍高。
消费者在选购
冰箱时需要注意冰箱所消耗的总功率，尽可能选择功率因数高的产品，以节省能源。
洗衣机：洗衣机的功率因数通常在0.8-0.9之间，比冰箱稍高。
在使用洗衣机时，建议选择短洗或快洗模式，以减少耗电量。
电视：电视的功率因数一般较高，通常在0.95以上。
但随着科技的进步，越来越多的电视产品采用了LED背光技术，功率因数也越来越高，能够达到0.98以上。
路由器：路由器的功率因数很高，通常达到0.99以上。
因此，如果有
条件的话，建议将常用设备连接到路由器上，以便最大程度地利用电力。
总的来说，功率因数是衡量电器节能性能的一个重要指标。
消费者在选购电器时，应该关注其功率因数，尽可能选择高功率因数的产品，以节省能源和降低电费。
同时，建议尽量减少使用高耗电量的电器，采取节约用电的生活方式，少开空调、多走楼梯等等。
多功能表功率参数pf
多功能表功率参数pf多功能表是一种常用的电力测量仪器，用于测量和分析电路中的各种电参数。
其中，功率参数pf（功率因数）是一个重要的指标，用于描述电路中有功功率和视在功率之间的关系。
本文将介绍多功能表功率参数pf的定义、计算方法以及其在电路分析中的应用。
一、功率因数pf的定义功率因数pf是指电路中有功功率与视在功率之间的比值。
有功功率是电路中实际转化为有用功的功率，而视在功率是电路中总的功率，包括有功功率和无功功率。
功率因数pf的取值范围为-1到1之间，其中正值表示电路中有功功率占主导地位，负值表示电路中无功功率占主导地位，而0表示电路中无功功率和有功功率相等。
二、功率因数pf的计算方法功率因数pf的计算方法可以通过电路中的有功功率和视在功率之间的关系来得到。
具体计算方法如下：pf = P / S其中，P表示电路中的有功功率，S表示电路中的视在功率。
有功功率P可以通过电流和电压之间的相位差以及电路中的电阻值来计算，而视在功率S可以通过电流和电压的乘积来计算。
三、功率因数pf在电路分析中的应用功率因数pf在电路分析中具有重要的应用价值，主要体现在以下几个方面：1. 评估电路的效率：功率因数pf可以用来评估电路的效率，当功率因数接近1时，表示电路中有功功率占主导地位，电路的效率较高；而当功率因数接近0时，表示电路中无功功率占主导地位，电路的效率较低。
2. 优化电路设计：通过调整电路中的元件参数，可以改变功率因数pf的值，从而优化电路的设计。
例如，在电路中添加功率因数校正电路，可以提高功率因数pf的值，减少无功功率的损耗。
3. 节约能源：功率因数pf的值越接近1，表示电路中有功功率的利用率越高，无功功率的损耗越少，从而可以节约能源。
因此，在电力系统中，对于功率因数较低的负载，可以采取措施进行功率因数校正，以提高能源利用效率。
4. 防止电力损耗：功率因数pf的值越低，表示电路中无功功率的损耗越大，会导致电力系统的能耗增加。
功率 因数
功率因数
功率因数（Power Factor）是指交流电路中有功功率与视在功率之比。
它是表示电路中有用功率和总功率之间的关系，用来描述电流波形的变化情况。
功率因数通常用角度或小数表示，取值范围为0到1之间。
当功率因数为1时，表示电路中的有功功率和视在功率完全匹配，电路效率最高。
而当功率因数小于1时，表示电路中存在无效功率的浪费，造成能源的浪费。
功率因数的计算公式为：
功率因数 = 有功功率 / 视在功率
其中，有功功率表示电路中真正做功的功率，而视在功率表示电路中所有电能的总和，包括有功功率和无功功率。
对于工业和商业用电来说，维持功率因数接近于1是非常重要的，因为低功率因数会导致电网过载、能源浪费以及设备寿命缩短。
因此，需要采取措施来提高功率因数，如使用功率因数校正设备或合理设计电路和设备。
总之，功率因数是衡量电路中有功功率和视在功率之间匹配程度的指标，对于电能的有效利用和电网的稳定运行具有重要意义。
储能的功率因数
储能的功率因数储能系统的功率因数是衡量其电能质量和电能传递效率的一个重要参数。
功率因数是指实际功率与视在功率之间的关系，通常用于描述电路中有功功率和视在功率的比率。
以下是储能系统功率因数的详细介绍：1. 功率因数定义：功率因数（Power Factor）是指电路中有功功率与视在功率的比值，用于衡量电能的有效利用程度。
它是一个介于0和1之间的值，通常表示为cos(θ)。
2. 有功功率（Real Power）：有功功率是电能系统中真正用于执行工作的功率，通常以瓦特（W）表示。
有功功率的提高表示系统中实际进行功率传递的能量增加。
3. 视在功率（Apparent Power）：视在功率是电能系统中的总功率，包括有功功率和无功功率的分量。
它以伏安（VA）表示。
视在功率是电压和电流的乘积。
视在功率(S)=电压(V)×电流(I)视在功率(S)=电压(V)×电流(I)4. 功率因数范围：功率因数的范围在0 到1 之间，理想情况下为1。
当功率因数接近1时，表示系统中几乎所有的电能都用于执行有用的功率，电能的传递效率较高。
5. 功率因数对电网影响：·高功率因数：有助于减小电网上的电流和电压的失真，提高电能传递效率，降低线路损耗。
·低功率因数：可能导致电网中的无功功率增加，引起电网负担和损耗，降低电能的传输效率。
6. 改善功率因数：改善功率因数的方法包括使用功率因数校正装置、优化电路设计、降低谐波等。
这些方法有助于提高电能系统的功率因数，减小对电网的负面影响。
在储能系统中，维持较高的功率因数是关键，以确保高效、稳定的电能传递和集成到电网中。
功率因数PF和位移因数DF
功率因数PF和位移因数DF功率因数PF和位移因数DF是电力系统中的两个重要参数，它们对于电能的传输和利用具有重要影响。
本文将分别介绍功率因数PF和位移因数DF的概念、计算方法以及在电力系统中的应用。
一、功率因数PF功率因数PF是指电路中有用功和视在功之间的比值，用来描述电能的有效利用程度。
功率因数的取值范围在0到1之间，数值越接近1，表示电能的利用效率越高。
在交流电路中，电流和电压不完全同相，存在一定的相位差。
功率因数的计算方法是有功功率与视在功率的比值，即PF=有功功率/视在功率。
有功功率是指电路中的有用功，是电能被消耗或转换为其他形式的功率。
视在功率是指电路中的总功率，包括有用功和无用功（如无功功率）。
功率因数的数值越高，表示有用功在总功率中所占的比例越大，电能的利用效率越高。
功率因数的重要性在于它直接影响电网的效率和稳定性。
当功率因数低于0.9时，电网的负荷能力下降，会造成电网的能源浪费和电能传输的损耗。
因此，电力系统中通常会采取措施来提高功率因数，如使用功率因数校正装置或调整电路的电容和电感元件。
二、位移因数DF位移因数DF是指电压和电流之间的相位差，用来描述电压和电流之间的先后关系。
位移因数的取值范围在0到1之间，数值越接近1，表示电压和电流的相位差越小，越接近同相。
在交流电路中，电流和电压的相位差是由电路中的电感和电容元件引起的。
当电流的相位落后于电压时，位移因数小于1，表示电流滞后于电压。
而当电流的相位超前于电压时，位移因数大于1，表示电流超前于电压。
位移因数的数值越小，表示电流滞后于电压的程度越大。
位移因数的重要性在于它对电路中各种功率的分配和传输具有重要影响。
当位移因数接近1时，电流和电压基本同相，有用功的分配和传输效果最好。
而当位移因数接近0或大于1时，电路中的无用功（如无功功率）会增加，电能的利用效率降低。
功率因数PF和位移因数DF在电力系统中具有广泛应用。
它们不仅影响电能的传输和利用效率，还对电网的稳定性和可靠性有重要影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
要求(1) 最基本分析拿设备作举例。
例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。
然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。
很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。
(使用了70个单位的有功功率，你付的就是70个单位的消耗)在这个例子中，功率因数是0.7 (如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。
功率因数是马达效能的计量标准。
(2) 基本分析每种电机系统均消耗两大功率，分别是真正的有用功(叫kw)及电抗性的无用功。
功率因数是有用功与总功率间的比率。
功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。
(3) 高级分析在感性负载电路中，电流波形峰值在电压波形峰值之后发生。
两种波形峰值的分隔可用功率因数表示。
功率因数越低，两个波形峰值则分隔越大。
对于功率因数改善电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。
因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。
由于减少了无功功率在电网中的流动，因此可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这就是无功补偿的效益。
无功补偿的主要目的就是提升补偿系统的功率因数。
因为供电局发出来的电是以KVA或者MVA来计算的，但是收费却是以KW，也就是实际所做的有用功来收费，两者之间有一个无效功率的差值，一般而言就是以KVAR为单位的无功功率。
大部分的无效功都是电感性，也就是一般所谓的电动机、变压器、日光灯……，几乎所有的无效功都是电感性，电容性的非常少见，例如：变频器就是容性的，在变频器电源端加入电抗器可提高功率因数供电部门为了提高成本效益要求用户提高功率因数，那提高功率因数对用户端有什么好处呢？①通过改善功率因数，减少了线路中总电流和供电系统中的电气元件，如变压器、电器设备、导线等的容量，因此不但减少了投资费用，而且降低了本身电能的损耗。
②良好的功因数值的确保，从而减少供电系统中的电压损失，可以使负载电压更稳定，改善电能的质量。
③可以增加系统的裕度，挖掘出了发供电设备的潜力。
如果系统的功率因数低，那么在既有设备容量不变的情况下，装设电容器后，可以提高功率因数，增加负载的容量。
举例而言，将1000KVA变压器之功率因数从0.8提高到0.98时：补偿前：1000×0.8=800KW补偿后：1000×0.98=980KW同样一台1000KVA的变压器，功率因数改变后，它就可以多承担180KW的负载。
④减少了用户的电费支出；透过上述各元件损失的减少及功率因数提高的电费优惠。
此外，有些电力电子设备如整流器、变频器、开关电源等；可饱和设备如变压器、电动机、发电机等；电弧设备及电光源设备如电弧炉、日光灯等，这些设备均是主要的谐波源，运行时将产生大量的谐波。
谐波对发动机、变压器、电动机、电容器等所有连接于电网的电器设备都有大小不等的危害，主要表现为产生谐波附加损耗，使得设备过载过热以及谐波过电压加速设备的绝缘老化等。
并联到线路上进行无功补偿的电容器对谐波会有放大作用，使得系统电压及电流的畸变更加严重。
另外，谐波电流叠加在电容器的基波电流上，会使电容器的电流有效值增加，造成温度升高，减少电容器的使用寿命。
谐波电流使变压器的铜损耗增加，引起局部过热、振动、噪音增大、绕组附加发热等。
谐波污染也会增加电缆等输电线路的损耗。
而且谐波污染对通讯质量有影响。
当电流谐波分量较高时，可能会引起继电保护的过电压保护、过电流保护的误动作。
因此，如果系统量测出谐波含量过高时，除了电容器端需要串联适宜的调谐（detuned）电抗外，并需针对负载特性专案研讨加装谐波改善装置。
[为什么说提高用户的功率因数可以改善电压质量？电力系统向用户供电的电压，是随着线路所输送的有功功率和无功功率变化而变化的。
当线路输送一定数量的有功功率时，如输送的无功功率越多，线路的电压损失越大。
即送至用户端的电压就越低。
如果110KV以下的线路，其电压损失可近似为：△U=(PR+QX)/Ue其中：△U－线路的电压损失，KVUe－－线路的额定电压，KVP－－线路输送的有功功率，KWQ－－线路输送的无功功率，KVARR—线路电阻，欧姆X－－线路电抗，欧姆由上式可见，当用户功率因数提高以后，它向电力系统吸取的无功功率就要减少，因此电压损失也要减少，从而改善了用户的电压质量。
在直流电路里，电压乘电流就是有功功率。
但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。
有功功率与视在功率之比叫做功率因数，以COSΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。
[2]如何提高功率因素（1）提高自然功率因数。
自然功率因数是在没有任何补偿情况下，用电设备的功率因数。
提高自然功率因数的方法：合理选择异步电机；避免变压器空载运行；合理安排和调整工艺流程，改善机电设备的运行状况；在生产工艺允许条件下，采用同步电动机代替异步电动机。
（2）采用人工补偿无功功率。
装用无功功率补偿设备进行人工补偿，电力用户常用的无功功率补偿设备是电力电容器。
提高功率因数的方法提高功率因数的途径主要在于如何减少电力系统中各个部分所需的无功功率,特别是减少负荷取用的无功功率,使电力系统在输送一定的有功功率时,可降低其中通过的无功电流提高功率因数的方法很多,但总的来说可以归结为两大类:提高自然功率因数的方法采用降低各用电设备所需的无功功率以改善其功率因数的措施,称为提高自然功率因数的方法主要有:1、正确选用异步电动机的型号与容量。
据有关资料介绍,我国中小型异步电动机的用电负荷约占电网总负荷的80 %以上,几个主要电网中,电动机所耗能占整个工业用电量的60 %～ 68 %左右1 因此做好电动机的降损节能具有十分重要的经济意义正确选用异步电动机,使其额定容量与所带负载相配合,对于改善功率因数是十分重要的在选型方面,要注意选用节能型,淘汰高能耗的电动机,并依据电机机械工作对启动力矩、启动次数、调速等方面的具体要求,选用不同的型号。
电动机的效率η与功率因数cosφ是反映电动机经济运行水平的主要指标,都与负载率β有密切关系1 GB/ T 12497 - 90 对三相异步电机三个运行区域规定如下:当负载率β在70 %～ 100 %之间时,为经济运行区;当40 % ≤β≤70 %时,为一般运行区;当β < 40 % 时,为非经济运行区;2、根据负荷选用相匹配的变压器。
电力变压器一次侧功率因数不但与负荷的功率因数有关,而且与负荷率有关若变压器满载运行,一次侧功率因数仅比二次侧降低约3 ～ 5 %;若变压器轻载运行,当负荷小于0. 6 时,一次侧功率因数就显著下降,下降达11 ～ 18 %,所以电力变压器的负荷率在0. 6 以上运行时才较经济,一般应在60 %～70 %比较合适为了充分利用设备和提高功率因数,电力变压器一般不宜作轻载运行。
当电力变压器负荷率小于30 %时,应当更换成容量较小的变压器(3、合理安排和调整工艺流程。
合理安排和调整工艺流程, 改善电机设备的运行状态, 限制电焊机和机床电动机的空载运行1 例如可采用空载自动延时断电装置流程等4、异步电动机同步化运行。
对于负荷率不大于0. 7 及最大负荷不大于90 % 额定功率的绕线式异步电动机,必要时可使其同步化,即当绕线式异步电动机在起动完毕以后,向转子三相绕组中送入直流励磁,即产生转矩把异步电动机牵入同步运行,其运转状态与同步电动机相似在过励磁的情况下,电动机可向电网送出无功功率,从而达到改善功率因数的目的。
提高功率因数的补偿方法采用供应无功功率的设备来补偿用电设备所需的无功功率,以提高其功率因数的措施,称为提高功率因数的补偿方法。
采用补偿法来提高功率因数,必须增加新设备、增加有色与黑色金属的需用量。
此外,补偿设备本身也有功率损失,所以从整体来看,应首先采用提高用电设备自然功率因数的方法。
但当功率因数还达不到《电力设计技术规范》所要求的数值时,则需采用专门的补偿设备来提高功率因数。
应用人工补偿无功功率的方法通常有应用移相电容器(即静电电容器) 、采用同步电动机和采用同步调相机三种方法。
同步电动机在过励磁方式运行(0. 8 ～ 0. 9 超前) 时,就向电力系统输送无功功率,提高了工业企业的功率因数一般在满足工艺条件下,采用或不采用同步电动机来提高企业的功率因数,应进行技术经济比较。
通常对低速、恒速且长期连续工作的容量较大的电动机,宜采用同步电动机组,如轧钢的电动机组、球磨机、空压机、鼓风机、水泵等设备这些设备采用同步电动机为原动机时,其容量一般在250 KW 以上,环境与启动条件均能满足同步电动机的要求,而且停歇时间较少,因此对改善功率因数能起很大作用但是同步电动机结构复杂,并且附有一套启动控制设备,维护工作量大,价格较异步电动机贵,而且目前高压移相电容器价格普遍降低,这就相应地提高了“异步电动机加移相电容器的补偿方案”的优越性移相电容器由于具有功率损耗小、运行维修很方便、短路电流小等优点而在工业企业中被广泛用作人工补偿装置。
综上所述,提高功率因数必然对国家的能源利用、企业的经济效益起到促进作用, 是保证电力系统电能质量、电压质量、降低网络损耗以及安全运行所不可缺少的条件应根据不同情况采取相应措施来提高功率因数,降低无功损耗,从而提高经济效益。
功率因素1、柴油发电机振荡失步的特征1）定子电流超出正常值，电流表指针将激烈地撞挡。
2）定子电压表的指针将快速摆动。
3）有功功率表指针在表盘整个刻度盘上摆动。
4）转子电流表指针在正常值附近快速摆动。
5）发电机发出鸣叫声，且叫声的变化与仪表指针的摆动频率相对应。
6）其他并列运行的发电机的仪表也有相应的摆动2、发电机振荡失步的时处理方法发电机振荡失去同步时应注意以下几条：1）要通过增加励磁电流来产生恢复同步的条件；2）要适当地调整该机的负荷，以帮助恢复同步；3）当整个电厂与系统失去同步时，该电厂的所有发电机都将发生振荡，除设法增加每台发电机的励磁电流外，在无法恢复同步的情况下，为使发电机免遭持续电流的损害，应按规程规定，在2分钟后将电厂与系统解列。
