充电器维修后的原理

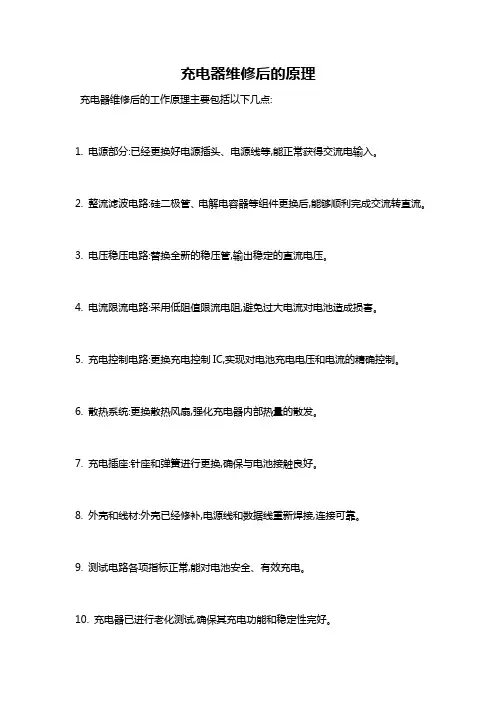

充电器维修后的原理

充电器维修后的原理
充电器维修后的工作原理主要包括以下几点:
1. 电源部分:已经更换好电源插头、电源线等,能正常获得交流电输入。

2. 整流滤波电路:硅二极管、电解电容器等组件更换后,能够顺利完成交流转直流。

3. 电压稳压电路:替换全新的稳压管,输出稳定的直流电压。

4. 电流限流电路:采用低阻值限流电阻,避免过大电流对电池造成损害。

5. 充电控制电路:更换充电控制IC,实现对电池充电电压和电流的精确控制。

6. 散热系统:更换散热风扇,强化充电器内部热量的散发。

7. 充电插座:针座和弹簧进行更换,确保与电池接触良好。

8. 外壳和线材:外壳已经修补,电源线和数据线重新焊接,连接可靠。

9. 测试电路各项指标正常,能对电池安全、有效充电。

10. 充电器已进行老化测试,确保其充电功能和稳定性完好。

通过专业维修,充电器已经恢复到正常工作状态,可以继续使用。

手机充电器原理图分析

手机充电器原理图分析

手机充电器原理图分析
手机充电器是用来给手机充电的设备,其原理图可以分为输入部分和输出部分。

输入部分主要包括电源插头、电源线和电源适配器。

电源插头将交流电源接入充电器,电源线将电源信号传输到电源适配器。

电源适配器将交流电转换为直流电,并对电压进行调整。

输出部分主要包括输出线和USB插头。

输出线将调整后的直
流电传输到USB插头,供手机充电使用。

在电源适配器中,常见的电力转换器是开关电源。

开关电源包括变压器、整流器、滤波器和稳压器。

变压器将输入的交流电源通过变压比转换为较低或较高的交流电压。

整流器将交流电压转换为脉冲形式的直流电压。

滤波器通过滤除脉冲中的高频噪声,使输出电压变得更加平滑。

稳压器将滤波后的直流电压调整为所需的稳定电压,用于供给手机充电。

通过手机充电器原理图分析,我们可以看到其主要包括输入部分和输出部分。

输入部分包括电源插头、电源线和电源适配器,用于将交流电转换为直流电,并对电压进行调整。

输出部分包括输出线和USB插头,用于将调整后的直流电传输到手机进
行充电。

手机常用的充电控制原理电路图

手机常用的充电控制原理电路图

上图1是三星手机中比较常用的充电控制原理电路图:根据电路原理分析,可能存在的故障现象有:1、电池电量不显示或显示电量不准确:R510、R512阻值发生变化,C504轻微漏电;2、自动充电或不会提示充电结束:END-OF-CHG控制信号异常,R511电阻异常,U502损坏;3、不能充电:U502输入充电电压异常,TA502坏,U502损坏;4、充不进电(有提示充电中,但充不进电量):U502损坏,R514或R515阻值异常,5、USB不能充电:U502#2输入电压不正常(正常应为5V),主要是由U502损坏造成6、电池电量正常也会提示低电报警:R510、R512阻值发生变化7、加电池按开机键后提示充电中并不能开机:AUX-ON控制信号异常,U502或电源IC损坏;8、电量充不满:R510、R512阻值发生变化,C504轻微漏电;9、加电开机后显示“请充电”,几秒后手机便自动关机:R510到电池正极断线具体实例分析:1、C208手机进水充不进电处理方法:插上充电器显示充电,但是充不进电,此故障应该是充电电路问题,清洗后发现充电电路R116(10K)腐蚀断裂,更换R116后测试故障排除。

图22、C218手机不充电(无充电电流)处理方法:拆机后发现卡座下面一个黄电容(C324)有点变色,更换C324后无效。

用万用表测ZD703开路,更换ZD703后故障有所改善(显示充电,但是充不进电)。

分析原因应是CPU检测到充电信号,但是充电IC没有完成充电电路中供电输出信号,更换充电IC(U301)后故障排除。

图33、D508手机装电池显示自动充电状态处理方法:因为手机CPU检测到充电信号导致,先检查尾插正常,装电池测充电IC(U503)#7电压为低电平(正常2.6V左右)。

查找电路图,发现U503#7与Q500相连,拆除Q500测量电压正常,更换Q500故障排除。

D508手机装电池显示自动充电的比较常见,有部份是充电IC或尾插损坏导致,部分是由于Q500导致,但有部分Q500本身没有坏,但摘除Q500也可以解决。

手机充电器电路图详解

手机充电器电路图详解

手机充电器电路图详解充电器电路手机(或其它小电器)充电器多如牛毛,不同厂家的电路结构大不相同,随着科技的进步新技术、新元件的出现又增加了新款的充电器,再加上山寨充电器充斥其中,导致小小充电器电路结构琳琅满目,让人应接不暇。

但有一款比较现代也比较简洁、很容易看懂电路图、容易查找故障的分立元件充电器,可作为经典教材进行研究,笔者使用这款充电器已有三年之久,由于后来大电流的快充的出现,现在已经不用它了,只将其作为一种研究对象进行分析,今天就将此分享给大家。

电路原理图见下图:电路图分析:一、该电路属于自励、反激式、变压器耦合型、PWM开关电源;电源变换过程:交流(AC,输入市电)→直流(DC)→交流(AC,高频)→直流(DC,输出);电路由整流、振荡、稳压、保护四大系统组成。

二、输入整流、滤波电路:由二极管VD1、电解电容器C1组成,属于半波整流电路,输出脉动直流电压,峰值电压311v,经电容滤波达到300v左右的直流电压。

VD1为1N4007这个二极管使用比较普遍,最大整流电流1A,最大反向电压1000v;电解电容器的耐压要大于300v;三、振荡电路:由R2、VT1、L1、L2、C4、R5组成,如果没有L2、C4、R5反馈支路的存在,三极管VT1过着一种平淡的田园生活,它通过偏置电阻R2提供合适的偏压,形成了一般的放大电路,但第三者---反馈电路的插足让它的生活不再平静,而是动荡不安--形成了振荡电流。

L2为反馈线圈,从图上L1、L2同名端的关系看出该反馈属于正反馈,于是形成了振荡电路,由于电容C4的存在导致该振荡电路形成的振荡是间歇振荡,不是正弦波;起振过程:电路接通时,启动电阻R2为电路提供偏置电流,于是VT1的集电极就有电流Ic通过Ic,当集电极线圈L1电流发生变化时(0→增加),就会产生自感电动势,方向上+下-,因L2与L1同绕在一个磁心上,于是L2在互感的作用下,产生下+上-的感应电动势;版权所有。

第十一章 三星手机电路原理与维修

第十一章 三星手机电路原理与维修

11.3 基带电路工作原理
11.3.1 基带电路框图
三星i9505手机基带主要包括基带处理器U501、基带电 源管理芯片U400,完成了基带信号处理、基带部分供电 等功能。
使能信号APT_EN送到U301的B1脚,控制信号APT_VCON送到U301的 A1脚,U301及其外围L301、C325共同组成DC/DC电路。
功放供电电路如图11-8所示。
11.2 射频电路原理与维修
11.2.3 功率放大器电路
4. 功放供电电路
在三星i9505射频电路中使用了一个单独的芯片U301为功放电路供 电。电池电压经过电感L330送到U301的C3脚。
其中多频多模功放电路U101的5、6、7、8、9、10脚为频段切换、 使能控制脚,1、2、4、13、14脚为各频段发射信号输入脚。22、24 、29、31、32、34、35脚为发射信号输出脚,输出的发射信号送至 天线开关F101的对应引脚。
多频多模功放电路U101的11、26脚为电池电压供电脚,27、28脚 为功放供电脚。
BAND7功率放大器PA101的3、4脚为模式控制脚,5脚为功放使能信号控制 端,6脚为功率控制检测信号输出。
BAND7功率放大器PA101的1脚为电池电压输入脚,10脚为功放供电脚。 BAND7功率放大器电路如图11-6所示。
11.2 射频电路原理与维修
11.2.3 功率放大器电路
2. BAND7功放电路
三星i9505手机基带电路框图如图11-21所示。 基带处理器U501和射频处理器U300之间的通信主要通 过SSBI(Single-Wire Serial Bus Interface)串行总 线和GPDATA等完成。基带处理器U501和应用处理器 UCP600之间的通信组要靠HSIC(高速芯片间接口)完成

手机万能充电器电路原理与维修

手机万能充电器电路原理与维修

手机万能充电器电路原理与维修一、手机万能充电器电路原理1.AC-DC变换器:手机万能充电器的输入是交流电,而手机需要的是直流电来进行充电。

因此,充电器需要内置一个AC-DC变换器将交流电转换为直流电。

AC-DC变换器的核心是变压器,通过变压器的转换,将输入电流转换为适合手机充电的直流电压。

2.电源管理芯片:电源管理芯片是手机万能充电器的重要组成部分。

它通过控制电流和电压的大小,使得充电器可以提供适合不同手机充电的电源输出。

电源管理芯片还可以对充电状态进行监控,并保证充电器的稳定性和安全性。

B输出接口:手机万能充电器通常使用USB输出接口,以便与各种手机进行连接。

USB接口可以提供稳定的电力输出,并且具有较强的兼容性,适用于多种手机充电。

二、手机万能充电器的维修方法1.充电器不工作或接触不良:首先,检查充电器是否与电源插座连接良好。

如果电源插座正常,那么可以使用万用表测量充电器的输出电压,看看是否正常。

如果输出电压异常,可能是电源管理芯片损坏,需要更换电源管理芯片。

2.充电器输出电压波动:如果充电器输出电压存在波动,可能是AC-DC变换器的问题。

可以使用电子万用表测量变压器输出端的电压波动情况,如果存在异常,可能是变压器损坏,需要更换变压器。

3.充电器过热:充电器过热可能是因为电源管理芯片负荷过重或者充电器散热不良。

可以检查电源管理芯片的负荷情况,如果过载,可能需要更换功率较大的芯片。

另外,可以在充电器上加装散热片或风扇来增加散热效果。

4.充电器无法适应多品牌手机:有些手机品牌的充电器对电流和电压的要求可能有所不同。

如果手机万能充电器无法适应多品牌手机,可以更换电源管理芯片,选择支持多种输出电压和电流的芯片。

充电器工作原理

充电器工作原理

充电器工作原理充电器是我们日常生活中必不可少的电子设备之一,它起着为电子设备提供电能的作用。

但是,你是否了解充电器是如何工作的呢?本文将为您详细介绍充电器的工作原理。

充电器是一种将交流电转换为直流电的装置。

在充电器内部,有一组复杂的电子元件和电路来实现这一转换过程。

简单而言,充电器的工作原理包括整流、滤波和稳压三个主要步骤。

首先,充电器需要将来自电源的交流电转换为直流电。

在过去,充电器一般采用的是线性整流方式,通过二极管桥或整流管将交流电转换为直流电。

然而,线性整流方式存在能量损耗大、效率低的问题。

随着科技的发展,现代充电器普遍采用开关电源技术,它能更高效地将交流电转换为直流电。

开关电源通过控制开关管的导通和断开来实现电能的高效转换,有效减小了能量损耗。

其次,滤波是充电器中一个非常重要的步骤。

在整流后,直流电的纹波仍然存在,即信号中含有一定的交流成分。

为了去除这些不稳定的波动,充电器需要使用滤波电路。

滤波电路采用电容器和电感器等元件,将信号的高频部分滤除,使得输出电压变得更加稳定。

通过滤波,充电器能够提供更加纯净、稳定的直流电能给电子设备。

最后,稳压是充电器工作中的最后一步。

为了确保输出电压维持在设定值附近,充电器需要采用稳压电路。

常见的稳压电路有线性稳压电路和开关稳压电路。

线性稳压电路采用晶体管和反馈电路来调节电压,实现稳定输出。

而开关稳压电路则通过对开关管的控制来实现输出电压的稳定。

稳压电路在充电器中起到了非常关键的作用,它可以保护电子设备免受过高电压的损害,同时提供稳定的电能供应。

综上所述,充电器的工作原理主要包括整流、滤波和稳压三个步骤。

通过这些步骤,充电器能够将来自电源的交流电高效地转换为稳定的直流电,为电子设备提供所需的电能。

充电器中的电子元件和电路相互配合,发挥各自的作用,使得充电器能够正常工作。

了解充电器的工作原理有助于我们更好地使用和选择充电器,确保电子设备的正常运行和安全使用。

简单解析手机充电器的工作原理

简单解析手机充电器的工作原理

简单解析手机充电器的工作原理刚好前段时间拆了两个充电器,看下里面的电路就明白了。

鉴于网络上不明真相出来误导人的特别多,很多网站竟然还有文章说手机充电器里没有变压器隔离的。

因此简单说下手机充电器的工作原理。

图1:开关式手机充电器拆机图上面是我手头一个山寨充电器的拆机图,没错,这是个山寨充电器,5V1A,不到10元买的,拆了之后发现做工还是可以的,下文上其他相关图片,不算是太坑爹的山寨。

山寨充电器的电路和正规的多数都差不多,个别坑爹的山寨可能没有反馈和保护,用的元件质量差或者压根就是拆机件,同事还存在参数虚标的问题,下面就结合这个充电器的拆机图简要说下原理。

为啥现在手机充电器可以做的那么小?很多人稍微对电子有了解的人都记得传统大个头的变压器,通过变压器原副边线圈绕组的匝数比来实现交流电压的变换,然后通过桥式整流,稳压滤波,甚至通过稳压芯片来实现恒定的电压输出。

图2 传统的充电器和变压器传统的充电器很大的一个问题是,变压器必须做的很大,电能是转换成磁能进行传递,要想能够传递足够功率的电能就需要更多的匝数来产生足够的磁能,从而完成大功率的电压变换。

所以要求输出的电流越大,对变压器的个头就得越大。

那为什么现在的充电器可以做的那么小呢?苹果的绿点充电器非常迷你,又是什么样的原理呢?这就是开关型电源的优势所在了,请参考图1中的充电器内部图,绝大多数的充电器基本原理都是一致的,因此我就用这个图来做统一说明。

首先,开关型电源也是有变压器的,无论是手机充电器还是电脑的开关电源,这个在图中已经注明,那么为什么和传统的变压器相比这个变压器可以那么小呢?前面说过,变压器室通过电磁转换来传递能量,而在电流一定的情况下电流转换为电磁能量主要有两个因素,意识线圈匝数,而是交流电的频率,传统变压器由于市电50Hz的固定频率,为了传递更大的功率,只能来改变匝数,所以功率越大,变压器个头越大。

而开关电源通过提高变压器上交流电的频率可以使得变压器在满足功率要求的情况下保持较小的体积,这个特点非常符合现代电子设备的需求。

手机充电器维修方法

手机充电器维修方法

手机充电器维修方法手机充电器是我们日常生活中不可或缺的配件,但是在长时间使用过程中,充电器也会出现一些问题,比如接触不良、线路老化、接口松动等。

这时候我们就需要学会一些简单的维修方法,来解决这些问题,延长充电器的使用寿命。

首先,当我们发现手机充电器出现接触不良的情况时,可以先检查一下充电器的插头和手机充电口是否有灰尘或者杂物堵塞。

如果有,可以使用棉签蘸取少量酒精或者清洁剂,轻轻擦拭插头和充电口,去除杂物和灰尘,然后再试着插上充电器,看是否能够正常充电。

其次,当充电器线路老化或者出现断裂的情况时,我们可以尝试用绝缘胶布进行修补。

首先,需要将断裂的地方用橡皮布或者砂纸打磨干净,然后在断裂处缠绕绝缘胶布,确保完全覆盖住断裂部位,然后用电工胶布再进行包裹,最后用吹风机加热,使胶布更加牢固,等待冷却后即可使用。

另外,如果充电器接口松动,导致无法正常充电,我们可以尝试用细小的尖嘴钳或者细小的螺丝刀,轻轻将接口处的金属片往上翘起一点,使其与手机充电口插入时更加紧密,从而解决接口松动的问题。

此外,为了延长充电器的使用寿命,我们还需要注意一些日常使用小技巧。

比如,避免将充电器长时间插在插座上,避免过度充电;不要将充电器弯曲或者拉扯过度,以免损坏线路;避免在潮湿环境下使用充电器,以免发生短路等问题。

总的来说,手机充电器的维修并不复杂,只要我们掌握了一些简单的方法,就可以轻松解决一些常见的问题。

但是在进行维修的过程中,一定要注意安全,避免触电或者其他意外伤害。

如果遇到一些比较复杂的问题,建议及时联系专业人士进行维修,避免造成更大的损失。

希望以上方法能够帮助大家更好地维护手机充电器,延长其使用寿命。

手机充电器的原理及故障维修

手机充电器的原理及故障维修

该充电器采用了RCC型开关电源,即振荡抑制型变换器,它与PWM型开关电源有一定的区别。

PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统;而RCC型开关电源只是由稳压器组成电平开关,控制过程为振荡状态和抑制状态。

由于PWM型开关电源中的开关管总是周期性的通断,系统控制只是改变每个周期的脉冲宽度,而RCC型开关电源的控制过程并非线性连续变化,它只有两个状态:当开关电源输出电压超过额定值时,脉冲控制器输出低电平,开关管截止;当开关电源输出电压低于额定值时,脉冲控制器输出高电平,开关管导通。

当负载电流减小时,滤波电容放电时间延长,输出电压不会很快降低,开关管处于截止状态,直到输出电压降低到额定值以下,开关管才会再次导通。

开关管的截止时间取决于负载电流的大小。

开关管的导通/截止由电平开关从输出电压取样进行控制。

因此这种电源也称非周期性开关电源。

220V市电经VD1~VD4桥式整流后在V2的集电极上形成一个300V左右的直流电压。

由V2和开关变压器组成间歇振荡器。

开机后,300V直流电压经过变压器初级加到V2的集电极,同时该电压还经启动电阻R2为V2的基极提供一个偏置电压。

由于正反馈作用,V2Ic迅速上升而饱和,在V2进入截止期间,开关变压器次级绕组产生的感应电压使VD7导通,向负载输出一个9V左右的直流电压。

开关变压器的反馈绕组产生的感应脉冲经VD5整流、C1滤波后产生一个与振荡脉冲个数呈正比的直流电压。

此电压若超过稳压管VD17的稳压值,VD17便导通,此负极性整流电压便加在V2的基极,使其迅速截止。

V2的截止时间与其输出电压呈反比。

VD17的导通/截止直接受电网电压和负载的影响。

电网电压越低或负载电流越大,VD17的导通时间越短,V2的导通时间越长,反之,电网电压越高或负载电流越小,VD5的整流电压越高,VD17的导通时间越长,V2的导通时间越短。

V1是过流保护管,R5是V2Ie的取样电阻。

手机万能充电器电路原理与维修(大全5篇)

手机万能充电器电路原理与维修(大全5篇)

手机万能充电器电路原理与维修(大全5篇)第一篇:手机万能充电器电路原理与维修由于各型号手机所附带的充电器插口不同,以造成各手机充电器之间不能通用。

当用户手机充电器损坏或丢失后,无法修复或购不到同型号充电器,使手机无法使用。

万能充电器厂家看到这样的商机,就开发生产出手机万能充电器,该充电器由于其体积小、携带方便,操作简单,价格便宜,适合机型多,深受用户的欢迎。

下面以深圳亚力通实业有限公司生产的四海通S538型万能充电器为例,介绍其工作原理和维修方法。

该充电器在市场上占有率较高,又没有随机附带电路图,给维修带来一定的难度,本文根据实物测绘出其工作原理图,见附图,供维修时参考。

四海通S538型万能充电器在外观设计上比较独特,面板上采用透明塑料制作的半椭圆形夹子,透明塑料面板上固定有两个距离可调节的不锈钢簧片作为充电电极。

面板的尾部并排有1个测试开关(极性转换开关)和4个状态指示灯,用户根据需要可以调节充电器电极距离和输出电压极性,并通过状态指示灯可方便看出电池的充电情况。

一、工作原理该充电器电路主要由振荡电路、充电电路、稳压保护电路等组成,其输入电压AC220V、50/60Hz、40mA,输出电压DC4.2V、输出电流在150mA~180mA。

在充电之前,先接上待充电池,看充电器面板上的测试指示灯是否亮?若亮,表示极性正确,可以接通电源充电;否则,说明电池的极性和充电器输出电压的极性是相反的,这时需要按一下极性转换开关AN1(测试键)才行。

具体电路原理如下。

1.振荡电路该电路主要由三极管VT2及开关变压器T1等组成。

接通电源后,交流220V经二极管VD2半波整流,形成100V左右的直流电压。

该电压经开关变压器T的卜1初级绕组加到了三极管VT2的c极,同时该电压经启动电阻R4为VT2的b极提供一个正向偏置电压,使VT2导通。

此时,三极管VT2和开关变压器T1组成的间歇振荡电路开始工作,开关变压器T的1-1初级绕组中有电流通过。

手机充电器维修方法

手机充电器维修方法

手机充电器维修方法手机充电器是我们日常生活中不可或缺的配件,但是在长时间使用后可能会出现一些问题,比如充电速度变慢、无法正常充电等情况。

这时候,我们可以尝试一些简单的维修方法来解决这些问题,避免不必要的花费和麻烦。

下面就为大家介绍一些常见的手机充电器维修方法。

首先,我们可以检查充电器的线材是否出现损坏。

有时候,充电器的线材会因为长时间的弯折和拉扯而出现断裂或者破损的情况,这样就会导致充电器无法正常工作。

这时候,我们可以用手轻轻地捏住线材,检查是否有软硬不一的地方,如果有的话就说明线材出现了问题。

这时候,我们可以用绝缘胶带或者绝缘胶管来包裹住损坏的地方,以防止电线继续受损。

其次,我们可以检查充电器的接口是否有灰尘或者杂物堵塞的情况。

有时候,充电器的接口会因为长时间不清洁而积累了灰尘或者杂物,导致接触不良,无法正常充电。

这时候,我们可以用棉签蘸取少许酒精或者清洁剂,轻轻地清洁充电器接口内部,将积累的灰尘或者杂物清理干净,以保证充电器正常工作。

另外,我们还可以检查充电器的插头是否变形或者损坏。

有时候,充电器的插头会因为长时间的使用而变形或者损坏,导致无法正常插入插座或者手机。

这时候,我们可以用钳子轻轻地将插头的变形部分恢复原状,或者用砂纸将损坏的地方打磨平整,以保证插头可以正常插入插座或者手机。

最后,如果以上方法都无法解决问题,那么可能是充电器内部元件出现了故障。

这时候,建议大家不要私自拆解充电器,而是将其送到正规的维修店进行检修,以免造成更严重的损坏。

总的来说,手机充电器在日常使用中可能会出现一些问题,但是大部分情况下都可以通过简单的维修方法来解决。

希望大家在遇到充电器问题时,能够根据以上方法来进行排查和修复,避免不必要的麻烦和损失。

三星TAD437JBE充电器原理图分析

三星TAD437JBE充电器原理图分析

三星TAD437JBE充电器原理图分析
根据实物绘制出其原理图,该电路乃是一款少见(同时用两块IC)手机充电器开关电源电路,关键元件有ICl(SCl009PN,DIP-8直插式封装,但⑥脚位置无引脚)、IC2(AA6K66,SOP-6贴片式封装)、光耦PCI和体积较大的变压器、电解电容器等,其余的为贴片阻容元件。

因电路结构和所用IC均为不常见类型,对其功能没法了解,分析工作只能从原理图推测入手,其工作过程大概是:接通市电时,交流220V电压经过保险电阻FRl至D1~D4组成的全桥整流为脉动直流电,再由C1、L1、L2、R1和C2构成的π型滤波网络进行滤波,得到约300V 比较平稳的直流电压,此电压经开关变压器T初级绕组LI至ICl⑤脚,为ICl提供初始启动电压,使高压电路开始振荡工作。

ICl⑤脚既是电源端,又是内部开关管D极(即脉宽调制信号输出端),①脚为反馈信号检测输入端,④脚是内部基准电压源端(外接稳压管),本电路把其余四引脚都设计为接地,具体功能不详。

R3、R4、R5、C3和D5构成反峰吸收网络,保护ICl不至于损坏。

高压电路振荡工作后,信号经开关变压器T耦合,使T次级绕组LO两端感应出交流电压,XCD6整流,R7、R8限流,再经由C10、C11、B1、RSl和RS2构成的滤波电路滤波(其中C10和C11的负端分别为低压电路的1次地和2次地),输出5.0V电压,为手机电池提供0.7A的充电电流充电。

R6和C7组成反峰吸收网络。

bt-eaixu三星手机充电器的工作原理与维修

bt-eaixu三星手机充电器的工作原理与维修


.~
①我们‖打〈败〉了敌人。

②我们‖〔把敌人〕打〈败〉了。

三星手机充电器的工作原理与维修
市场上CDMA蜂窝移动电话(如三星牌)一般提供专配的直接充电器,这种充电器长时间通电后很易损坏,这是一种脉宽调制型充电电路,220V交流电压经R1限流,D1~D4桥式整流,C1滤波得到300V左右的直流电压,此电压经主绕组L1给开关管V1集电极供电,经R4给V1偏置。

刚加电压时V1开始导通,L1产生感生电动势,反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极,构成正反馈,从而使V1迅速进入饱和导通状态。

此时V1的发射极电流很大,电阻R2上压降很大,此电压经R3加到控制管V2的基极,使其导通,V1基极电压降低,集电极电流减小,L2感生与前反向的负电压经C4、R6加到V1基极,使开关管V1迅速进入截止状态。

就这样,开关管不断导通截止,变压器B次级绕组L3就可获得脉冲电压。

改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。

不充电时,无负载,没有电流经过R20,V6截止,变色发光二极管D8不亮。

当接上负载时,绕组L3的电压经D13、D15整流,C7滤波给负载供电,R20产生左负右正的电压,使V6导通,发光管D8导通发红光,指示开始充电,随着充电的进行,充电电流越来越小,当充满电时,流过R20的电流变小,其上压降变小,V6导通程度降低,流过D8电流变小,发绿光,表示充满电。

其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。

手机充电器原理

手机充电器原理

手机充电器原理
手机充电器的原理是基于电压转换和电能传输的技术。

充电器内部通常有一个变压器和其他电子元件。

当我们将充电器插入电源时,交流电流会通过充电器内的变压器。

变压器的作用是将高压的交流电转换为低压的直流电。

这个转换通过变压器的主要部分——磁芯和线圈实现。

磁芯通常使用铁制或镍铁合金制成,为了增加磁感应强度,磁芯通常会被绕上电线圈。

在充电器的插头,也就是交流侧,有一个线圈,这个线圈会产生一个交流磁场。

当电流通过线圈时,产生的磁场会穿过磁芯,并最终影响同一变压器中的另一个线圈。

这个线圈被称为输出线圈,它连接到我们的手机的充电接口。

变压器中的输出线圈会感应到磁场,并产生电流。

由于变压器的设计,输出线圈的绕组比输入线圈的绕组多或少。

这样,变压器可以将高电压的交流电转换为手机需要的较低电压的直流电。

转换后的电能通过传输线路传输到手机的电池中进行充电。

除了变压器,充电器还包含其他电子元件,如整流器和稳压器。

整流器负责将交流电转换为直流电,以便充电电流能够在正确的方向上流入手机电池。

稳压器则确保充电的电压保持在恒定的水平,以避免对手机电池的损害。

总的来说,手机充电器通过变压器、整流器和稳压器等电子元件将交流电转换为直流电,并将变压后的电能传输到手机中,以供其充电使用。

三星快充方案

三星快充方案

三星快充方案介绍随着移动设备的普及和使用频率的增加,用户对于充电效率和速度的要求也越来越高。

为了满足用户的需求,各大移动设备厂商纷纷推出了自己的快充方案。

其中,三星作为全球知名的电子产品制造商,也不例外。

本文将介绍三星的快充方案,包括其原理、功能和应用范围。

原理三星快充方案采用了一系列技术和策略来提升充电速度和效率。

其中主要的原理如下:1.快速充电:三星快充方案采用了高电流充电技术,通过增加充电电流的强度来加快充电速度。

充电器会根据设备和电池的类型来调整充电电流,从而实现更快的充电效果。

2.温度控制:为了保证充电过程中的安全性,三星快充方案还加入了智能温度控制技术。

充电器和设备之间会进行实时通信,根据设备和电池的温度来动态调整充电电流,以避免因温度过高而损坏设备和电池。

3.智能管理:三星快充方案还具备智能管理功能,可以根据设备的使用情况和充电习惯来动态调整充电策略。

例如,在用户预计使用设备时间较长时,可以采用较低的充电电流来缓慢充电,从而延长电池的使用寿命。

功能三星快充方案具有以下主要功能:1.快速充电:三星快充方案可以大幅缩短充电时间,让用户更快地获得足够的电量,从而满足紧急使用或者短时间内需要充电的需求。

2.安全保护:三星快充方案中的温度控制和智能管理功能可以有效保护设备和电池免受过热或过充等问题的影响,提供更可靠的充电保护。

3.兼容性:三星快充方案可以与多种移动设备和电池兼容,用户不需要为了充电而购买额外的充电器或电池。

4.节能环保:三星快充方案使用智能管理功能,可以根据用户的使用习惯和充电需求来调整充电策略,从而减少能源消耗,对环境更加友好。

应用范围三星快充方案广泛适用于各类移动设备,包括手机、平板电脑、智能手表等。

无论用户是在日常生活中使用设备还是在商务出差或旅行中使用设备,三星快充方案都可以提供快速和安全的充电体验。

此外,三星快充方案还适用于汽车充电器、无线充电器等多种充电设备。

无论用户是在家庭、办公场所还是车辆中使用设备,都可以享受到三星快充方案带来的便利。

手机充电器电路原理和检修方法

手机充电器电路原理和检修方法

手机充电器电路原理和检修方法一、手机充电器电路原理1.交流输入电路:手机充电器一般采用交流输入电压,交流输入电路主要由输入电源插座、保险丝、开关、滤波电容和稳压电容等组成。

输入电源插座将外部交流电源与充电器连接,通过保险丝保护充电器电路的安全,开关控制电路的通断,滤波电容用于消除输入电压的高频噪声,稳压电容能够对输入电压进行稳定。

2.整流滤波电路:整流滤波电路用于将交流电转换为直流电。

它一般由整流桥、滤波电容和滤波电阻组成。

整流桥将交流电转换为脉冲直流电,滤波电容通过充电和放电的过程平滑输出电流,滤波电阻能够进一步消除输出电流中的高频噪声。

3.电压稳定电路:电压稳定电路用于将输出电压稳定在手机所需的电压范围内。

它一般由稳压二极管、稳压三极管和反馈电路组成。

稳压二极管能够将输出电压稳定在一定范围内,稳压三极管通过反馈电路对输出电压进行调整,保持其稳定工作。

4.输出电路:输出电路用于将稳定电压输出给手机进行充电。

它一般由输出插座、输出滤波电容和保护电路组成。

输出插座将手机连接到充电器,输出滤波电容能够消除输出电压中的杂波,保护电路用于保护充电器和手机免受电流过大或电压过高的损害。

二、手机充电器的检修方法1.检查充电线:有时手机充电器不能正常工作是由于充电线断裂或损坏导致的。

可以通过检查充电线上是否有外露的金属线,或使用万用表检测充电线是否通电来判断充电线是否正常。

2.检查充电插座:有时手机充电器不能正常工作是由于充电插座接触不良或脱落导致的。

可以通过检查插座是否有变形、氧化或松动来判断插座是否需要更换。

3.检查保险丝:有时手机充电器不能正常工作是由于保险丝熔断导致的。

可以通过检查保险丝是否熔断或使用万用表测试保险丝是否导通来判断保险丝是否需要更换。

4.检查电容和电阻:有时手机充电器不能正常工作是由于电容和电阻损坏导致的。

可以通过使用万用表测试电容和电阻的阻值是否正常来判断它们是否需要更换。

5.检查稳压电路:有时手机充电器不能正常工作是由于稳压电路故障导致的。

三星无线充电充电原理

三星无线充电充电原理

三星无线充电充电原理
三星无线充电技术是一种基于电磁感应原理的无线充电技术。

它利用电磁感应原理,在发射端和接收端之间建立起一个电磁共振的场,通过电磁能的传输来实现设备的无线充电。

在三星无线充电技术中,发射端由一个能产生高频交变电流的电源组成,该电源通过一个线圈将高频电流发送到空气中。

接收端则由设备内部嵌入的一个线圈接收发射端发送的电磁能量。

当发射端的电源工作时,产生的高频电流会在发射线圈中产生一个交变磁场。

这个交变磁场会穿过空气,传播到接收端的线圈上。

接收端的线圈通过电磁感应作用,将接收到的交变磁场转化为交变电流。

接收端的线圈将接收到的交变电流经过整流、滤波等处理后,转化为直流电压供给设备充电。

整个无线充电的过程,通过发射端和接收端之间的线圈和电磁感应现象实现了能量的传输。

三星无线充电技术具有充电灵活、方便等优点。

用户只需将设备放在无线充电座上即可完成充电,无需插拔充电线,提高了充电的便捷性和可靠性。

总的来说,三星无线充电技术是通过电磁感应原理,在发射端和接收端之间传输电磁能量,实现无线充电的一种技术。

通过它,用户可以摆脱传统插拔式充电方式,更加便捷地进行充电操作。

手机充电器的工作原理

手机充电器的工作原理

手机充电器的工作原理
手机充电器的工作原理是通过将交流电转换为直流电来为手机充电。

手机充电器内部主要由变压器、整流器和稳压器组成。

首先,交流电通过插头进入手机充电器内部的变压器。

变压器会将高电压的交流电转换成相对较低的交流电,并且通过线圈的绕组将电压进行升降。

接下来,变压器输出的交流电进入整流器。

整流器的作用是将交流电转换为直流电。

在直流电中,电流的方向是始终固定的,而交流电则是正负电流交替变换的。

最后,稳压器会对直流电进行调整,确保输出的电压稳定在所需的数值范围内。

稳压器能够消除电压波动对手机充电造成的影响,保证手机充电过程安全可靠。

总结起来,手机充电器的工作原理是通过变压器将交流电转换为相适应的交流电,再通过整流器将交流电转换为直流电,最后通过稳压器调整输出电压的稳定性,以供手机进行充电。

三星充放电事由书

三星充放电事由书

三星充放电事由书
(实用版)
目录
1.三星充电和放电的原理
2.三星充电和放电的优点
3.三星充电和放电的缺点
4.三星充电和放电的安全性
5.三星充电和放电的注意事项
正文
三星充电和放电是智能手机用户关心的问题。

三星充电和放电的原理是基于锂离子电池的。

锂离子电池通过锂离子在正负极之间来回移动来存储和释放电能。

在充电过程中,充电器将电能传递给电池,使锂离子向正极移动,从而存储电能。

在放电过程中,锂离子从正极向负极移动,释放电能以供电子设备使用。

三星充电和放电具有许多优点。

其中最显著的优点是快速充电功能。

三星使用了快速充电技术,可以在短时间内充电至较高比例,为用户提供更快的充电体验。

此外,三星充电和放电也具有较高的效率,可以有效地将电能储存和释放。

然而,三星充电和放电也存在一些缺点。

其中一个缺点是电池寿命。

锂离子电池的寿命有限,经过一定次数的充电和放电后,其容量会逐渐减少。

此外,三星充电和放电也可能存在安全隐患,如果电池充电过度或放电过度,可能会导致电池损坏或爆炸。

为了确保三星充电和放电的安全性,用户应该注意一些事项。

首先,应该使用原装充电器进行充电。

其次,应该避免在高温环境下充电和放电。

最后,应该避免长时间充电或放电,以减少电池的损耗。

总的来说,三星充电和放电具有许多优点,但也存在一些缺点和安全隐患。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

星手机充电器原理与维修
图片:
这是一种脉宽调制型充电电路,220V交流电压经R1限流,D1~D4桥式整流,C1滤波得到300V 左右的直流电压,此电压经主绕组L1给开关管V1集电极供电,经R4给V1偏置。

刚加电压时V1开始导通,L1产生感生电动势,反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极,构成正反馈,从而使V1迅速进入饱和导通状态。

此时V1的发射极电流很大,电阻R2上压降很大,此电压经R3 加到控制管V2的基极,使其导通,V1基极电压降低,集电极电流减小,L2感生与前反向的负电压经C4、R6加到V1基极,使开关管V1迅速进入截止状态。

就这样,开关管不断导通截止,变压器B次级绕组L3就可获得脉冲电压。

改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。

不充电时,无负载,没有电流经过R20,V6截止,变色发光二极管D8不亮。

当接上负载时,绕组L3的电压经D13、D15整流,C7滤波给负载供电,R20产生左负右正的电压,使V6导通,发光管D8导通发红光,
指示开始充电,随着充电的进行,充电电流越来越小,当充满电时,流过R20的电流变小,其上压降变小,V6 导通程度降低,流过D8电流变小,发绿光,表示充满电。

其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。

图1为一款诺基亚手机通用充电器实绘电路。

AC220V电压经D3半波整流、C1滤波后得到约+300V电压,一路经开关变压器T初级绕组L1加到开关管Q2 c极,另一路经启动电阻R3加到Q2 b极,Q2进入微导通状态,L1中产生上正下负的感应电动势,则L2中产生上负下正的感应电动势。

L2中的感应电动势经R8、C2正反馈至Q2 b极,Q2迅速进入饱和状态。

在Q2饱和期间,由于L1中电流近似线性增加,则L2中产生稳定的感应电动势。

此电动势经R8、R6、Q2的b-e结给C2 充电,随着C2的充电,Q2 b极电压逐渐下降,当下降至某值时,Q2退出饱和状态,流过L1中的电流减小,L1、L2中感应电动势极性反转,在R8、C2的正反馈作用下,Q2迅速由饱和状态退至截止状态。

这时,+300V 电压经R3、R8、L2、R16对C2反向充电,C2右端电位逐渐上升,当升
至一定值时,在R3的作用下,Q2再次导通,重复上述过程,如此周而复始,形成自激振荡。

在Q2导通期间,L3中的感应电动势极性为上负下正,D7截止;在Q2截止期间,L3中的感应电动势极性为上正下负,D7导通,向外供电。

图1中,VD1、Q1等元件组成稳压电压。

若输出电压过高,则L2绕组的感应电压也将升高,D1整流、C4滤波所得电压升高。

由于VD1两端始终保持 5.6V的稳压值,则Q1 b极电压升高,Q1导通程序加深,即对Q2 b极电流的分流作用增强,Q2提前截止,输出电压下降若输出电压降低,其稳压控制过程与上述相反。

另外,R6、R4、Q1组成过流保护电路。

若流过Q2的电流过大时,R6上的压降增加,Q1导通,Q2截止,以防止Q2过流损坏。

第二种手机充电器电路
220V交流输入,一端经过一个4007半波整流,另一端经过一个10欧的电阻后,由10uF电容滤波。

这个10欧的电阻用来做保护的,如果后面出现故障等导致过流,那么这个电阻将被烧断,从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻,构成一个高压吸收电路,当开关管13003关断时,负责吸收线圈上的感应电压,从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003),用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时,就会在开关变压器中形成变化的磁场,从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端,所以不能看出是正激式还是反激式。

不过,从这个电路的结构来看,可以推测出来,这个电源应该是反激式的。

左端的510KΩ为启动电阻,给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻,电流经取样后变成电压(其值为10*I),这电压经二极管4148后,加至三极管C945的基极上。

当取样电压大约大于1.4V,即开关管电流大于0.14A时,三极管C945导通,从而将开关管13003的基极电压拉低,从而集电极电流减小,这样就限制了开关的电流,防止电流过大而烧毁(其实这是一个恒流结构,将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流,22uF电容滤波后形成取样电压。

为了分析方便,我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右),并且输出电压越高时,采样电压越负。

取样电压经过6.2V稳压二极管后,加至开关管13003的基极。

前面说了,当输出电压越高时,那么取样电压就越负,当负到一定程度后,6.2V稳压二极管被击穿,从而将开关13003 的基极电位拉低,这将导致开关管断开或者推迟开关的导通,从而控制了能量输入到变压器中,也就控制了输出电压的升高,实现了稳压输出的功能。

而下方的1KΩ电阻跟串联的2700pF电容,则是正反馈支路,从取样绕组中取出感应电压,加到开关管的基极上,以维持振荡。

二、常见故障检修
在该类充电器中,初级电路故障率较高,其常见故障现象为:次级无输出,R1烧焦。

从实修情况看,R1烧焦、开路常系Q2击穿所致,并伴有R6开路损坏。

Q2击穿的主要原因是该类充电器散热空间较小且密闭,加之充电器长时间工作,Q2温度过高而热击穿。

因此,建议在该充电器外壳上开几个孔,以利散热,并将Q2换为E13003(400V/1.5A/40W ),以增强电路的可靠性。

另外,L1绕组局部短路(正常时,L1绕组的直流电阻为5.5Ω~6Ω)、R7开路也会导致Q2损坏。

若更换Q2后,虽次级输出正常,但Q2发热严重.这时可适当增大或减小R8的阻值,以调节反馈量,使Q2工作正常,若R1、Q2、R 6等元件正常,但次级无输出,其常见原因为R3开路。

正常工作时,C4两端电压约为6.2v,Q1、Q2的实测值见表1。

位号引脚电压(V) 在路电阻(kΩ)
红表笔在路电阻(kΩ)
黑表笔
Q1 e 0 0 0
Q1 b 0.6 2 2
Q1 c 0.1 13 13
Q2 e 0 0.01 0.01
Q2 b 0.1 13 13
Q2 c 310 105 58
说明:表中电压系MF47型万用表在充电器空载时所测
开关电源的基本原理及线路图
收藏此信息打印该信息添加:用户发布来源:未知
开关电源主要包括输入电网滤波器、输入整流滤波器、
变换器、输出整流滤波器、控制电路、保护电路。

它们的功能是:1.输入电网滤波器:消除来自电网,如电动机的启动、电器的开关、雷击等产生的干扰,同时也防止开关电源产生的高频噪声向电网扩散。

2.输入整流滤波器:将电网输入电压进行整流滤波,为变换器提供直流电压。

3.变换器:是开关电源的关键部分。

它把直流电压变换成高频交流电压,并且起到将输出部分与输入电网隔离的作用。

4.输出整流滤波器:将变换器输出的高频交流电压整流滤波得到需要的直流电压,同时还防止高频噪声对负载的干扰。

5.控制电路:检测输出直流电压,并将其与基准电压比较,进行放大。

调制振荡器的脉冲宽度,从而控制变换器以保持输出电压的稳定。

6.保护电路:当开关电源发生过电压、过电流短路时,保护电路使开关电源停止工作以保护负载和电源本身。

有的读者会产生这样的疑问,先把220V的交流变成了直流,然后通过变换器把直流变成交流,最后又把交流变成直流输出,兜了这么大的一个圈子,干吗不把220V的交流电直接变成所需要的直流呢?其实,交流市电先由电源变压器变压,整流滤波后得到未稳定的直流电压,再经过调整后得到所需要的直流电压,这种电源技术很成熟,可以达到很高的稳定度,波纹也很小,而且没有开关电源具有的干扰与噪音。

但是它的缺点是需要庞大而笨重的功频变换器,所需的滤波电容的体积和重量也相当大,而且调整管是工作在线性状态,调整管上有一定的电压降,在输出较大工作电流时,致使调整管的功耗太大,转换效率低,还要安装很大的散热片。

总之这种电源不适合计算机用。

开关电源主要有以下特点:
1.体积小、重量轻:由于没有工频变压器,所以体积和重量只有线性电源的20~30%。

2.功耗小、效率高:功率晶体管工作在开关状态,所以晶体管上的功耗小,转化效率高,一般为60~70%,而线性电源只有30~40%。
