主变冲击试验方案
变压器冲击试验的步骤
变压器冲击试验的步骤1.试验准备阶段：-获取变压器冲击试验的试验设备和试验器具，包括高压发生装置、试验台车、耐压垫板、试验线缆等。
-检查试验设备和试验器具的运行情况，确保设备和器具的安全可靠。
-对试验设备进行校验和调试，包括校准仪表、调整仪器、设定试验参数等。
-对试验场地进行安全检查和准备工作，包括确保试验场地干燥、通风良好，清除杂物，保证试验安全。
2.变压器冲击试验前的准备工作：-对试验变压器进行外观检查和运行情况确认，确保试验变压器符合试验要求。
-清洁试验变压器绝缘部分的表面，确保试验变压器表面无杂质和污染物。
3.变压器冲击试验参数设定：-根据试验标准和变压器的额定电压和额定频率，设定试验电压、试验时间和试验次数等参数。
-选择试验波形形式，包括直流波、交流波和脉冲波等。
-确定试验过程中的采样和记录频率，包括电气参数和输出波形等。
4.变压器冲击试验的实施：-将试验变压器连接到试验台车上，确保接线正确可靠。
-将试验变压器的低压侧与电源连接，将试验变压器的高压侧与地电极连接。
-打开试验设备的电源，开始供电。
-根据设定的试验参数，给试验变压器施加相应的试验电压和试验波形。
-在试验过程中，根据设定的采样和记录频率，对试验电压和试验结果进行监测和记录。
5.变压器冲击试验的结束工作：-试验结束后，关闭试验设备的电源。
-断开试验变压器与电源和地电极的连接。
-对试验设备和试验器具进行清洁和整理，确保设备和器具的安全可靠。
-对试验结果进行分析和评估，判断试验变压器绝缘系统的强度和可靠性，确定试验变压器是否合格。
以上是变压器冲击试验的一般步骤，根据具体的试验要求和试验标准，可能会有所不同。
在操作试验设备时，应始终注意安全，严格遵守操作规程，确保试验的准确性和可靠性。
主变冲击试验
5#主变冲击试验措施1、冲击试验前的准备：1.1 提前向电调提出书面申请，并上报主变冲击试验计划，请电调按时批准。
1.2 冲击路线：500KVIM→5031→7B→207→220KVIIM→212→220KVIM→205→5B→5GB/5GLB/0951PT/0851LA1.3 合隔离开关50311、50312、50316；合隔离开关2076、2072、2122、2121、2051、2056、2901、2902；合C005负荷开关。
1.4 断开发电机隔离开关0051、断开10KVIII段进线断路器S13-AH309。
1.5断开地刀503117、503127、503167、5031617、20767、20760、20717、21227、21217、20517、20507、20560、20567、00517、29010、29017、29020、29027。
1.6检查并确认三面励磁整流屏三相阳极开关均在断开位置。
1.7 需要投入的保护：1.7.1 投入500KV 第3串短引线保护；1.7.2 投入5031断路器保护；1.7.3 投入联变保护；1.7.4 投入220KV I、II母线保护；1.7.5 投入220KV母联保护；1.7.6投入220KV故障录波对主变合闸激磁涌流、分闸操作过电压进行数据录波。
1.7.7 投入5#发变组保护、5GB厂用变保护及励磁变5GLB保护；1.7.8 有关保护定值的暂时修改及主变分接开关位置由电调给定（5档）。
1.8 合断路器5031、207、212；1.9 在中控室由电厂运行人员操作断路器205完成主变冲击试验。
1.10. 检查主变（三相）油位正常，排气完毕，主变中性点地刀2050在合闸位置且接地可靠。
1.11 做好主变室与机旁、中控室间通信联系，并在主变室、机旁保护盘、厂用变旁、10KV厂用电III段等派专人监视和监听保护及主变的冲击情况。
2、主变冲击试验：2.1 以220KVIM母线电压为准（220KV），在中控室上位机操作合205断路器对主变、厂用变及励磁变等全压冲击试验，冲击试验共进行5次，持续时间为5分钟，每次冲击间隔时间为10分钟。
平班电站主变冲击试验
由 于 发 变 组 失 灵 起 动 的 条 件 是 ： 电 流 、 置 接 点 、 关 保 护 动 有 位 相
作 （ 须 是 跳 主 变 高 压 侧 的 保 护 动 作 ） 所 以 此 时 虽 然 ＤＬ失 灵 电 流 必 ． 元件 动 作 （ 作 ７ｍ 动 ８ ｓ后 断 路 器 失 灵 启 动 复 归 ） ，但 还 缺 一 项 保 护 动 作 的条 件 ， 失灵 回路不 会启 动 。 故 如 果 整 定 值 可 能 会 有 误 （ 为 是 第 一 次 冲 击 主 变 也 不 知 道 其 定 因 值 是 否 正 确 ， ： 动 保 护 的 二 次 谐 波 制 动 定 值 或 高 电 流 定 值 ） 出 如 差 ． 现 差 动保 护动 作 ， 么会 不 会启 动 失灵 保护 呢 ？分 析如 下 ： 那 差 动 保 护 动 作 会 去 跳 主 变 断 路 器 ， 路 器 跳 开 后 ， 灵 回 路 也 就 断 失 被 切 断 。 失 灵 保 护 是 在 差 动 保 护 动 作 的 同 时 被 接 通 ． 么 失 灵 保 护 那 会 不 会 同 时 动 作 出 口 呢 ？ 答 案 是 不 会 的 ， 为 母 线 保 护 中 的 失 灵 保 因
（ ） 系 统 冲 击 主 变 时 ， 主 变 涌 流 最 大 值 出 现 在 Ｃ 相 ， 实 测 为 Ｏ ２ １ ．５秒 的 时 间 再 加 上 起 动 失 灵 的 固 有 时 间 之 后 ． 么 就 是 主 变 涌 流 要
１ ４１ ： ７ Ａ
高 电 流 已 经 下 降 ． 为 涌 流 高 电 流 下 降 很 快 ， 很 短 的 时 间 内 Ｄ 失 因 在 Ｌ
额 定 容 量 ： ６ ＭＶ １ ０ Ａ： 额 定 电 压 比 ： ４ ＋ × 、 ％／ ５ ７ ｋ ２ ２ ２ ２ ５ １ ．５ Ｖ：
变压器冲击试验方案
有载调压远方控制屏检修方案山西引黄工程总二泵站主变压器有载调压装置采用德国MR设备，其远方控制屏检修步骤如下：1、外观检查：应无明显损坏。
2、屏柜清扫：屏柜内部装置及端子清扫。
3、屏内螺丝紧固。
4、绝缘检查：在与就地装置连接的情况下，用500V兆欧表检测二次回路5、通电检查：在回路完整的情况下，装置加控制电压，检查装置显示正常，与就地装置显示应一致。
6、遥控检查：就地选择开关置“远方”位置，在远方控制屏控制有载开关升、降，功能及显示应正常。
变压器全电压冲击试验及试运行方案1、试验条件：变压器大修安装工作结束；变压器带电前单体试验、分系统试验全部结束，试验数据合格；变压器保护全投；主变冷却器全投；消防系统全投；系统调度允许试验；110KV母线带电；变压器在热备用状态；10KV侧开关全部断开并拉至试验位置。
2、试验人员准备：试验人员分4组，每组2人，1组负责就地监视，2组负责远方操作，3组负责监测保护装置，4组负责与系统调度联系。
3、工器具准备：万用表两只、对讲机两对、干粉灭火器两只。
4、试验步骤：4.1 试验人员就位，通知系统调度并经允许后，开始第一次冲击试验；4.2 合变压器110KV侧开关，确认开关合上后迅速断开110KV侧开关，全电压冲击变压器一次；4.3 各组试验人员确认变压器本体、保护控制设备均无异常，记录时刻年月日时分，通知调度，第一次冲击试验结束；4.4 通知系统调度并经允许后，开始第二次冲击试验；4.5 合变压器110KV侧开关，确认开关合上，各组试验人员确认变压器本体、保护控制设备均无异常，记录时刻年月日时分，变压器带电5分钟后，断开110KV侧开关，通知调度，第二次冲击试验结束，记录时刻年月日时分；4.6 通知系统调度并经允许后，开始第三次冲击试验；4.7 合变压器110KV侧开关，确认开关合上，各组试验人员确认变压器本体、保护控制设备均无异常，110KV侧开关不再断开，通知调度，变压器冲击试验结束，进入带电状态，记录带电时刻年月日时分。
变压器冲击实验

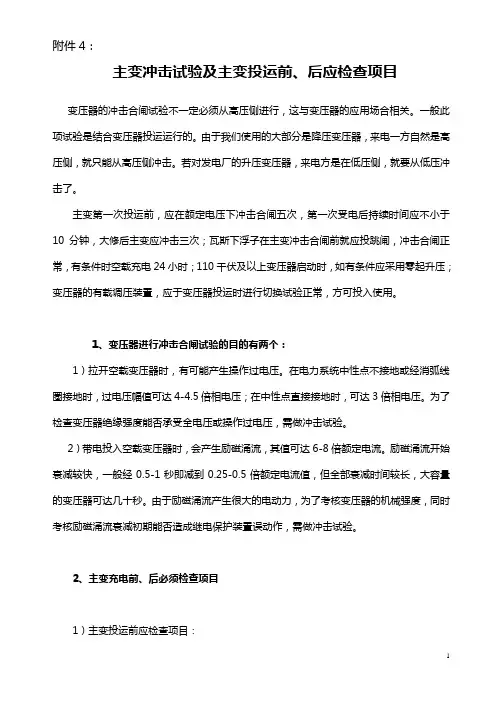

附件4：主变冲击试验及主变投运前、后应检查项目变压器的冲击合闸试验不一定必须从高压侧进行，这与变压器的应用场合相关。
一般此项试验是结合变压器投运运行的。
由于我们使用的大部分是降压变压器，来电一方自然是高压侧，就只能从高压侧冲击。
若对发电厂的升压变压器，来电方是在低压侧，就要从低压冲击了。
主变第一次投运前，应在额定电压下冲击合闸五次，第一次受电后持续时间应不小于10分钟，大修后主变应冲击三次；瓦斯下浮子在主变冲击合闸前就应投跳闸，冲击合闸正常，有条件时空载充电24小时；110千伏及以上变压器启动时，如有条件应采用零起升压；变压器的有载调压装置，应于变压器投运时进行切换试验正常，方可投入使用。
1、变压器进行冲击合闸试验的目的有两个：1）拉开空载变压器时，有可能产生操作过电压。
在电力系统中性点不接地或经消弧线圈接地时，过电压幅值可达4-4.5倍相电压；在中性点直接接地时，可达3倍相电压。
为了检查变压器绝缘强度能否承受全电压或操作过电压，需做冲击试验。
2）带电投入空载变压器时，会产生励磁涌流，其值可达6-8倍额定电流。
励磁涌流开始衰减较快，一般经0.5-1秒即减到0.25-0.5倍额定电流值，但全部衰减时间较长，大容量的变压器可达几十秒。
由于励磁涌流产生很大的电动力，为了考核变压器的机械强度，同时考核励磁涌流衰减初期能否造成继电保护装置误动作，需做冲击试验。
2、主变充电前、后必须检查项目1）主变投运前应检查项目：①各散热器及瓦斯继电器与油枕之间的阀门必须在打开位置；②要特别注意排除内部空气，如高压充油套管、冷却器顶部和瓦斯继电器等空气；③检查分接头位置，并做好记录；④套管油封的放油小阀门和瓦斯放气阀门应无堵塞现象；⑤变压器上应无遗留物。
2）主变充电后应检查项目：①油位是否正常；②上层油温是否逐渐上升；③套管有无放电现象；④变压器内部声音有无异常，是否均匀。
1。
变压器冲击试验方案
变压器冲击试验方案一、试验目的。
咱为啥要对变压器做冲击试验呢？就是想看看这变压器是不是够结实，能不能在突然通电断电这种比较“刺激”的情况下正常工作。
就像测试一个人能不能经得住突然来的压力一样。
二、试验前的准备。
1. 设备检查。
首先得好好看看变压器，就像给它做个体检似的。
看看外观有没有啥损伤，螺丝有没有拧紧，要是螺丝松了，那在试验的时候就可能出乱子，就像人穿的鞋子没系好鞋带，跑起来容易摔倒。
检查变压器的绝缘电阻，这绝缘电阻就像变压器的保护罩一样。
要是绝缘不好，那电就可能乱跑，会造成大麻烦。
使用绝缘电阻测试仪，把数值记录下来，要确保这个数值在正常范围内才行。
还有那些个接线柱，得保证它们接触良好。
这接线柱就像人手握手一样，要是没握好，电的传输就会出问题。
2. 测试仪器准备。
准备好示波器，示波器就像我们的眼睛，能看到电的波形。
要是波形不正常，那就说明变压器可能有问题了。
把示波器调好，设置好合适的量程和触发条件，就像给眼睛戴上合适的眼镜，这样才能看得清楚。
3. 安全准备。
在试验现场周围拉上警戒线，这警戒线就像一个保护圈，告诉大家这里在做危险的试验，闲杂人等不能靠近。
就像在一个危险的魔法阵周围设个结界一样。
试验人员得戴上绝缘手套、穿上绝缘鞋，这是保护自己的装备。
要是不小心触电了，那可就惨了，这绝缘装备就是我们的“魔法护盾”。
三、试验步骤。
1. 第一次冲击。
先合上电源开关，给变压器来个突然袭击，就像突然给正在休息的人一个大惊喜一样。
这时候，我们要紧紧盯着示波器、电压表和电流表，看看它们的反应。
如果这时候听到变压器有异常的声音，比如“滋滋”声或者“嗡嗡”声特别大，那就像人咳嗽得很厉害一样，可能是有毛病了。
得赶紧把电源断开，然后检查是哪里出了问题。
2. 间隔时间。
第一次冲击后，让变压器休息一会儿，就像人跑了一段路要歇一歇一样。
这个休息时间可以设为5分钟左右，这期间我们可以再检查一下仪器的读数有没有什么变化。
3. 后续冲击。
变压器冲击试验方法
变压器冲击试验方法一、准备试验设备在进行变压器冲击试验之前，需要准备以下试验设备：1.变压器：待测试的变压器。
2.冲击试验装置：用于产生高压冲击电压的装置。
3.测试仪器：用于测量和记录试验数据的仪器，例如示波器、数据采集仪等。
4.电源：为变压器提供电源，确保其在试验过程中能够正常工作。
5.接地装置：确保试验设备和被测试变压器的接地安全。
二、确定试验参数在进行冲击试验之前，需要确定以下试验参数：1.冲击电压幅值：根据变压器的额定电压和标准要求，确定冲击电压的幅值。
2.冲击次数：根据标准要求和试验目的，确定需要进行多少次冲击试验。
3.冲击间隔时间：两次冲击之间的时间间隔，以确保变压器有足够的时间恢复。
4.预加电压：在进行冲击试验之前，需要在变压器上施加一定的预加电压，以确保变压器正常工作。
5.极性：冲击电压的极性，正极性或负极性。
三、接线与检查在开始试验之前，需要进行以下接线与检查工作：1.根据试验设备的接口和被测试变压器的接口，正确连接所有线路，确保连接牢固可靠。
2.检查接地装置是否正常工作，确保试验安全。
3.检查电源是否正常供电，确保变压器能够正常工作。
4.检查测试仪器是否正常工作，例如示波器、数据采集仪等。
5.检查变压器和冲击试验装置是否正常工作，例如检查变压器油位、检查冲击试验装置的输出电压等。
四、开始试验在确认所有准备工作完成后，可以开始进行冲击试验。
具体步骤如下：1.将预加电压施加到变压器上，确保变压器正常工作。
2.根据确定的参数设置，启动冲击试验装置，向变压器施加相应的冲击电压。
2号主变冲击试验方案
2号主变冲击试验方案一、试验目的与要求二、试验装置和设备1.主变电压2号主变电压为XX千伏，额定容量为XX兆瓦。
2.试验装置试验装置主要由电源装置、脉冲发生器、测量仪器以及保护系统组成。
其中，电源装置为电源输入，脉冲发生器用于模拟电网故障时的脉冲冲击，测量仪器用于记录主变在试验过程中的相关参数，保护系统用于监测主变运行状态。
三、试验步骤1.准备工作（1）检查试验装置和设备是否正常运行，保证其安全可靠。
（2）对主变进行预试验，确保其基本功能正常。
（3）安排试验时间和人员，确保试验的顺利进行。
2.试验准备（1）将主变与试验装置连接，确保连接牢固、接触良好。
（2）设置试验条件，包括电源输入和脉冲发生器的参数设定。
（3）对测量仪器进行校准和调试，确保其记录准确可靠。
（4）确认保护系统能正常监测主变的运行状态。
3.试验过程（1）开始试验前，确保主变处于正常工作状态。
（2）根据设定的试验条件，触发脉冲发生器，模拟电网故障造成的冲击。
（3）记录主变在试验过程中的电压、电流、温度和振动等相关参数。
（4）保护系统实时监测主变的运行状态，确保其在试验过程中不发生故障。
（5）观察主变的运行状况，记录任何异常情况。
4.试验结果分析（1）根据试验记录和保护系统的报警信息，分析主变在试验过程中的响应情况。
（2）结合试验要求和标准，评估主变的抗冲击性能。
（3）如果发现任何故障或异常情况，及时停止试验并进行维修或调整。
四、试验安全措施1.人员必须熟悉试验装置和设备的操作规程，严格按照规定进行操作。
2.试验过程中，必须保持周围环境安静，并严格禁止闲杂人员进入试验区域。
3.试验装置和设备必须通过安全检查，并确保其正常运行。
4.试验过程中，应有专人监控主变的运行情况，并及时采取措施处理异常情况。
五、试验总结与结论试验结束后，根据试验结果和分析，对主变的抗冲击性能进行评估，并提出相应的改进建议。
同时，总结试验过程中的经验和教训，为今后类似试验提供参考。
变压器额定电压下的冲击合闸试验作业指导书
额定电压下的冲击合闸试验
一、试验目的
在变压器空载时，利用额定运行电压合闸冲击时产生的过电压来检验变压器是否能够满足运行需要，是变压器投入运行前不可缺少的一项试验。
二、试验步骤
1、投入保护：投入相关保护。
2、冲击试验：干式变压器冲击3次，每次间隔时间宜为5分钟（第一次冲击完成后过5分钟后进行第二次冲击）。
油浸式变压器冲击5次，每次间隔时间宜为5分钟（第一次冲击完成后过5分钟后进行第二次冲击）
三、合格标准
1、干式变压器：干式变压器冲击3次，无异常现象。
2、油浸式变压器：油浸式变压器冲击5次，无异常现象。
四、注意事项
1、变压器经过各项试验并且试验合格。
2、变压器经过各方验收合格。
3、需要投入相关保护，需要在变压器分接开关额定分接档位进行。
4、冲击合闸时密切关注变压器高低压侧电压变化。
5、每次冲击合闸后均应到变压器室实地查看变压器状况，有任何异常状况需要采取紧急分闸操作。
6、冲击合闸试验宜在变压器高压侧进行，对中性点接地的电力系统试验时变压器中性点应接地。
#1主变冲击试验
单位：宿迁9.3MWp屋顶光伏并网电站编号：发令人受令人发令时间年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（）监护下操作（）单人操作（）检修人员操作操作任务：#1主变带电冲击试验顺序操作项目√1 接到#1主变冲击试验命令。
2 模拟操作。
3 检查与#1主变有关的一、二次电气设备工作都已结束，工作票均已收回。
所有人员已经撤离现场。
安全措施已拆除，常设遮栏、标识牌已恢复。
4 检查#1—#3子系统主变进线开关101在分闸位置，手车在试验位置，刀闸已拉开，远方/就地转换开关确在就地位置。
5 检查#1主变高压侧负荷开关101A确在分闸位置。
联锁装置在合位。
6 检查#1主变高压侧电缆与#2主变高压侧电缆确已隔离。
7 检查#1主变高压侧电缆与#3主变高压侧电缆确已隔离。
8 检查#1子系统#1并网逆变器出口开关在分位。
9 检查#1子系统#2并网逆变器出口开关在分位。
10 验#1主变高压侧负荷开关101A到#1—#3子系统主变进线开关101间电缆无压。
11 测#1主变高压侧负荷开关101A到#1—#3子系统主变进线开关101间电缆绝缘。
绝缘合格。
12 验#1主变高低压侧无压。
13 测#1主变绝缘。
绝缘合格。
14 检查#1主变本体无异常，保护装置已投入。
15 检查#1主变高压侧负荷开关101A三线保险良好，安装正常。
16 将#1主变高压侧负荷开关101A联锁装置切至分位，合上负荷开关。
17 检查#1主变高压侧负荷开关101A确已合闸。
18 检查#1—#3子系统主变进线开关101开关在分位，无妨碍送电物，符合送电条件。
19 插上#1—#3子系统主变进线开关101二次插件，合上二次小空，关好柜门。
20 将#1—#3子系统主变进线开关101手车由试验位摇至工作位。
备注：操作人：监护人：值班负责人（值长）：电厂负责人：单位：宿迁9.3MWp屋顶光伏并网电站编号：发令人受令人发令时间年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（）监护下操作（）单人操作（）检修人员操作操作任务：#1主变带电冲击试验顺序操作项目√21 检查#1—#3子系统主变进线开关101手车确在工作位。
变压器冲击实验(3份)
桥上二级水电站增效扩容改造工程变压器全电压冲击试验1、试验条件新增变压器安装工作结束；变压器带电前变压器本体、电力电缆、真空断路器、电流互感器、避雷器、母线耐压试验全部结束，试验数据合格；变压器保护全投；35KV母线带电；变压器在备用状态；35kV侧开关全部断开并拉至试验位置。
2、试验组织结构联络指挥：实验小组：试验人员共10人分5组，每组2人一组负责变压器就地监视，二组负责高压开关柜操作，三组负责监测保护装置和记录，四组负责与系统调度联系：五组负责沿线巡逻，负责人：3、工器具准备高压验电笔1只、兆欧表1只、万用表两只、对讲机两对、干粉灭火器两只。
4、安全措施4.1高压开关室门打开；4.2送电时所有操作按照带电规程操作；4.3发生异响等不正常时，立刻停电。
5、试验步骤5.1 试验人员就位，通知系统调度并经允许后，开始第一次冲击试验；5.2 合变压器35KV侧开关，确认开关合上后迅速断开35KV侧开关，全电压冲击变压器一次，变压器受电时间为10min；5.3 各组试验人员确认变压器本体、保护控制设备均无异常，通知调度，第一次冲击试验结束；5.4 通知系统调度并经允许后，开始第二次冲击试验；5.5 合变压器35KV侧开关，确认开关合上，各组试验人员确认变压器本体、保护控制设备均无异常，变压器带电5分钟后，断开35KV侧开关，通知调度，第二次冲击试验结束. 5.6 通知系统调度并经允许后，开始第三次冲击试验；5.7 合变压器35KV侧开关，确认开关合上，各组试验人员确认变压器本体、保护控制设备均无异常，变压器带电5分钟后，断开35KV侧开关，通知调度，第三次冲击试验结束。
5.7 通知系统调度并经允许后，开始第四次冲击试验；5.8 合变压器35KV侧开关，确认开关合上，各组试验人员确认变压器本体、保护控制设备均无异常，变压器带电5分钟后，断开35KV侧开关，通知调度，第四次冲击试验结束。
5.6 通知系统调度并经允许后，开始第五次冲击试验；5.7 合变压器35KV侧开关，确认开关合上，各组试验人员确认变压器本体、保护控制设备均无异常，变压器带电5分钟后，断开35KV侧开关，通知调度，第五次冲击试验结束。
发电厂大型主变压器受电冲击试验
Ｋｅ ｙ ｗｏ ｒ ｄ ｓ ： ｍａ ｉ ｎ ｔ ｒ ｎｓ ａ ｆ ｏ ｒ ｍｅ ｒ ； ａ ｕ ｘ ｉ ｌ ｉ ａ ｒ ｙ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｒ ｍｅ ｒ ； ｐ ｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｄ ｅ ｖ ｉ ｃ ｅ ； ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ｓ ｈ ｏ ｃ ｋ ｔ ｅ ｓ ｔ
ａ ｕ ｘ ｉ ｌ ｉ ａ ｒ ｙ ｔ ｒ ａ ｎｓ ｆ ｏ ｍ ｅ ｒ ｒ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ａ ｎ ｄ ｍａ ｔ ｔ ｅ ｒ ｓ ｎｅ ｅ ｄ ｉ ｎ ｇ ａ ｔ ｔ ｅ ｎ ｔ ｉ ｏ ｎ ．Ｉ ｍｐ ａ ｃ ｔ ｔ ｅ ｓ ｔ ｏ ｆ ｔ ｈｅ ｔ ｅ ｓ ｔ ｃ ａ ｎ ｂ ｅ ｃ ｏ ｍｐ ｌ ｅ ｔ ｅ ｄ ｉ ｎ ａ ｄ ｖ ａ ｎ ｃ ｅ ｏ ｆ ｌ ｒｇ ａ ｅ ｔ ｒ ｎｓ ａ ｆ ｏ ｒ ｍｅ ｒ ｓ ｎｄ ａ ｓ ｅ ｃ ｏ ｎ ｄ ａ ｒ ｙ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ，ｐｒ ｏ ｔ ｅ ｃ ｔ ｉ ｏ ｎ ｄ ｅ ｖ ｉ ｃ ｅ ｆ ｏ ｒ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｉ ｎ ｓ ｐ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｐ ｏ ｗｅ ｒ ｐ ｌ ａ ｎ ｔ ， ｔ ｈ ｅ ｈ ｉ ｇ ｈ－ ｖ ｏ ｌ ｔ ａ ｇ ｅ ｐ ｏ ｗｅ ｒ ｓ ｕ ｐ ｐｌ ｙ ｏｒ ｆ ｎ ｐ ｈ ａ ｓ ｅ ｉ ｎｓ ｐ ｅ ｃ ｔ ｉ ｏ ｎ ｎｄ ａ ａ ｕ ｘ ｉ ｌ ｉ ａ ｒ ｙ ｐ ｏ ｗｅ ｒ ｓ ｗｉ ｔ ｃ ｈ ｉ ｎｇ ｔ ｅ ｓ ｔ ｗｏ ｒ ｋ，ｃ ａ ｎ ｇ ｒ ｅ ａ ｔ ｌ ｙ ｓ ｈ ｏ ￣ｅ ｎ ｈｅ ｔ ｕ ｎ ｉ ｔ ｓ ｅ ｔ ｔ ｏ ｓ ｔ ａ ｒ ｔ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ａ ｌ ｔ ｅ ｓ ｔ ｔ ｉ ｍｅ ．
试验 目的是在机组整套启 动前进行 主变带高厂变
2号主变冲击试验方案
2号主变冲击试验方案2号主变是变电站的关键设备，其正常运行对电网的稳定运行起着至关重要的作用。
为了确保主变在发生外部冲击时能够正常运行，必须对主变进行冲击试验，以验证其耐受外部冲击的能力。
冲击试验主要是通过模拟不同类型的外部冲击，如雷击、地震等，来检验主变的机械、电气性能是否符合要求。
下面是2号主变冲击试验方案的详细描述：1.试验目的验证2号主变在发生外部冲击时的稳定运行能力，检验其是否符合设计要求，确保其可靠性和安全性。
2.试验对象2号主变及其相关设备，包括绝缘材料、接地装置等。
3.试验环境试验设施应具备良好的排水和通风条件，确保试验过程中不会受到外界环境的干扰。
试验设备要求符合国家标准和相关规定。
4.试验方案4.1雷击试验模拟雷击对主变设备的影响，通过设备接地和避雷装置来验证其对雷击的抵抗能力。
测试主要包括雷击持续时间、雷击强度等参数。
4.2地震试验模拟地震对主变设备的影响，通过振动台或模拟地震波来验证其对地震的抵抗能力。
测试主要包括地震强度、频率、加速度等参数。
4.3强电磁干扰试验模拟强电磁干扰对主变设备的影响，通过施加不同频率和强度的电磁场来验证其对电磁干扰的抵抗能力。
测试主要包括电磁场强度、频率、持续时间等参数。
5.试验步骤5.1检查设备确保试验设备和周围环境符合试验要求，对主变进行全面检查，确保其状态良好。
5.2设置试验参数根据试验方案确定各项试验参数，包括试验时间、试验条件等。
5.3进行试验按照试验步骤，逐步进行各项试验，记录实验数据和实验过程。
5.4试验结束试验结束后，对试验数据进行分析，评估主变的耐受外部冲击能力，制定相应的改进措施。
6.试验结果分析根据试验数据和实验过程，评估2号主变的耐受外部冲击能力，对试验结果进行分析，评估主变的安全性和可靠性。
7.结论及建议根据试验结果，对2号主变的性能和安全性提出建议，指导进一步的改进和优化工作。
110kV主变冲击试验 (电气倒闸操作票模板)
操作单位：编号：
操作人：监护人：值长：
操作单位：编号：
操作人：监护人：值长：
电气倒闸操作票
操作单位：编号：
操作人：监护人：值长：
操作单位：编号：
操作人：监护人：值长：
操作单位：编号：
操作人：监护人：值长：
运行操作风险预控票
1. 风险预控票信息
2. 风险等级
□高风险 □中风险 □低风险 3. 相关操作票信息4. 书面安全工作程序
5. 防护用品：□安全带 □安全绳 □ 防坠器 □防尘口罩 □防尘帽 □防酸服 □防酸鞋（靴） □塑胶手套
□橡胶手套□绝缘手套 □焊接手套 □防静电鞋（靴）□防静电服□绝缘鞋（靴）□护耳器 □防护眼镜 □呼吸器 □连体衣 □护脸设备 □雨衣 6. 风险交底：上述风险、措施已告知操作每个人员。
发电厂2×12MW工程主变冲击调试措施
湖南某发电厂2×12mw工程主变冲击调试措xxxx年07月16日目录1、概述 (1)2、技术措施 (1)2.1试验的依据和标准 (1)2.2试验目的 (2)2.3目标、指标 (2)2.4试验仪器仪表、设备 (2)2.5试验应具备的条件 (3)2.6试验内容、程序、步骤 (3)3、组织机构及人员安排 (7)4、安全措施 (8)4.1危害危险源识别及相应预防措施 (8)4.2安全注意事项 (9)1、概述本次试验的受电范围：110KV***线路，升压站110KV PT间隔，110KV1#主变间隔。
1#主变冲击带电；发电机机端母线带电。
受电工作由110KV凯屈线路送电至110KV母线，再合上1#主变高压侧开关对1#主变进行冲击，之后进行1#主变低压侧PT与10kVI段、II段母线PT二次核相。
最后在拆开1#发电机出口与机端母线的连接线，及断开励磁变高压侧与发电机极端母线的情况下合上出口开关送至发电机机端母线。
(本次受电范围及发电机、励磁变断开点见附图)2、技术措施2.1 试验的依据和标准1) 《火力发电厂基本建设工程启动及竣工验收规程》电力部电建{1996}159号2) 《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号3) 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号4) 《火电施工质量检验及评定标准》（电气专业篇）5) 《电力建设安全工作规程》DL5009.96（火力发电厂部分）6) 《电力安全工作规程》DL408--1991（发电厂和变电所电气部分）7) 《火电机组达标投产考核标准》（1998年版）（电力工业部）8) 《火电机组达标投产动态考核办法》（1998年版）（国家电力公司）9) 《电力建设施工与验收技术规范》（电气部分）10)《火电、送变电工程重点项目质量监督检查典型大纲》11)《电力建设基本工程整套满负荷试运质量监督检查典型大纲》12)《电力装置安装工程·电力设备交接试验标准GB50150-2006》13)《电气继电器》GB/T14598.10--199614)《电气指示仪表检验规程》15)《继电保护和电网安全自动装置检验条例》DL/T 995--200616)《静态继电保护装置逆变电源技术条件》DL/T5170--200217)《电力系统继电保护及安全自动装置反事故措施要点》18)《继电保护和电网安全自动装置技术规程》（GB14285--93）19)《微机线路保护装置通用技术条件》GB/T15145--200120)《继电保护专用电力线载波收发信机技术条件》21)《继电保护和电网安全自动装置现场工作保安规定》22) 110kV凯屈线路及1#主变、1#发电机一、二次设备厂家提供的技术资料23) 设计单位提供的相关设计图纸24) ***生物质发电厂工程部提供的主接线图和设备编号25) 本单位的相关质量管理文件26) 设备投运的有关调度通讯协议。
2号主变冲击试验方案
缅甸瑞丽江一级水电站2#机组主变冲击试验方案水电十四局瑞丽江项目部机电安装工程部2008年9月11日2#主变冲击合闸试验一、主变冲击合闸试验的条件1.由于瑞丽江电站220 kV/230kV GISⅠ、Ⅱ母在1号机组升压时，已带220 kV/230kVGISⅠ、Ⅱ母线（含PT及避雷器）升压试验合格。
现1号机组运行通过220 kV/230kVGISⅡ母线向缅方送电，GISⅠ母线将作为2号机组向中方电网送电母线。
2.本次拟充电试验投运的主要路径及设备（已升压的设备）：利用电网——云南德宏变电站220kV德瑞Ⅱ线路对瑞丽江电站出线场220kV德瑞Ⅱ线路设备充电→233断路器→220KVⅠ母（PT及避雷器）→断路器202断路器→2#主变。
3.投运范围内的220kV德瑞Ⅱ线路保护装置、220kV GIS母差保护、安稳失步装置、2#发变组保护均已调试完成，定值已按定值单整定完毕。
4.220kV德瑞Ⅱ线路保护装置、220kV GIS母差保护、安稳失步装置、2#发变组保护出口均已进行了传动试验，各保护都已投入运行。
5.开关站故障录波、计量装置均已调试完成，投入运行。
6.开关站LCU、机组LCU调试完成，本次投运的断路器、隔离开关都已通过LCU、上位机远动试验。
7.2#主变冷却系统已调试，投入运行。
8.220 kV/230kV GIS升流、升压试验已完成。
9.系统电已送至出线场220kV德瑞Ⅱ线路PT。
二、主变冲击合闸试验的准备：1.在主变冲击前应做好如下准备工作，并确认无误后，方可进行试验。
2.冲击前断路器234、233、278、212、202在分位，3.隔离开关2346、2341、2342、2336、2331、2332、2021、2022、0211、2122、2121都在分位，4.接地开关23467、23460、23417、23367、23360、23317、20217、20267、02117、21217、21227都在分位。
主变冲击试验流程
主变冲击试验流程英文：The main transformer impulse test process begins with preparation, including ensuring that all relevant equipment is in good condition and safety measures are in place. The test team then conducts a pre-test inspection and sets up the testing equipment. During the test, the main transformer is subjected to a series of high-voltage impulses while being monitored closely for any abnormalities. The test continues until the specified number of impulses has been applied, typically five times. After each impulse, the team records the transformer's response and checks for any damage or changes in performance. Once the test is complete, the team analyzes the data collected and prepares a detailed report on the transformer's performance during the impulse test.中文：主变冲击试验流程首先开始于准备工作，包括确保所有相关设备处于良好状态并采取安全措施。
火电厂 主变冲击 流程
火电厂主变冲击流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!火电厂主变冲击流程是指在火电厂中，对主变压器进行冲击试验的过程。
主变冲击试验方案
主变冲击试验方案###########有限公司热电厂八号主变冲击试验方案批准：###########有限公司热电厂批准：审核：###########有限公司大修分厂批准：审核:编制：组织措施1.现场总指挥2.现场协调3.试验负责人4.试验监护人5.试验操作组长：成员：6.主要设备监护组长：成员：7.设备操作8.电气设备的巡检八号主变冲击试验方案一、冲击试验目的1、检查#8变压器返厂维修后在额定电压下的机械强度和电气绝缘强度。
2、进行变压器与系统的核相工作。
二、冲击试验范围110kV #8主变间隔、#8主变压器、主变至发电机出口母线及发电机出口3组PT及以上设备继电保护、控制、表计、信号回路。
三、冲击试验前应具备的条件1、本次充电范围内一、二次设备应全部检修完毕，设备标志、编号齐全准确，经有关部门检查验收合格。
2、与本次充电有关的保护、控制、表计、及信号回路均应检修完毕，经传动试验动作正确无误，保护根据“定值通知单”整定完毕，经验收检查合格。
3、110kV变电站内相关断路器、隔离开关、接地刀闸之间的联锁经检查合格。
4、冲击试验范围内所有一次设备电气试验合格，并经有关部门验收合格。
5、#8主变压器冷却系统运行正常。
6、#8主变压器绝缘油化学分析及耐压试验合格,油位正常,无渗油现象,本体瓦斯继电器经校验合格。
7、#8主变压器电压分接头位置应在Ⅰ档:120.75kV/10.5kV。
8、所有与本次充电有关的设备恢复正常运行状态时的安全措施。
9、与本次充电有关的直流电源、交流电源应安全可靠。
10、#8主变压器处配备足够的消防用品。
11、#8主变应清扫干净，无灰尘及金属杂物。
12、带电范围内一次设备接地良好，接地系统符合设计要求，并经检测合格。
13、在发电机出线小室内,将发电机引出线与母线断开,并进行绝缘隔离,避免发电机带电。
★★★14、充电范围内PT消谐装置应合格好用（可临时在PT二次开口三角处加装临时消谐装置）。
发电厂2×12MW工程主变冲击调试措施
湖南某发电厂2×12mw工程主变冲击调试措xxxx年07月16日目录1、概述 (1)2、技术措施 (1)2.1试验的依据和标准 (1)2.2试验目的 (2)2.3目标、指标 (2)2.4试验仪器仪表、设备 (2)2.5试验应具备的条件 (3)2.6试验内容、程序、步骤 (3)3、组织机构及人员安排 (7)4、安全措施 (8)4.1危害危险源识别及相应预防措施 (8)4.2安全注意事项 (9)1、概述本次试验的受电范围：110KV***线路，升压站110KV PT间隔，110KV1#主变间隔。
1#主变冲击带电；发电机机端母线带电。
受电工作由110KV凯屈线路送电至110KV母线，再合上1#主变高压侧开关对1#主变进行冲击，之后进行1#主变低压侧PT与10kVI段、II段母线PT二次核相。
最后在拆开1#发电机出口与机端母线的连接线，及断开励磁变高压侧与发电机极端母线的情况下合上出口开关送至发电机机端母线。
(本次受电范围及发电机、励磁变断开点见附图)2、技术措施2.1 试验的依据和标准1) 《火力发电厂基本建设工程启动及竣工验收规程》电力部电建{1996}159号2) 《火电工程启动调试工作规定》电力部建设协调司建质[1996]40号3) 《火电工程调整试运质量检验及评定标准》电力部建设协调司建质[1996]111号4) 《火电施工质量检验及评定标准》（电气专业篇）5) 《电力建设安全工作规程》DL5009.96（火力发电厂部分）6) 《电力安全工作规程》DL408--1991（发电厂和变电所电气部分）7) 《火电机组达标投产考核标准》（1998年版）（电力工业部）8) 《火电机组达标投产动态考核办法》（1998年版）（国家电力公司）9) 《电力建设施工与验收技术规范》（电气部分）10)《火电、送变电工程重点项目质量监督检查典型大纲》11)《电力建设基本工程整套满负荷试运质量监督检查典型大纲》12)《电力装置安装工程·电力设备交接试验标准GB50150-2006》13)《电气继电器》GB/T14598.10--199614)《电气指示仪表检验规程》15)《继电保护和电网安全自动装置检验条例》DL/T 995--200616)《静态继电保护装置逆变电源技术条件》DL/T5170--200217)《电力系统继电保护及安全自动装置反事故措施要点》18)《继电保护和电网安全自动装置技术规程》（GB14285--93）19)《微机线路保护装置通用技术条件》GB/T15145--200120)《继电保护专用电力线载波收发信机技术条件》21)《继电保护和电网安全自动装置现场工作保安规定》22) 110kV凯屈线路及1#主变、1#发电机一、二次设备厂家提供的技术资料23) 设计单位提供的相关设计图纸24) ***生物质发电厂工程部提供的主接线图和设备编号25) 本单位的相关质量管理文件26) 设备投运的有关调度通讯协议。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
###########有限公司热电厂
八号主变冲击试验方案
批准：
###########有限公司热电厂
批准：审核：
###########有限公司大修分厂
批准：审核：
编制：
组织措施
1. 现场总指挥
2. 现场协调
3. 试验负责人
4. 试验监护人
5. 试验操作组长：
成员：
6. 主要设备监护组长：
成员:
7. 设备操作
8. 电气设备的巡检
八号主变冲击试验方案
一、冲击试验目的
1、检查#8变压器返厂维修后在额定电压下的机械强度和电气绝缘强度。
2、进行变压器与系统的核相工作。
二、冲击试验范围
110kV #8主变间隔、#8主变压器、主变至发电机出口母线及发电机出口3组PT及以上设备继电保护、控制、表计、信号回路。
三、冲击试验前应具备的条件
1、本次充电范围内一、二次设备应全部检修完毕，设备标志、编号齐全准确，
经有关部门检查验收合格。
2、与本次充电有关的保护、控制、表计、及信号回路均应检修完毕，经传动试
验动作正确无误，保护根据“定值通知单”整定完毕，经验收检查合格。
3、110kV变电站内相关断路器、隔离开关、接地刀闸之间的联锁经检查合格。
4、冲击试验范围内所有一次设备电气试验合格，并经有关部门验收合格。
5、#8主变压器冷却系统运行正常。
6、#8主变压器绝缘油化学分析及耐压试验合格，油位正常,无渗油现象，本体瓦
斯继电器经校验合格。
7、#8主变压器电压分接头位置应在I档：120.75kV/10.5kV。
&所有与本次充电有关的设备恢复正常运行状态时的安全措施。
9、与本次充电有关的直流电源、交流电源应安全可靠。
10、#8主变压器处配备足够的消防用品。
11、#8主变应清扫干净，无灰尘及金属杂物。
12、带电范围内一次设备接地良好，接地系统符合设计要求，并经检测合格。
13、在发电机出线小室内，将发电机引出线与母线断开，并进行绝缘隔离，避免
发电机带电。
★★★
14、充电范围内PT消谐装置应合格好用（可临时在PT二次开口三角处加装临
时消谐装置）。
15、电气主控制室和带电区之间有可靠的通讯联系，充电时各冲击试验设备处
倂8主变、#8主刀小室、发电机PT小室内）设有专人进行监视并配有对讲机。
16、充电前将相关电气回路整体传动一次。
17、用主变压器瓦斯保护分别做跳闸试验，临时将轻瓦斯改为跳闸。
18、所有相关操作应严格按冲击试验方案和操作票执行。
19、冲击试验时应密切注意110kV母线PT开口三角电压的变化情况，发现谐振
应立即断开冲击试验设备。
20、充电试验开始前，相关人员到位。
四、冲击试验时的保护配置
本次冲击前空出110kV I段母线,用#8主变进线708开关对#8主变进行冲
击,冲击时相关保护配置如下 母联开关过流保护： 主变差动保护： 主变差流速断保护： 主变零序过流保护： 主变复压过流保护： 主变重瓦斯保护： 主变压力释放保护： 主变轻瓦斯
保护：
注：冲击时110kV 母线
保护投跳闸（仅投780、708开关出口压板，其余 出口压板全退）。
★★★
五、试验步骤
1. 确认要冲击系统中接地刀闸均在断开位置。
2. 检查 708-1D 、708-2D 、708-3D 、708D 接地刀闸均在断开位置；708-1、708-
2、 708-3隔离刀闸在断开位置；708开关在分闸位置。
3. 检查6kV 厂用工作电源忸段进线开关接地刀闸 68D 在断开位置；68开关在
检修位置
4. 检查发电机出口 108-1主刀闸在断开位置，厂用分支侧 18-1刀闸在断开位
5. 检查发电机出口 3组PT 隔离刀闸108-1P 、108-2P 、108-3P 在断开位置。
6. 进行整个冲击试验系统设备和母线及电缆的绝缘检查，合格后可进行冲击工 作,
反之进行分析和复查。
7. 绝缘合格后，合上#8主变压器中性点708D 接地刀闸。
8. 合上发电机出口 108-1主隔离刀闸。
9. 投入发电机出口仪用PT 的一、二次保险，合上108-1P 隔离刀闸。
10. 确认110kV I 、II 段母线母联780开关、#8主变压器保护均已全部正确投
入，且临时保护定值输入正确。
11. 各位置试验人员就位，并用对讲机通话联系。
12. 通知当值值长，申请首次对#8主变压器进行冲击试验，得令后通知各岗位人
员,准备试验。
13. 合上708-1隔离刀闸、合上708-3隔离刀闸，合上708开关第一次对#8主 变压
器进行冲击。
14. 通知#8主变本体处、发电机PT 小间人员检查带电设备有无异常情况，变压 器
声音是否正常，如发现有异音应立即通知操作人员断开断路器。
15. 检查发电机出口仪用PT 二次电压相序及幅值。
16. 持续10分钟，拉开708开关。
17. 间隔5分钟，再次合上708开关，对#8主变压器进行第二次冲击。
18. 利用发电机出口 PT 与6kV 厂用忸段PT 进行二次核相无误后，拉开#8主变 进
线708开关。
（定值由调度中心提
供） 投跳闸
投跳闸 投跳闸
投跳闸 投跳闸
投跳闸 投跳闸
临时改为跳闸
19. #8主变共冲击五次，每次间隔五分钟。
20. 第五次冲击后，无异常，#8主变压器在额定电压下再运行24小时，并密切监
视其运行情况。
21. 通知值长结束所有冲击工作，系统恢复至原运行方式。
六、注意事项
1•冲击前组织有关人员认真进行检查，特别是#8主变，消除隐患，防止事故的发生。
2. 参加冲击试验的有关人员应学习本方案，服从统一指挥，熟悉冲击试验系统和
设备的运行规程。
3. 设备操作和冲击试验前应经当值调度员同意，方可进行。
4•冲击过程中，认真执行操作步骤，保持通讯联系。
5. 设备操作和试验过程中，如果冲击试运设备发生异常，应按现场规程规定处
理，同时汇报当值调度员和冲击试验领导小组。
6. 冲击操作过程中，如果系统发生事故，应停止设备操作，听从值长统一指挥事
故处理，系统事故处理告一段落，经当值值长同意后方可继续设备操作。
7. #8主变压器在冲击时如保护跳闸，在检查不出原因的情况下，间隔10分钟
后，允许再合闸冲击一次，如再次跳闸，应立即停止试验，向冲击试验领导小组汇报，不得再合开关。
以防止事故的发生。
8. 本方案经正式批准后执行。
9. 冲击试验结束后，有关设备运行状态的改变以及消缺检修等工作须经值长同
意。
10.。
