低压断路器规程
低压配电柜操作规程
低压配电柜送电操作规程（一）单送市电：A ：只用1#变压器送电1、将1#和2#低压配电柜上所有的负载空气开关打倒“OFF”（停）位置。
（即停掉负载）2、将1#低压转换开关柜上的断路器合上，其红灯亮（若自动储能失灵，则用手动；按绿色合闸按钮，红色指示灯亮；按红色分闸按钮，绿色指示灯亮），其转换开关自动合到市电位置（左上角黑色面板的按钮设置为自动状态，对应指示灯亮，有市电时自动合到市电线路，无市电时自动合到发电机供电线路；若设置为手动，必须手动转换。
注：按钮按下为手动，弹出为自动）；3、将母联柜断路器开关合上，其绿灯亮（绿按钮为“合”，红按钮为“断”，黄按钮为“储能”）；4、将2#低压转换开关柜的后端负载空气开关打到“OFF”位置，再将其断路器开关断开，然后将其刀开关手柄打到“市电”位置，最后将后端负载的空气开关合上；（注意：转换开关柜刀开关转换前必须卸下负载，转换后再合上负载！）5、完成送市电；6、柴油发电机按停机操作规程进行操作。
B：只用2#变压器送电1、将1#低压转换开关柜的断路器断开（此时柴油发电机不能设置为自动）；2、先将2#低压转换开关柜的后端负载空气开关打到“OFF”位置；再将其断路器合上（若自动储能失灵，则用手动；按绿色合闸按钮，红色指示灯亮；按红色分闸按钮，绿色指示灯亮），然后将其转换刀开关打到“市电”位置，最后将其后端负载的空气开关合上；3、将母联柜断路器开关合上，其绿灯亮（绿按钮为“合”，红按钮为“断”，黄按钮为“储能”）；4、1#低压转换开关柜的转换开关自动合到市电位置；5、完成送市电；6、柴油发电机按停机操作规程进行操作。
C ：两台变压器同时送电（开空压机超过三台时）1、将1#低压转换开关柜的断路器合上（操作同上），其转换开关自动合到市电位置；2、将2#低压转换开关柜的后端负载的空气开关打到“OFF”位置，再将其断路器合上（操作同上），然后将其转换刀开关打到“市电”位置，最后将其后端负载的空气开关合上；3、完成送市电；4、柴油发电机按停机操作规程进行操作。
低压断路器选用规则及示例
（1）由线路的计算电流来决定断路器的额定电流；（2）按线路的最大短路电流来校验低压断路器的分断能力；（3）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（4）断路器的短路整定电流应躲过线路的正常工作启动电流；（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。
低压断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器整定电流和分励、欠压脱扣器的电压电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
当与另外的断路器或其他保护电器之间有配合要求时，应选用选择型断路器。
1、额定工作电压和额定电流低压断路器的额定工作电压Ue。
和额定电流Ie。
应分别不低于线路，设备的正常额定工作电压和工作电流或计算电流。
断路器的额定工作电压与通断能力及使用类别有关，同一台断路器产品可以有几个额定工作电压和相对应的通断能力使用类别。
2、长延时脱扣器整定电流Ir1 所选断路器的长延时脱扣器整定电流Ir1应大于或等于线路的计算负载电流，可按计算负载电流的1～1.1倍确定；同时应不大于线路导体长期允许电流的0.8—1倍。
3、瞬时或短延时脱扣器的整定电流Ir2所选断路器的瞬时或短延时脱扣器整定电流Ir2应大于线路尖峰电流。
配电断路器可按不低于尖峰电流1.35倍的原则确定，电动机保护电路当动作时间大于0.02s时可按不低于1.35倍起动电流的原则确定，如果动作时间小于0.02s，则应增加为不低于起动电流的1.7—2倍。
这些系数是考虑到整定误差和电动机起动电流可能变化等因素而加的。
4、短路通断能力和短时耐受能力校验低压断路器的额定短路分断能力和额定短路接通能力应不低于其安装位置上的预期短路电流。
当动作时间大于0.02s时，可不考虑短路电流的非周期分量，即把短路电流周期分量有效值作为最大短路电流；当动作时间小于0.02s时，应考虑非周期分量，即把短路电流第一周期内的全电流作为最大短路电流。
低压断路器
发展趋势
低压断路器将向大容量、高性能和智能化方
向发展。限流技术和灭弧技术使低压断路器的短路分断能力
不断提高。缩短选择性保护时间，可以降低电气设备动稳定
和热稳定要求，实现全范围选择性保护，从根本上避免低压
配电系统越级跳闸和故障级断路器正常分断后上级断路器同
时分闸的问题。微处理器的应用使低压断路器具有智能保护
⑥按有无限流作用分为限流式和非限流式。限流式断路器带有电动斥力快速脱扣机构，分断时间短．电路发生短路时，短路电流还没有上升到址大值，断路器触头已分断，它对短路电流有限流作用，大大减轻了短路电流对电气设备产生的破坏作用。非限流式断路器无法限制短路电流的增长，承受短路电流时间长，因此分断能力低。另外，低压断路器还可以按传动方式、脱扣器种类等分类。
结构
低压断路器由触头系统、灭弧系统、过电流脱扣器、操动机构、框架或外壳及附件等组成。触头系统用于通断电路，并在接通位置时承载电流。有的低压断路接通位置时承载主电路电流，前者仅用于在接通位置时承载主电路电流，后者用于通断电路是产生并承受电弧。
灭弧系统用于熄灭触头电弧，该电弧在触头通断电流时产生的。
工作原理
图1 三级低压断路器原理示意图
1-主触头；2传动杆；3锁扣；
4-分励脱扣器；5-失电压脱扣器；
6-过电流脱扣器；7一分渐禅赞
图1所示为一个三极低压断路器原理示意图。断路器的主触头。串联于三相电路并处于接通状态，传动杆由锁扣传动杆由锁扣传动杆由锁扣钩住，分断弹簧受到拉伸。当电路电流超过一定时过电流脱扣器的衔铁吸合，顶杆向上运动将锁扣顶开，分断弹簧使触头分断。当电路电压降低至一定值时，失电压脱扣器的衔铁释放，将锁扣向上顶开，使触头分断。分励脱扣器由控制电源供电，可以根据操作人员的令或其他信号使线圈通电，其铁芯向上运动并驱动断路器触头分断。
低压断路器的整定-精选文档
低压断路器的结构
• 低压断路器主要有触点系统、灭弧装置、 保护装置、和传动机构等组成。 • 保护装置和传动机构组成脱扣器。 • 低压断路器符号 • QA
3.低压断路器结构及原理
热脱扣器
按钮
电磁脱扣器
符号
QF
接线柱
DZ5系列断路器有三对主触头，一对常开辅助触头和一对常闭辅助触头。 按下绿色“合”按钮时接通电路；按下红色“分”按钮时切断电路； 当电路出现短路、过载等故障时，断路器会自动跳闸切断电路。
低压断路器
1．种类 （1）万能式断路器 （2）塑料外壳式断路器 （3）电动斥力式限流断路器 （4）剩余电流保护断路器 （5）直流快速断路器 （6）灭磁断路器
低压断路器
2．低压断路器的选用要点 表示低压断路器性能的主要指标有分 断能力和保护特性。 分断能力是指开关在指定的使用和工 作条件及在规定的电压下接通和分断的 最大电流值（kA）。 保护特性主要分为过电流保护、过载 保护和欠电压保护三种。
I N I js
式中
I N ——低压断路器的额定电流，A；
I js——线路的计算电流或实际电流，A。
如果环境温度低于 +40℃，则电器产品温度每 低1℃，允许电流比额定电流值增加0.5%。但增 加总数不得超过20％。
低压断路器
断路器的保护定值 （1）长延时脱扣器的电流整定值，动 作时间可以不小于10s；长延时脱扣器只 能作过载保护。 （2）短延时脱扣器的电流整定值，动 作时间约为0.1～0.4s；短延时脱扣器可 以作短路保护，也可以作过载保护。 （3）瞬时脱扣器的电流整定值，其动 作时间约为0.02s。瞬时脱扣器一般用作 短路保护。
调整再扣接触面至规定值
更换双金属片 调整衔铁与铁心的距离或更换断路 器 检查原因并更换主触头 调高整定值至规定值
低压塑壳断路器技术规范书

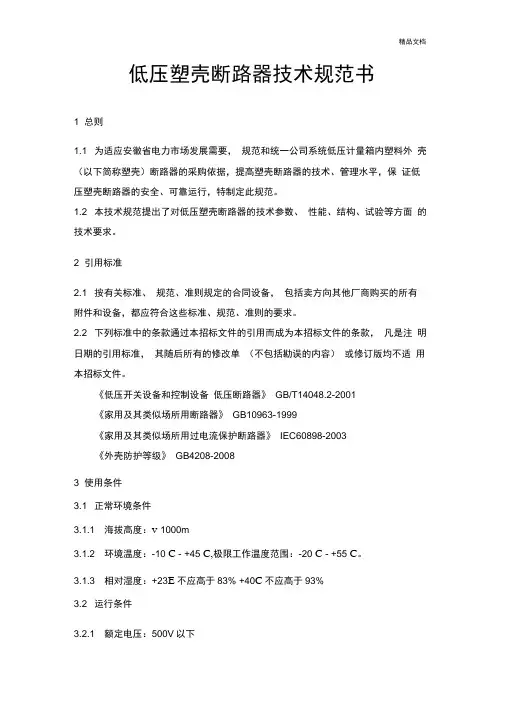

低压塑壳断路器技术规范书1 总则1.1 为适应安徽省电力市场发展需要，规范和统一公司系统低压计量箱内塑料外壳（以下简称塑壳）断路器的采购依据，提高塑壳断路器的技术、管理水平，保证低压塑壳断路器的安全、可靠运行，特制定此规范。
1.2 本技术规范提出了对低压塑壳断路器的技术参数、性能、结构、试验等方面的技术要求。
2 引用标准2.1 按有关标准、规范、准则规定的合同设备，包括卖方向其他厂商购买的所有附件和设备，都应符合这些标准、规范、准则的要求。
2.2 下列标准中的条款通过本招标文件的引用而成为本招标文件的条款，凡是注明日期的引用标准，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本招标文件。
《低压开关设备和控制设备低压断路器》GB/T14048.2-2001《家用及其类似场所用断路器》GB10963-1999《家用及其类似场所用过电流保护断路器》IEC60898-2003《外壳防护等级》GB4208-20083 使用条件3.1 正常环境条件3.1.1 海拔高度：v 1000m3.1.2 环境温度：-10 C - +45 C,极限工作温度范围：-20 C - +55 C。
3.1.3 相对湿度：+23E不应高于83% +40C不应高于93%3.2 运行条件3.2.1 额定电压：500V以下3.2.2 壳架电流：125A、160A、225A、250A3.2.3 频率：50Hz3.3 运输、储存和安装条件运输、储存和安装过程中的温度，可在-20 C- +55C范围之间。
在短时间内（不超过24h）温度可达到+70C。
4技术要求及参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
注：打“ *”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。
表1不外控低压塑壳断路器技术参数及响应表表2可外控低压塑壳断路器技术参数及响应表5 时间要求5.1 供货工作进度5.1.1 买方向卖方提出采购订单后，卖方应在1 周内，向买方提供一份详尽的生产进度计划表。
低压断路器整定
低压断路器整定一、意义1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。
⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。
低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。
瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o ≥Krel·Ipk，式中Krel为可靠系数。
在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。
短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s ≥Krel·Ipk，式中Krel为可靠系数。
短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。
长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l ≥Krel.I30，式中Krel为可靠系数。
长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。
为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。
箱变--低压配电柜安全操作规程
箱变--低压配电柜安全操作规程低压配电柜安全操作规程一、安全操作注意事项1(操作低压设备时，必须站在绝缘垫上，穿绝缘鞋、戴棉纱手套、避免正向面对操作设备。
2(自动空气开关跳闸或熔断器熔断时，应查明原因并排除故障后，再行恢复供电。
不允许强行送电，必要时允许试送电一次。
3(长时间停电后重新供电时，应供、停三次，以警示用户，若有触电者可迅速脱离电源。
二、低压总柜的送电操作1(在变压器送电前，低压总柜断路器必须在“分闸”位置，次级隔离开关和电容柜开关应处于“断开”位置。
2(变压器送电后，检查低压总柜的电压表指示应在正常范围，且分闸指示绿灯亮。
按下操作面板上的绿色“启动”按钮，低压总柜将合闸送电,合闸指示红灯亮。
3(在紧急情况下，低压总柜合不上闸时，可用手按下万能式断路器的绿色“启动”按钮合闸供电。
注:有隔离开关的进线柜,合闸时,应先合上隔离开关,后合断路器。
三、低压总柜的停电操作1(在低压总柜停电前，首先检查所有次级分户开关和电容柜开关应处于断开位置。
2(按下低压总进线柜控制面板上的红色“停止”按钮将停止供电，合闸指示红灯应熄灭，分闸指示绿灯亮起。
3(在紧急情况下，低压总进线柜分不了闸时，可用手按下万能式断路器的红色“停止”按钮分闸停电。
注:有隔离开关的进线柜,分闸时,应先分断路器,再断开隔离开关。
四、联络柜的操作(仅适合两台变压器箱变)在保证仅有一路进线电源供电的情况下，按下控制面板上的绿色“合闸”按钮(或红色“分闸”按钮)，联络柜将合闸(或分闸)。
在紧急情况下，可按下万能式断路器的绿色“启动”按钮(或红色“停止”按钮)，联络柜将合闸(或分闸)。
五、电容柜的操作1(无功补偿装置，在生产设备运行正常时，必须投运。
停运时间过长时，必须切除，检修电容柜时，必须断开隔离刀闸，进行放电处理后，方可检查。
2(电容柜的手动操作:合上电容柜的断路器，将操作面板上的转换开关转到1、2……位置时，将可手动投入1、2……组电容器投入补偿。
低压断路器的整定
低压断路器的常见故障及处理方法
故障现象 可能原因 处理方法
欠压脱扣器无电压或线圈损坏 不能合闸
储能弹簧变形 反作用弹簧力过大
检查施加电压或更换线圈
更换储能弹簧 重新调整
操作机构不能复位再扣
热脱扣器双金属片损坏 电流达到整定值， 电磁脱扣器的衔铁与铁心距离 断路器不动作 太大或电磁线圈损坏 主触头熔焊 启动电动机时断 路器立即分断 断路器闭合后一 定时间自行分断 电磁脱扣器瞬时整定值过小
低压断路器
2 ）当配电线路不考虑电动机的起动电流 时，按下式计算整定值 I szd KI jf 式中 I jf ——配电线路的尖峰电流，A； K ——可靠系数，一般取1.35。 3）当配电线路考虑电动机的起动电流时， 按下式计算整定值 I szd KI SMz （4） 式中 ——正常工作电流和可能出现的自起 I SMz 动电机 的起动电流的总和，A。
低压断路器
断路器的保护定值 （1）长延时脱扣器的电流整定值，动 作时间可以不小于10s；长延时脱扣器只 能作过载保护。 （2）短延时脱扣器的电流整定值，动 作时间约为0.1～0.4s；短延时脱扣器可 以作短路保护，也可以作过载保护。 （3）瞬时脱扣器的电流整定值，其动 作时间约为0.02s。瞬时脱扣器一般用作 短路保护。
自动空气断路器(自动开关)
可实现短路、过载、失压保护。 锁钩
释放弹簧
过流 脱扣器
欠压 脱扣器
主触点 手动闭合
动画
连杆装置
衔铁释放
自动空气断路器原理图
断路器的保护及选择要点
• 额定电流在600A以下，且短路电流不大时，可选用塑壳 断路器；额定电流较大，短路电流亦较大时，应选用万能 式断路器。 一般选用原则为： (1)断路器额定电流≥负载工作电流； (2)断路器额定电压≥电源和负载的额定电压； (3)断路器脱扣器额定电流≥负载工作电流； (4)断路器极限通断能力≥电路最大短路电流； (5)线路末端单相对地短路电流/断路器瞬时(或短路时)脱扣 器整定电流≥1.25； • (6)断路器欠电压脱扣器额定电压=线路额定电压。
低压断路器操作方法
低压断路器操作方法
低压断路器是一种电气保护设备，用于在电气系统发生过流、短路等故障时切断电路，保护设备和人员的安全。
下面是低压断路器的操作方法：
1. 确保断路器处于开启状态：当断路器的刀叉手柄平行于断路器本体时，表示断路器处于开启状态。
如果断路器处于关闭状态，应将刀叉手柄旋转至垂直方向。
2. 确保断路器相关的电源已关闭：在操作断路器之前，应先关闭与断路器相关的电源开关，确保电路中没有电流流经。
3. 选择合适的操作位置：根据电路系统的需要，选择合适的位置选择断路器的关闭操作位置。
有些断路器的刀叉手柄具有不同的位置用于不同的操作。
4. 关闭断路器：将刀叉手柄从开启位置旋转至关闭位置，使其垂直于断路器本体，表示断路器已关闭。
5. 打开断路器：如果需要打开断路器，应先确保与断路器相关的电源已关闭。
然后将刀叉手柄从关闭位置旋转至开启位置，使其与断路器本体平行，表示断路器已打开。
请注意，在操作断路器时，应严格按照操作规程和安全要求进行，以确保操作的安全性。
013Masterpact MT低压断路器操作规程
5）然后继续转动摇杆至第二个限位位置，同时让解锁钮复位弹出。此时断路器在“分离”位置。
3
合闸锁扣的操作
1）将十字钥匙插入钥匙座，逆时针转动90゜，此时分闸锁扣在接通位置（钥匙柄与地面垂直）。此时钥匙不能拨出，可按“合闸”按钮合闸。
3）然后继续转动摇杆至第一个限位位置，同时让解锁钮复位弹出。此时断路器在“试验”位置，一次回路断开，二次回路接通，可进行二次回路试验。
4）插入摇杆，按下解锁钮，同时按顺时针方向转动摇杆，转动90゜后放松解锁钮。
5）然后继续转动摇杆至第二个限位位置，同时让解锁钮复位弹出。此时断路器在“连接”位置，一、二次回路均已正常接通。
2
断路器抽出操作
1）将配电柜上的转换开关打在手动位置,按下“分闸”按钮，此时Masterpact MT断路器处于断开“O”状态，操作状态指示器处于“插入”位置。
2）按断路器上红色分闸按钮并插入摇杆，按下解锁钮，同时按逆时针方向转动摇杆，转动90゜后放松解锁钮。
3）然后继续转动摇杆至第一个限位位置，同时让解锁钮复位弹出。此时断路器在“试验”位置。
2）在按下红色停止按钮后将钥匙顺时针转动90゜，此时分闸锁扣在断开位置（钥匙柄与地面平行）。此时钥匙可拨出，不可按“合闸”按钮合闸。
4
手动弹簧储能
1）拉出手动预储能杆，来回拉动数次直到“储能及合闸状态指示器”指示charged ok，表示储能到位。此操作仅在能量不够时采用。
5ห้องสมุดไป่ตู้
断路器控制单元操作
1)按test/reset时,Ir、Isd、Ig、Ap指示灯点亮至显示电池电量，不够应更换电池。
2)按Menu菜单键可通过液晶屏查看设定的最大相电流及长延时保护整定电流。
低压断路器的整定
低压断路器整定一、意义1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。
⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。
低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。
瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o ≥Krel·Ipk，式中Krel为可靠系数。
在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。
短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s ≥Krel·Ipk，式中Krel为可靠系数。
短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。
长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l ≥Krel.I30，式中Krel为可靠系数。
长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。
为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。
