直线导轨推力计算公式

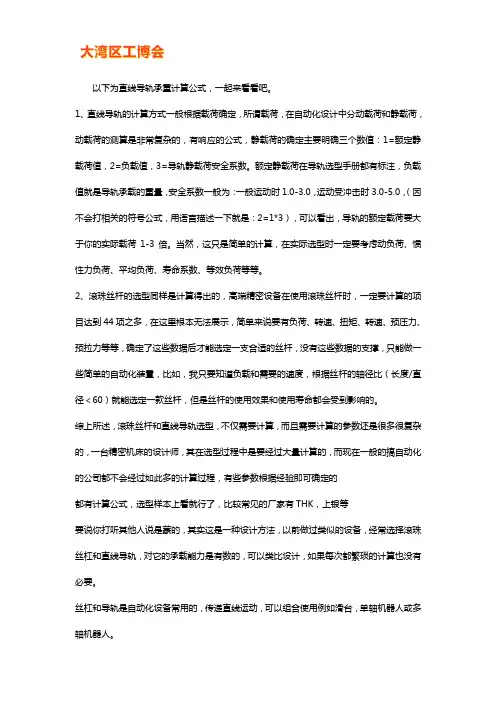

直线导轨承重计算公式
以下为直线导轨承重计算公式，一起来看看吧。
1、直线导轨的计算方式一般根据载荷确定，所谓载荷，在自动化设计中分动载荷和静载荷，动载荷的测算是非常复杂的，有响应的公式，静载荷的确定主要明确三个数值：1=额定静载荷值，2=负载值，3=导轨静载荷安全系数。
额定静载荷在导轨选型手册都有标注，负载值就是导轨承载的重量，安全系数一般为：一般运动时1.0-3.0，运动受冲击时3.0-5.0，（因不会打相关的符号公式，用语言描述一下就是：2=1*3），可以看出，导轨的额定载荷要大于你的实际载荷1-3倍。
当然，这只是简单的计算，在实际选型时一定要考虑动负荷、惯性力负荷、平均负荷、寿命系数、等效负荷等等。
2、滚珠丝杆的选型同样是计算得出的，高端精密设备在使用滚珠丝杆时，一定要计算的项目达到44项之多，在这里根本无法展示，简单来说要有负荷、转速、扭矩、转速、预压力、预拉力等等，确定了这些数据后才能选定一支合适的丝杆，没有这些数据的支撑，只能做一些简单的自动化装置，比如，我只要知道负载和需要的速度，根据丝杆的轴径比（长度/直径＜60）就能选定一款丝杆，但是丝杆的使用效果和使用寿命都会受到影响的。
综上所述，滚珠丝杆和直线导轨选型，不仅需要计算，而且需要计算的参数还是很多很复杂的，一台精密机床的设计师，其在选型过程中是要经过大量计算的，而现在一般的搞自动化的公司都不会经过如此多的计算过程，有些参数根据经验即可确定的都有计算公式，选型样本上看就行了，比较常见的厂家有THK，上银等要说你打听其他人说是蒙的，其实这是一种设计方法，以前做过类似的设备，经常选择滚珠丝杠和直线导轨，对它的承载能力是有数的，可以类比设计，如果每次都繁琐的计算也没有必要。
丝杠和导轨是自动化设备常用的，传递直线运动，可以组合使用例如滑台，单轴机器人或多轴机器人。
丝杠一般连接电机等动力源，丝杠母带动台面移动，而台面需要在直线导轨上移动。
当然，滚珠丝杠和直线导轨的应用范围非常广，形式也多种多样，随着你使用越来越多选型就会变得特别简单了。

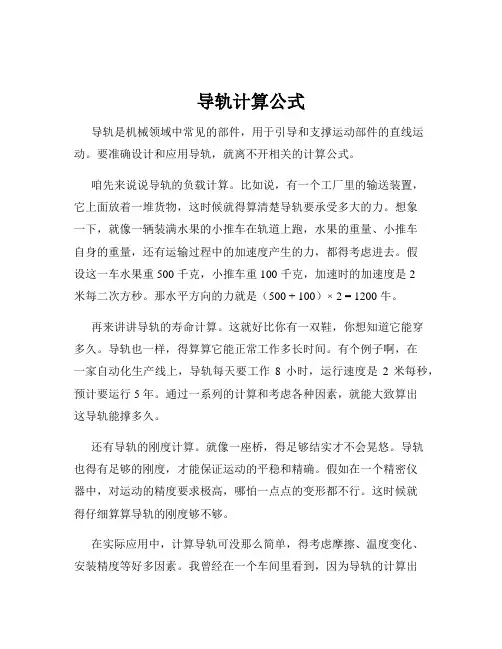

导轨计算公式
导轨计算公式导轨是机械领域中常见的部件，用于引导和支撑运动部件的直线运动。
要准确设计和应用导轨，就离不开相关的计算公式。
咱先来说说导轨的负载计算。
比如说，有一个工厂里的输送装置，它上面放着一堆货物，这时候就得算清楚导轨要承受多大的力。
想象一下，就像一辆装满水果的小推车在轨道上跑，水果的重量、小推车自身的重量，还有运输过程中的加速度产生的力，都得考虑进去。
假设这一车水果重 500 千克，小推车重 100 千克，加速时的加速度是 2米每二次方秒。
那水平方向的力就是（500 + 100）× 2 = 1200 牛。
再来讲讲导轨的寿命计算。
这就好比你有一双鞋，你想知道它能穿多久。
导轨也一样，得算算它能正常工作多长时间。
有个例子啊，在一家自动化生产线上，导轨每天要工作8 小时，运行速度是2 米每秒，预计要运行 5 年。
通过一系列的计算和考虑各种因素，就能大致算出这导轨能撑多久。
还有导轨的刚度计算。
就像一座桥，得足够结实才不会晃悠。
导轨也得有足够的刚度，才能保证运动的平稳和精确。
假如在一个精密仪器中，对运动的精度要求极高，哪怕一点点的变形都不行。
这时候就得仔细算算导轨的刚度够不够。
在实际应用中，计算导轨可没那么简单，得考虑摩擦、温度变化、安装精度等好多因素。
我曾经在一个车间里看到，因为导轨的计算出了点小差错，导致整个生产线的效率降低，还得重新调整和更换，费时又费力。
总之，导轨计算公式虽然看起来复杂，但只要咱耐心细致，把每个参数都搞清楚，算准确，就能让导轨在各种设备中发挥出最佳的作用，保证生产的顺利进行，提高工作效率。
所以啊，可别小瞧了这些公式，它们可是保证机械设备正常运行的重要工具呢！。

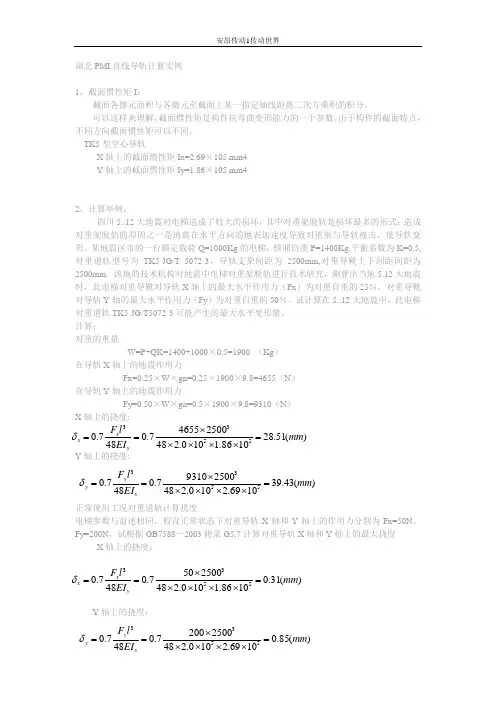

湖北PMI直线导轨计算实例
湖北PMI 直线导轨计算实例1，截面惯性矩I ：截面各微元面积与各微元至截面上某一指定轴线距离二次方乘积的积分。
可以这样来理解，截面惯性矩是构件抗弯曲变形能力的一个参数。
由于构件的截面特点，不同方向截面惯性矩可以不同。
TK5型空心导轨X 轴上的截面惯性矩Ix=2.69×105 mm4Y 轴上的截面惯性矩Iy=1.86×105 mm42，计算举例：四川5..12大地震对电梯造成了较大的损坏，其中对重架脱轨是损坏最多的形式；造成对重架脱轨的原因之一是地震在水平方向的地表加速度导致对重架与导轨撞击，使导轨变形。
某地震区市的一台额定载荷Q=1000Kg 的电梯，轿厢自重P=1400Kg,平衡系数为K=0.5,对重道轨型号为TK5-JG/T 5072-3，导轨支架间距为2500mm,对重导靴上下间距间距为2500mm 。
该地的技术机构对地震中电梯对重架脱轨进行技术研究，测算出当地5.12大地震时，此电梯对重导靴对导轨X 轴上的最大水平作用力（Fx ）为对重自重的25％，对重导靴对导轨Y 轴的最大水平作用力（Fy ）为对重自重的50％。
试计算在5..12大地震中，此电梯对重道轨TK5-JG/T5072-3可能产生的最大水平变形量。
计算：对重的重量W=P+QK=1400+1000×0.5=1900 （Kg ）在导轨X 轴上的地震作用力Fx=0.25×W ×gn=0.25×1900×9.8=4655（N ）在导轨Y 轴上的地震作用力Fy=0.50×W ×gn=0.5×1900×9.8=9310（N ）X 轴上的挠度:Y 轴上的挠度:正常使用工况对重道轨计算扰度电梯参数与前述相同，假设正常状态下对重导轨X 轴和Y 轴上的作用力分别为Fx=50N 、 Fy=200N ，试根据GB7588－2003附录G5.7计算对重导轨X 轴和Y 轴上的最大挠度 X 轴上的挠度：Y 轴上的挠度： )(51.281086.1100.248250046557.0487.05533mm EI l F y x x =⨯⨯⨯⨯⨯==δ)(43.391069.2100.248250093107.0487.05533mm EI l F x y y =⨯⨯⨯⨯⨯==δ)(31.01086.1100.2482500507.0487.05533mm EI l F y x x =⨯⨯⨯⨯⨯==δ)(85.01069.2100.24825002007.0487.05533mm EI l F x y y =⨯⨯⨯⨯⨯==δ可见，正常使用工况对重道轨计算扰度，远远小于地震中对重道轨计算扰度值。
直线导轨相关计算
1.水平使用时请键入参数单位 2.垂直使用时承载板自重：G 300N 承载板自重：垂直向下的外力：F 200N 垂直向下的外力：运动方向两滑块之间的距离为：L 10.2m 运动方向两滑块之间的中心距为：两导轨之间的距离：L 20.1m 外力距垂直于运动运动方向中心距离为：L 30.02m 外力距滑块系统中心点为：外力距运动运动方向中心距离为：L 40.03m 重力距滑块系统中心点为：则各受力点为：则各受力点为：165N F 1=F 2=-(F·L 3+G·L 4)/2L 1105N F 3=F 4=(F·L3+G·L4)/2L185N 145N F 1=1/4(G+F)+F·L 3/2L 1+F·L 4/2L 2P 2=1/4(G+F)+F·L 3/2L 1-F·L 3/2L 2P 3=1/4(G+F)-F·L 3/2L 1-F·L 3/2L 2P 4=1/4(G+F)-F·L 3/2L 1+F·L 3/2L 2请键入参数单位 3.挂壁使用时G 300NF 200NL 10.2m承载板自重：L 30.02m垂直向下的外力：L 40.03m垂直于运动方向上两滑块之间的中心距为：运动方向上两滑块之间的中心距为：-32.5N外力距滑块中心点的距离投影在平面xoz上的距离为32.5N 外力距滑块中心点的距离投影在平面yoz上的距离为重力距滑块中心点的距离投影在平面xoz上的距离为重力距滑块中心点的距离投影在平面yoz上的距离为径向等效系数轴向等效系数则各受力点：F 2=F 3=X|F R1|+Y|F T1|=X(F·L 3+G·L 5)/2L 2+Y(1/4(G+F)+(F·L 4+G·L 6)/2L 1)F 1=F 4=X|F R1|+Y|F T1|=X|(F·L 3+G·L 5)/2L 2|+Y|(1/4(G+F)-(F·L 4+G·L 6)/2L 1)|R1=F R2=(F·L3+G·L5)/2L2 R3=F R4=-(F·L3+G·L5)/2L2 T1=F T4=1/4(G+F)-(F·L4+G6)/2L1R1=F R2=1/4(G+F)+(F·L4+G6)/2L12=F3=X|F R1|+Y|F T1|=3+G·L5)/2L2+Y(1/4(G+F)+(F·L4+G·L6)/2L1)请键入参数单位G200NF300NL10.5mL20.3mL30.1mL40.08mL50.03mL60.01mX1Y1L4+G·L6)/2L1)F·L4+G·L6)/2L1)|149201L4+G·L6)/2L1)。
滚动直线导轨的受力分析与载荷计算
图中 λ为预压量 ,
Q0 为预压载荷 ,
δ 0
为
滚
珠
预
变形量 , Ah 为发生弹性变形前 , 滑块内沟槽的曲率
中心 , Ag 为轨道上滚道的曲率中心 , Ah ′为发生弹性
变形后滑块内沟槽的曲率中心 。弹性变形前后滑块内
·272·
机床与液压
第 36卷
图 5 受载后导轨副受力状态图
沟槽的曲率中心发生了移动 , 此移动量分别分解为 Y
摘要 : 简要地叙述了滚动直线导轨副的应用场合 , 阐明了直线滚动导轨副的工作原理 , 并以滚动体为滚珠的单个滚动 直线导轨副为分析模型 , 分析了滚动直线导轨副的内 、外载荷的分布状态 , 建立了求解直线滚动导轨副在外载荷作用下的 弹性变形的数学模型 , 通过此数学模型 , 可根据外载荷的大小求解出各滚动体所受的载荷 , 并求出各滚动体的弹性变形 量 , 继而推导出整个滑块的弹性变形量 , 其结论对滚动直线导轨的运动精度和寿命计算提供了理论依据 。
小 , 对外载荷大小的研究影响很小 , 导轨整体可假设 为刚性体 。
由于导轨的所受的
力系都为空间力系 , 在导 轨中建立如图 2 所示的三 维空间直角坐标系 , 以点 O 为坐标原点 , 以滑块移 动的方向为 Z 轴方向 , 垂 直于滑块上表面的方向为
Y轴方向 , 与 YO Z 面相垂 直的方向为 X 轴方向 , 并 由平 面 XO Y 和 平 面 YO Z 将空间分成 4 个区域 , 作 用在滑块上的各项载荷都
则各轴上的总载荷分别为 :
N
Fx Σ = F i = 1 ix
(4)
N
Fy Σ = F i = 1 iy
(5)
N
Fz Σ = F i = 1 iz
导轨的选型及计算步骤
滚动直线导轨副的每个滑块所受的负载受以下各种因素 影响：导轨副的配置形式（水平，竖直等），工作台的重心 和受力点的位置，切削阻力的作用，运动时的加速度等。 下表为几种情况下作用于滚动直线导轨副的各个滑块上 负载的计算。
用户可以根据所选导轨副的配置形式计算滚动直线导 轨副的每个滑块所承受的载荷，然后根据后面提供的寿命计 算方法来计算导轨副的寿命。
滚动体的数量取决于导轨的长度和刚度条件，每一条 导轨上一般不少于12～16个。若数量过多，会因制造 误差引起载荷分布不均匀。推荐取
导轨主要参数的计算
滚柱数量：
Zr
F 4b
上两式中，F为每条导轨所承受的载荷（N）； d为滚珠直径（mm）；b为滚柱长度（mm）。
导轨主要参数的计算
数控 机床
Z
X、Y Z X、Y
√
√ √
√
√ √ √
为何采用滚动导轨副
导轨主要参数的计算
1.导轨的长度：
动导轨的长度：
S max L 2e l 2
静导轨的长度：
导轨主要参数的计算
2.滚动体的尺寸和数量
增大滚动体直径，可以减小摩擦系数和接触应力，不 易产生滑动。若采用滚柱，推荐其直径d≥6～8mm， 滚柱的长径比b／d＝1.5～2.0。
导轨主要参数的计算
导轨的选型及计算步骤
制作人：杨海琪
导轨副的选型
选用精度等级表
机床类型 普通机床 车床 坐标 精度等级 2 3 4 √ √ √ √ √ √ √ √ 5
X、Y
Z X Z X、Y Z X、Y Z X、Y √ √ √ √
√
√ √ √ √ √ √ √ √
铣床、加工中心
镗床 磨床 电加工机床 数控精密工作台
直线导轨相关计算
直线导轨相关计算直线导轨是一种常见的工业设备，用于实现水平运动的高精度定位。
它由固定在工作台上的导轨和固定在工作台上的滑块组成。
滑块可在导轨上自由滑动，从而实现工件的平稳移动。
在导轨设计和应用中，一些关键参数和计算是非常重要的。
1.导轨类型和尺寸选择：直线导轨的类型主要有滚动导轨和滑动导轨两种。
滚动导轨采用滚动体与导轨滚道接触，适用于高负载和高速度的应用。
滑动导轨则通过滑动阻力实现，适用于低速、低负载和高精度的应用。
选择合适类型的导轨需要考虑实际应用需求。
导轨的尺寸大小取决于工件的尺寸和负荷，并应满足运动平稳、定位精度高的要求。
2.导轨和滑块的材料选择：导轨和滑块的材料选择直接影响到导轨的耐磨性、刚度和稳定性。
常见的材料包括钢、铝合金、高密度聚乙烯等。
钢具有高刚度和耐磨性，适用于大负荷和高速度的应用；铝合金具有轻质、良好的尺寸稳定性，适用于低负荷和高精度的应用；高密度聚乙烯具有良好的自润滑性和降噪效果，适用于低负荷和低速度的应用。
3.导轨长度和支撑方式：导轨的长度应根据工件的移动范围进行选择，同时需要考虑导轨的刚度和平行度。
较长的导轨会增加刚度和平行度的要求，对支撑方式提出更高的要求。
常见的支撑方式有侧挂式、双向支撑式、减摆支撑式等。
不同支撑方式的选择应根据实际情况综合考虑。
4.导轨的静载荷和动载荷计算：静载荷指导轨与滑块之间的垂直负荷，用于计算导轨的刚度和滑块的尺寸；动载荷则考虑到滑块在工作过程中的加速度、速度和冲击负荷等。
静载荷和动载荷的计算是导轨设计的基础。
5.导轨的定位精度和重复定位精度要求：导轨的定位精度是指工件在导轨上的移动误差，重复定位精度则是在多次工作循环中，工件位置的重复误差。
定位精度的要求取决于实际应用，一般需要根据工件的尺寸和精度要求进行评估。
6.导轨的润滑和密封要求：导轨在工作过程中需要进行润滑，以减少摩擦和磨损，提高导轨的寿命和运动平稳性。
润滑方式有油脂润滑、油润滑等，根据实际需求选择润滑方式。
直线导轨说明书
最大工作负荷的计算： ；
寿命L计算: 。
2、摩擦力的计算：
摩擦力 ，其中刮油阻力 ，运动垂直方向负荷 ,摩擦力系数取 ，带入以上数据，得 。
3、注油频率的计算及供油速率的选择：
注油频率 ，供油速率为 。
三、直线导轨的安装
1、清除床台装配面的污物；
2、将直线导轨平稳的放在床台上，并让导轨侧边基准面靠上床台装配面；
3、所有方向皆具有高刚性
运用四列式圆弧沟槽，配合四列钢珠等45°之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时可施加预压以提高刚性。
导轨滑块结构如下图所示：
滚动循环结构：滑块、导轨、端盖、钢珠、钢珠保持器等；
润滑系统：油嘴、油管接头；
防尘系统：刮油片、底片尘封防尘片、导轨螺栓盖、金属刮板。
本导轨设计为HG系列直线导轨，相较其他直线导轨，又有பைடு நூலகம்己的特点。
1、自动调心能力
来自圆弧沟槽的DF（45°—45°）组合，在安装时，皆有钢珠的弹性变形及接触点的转移，即使安装面多少有些偏差，也能被先规划快内部吸收，产生自动调心能力之效果而得到高精度稳定的平滑运动。
2、具有互换性
由于对生产制造精度严格管控，直线导轨尺寸能维持在一定的水准内，故导轨滑块具有互换性，可分开储存，以减少储存空间。
刮油片及底面尘封防尘片可阻止加工铁屑或尘粒进入滑块里面，破坏珠道表面而降低直线导轨寿命。上防尘片可有效防止 粉尘从导轨上表面或螺栓孔出进入滑块内部。
六、直线导轨的配置
直线导轨能承受上、下、左、有方向的负荷，因此可根据机台结构与工作负荷方向配置直线导轨组。本导轨采用三支导轨滑块移动外加齿轮齿条啮合配置。其中，导轨与滑块的配置如下图所示。
直线导轨滑块力矩
直线导轨滑块力矩直线导轨滑块力矩是指在直线导轨上运动的滑块所受到的力矩。
直线导轨滑块力矩的大小与滑块所受到的力的大小、力的作用点到滑块中心的距离以及力的方向有关。
在直线导轨上，滑块所受到的力主要有两种：一种是平行于导轨的力，另一种是垂直于导轨的力。
平行于导轨的力不会产生力矩，只会使滑块沿着导轨方向运动。
而垂直于导轨的力会产生力矩，使滑块绕中心点旋转。
滑块所受到的力的作用点到滑块中心的距离越大，力矩就越大。
因此，如果想要减小滑块所受到的力矩，可以将力的作用点尽可能地靠近滑块中心。
力的方向也会影响力矩的大小。
如果力的方向与滑块中心到力的作用点的连线垂直，那么力矩最大。
如果力的方向与滑块中心到力的作用点的连线平行，那么力矩为零。
直线导轨滑块力矩的大小可以通过以下公式计算：M = F × d × sinθ其中，M为力矩，F为力的大小，d为力的作用点到滑块中心的距离，θ为力的方向与滑块中心到力的作用点的连线的夹角。
在实际应用中，直线导轨滑块力矩的大小对于机械系统的设计和运行都有着重要的影响。
如果力矩过大，会导致机械系统的运行不稳定，甚至出现故障。
因此，在设计机械系统时，需要对直线导轨滑块力矩进行合理的计算和控制，以确保机械系统的正常运行。
总之，直线导轨滑块力矩是机械系统中一个重要的物理量，它的大小与滑块所受到的力的大小、力的作用点到滑块中心的距离以及力的方向有关。
在机械系统的设计和运行中，需要对直线导轨滑块力矩进行合理的计算和控制，以确保机械系统的正常运行。
直线导轨力矩计算
直线导轨力矩计算直线导轨力矩计算直线导轨是机械运动过程中常用的一种基础部件，主要用于机械设备的运动控制。
在运动控制的过程中，力矩的计算是非常重要的环节之一，可以帮助我们准确地预测设备的运动和机械零件的承载能力。
本篇文章将介绍直线导轨力矩计算的基本原理和方法，希望能为读者提供一些有用的实践经验。
一、力矩的定义和计算方法力矩是物体旋转运动时所受力的相对作用力和旋转距离的乘积，通常用符号M表示，单位为牛·米（N·m）。
在机械运动控制中，力矩是一个非常重要的参数，可以指导机械设备的设计和控制。
力矩的计算方法可以通过以下公式表示：M = F × d其中，M表示力矩，F表示作用力或反力，d表示作用力或反力的作用距离，即力臂。
如果力和力臂的方向相反，则力矩的符号为负数；如果力和力臂的方向相同，则力矩的符号为正数；如果力的作用方向与力臂垂直，则力矩的值最大。
二、直线导轨的力矩计算在直线导轨的力矩计算中，有以下几个重要的参数需要考虑：1. 轨道直线长度（L）：指直线导轨的实际长度，由于直线导轨通常是分段组装的，因此需要根据实际情况进行计算。
2. 额定负载（FL）：指直线导轨所能承受的额定负载，单位为牛顿（N）。
3. 上滑块或下滑块负载（FW）：指导轨上滑块或下滑块所承受的负载，单位为牛顿（N）。
4. 动力学摩擦系数（f）：指直线导轨在运动过程中摩擦力和法向力之间的比值，通常取值为0.01-0.05。
5. 滑块中心距离（d）：指滑块中心到轨道最近点的水平距离，通常为直线导轨的一半长度。
根据上述参数，可以用以下公式计算直线导轨的力矩：M = (FL × L) / 2 + (FW × d) / f其中，FL为额定负载，L为轨道直线长度；FW为滑块负载，d为滑块中心距离，f为动力学摩擦系数。
根据公式可以看出，直线导轨力矩的计算涉及到很多因素，例如负载大小、轨道长度等，因此在实际计算中需要考虑多种因素的影响。
导轨的选型及计算.doc
导轨的选型及计算.doc导轨的选型及计算按结构特点和摩擦特性划分的导轨类型见表6-1[5],各类导轨的主要特点及应⽤列于表中。
6.1 初选导轨型号及估算导轨长度X ⽅向初选导轨型号为494012GGB 20B AL2P -? [6]具体数据见《机械设计⼿册》9-149 Y ⽅向初选导轨型号为4109022G G B20AAL 1-?P 导轨的运动条件为常温,平稳,⽆冲击和震动为何选⽤滚动直线导轨副：1）滚动直线导轨副动静摩擦⼒之差很⼩,摩擦阻⼒⼩,随动性极好。
有利于提⾼数控系统的响应速度和灵敏度。
驱动功率⼩,只相当普通机械的⼗分之⼀。
2）承载能⼒⼤,刚度⾼。
3）能实现⾼速直线运动,起瞬时速度⽐滑动导轨提⾼10倍。
4）采⽤滚动直线导轨副可简化设计,制造和装配⼯作,保证质量,缩短时间,降低成本。
导轨的长度：由于导轨长度影响⼯作台的⼯作精度和⾼度,⼀般可根据滑块导向部分的长度来确定导轨长度。
其公式为：L=H+S+△l-S1-S2由此公式估算出Lx=940mm,Ly=1090mm 其中L —导轨长度H —滑块的导向⾯长度 S —滑块⾏程△l —封闭⾼度调节量S1—滑块到上死点时,滑块露出导轨部分的长度 S2—滑块到下死点时,滑块露出导轨部分的长度6.2 计算滚动导轨副的距离额定寿命X ⽅向的导轨计算X ⽅向初选导轨型号为494012GGB 20B AL2P -?,查表9.3-73[1]得,这种导轨的额定动,静载荷分别为Ca=13.6kN,Coa=20.3kN 。
4个滑块的载荷按表9.3-48序号1的载荷计算式计算。
其中⼯作台的最⼤重量为:G=100×9.8=980NF1=F2=F3=F4=1/4（G1+F ）=250N1)滚动导轨的额定寿命计算公式[6]为：L=（f h f t fc fa Ca/ fwPc ）εK=27166km式中 L ——额定寿命（km ）； Ca ——额定动载荷（KN ）； P ——当量动载荷（KN ）；Fmax ——受⼒最⼤滑块所受的载荷（KN ）；Z ——导轨上的滑块数；ε——指数,当导轨体为滚珠时,ε=3；当为滚柱时ε=10/3； K ——额定寿命单位（KM ）,滚珠时,K=50KM ；滚柱时,K=100KM ； fh ——硬度系数；fh ――（滚道实际硬度（HRC ））。
线性导轨拉力计算公式
线性导轨拉力计算公式导轨是机械设备中常见的一种零部件，它通常用于支撑和引导机械运动部件，保证其在运动过程中的准确性和稳定性。
在一些需要精密控制的机械设备中，对导轨的拉力进行计算和控制是非常重要的。
本文将介绍线性导轨拉力的计算公式及其相关内容。
一、线性导轨的结构和作用。
线性导轨是一种用于支撑和引导机械运动部件的装置，其主要作用是使运动部件在运动过程中保持稳定和准确。
线性导轨通常由导轨本体、导向滑块和滚珠等部件组成，其结构简单而稳定，能够承受较大的轴向和径向负载。
在机械设备中，线性导轨通常用于数控机床、自动化生产线、激光切割机等设备中，其主要作用是支撑和引导工件夹具或刀具等运动部件，保证其在运动过程中的准确性和稳定性。
因此，对线性导轨的拉力进行计算和控制是非常重要的。
二、线性导轨拉力的计算公式。
线性导轨的拉力是指在导轨上施加的拉力，其大小直接影响着导轨的使用寿命和稳定性。
在进行线性导轨的设计和选择时，需要对其拉力进行计算，以确保其能够承受工作负载并保持稳定。
线性导轨的拉力计算公式如下：F = μ N。
其中，F为导轨的拉力，单位为牛顿（N）；μ为导轨和导向滑块之间的摩擦系数；N为导向滑块所受的载荷，单位为牛顿（N）。
根据上述公式，可以看出线性导轨的拉力与摩擦系数和载荷大小有关，当摩擦系数越大或者载荷越大时，导轨的拉力也会相应增大。
因此，在进行线性导轨的选择和设计时，需要对其所受的载荷和摩擦系数进行准确的计算和评估，以确保其能够满足工作要求。
三、线性导轨拉力的影响因素。
线性导轨的拉力受到多种因素的影响，主要包括载荷大小、摩擦系数、导轨长度和材料等。
下面将对这些影响因素进行详细介绍。
1. 载荷大小，导轨所受的载荷大小是影响其拉力的重要因素。
当导轨所受的载荷增大时，其拉力也会相应增大。
因此，在进行导轨的选择和设计时，需要对其所受的载荷进行准确的计算和评估，以确保其能够满足工作要求。
2. 摩擦系数，导轨和导向滑块之间的摩擦系数也是影响其拉力的重要因素。
直线导轨计算
直线导轨的特点及选用1、直线滚动导轨的特点直线滚动导轨在数控机床中有广泛的应用。
相对普通机床所用的滑动导轨而言，它有以下几方面的优点：1.1 定位精度高直线滚动导轨可使摩擦系数减小到滑动导轨的1/50。
由于动摩擦与静摩擦系数相差很小，运动灵活，可使驱动扭矩减少90%，因此，可将机床定位精度设定到超微米级。
1.2 降低机床造价并大幅度节约电力采用直线滚动导轨的机床由于摩擦阻力小，特别适用于反复进行起动、停止的往复运动，可使所需的动力源及动力传递机构小型化，减轻了重量，使机床所需电力降低90%，具有大幅度节能的效果。
1.3 可提高机床的运动速度直线滚动导轨由于摩擦阻力小，因此发热少，可实现机床的高速运动，提高机床的工作效率20～30%。
1.4 可长期维持机床的高精度对于滑动导轨面的流体润滑，由于油膜的浮动，产生的运动精度的误差是无法避免的。
在绝大多数情况下，流体润滑只限于边界区域，由金属接触而产生的直接摩擦是无法避免的，在这种摩擦中，大量的能量以摩擦损耗被浪费掉了。
与之相反，滚动接触由于摩擦耗能小．滚动面的摩擦损耗也相应减少，故能使直线滚动导轨系统长期处于高精度状态。
同时，由于使用润滑油也很少，大多数情况下只需脂润滑就足够了，这使得在机床的润滑系统设计及使用维护方面都变的非常容易了。
2、宜线滚动导轨的寿命在选用直线滚动导轨时，应对其本身的寿命进行初步验算。
当直线滚动导轨承受负荷并做滚动运动时，导轨面和滚动部分(钢珠或滚柱)就会不断地受到循环应力的作用，一旦达到临界值，滚动表面就会产生疲劳破损，在某些部位产生鱼鳞状剥离，这种现象称为表面剥落。
所谓直线滚动导轨的寿命，就是指导轨表面或滚动部分由于材料的滚动疲劳而发生表面剥落时为止总行走距离。
直线滚动导轨的寿命具有很大的分散性。
即使同批制造的产品，在同样运转条件下使用，其寿命也会有很大的差距。
因此，为了确定直线滚动导轨的寿命，一般使用额定寿命这一参数。
所谓额定寿命是指让—批同样的直线滚动导轨逐个地在相同的条件下运动，其中90%的总运行距离能达到不发生表面剥落。
直线导轨推力计算公式
直线导轨推力计算公式
直线导轨推力计算公式是指在机械设计中，计算直线导轨所需的推力大小的公式。
直线导轨是一种常见的机械传动元件，广泛应用于各种机械设备中，如数控机床、自动化生产线等。
在机械设计中，计算直线导轨所需的推力大小是非常重要的，因为它直接影响到机械设备的性能和使用寿命。
直线导轨推力计算公式的基本原理是根据牛顿第二定律，即F=ma，其中F表示力，m表示质量，a表示加速度。
在直线导轨中，质量可以看作是导轨上运动的物体的质量，加速度可以看作是导轨上物体的加速度。
因此，直线导轨所需的推力大小可以通过计算物体的质量和加速度来得到。
具体地说，直线导轨推力计算公式可以表示为：
F = m * a
其中，F表示直线导轨所需的推力大小，单位为牛顿（N）；m表示导轨上运动的物体的质量，单位为千克（kg）；a表示导轨上物体的加速度，单位为米每秒平方（m/s²）。
在实际应用中，直线导轨推力计算公式需要结合具体的机械设备和工作条件来进行计算。
例如，在数控机床中，需要根据工件的重量和加工速度来计算导轨所需的推力大小；在自动化生产线中，需要
考虑物料的重量和运动速度等因素来计算导轨所需的推力大小。
直线导轨推力计算公式是机械设计中非常重要的一部分，它可以帮助工程师准确地计算导轨所需的推力大小，从而保证机械设备的性能和使用寿命。
在实际应用中，需要根据具体的工作条件和机械设备来进行计算，以确保计算结果的准确性和可靠性。
直线导轨滚珠丝杆的传动效率计算公式【秘诀】
滚珠丝杆的传动效率高达85%~90%，滑动丝杆的传动效率大约是25%-50%之间驱动扭矩= 推力*丝杆导程/(2*3.14*丝杆效率)≈推力*丝杆导程/(2*2.669) 假设:丝杆效率=0.85≈推力*丝杆导程/5.338推力≈驱动扭矩*5.338/丝杆导程1、已经知道电机某个速度下的扭矩，推算能带动的负载滚珠丝杆1210(导程10mm),600rpm输出0.3Nm推力= 0.3 * 5.338/10 = 0.16 N水平推动：0.16*9.8/0.15 = 10kg 0.15摩擦系数垂直提升：0.16*9.8/0.5 = 3kg 0.5摩擦系数2、已知负载，推算需要多大扭矩输出滚珠丝杆1210(导程10mm),2kg负载需要的扭矩水平推力: 2kg*0.15/9.8 = 0.03N 0.15摩擦系数垂直推力: 2kg*0.5/9.8 = 0.1N 0.5摩擦系数水平扭矩：推力*丝杆导程/5.338 = 0.03*10/5.338 = 0.05Nm垂直扭矩：推力*丝杆导程/5.338 = 0.1*10/5.338 = 0.18Nm直线导轨摩擦系数理论上在0.01至0.02之间，但实际应用中由于安装平行度，为消除间隙采取的预紧，回珠器曲线失真（在高速时体现），内外滚道一致性等因素不可控性太强。
常常大于理论值很多。
建议按照0.15核算。
常见电机或者驱动器，只是给出一个启动力矩。
实际应用，是需要在设定的某些速度下是否能带动负载。
因此，准确电机+驱动的速度-扭矩曲线数据，在设计的时候极为重要。
1、低组装滑块微型直线导轨系列:RGN7C、RGN9C、RGN12C、RGN15CRGN7H、RGN9H、RGN12H、RGN15HRGW7C、RGW9C、RGW12C、RGW15CRGW7H、RGW9H、RGW12H、RGW15HRMN7C、RMN9C、RMN12C、RMN15CRMN7H、RMN9H、RMN12H、RMN15HRMW7C、RMW9C、RMW12C、RMW15CRMW7H、RMW9H、RMW12H、RMW15H2、高组装滑块直线导轨系列:RHW15CC、RHW20CC、RHW25CC、RHW30CC、RHW35CC、RHW45CC RHW20HC、RHW25HC、RHW30HC、RHW35HC、RHW45HCRHW20HA、RHW25HA、RHW30HA、RHW35HA、RHW45HARHH15CA、RHH20CA、RHH25CA、RHH30CA、RHH35CA、RHH45CA RHH15HA、RHH20HA、RHH25HA、RHH30HA、RHH35HA、RHH45HA3、低组装滑块直线导轨系列:REH15CA、REH20CA、REH25CA、REH30CAREH15SA、REH20SA、REH25SA、REH30SAREW15CA、REW20CA、REW25CA、REW30CAREW15CC、REW20CC、REW25CC、REW30CCREW15SA、REW20SA、REW25SA、REW30SA。
(完整)丝杆扭矩与推力关系
匀速运行，非精确计算可以套用以下公式：Ta=（Fa＊I）/（2＊3.14＊n1)式中Ta:驱动扭矩kgf.mm；Fa：轴向负载N（Fa=F+μmg， F：丝杠的轴向切削力N，μ：导向件的综合摩擦系数,m：移动物体重量（工作台+工件）kg，g：9。
8 )；I：丝杠导程mm;n1：进给丝杠的正效率。
计算举例:假设工况：水平使用，伺服电机直接驱动，2005滚珠丝杠传动，25滚珠直线导轨承重和导向,理想安装,垂直均匀负载1000kg，求电机功率：Fa=F+μmg，设切削力不考虑,设综合摩擦系数μ=0.01,得Fa=0。
01*1000＊9.8=98N；Ta=（Fa*I)/（2＊3.14＊n1)，设n1=0。
94,得Ta=9。
8＊5/5.9032≈当然咯，端部安装部分和滚珠丝杠螺母预压以及润滑不良会对系统产生静态扭矩，也称初始扭矩，实际选择是需要考虑的。
另外，导向件的摩擦系数不能单计理论值，比如采用滚珠导轨，多套装配后的总摩擦系数一定大于样本参数。
而且，该结果仅考虑驱动这个静止的负载，如果是机床工作台等设备，还要考虑各向切削力的影响.若考虑加速情况，较为详细的计算可以参考以下公式（个人整理修正的，希望业内朋友指点）：水平使用滚珠丝杠驱动扭矩及电机功率计算：实际驱动扭矩：T=（T1+T2）*eT：实际驱动扭矩;T1：等速时的扭矩；T2：加速时的扭矩;e：裕量系数。
等速时的驱动扭矩：T1=（Fa＊I）/（2＊3.14＊n1）T1:等速驱动扭矩kgf.mm；Fa：轴向负载N【Fa=F+μmg, F:丝杠的轴向切削力N，μ：导向件综合摩擦系数，m:移动物体重量(工作台+工件)kg,g:9.8 】；I:丝杠导程mm;n1:进给丝杠的正效率。
加速时的驱动扭矩：T2=T1+J＊WT2：加速时的驱动扭矩kgf.m；T1:等速时的驱动扭矩kgf。
m；J:对电机施加的惯性转矩kg。
m²【J=Jm+Jg1+(N1/N2)²＊［Jg2+Js+m（1/2*3。
导轨负载推力计算公式
导轨负载推力计算公式
摘要：
1.导轨负载推力计算的背景和重要性
2.导轨负载推力计算的公式
3.公式的适用范围和条件
4.公式的具体应用示例
5.结论
正文：
导轨负载推力计算公式是机械工程领域中一个非常重要的公式。
在机械设备的设计和使用过程中，对导轨负载推力的精确计算，可以保证设备的正常运行，避免因负载过大而导致的设备损坏，同时也可以为设备的维护和升级提供重要的参考数据。
导轨负载推力计算的公式为：F=μN
其中，F 代表导轨的负载推力，μ代表导轨的摩擦系数，N 代表导轨所承受的垂直载荷。
这个公式的适用范围主要是针对滑动导轨和滚动导轨的负载推力计算。
当然，这个公式的使用需要满足一定的条件，比如导轨的摩擦系数μ必须已知，垂直载荷N 也必须已知。
在实际应用中，我们可以通过具体的数值代入公式，计算出导轨的负载推力。
比如，如果一个滑动导轨的摩擦系数μ为0.1，垂直载荷N 为1000N，那么，通过公式计算，我们可以得出导轨的负载推力F 为100N。
导轨负载推力计算公式
导轨负载推力计算公式【原创版】目录1.导轨负载推力计算公式的概述2.导轨负载推力计算公式的推导过程3.导轨负载推力计算公式的应用实例4.导轨负载推力计算公式的优缺点分析正文一、导轨负载推力计算公式的概述导轨负载推力计算公式是用于计算导轨在承受负载时的推力的公式，该公式可以帮助工程师在设计导轨系统时，准确地评估导轨的负载能力和性能，以确保系统的稳定性和可靠性。
二、导轨负载推力计算公式的推导过程导轨负载推力计算公式的推导过程涉及到一些基本的物理原理和数学知识。
首先，我们需要了解导轨的负载能力与导轨的材料、尺寸、形状等因素有关。
其次，我们需要了解导轨在承受负载时，会产生一定的弹性变形，这个变形与负载的大小和导轨的刚度有关。
最后，我们还需要了解导轨的推力与导轨的负载能力和弹性变形有关。
基于以上理解，我们可以推导出导轨负载推力计算公式。
该公式通常包括以下几个参数：导轨的负载能力、导轨的弹性变形和导轨的刚度。
通过这些参数，我们可以计算出导轨在承受负载时的推力。
三、导轨负载推力计算公式的应用实例在实际应用中，导轨负载推力计算公式可以帮助工程师准确地评估导轨的负载能力和性能。
例如，如果我们要设计一个用于承受较大负载的导轨系统，我们可以通过计算得出需要使用具有较高负载能力和刚度的导轨，以确保系统的稳定性和可靠性。
四、导轨负载推力计算公式的优缺点分析导轨负载推力计算公式的优点在于，它可以帮助工程师准确地评估导轨的负载能力和性能，从而提高系统的稳定性和可靠性。
此外，该公式还可以为工程师提供一些有用的设计指导，例如选择具有合适负载能力和刚度的导轨。
然而，导轨负载推力计算公式也存在一些缺点。
例如，该公式的推导过程涉及到一些复杂的物理原理和数学知识，不易理解。
推力计算公式说明
推力计算公式说明
推力是指物体所受到的向一些方向施加的力。
在物理学中，推力可以
通过以下公式来计算：
F=m*a
其中，F表示推力，m表示物体的质量，a表示物体的加速度。
在实际应用中，推力计算公式可以有不同的变形形式，具体取决于所
涉及的情景和变量。
1.对于恒定推力的情况，加速度为常数，推力可以通过以下公式计算：
F=m*a
其中，F仍然表示推力，m表示物体的质量，a表示物体的加速度。
例如，当我们推动一辆汽车时，汽车的质量是已知的，而加速度可以
通过测量汽车运动的时间和距离来计算得出。
然后，我们可以使用上述公
式来计算汽车的推力。
2.对于不恒定推力的情况，加速度是一个变化的量，推力可以通过以
下公式计算：
F = d(mv)/dt
其中，d(mv)/dt表示物体动量的变化率，也可以理解为物体的质量
乘以加速度的变化率。
这个公式可以用于描述推力随时间变化的情况。
例如，在火箭发射过程中，推力是不断变化的，我们可以使用上述公
式来计算火箭在不同时间点的推力。
除了上述计算公式外，推力还可以通过其他物理定律或基本公式来计算，具体取决于所涉及的情景和问题。
总结起来，推力是物体受到的向一些方向施加的力，可以通过推力计算公式来计算。
公式的形式可以根据具体情况的不同而变化，例如恒定推力和不恒定推力情况下的推力计算公式。
无论是哪种情况，知道物体的质量和加速度都是计算推力的关键。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直线导轨推力计算公式
1. 引言
直线导轨作为工业自动化和精密机械加工领域的重要组成部分，
其性能直接关系到设备的精度和稳定性。
在直线导轨的设计与选型过
程中，推力计算是一个非常重要的环节。
本文将介绍直线导轨推力计
算的相关知识和公式。
2. 直线导轨推力计算公式的基本概念
推力是指垂直于直线导轨轴线方向的力，其大小与机械系统的质量、加速度、速度等因素紧密相关。
推力计算公式则是通过这些因素
的综合考虑，计算出机械系统中所需要的推力大小。
3. 直线导轨推力计算公式的一般表达式
直线导轨推力计算公式一般可表示为：
F = M × a + Ff + Fg
其中，F 表示所需的推力大小，单位为牛顿(N)；M 表示系统的质量，单位为千克(kg)；a 表示系统的加速度，单位为米/秒²(m/s²)；
Ff 表示系统摩擦力，单位为牛顿(N)；Fg 表示系统所受到的重力引力，单位为牛顿(N)。
4. 直线导轨推力计算公式的具体应用
在实际应用中，直线导轨的推力计算需要考虑到机械系统的具体
情况和使用要求。
以下是常见的直线导轨推力计算公式应用例子：
4.1 单轴直线导轨推力计算公式
当机械系统只有一个轴实现直线导轨运动时，可采用以下公式计
算所需的推力大小：
F = M × a + Fs + Fg
其中，Fs 表示直线导轨的滑动摩擦力，单位为牛顿(N)。
滑动摩
擦力可通过计算导轨与滑块直接的接触平面积以及材料的摩擦系数得出。
4.2 多轴直线导轨推力计算公式
当机械系统有多个轴进行直线导轨运动时，考虑到各轴之间的相
互影响，可采用以下公式计算所需的推力大小：
F = Σ(Mi × ai) + Fs + Fg
其中，Mi 表示各轴的质量，单位为千克(kg)；ai 表示各轴的加
速度，单位为米/秒²(m/s²)。
以上公式中，Fs 、Fg 的计算方法与单
轴直线导轨推力计算公式相同。
5. 直线导轨推力计算公式的注意事项
在直线导轨推力计算公式的应用过程中，需要注意以下几个问题：
5.1 相关参数的确定
确定直线导轨运动过程中涉及到的质量、加速度、速度、滑动摩擦力、重力引力等相关参数，保证推力计算结果的准确性。
5.2 材料的选择
选择适合机械系统要求的滑动材料和材料摩擦系数，保证直线导轨的良好性能和可靠性。
5.3 机械系统的结构设计
设计合理的机械系统结构，选择合适的直线导轨型号和规格，对于推力计算的精度和准确性具有重要的影响。
6. 结论
推力计算是直线导轨的设计和应用的重要环节之一，通过合理的推力计算公式的选择和应用，可提高机械系统的性能和可靠性。
在实际操作中，需要注意相关参数的确定、材料的选择以及机械系统的结构设计等方面，保证直线导轨的正常运行和稳定性。
