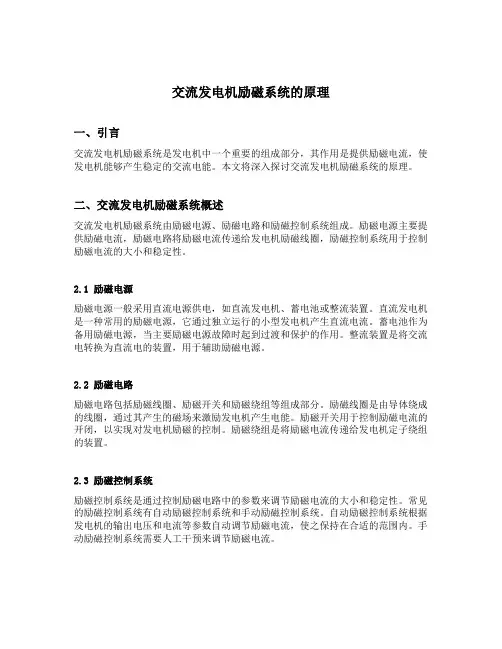

交流发电机励磁系统的原理
交流发电机励磁系统的原理一、引言交流发电机励磁系统是发电机中一个重要的组成部分，其作用是提供励磁电流，使发电机能够产生稳定的交流电能。
本文将深入探讨交流发电机励磁系统的原理。
二、交流发电机励磁系统概述交流发电机励磁系统由励磁电源、励磁电路和励磁控制系统组成。
励磁电源主要提供励磁电流，励磁电路将励磁电流传递给发电机励磁线圈，励磁控制系统用于控制励磁电流的大小和稳定性。
2.1 励磁电源励磁电源一般采用直流电源供电，如直流发电机、蓄电池或整流装置。
直流发电机是一种常用的励磁电源，它通过独立运行的小型发电机产生直流电流。
蓄电池作为备用励磁电源，当主要励磁电源故障时起到过渡和保护的作用。
整流装置是将交流电转换为直流电的装置，用于辅助励磁电源。
2.2 励磁电路励磁电路包括励磁线圈、励磁开关和励磁绕组等组成部分。
励磁线圈是由导体绕成的线圈，通过其产生的磁场来激励发电机产生电能。
励磁开关用于控制励磁电流的开闭，以实现对发电机励磁的控制。
励磁绕组是将励磁电流传递给发电机定子绕组的装置。
2.3 励磁控制系统励磁控制系统是通过控制励磁电路中的参数来调节励磁电流的大小和稳定性。
常见的励磁控制系统有自动励磁控制系统和手动励磁控制系统。
自动励磁控制系统根据发电机的输出电压和电流等参数自动调节励磁电流，使之保持在合适的范围内。
手动励磁控制系统需要人工干预来调节励磁电流。
三、交流发电机励磁系统原理交流发电机励磁系统的原理包括励磁电流的产生、流动和调节等方面。
3.1 励磁电流的产生励磁电流的产生是通过励磁电源产生的，一般是直流电流。
在直流发电机中，励磁电流由独立运行的小型发电机产生，其输出电流经过整流装置转换为直流电流。
在蓄电池作为励磁电源时，其直接提供直流电流。
励磁电流的大小取决于励磁电源的输出电压和电流。
3.2 励磁电流的流动励磁电流通过励磁线圈和励磁绕组流动，形成磁场激发发电机产生电能。
励磁线圈是发电机中的一个线圈，当励磁电流通过时，会产生磁场。
交流发电机励磁系统的原理
交流发电机励磁系统的原理交流发电机励磁系统的原理概述交流发电机是一种将机械能转化为电能的设备，它通过励磁系统来产生磁场，从而在转子上产生感应电动势，实现电能的转换。
本文将详细介绍交流发电机励磁系统的原理。
励磁系统的作用励磁系统是交流发电机中非常关键的一个部分，它的作用是提供足够强度和稳定性的磁场，使得转子上产生足够大的感应电动势。
励磁方式目前常见的两种交流发电机励磁方式为恒压调节和自励式调节。
1.恒压调节恒压调节是一种基于稳定输出电压进行调节的方法。
在这种方法中，通过对稳态输出端口进行监测和控制，使得输出端口所接受到的负载变化不会影响到输出端口上的电压。
具体而言，在恒压调节中，通过对外部直流源施加控制信号来控制整个系统中所需要维持在固定水平下运行所需求解出来的变量。
2.自励式调节自励式调节是一种基于自身产生磁场的方法。
在这种方法中，通过将发电机的输出电压分压后加以反馈，从而控制励磁电流的大小和方向。
具体而言，在自励式调节中，通过对发电机输出端口进行监测和控制，使得输出端口所接受到的负载变化不会影响到输出端口上的电压。
励磁系统的组成交流发电机励磁系统由励磁源、稳压器、励磁开关、测量仪表等组成。
1.励磁源励磁源是交流发电机中提供直流电源的设备。
常见的直流电源有蓄电池、整流器等。
2.稳压器稳压器是用来控制直流电源输出电压稳定在设定值附近的设备。
常见的稳压器有晶闸管稳压器、气体放电管稳压器等。
3.励磁开关励磁开关是用来控制励磁回路通断的设备。
常见的励磁开关有晶闸管开关、继电器等。
4.测量仪表测量仪表是用来对各种电量进行测量和监控的设备。
常见的测量仪表有电压表、电流表、功率计等。
励磁系统的工作原理交流发电机励磁系统的工作原理可以分为两个阶段：启动阶段和稳态阶段。
1.启动阶段在启动阶段，交流发电机需要通过外部直流源或蓄电池提供足够的励磁电流，使得转子上产生足够大的磁场，从而产生感应电动势。
在这个过程中，励磁开关处于闭合状态，直流源输出一定大小的直流电源给稳压器进行稳压处理，并将输出信号传递给励磁开关。
发电机励磁系统原理
维持发电机端电压恒定
01
通过自动调节励磁电流，使发电机在负载变化时保持端电压稳
定。
实现并列运行发电机间的无功功率分配
02
根据各发电机的无功功率需求，合理分配励磁电流，实现无功
功率的均衡分配。
提高电力系统的稳定性
03
通过快速、准确的励磁调节，提高电力系统的静态稳定性和暂
态稳定性。
控制策略选择与优化方法
维护保养
为每台发电机励磁系统建立档案 ，记录其运行和维护情况，为故 障分析和预防性维护提供依据。
05
励磁系统性能评估与测试 方法
性能评估指标体系构建
稳定性指标
衡量励磁系统在扰动下的稳定性，包括静态稳定 性和动态稳定性。
响应性指标
评价励磁系统对发电机运行状态变化的响应速度 和准确性。
经济性指标
考虑励磁系统运行过程中的能耗、维护成本等经 济因素。
面临的挑战和解决方案探讨
挑战
数字化励磁技术的发展面临着电磁干扰、硬件可靠性、软件安全性等方面的挑战。
解决方案
通过优化电磁兼容设计、提高硬件制造工艺、加强软件安全防护等措施，解决数字化励磁技术发展中的难题。
未来发展趋势预测
高效化
随着电力电子技术的发展，未来励磁系统将更加高效，能 够降低能耗，提高发电效率。
过励限制
通过调整励磁电流的大小，限制发电机的过励程度，防止因过励而损坏发电机 。具体实现方式包括设置过励保护定值、采用自动励磁调节器等。
欠励限制
当发电机励磁电流不足时，采取相应措施增加励磁电流，以保证发电机的正常 运行。具体实现方式包括设置欠励保护定值、采用备用励磁系统等。
故障诊断技术原理及应用案例
组成部分
励磁系统的作用及工作原理
励磁系统的作用及工作原理励磁系统是指一种用来激发发电机、电动机、变压器等电力设备的系统，它能够提供必要的电能，将这些设备变成发电或运转时所需要的电磁设备。
励磁系统的作用是通过在电力设备中激发电流来产生磁场，从而实现电能的转换和传输。
本文将从励磁系统的作用和工作原理两个方面来详细阐述。
一、励磁系统的作用1. 产生磁场：励磁系统的主要作用是产生磁场，这个磁场能够影响发电机、电动机和变压器等设备的性能。
在发电机中，励磁系统能够生成必要的磁场，从而引起转子产生旋转运动；在电动机中，通过励磁系统产生的磁场，可以驱动机械装置实现动力传递；在变压器中，励磁系统可以调节磁场大小，实现电压的升降。
励磁系统通过产生磁场来实现电能的转换和传输。
2. 维持稳定运行：励磁系统还能够维持电力设备的稳定运行。
在发电机中，通过调节励磁系统中的激励电流，可以保持发电机输出电压的稳定性，避免电压的波动对电网造成影响；在电动机中，励磁系统能够控制电动机的起动和工作过程，确保电动机在正常运行范围内。
3. 调节功率特性：励磁系统还可以调节电力设备的功率特性，使其在不同负载下能够有不同的输出表现。
这样可以适应不同的工作环境和负载要求，提高设备的工作效率和稳定性。
二、励磁系统的工作原理1. 电磁感应原理：励磁系统的工作原理是基于电磁感应原理的。
当通过励磁系统的线圈中通入激励电流时，就会在线圈周围产生磁场。
这个磁场会对设备中的铁芯或导体产生感应，从而产生感应电动势。
通过调节激励电流的大小和方向，可以控制磁场的强弱和方向，从而实现对设备的控制。
2. 动态反馈控制：励磁系统中通常采用动态反馈控制技术，通过检测设备的运行状态和输出电压等参数，再将这些信息反馈给励磁系统，实现对激励电流的实时调节。
这样可以使电力设备在不同运行状态下始终保持稳定的输出性能。
3. 控制器与调节器：励磁系统中还包括控制器和调节器等设备，用来对激励电流进行调节和控制。
通过这些设备，可以实现对励磁系统的自动化控制和调节，使其能够适应不同的工况和负载要求。
图解发电机励磁原理共4文档
可根据发电机负载的变化自动调节励磁电流，保持发电机输出电 压的稳定。
直流发电机励磁特点分析
励磁方式多样
直流发电机可采用他励、并励、 串励和复励等多种励磁方式，可
根据实际需求选择。
磁场可控性强
通过调节励磁电流的大小和方向， 可以灵活控制发电机的磁场强度 和方向。
输出特性稳定
在负载变化时，通过自动调节励 磁电流可以保持发电机输出电压 和电流的稳定。
作用
励磁系统的主要作用是维持发电机端电压在给定水平，同时控制并列运行各发 电机间无功功率的合理分配，以满足电力系统正常运行和发电机安全运行的要 求。
励磁系统组成部分
励磁功率单元
向同步发电机转子提供直流励磁电流，主要包括交流励磁机、整流器 等部分。
励磁调节器
根据发电机端电压、无功功率等信号，自动调节励磁功率单元输出的 励磁电流，以维持发电机端电压稳定并控制无功功率分配。
经验总结
总结故障排除过程中的经验教训，完 善维护流程，提高设备维护水平。
THANKS
感谢您的观看
对比法
将故障设备与正常设备进行对比， 分析差异，找出故障原因。
03
02
测量法
使用万用表、示波器等工具测量电 路参数，判断故障点。
替换法
用正常元件替换疑似故障元件，观 察设备是否恢复正常。
04
预防性维护策略制定
定期检查
制定详细的检查计划，对发电机励磁系统进行定期检查。
清洁保养
保持设备清洁，定期清理灰尘和杂物，确保散热良好。
紧固接线
检查所有接线端子是否松动，及时紧固。
预防性试验
定期进行预防性试验，检测设备的绝缘性能、电气性能等。
故障排除后性能恢复验证
发电机的励磁方法及工作原理
.发电机的励磁方法及工作原理同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。
根据励磁电流的供给方式,凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的,则称为自励发电机。
一、发电机获得励磁电流的几种方式1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机,励磁机一般与发电机同轴,发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用.2、交流励磁机供电的励磁方式代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流.交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度,交流励磁机通常采用100-—200HZ的中频发电机，而交流副励磁机则采用400—-500HZ的中频发电机.这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此,它没有电刷，滑环等转动接触部件,具有工作可靠，结构简单，制造工艺方便等优点.缺点是噪音较大，交流电势的谐波分量也较大。
3、无励磁机的励磁方式：在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁.自励式静止励磁可分为自并励和自复励两种方式。
自并励方式它通过接在发电机出口的整流变压器取得励磁电流,经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点.自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器。
2024版图解发电机励磁原理
高可靠性设计
提高发电机励磁系统的可靠性是未 来的重要发展方向，通过采用冗余 设计、故障预测与健康管理等技术
手段降低系统故障率。
绿色环保
随着环保意识的提高，未来发电机 励磁系统将更加注重绿色环保，采 用低能耗、低污染的材料和技术，
降低系统对环境的影响。
对未来学习和工作的建议
深入学习专业知识
继续深入学习电力电子、控制理 论等相关专业知识，为从事发电 机励磁相关领域的工作打下坚实
案例分析：某大型水电站励磁调节器设计
• 设计背景：某大型水电站采用水轮发电机组，装机容量大、运行工况复杂，对励磁调节器性能要求高。 • 设计目标：设计一款高性能、高可靠性的励磁调节器，满足水电站运行要求。 • 设计方案：采用基于DSP的数字式励磁调节器设计方案，实现快速、精确的电压调节和功率分配功能；同时采
基础。
关注前沿技术动态
关注发电机励磁技术的最新发展 动态，了解新技术、新方法的应 用情况，不断提升自己的专业素 养。
加强实践动手能力
通过参与实验、项目等方式加强 实践动手能力，培养解决实际问 题的能力。
拓展跨学科知识
学习与发电机励磁相关的跨学科 知识，如电力系统分析、电机学 等，提升综合分析和解决问题的
如失磁、励磁不稳、励磁过流等故障，通过 案例分析学习相应的处理方法和预防措施。
发电机励磁技术发展趋势预测
数字化与智能化
随着电力电子技术和控制理论的发 展，未来发电机励磁系统将更加数 字化和智能化，实现更精确的控制 和优化。
多功能集成化
为满足不同应用场景的需求，发电 机励磁系统将向多功能集成化方向 发展，如集成无功补偿、谐波治理 等功能。
提高发电机并列运行的稳定性。
功能
发电机自并励励磁工作原理
发电机自并励励磁工作原理
发电机自并励是指在发电机运行中，通过一定的方法来使发电机的励磁电路自动加上一定的电势，从而使发电机正常运行。
这种方法大大提高了发电机的效率和稳定性，是现代发电行业不可或缺的技术手段。
发电机自并励的工作原理主要是通过发电机中的励磁线圈和旋
转的磁场相互作用来产生电势，从而激励发电机中的电流。
当发电机刚开始运转时，由于没有外部电源的支持，励磁线圈中的电流很小，无法产生足够的磁场来刺激发电机电路中的电流。
此时，需要通过一些方法来产生第一段电流，从而使发电机自动励磁。
一种常见的方法是使用发电机中的残留磁场来产生电势。
当发电机刚开始运转时，磁极上还存在一定的磁场，这个磁场会随着转子的旋转逐渐减小，但并不会完全消失。
此时，如果将励磁线圈接入发电机电路中，就会在励磁线圈中产生一个磁场，这个磁场的方向和残留磁场相反，从而产生了电势。
这个电势可以激励发电机中的电流，使得励磁线圈和发电机电路中的电流逐渐增加，最终达到稳定状态。
另一种方法是使用电源产生起动电流。
在发电机运行之前，可以通过外部电源将直流电流加入励磁线圈中，从而产生一个足够强的磁场，使得发电机电路中的电流开始流动，进而激励发电机的运转。
在发电机达到稳态之后，可以将外部电源断开，发电机会自动维持励磁电流的稳定。
总之，发电机自并励是通过不同的方法来激励发电机电路中的电
流，从而实现发电机的自动励磁。
这种技术可以提高发电机的效率和稳定性，是现代发电行业的重要技术手段之一。
发电机的励磁方式及工作原理
.发电机的励磁方式及工作原理同步发电机为了实现能量的转换，需要有一个直流磁场而产生那个磁场的直流电流，称为发电机的励磁电流。
依照励磁电流的供给方式，凡是从其它电源取得励磁电流的发电机，称为他励发电机，从发电机本身取得励磁电源的，则称为自励发电机。
一、发电机取得励磁电流的几种方式一、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一样与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机取得直流电流。
这种励磁方式具有励磁电流独立，工作比较靠得住和减少自用电消耗量等优势，是过去几十年间发电机要紧励磁方式，具有较成熟的运行体会。
缺点是励磁调剂速度较慢，保护工作量大，故在10MW以上的机组中很少采纳。
二、交流励磁机供电的励磁方式代大容量发电机有的采纳交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，现在，发电机的励磁方式属他励磁方式，又由于采纳静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。
交流副励磁性能够是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调剂速度，交流励磁机通常采纳100——200HZ的中频发电机，而交流副励磁机则采纳400——500HZ的中频发电机。
这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作靠得住，结构简单，制造工艺方便等优势。
缺点是噪音较大，交流电势的谐波分量也较大。
3、无励磁机的励磁方式：在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。
自励式静止励磁可分为自并励和自复励两种方式。
自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和保护工作量少等优势。
励磁系统原理
发电机励磁系统原理一.励磁系统1.励磁系统基本原理同步发电机励磁电源一般采用直流电，励磁系统的作用主要就是供给发电机转子绕组的直流电源。
同步发电机励磁系统一般由励磁功率单元和励磁调节器两部分组成。
励磁功率单元包括整流装置及其交流电源，它向发电机的励磁绕组提供直流励磁功率；励磁调节器，感受发电机电压及运行工况的变化，自动地调节励磁功率单元输出励磁电流的大小，以满足系统运行要求。
整个励磁自动控制系统是由励磁调节器、励磁功率单元和发电机构成的一个反馈控制系统。
励磁系统大致可分为直流励磁机励磁系统和交流励磁机励磁系统以及自并励励磁(静止半导体励磁)系统。
2.励磁系统的任务1). 正常运行条件下，供给发电机励磁电流。
2). 根据发电机所带负荷的情况调整励磁电流，维持发电机机端电压。
3). 使并列运行的各同步发电机所带的无功功率得到稳定而合理的分配。
4). 增加并网运行发电机的阻尼转矩，以提高电力系统动态稳定性及输电线路的有功传输能力。
5). 电力系统发生短路故障造成发电机机端电压严重下降时，强行励磁，将励磁电压迅速提升到足够的顶值，以提高系统的暂态稳定性。
6). 发电机突然解列、甩负荷时，强行减磁，将励磁电流迅速降到安全值，以防止发电机电压过高。
7). 发电机内部发生短路故障时，快速灭磁，将励磁电流迅速减到零值，经减小故障损坏程度。
8). 不同的运行工况下，根据要求对发电机实行过励限制和欠励限制，以保证发电机机组的安全稳定运行。
3.励磁系统的励磁方式.1).直流励磁机励磁系统直流励磁机是用于供给发电机励磁的直流发电机，过去机组容量不大，采用由直流发电机组成的励磁系统，励磁机与发电机同轴旋转，由于直流励磁机具有电刷和整流子等接触部件，需定期更换电刷和换向器，特别是当其容量随发电机容量而增大时换向问题很难解决，一般只在单机容量100MW以下的机组上采用。
直流励磁机通常采用自并励式，是利用励磁机电枢旋转切割剩磁来实现建压的，电枢绕组内的电势电流是交变的，借助换向装置将电枢内的交流电变成直流电。
发电机励磁系统原理
发电机励磁系统原理
发电机的励磁系统是指用来激励电磁铁产生磁场的装置。
励磁系统的原理是通过外部直流电源对电磁铁进行电流供给，使其产生磁场。
在发电机的励磁系统中，有三种常见的励磁方式：直接励磁、直流励磁和交流励磁。
直接励磁是指直接将励磁电流来自发电机的一个分支。
这种方式简单、容易实现，但在应对大功率发电机时，励磁电流较大，会对发电机本身产生较大压力。
直流励磁是将外部直流电源的电流通过整流装置变为直流电源，然后再供给到发电机的励磁设备。
这种方式比直接励磁更加灵活，能够适应不同功率的发电机，并且可以稳定控制励磁电流。
交流励磁是将外部交流电源的电流通过变压器降压，然后再通过整流装置变为直流电源供给到发电机的励磁设备。
这种方式可以根据需要调整变压器的输出电压来控制励磁电流，从而实现对发电机输出电压的调节。
总的来说，发电机的励磁系统通过对电磁铁供给电流，产生一定强度和方向的磁场，进而实现对发电机的励磁，调整发电机的输出电压。
不同的励磁方式具有不同的特点和适用范围，可以根据实际需求进行选择和调节。
发电机的励磁方法及工作原理
.发电机的励磁方法及工作原理同步发电机为了实现能量的转换,需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。
根据励磁电流的供给方式,凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。
一、发电机获得励磁电流的几种方式1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴,发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立,工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式,具有较成熟的运行经验。
缺点是励磁调节速度较慢,维护工作量大，故在10MW以上的机组中很少采用.2、交流励磁机供电的励磁方式代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁,此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置,故又称为他励静止励磁,交流副励磁机提供励磁电流。
交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度，交流励磁机通常采用100——200HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。
这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内,转子只有齿与槽而没有绕组,像个齿轮,因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点.缺点是噪音较大，交流电势的谐波分量也较大。
3、无励磁机的励磁方式：在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。
自励式静止励磁可分为自并励和自复励两种方式.自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点.自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器.这种互感器的作用是在发生短路时，给发电机提供较大的励磁电流，以弥补整流变压器输出的不足。
发电机励磁原理
发电机励磁原理发电机励磁原理励磁机的作⽤:发电机原理为永磁极随转⼦旋转，产⽣交流电，交流电⼀部分作为AER的电源，⼀部分通过逆变器整流成直流为转⼦建⽴磁场。
通过调节导通⾓可以改变发电机的端电压（空载时）进⽽实现并⽹，在并⽹时调节向电⽹的⽆功输出。
⼯作原理:众所周知，同步发电机要⽤直流电流励磁。
在以往的他励式同步发电机中，其直流电流是有附设的直流励磁机供给。
直流励磁机是⼀种带机械换向器的旋转电枢式交流发电机。
其多相闭合电枢绕组切割定⼦磁场产⽣了多相交流电，由于机械换向器和电刷组成的整流系统的整流作⽤，在电刷上获得了直流电，再通过另⼀套电刷，滑块系统将获得的直流输送到同步发电机的转⼦，励磁绕组去励磁，因此直流励磁机的换向器原则上是⼀个整流器，显然可以⽤⼀组硅⼆极管取代，⽽功率半导体器件的发展提供了这个条件。
将半导体元件与发电机的轴固结在⼀起转动，则可取消换向器、滑块等滑动接触部分、利⽤⼆极管换成直流电流。
直流送给转⼦励磁、绕组励磁。
这就是⽆刷系统。
下⾯我们以典型的⼏种不同发电机励磁系统，介绍它的⼯作原理。
⼀、相复励励磁原理由线形电抗器DK把电枢绕组抽头电压移相约90°、和电流互感器LH提供的电压⼏何叠加，经过桥式整流器ZL整流，供给发电机励磁绕组。
负载时由电流互感器LH供给所需的复励电流，进⾏电流补偿，由线形电抗器DK移相进⾏相位补偿。
⼆、三次谐波原理对⼀般发电机来源，我们需要的是⼯频正弦波，称为基波，⽐基波⾼的正弦波都称为谐波、其中三次谐波的含量最⼤，在谐波发电机定⼦槽中，安放有主绕组和谐波励磁绕组（s1、s2），⽽这个绕组之间没有电的联系。
谐波绕组将绕组中150HZ谐波感应出来，经过ZL桥式整流器整流，送到主发电机转⼦绕组LE 中进⾏励磁。
三、可控硅直接励磁原理可控硅直接励磁是采⽤可控硅整流器直接将发电机输出的任⼀相⼀部分能量，经整流后送⼊励磁绕组去的励磁⽅式，它是由⾃动电压调节器（AVR），控制可控硅的导通⾓来调节励磁电流⼤⼩⽽维持发电机端电压的稳定。
发电机的励磁系统原理
发电机的励磁系统原理
发电机的励磁系统是指用来产生磁场，从而激励转子产生电流的系统。
励磁系统一般由励磁电源和励磁绕组组成。
励磁电源可以是恒压直流电源或交流电源。
恒压直流电源通过整流、滤波和稳压等电路，将交流电源转换为稳定的直流电源。
交流电源则直接提供交流电。
励磁电源的作用是为励磁绕组提供所需电能。
励磁绕组位于发电机的定子或转子上，通常由线圈组成。
当励磁电流通过励磁绕组时，会在绕组周围产生磁场。
这个磁场会穿过转子，引起转子磁极的磁化，进而在转子上产生感应电动势。
由于转子与定子之间存在旋转差，这个感应电动势就会导致转子产生电流。
这个电流被称为励磁电流。
励磁电流在转子中形成闭合回路，并沿着导电材料的路径流动。
由于转子是通过电导的材料制成的，所以励磁电流的流动会产生自身的磁场。
这个磁场与励磁绕组产生的磁场叠加，从而增强转子上的磁场。
增强后的磁场会进一步传递到定子上，因为定子是和转子之间存在旋转差的。
在定子上，转子的磁场会产生感应电动势，并导致定子上产生电流。
这个产生的电流就是发电机输出的电流。
因此，励磁系统的原理是通过励磁电源为励磁绕组提供电能，生成磁场。
这个磁场通过转子和定子之间的相互作用，最终导致发电机输出电流。
发电机的励磁方法及工作原理
.发电机的励磁方法及工作原理同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电流。
根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身获得励磁电源的，则称为自励发电机。
一、发电机获得励磁电流的几种方式1、直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。
这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十年间发电机主要励磁方式，具有较成熟的运行经验。
缺点是励磁调节速度较慢，维护工作量大，故在10MW以上的机组中很少采用。
2、交流励磁机供电的励磁方式代大容量发电机有的采用交流励磁机提供励磁电流。
交流励磁机也装在发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式，又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流。
交流副励磁机可以是永磁机或是具有自励恒压装置的交流发电机。
为了提高励磁调节速度，交流励磁机通常采用100——200HZ的中频发电机，而交流副励磁机则采用400——500HZ的中频发电机。
这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触部件，具有工作可靠，结构简单，制造工艺方便等优点。
缺点是噪音较大，交流电势的谐波分量也较大。
3、无励磁机的励磁方式：在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称自励式静止励磁。
自励式静止励磁可分为自并励和自复励两种方式。
自并励方式它通过接在发电机出口的整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护工作量少等优点。
发电机励磁的工作原理
发电机励磁的工作原理
发电机励磁是指给发电机的励磁线圈通以直流电流，使其在发电机转子旋转时产生磁场，从而使发电机能够产生电能。
发电机励磁的工作原理基于电磁感应定律和电动势的产生。
当励磁线圈通以直流电流时，通过励磁线圈形成的磁场将沿着转子旋转的磁场线束扭曲。
由于转子上绕有导电线圈，当磁场与导线交叉时，将会产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与导线与磁场之间的夹角以及磁通量的变化率成正比。
因此，当旋转的磁场线束被扭曲时，感应电动势也随之改变。
这个感应电动势将产生在励磁线圈上，并通过励磁线圈到发电机的转子和定子线圈。
励磁线圈上产生的感应电动势将导致电流流过励磁线圈，进一步增强该线圈产生的磁场。
这种反馈过程称为自激励。
通过调整励磁电流的大小和方向，可以控制发电机产生的磁场强度，从而实现对发电机输出电压的调节。
总结来说，发电机励磁的工作原理是通过通电的励磁线圈产生磁场，与旋转的磁场线束相互作用，进而产生感应电动势。
这个感应电动势通过励磁线圈和发电机内部的线圈传递，并通过调整励磁电流的大小和方向来控制发电机的输出电压。
图解发电机励磁原理
同轴
自动励磁调节器
开关式励磁调节器的优点是： 结构紧凑，体积小，且励磁电 源可靠，不受电力系统电压波 动的影响。另外，不存在可控 整流桥的触发同步问题，控制 简便，运行可靠性高。
交流励磁机系统（三机它励） 交流励磁机系统（三机它励）
同轴
组成：交流主励磁机（ACL）和交流副励磁机（ACFL）都与发电机同 交流主励磁机（ACL）和交流副励磁机（ACFL）都与发电机同
Ud=1.35U2cosa I2＝0.816Id I2＝
三相全控桥实际电路波形
因电感引起换弧角γ 因电感引起换弧角γ 带来的过电压尖峰， 逆变颠覆 实际电路器件介绍： 快熔、阻容、分流器、 表记、均流、开关、 脉冲变等
同步发电机励磁的作用
1. 从发电厂角度学习励磁（励磁技术初级）
调节发电机电压（空载） 调节发电机无功功率（负载） 多台发电机无功功率分配（调差） 安全可靠运行（关键） 2. 从电力系统角度研究励磁（励磁技术高级） 提高系统的静态稳定性（小扰动稳定） 提高系统的动态稳定性（小扰动失稳） 提高系统的暂态稳定性（大扰动稳定）
电力系统励磁控制发展过程： 电力系统励磁控制发展过程：
PID 控制； 控制； PSS 控制 线性最优控制LO－ 线性最优控制 －PSS （Linear Optimal Control） ） 非线性最优控制NO－PSS （Nonlinear Optimal Control） － 非线性最优控制 ） 非线性鲁棒控制NR－ 非线性鲁棒控制 －PSS （Nonlinear Robust Control） ）
E=4.44fNΦ
4.44:有效值系数 F:励磁条件与影响 N:机端电压影响 Φ:与励磁电流关系
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机励磁系统工作原理
发电机励磁系统工作原理是通过在发电机的励磁线圈中通电产生电磁场，从而激发转子磁极上的磁场，进而导致转子磁极和定子磁极之间的磁场相互作用，产生电磁感应，最终实现电能的转换和发电。
具体过程如下：
1. 发电机的励磁线圈通电：励磁线圈被连接到直流电源上，通电后产生电流，从而在励磁线圈内形成电磁场。
2. 电磁场激发转子磁极：产生的电磁场经过磁路作用，激发转子磁极上的磁场。
3. 转子磁场与定子磁场交互作用：转子磁场和定子磁场之间相互作用，引发电磁感应现象。
4. 电磁感应产生交流电：由于转子磁场和定子磁场的相互作用，导致定子线圈中产生交流电流。
5. 交流电输出：产生的交流电经过定子线圈的接触器或整流器等装置，进行调整和控制后输出为电能。
总之，发电机励磁系统工作原理是通过励磁线圈通电产生电磁场，激发转子磁极上的磁场，并与定子磁场相互作用产生电磁感应，从而实现电能的转换和发电。
