apf有源滤波器工作原理(一)
apf有源滤波器工作原理(一)APF有源滤波器工作原理什么是APF有源滤波器？有源滤波器（Active Filter）是一种基于放大器和电流源构成的电子滤波器。
它能够通过放大器的增益和电流源的控制来实现滤波器的频率响应，具有灵活性强、频率可调性好等特点。
APF（Active Power Filter）有源滤波器是一种用于消除电力系统中谐波和电力质量问题的滤波器。
APF有源滤波器的工作原理APF有源滤波器的工作原理可以简单分为三个步骤：采样、补偿和输出。
1. 采样APF有源滤波器首先要对电力系统中的谐波进行采样，通过采样电压和电流信号，得到系统中各次谐波的幅值和相位信息。
2. 补偿根据采样得到的谐波幅值和相位信息，APF有源滤波器利用放大器和电流源来生成同频但反向的谐波信号，即补偿信号。
补偿信号与系统中的谐波信号进行叠加后，能够互相抵消，从而达到消除谐波的目的。
3. 输出通过补偿信号的叠加，APF有源滤波器将消除谐波后的电压和电流信号输出到电力系统中，以实现对谐波的有效补偿并提高电力质量。
APF有源滤波器的应用APF有源滤波器在电力系统中的应用非常广泛。
其主要应用包括：1.谐波消除：APF有源滤波器能够消除电力系统中的谐波，提高电力质量，减少对其他设备的干扰。
2.无功补偿：APF有源滤波器可以通过控制其输出电流的相位和幅值来实现对无功功率的补偿。
3.功率因数校正：APF有源滤波器能够通过调整其输出电流的相位和幅值来改善电力系统的功率因数。
总结通过对APF有源滤波器的工作原理的理解，我们可以看到它是一种非常重要的电子滤波器，能够在电力系统中发挥多种作用。
通过采样、补偿和输出三个步骤，APF有源滤波器实现了对电力系统中的谐波的消除，提高了电力质量，并且可以应用于无功补偿和功率因数校正等方面。
APF有源滤波器的应用前景广阔，对于电力系统的稳定运行和电力质量的提升有重要作用。
APF有源滤波器的特点APF有源滤波器相比传统的被动滤波器具有一些明显的特点：•频率可调性：APF有源滤波器可以通过调整放大器的增益和电流源的控制参数来实现频率的调整，适应不同频率的谐波补偿需求。
有源滤波原理
有源滤波原理
有源滤波器是一种电子滤波器，它由电路中的主动元件（如晶体管、集成电路等）产生，可以对信号进行滤波处理，以实现特定的滤波效果。
有源滤波器通常由无源元件（如电阻、电容、电感等）和运算放大器构成，具有电路简单、体积小、重量轻、成本低等优点。
有源滤波器的原理是利用电子元件的特性对信号进行滤波处理。
在有源滤波器中，运算放大器是最关键的元件之一，它能够对信号进行放大、缓冲、调整阻抗等处理，从而实现滤波效果。
根据滤波器的类型不同，运算放大器和其他元件的连接方式也会有所不同。
有源滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器四种类型。
低通滤波器允许通过低频信号，抑制高频信号；高通滤波器允许通过高频信号，抑制低频信号；带通滤波器允许通过一定频段的信号，抑制其他频段的信号；带阻滤波器允许通过一定频段的信号，抑制特定频段的信号。
有源滤波器的应用非常广泛，可以用于音频处理、通信、仪器仪表、电力电子等领域。
在音频处理中，有源滤波器可以用于音响系统的音调控制、噪声抑制等；在通信中，有源滤波器可以用于调制解调、信道滤波等；在仪器仪表中，有源滤波器可以用于信号调理、数据采集等；在电力电子中，有源滤波器可以用于电力系统的谐波抑制、无功补偿等。
电力有源滤波器原理
电力有源滤波器原理
电力有源滤波器是一种用于滤除电力系统中谐波和干扰信号的装置。
其原理是利用有源元件（如放大器）对输入电流或电压信号进行放大和处理，通过控制输出信号与输入信号之间的相位和幅值关系，实现对特定频率范围内的信号进行滤波。
电力有源滤波器的工作原理类似于定频滤波器，但与传统被动滤波器不同，电力有源滤波器的输出信号是由被动元件和有源元件共同作用产生的。
这些有源元件通常被用作放大器，并且能够向输入电路中注入一定的功率。
在滤波过程中，电力有源滤波器通常根据输入信号的频率变化来调整放大倍数，以实现对特定频率的抑制和衰减。
当输入信号中包含谐波或干扰信号时，滤波器会将其放大，然后通过反馈机制将放大的信号与输入信号相减，以实现对谐波和干扰信号的滤除。
电力有源滤波器的优点是可以根据实际需求进行调整和优化，以适应电力系统中不同频率范围的谐波和干扰信号滤除。
此外，有源滤波器还可以提供较高的功率处理能力，更好地应对电力系统中的大电流负载。
总之，电力有源滤波器利用有源元件进行信号放大和处理，通过控制输出信号与输入信号之间的相位和幅值关系，实现对特定频率范围内的信号进行滤波和滤除。
它在电力系统中具有广泛应用，可以有效提高系统的工作稳定性和可靠性。

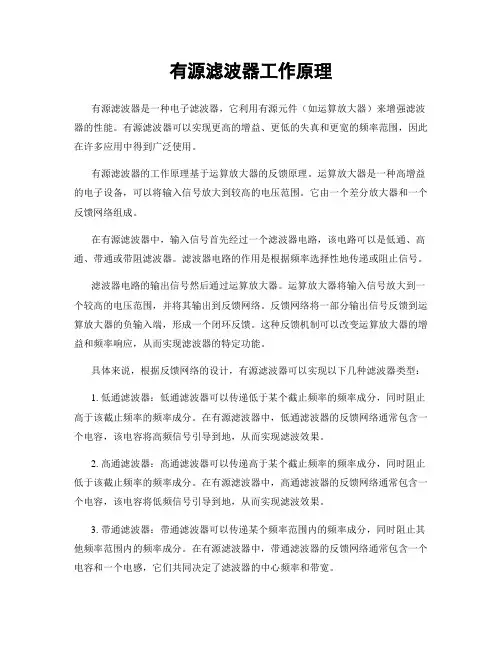

有源滤波器工作原理
