振动筛结构组成
振动筛操作说明
振动筛操作说明【振动筛操作说明】操作说明一：振动筛的结构与组成振动筛由进料口、出料口、振动发生器、筛体以及支架等部分组成。
其中，进料口用于投入被筛物料，出料口用于收集通过筛网的物料。
振动发生器能够产生一定的振动频率和振幅，传递给筛体以实现筛分功能。
操作说明二：设备运行前的准备工作1. 检查设备是否处于正常工作状态，是否有异常声音或震动。
2. 检查筛网的状况，确保其没有损坏或堵塞。
3. 检查振动发生器的电源连接是否稳固。
操作说明三：启动振动筛1. 打开振动筛的电源开关，确保电源接通。
2. 调节振动发生器的工作频率和振幅，根据筛选物料的特性进行设置。
3. 带动电机通过皮带驱动振动发生器，产生振动力。
操作说明四：进行筛分操作1. 将待筛物料均匀地投入进料口，避免过量或不均匀的投料。
2. 根据需要，可以根据物料的特性选择相应的筛网规格。
3. 振动筛开始工作后，物料会在振动力的作用下向前移动，较大颗粒物料被阻挡在筛网上，而较小颗粒的物料则通过筛网。
4. 筛分过程中可以根据需要调整振动力的频率和振幅。
操作说明五：维护与清洁1. 每天工作结束后，应关闭振动筛的电源开关。
2. 清理筛网上的堵塞物料，确保筛孔通畅。
3. 定期检查振动发生器的工作状态，如发现异常应及时维修或更换。
操作说明六：安全注意事项1. 操作前应穿戴好符合规范的劳动防护用品。
2. 切勿将手或工具伸入正在运行的振动筛内。
3. 操作时要保持严谨和谨慎，防止发生意外。
4. 若发现设备有异常状态或故障，应及时停止操作并通知维修人员。
总结：振动筛作为一种常用的筛分设备，在工业生产中具有广泛的应用。
正确操作振动筛，能够保障其正常工作，提高生产效率。
本操作说明详细介绍了振动筛的结构与组成、设备运行前的准备工作、启动振动筛、筛分操作、维护与清洁以及安全注意事项。
希望能够对使用振动筛的操作者提供帮助，确保工作安全和设备的正常运行。
振动筛的工作原理
振动筛的工作原理振动筛作为一种常用的筛选设备，广泛用于煤炭、冶金、化工、建材等行业，在物料筛分、分级和脱水过程中具有重要作用。
下面将详细介绍振动筛的工作原理。
1. 结构组成：振动筛主要由筛箱、振动器、弹簧支撑装置和电机等组成。
筛箱是整个设备的主要结构部分，通常由钢板焊接而成，表面通常采用耐磨材料制成。
2. 工作原理：振动筛通过振动器产生振动力，使筛箱产生振动，然后物料在筛箱内进行筛分。
具体的工作原理如下：2.1 振动力的产生：电机通过皮带传动或弹性联轴器连接振动器，当电机转速达到设定速度时，振动器便开始工作。
振动器内部的离心块在电机的驱动下实现旋转，产生离心力，然后通过连杆将离心力传递给筛箱。
2.2 振动力的传递：离心力传递给筛箱后，通过筛箱上面的弹簧支撑装置传导，将振动力分散到整个筛箱中。
这种弹簧支撑装置能够起到缓冲和吸振的作用，减少振动对其他设备的影响。
2.3 物料筛分：当筛箱产生振动力后，物料从进料口进入振动筛，受到振动力的作用，物料在筛面上进行迅速移动。
根据物料的大小和形状不同，较大物料会被筛网上的孔径所阻隔，而较小的物料则通过筛网的孔进入下层。
2.4 分级作用：振动筛内部设置了多层筛网，不同粒度的物料分别通过不同层筛网的孔径进行分级。
通常，上层筛网孔径较大，下层筛网孔径逐渐减小。
这种设置可以实现对物料的多级筛分，提高筛选效率。
2.5 脱水作用：在振动筛的尽头设有排出口，根据物料的需要可以通过调整该出口的角度，使较细的物料在筛分过程中逐渐向出口方向运动，实现脱水作用。
这样，物料的含水量可以得到一定程度的降低。
总结：振动筛主要通过振动力的作用，使物料在筛箱内筛分。
其工作原理主要包括振动力的产生、振动力的传递、物料的筛分、分级和脱水作用。
通过合理的振动参数和筛网孔径的设置，可以实现对物料的准确筛分和分级，提高生产效率和产品质量。
振动筛的优点是结构简单、维护方便，特别适用于对物料粒度要求较高的场合。
JKS系列振动筛使用说明书
JKS系列振动筛使用说明书河南省首山重工机械制造有限公司目录一、概述………………………………………l二、符号及含义 (1)三、结构特点…………………………………l四、工作原理 (5)五、技术特性 (5)六、安装、试运转及验收 (7)七、操作规程 (9)八、润滑及维护检修 (9)九、起重、运输与保管 (11)十、易损件 (12)十一、质量保证 (13)一、概述：JKS系列振动筛适用于入料粒度0—1mm、入料浓度＞20%的细粒煤泥脱水、脱泥、脱介。
二、型号及含义：J K S筛面长度（dm）筛面宽度（dm）脱水筛块偏心阶梯三、结构特点：JKS系列振动筛由筛箱、激振器、弹性支撑装置、挠性联轴器及电机等部件组成。
l、筛箱：由筛框、筛板组成。
（1）筛框为高强度螺栓联接的空间金属结构件。
主要由侧板、支撑粱、加强梁、支撑座组成。
下部横粱与横向支撑托架组成承重桁架，用于承受筛板和物料的负荷。
支撑梁与弹性支撑装置联接，承受筛机振动部分的重量。
在筛框的入料端设有入料异型梁。
在出料端设有出料异型梁。
(2)筛板：为不锈钢焊接筛板、不锈钢复合筛板或橡胶筛板，用于脱水、脱介、脱泥时分别采用不同的筛板。
2、激振器：激振器采用对称布置在筛箱两侧板上的块偏心结构，四组偏心块用挠性联轴器联接，外设保护罩，电机经挠性联轴器直接驱动激振器组。
通过调整偏心块配重大小，实现振幅的调整。
为保征可靠性，激振器轴承座采用可铰制孔和高强度螺栓联接于筛箱。
3、弹性支撑装置：本机通过四组弹性支撑装置与底架或建筑物相连接。
弹性支撑装置采用橡胶弹簧减振。
4、挠性联轴器：挠性联轴器采用瓣形结构与激振器联接，可承受较大的启动扭矩，并能减小筛机停车时共振振幅。
该机是一种新型振动筛，其结构特征是综合弧形筛及直线振动筛之优点，筛框、激振器采用高强度螺栓组装；支撑为橡胶弹簧，具有高强度、高效率、耗电少、维修方便等优点。
四、工作原理该筛机根据自同步原理，由两组与水平筛面成45。

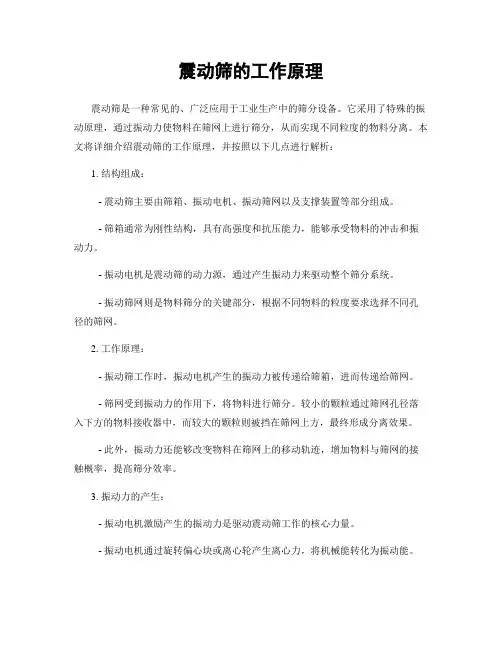

震动筛的工作原理
震动筛的工作原理震动筛是一种常见的、广泛应用于工业生产中的筛分设备。
它采用了特殊的振动原理，通过振动力使物料在筛网上进行筛分，从而实现不同粒度的物料分离。
本文将详细介绍震动筛的工作原理，并按照以下几点进行解析：1. 结构组成：- 震动筛主要由筛箱、振动电机、振动筛网以及支撑装置等部分组成。
- 筛箱通常为刚性结构，具有高强度和抗压能力，能够承受物料的冲击和振动力。
- 振动电机是震动筛的动力源，通过产生振动力来驱动整个筛分系统。
- 振动筛网则是物料筛分的关键部分，根据不同物料的粒度要求选择不同孔径的筛网。
2. 工作原理：- 振动筛工作时，振动电机产生的振动力被传递给筛箱，进而传递给筛网。
- 筛网受到振动力的作用下，将物料进行筛分。
较小的颗粒通过筛网孔径落入下方的物料接收器中，而较大的颗粒则被挡在筛网上方，最终形成分离效果。
- 此外，振动力还能够改变物料在筛网上的移动轨迹，增加物料与筛网的接触概率，提高筛分效率。
3. 振动力的产生：- 振动电机激励产生的振动力是驱动震动筛工作的核心力量。
- 振动电机通过旋转偏心块或离心轮产生离心力，将机械能转化为振动能。
- 振动电机的转速、偏心块或离心轮的质量和形状等因素可以调节振动筛的振动力大小和频率，以适应不同物料的筛分需求。
4. 筛分过程的影响因素：- 物料特性：物料的粘度、湿度、粒度分布等特性将直接影响筛分效果。
- 筛分参数：包括振幅、振动频率、筛网孔径等参数的调节对筛分效果具有重要影响。
- 筛网磨损：随着使用时间的增加，筛网表面会出现磨损和堵塞，这将影响筛分效率，需要及时更换或清洗。
5. 应用领域：- 震动筛广泛应用于矿山、冶金、化工、建材、粮食、轻工、医药等行业中的物料筛分、固液分离等工序中。
- 在矿山行业中，震动筛常用于煤炭、矿石等的筛分、分级和脱水等工艺。
- 在化工行业中，震动筛可用于筛分化工原料、颗粒状固体的物料分类和过滤。
- 在建材行业中，震动筛可用于石灰石、石英砂等物料的筛分和分级。
筛分机题库11
筛分机题库一、填空题1、物料性质主要是指物料的粒度特性、湿度、含泥量、颗粒形状和密度。
2、振动筛的结构：主要由筛箱、振动器、连接轴、万向联轴器、电动机、电动机架和支撑弹簧等组成。
3、影响筛分过程的因素有物料性质、筛分设备的性能及对筛分机的操作管理。
4、颗粒通过筛孔的可能性称为为透筛概率。
5、碎散物料的筛分过程由物料按粒度大小分层、细粒透筛两个阶段组成。
6、筛分效率是评定筛分效率的主要参数。
7、筛上物是大于筛孔的颗粒留在筛面上的物料。
8、筛下物是小于筛孔的颗粒透过筛孔的物料。
9、限下率是筛上产品中小于规定粒度部分的质量百分率。
10、限上率是筛下产品中大于规定粒度部分的质量百分率。
11、易筛粒是粒度小于筛孔尺寸3／4的颗粒。
12、难筛粒是粒度大于筛孔尺寸3／4的颗粒。
13、开孔率是筛缝面积与筛面面积之比。
14、概率筛是根据碎散物料在筛面上按照概率原理进行筛分的。
15、集控启动时，司机应离开设备的运转部位，在就地开关附近监视设备起动情况。
16、按开车顺序启动筛子，在达到额定转速后，应注意筛子在运行中有无异常音响和振动，发现问题要及时处理。
17、筛分机在运行中密切注意给料变化，给料量要适量均匀，保持适当的煤层厚度。
18、筛分机在运行中筛箱振动应当平稳，不得有异常的摆动现象。
19、筛分机的轴承温度一般不得超过35℃，最高温度不得超过75℃。
20、运行中注意筛面的工作情况，筛板、筛网有无松动破损或被突然砸坏而出现严重超粒度现象。
21、当原煤水分大，筛面堵塞严重时，要及时停机清理，以保证筛分效果达到工艺要求。
22、运行中注意前后溜槽的工作情况，防止堵塞。
23、接到停机信号后，停止给料，并将筛上物排空后，方可停车。
24、按“三光”、“四无”、“五不漏”要求，搞好设备和环境卫生。
25、按规定填好交接班记录，做好交接班工作。
26、颗粒的大小叫做颗粒的粒度。
27、在选煤厂，按破碎作业和分选作业的要求，将原料煤分成不同的粒级，为煤炭的进一步加工做准备叫做预先筛分。
钻井液泥浆振动筛工作原理及结构
钻井液泥浆振动筛结构：
钻井液泥浆振动筛主要由底座，筛箱，筛网，录井罐，激振电机，减震弹簧，控制开关，调节装置等部分组成。
1、筛箱：筛箱使用软（硬）勾边筛网，框架筛网，采用螺栓拉紧或锲形块结构，这样使绷紧安全可靠不易损坏筛网，此结够工作可靠，操作方便，维护简单。
2、录井装置：借鉴国外知名品牌，进行结构优化设计，泥浆缓冲效果好，延长筛网使用寿命的效果。
3、动力装置：由激震梁和两台品牌防爆震动电机组成，震动噪音小，运行效果平稳，使用寿命长，安装维护方便。
4、减震装置：采用高强度复合橡胶结构，稳定性能好，减震效果好，噪音小。
5、调节装置：采用丝杠下调节结构，调节精度高，稳定性好，操作简单便捷。
6、控制装置：采用品牌防爆或非防爆控制装置，安全性能好，降压启动保护性能强，使用寿命长。
钻井液泥浆振动筛工作原理：
钻井液泥浆振动筛是钻井泥浆固相控制系统中的一级固控设备，处理从井底返浆上来的
74μm以上的泥浆固相颗粒。
钻井液泥浆振动筛是根据振动电机在偏心块力的作用下，通过激震梁传递产生直线运动、圆形运动或平动椭圆型运动轨迹。
两台电机中垂线与筛夹角成a 角或直线型方式，这样两台激振电机转动方向相反，其相互运所产生激振动力，在X方向相互抵销，激振力为零。
而在Y方向上两台电机的激振力互相叠加从而带动整个上下筛箱沿Y
轴方向的往复运动，同时使筛网面上的泥浆沿Y轴方向被抛上，然后自由落下时已向前移动，这样不断地被抛上落下使泥浆向前运动，泥浆液通过筛网漏入泥浆罐内，而泥浆中的大与筛
网孔眼的部分固体颗粒被筛出，从而起到了泥浆液净化作用。
直线振动筛设计说明书
1引言无论是地下还是露天采矿场开采出来的煤炭或矿石，或经过破碎的物料,或是其他工业所需的天然原料、人工原料，某些颗粒状的工业产品，在未处理前常常是以各种大小不同的颗粒混合在一起的形式存在。
在选矿厂、选煤厂或者其他的工业部门中，物料在使用或者进一步处理前，常常需要分成粒度相近的几个级别。
物料通过筛面的集中过孔成为筛分。
筛分所用的机械成为筛分机械。
筛分机械种类繁多，一般常用的有惯性振动筛、共振筛和固定筛。
其中惯性振动筛按照筛网运动的轨迹又分为圆振动筛和直线振动筛。
我这次的设计主要研究直线振动筛的设计。
直线振动筛是采用惯性激振器来产生振动的，其振源有电动机带动激振器，激振器有两个轴，每个轴上有一个偏心重，而且以相反方向选装，故又称双轴振动筛，由两齿轮啮合以保证同步。
当两个带偏心重的圆盘转动时，两个偏心重产生的离心力F，在x轴的分量相互抵消，在y轴的分量相加，其结果在y轴方向产生一个往复的激振力，是筛箱在y轴方向上产生往复的直线轨迹振动。
直线振动筛的特点如下：由于筛面倾角小，筛子的高度减小，便于工艺布置。
由于筛面是直线往复运动，上面的物料层一方面向前运动，一方面料层在跳起和下落过程中受到压实的作用，有利于脱水和脱泥、脱液和重介选矿时脱除重介质。
ZKB1545直线振动筛是在消化吸收国外先进筛机技术的基础上研制成功的，结构先进，坚固耐用，振动器采用可调节激振力大小的块偏心结构，调整方便，两组无强迫联系的振动器在电动机直接驱动下按自同步原理实现同步运转。
2直线振动筛的工作原理和结构组成2.1直线振动筛的工作原理直线振动筛是采用两台振动电机同步反向旋转，产生反向激振力，迫使箱体带动筛网作纵向、直线往返运动。
颗粒在筛面的振动下产生抛射与回落，从而使物料在筛面的振动过程中不断向前运动。
物料的抛射与回落都对筛面有冲击，致使小于筛孔的颗粒被筛选分离。
直线振动筛的筛面倾角通常在8度以下，筛面的振动角度一般为45度，筛面的激振器的作用下作直线往复运动。
振动筛的结构设计与性能评价
振动筛的结构设计与性能评价振动筛是常用的固体物料筛选设备，在矿山、建筑材料、化工、冶金等行业广泛应用。
其主要由筛箱、筛框、振动器、悬架装置、弹簧减震器等组成。
结构设计和性能评价对振动筛的工作效率、筛分精度、运行稳定性等具有重要影响。
一、振动筛的结构设计：1.筛箱设计：筛箱是振动筛的主体部分，其结构设计应能保证足够的强度和刚度，以承受物料的冲击和振动力。
合理的筛箱结构设计可有效防止筛网的过早磨损和损坏，延长使用寿命。
同时，筛箱还应具备易于维护和更换筛网的特点，以便进行清洗、维修和更换等操作。
2.筛框设计：筛框是筛分物料的重要部分，其结构设计应考虑筛分物料的特性和工作条件，以实现较好的筛分效果。
合理的筛框结构设计可有效减少物料的溢出和堵塞现象，提高筛分效率和筛分精度。
3.振动器设计：振动器是振动筛的动力源，其结构设计应考虑到筛分物料的性质和工作条件，以提供适当的振动力和激振频率。
合理的振动器结构设计可实现较高的筛分效率和工作稳定性，减少能耗和噪音。
4.悬架装置设计：悬架装置是振动筛的支撑和固定装置，其结构设计应具备足够的刚度和强度，以保证振动筛的稳定性和可靠性。
合理的悬架装置设计可有效减少振动筛的振动幅度和振动传递至支撑结构的能量，减少噪音和振动对周围环境的影响。
5.弹簧减震器设计：弹簧减震器用于减少振动筛的振动幅度和减震能量，其结构设计应考虑到物料的工况特点和工作条件，以提供适当的减震效果。
合理的弹簧减震器设计可有效减少振动筛的振动幅度和振动传递至支撑结构的能量，减少振动筛的噪音和振动对周围环境的影响。
二、振动筛的性能评价：1.筛分效率：筛分效率是评价振动筛工作质量的重要指标，通常用通过率和产率来表示。
通过率是指经过筛网的物料所占总物料的比例，产率是指单位时间内通过筛网的物料量。
高筛分效率表示振动筛的工作效率较高。
2.筛分精度：筛分精度是评价振动筛筛分能力的重要指标，通常用物料的筛分粒度分布来表示。
振动槽与筛框的结构设计1
振动槽与筛框的结构设计为改进振动设备的性能，解决振动设备中出现的问题，现提供以下资料，供有关人员参阅，商讨。
一、振动槽与筛框的结构通常由以下几个主要部分组成：槽体、筛框、筛面、激振器与弹性元件。
下面仅叙述槽体、筛框的结构设计方法。
1．槽体、筛框是振动机的承载部件，由筛框及固定在它上面的输送槽、筛面组成。
双层单轴惯性振动筛的筛框结构是由侧板、后挡板、下横梁和上横梁组合而成。
侧板是用钢板制成，利用横梁将两块侧板，或推力板连接起来，使筛框成整体结构。
推力板、侧板用以传递激振力，在它的中部，铆接有座板，激振器就安装在座板内。
为了加强侧板的刚度，在座板附近采用双层的钢板，并在适当部位铆接角钢以补强。
下横梁采用槽钢，上横梁采用无缝钢管，并用角钢和法兰盘分别铆接在侧板上。
上层筛面放置在侧板内侧的角钢上，并用压板和木楔块将它固紧。
下层筛网放置在下横梁上，用卡板拉紧。
后挡板中间有能拆卸的后盖板，供清洗或检查筛面用。
由于槽体、筛框在较高频率振动的情况下工作，槽体、筛框不仅承受被输送、筛分物料的重量，而且还要承受很大的激振力，因此，槽体、筛框的结构要牢固，不但要有足够的强度，还要有足够的整体刚度，使槽体、筛框架不致发生变形而损坏。
对于长槽体、大面积的振动筛和共振筛，这个问题尤为重要。
2．侧板和横梁是槽体、筛框主要的受力构件。
由于槽体、筛箱是借助侧板支承或吊挂在固定架上，所以侧板承受着物料和筛箱的重量，并将激振力传送到槽体、筛框的各个部分。
对于中小型振动槽、振动筛，侧板一般用6～8mm的钢板和角钢组合而成。
从侧板的结构来看（图a），它对X-X轴的的惯性矩较大，所以，在垂直方向的抗弯能力较大，但是，它对Y-Y轴的惯性矩较小，不利于承受水平方向的力量。
所以，在有可能产生水平方向力量的地方，应该适当地进行补强。
侧板和横梁的结构形式3．横梁承受筛板和物料重量及它工作时的惯性力。
横梁可以采用槽钢、工字钢、无缝钢管、箱形梁和压形梁等几种（图b～f）。
偏心轴振动筛工作原理
偏心轴振动筛工作原理
偏心轴振动筛是一种常见的物料筛分设备，其工作原理主要有以下几个步骤：
1. 设备结构：偏心轴振动筛由筛箱、偏心轴、激振器等部件组成。
筛箱中装有不同规格的筛网，物料从上方进料口进入筛箱。
2. 偏心轴运动：激振器带动偏心轴产生离心力，使得筛箱具有振动。
偏心轴的运动形式有水平、垂直或倾斜。
3. 筛分过程：物料通过进料口进入筛箱后，受到振动力的作用，发生相对运动。
较大颗粒物料会被筛网挡住，无法通过筛孔，而较小颗粒则通过筛网排出。
4. 筛分效果：通过不同规格的筛网，可以将物料按照不同颗粒大小进行筛分，实现物料的分级。
筛分效果取决于筛孔大小、筛箱倾角、振动参数等因素。
5. 物料排出：筛分后的物料根据筛网的倾角和振动力的方向，分别从筛上端和下端排出。
同时，筛分出来的颗粒分级整齐，方便后续工艺操作。
总的来说，偏心轴振动筛通过振动力使物料在筛网上发生相对运动，通过筛孔的不同尺寸实现物料的分级筛分。
其工作原理简单明了，适用于各种颗粒物料的筛分工艺。
直线振动筛原理
直线振动筛原理一、引言直线振动筛是一种常用的筛分设备，广泛应用于化工、食品、医药等行业中。
其主要作用是将不同颗粒大小的物料进行筛分，以达到分离和纯化的目的。
本文将详细介绍直线振动筛的原理。
二、直线振动筛的结构直线振动筛主要由以下几个部分组成：1. 筛箱：由钢板焊接而成，具有强度高、刚性好等特点。
2. 振动器：安装在筛箱下部，由电机和偏心块组成。
3. 筛网：安装在筛箱上部，由多层金属丝网或聚合物材料制成。
4. 收料口：位于筛箱下部，用于收集通过筛网的物料。
5. 排料口：位于筛箱下部，用于排出未通过筛网的物料。
三、直线振动筛的工作原理1. 振动器驱动电机通过皮带轮带动偏心块旋转，使得振动器产生周期性水平运动。
这种运动会被传递到整个筛箱中，使得物料在其中发生相对运动。
2. 物料分离物料在筛箱中的相对运动会使得颗粒大小不同的物料在筛网上发生分离。
较小颗粒的物料通过筛网落入收料口，而较大颗粒的物料则被挡在筛网上并沿着筛箱表面向前运动。
3. 筛分效率直线振动筛的筛分效率受到多种因素影响，如振幅、频率、倾角、物料流量等。
其中，振幅和频率是影响最为显著的因素。
当振幅和频率适当时，可有效提高筛分效率。
四、直线振动筛的优缺点1. 优点(1) 筛分效率高：直线振动筛可以快速有效地完成对物料的分离。
(2) 适应性强：直线振动筛可以适用于不同种类和形状的物料。
(3) 维护方便：直线振动筛结构简单，易于维护和清洁。
2. 缺点(1) 噪音大：由于振动器产生周期性水平运动，所以会产生噪音。
(2) 能耗高：电机驱动直线振动筛需要消耗大量的能源。
(3) 筛网易损坏：筛网是直线振动筛中最易损坏的部件之一，需要定期更换。
五、直线振动筛的应用范围直线振动筛广泛应用于化工、食品、医药等行业中。
具体应用领域包括：1. 化工行业：用于化学品、塑料、橡胶等物料的筛分和过滤。
2. 食品行业：用于食品添加剂、调味料、饮料等物料的分离和纯化。
3. 医药行业：用于药材、中药配方颗粒等物料的精细分离和纯化。
振动筛工作原理
振动筛工作原理振动筛，又称振动筛分机，是一种常见的筛分设备，广泛应用于化工、矿山、建筑材料、冶金、食品、化肥等行业。
它通过振动筛网对物料进行筛分，将不同粒度的物料分离出来，达到筛分和分级的目的。
那么，振动筛是如何工作的呢？接下来，我们将详细介绍振动筛的工作原理。
1. 振动筛的结构振动筛主要由筛箱、振动器、底座、弹簧和筛网等部分组成。
筛箱是装载物料的部分，通常采用钢板焊接而成，内部安装有筛网。
振动器是振动筛的核心部件，它通过激振力使筛箱产生振动，从而使物料在筛网上进行筛分。
底座用于支撑振动筛，而弹簧则起到减振和支撑作用。
筛网则是用于筛分物料的部分，根据不同的筛分要求，筛网的规格和材质也会有所不同。
2. 振动筛的工作原理当振动筛启动时，振动器开始工作，产生激振力，使筛箱产生振动。
物料进入筛箱后，受到振动力的作用，开始在筛箱内运动。
由于物料的不同粒度和形状，其在振动力的作用下会产生不同的运动轨迹。
较大颗粒的物料会沿着筛箱的上部运动，而较小颗粒的物料则会通过筛网掉落到下部。
这样，通过振动筛的振动作用，不同粒度的物料得以分离出来。
3. 振动筛的筛分过程在振动筛的工作过程中，物料在筛箱内不断受到振动力的作用，从而产生连续的筛分过程。
较大颗粒的物料会逐渐向上移动，最终通过筛网排出；而较小颗粒的物料则会通过筛网掉落到下部。
这样，不同粒度的物料就得以分离出来。
同时，振动筛还可以根据需要进行多级筛分，从而实现对物料的精细筛分和分级作业。
4. 振动筛的优势振动筛具有筛分效率高、筛分精度高、处理量大、噪音低、维护方便等优点。
同时，由于其采用振动筛网进行筛分，因此对于粘性物料和易结块的物料也具有较好的筛分效果。
此外，振动筛还可以根据需要进行水洗、喷淋等操作，满足不同物料的筛分要求。
总之，振动筛通过振动筛网对物料进行筛分，实现不同粒度物料的分离和分级。
其工作原理简单直观，筛分效果好，广泛应用于各种行业中。
希望通过本文的介绍，读者对振动筛的工作原理有了更清晰的了解。
悬挂式振动筛
悬挂式振动筛悬挂式振动筛的简介悬挂式振动筛，属于机械加工制造领域，包括悬挂支架、筛体、电动机、激振器、减震弹簧、长螺纹螺杆和钢丝绳，其中电动机与激振器连接且两者均设置在悬挂支架内，筛体置于悬挂支架内且其下方设有漏斗，激振器通过其主轴设在筛体上部的轴套中与筛体相连，且其另一端设有偏心轮；减震弹簧设置在悬挂支架上方且其上端均设有定位块，长螺纹螺杆穿过对应定位块的螺纹孔进入减震弹簧中部，通过吊板上开孔长螺纹螺杆下端与吊挂筛体的钢丝绳相连。
该悬挂式振动筛结构简单、体积小重量轻、安装调整方便，筛分能力大，可根据不同地点调整安装高度和筛体倾角，同时维修方便运行可靠，振动噪音低，使用寿命长，提高了工作效率。
悬挂式振动筛的简例悬挂式振动筛（圆悬挂式振动筛）做圆形运动，是一种多层数、高效新型悬挂式振动筛。
悬挂式振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，悬挂式振动筛结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。
电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。
改变激振器偏心重，可获得不同振幅。
悬挂式振动筛的主要优点1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。
2、构造简单、拆换筛面方便。
3、筛分每吨物料所消耗的电能少。
悬挂式振动筛的原理悬挂式振动筛的筛箱运动轨迹为圆形或椭圆形,悬挂式振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。
为单轴振动器,固定在筛箱上的主轴由电机带动告速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。
悬挂式振动筛特点及筛分效率影响因素分析悬臂筛网振动筛是一种新型的振动筛分设备，它突破了传统振动筛的设计思路，将封闭型筛孔变为开放型筛孔，筛面由一层层相互平行的弹性筛棒和安装弹性筛棒的固定梁组成，弹性筛棒的一端安装在固定梁上，另一端悬臂，筛面在顺物料流方向呈阶梯分布，这样筛棒在随筛体振动的同时自身还产生二次振动，筛面开孔率高，并且物料在筛分时是从上一层筛面跳跃到下一层筛面，提高了物料对筛面冲刷作用，使得筛分效率有了很大的提高，并解决了物料在筛面上堵塞的难题。
弹跳筛 机械标准
弹跳筛机械标准弹跳筛（也称为振动筛）是一种常用的机械筛分设备，广泛应用于化工、制药、食品、矿山等行业。
它通过振动的方式将物料进行筛分，将符合要求的颗粒通过筛网而将不符合要求的颗粒从筛网上剥离。
弹跳筛具有筛分效率高、处理量大、操作简单等优点，因此备受行业青睐。
弹跳筛的结构组成弹跳筛主要由筛体、振动机构和支承装置三部分组成。
1.筛体：筛体是弹跳筛的核心部分，通常采用圆形、长方形或方形筛体。
筛体上部设有进料口，下部设有出料口。
筛体内部设置有不同规格的筛网，用于分离不同粒度的颗粒。
筛体通常由优质钢板焊接而成，表面经过喷涂处理，具有较强的耐磨性和抗腐蚀性。
2.振动机构：振动机构是弹跳筛实现振动的动力源，主要由电机、偏心轮、轴承和齿轮等组成。
电机通过偏心轮的旋转产生离心力，使筛体产生振动。
振动机构具有结构简单、振幅可调、振动稳定等特点，能够提供足够的振动力来保证物料的筛分效果。
3.支承装置：支承装置用于支撑和固定筛体和振动机构，保证其正常运转。
常见的支承装置有底座、弹簧支撑和吊挂装置等。
底座通常采用钢板焊接而成，弹簧支撑能够减小振动的传递力，吊挂装置则可以使振动筛具有较大的振幅和较高的筛分效率。
弹跳筛的工作原理弹跳筛的工作原理基于物料在筛体上产生的弹性力和摩擦力。
当振动机构产生振动力时，筛体开始做往复振动。
物料由进料口进入筛体，受振动力的作用，物料开始在筛体上跳跃和滚动。
符合要求的颗粒通过筛网而进入出料口，不符合要求的颗粒则被分离到筛网之外。
通过不同规格的筛网，可以筛分出不同粒度的物料。
弹跳筛的优点和应用弹跳筛具有以下优点：1.筛分效率高：采用振动筛分的方式，能够快速、准确地分离物料，提高筛分效率。
2.处理量大：弹跳筛具有较大的处理量，适用于需要大量筛分的生产场景。
3.操作简单：弹跳筛的操作简单，只需通过电机开关来控制振动机构的启停。
4.筛网易更换：筛网通常采用折叠或是挂钩式设计，便于更换和维护。
弹跳筛广泛应用于化工、制药、食品、矿山等行业。
振动筛结构组成
振动筛结构组成一、简介振动筛是一种常见的固体物料分离设备，广泛应用于矿山、冶金、化工、建筑材料、化工等行业。
它通过振动力将物料进行筛分，将不同粒度的物料分离出来，达到物料的分级目的。
振动筛的结构组成是实现其正常工作的重要基础，下面将对振动筛的组成进行详细介绍。
二、振动筛的主要组成部分振动筛主要由以下几个部分组成：1. 振动筛箱振动筛箱是振动筛的主要组成部分之一，也是振动筛进行物料筛分的主要场所。
它通常由钢板焊接而成，具有较高的强度和刚性，能够承受振动力的作用。
振动筛箱内部通常设置不同规格的筛板，用于分离物料的粒度。
2. 振动电机振动电机是振动筛的动力源，它产生的振动力使振动筛箱产生振动。
振动电机经过悬挂装置与振动筛箱连接，并通过电动机的旋转实现振动力的产生。
通常振动电机采用垂直布置，使振动力能够沿垂直方向传递至物料上。
3. 振动筛网振动筛网是振动筛的筛分部件，其作用是将物料进行筛分，将不同粒度的物料分离出来。
振动筛网的选用应根据物料的性质和要求而定，常用的有金属网、橡胶网等。
振动筛网通常由多层叠加而成，以提高筛分效率。
4. 振动减震器振动减震器是振动筛的附属设备，其作用是减少振动筛在运行过程中的振动幅度，降低对周围环境的影响。
振动减震器通常采用弹簧、橡胶等材质，能够有效地吸收振动筛的振动能量。
5. 支撑装置支撑装置是用于支撑振动筛整体结构的组成部分，它可以保证振动筛在工作过程中的稳定性。
支撑装置通常由螺栓、支架等组成，能够将振动筛稳固地安装在工作场所中。
三、振动筛的工作原理振动筛的工作原理是通过振动力将物料进行筛分。
当振动电机启动后，它产生的离心力使振动筛箱产生振动。
物料进入振动筛箱后，在振动力的作用下，物料在振动筛网上进行筛分。
较大粒度的物料无法通过筛网而被挡在上方，较小粒度的物料通过筛网落入下方的物料集中器中。
通过不同规格的筛网叠加，可以实现对物料的分级和分离。
四、振动筛的应用领域振动筛作为一种常见的固体物料分离设备，在许多行业都有广泛的应用。
振动筛的工作原理
振动筛的工作原理
振动筛是一种常用的筛分设备，它通过筛网的振动来实现物料的筛分。
其工作原理如下：
1. 振动发生装置：振动筛的底部安装有一台激振器或振动电机，它通过产生高频振动力来驱动筛体振动。
2. 筛体结构：振动筛的筛体是由上下两个层面构成的，上层称为进料端，下层称为出料端。
筛体内部填充了一层筛网，物料从进料端进入筛体后，在筛网上进行筛分。
3. 振动传递：振动电机产生的振动力通过两个悬挂系统传递到筛体上。
一般来说，上下两个层面的振动频率和振幅可以通过调整振动电机的转速和重心位置来进行调节。
4. 筛分过程：当振动筛开始工作后，振动电机激发筛体振动，使物料在筛网上不断受到激励。
较小的颗粒会通过筛网的细孔进入下一层面，而较大的颗粒则在筛网上滞留。
这样，物料会依照粒径的大小在筛体内部分离，实现了筛分。
5. 出料操作：在振动筛工作过程中，通过出料端设置的排料装置，将符合要求的物料从底部逐层排出，形成分级物料。
总的来说，振动筛通过筛体振动的方式将物料进行分离，根据物料的粒径大小不同，将合适的物料排出。
这种设备结构简单、工作效率高，广泛应用于各种领域的物料筛分工作中。
圆振动筛基本结构及工作原理
圆振动筛基本结构及工作原理一、振动筛概述：振动筛种类繁多,用途不一，从小同的角度考虑，振动筛可有多种分类方法，其中，按筛机振动体即筛箱的运动轨迹划分，振动筛大致可分为圆振动筛,直线振动筛,旋振筛及由圆振筛和直线振动筛组合演变的椭圆振动筛等几大类。
振动筛一般有振动器、箱箱、隔振装置及传动装置等部分组成。
各种振动筛具有长方形的筛面，筛面通过一定方式安装在筛箱内，筛箱及筛面在振动器的作用下做具有特定轨迹的往复式运动，筛面的连续振动使筛面上的料层不断被抛起、松散和分离，最终达到分级或脱介的目的。
圆振动筛指筛机振动体即筛箱具有近似圆运动轨迹的惯性振动筛,这种振动筛乂称单轴振动筛。
圆振动筛是一类型号规格泛多、应用极广的筛分设备，各种圆振动筛的筛机筛面通常有单层和双层两种结构形式，广泛用丁煤炭、矿山、电力、建材、轻工和化工各行业对各种颗粒状和小块状松散固体物料的干、湿式分级。
从筛机激振器的结构类型来看，圆振动筛有轴偏心的YA型系列和块偏心的YK型系列两大类，YA型系列轴偏心圆振筛具有筛分效率高，结构科学合理、整机强度和刚度高及运行平■稳，噪声低、维修方便等特点。
二、圆振动筛结构：各种圆振筛，不论是座式安装还是吊挂式安装，一般由以下几部分组成：(1)振动体一筛箱(2)隔振一支撑弹簧组(座式安装)或弹簧吊杆(吊挂式安装)(3)动力装置一单轴激振器(4)驱动装置一异步电动机(5)相关配套附件三、圆振动筛工作原理：圆振筛乂称单轴振动筛，圆振动筛振动源所产生的振动力是一绕定轴、方向呈正规律变化的惯性力，其本质是由偏心质量绕定轴转动所形成离心力。
圆振动筛的工作原理为，筛机起动后，筛机振动器带动振动筛箱一同作定向跳跃式运动，其间，小丁筛面孔径的物料通过筛孔落到下层，成为筛下物，大丁筛面孔径的物料经连续跳跃动运后从排料口排出。
最终完成筛分工作。
根据圆振筛的结构特点及工作原理，其筛面一般为倾斜布置(倾斜角为15-25度)。
从圆振筛的结构和工作原理可以看出，其激振器的回转达方向相对丁料流方向有顺料流方向旋转和逆流方向旋转两种情况。
振动筛操作说明书
振动筛操作说明书操作说明书一、产品概述振动筛是一种常用于物料筛分、过滤以及固液分离的设备。
本操作说明书旨在为用户提供详细的振动筛操作指南，确保用户能够正确、安全地使用振动筛。
二、产品结构和工作原理1. 结构组成振动筛主要由筛体、振动器、减振弹簧、支座和底座等组成。
2. 工作原理通过振动器的激振，使筛体产生振动，物料在筛体表面进行筛分。
振动筛根据物料的颗粒大小对其进行分级，较大的颗粒在筛网上方退出，较小的颗粒通过筛网进入下方的集料槽。
三、操作前准备1. 根据振动筛的工作场所和要求，确保其稳定可靠地安装在水平地面上。
2. 检查电源和电机的接线是否正确，电机是否运转正常。
3. 检查振动筛各个零部件是否完好，特别是减振弹簧和筛网是否有损坏。
4. 清洁筛网，确保筛面光滑无杂质。
四、操作步骤1. 打开电源开关，启动电机，确保电机运行正常。
2. 根据需要将物料均匀地加入到振动筛的进料口，避免一次加入过多物料。
3. 根据工艺要求设置振动筛的振动频率和振动幅度，确保物料能够充分筛分。
4. 开始振动筛的运行，观察物料的分布情况，并根据需要进行调整。
5. 工作结束后，关闭电源开关，停止电机的运行。
6. 清理振动筛，将残留物料和杂质清除干净。
7. 定期检查振动筛的零部件是否正常，必要时进行维护和更换。
五、注意事项1. 操作人员必须经过专业培训并熟悉振动筛的结构和工作原理，确保操作的准确性和安全性。
2. 在操作过程中，应随时注意观察振动筛的工作状态，如有异常情况及时停机检查。
3. 禁止将手指或其他物体伸入正在运行的振动筛内部。
4. 避免使用振动筛超过其额定产能，以免造成设备过载或损坏。
5. 定期对振动筛进行保养和维护，清洁振动筛以保持其正常运行。
六、故障排除1. 振动筛无法正常启动：检查电源和电机的连接是否良好，是否存在电气故障。
2. 振动筛振动幅度过大或过小：检查振动器的调节装置是否正确设置，调整振动幅度至适宜范围。
3. 筛分效果不理想：检查筛网是否损坏或堵塞，清理或更换筛网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
振动筛结构组成
振动筛是一种常见的筛分设备，广泛应用于化工、食品、医药、冶金等领域。
振动筛的结构组成包括以下几个方面：
一、振动筛的整体结构
1.1 筛箱
振动筛的主体部分为筛箱，它是由钢板焊接而成。
一般情况下，筛箱采用圆形或者矩形结构，其大小和形状根据具体生产要求进行设计。
1.2 振动器
振动器是振动筛的核心部件，它能够使整个筛箱产生高频低幅度的振动。
通常情况下，振动器由电机、偏心块、轴承等部件组成。
1.3 支撑装置
支撑装置主要是为了保证整个振动筛能够稳定运行。
一般情况下，支撑装置由弹簧和橡胶制品组成。
二、筛网结构
2.1 筛框
在振动筛中，筛框通常采用钢板焊接而成。
其大小和形状根据具体生产要求进行设计。
2.2 筛网
在不同的生产场合中，振动筛所使用的筛网也不尽相同。
常见的筛网材料有金属丝网、橡胶筛板、聚氨酯筛板等。
2.3 筛网夹
为了保证筛网能够牢固地固定在筛框上，通常会在筛框的四周安装筛网夹。
三、进出料口结构
3.1 进料口
进料口是振动筛中物料进入的通道。
一般情况下，进料口位于振动筛的上部或者侧面。
3.2 出料口
出料口是振动筛中物料排出的通道。
一般情况下，出料口位于振动筛的下部或者侧面。
四、附属设备
4.1 挂钩和吊环
为了方便悬挂和运输，振动筛通常会安装挂钩和吊环。
4.2 喷水装置
在某些场合中，为了防止物料堵塞或者粘附在筛网上，需要安装喷水装置进行清洗。
4.3 防尘罩
为了防止物料飞溅和粉尘扩散，振动筛还需要安装防尘罩。
总之，振动筛的结构组成是一个复杂的系统工程，需要根据具体生产
要求进行设计和制造。
只有在各个方面都充分考虑到，才能保证振动筛的正常运行和高效工作。
