交通科技与管理37规划与管理0 引言 在城市规划和公路路网规划中，交通状态分析是交通规划必不可少的一项重要内容。
由于道路的纵横交错而形成很多交叉口，在交叉口内交通流运动状态有直行、左转弯、右转弯三个行驶方向。
如果在同一平面上，各方向行驶的车辆便会相互交织，从而产生许多交织段和冲点，形成了非常复杂的交通状态，大大降低车速。
并使得路口的通行能力不足，难以保证交通安全，所以在交叉口中发生交通事故的比例非常高。
在交叉口内产生交通干扰的原因是由于出现了交通流线问的分流点、合流点和冲突点三类交通特征点，因此，将相交道路通过建造立体结构物设施来交叉是解决道路平面交叉的一种非常好的工程方法。
1 互通式立交的设计技术指标 立交在设计过程中必须先将设计指标确定好，设计指标确定好后，可以将其他参数也固定下来，从而便于进行设计。
（1）计算行车速度：主线公路采用100 km/h；相交公路采用50 km/h~60 km/h；而A匝道采用50 km/h~60 km/h，小环道采用30 km/h，其B、C、D匝道采用40 km/h。
详细的计算速度各人设计不同，要进行研究和分析才能确定的。
（2）桥上净空：机动车采用5.00 m，在设计过程中，设计的标高为路面标高，上下两线之间的高度应该加立交桥的上部结构的高度和下线的路面可能维修的高度，而不是5.00 m。
（3）路基及车道宽度：主线设计路面26 m宽，其中中央分隔带宽3 m，左侧路缘带宽0.75×2 m，行车道4×3.75 m，硬路肩2×2.50 m，土路肩2×0.75 m。
被交线（公路）设计路面12 m宽，其中行车道2×3.75 m，左右硬路肩2×1.50 m，土路肩2×0.75 m。
2 互通式立交的间距 《公路工程名词术语》对互通式立交的间距没有作明确的解释，按照目前国内的设计习惯，一般理解为互通式立交主线与被交公路（无被交公路时与主要匝道）交叉点之间的距离。
互通式立体交叉设计与选型
公路互通式立体交叉的设计与选型马家宇（河南省新开元路桥工程咨询有限公司）一. 互通式立交简介1 •路线交叉的分类[―►加铺转角式渠化 平面交丸 环形交叉（俗称转盘）交通信号灯管制—► 分码式立体交叉立体交叉- 互通式立体交叉公路与公路交叉设计时，应采取措施尽可能消灭冲突点或减少改善冲突点。
（1）实行交通管制 在交叉口设置交通信号灯或由交通警察指挥，使发生冲突的车流从通行时间上错开。
（2）采用渠化交通 在交叉口内合理布置交通岛、交通标志和标线，或增设车逍等，引导各 方向车流沿固定路径行驶，以减少车辆之间的相互干扰，改善冲突点和分合流点的位程及角度。
（3） 变冲突点为分合流点 环形平面交叉可以变冲突点为分合流点，进行交织，消灭了冲突点。
（4）修建立体交叉 将相互冲突的车流从空间上分开，使其互不干扰。
这是解决交叉口交通问题最彻底的办法a2 •互通式立交发展概况1928年美国在新泽西州修建了世界上第一座苜蓿叶型互通式立交。
由于英社会、经济效益良好, 发展十分迅速，到1936年，美国修建了 125座互通式立交。
我国互通式立交发展较晚且发展缓慢。
1955年武汉滨江路修建了我国第一座部分苜蓿叶型互通 式立交：1956年北京市郊京密引水滨河路修建了三座部分互通式立交：1964年广州大北路修建了一 座双层环型立交。
从1988年10月沪嘉高速公路通车至今，中国大陆髙速公路上过了 18年的快速发 展历程，公路互通式立交也随着高速公路得到快速的发展。
3•互通式立交分类 公路与铁路交叉 公路与管线交叉 路线交址一► 公路与公路咬潢3.1按跨越方式分：上跨式、下穿式、半上跨半下穿式3.2按交通功能分：全互通式、部分互通式3.3按行车轨迹相互关系分：完全立交型、部分平交型、交织型3.4按相交道路数分：两路相交、三路相交、四路相交、多路相交3.5按立交层数分：两层式、三层式、四层式、多层式3.6按收费与否分：收费立交、不收费立交3.7按相交道路等级分：枢纽互通式立体交叉、一般互通式立体交叉4.互通式立交组成主线、被交线、立交桥、匝道、变速车道、渐变段（过渡段）、出入口、集散车道、辅助车道。
高速公路互通立交施工方案
本施工方案将围绕以上工程概况和目标，制定详细的施工计划，确保工程顺利进行，达到预期效果。
二、施工组织与人员安排
为确保高速公路互通立交施工顺利进行，特制定以下施工组织与人员安排：
（1）施工组织：
1. 成立项目经理部，负责整个工程的组织、协调、管理和监督。
（1）工程概况：
1. 主线改建：对现状高速公路主线进行拓宽改造，由双向四车道扩建为双向六车道，全长约2.5公里。
2. 匝道建设：设置A、B、C、D四条匝道，实现高速公路与地方道路的互联互通，全长约4.8公里。
3. 桥梁工程：包含一座主线跨线桥和四座匝道桥，全长约1.2公里。
4. 路基工程：新建匝道路基及拓宽主线路基，全长约3.8公里。
五、文明环保施工与风险应急管理
为确保高速公路互通立交工程施工过程中的文明环保与风险防控，以下为文明环保施工与风险应急管理措施：
（1）文明环保施工：
1. 绿色施工：优化施工方案，采用环保型材料，降低施工过程中的能源消耗和污染排放。
2. 环境保护：加强对施工现场周边环境的保护，设置防尘、降噪措施，确保施工不对周边居民生活造成影响。
6. 质量问题及时整改，确保工程质量达到优良标准。
（2）安全保障：
1. 建立健全安全生产责任制，明确各级管理人员、施工人员的安全职责。
2. 制定安全生产规章制度，严格执行安全操作规程。
3. 设立安全生产管理小组，负责施工现场的安全监督、检查和整改。
4. 定期进行安全培训，提高施工人员安全意识，防止安全事故发生。
（3）施工队伍：
1. 土建施工队伍：负责主线改建、匝道建设、桥梁工程、路基工程等土建施工。
城市互通立交匝道桥梁结构设计

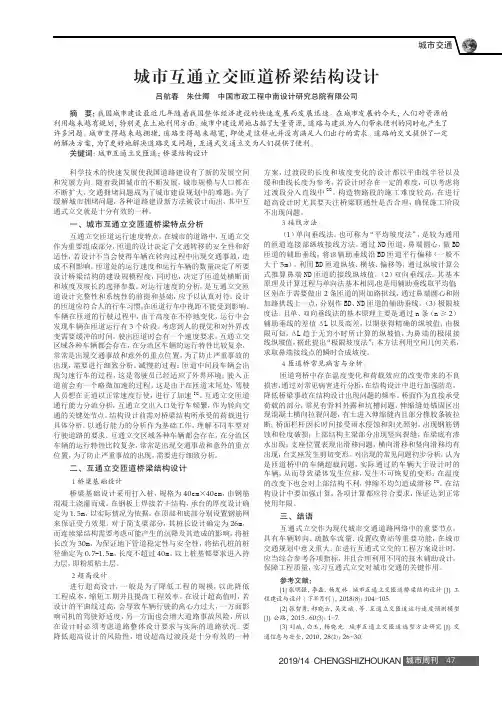

城市周刊2019/14 CHENGSHIZHOUKAN 47城市互通立交匝道桥梁结构设计吕航春 朱仕卿 中国市政工程中南设计研究总院有限公司摘要：我国城市建设最近几年随着我国整体经济建设的快速发展而发展迅速。
在城市发展的今天，人们对资源的利用越来越有规划，特别是在土地利用方面。
城市中建设用地占据了大量资源，道路与建筑为人们带来便利的同时也产生了许多问题。
城市变得越来越拥堵，道路变得越来越宽，即使是这样也并没有满足人们出行的需求。
道路的交叉提供了一定的解决方案，为了更好地解决道路交叉问题，互通式交通立交为人们提供了便利。
关键词：城市互通立交匝道；桥梁结构设计科学技术的快速发展使我国道路建设有了新的发展空间和发展方向。
随着我国城市的不断发展，城市规模与人口都在不断扩大，交通拥堵问题成为了城市建设规划中的难题。
为了缓解城市拥堵问题，各种道路建设新方法被设计而出，其中互通式立交就是十分有效的一种。
一、城市互通立交匝道桥梁特点分析互通立交匝道运行速度特点，在城市的道路中，互通立交作为重要组成部分，匝道的设计决定了交通转移的安全性和舒适性，若设计不当会使得车辆在转向过程中出现交通事故，造成不利影响。
匝道处的运行速度和运行车辆的数量决定了所要设计桥梁结构的建设规模程度，同时也，决定了匝道处横断面和坡度及坡长的选择参数。
对运行速度的分析，是互通立交匝道设计完整性和系统性的前提和基础，应予以认真对待。
设计的匝道应符合人的行车习惯，在匝道行车中视距不能受到影响。
车辆在匝道的行驶过程中，由于高度在不停地变化，运行中会发现车辆在匝道运行有3个阶段。
考虑到人的视觉和对外界改变需要缓冲的时间，驶出匝道时会有一个速度要求。
互通立交区域各种车辆都会存在，在分流区车辆的运行特性比较复杂，常常是出现交通事故和意外的重点位置，为了防止严重事故的出现，需要进行细致分析。
减慢的过程；匝道中间段车辆会出现匀速行车的过程，这是驾驶员已经适应了外界环境；驶入正道前会有一个略微加速的过程，这是由于在匝道末尾处，驾驶人员想在正道以正常速度行使，进行了加速[1]。
互通式立交桥
互通式立交桥互通式立交桥，作为现代城市交通中不可或缺的交通设施之一，它的设计和建设对于缓解交通拥堵、提高交通效率具有重要意义。
在中文的文章中，我们将探讨互通式立交桥的定义、设计原则、建设过程及其优势。
首先，什么是互通式立交桥？互通式立交桥是一种通过交通环线或环形天桥连接多个相互交叉的道路的交通设施，它的设计理念是通过分级转向和互通连接，使得车辆从不同出口或入口切换方向，实现快速、流畅地通行。
互通式立交桥的设计与传统的交叉路口相比，具有更高的通行能力和更好的交通安全性。
在互通式立交桥的设计过程中，需要遵循一些基本原则。
首先是充分考虑交通流量和道路设计标准，确保互通式立交桥的设计能够满足道路通行的需要。
其次是考虑周边道路的连接性，合理规划出入口位置和数量，使得车辆能够顺畅进出。
此外，还需要考虑地质条件、地形高差以及周边建筑物的影响，确保互通式立交桥的结构安全并符合环境要求。
互通式立交桥的建设过程一般分为几个阶段。
首先是规划阶段，通过对周边交通流量和道路状况的研究，确定互通式立交桥的位置和设计方案。
然后是设计阶段，由交通工程师、结构工程师和土木工程师共同完成互通式立交桥的设计和施工图纸制作。
接下来是施工阶段，按照设计图纸进行土建和桥梁施工，包括地基处理、桥塔梁的建设和路面铺设等。
最后是验收和交付阶段，通过交通部门的验收，确保互通式立交桥能够正常使用。
互通式立交桥相比于传统的交叉路口，有许多优势。
首先是能够提高交通运输效率，减少交通阻塞和拥堵。
通过分级转向和互通连接，可以实现车辆不停顿地快速通行，提高通行能力。
其次是提高交通安全性，减少事故的发生。
互通式立交桥通过增加出口和入口的数量，减少了车辆相互交叉的机会，更好地分流了交通流量，提高了道路的安全性。
此外，互通式立交桥还能够改善城市交通网络的布局，提高行车舒适度和城市形象。
综上所述，互通式立交桥是现代城市交通中重要的交通设施之一。
它的设计和建设需要遵循一定的原则和标准，通过分级转向和互通连接，实现快速、流畅地通行。

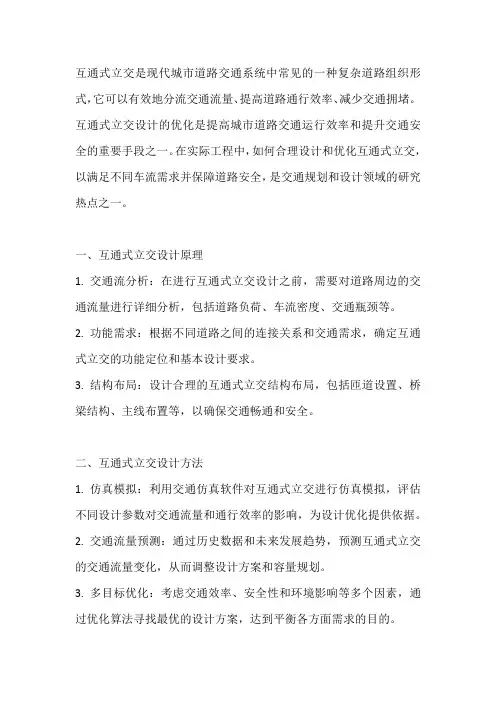

互通式立交优化设计原理与方法

互通式立交是现代城市道路交通系统中常见的一种复杂道路组织形式，它可以有效地分流交通流量、提高道路通行效率、减少交通拥堵。
互通式立交设计的优化是提高城市道路交通运行效率和提升交通安全的重要手段之一。
在实际工程中，如何合理设计和优化互通式立交，以满足不同车流需求并保障道路安全，是交通规划和设计领域的研究热点之一。
一、互通式立交设计原理1. 交通流分析：在进行互通式立交设计之前，需要对道路周边的交通流量进行详细分析，包括道路负荷、车流密度、交通瓶颈等。
2. 功能需求：根据不同道路之间的连接关系和交通需求，确定互通式立交的功能定位和基本设计要求。
3. 结构布局：设计合理的互通式立交结构布局，包括匝道设置、桥梁结构、主线布置等，以确保交通畅通和安全。
二、互通式立交设计方法1. 仿真模拟：利用交通仿真软件对互通式立交进行仿真模拟，评估不同设计参数对交通流量和通行效率的影响，为设计优化提供依据。
2. 交通流量预测：通过历史数据和未来发展趋势，预测互通式立交的交通流量变化，从而调整设计方案和容量规划。
3. 多目标优化：考虑交通效率、安全性和环境影响等多个因素，通过优化算法寻找最优的设计方案，达到平衡各方面需求的目的。
4. 可持续发展：在互通式立交设计中注重可持续发展原则，包括节能减排、资源循环利用等，使设计符合城市可持续交通发展的要求。
三、互通式立交优化设计案例1. 立交匝道设计：合理设置匝道坡度和长度，优化匝道与主线的连接方式，减少车辆换道次数，提高通行效率。
2. 桥梁结构设计：采用新型材料和结构设计，减轻桥梁自重，延长使用寿命，节约建设成本。
3. 信号控制优化：通过智能交通信号控制系统优化信号配时，提高交通流畅度，减少拥堵情况。
4. 环境友好设计：结合绿化带和雨水收集系统，改善立交周边环境，提高城市生态品质。
四、互通式立交设计的挑战和展望1. 交通需求变化：城市交通需求不断变化，互通式立交设计需要具备灵活性和可扩展性。
