简述重力坝的特点
水工建筑物
1、水利枢纽的概念。
答；了综合利用水资源，达到防洪、灌溉、发电、供水、航运等目的，需要修建几种不同类型的建筑物，以控制和支配水流，满足国民经济发展的需要，这些建筑物称为水工建筑物，由不同水工建筑物组成的综合体称为水利枢纽。
2、重力坝的特点。
优点（1）工作安全，运行可靠。
（2）对地质、形条件适应性强。
（3）泄洪方便、导流容易。
（4）施工方便、维护简单。
（5）受力明确，结构简单。
缺点1）坝体剖面尺寸大，材料用量多，材料的强度不能得到充分发挥。
（2）坝体与坝基接触面积大，坝底扬力大，对坝基稳定不利。
（3）坝体体积大，混凝土在凝结过程中产生大量水化热和硬化收缩，将引起不利的温度应力和收缩应力。
3、土石坝的优缺点。
答:优点:（1）可以就地取材，节约大量水泥、木材、和钢材，减少工地的外线运输量。
（2）能适应各种不同的地形、地质和气候条件。
（3）大功率、多功能、高效施工机械的发展，提高了土石坝的施工质量，加快了进度，降低了造价，促进了土石坝建设的发展呢。
（4）岩土力学理论、实验手段和技术的发展，提高了大坝分析计算的水平，加快了设计进度，进一步保障大坝设计的安全可靠性。
（5）高边坡、地下工程结构、高速水流消能防冲等土石坝配套工程设计和施工技术的综合发展。
缺点：（1）稳定方面。
土石坝的剖面形状为梯形或复式梯形。
由于填筑坝体的土石材料松散，抗剪强度低，（2）渗流方面。
土石坝挡水后在坝体内形成由上游向下游的渗流。
（3）冲刷方面。
土石坝为散粒体结构，抗冲能力低。
（4）沉陷方面。
由于土石料存在较大的孔隙，且易产生相对的移动，在自重及水压力作用下，会有较大沉陷。
4、土石坝的渗透变形及防止措施。
答：（一）渗透变形的形式（1）管涌（2）流土（3）接触冲刷（4）接触流土和接触管涌。
为了防止渗透变形，常采用的工程措施有:全面截阻渗流、延长渗经、设置排水设施、反滤层或排水减压井等。
防渗体主要有心墙、斜墙、铺盖、截水墙等。
设置排水设施降低坝体浸润线及孔隙水压力，防止渗透变形，增加坝坡的稳定性，防止冻胀破坏。
重力坝
浅水波压力计算公式：
0 ( H1 2 hL h0 )( H1 a )
2
0 H12
2
若坝的迎水面倾斜，波浪的反射作用将减弱 当α＞45°时 与铅直面情况相近 当α＜45°时 按斜坡上的波浪考虑
8、地震荷载
地震荷载包括地震惯性力 地震动水压力(激荡力) 地震动土压力 ( 地震对扬压力、泥沙压力的影响一般不考虑) 计算方法：动力法 一般用拟静力法计算 F=ma a为坝址处的地震加速度 地震烈度：(表示地震时在一定地点的地面震动的强
§2-2 重力坝的荷载及其组合
一、荷载
荷载 → 作用 不随时间变化的----永久作用如自重、土压力等 随时间变化的------可变作用如水压力、扬压力、 温度、孔隙水压力等； 偶然发生的--------偶然作用如地震、校核水 位下的水压力等
可变作用是指在设计基准期内作用的量值随时间 变化与平均值之比不可忽略的作用。
静水压力、扬压力、浪压力
1、自重
坝体自重是重力坝的主要荷载之一。 W=γ×A+ω ω--坝上永久设备重 ①沿坝基面滑动，仅计坝体重量； ②沿深层滑动，需计入滑体内岩体重； ③用有限单元法计算时，应计入地基初始应 力的影响；
假定：
1°地基中任一点的垂直应力σ(y)=γh 2°水平应力σ(x)=λγh 3°剪应力τ(xy)=0
笫二章
CHAPTER 2
岩基上的重力坝
GRAVITY DAM ON ROCK FOUNDATION
横缝
上游水位
非溢流坝段
排水管
灌浆帷幕
排水孔
帷幕灌浆孔
§2-1 概述
一、重力坝的工作原理及其特点 1、工作原理
①利用自重在坝基面产生的摩擦力以 及坝与地基间的凝聚力来抵抗水平 水压力而维持稳定 ②利用自重引起的压应力来抵消由水 压力产生的拉应力
重力坝的原理特点
重力坝的原理特点重力坝是一种主要由混凝土构成的重力式水坝，其主要原理是利用坝体自身的重力来承受大坝所受的水压力以及地面和水力的冲击力，并将这些力传递到坝基，从而稳定地将水体拦截在坝前。
重力坝的主要特点如下：1.借助自重：重力坝的主要特点是通过坝体自身的重力来抵抗承受的水压力和冲击力，从而稳定地拦截水体。
因此，重力坝具有较好的抵抗洪水和地震的能力。
2.过渡坝肩：重力坝的上部有一条过渡坝肩，这是由于上部坝体中的水压力较小，为了节省材料和降低造价，设计了一个较窄的过渡坝肩。
过渡坝肩的设计需要根据坝型的特点和承压的水位来确定。
3.坝底厚度：为了确保坝体的稳定和承压性能，重力坝的坝底要足够厚。
坝底的厚度根据工程的需要来确定，一般情况下，需要考虑坝体受到的水压力、地震力和坝基的稳定性等因素。
4.坝体截面形状：重力坝的截面形状一般为三角形或梯形。
这种形状可以减小坝体顶部和底部的面积，进一步减小了坝体的自重，并减轻了坝基承载的压力。
5.可变坝身：在设计重力坝时，可以采用可变坝体的方式。
即坝体底部较宽，逐渐变窄向上，这样可以减小坝体的重量，提高坝体的稳定性。
6.坝体均匀分布：重力坝控制时，坝体内的混凝土应均匀分布，以保证坝壳的连贯性和整体性。
在浇筑过程中，需要控制混凝土的蓄积，以避免内部应力的集中。
7.附加结构：为了进一步增强重力坝的稳定性，还可以在坝体和坝基之间添加一些附加结构，如坝杆、坝肩等。
这些附加结构可以提高重力坝的整体强度和刚度，提高坝体的抗震性能。
总之，重力坝利用自身的重力来稳定地拦截水体，具有较好的抗洪、抗震和耐久性能。
但是，重力坝的建造成本较高，占用土地面积较大，所以在地质条件较好且坝址条件合适的情况下才适合建设。
水工
1．简述重力坝的特点。
答：优点：1、工作安全，运行可靠；2、对地形、地质条件适应性强3、泄洪方便，导流容易4、施工方便，维护简单5、受力明确，结构简单缺点：坝体剖面尺寸大，材料用量多材料的强度不能够得到充分发挥坝底扬压力大，对坝体稳定不利砼体积大，易产生不利的温度应力和收缩应力2．重力坝如何进行分类？答：重力坝的分类方法很多，主要有以下几种：按高度分类按泄水条件分类；按筑坝材料分类；按坝体结构形式分类；按施工方法分类3．简述重力坝的设计过程。
①资料分析②非溢流坝剖面尺寸拟定③荷载及其组合计算④抗滑稳定计算⑤坝址抗压强度及地基应力计算⑥坝体上下游面拉应力计算⑦若上述④⑤⑥有一项不满足，应重新拟定坝体剖面尺寸，并重新进行计算。
4．提高重力坝抗滑稳定的工程措施有哪些？答：①利用水重来增加坝体自重：②采用有利的开挖轮廓线：③设置齿墙：④抽水措施：⑤加固地基：⑥横缝灌浆：预应力措施：8．溢流重力坝的泄水方式有哪些？各有什么特点？如何选择？答：溢坝重力坝泄水方式有①、坝顶开敞溢流式、②、孔口溢流式开敞溢流式泄方式有设闸门和不设闸门之分，两者都具有结构简单，超泄能力大的特点。
不设闸门时，又可自动泄洪，管理方便，适用于洪水流量小，淹没损失不大的中小型水库。
孔口溢流式泄水方式有固定胸墙和活动胸墙之分，胸墙可以挡水，又可减少闸门高度，降低堰顶高程，孔口溢流式可以根据洪水预报提前放水，腾出较大的防洪库容，提高水库的调洪能力。
14．重力坝地基处理的措施有哪些？答：①坝基的开挖与清理②坝基的加固处理’固结灌浆断层破碎带、软弱夹层的处理措施：设置砼塞③坝基的防渗与排水帷幕灌浆设排水孔15．固结灌浆、帷幕灌浆各有什么作用？答：固结灌浆可提高基岩的整体性和强度，降低地基的透水性。
帷幕灌浆可降低渗透水压力，减少渗流量，防止坝基产生机械或化学管涌。
18．混凝土重力坝的裂缝按其成因可分为哪几种？常用的处理方法有哪些？答：裂缝按其成因可分为：沉陷缝、干缩缝、温度缝、应力缝、施工缝处理方法：表层涂抹、喷浆修补、表层粘补、凿槽嵌补和灌浆处理。

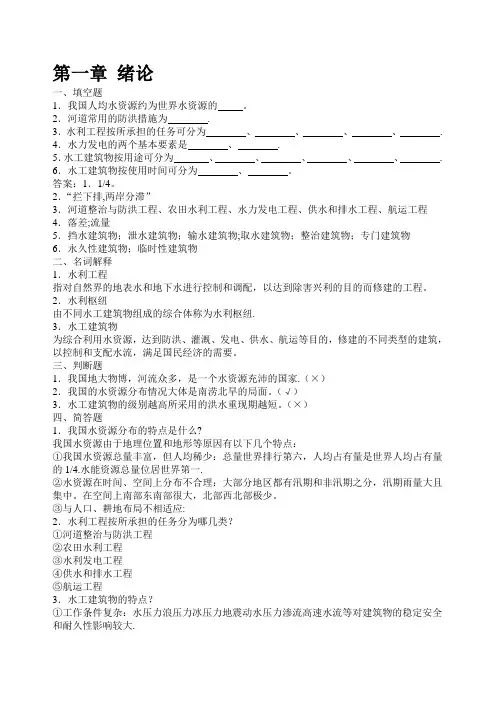

08水工建筑物习题答案
第一章绪论一、填空题1．我国人均水资源约为世界水资源的。
2．河道常用的防洪措施为.3．水利工程按所承担的任务可分为、、、、. 4．水力发电的两个基本要素是、.5．水工建筑物按用途可分为、、、、、. 6．水工建筑物按使用时间可分为、。
答案：1．1/4。
2．“拦下排,两岸分滞”3．河道整治与防洪工程、农田水利工程、水力发电工程、供水和排水工程、航运工程4．落差;流量5．挡水建筑物；泄水建筑物；输水建筑物;取水建筑物；整治建筑物；专门建筑物6．永久性建筑物；临时性建筑物二、名词解释1．水利工程指对自然界的地表水和地下水进行控制和调配，以达到除害兴利的目的而修建的工程。
2．水利枢纽由不同水工建筑物组成的综合体称为水利枢纽.3．水工建筑物为综合利用水资源，达到防洪、灌溉、发电、供水、航运等目的，修建的不同类型的建筑，以控制和支配水流，满足国民经济的需要。
三、判断题1．我国地大物博，河流众多，是一个水资源充沛的国家.（×）2．我国的水资源分布情况大体是南涝北旱的局面。
（√）3．水工建筑物的级别越高所采用的洪水重现期越短。
（×）四、简答题1．我国水资源分布的特点是什么?我国水资源由于地理位置和地形等原因有以下几个特点：①我国水资源总量丰富，但人均稀少：总量世界排行第六，人均占有量是世界人均占有量的1/4.水能资源总量位居世界第一.②水资源在时间、空间上分布不合理：大部分地区都有汛期和非汛期之分，汛期雨量大且集中。
在空间上南部东南部很大，北部西北部极少。
③与人口、耕地布局不相适应:2．水利工程按所承担的任务分为哪几类？①河道整治与防洪工程②农田水利工程③水利发电工程④供水和排水工程⑤航运工程3．水工建筑物的特点？①工作条件复杂：水压力浪压力冰压力地震动水压力渗流高速水流等对建筑物的稳定安全和耐久性影响较大.②施工条件复杂:施工需要导流，进度紧，工期长，施工技术复杂，受气候影响大，排水施工难度大，交通运输困难等③对国民经济影响巨大:水利工程不但可以防洪、灌溉、发电、航运同时还可绿化环境，改良土壤,发展旅游等。
重力坝知识点总结
重力坝知识点总结一、重力坝的分类根据不同的特点和用途，重力坝可以分为多种不同的类型。
常见的重力坝类型包括：1. 混凝土重力坝：这是最常见的重力坝类型，由混凝土块构成，能够承受水压力并抵抗地震力。
混凝土重力坝通常用于大型水利工程中，如水电站和灌溉工程。
2. 石块重力坝：这种重力坝由大块石头或石块构成，通过石块之间的摩擦力和重力来抵抗水压力。
石块重力坝通常用于较小规模的水利工程和防洪工程中。
3. 土坝：土坝是一种以土壤和岩石为主要材料构成的重力坝，具有一定的柔性和可塑性，能够适应地基变形和水压力的影响。
土坝常用于较低的水位和较小规模的水利工程中。
二、重力坝的结构特点1. 基础结构：重力坝的基础结构通常由混凝土块或大块石头构成，能够承受来自坝体的重力和水压力。
合理的基础结构设计是重力坝安全稳定运行的基础。
2. 坝体结构：重力坝的坝体由混凝土或石块构成，以抵御水压力和抗震力。
坝体结构的设计和施工质量对重力坝的安全运行至关重要。
3. 泄洪设施：重力坝通常需要配备泄洪设施，用于调节坝体和下游水位，保护坝体和下游地区免受洪水侵袭。
4. 式样结构：重力坝的式样结构包括坝头、坝身和坝尾三个部分，其中坝头通常设有溢流坝段，坝身是坝的主体部分，坝尾则通常设有泄洪设施。
5. 加强结构：为了提高重力坝的安全性和稳定性，通常需要在坝体和基础结构中设置加强措施，如锚杆、钢筋混凝土板等。
三、重力坝的设计原则1. 安全性原则：重力坝的设计必须以安全为首要考虑，保证其在水压力和地震力的作用下不发生破坏和滑坡。
2. 稳定性原则：重力坝的设计必须保证其稳定性，不受地基沉降和水压力的影响，能够长期安全运行。
3. 经济性原则：重力坝的设计必须兼顾成本和效益，尽可能降低建设和维护成本，提高水资源的综合利用效益。
4. 耐久性原则：重力坝的设计必须考虑其耐久性，能够在长期使用和恶劣环境的情况下保持良好的结构性能。
5. 灵活性原则：重力坝的设计必须具有一定的灵活性，能够适应地基变形和水位变化的影响，保证其安全稳定运行。
水工建筑物
1．简述重力坝的特点。
(答：优点：1、工作安全，运行可靠；2、对地形、地质条件适应性强3、泄洪方便，导流容易4、施工方便，维护简单5、受力明确，结构简单缺点：坝体剖面尺寸大，材料用量多;材料的强度不能够得到充分发挥;坝底扬压力大，对坝体稳定不利;砼体积大，易产生不利的温度应力和收缩应力2．提高重力坝抗滑稳定的工程措施有哪些？答：①利用水重来增加坝体自重：②采用有利的开挖轮廓线：③设置齿墙：④抽水措施：⑤加固地基：⑥横缝灌浆：预应力措施：3.用材料力学法计算重力坝应力的主要假定是什么？答：①、假定坝体混凝土为均质连续各向同性的弹性体材料②、视坝段为固接于坝基上的悬臂梁，不考虑地基变形对坝体应力的影响，并认为各坝段独立工作，横缝不传力。
③、假定坝体水平截面上的正应力按直线分布，不考虑廊道等孔洞对坝体应力的影响。
4．重力坝如何进行分类？答：按高度分类:分为高坝，中坝，低坝；按是否溢流分类：溢流重力坝和非溢流重力坝；按筑坝材料分类：混凝土重力坝和浆砌石重力坝；按坝体结构形式分类：实体重力坝，宽缝重力坝和空腹重力坝。
5．通气孔、平压管的作用各是什么？答：通气孔是向检修门和工作门之间的泄水孔道内充气和排气的通道平压管是埋在坝体内部，平衡检修闸门两侧水压以减少启门力的输水管道。
6.溢流坝常用的消能方式有哪几种？消能机理，使用条件如何？常用的消能工型式：底流消能，挑流消能，面流消能和消力戽消能; 机理:挑流消能是利用泄水建筑物出口处的挑流鼻坎，将下泄急流抛向空中，然后落入离建筑物较远的河床。
条件：挑流消能适用于基岩比较坚固的中，高水头各类泄水建筑物，是应用非常广泛的一种消能工。
7.重力坝为什么要进行分缝？常见的缝有哪些？答：重力坝设缝的目的是为了避免因坝基发生不均匀沉陷和温度变化而引坝体开裂。
常见的缝有：横缝、纵缝、施工缝等8．固结灌浆、帷幕灌浆各有什么作用？答：固结灌浆可提高基岩的整体性和强度，降低地基的透水性。
名词解释重力坝
名词解释重力坝重力坝是一种常见的水利工程建筑，是指由混凝土等材料制成的大型坝体，用于拦截河流水流并积累水能，是水电站的主要组成部分。
以下将从定义、构造、特点和应用等方面对重力坝进行介绍。
一、定义重力坝是由混凝土等材料构成的大型坝体，其主要特点是坝体自重成为防洪和固土的基本保证。
其横断面呈三角形、梯形或圆弧形，下部较宽，上部较窄。
二、构造重力坝的构造主要由以下几个部分组成：1.坝墙：是坝体的主体结构，负责承受水压力和坝体重量。
坝墙通常由连续的混凝土墙体组成，其底部焊接蛇形钢条，以增强坝体的稳定性。
2.泄洪道：负责坝体的控制洪水，防止坝体崩塌。
泄洪道通常位于坝体中央或附近，其主要部分为凸缘闸门或波形闸门。
3.坝顶：是重力坝的顶部，通常用于放置一些机械装置或人工设施。
坝顶上通常有测量或监测设备，以便监测坝体的运行状况。
三、特点1.稳定性高：重力坝体重较大，地基反力小，能承受较大的水压力，在防洪和固土方面具有很高的稳定性和抗洪能力。
2.施工周期长：由于坝墙需要通过混凝土浇筑进行建造，因此重力坝的施工周期长，一般需要数年时间才能完工。
3.施工成本高：重力坝坝墙体积大，需要大量混凝土等材料，因此建造成本较高。
四、应用重力坝广泛应用于水力发电站、灌溉工程、防洪工程和供水工程等领域。
水力发电站利用重力坝积累水能、控制水流，以驱动水轮发电，是常见的水电站形式。
灌溉工程和供水工程利用重力坝控制水流和积水，为农业和城市供水提供了可靠的保障。
在防洪工程中，重力坝通过拦截河流流量和积存水量，保护周边的平原地区，防止洪水灾害的发生。
总之，重力坝是一种重要的水利工程建筑，具有较高的稳定性和抗洪能力，广泛应用于水力发电站、灌溉工程、防洪工程和供水工程等领域。
(完整版)水工建筑物简答题名词解释
近似将梯形心墙简化为等厚δ的矩形心墙，δ=（δ1+δ2）/2.由于坝壳的渗透系数K远大于心墙的渗透系数K0，可假设心墙上游面坝壳的浸润线与库水位齐平。
则通过心墙的单宽渗流量q1为：q1=K0（H1²-h²）/2δ，通过心墙下游坝壳的单宽渗流量q2为：q2=k（h²-t²/2L）；q=q1=q2，即可求得q和h。
浸润线方程仍然为：q=k（h²-y²）/2x。
第二章水工建筑物设计综述一、填空1.一般水工建筑物按用途可分为挡水、泄水、输水、取水和整治五大类。
2.水力发电的两个基本要素是水头、落差。
3.水工建筑物按使用时间可分为永久性水工建筑物、临时性水工建筑物。
4.按目的和采用的工程措施可分为：防洪、农田水利、水力发电、航运、城市给水排水、水产养殖和水利环境保护七大相关部门。
5.我国水资源总量为2.8万亿m3，在世界各国中居第6位。
6.我国目前最主要的四大水问题分别是防洪标准低、水资源紧缺、水能资源开发利用程度不高和水污染。
7.根据规范，将水利水电枢纽工程根据其工程规模、效益及在国民经济中的重要性划分为五等。
8.根据规范，将永久性水工建筑物根据其所属工程等别和其在工程中的作用重要性划分为五级；将临时性水工建筑物划分为三级。
二、名词解释1、水利工程：对自然界的地表水和地下水进行控制和调配，以达到除害兴利目的而兴建的各项工程，总称为水利工程。
2、水利枢纽：为了综合利用水资源以满足不同水利部门的需要，常在河流适当断面集中修建多种不同类型与功能的水工建筑物，这些由若干水工建筑物组成的综合体称为水利枢纽。
3、水工建筑物：用来直接实现各种水利目标进行控制和分配水流而修建的工程建筑物。
三、论述题1、水利枢纽及水工建筑物为什么要分等分级？分等分级的依据是什么？答：水利枢纽和水工建筑物必须确保安全可靠，但要避免过分安全造成的浪费，因此为了为了使工程的安全性与经济性合理地统一起来，并将水利枢纽及其组成建筑物按其所承担的任务，效益，规模大小及其重要性划分成不同的等级，以便不同的等级依次确定不同的设计，施工和运用的标准，使得所设计的工程建筑物既能保证安全又可节省投资，这种划分等级区别对待的方法可以实现安全性与经济性最终统一协调。
重力坝
２.4 工期安排
三峡工程分三个阶段完成全部施工任务，全部 工期为17年。
第一阶段（1993-1997年）为施工准备及一期 工程，施工需5年，以实现大江截流为标志。
第二阶段（1998-2003年）为二期工程，施工 需6年，以实现水库初期蓄水、第一批机组发电和 永久船闸通航为标志。
第三阶段（2004-2009年）为三期工程，施工 需6年，以实现全部机组发电和枢纽工程全部完建 为标志。
工期安排
第一阶段（1993-1997年）：施工准备及 一期工程，工期为5年。利用中堡岛修建一 期土石围堰围护右岸叉河。一期基坑内修 建导流明渠和混凝土纵向围堰。同时，在 左岸岸坡修建临时船闸。江水及船舶仍从 主河槽通过。
第二阶段（1998-2003年）：二期工 程，工期为6年。修建二期上下游横向围 堰，与混凝土纵向围堰形成二期基坑。 进行河床泄洪坝段、左岸电站坝段和左 岸电站的建设。同时，在左岸修建永久 通航建筑物。二期导流期间，江水经导 流明渠下泄，船舶经导流明渠或临时船 闸通行。
第三阶段（2003-2009年）：三期工程， 工期为6年。修建三期碾压混凝土围堰， 拦断导流明渠。水库蓄水至135米高程。左 岸电站及永久船闸开始投入运行。三期围 堰与混凝土纵向围堰形成三期基坑，基坑 内修建右岸大坝和电站。三期导流期间， 江水经由泄洪坝段的永久深孔和22个临时 导流底孔下泄，船舶经永久船闸通行。
（5）泄洪建筑物布置：可布置于坝身；
（6）施工：体积大，可采用机械化施工；渡汛条件好；
（7）缺点：坝体中部材料强度没有充分利用，材料浪费
大；坝底面积大，扬压力大，对大坝稳定不利；施工期需采
取温控措施。
二.重力坝各坝型剖面
水工建筑物考试问答题
⽔⼯建筑物考试问答题（1）为什么要对坝体混凝⼟进⾏分区？答案：混凝⼟重⼒坝坝体各部位的⼯作条件及受⼒条件不同，对上述混凝⼟材料性能指标的要求也不同。
为了满⾜坝体各部位的不同要求，节省⽔泥⽤量及⼯程费⽤，把安全与经济统⼀起来，通常将坝体混凝⼟按不同⼯作条件进⾏分区，选⽤不同的强度等级和性能指标。
（2）什么叫⼟⽯坝的渗透变形？防⽌渗透变形的⼯程措施有哪些？答案：由于⼟⽯坝坝⾝及地基中的渗流，在物理或化学的作⽤，导致⼟体颗粒流失，⼟壤发⽣局部破坏，称为渗透变形。
常⽤的⼯程措施包括：(a) 采取⽔平或垂直防渗措施，以便尽可能地延长渗径，达到降低渗透坡降的⽬的；(b)采取排⽔减压措施，以降低坝体浸润线和下游渗流出⼝处的渗透压⼒。
对可能发⽣管涌的部位，需设置反滤层，拦截可能被渗流带⾛的细颗粒；对下游可能产⽣流⼟的部位，可以设置盖重以增加⼟体抵抗渗透变形的能⼒。
(3) 选择枢纽⽅案时，⼀般需进⾏哪些项⽬的⽐较？答案：⽔利枢纽布置的任务是合理地确定枢纽中各组成建筑物之间的相互位置，即确定各建筑物之间在平⾯上和⾼程上的布置。
由于影响枢纽布置的因素很多，因此在进⾏枢纽布置时应深⼊研究当地条件，全⾯考虑设计、施⼯、运⽤、管理及技术经济等问题。
⼀般应进⾏多⽅案的⽐较，在保证运⽤⽅便和安全可靠的前提下，⼒求做到节省⼯程量、便于施⼯、缩短⼯期，优选技术经济效益最佳的⽅案。
（4）⽔⼯隧洞的⼯作闸门和检修闸门各有何⼯作特点？如何布置？答案：⽔⼯隧洞⼀般需要设置两道闸门，⼀道是⼯作闸门，其作⽤是控制⽔流流量、封闭孔⼝，要求在动⽔中启闭；另⼀道是检修闸门，当检修⼯作闸门或检修隧洞时，⽤以挡⽔，在隧洞进⼝都要设置检修闸门。
当隧洞出⼝低于下游⽔位时，出⼝处也需要设置检修门。
⽆压隧洞⼀般将闸门设置在隧洞进⼝处，有压隧洞⼤多将闸门设置在出⼝处。
另外，有些⼯程的泄洪洞将⼯作闸门布置在洞内。
检修闸门⼀般布置在隧洞进⼝处，位于⼯作闸门的上游侧。
重力坝的定义和特点
重力坝的定义和特点重力坝是一种建筑物，通常用于堵塞河流或山谷中的水流，并形成一个大型水库。
它是靠坝体自身的重力来抵抗水压力，从而保持坝体的稳定性。
重力坝是世界上最常见的大坝类型之一，由于其结构简单、施工成本相对较低以及可靠性高等特点，在水利工程中得到广泛应用。
重力坝的主要特点如下：1. 坝体稳定性高：重力坝的设计和施工都是以坝体的重力来抵抗水压力，由于重力坝坝体底部较宽，会形成一个大的基础面积，从而增加了坝体的稳定性。
另外，重力坝通常采用高度较大的坝体，使得水压力分布更加均匀，进一步提高了坝体的稳定性。
2. 施工成本相对较低：重力坝的建造相对简单，主要使用的材料是混凝土，成本较低。
而且重力坝通常可以在坝址上直接将混凝土浇筑成坝体，不需要进行大规模的土石方工程，从而节约了施工成本。
3. 抗震能力较强：重力坝具有较好的抗震能力，可以有效应对地震引起的水压力和地表震动。
由于重力坝的坝体底部较宽，抗震能力较强，可以减少地震对坝体的影响。
4. 适用范围广：重力坝适用于各种地质条件，可以修建在河流、山谷、峡谷等地形上。
同时，重力坝还可以用于灌溉、发电、供水等多种用途，具有广泛的应用领域。
5. 可维修性高：由于重力坝的结构相对简单，维修起来也相对容易。
一旦坝体出现问题，可以通过对坝体进行修复或加固来解决，维修成本相对较低。
虽然重力坝具有很多优点，但也存在一些局限性：1. 坝体体积大：由于重力坝的坝体需要抵抗水压力，因此坝体通常较大，占地面积较大。
在某些狭窄的河道或峡谷中，可能无法选择重力坝作为建设方案。
2. 河谷形态限制：重力坝适用于河流或山谷地形，但对于某些地形条件复杂的区域，重力坝可能无法满足需求。
在这种情况下，可能需要选择其他类型的大坝。
重力坝是一种通过坝体自身的重力来抵抗水压力的大型水坝。
重力坝具有坝体稳定性高、施工成本低、抗震能力强、适用范围广和可维修性高等特点。
然而，重力坝的体积较大，在某些地形条件下可能无法选择。
重力坝的特点
规律： 1）施工运用方便多做成a=90 2）f较低时，为满足稳定，减小a角，利用 水重 W2 重 力 3）工程经验 坝 基 H 本 m=0.6—0.8（下游坡） p 剖 面 W1 n=0—0.2（上游坡）
a B
arH U
三、实用剖面
根据运用和交通要求，坝顶应有足够的宽 度，无特殊要求，坝顶宽=8-10%坝高，但 不得小于 2 米，如有运用和交通要求，应 满足这些要求。 坝顶高于水库水位的高度△h计算： △h=hl+hz+hc 坝顶高度=设计洪水位+△h
因为作用于上游面的水压力呈三角形分布, 所以重力坝面是三角形。 当a>90时，即上游面为倒坡。库空时，三 角形重心可能超过底边三分点在下游面产 生拉应力，而且倒坡不便施工。 当a<90时，利用水重帮助稳定。但角度太 小时，库满时合力可能超过底边三分点 （偏下游）在上游面产生拉应力。上游面 坡度越缓，第一主应力越易成为拉应力， 故a角不宜太小。
rH2
P
W1
W2
软 弱 面
U1
U2
四、提高坝体抗滑稳定性的工程措 施
（1）利用水重 （2）将坝基开挖成倾向上游的斜面 （3）在坝踵下设齿墙 （4）抽水措施 （5）加固地基 （6）利用预应力
第四节 重力坝的应力分析
目的： 1、为了检验大坝在施工期和运用期是否满足强度 要求； 2、为解决设计和施工中的某些问题，如砼分区， 某些部位的配筋等提供依据。 应力分析的过程： 1、进行荷载计算及荷载组合 2、选择合适的方法进行应力计算 3、检验大坝各部位的应力是否满足强度要求
坝体混凝土的抗压龄期一般可取为90天， 最多不超过180天。坝体混凝土的抗拉 龄期一般可取为28天，一般不采用后 期强度。
水工建筑物简答题及答案
重力坝重力坝断面设计应满足：（1）稳定和强度的要求，保证大坝安全（2）工程量小（3）便于施工（4）运用方便。
1. 简述重力坝的特点。
重力坝工作原理:在水压力及其他荷载作用下，依靠坝体自重产生的抗滑力来满足稳定要求；同时依靠坝体之中产生的压应力来减小库水压力所引起的上游坝面拉应力以满足强度要求。
适用条件：绝大部分建在岩基上，可承受较大的压应力，还可利用坝体混凝土与岩基表面之间的凝聚力，提高坝体的抗滑稳定安全度。
答：优点：强度高、耐久性好、安全可靠，施工方便坝顶、坝身可溢流――便于施工导流、泄洪布置坝段受力简单、结构作用明确--- 应力稳定分析简单缺点：对地形、地质条件适应能力强缺点：剖面大按应力、稳定确定砼材料抗压性能不能充分发挥坝底扬压力大一一对稳定、应力不利体积大，施工温控措施复杂2•重力坝如何进行分类？答：重力坝的分类方法很多，主要有以下几种：按高度分类按坝高分：高坝：H>70m中高坝：H=30-70m低坝:H<30m按泄水条件分类；溢流重力坝，非溢流按筑坝材料分类；砼重力坝、浆砌石重力坝按坝体结构形式分类；实体~、宽缝~、空腹~、碾压砼~、预应力锚固~3•简述重力坝的设计过程。
答：①枢纽布置②剖面设计一一设计非溢流坝段、溢流坝段、泄水孔坝段剖面形式③稳定、应力计算一计算在荷载作用下，坝体抗滑稳定、坝底坝身应力是否满足规范要求④细部构造设计一一廊道、分缝…5、消能防冲设计6、地基处理措施确定⑦若上述④⑤⑥有一项不满足，应重新拟定坝体剖面尺寸，并重新进行计算。
4•提高重力坝抗滑稳定的工程措施有哪些？答：①利用水重来增加坝体自重：②采用有利的开挖轮廓线：③设置齿墙：④抽排水措施：⑤加固地基：⑥预应力措施：5.用材料力学法计算重力坝应力的主要假定是什么？答：①、假定坝体混凝土为均质连续各向同性的弹性体材料②、视坝段为固接于坝基上的悬臂梁，不考虑地基变形对坝体应力的影响，并认为各坝段独d x d s Sin d yd 同样由 Fx d x d y d y yd tg d P d )m 0 得: P d d y(xd d y xdP dF y 0 d d y yd d x P d d x P ud d x 0d ( yd P ud d y P d )? (yd P ud d y P d )md y同样由 F x 0得 xd (P d P ud ) d m答：坝基应力控制标准：0 y [ y ]立工作，横缝不传力。
重力坝特点
重力坝特点一、引言重力坝是一种常见的水利工程结构，用于蓄水、供水和发电等目的。
它由混凝土或石头等材料构成，通过其自身的重力来抵抗水压力。
本文将详细介绍重力坝的特点。
二、结构特点1.坝体稳定性强：重力坝以其自身的质量来抵抗水压力，具有较好的稳定性。
坝体通常采用混凝土或石头等材料构建，能够承受巨大的水压力。
2.基础宽大：为了增加重心位置，提高稳定性，重力坝通常具有较宽的基础。
宽大的基础可以分散坝体上的应力，并将其传递到地基中。
3.抗震性能好：由于重力坝结构稳定且质量大，能够有效地抵抗地震引起的水压力和地震动荡。
4.施工相对简单：相比其他类型的大型水利工程结构，如拱坝和土石坝，重力坝施工相对简单。
主要施工过程包括原址准备、坝体浇筑和基础处理等。
三、水力特点1.蓄水能力强：重力坝的主要功能之一是蓄水。
由于坝体的稳定性和结构特点，重力坝能够容纳大量的水，提供持续的供水能力。
2.水流控制灵活：重力坝通常具有可调节的泄洪设施，可以根据需要控制水流。
这使得重力坝在应对洪水和干旱等极端气候条件下具有灵活性。
3.发电效率高：许多重力坝还用于发电。
通过引导蓄水释放能量，可以驱动涡轮发电机产生电能。
由于重力坝通常具有较高的水头，其发电效率较高。
四、环境影响1.生态影响：建造重力坝会改变河流或溪流的自然环境，影响河道生态系统。
大规模蓄水会淹没大片土地和植被，破坏野生动物栖息地。
2.社会影响：重力坝可能导致人口迁移和土地征用。
为了建设重力坝，可能需要搬迁当地居民，并占用农田或其他资源。
3.地质影响：重力坝的建设对地质环境有一定影响。
特别是在山区或地震活跃区域，需要进行详细的地质勘测和工程设计，以确保坝体的稳定性和安全性。
五、案例分析1.三峡大坝：作为世界上最大的重力坝之一，三峡大坝位于中国长江上。
它具有强大的防洪能力、巨大的蓄水容量和高效的发电能力，对中国经济和环境产生了深远的影响。
2.卢旺达鲁鲁贝尔重力坝：这座位于卢旺达的重力坝为该国提供了稳定的供水和发电能力。
第二章 重力坝自测题及答案
第二章重力坝自测题一、填空题1.重力坝是指。
其坝轴线一般为直线，垂直于坝轴线方向设，将坝体分成若干个坝段，每一个坝段相当于固接于地基上的。
2.坝高是指之间的高度。
3.重力坝按坝高可分为、、三类。
按泄水条件可分为、。
按坝体结构形式可分为、、和。
4.重力坝承受的主要荷载是呈三角形分布的，控制坝体剖面尺寸的主要指标是、，重力坝的基本剖面是形。
5.挑流消能一般适于。
挑射角度一般为20°~25°。
若挑射角度加大，增大，且加深。
6.非溢流坝的坝顶或防浪墙顶必须高出库水位，其高出库水位的高度为：△h=hl +hz+hc,其中hl表示，hz表示，hc表示。
7.表示地震对建筑物的影响程度。
越大，表示对建筑物的破坏越大，抗震设计要求越高。
8.按承载能力极限状态设计时，应考虑和两种作用效应组合。
9.按正常使用极限状态设计时，应考虑和两种作用效应组合。
10.溢流坝既是，又是。
因此，坝体剖面设计时除满足稳定和强度要求外，还要满足的要求，同时要考虑下游的消能问题。
11.溢流坝的溢流面由顶部的、中间的、底部的组成。
12.不设闸门时，溢流坝的坝顶高程等于水库的水位。
13.单宽流量的大小是溢流坝设计中一个很重要的控制指标。
如果单宽流量越大，对不利，但对有利。
14.溢流坝段的横缝有两种布置方式。
其中，横缝布置在时，相邻坝段产生的不均匀沉陷不影响闸门启闭，但闸墩厚度。
另一种形式，横缝布置在，闸墩比较薄，但受地基不均匀沉陷的影响大。
15.闸墩的断面形状应使，减小水头损失，墩头的形状常用、、等。
16.重力坝的泄水孔按其作用分为、、、、灌溉孔和放水孔。
按水流的流态可分为、。
17.有压泄水孔的工作闸门布置在处，检修闸门布置在。
无压泄水孔的工作闸门布置在处，检修闸门布置在。
18.重力坝的坝体防渗是采用。
19.工作闸门常在中启闭，检修闸门在中启闭，事故闸门常在中快速关闭，在中开启。
20.通气孔的上端进口不允许设在内，自由通气孔的上端进口应高于。
简述重力坝的特点
简述重力坝的特点重力坝是一种常见的水利工程建筑物，它的建造主要依靠自身重力来抵抗水压力，以保证坝体的稳定性。
重力坝的特点主要体现在以下几个方面：1. 结构简单稳定：重力坝的主要特点是结构简单，通常由大块的混凝土组成，这些块体通过相互的压力和重力相互平衡，从而保证了坝体的稳定性。
重力坝的结构不依赖于其他辅助设施，因此在建造过程中的工程量相对较小，施工周期较短。
2. 抗震性能良好：重力坝的坝体重量较大，能够有效地抵抗地震力的作用。
由于重力坝具有良好的抗震性能，因此在地震多发地区广泛应用。
重力坝的稳定性还能够通过地下压力平衡和坝底的加固等措施来进一步提高。
3. 水流阻力小：重力坝通常采用宽顶窄底的设计，这样可以减小水流通过坝体所产生的阻力，从而降低对坝体的冲击力。
此外，重力坝的坝顶通常较宽，有利于水流平稳通过，减少溢流对坝体的冲击。
4. 坝型多样性：重力坝的设计可以根据地质条件和工程需要进行多样化，可以根据需要选择不同的坝型，如重力拱坝、重力壁坝、重力砌块坝等。
不同的坝型在结构形式和施工工艺上有所不同，可以根据具体情况来选择合适的坝型。
5. 维护成本相对较低：由于重力坝的结构简单，维护成本相对较低。
一般情况下，只需要定期检查和维修坝体的表面和排水系统，就能够保持坝体的正常运行。
只有在出现重大损坏或其他问题时，才需要进行较大规模的维修和加固工作。
总的来说，重力坝具有结构简单、稳定性好、抗震性能高、水流阻力小、坝型多样性强以及维护成本低等特点。
它是一种广泛应用于水利工程中的重要建筑物，能够有效地储存和调节水资源，保护人民生命财产安全，促进经济发展。
在未来的工程建设中，重力坝仍将发挥重要的作用。
重力坝知识点
重力坝一、重力坝的工作原理及特点1、重力坝在水压力及其它荷载作用下必需满足：A 、稳定要求：主要依靠坝体自重产生的抗滑力来满足。
B 、强度要求：依靠坝体自重产生的压应力来抵消由于水压力所产生的拉应力来满足。
2、重力坝的类型：（1）按构造不同分为：实体重力坝，宽缝重力坝，空腹重力坝和预应力重力坝。
（2）按作用可以分：溢流重力坝，非溢流重力坝。
（3）按筑坝材料的不同分为：混凝土重力坝和浆砌石重力坝。
二，重力坝的荷载组合基本组合1：正常蓄水位情况，作用包括：①②③④⑤基本组合2：防洪高水位情况，作用包括：①②③④⑤⑦基本组合3：冰冻情况，作用包括：①②③④⑥偶然组合1：校核洪水位情况，作用包括：①④⑧⑨⑩⑾偶然组合2：地震情况，作用包括：①②③④⑤⑿重力坝按极限状态设计时一般要考虑四种承载能力极限状态：①坝趾抗压强度极限状态②坝体与坝基面的抗滑稳定极限状态③坝体混凝土层面的抗滑稳定极限状态④基岩有薄弱层时坝体连同部分坝基的深层抗滑稳定极限状态。
三 重力坝的抗滑稳定分析沿坝基面的抗滑稳定分析重力坝失稳破坏的机理：首先坝踵处基岩和胶结面出现微裂松弛区，随后在坝址处基岩和胶结面出现局部区域的剪切屈服，进而屈服范围逐渐增大并向上游延伸，最后形成滑动通道，导致大坝的整体失稳。
（一）抗剪强度公式：（1）当接触面呈水平时，其抗滑稳定安全系数)(∑-=U W f K S S )(∑-=U W f K S S /∑P ∑P（2）当接触面倾向上游时，其抗滑稳定安全系数 ∑∑∑∑-+-=ββββsin cos )sin cos (W P P U W f K S ∑∑∑∑-+-=ββββsin cos )sin cos (W P P U W f K S（二）抗剪断公式：∑∑'+-'=P A c U W f K S )(∑∑'+-'=P A c U W f K S )(深层抗滑稳定分析（1） 单斜面深层稳定计算：如图将软弱面以上的坝体和地基视为刚体，按下式计算：∑∑∑∑-+-=ββββsin cos )sin cos (W P P U W f K S ∑∑∑∑-+-=ββββsin cos )sin cos (W P P U W f K S（2） 双斜面深层抗滑稳定计算：提高抗滑稳定性的工程措施：1） 利用水重2） 采用有利的开挖轮廓线： ① 使坝基面倾向上游。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述重力坝的特点
重力坝是一种建筑物，主要用于拦截水流，形成水库。
它的特点是具有较大的自重，能够通过其自身的重力来抵抗水压力和其他外力，保证坝体的稳定性。
重力坝的建造一般使用混凝土材料，因为混凝土具有良好的抗压性能和耐久性，能够承受大的荷载和长期的水压力。
重力坝的特点主要体现在以下几个方面：
1. 稳定性强：重力坝的建造采用自重原理，坝体的自重使其能够抵抗水压力和其他外力，保持稳定。
由于重力坝具有较大的自重，能够承受较大的荷载和水压力，因此其稳定性较强。
2. 结构简单：重力坝的结构相对简单，一般由坝基、坝身和坝顶组成。
坝基是坝体的承载层，坝身是水流拦截的主体部分，坝顶是用来防止水流溢出的部分。
由于结构简单，重力坝的施工相对容易，成本较低。
3. 建造周期短：相比于其他类型的水坝，重力坝的建造周期较短。
由于其结构简单，施工过程相对简单，所需时间较少。
这对于项目进度的控制和工期的紧迫性非常有利。
4. 抗震性能好：重力坝的自重使其具有较好的抗震性能。
在地震发生时，重力坝由于自身的重力能够抵抗地震产生的水压力和其他力的作用，从而保持稳定。
而且，重力坝的建造材料一般是混凝土，
相比于其他材料如砖石等，具有较好的抗震性能。
5. 适用范围广：重力坝适用于各种地质条件和水流情况。
无论是在平原、山区还是高原地区，无论是在大江大河、小溪小河还是湖泊、水库等水流环境中，重力坝都能够发挥良好的作用。
重力坝的特点使其在水利工程中得到广泛应用。
它被广泛用于水库、发电厂、灌溉工程等领域。
重力坝的稳定性和抗震性能能够保证水坝的安全运行，结构简单和建造周期短能够提高工程进度和降低成本，适用范围广能够满足不同地区的需求。
因此，重力坝在水利工程中具有重要的地位和作用。
