(完整版)第26讲三视图与展开图
新人教版九年级下册初中数学 课时3 三视图与展开图 教案(教学设计)
第二十九章投影与视图29.2 三视图课时3 三视图与展开图【知识与技能】1.学会根据物体的三视图描述出几何体的基本形状或实物原型.2.体会三视图与实物原型之间的关系.【过程与方法】1.经历探索由简单的几何体的三视图还原几何体的过程,进一步发展空间想象能力.2.通过观察探究等活动使学生能根据物体的三视图还原出物体的形状,进一步认识物体与其三视图之间的关系.【情感态度与价值观】1.使学生学会关注生活中有关投影的数学问题,提高数学的应用意识.2.在探究三视图向立体图形转化的过程中,使学生感受数学的和谐美,培养学生动手实践能力,发展空间想象能力.3.通过学生对“三视图”的学习,逐步养成严谨、细致、规范的行为习惯,同时激发学生热爱生活、热爱数学的情感.根据物体的三视图描述出几何体的基本形状或实物原型.根据物体的三视图想象几何体的形状.多媒体课件.导入一:【复习提问】1.画一个立体图形的三视图时要注意什么?2.说一说直三棱柱、圆柱、圆锥、球的三视图.【师生活动】教师提出问题,学生回顾上节课内容并作出回答,教师点评.导入二:【课件展示】动手操作:下图是一根钢管,画出它的三视图.【师生活动】学生独立完成后小组交流答案,小组代表板演,教师点评,最后强调易错点:画图时规定,看得见部分的轮廓线画成实线,因被其他部分遮挡而看不见部分的轮廓线画成虚线.解:如图是钢管的三视图,其中的虚线表示钢管的内壁.[设计意图]通过有针对性的复习引入新课,让学生初步了解研究三视图是生活的需要,激发学生的学习兴趣,同时为本节课的学习做好铺垫.[过渡语]上节课我们讨论了由立体图形(实物)画出三视图,那么由三视图能否想象出立体图形(实物)呢?这就是我们这节课要探究的内容.一、观察体验欣赏机械制图中三视图与对应的立体图形的图片,说说三视图与对应的立体图形有怎样的关系.【师生活动】教师出示图片,学生观察,探讨二者之间的关系,初步感知由图想物的过程.[设计意图]学生通过观察探讨三视图与立体图形之间的对应关系,培养学生的空间观念,为新课的探索做好铺垫,同时通过认识三视图与其对应的立体图形在工件生产中的作用,使学生感受知识的应用价值,激发学生学习数学的兴趣.二、探究新知如图,分别根据三视图说出立体图形的名称.思路一学生通过自主学习解答.【师生活动】学生独立思考后小组合作交流,尝试画出立体图形,板书答案,教师巡视过程中帮助有困难的学生,点评结果,强调注意事项.解:(1)从三个方向看立体图形,视图都是矩形,可以想象出这个立体图形是长方体,如图(1).(2)从正面、侧面看立体图形,视图都是等腰三角形,从上面看,视图是带圆心的圆,可以想象这个立体图形是圆锥,如图(2).【归纳】由三视图想象立体图形时,要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面,然后再综合起来考虑整体图形.思路二教师引导分析解答.【思考】(1)长方体与圆锥的三视图分别是什么形状?(2)如果一个物体的三个视图均是长方形,那么这个物体是什么形状?(3)如果一个物体的主视图和左视图是等腰三角形,俯视图是带圆心的圆,那么这个物体的形状是什么?(4)由三视图想象几何体,分别通过观察哪个视图确定几何体的前面、左面和上面?【师生活动】学生在教师提出的问题下思考回答,然后尝试画出立体图形,教师及时点评,最后归纳总结.解:(同思路一)【归纳】(同思路一)根据物体的三视图(如图),描述物体的形状.教师引导分析:由主视图可知,物体正面是；由俯视图可知,由上向下看物体有两个面的视图是,且有一条棱(中间的实线表示)可见到,两条棱(虚线表示)被遮挡；由左视图知,物体的左侧有两个面的视图是,且有一条棱(中间的实线表示)可见到.综合各视图可知,物体的形状是. 【师生活动】教师引导学生总结由图想物的基本方法,学生结合例题小组讨论交流,师生共同归纳总结.解:物体是正五棱柱形状的,如下图.【追问】仔细观察以上两题的解题思路,由视图还原立体图形时应注意什么? 【师生活动】学生独立思考后小组合作交流,师生共同归纳结论.【结论】主视图反映物体的长和高,主要提供正面的形状；左视图反映物体的高和宽,主要提供左侧面的形状；俯视图反映物体的长和宽,主要提供上面的形状,由俯视图看不出物体的高.某工厂要加工一批密封罐,设计者给出了密封罐的三视图(如图).请按照三视图确定制作每个密封罐所需钢板的面积.(图中尺寸单位:mm)教师引导分析:对于某些立体图形,若沿其中一些线(例如棱柱的棱)剪开,可以把立体图形的表面展开成一个平面图形——展开图.在实际生产中,三视图和展开图往往结合在一起使用.解决本题的思路是先由三视图想象出密封罐的形状,再进一步画出展开图,从而计算面积.【思考】(1)根据三视图,该物体的形状是什么?(2)该立体图形的展开图是什么?(3)如何求立体图形展开图的面积?(1)【师生活动】教师引导学生分析解题思路,学生思考问题后独立完成,小组内交流答案,教师巡视过程中帮助有困难的学生,对学生的答案进行点评,规范解题格式.解:由三视图可知,密封罐的形状是正六棱柱(如图(1)）.密封罐的高为50mm,底面正六边形的直径为100mm,边长为50mm,如图(2)是它的展开图.(2)由展开图可知,制作一个密封罐所需钢板的面积为:6×50×50+2×6××50×50sin60°=6×502×≈27990(mm2).[设计意图]学生在教师的引导下分析、观察、思考、想象、讨论,由三视图得出对应的实物,进一步掌握由图想物的技能,培养学生的空间想象能力,发展学生的空间观念,同时小组合作交流,提高学生与他人合作的能力.例3是例1、例2的拓展,由图到物,再由物到图,提高学生分析问题、解决问题的能力.[知识拓展](1)由一个视图不能确定物体的空间形状,根据三视图描述几何体形状或实物原型时,必须将各视图对照起来看.(2)一个摆好的几何体的三视图是唯一的,但从视图反过来考虑几何体时,它有多种可能性.例如,正放的正方体的主视图是正方形,但主视图是正方形的几何体还可能是长方体、圆柱等.1.由三视图到立体图形.(1)由一个视图不能确定物体的空间形状,根据三视图描述几何体形状时,必须将各视图对照起来看.(2)一个摆好的几何体的视图是唯一的,但从视图反过来考虑几何体或实物时,它有多种可能.(3)对于较复杂的物体,由三视图想象物体的原型时,应搞清三个视图之间的前后、左右、上下的对应关系.2.由三视图还原立体图形时应注意:(1)主视图反映物体的长和高,主要提供正面的形状；(2)左视图反映物体的高和宽,主要提供左侧面的形状；(3)俯视图反映物体的长和宽,主要提供上面的形状,由俯视图看不出物体的高.第2课时1.观察体验2.探究新知例1例2例3一、教材作业二、课后作业【基础巩固】1.如图是某几何体的三视图,则该几何体是()A.三棱柱B.长方体C.圆柱D.圆锥2.如图是某几何体的三视图,则该几何体的形状是()A.长方体B.圆锥C.圆柱D.三棱柱3.一个几何体的三视图如图,则该几何体可能是()4.已知一个正棱柱的俯视图和左视图如下图,则其主视图是()5.某几何体的三视图如图,则组成该几何体的小正方体的个数是()A.3B.4C.5D.66.某超市货架上摆放着某品牌红烧牛肉方便面,如图是它们的三视图,则货架上的红烧牛肉方便面至少有()A.8桶B.9桶C.10桶D.11桶7.某几何体的三视图如图,则组成该几何体共用了个小方块.8.某工厂要加工一批茶叶罐,设计者给出了茶叶罐的三视图,如图(单位:mm),按照三视图制作每个密封罐所需钢板的面积至少是.9.下图是由一些小正方体搭成的几何体的俯视图,小正方形上的数字表示在该位置的小正方体的个数,试画出它的主视图和左视图.【能力提升】10.如图是由一些大小相同的小正方体组成的几何体的主视图和左视图,则组成这个几何体的小正方体的个数可能是.11.如图是一个几何体的三视图,其中主视图、左视图都是腰长为13cm,底边长为10cm的等腰三角形,则这个几何体的侧面积是cm2.12.如图是一个几何体的三视图,则这个几何体的表面积是.13.已知某几何体的三视图如图,求该几何体的表面积.【拓展探究】14.如图是一个几何体的三视图.(单位:厘米)(1)写出这个几何体的名称；(2)根据图中数据计算这个几何体的表面积.【答案与解析】1.C解析:∵三视图中有两个视图为矩形,另外一个视图的形状为圆,∴这个几何体为圆柱.故选C.2.D解析:根据主视图和左视图为矩形,俯视图是三角形可判断出这个几何体应该是三棱柱.故选D.3.C解析:主视图和左视图上边是等腰三角形,下边是矩形,俯视图为带圆心的圆,所以该几何体上边是圆锥,下边是圆柱.故选C.4.D解析:根据此正棱柱的俯视图和左视图得到该几何体是正五棱柱,其主视图应该是矩形,而且有两条实线,一条虚线.故选D.5.B解析:首先可以判断该几何体的底层共有3个小正方体,而根据主视图与左视图可知第二层有1个小正方体,故共有4个小正方体.故选B.6.B解析:根据三视图易得第一层有4桶,第二层最少有3桶,第三层有2桶,所以至少共有9桶.故选B.7.7解析:观察该几何体的三视图发现该几何体共有三层,第一层有三个,第二层有两个,第三层也有两个,故该几何体共有3+2+2=7（个）小方块.8.20000πmm2解析:由三视图可知茶叶罐的形状为圆柱,并且茶叶罐的底面直径2R为100mm,高H为150mm,每个密封罐所需钢板的最少面积即为该圆柱体的表面积,S =2πR2+表2πRH=2π×502+2π×50×150=20000π(mm2),故制作每个密封罐所需钢板的面积至少为20000πmm2.9.解:如图.10.3或4或5解析:根据主视图与左视图知,第一行的正方体有1(只有右边有)或2(左右都有)个,第二行的正方体可能有2(左边有)或3(左右都有)个,1+2=3,1+3=4,2+2=4,2+3=5,故可能有3,4,5个.11.65π解析:依题意知母线长l=13,底面半径r=5,则由圆锥的侧面积公式得S=πrl=π·5·13=65π.12.π+3π解析:由三视图知,空间几何体是一个组合体,上面是一个圆锥,圆锥的底面直径是2,高是2,∴圆锥的母线长为=,∴圆锥的侧面积是π×1×=π；下面是一个圆柱,圆柱的底面直径是2,高是1,∴圆柱表现出来的表面积是π×12+2π×1×1=3π,∴空间组合体的表面积是π+3π. 13.解:由三视图可知该几何体的下面是长、宽、高分别为4,4,2的长方体,上面为四棱锥,且高是2,底面为边长是4的正方形,∴S表面积=4×2×4+4×4+4××4×2=48+16.14.解:(1)根据三视图的知识,主视图以及左视图都是等腰三角形,俯视图为带圆心的圆,故可判断该几何体是圆锥.(2)表面积S=S扇形+S圆=πrl+πr2=12π+4π=16π(平方厘米),即该几何体的表面积为16π平方厘米.本节课课前的复习提问,为本节课的学习做好铺垫,以生活实例导入新课,让学生初步了解三视图是生活的需要,激发学生学习兴趣.探究已知三视图和实物之间的关系,学生经过观察、讨论,初步了解三视图与物体之间的对应关系,然后探究新知环节,以课本三个层层递进的例题展开,以学生活动为主,通过观察、思考、讨论、操作、归纳等数学活动,探究出由三视图得到立体图形的一般思路和方法,体现了学生在课堂上的主体作用.学生在课堂上思维活跃,积极发言,经历知识的形成过程,体验成功的快乐,达到提高能力的目的.本节课的重点是由三视图还原立体图形,认识三视图与立体图形之间的关系,教学过程中注重了教师的引导和学生的主体作用在课堂上的展示,重点设计在自主探究、合作交流等活动上,过于追求课堂形式,学生数学能力尤其是空间想象能力,没有得到很好的发挥,课堂形式是为了让学生更好地掌握知识、提高能力,所以在以后的教学中要尽量让两者有机结合,重在通过课堂学习提高学生能力.本节课是上节课由立体图形画三视图的一个延续,主要探究由三视图画对应的立体图形,重点培养学生的空间想象能力,所以在教学设计中,复习上节课知识,为本节课的学习做好铺垫,然后从生活实例的三视图与实物对应到由三视图画出立体图形,再到由三视图求立体图形的表面积,由浅入深,由易到难引导学生观察、分析、讨论、归纳,得出由图到物的一般思路和方法,课堂上注重学生的参与性,多设计数学教学活动,让学生经历知识的形成过程,从而促进数学能力的提升.。
2020年中考数学必考考点专题27三视图与展开图(含解析)
专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。
2.物体的三视图特指主视图、俯视图、左视图。
（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。
（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。
（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。
物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。
3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。
【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A． B． C． D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A．B． C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。
初中数学精品课件： 三视图与表面展开图
A． 国 C． 中
【答案】 B
图 33-4
B． 的 D． 梦
5．(2019·淄博)下列几何体中，其主视图、左视图和俯视图完
全相同的是
()
A．
B
C．
D．
【答案】 D
题型一 判断物体的三视图
三视图是分别从正面、左面、上面三个方向看同一个物体 所得到的平面图形，判断三视图时应注意尺寸的大小，即三个 视图的特征：主视图体现物体的长和高，左视图体现物体的宽 和高，俯视图体现物体的长和宽．
【典例 2】 (2018·青岛)一个由 16 个完全相同的小立方
体搭成的几何体，其最下面一层摆放了 9 个小立方体，
它的主视图和左视图如图 33-7 所示，则这个几何体的
搭法共有
种．
图 33-7
【解析】 这个几何体的搭法共有 10 种，如解图所示．
【答案】 10
(典例 2 解)
【类题演练 2】 如图 33-8 所示的三视图所对应的几何体是 ( )
图 33-9
A． 25π
B． 24π
C． 20π
D． 15π
【解析】 由主视图可知圆锥的底面直径为 8，
∴底面半径 r＝4.
由左视图可知圆锥的高为 3，
∴母线长 l＝ 32＋42＝5，
∴S 圆锥侧＝πrl＝20π.
【答案】 C
【类题演练 3】 (2019·甘肃)已知某几何体的三视图如图 33-10 所示，其
的小立方体搭成，下列说法正确的是
()
A． 主视图的面积为 4
B． 左视图的面积为 4
C． 俯视图的面积为 3
D． 三种视图的面积都为 4
【答案】 A
图 33-18
4．若一个几何体的三视图如图 33-19 所示，则该几何 ( ) A． 直三棱柱 B． 长方体 C． 圆锥 D． 立方体

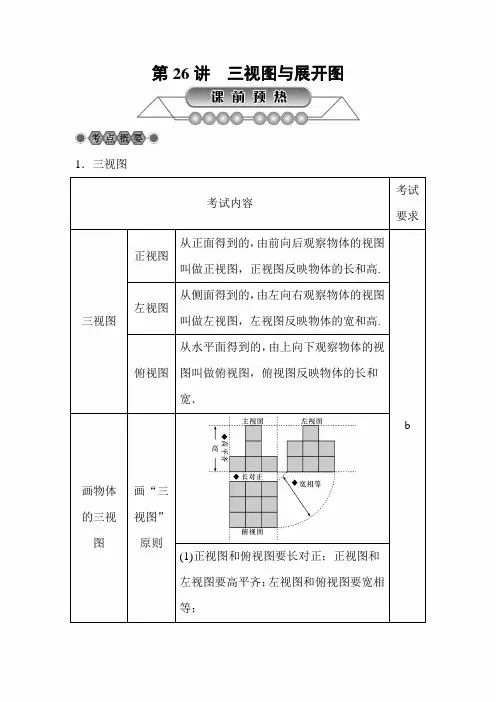

2021年中考数学二轮专题复习讲义：第26讲 三视图与展开图
第26讲三视图与展开图1．三视图考试内容考试要求三视图正视图从正面得到的，由前向后观察物体的视图叫做正视图，正视图反映物体的长和高.b 左视图从侧面得到的，由左向右观察物体的视图叫做左视图，左视图反映物体的宽和高.俯视图从水平面得到的，由上向下观察物体的视图叫做俯视图，俯视图反映物体的长和宽．画物体的三视图画“三视图”原则(1)正视图和俯视图要长对正；正视图和左视图要高平齐；左视图和俯视图要宽相等；(2)虚实：在画图时，看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．2.立体图形的展开与折叠考试内容考试要求圆锥的侧面展开图圆锥的侧面是一个扇形，能根据展开图想象和制作立体模型．b直棱柱侧面展开图直棱柱侧面展开图是矩形，能根据展开图想象和制作立体模型．正方体的平面展开图一个立体图形沿不同的棱剪开就得到不同的平面图形．考试内容考试要求基本思想转化思想，将立体图形转化为平面图形，如物体的包装等．b1．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是()第1题图第2题图2．(2017·丽水)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是()A．俯视图与主视图相同B．左视图与主视图相同C．左视图与俯视图相同D．三个视图都相同3．(2017·宁波)如图所示的几何体的俯视图为()4．(2017·金华)一个几何体的三视图如图所示，这个几何体是()A．球B．圆柱C．圆锥D．立方体【问题】如图，下列四个几何体是水平放置．(1)这四个几何体中，主视图与其他三个不相同的是________；(2)图(1)的直三棱柱，底面是边长为2的正三角形，高为4，则此直三棱柱的侧面展开图的面积________；(3)图(2)的圆柱，底面半径为2，高为4，则此圆柱左视图的面积________；(4)通过(1)(2)(3)的解答，请你联想三视图和立体图形展开图的相关知识、方法．【归纳】通过开放式问题，归纳、疏理简单几何体的三视图、展开图．类型一判断(画)几何体的三视图例1下列几何体中，俯视图相同的是()A．①②B．①③C．②③D．②④【解后感悟】掌握从不同方向看物体的方法和画几何体三视图的要求，通过仔细观察、比较、分析，可选出正确答案．1．(1)(2016·湖州)由六个相同的立方体搭成的几何体如图所示，则它的主视图是()(2)(2017·黔西南州)下列四个几何体中，主视图与左视图相同的几何体有()A．1个B．2个C．3个D．4个(3)(2017·台州)如图所示的工件是由两个长方体构成的组合体，则它的主视图是()类型二由三视图判断原几何体的形状例2(2016·黄石)某几何体的主视图和左视图如图所示，则该几何体可能是()A．长方体B．圆锥C．圆柱D．球【解后感悟】由三视图确定几何体，往往需要把三个视图组合起来、空间想象综合考虑；掌握常见几何体的三视图是解题的关键．2．(1)(2015·桂林)下列四个物体的俯视图与如图给出视图一致的是()(2)(2017·嘉兴模拟)如图是某个几何体的三视图，该几何体是()A．长方体B．正方体C．圆柱D．三棱柱(3)(2015·随州)如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是cm3.类型三立体图形的展开与折叠例3如图给定的是纸盒的外表面，下面能由它折叠而成的是()【解后感悟】常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形组成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的．3．(1)(2017·漳州模拟)如图是一个长方体包装盒，则它的平面展开图是()(2)(2015·广州)如图是一个几何体的三视图，则该几何体的展开图可以是()(3)如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B在围成的正方体上的距离是()A．0 B．1 C. 2 D.3(4)(2016·十堰)如图，从一张腰长为60cm，顶角为120°的等腰三角形铁皮OAB中剪出一个最大的扇形OCD，用此剪下的扇形铁皮围成一个圆锥的侧面(不计损耗)，则该圆锥的高为()A．10cm B．15cm C．103cm D．202cm类型四几何体的综合运用例4学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：碟子的个数碟子的高度(单位：cm)1 22 2＋1.53 2＋34 2＋4.5……(1)当桌子上放有x(个)碟子时，请写出此时碟子的高度(用含x的式子表示)；(2)分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．【解后感悟】从问题中获取信息(读表)，找出碟子个数与碟子高度之间的关系式是解此题的关键．4．(1)(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是()A．200cm2B．600cm2C．100πcm2D．200πcm2(2)如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有一滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外壁A处到达内壁B 处的最短距离为cm.【课本改变题】教材母题－－浙教版九下第76页例题如图是某几何体的三视图，则该几何体的体积是()A．18 3 B．54 3 C．108 3 D．216 3【方法与对策】由三视图求原几何体的体积，正确恢复原几何体是解决问题的关键．这类题是中考热点题型，平时学习中也要注意平面图形和空间图形的转化．【分不清三视图中的实线与虚线】一个空心的圆柱如图所示，那么它的主视图是()参考答案第26讲三视图与展开图【考题体验】1．D 2.B 3.D 4.B【知识引擎】【解析】(1)图(1)的主视图为长方形；图(2)的主视图为长方形；图(3)的主视图为长方形；图(4)的主视图为三角形．故主视图与其他三个不相同的是图(4)．(2)侧面展开图是矩形，侧面积为6×4＝24.(3)左视图的面积为4×4＝16.(4)画三视图，根据三视图描述简单几何体，直棱柱，圆锥侧面展开图等【例题精析】例1②③的俯视图都是圆，有圆心，故选C.例2∵如图所示几何体的主视图和左视图分别是长方形和圆，∴该几何体可能是圆柱体．故选C.例3B例4(1)2＋1.5(x－1)＝(1.5x＋0.5)cm(2)由三视图可知共有12个碟子，∴叠成一摞的高度＝1.5×12＋0.5＝18.5(cm)．【变式拓展】1．(1)A(2)D(3)A 2.(1)C(2)D(3)24 3．(1)A(2)A(3)B (4)D 4.(1)D(2)20【热点题型】【分析与解】由三视图可看出：该几何体是一个正六棱柱，其中底面正六边形的边长为6，高是2，所以该几何体的体积＝6×3 4×62×2＝108 3.故选C.【错误警示】A赠送励志修身名言警句可怕的敌人，就是没有坚强的信念。

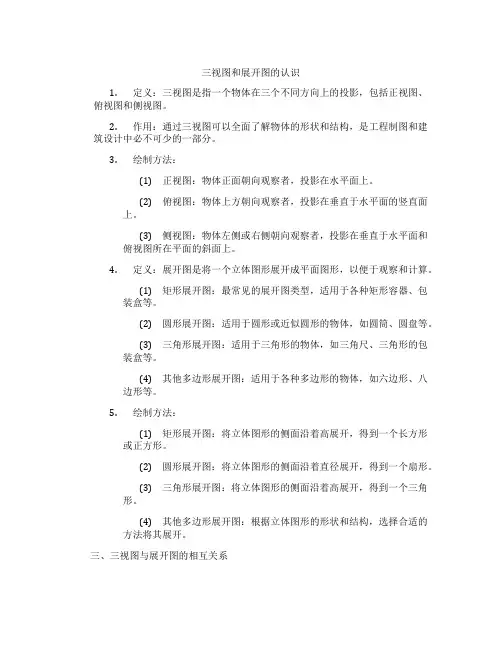

三视图和展开图的认识
三视图和展开图的认识1.定义：三视图是指一个物体在三个不同方向上的投影，包括正视图、俯视图和侧视图。
2.作用：通过三视图可以全面了解物体的形状和结构，是工程制图和建筑设计中必不可少的一部分。
3.绘制方法：(1)正视图：物体正面朝向观察者，投影在水平面上。
(2)俯视图：物体上方朝向观察者，投影在垂直于水平面的竖直面上。
(3)侧视图：物体左侧或右侧朝向观察者，投影在垂直于水平面和俯视图所在平面的斜面上。
4.定义：展开图是将一个立体图形展开成平面图形，以便于观察和计算。
(1)矩形展开图：最常见的展开图类型，适用于各种矩形容器、包装盒等。
(2)圆形展开图：适用于圆形或近似圆形的物体，如圆筒、圆盘等。
(3)三角形展开图：适用于三角形的物体，如三角尺、三角形的包装盒等。
(4)其他多边形展开图：适用于各种多边形的物体，如六边形、八边形等。
5.绘制方法：(1)矩形展开图：将立体图形的侧面沿着高展开，得到一个长方形或正方形。
(2)圆形展开图：将立体图形的侧面沿着直径展开，得到一个扇形。
(3)三角形展开图：将立体图形的侧面沿着高展开，得到一个三角形。
(4)其他多边形展开图：根据立体图形的形状和结构，选择合适的方法将其展开。
三、三视图与展开图的相互关系1.展开图可以转化为三视图：通过观察展开图，可以确定物体的正视图、俯视图和侧视图。
2.三视图可以转化为展开图：根据三视图，可以绘制出物体的展开图。
3.展开图中的信息可用于三视图的绘制：展开图中的边长、角度等信息可以用于确定三视图中的尺寸和形状。
四、实际应用1.工程制图：在建筑设计、机械设计等领域，三视图和展开图是表达物体形状和结构的重要手段。
2.制造业：在制造过程中，通过三视图和展开图可以方便地切割、加工和组装物体。
3.教育：在三视图和展开图的教学中，有助于培养学生的空间想象能力和逻辑思维能力。
4.日常生活中：展开图在包装、折叠等方面有广泛应用，如纸箱、衣物等。
五、注意事项1.准确绘制：在绘制三视图和展开图时，要注意尺寸、形状和位置的准确性。
新人教版九年级下册初中数学 课时3 三视图与展开图 教学课件
20c．m2
主视图
左视图
俯视图
第十六页，共十九页。
当堂小练
5. 如图是一个几何体的三视图，试描绘出这个零件的形状，并求出此三视图所 描述的几何体的表面积.
解：该几何体的表面积为
1 π×22+2π×2×2+ ×2 4×4π=20 π.
第十七页，共十九页。
拓展与延伸
6. 某一空间图形的三视图如图所示，其中主视图是半径为1的半圆以及高为
(3) 最后根据已知数据，求出展开图的面积.
第十二页，共十九页。
当堂小练
1. 一个长方体的左视图、俯视图及相关数据如图所示，
则其主视图的面积为
( )B
A. 6
B. 8
C. 12
D. 24
第十三页，共十九页。
当堂小练
2. 如图是一个几何体的三视图，根据图中提供的数据 (单位：cm)，可求得这个几何体的体积为 3 cm3.
新人教版九年级下册初中数学 课时3 三视图与展开图 教学课件
科 目：数学 适用版本：新人教版 适用范围：【教师教学】
第二十九章 投影与视图
29.2 三视图 课时3 三视图与展开图
第一页，共十九页。
学习目标
1. 能熟练地画出物体的三视图和由三视图想象出物 体形状，进一步提高空间想象能力. (难点)
20×32π+30×40×2+25×40×2+25×30×2
=(5 900+640π)(cm2),
体积为
25×30×40+102×32π=(30 000+3 200π)(cm3).
第十页，共十九页。
新课讲解
练一练
一个机器零件的三视图如图所示(单位：cm)，这个机器零件是一个什么样的
考点26基本作图三视图与展开图(原卷版)
考点26 基本作图、三视图与展开图中考数学中，基本作图的考察方式正在发生着变化，不会再考基本作图的操作，而是考察其写法，放在题干上用以确定角平分线和中垂线，之后再用其性质求解后续问题。
三视图与展开图的考察难度则比较简单，一般只考察基础应用，所以考生在复习时要多注重该考点的概念以及应用。
一、基本作图二、三视图三、直棱柱的展开与折叠考向一：基本作图一．基本尺规作图（1）作一条线段等于已知线段，如图1；（2）作一个角等于已知角，如图2（3）作已知角的平分线，如图3；（4）作已知线段的垂直平分线，如图4 ；（5）过一点作已知直线的垂线，如图5；图1 图2 图3 图4 图5二．利用尺规作图作三角形（1）已知三边作三角形，如图1（2）已知两边及其夹角作三角形，如图2；（3）已知两角及其夹边作三角形，如图3，图1 图2 图3三．尺规作图的考察方法分析1.通常是在选择填空题中以尺规作图的语言描述来确定角平分线或者中垂线，之后再结合其他知识点完成后续问题。
2.在解答题中，尺规作图的另一类考法是放在网格图中和相似等知识点结合，考察固定长度的线段或者角度构造。
1．如图，是尺规作图中“画一个角等于已知角”的示意图，该作法运用了“全等三角形的对应角相等”这一性质（）A．SAS B．ASA C．AAS D．SSS2．小明同学在学习了全等三角形的相关知识后发现，只用两把完全相同的长方形直尺就可以作出一个角的平分线．如图：一把直尺压住射线OB，另一把直尺压住射线OA并且与第一把直尺交于点P，小明说：“射线OP就是∠BOA的角平分线．”他这样做的依据是（）A．角的内部到角两边距离相等的点在这个角的平分线上B．角平分线上的点到角两边的距离相等C．三角形三个内角的平分线交于同一个点D．三角形三个内角的平分线的交点到三条边的距离相等3．如图，在△ABC中，∠ACB＝90°．分别以点A和点C 为圆心，大于的长为半径作弧，两弧相交于M，N两点，作直线MN．直线MN与AB相交于点D，连接CD，若CD＝5，BC＝8，则sin∠DCA＝（）A ．B ．C ．D ．4．如图，在平行四边形ABCD中，以点B为圆心，适当长度为半径作弧，分别交AB，BC于点F，G，再分别以点F，G 为圆心，大于长为半径作弧，两弧交于点H，作射线BH交AD于点E，连接CE，若AE＝10，DE＝6，CE＝8，则BE的长为（）A．2B．40C．4D．8考向二：三视图三视图主视图：从物体正面看到的图左视图：从物体左面看到的图俯视图：从物体上面看到的图易错在画几何体时：①长对正、高平齐、宽相等题型②图中看不到的棱用虚线画出来1．如图几何体中，从正面看（主视图）是长方形的是（）A ．B ．C ．D ．2．如图是由四个相同的小正方体组成的几何体，若改变一个小正方体的位置后，它的俯视图和左视图都不变，那么变化后的主视图是（）A ．B ．C ．D ．3．如图是由一些大小相同的小正方体搭成的几何体从上面看到的形状，其中小正方形中数字表示该位置小正方体的个数，则该几何体从左面看到的形状是（）A ．B ．C ．D ．4．已知圆锥的三视图及相关数据如图所示，则这个圆锥的侧面积为（）A．12πcm2B．15πcm2C．24πcm2D．10πcm2考向三：直棱柱的展开与折叠几何体展开图底面形状侧面形状三角形矩形四边形矩形正方形正方形多边形矩形1．下列平面图形中，是棱柱的展开图的是（）A．B．C．D．2．由如图的正方体平面展开图可知，此正方体的“绿”字所在面的对面汉字是（）A．低B．碳C．发D．展3．如图，有一个正方体纸盒，在它的三个侧面分别画有三角形、正方形和五边形，现用一把剪刀沿着它的棱剪开成一个平面图形，则展开图是（）A．B．C．D．4．如图，将一个无盖正方体展开成平面图形的过程中，需要剪开_____条棱．（）A．3B．4C．5D．不确定1．（2022•贵港）一个圆锥如图所示放置，对于它的三视图，下列说法正确的是（）A．主视图与俯视图相同B．主视图与左视图相同C．左视图与俯视图相同D．三个视图完全相同2．（2022•宁波）如图所示几何体是由一个球体和一个圆柱组成的，它的俯视图是（）A．B．C．D．3．（2022•衡阳）石鼓广场供游客休息的石板凳如图所示，它的主视图是（）A．B．C．D．4．（2022•江西）如图是四个完全相同的小正方体搭成的几何体，它的俯视图为（）A．B．C．D．5．（2022•菏泽）沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则它的主视图是（）A．B．C．D．6．（2022•济南）如图是某几何体的三视图，该几何体是（）A．圆柱B．球C．圆锥D．正四棱柱7．（2022•临沂）如图所示的三棱柱的展开图不可能是（）A．B．C．D．8．（2022•鄂尔多斯）下列尺规作图不能得到平行线的是（）A．B．C．D．9．（2022•盘锦）如图，线段AB是半圆O的直径．分别以点A和点O为圆心，大于的长为半径作弧，两弧交于M，N两点，作直线MN，交半圆O于点C，交AB于点E，连接AC，BC，若AE＝1，则BC 的长是（）A．B．4C．6D．10．（2022•巴中）如图，在菱形ABCD中，分别以C、D为圆心，大于CD为半径画弧，两弧分别交于点M、N，连接MN，若直线MN恰好过点A与边CD交于点E，连接BE，则下列结论错误的是（）A．∠BCD＝120°B．若AB＝3，则BE＝4C．CE＝BC D．S△ADE＝S△ABE11．（2022•内蒙古）如图，在△ABC中，AB＝BC，以B为圆心，适当长为半径画弧交BA于点M，交BC于点N，分别以M，N为圆心，大于MN的长为半径画弧，两弧相交于点D，射线BD交AC于点E，点F为BC的中点，连接EF，若BE＝AC＝4，则△CEF的周长是（）A．8B．2+2C．2+6D．2+212．（2022•通辽）如图，依据尺规作图的痕迹，求∠α的度数°．13．（2022•贵港）尺规作图（保留作图痕迹，不要求写出作法）：如图，已知线段m，n．求作△ABC，使∠A＝90°，AB＝m，BC＝n．14．（2022•重庆）我们知道，矩形的面积等于这个矩形的长乘宽，小明想用其验证一个底为a，高为h的三角形的面积公式为S＝ah．想法是：以BC为边作矩形BCFE，点A在边FE上，再过点A作BC的垂线，将其转化为证三角形全等，由全等图形面积相等来得到验证．按以上思路完成下面的作图与填空：证明：用直尺和圆规过点A作BC的垂线AD交BC于点D．（只保留作图痕迹）在△ADC和△CF A中，∵AD⊥BC，∴∠ADC＝90°．∵∠F＝90°，∴①．∵EF∥BC，∴②．又∵③，∴△ADC≌△CF A（AAS）．同理可得：④．S△ABC＝S△ADC+S△ABD＝S矩形ADCF+S矩形AEBD＝S矩形BCFE＝ah．15．（2022•江西）课本再现（1）在⊙O中，∠AOB是所对的圆心角，∠C是所对的圆周角，我们在数学课上探索两者之间的关系时，要根据圆心O与∠C的位置关系进行分类．图1是其中一种情况，请你在图2和图3中画出其它两种情况的图形，并从三种位置关系中任选一种情况证明∠C＝∠AOB；知识应用（2）如图4，若⊙O的半径为2，P A，PB分别与⊙O相切于点A，B，∠C＝60°，求P A的长．1．（2022•阜新）在如图所示的几何体中，俯视图和左视图相同的是（）A．B．C．D．2．（2022•安徽）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（）A．B．C．D．3．（2022•绵阳）如图所示几何体是由7个完全相同的正方体组合而成，它的俯视图为（）A．B．C．D．4．（2022•青岛）如图①，用一个平面截长方体，得到如图②的几何体，它在我国古代数学名著《九章算术》中被称为“堑堵”．图②“堑堵”的俯视图是（）A．B．C．D．5．（2022•攀枝花）如图是由5个相同的正方体搭成的几何体，这个几何体的俯视图是（）A．B．C．D．6．（2022•永州）我市江华县有“神州瑶都”的美称，每逢“盘王节”会表演长鼓舞，长鼓舞中使用的“长鼓”内腔挖空，两端相通，两端鼓口为圆形，中间鼓腰较为细小．如图为类似“长鼓”的几何体，其俯视图的大致形状是（）A．B．C．D．7．（2022•黑龙江）如图是由若干个相同的小正方体搭成的一个几何体的左视图和俯视图，则所需的小正方体的个数最多是（）A．7B．8C．9D．108．（2022•湖北）某几何体的三视图如图所示，则该几何体是（）A．圆锥B．三棱锥C．三棱柱D．四棱柱9．（2022•盐城）正方体的每个面上都有一个汉字，如图是它的一种平面展开图，那么在原正方体中，与“盐”字所在面相对的面上的汉字是（）A．强B．富C．美D．高10．（2022•德州）在△ABC中，根据下列尺规作图的痕迹，不能判断AB与AC大小关系的是（）A．B．C．D．11．（2022•威海）过直线l外一点P作直线l的垂线PQ．下列尺规作图错误的是（）A．B．C．D．12．（2022•恩施州）如图，在矩形ABCD中，连接BD，分别以B、D为圆心，大于BD的长为半径画弧，两弧交于P、Q两点，作直线PQ，分别与AD、BC交于点M、N，连接BM、DN．若AD＝4，AB＝2．则四边形MBND的周长为（）A．B．5C．10D．2013．（2022•淄博）如图，在△ABC中，AB＝AC，∠A＝120°．分别以点A和C为圆心，以大于AC的长度为半径作弧，两弧相交于点P和点Q，作直线PQ分别交BC，AC于点D和点E．若CD＝3，则BD 的长为（）A．4B．5C．6D．714．（2022•天津）如图，在每个小正方形的边长为1的网格中，圆上的点A，B，C及∠DPF的一边上的点E，F均在格点上．（Ⅰ）线段EF的长等于；（Ⅱ）若点M，N分别在射线PD，PF上，满足∠MBN＝90°且BM＝BN．请用无刻度的直尺，在如图所示的网格中，画出点M，N，并简要说明点M，N的位置是如何找到的（不要求证明）．15．（2022•烟台）如图，⊙O是△ABC的外接圆，∠ABC＝45°．（1）请用尺规作出⊙O的切线AD（保留作图痕迹，不写作法）；（2）在（1）的条件下，若AB与切线AD所夹的锐角为75°，⊙O的半径为2，求BC的长．1．（2022•宁波模拟）如图是一个底面为正三角形的直三棱柱，其主视图是（）A．B．C．D．2．（2023•红桥区模拟）如图是一个由5个相同的正方体组成的立体图形，它的三视图是（）A．B．C．D．3．（2023•南山区模拟）图2是图1中长方体的三视图，若用S表示面积，S主＝x2+3x，S左＝x2+x，则S俯＝（）A．x2+4x+3B．x2+3x+2C．x2+2x+1D．2x2+4x4．（2022•孟村县校级模拟）如图，已知一个正方体是三个面分别标有〇、◎、※三种图案，则它的展开图可能是（）A．B．C．D．5．（2022•宽城区校级一模）下列四个选项中，不是正方体展开图的是（）A．B．C．D．6．（2022•东兴区校级二模）小欣同学用纸（如图）折成了个正方体的盒子，里面放了一瓶墨水，混放在下面的盒子里，只凭观察，选出墨水在哪个盒子中（）A．B．C．D．7．（2022•丽水二模）如图，Rt△ABC中，∠C＝90°，∠B＝30°，要求用圆规和直尺作图，把它分成两个三角形，其中一个三角形是等腰三角形．其作法错误的是（）A．B．C．D．8．（2022•玉环市一模）如图，在△ABC中，∠A＝30°，∠ABC＝100°．观察图中尺规作图的痕迹，可知∠BFC的度数为（）A．130°B．120°C．110°D．100°9．（2022•连山区三模）如图，在△ABC中，AB＝AC＝5，BC＝6，AD平分∠BAC交BC于点D，分别以点A，C为圆心，大于长为半径作弧，两弧相交于点M和点N，作直线MN，交AD于点P，则DP的长为（）A．B．C．D．110．（2023•定远县校级一模）如图，在平行四边形ABCD中，用直尺和圆规作∠BAD的平分线AG交BC 于点E．若BF＝8，AB＝5，则AE的长为（）A．5B．6C．8D．1211．（2022•柳东新区模拟）如图，在△ABC中，分别以A，C为圆心，大于AC长为半径作弧，两弧相交于点M，N，作直线MN，与AC，BC分别交于D，E，连结AE，若AB＝6，BC＝8，则△ABE的周长为（）A．13B．14C．15D．1612．（2023•乌鲁木齐一模）如图，小颖按下面方法用尺规作角平分线：在已知的∠AOB的两边上，分别截取OC，OD，使OC＝OD．再分别以点C，D为圆心、大于的长为半径作弧，两弧在∠AOB内交于点P，作射线OP，则射线OP就是∠AOB的平分线．其作图原理是：△OCP≌△ODP，这样就有∠AOP ＝∠BOP，那么判定这两个三角形全等的依据是（）A．SAS B．ASA C．AAS D．SSS13．（2022•东胜区一模）尺规作图：过直线l外一点P作直线l的平行线．如图是四位同学的作图痕迹．其中作图错误的同学是（）A．甲B．乙C．丙D．丁14．（2022•大名县校级四模）如图1，▱ABCD中，AD＞AB，∠ABC为锐角．要用尺规作图的方法在对边AD，BC上分别找点M，N，使四边形ANCM为平行四边形，现有图2中的甲、乙、丙三种方案，则正确的方案（）A．只有乙、丙才是B．只有甲，丙才是C．只有甲，乙才是D．甲、乙、丙都是15．（2023•仙桃校级一模）如图，C、D是以线段AB为直径的⊙O上的两点，且四边形OBCD是菱形，连接BD．（1）在图1中，用无刻度的直尺作出△BOD的中线BP；（2）在图2中，用无刻度的直尺作出△BCD的中线DP．。
视图与展开图
1.圆柱体展开图
2.圆锥体展开图
3.三棱锥展开图
4.三棱柱展开图
5.长方体展开图
展开
探究常见的立体图形的展开图： 将正方体的表面沿棱适当剪开，观察它的 展开图是怎样的，然后画出示意图.（沿着不同 的棱剪开，会得到不同的展开图，比一比，看 谁得到的结果多！）
5.正方体(含长方体-四棱柱)展开图
建 设 和 谐
c
社 会
（A）和
（B）谐
（C）社
（D）会
拓广探索： 如图，左边的图形可能是右边哪个图形的展开图？
(D)
(C)
实践活动
如图，是一些火车车厢的模型，他们对应着什么样的立体 图形？选择适当的比例，在一张硬纸板上画出他们的展开图， 折叠起来，得到火车车厢的模型.你还可以给他们加上窗子， 或是装上货物，加上车轮……
什么是三视图
1、从正面看(主视图)
2、从侧面看(左视图) 3、从上面看(俯视图)
几何体的三视图
从上面看
从左边看
长方体
从正面看
从上面看
从左面看
从正面看
从上面看 从左面看
从正面看
从上面看
从左面看
从正面看
观察与探究
几何体 主视图 左视图 俯视图
.
几何体
主视图
左视图
俯视图
从上面看
从左面看
从正面看
第一类，中间四连方，两侧各一 个，共六种。
1 2 3
4
5
6
第二类，中间三连方，两侧各有一、二个，共三种。
第三类，中间二连方，两侧各有二个，只有一种。
第四类，两排各三个，只有一种。
结果: 共有 11 种情况
正方体的展开图有11种基本情况：
专题27 三视图与展开图(解析版)
专题13 三视图与展开图1.视图：当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。
2.物体的三视图特指主视图、俯视图、左视图。
（1）主视图：从物体的前面向后面投射所得的视图称主视图,能反映物体的前面形状。
（2）俯视图：从物体的上面向下面投射所得的视图称俯视图，能反映物体的上面形状。
（3）左视图：从物体的左面向右面投射所得的视图称左视图，能反映物体的左面形状，有时也叫做侧视图。
物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图在画三视图时，三个三视图不要随意乱放，应做到俯视图在主视图的下方，左视图在主视图的右边，三个视图之间保持：长对正，高平齐，宽相等。
3.展开图：平面图形有三角形、四边形、圆等.立体图形有棱柱、棱锥、圆柱、圆锥、球等.把立体图形按一定的方式展开就会得到平面图形，把平面图形按一定的途径进行折叠就会得到相应的立体图形。
【例题1】（2019•四川省达州市）如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】B【解析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．从左面看可得到从左到右分别是3，1个正方形．专题知识回顾专题典型题考法及解析【例题2】（2019•甘肃）已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为．【答案】（18+2）cm2．【解析】由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．该几何体是一个三棱柱，底面等边三角形边长为2cm，高为cm，三棱柱的高为3，所以，其表面积为3×2×3+2×＝18+2（cm2）．【例题3】（2019•江苏连云港）一个几何体的侧面展开图如图所示，则该几何体的底面是（）A．B．C．D．【答案】B【解析】根据几何体的侧面展开图可知该几何体为四棱锥，所以它的底面是四边形．由题意可知，该几何体为四棱锥，所以它的底面是四边形．专题典型训练题一、选择题1.（2019广东深圳）下列哪个图形是正方体的展开图（）A． B．C．D．【答案】B【解析】立体图形的展开图B中图形符合“一四一”模型，是正方体的展开图．故选B．2.（2019•山东省济宁市）如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是（）A．B．C．D．【答案】B．【解析】考点是几何体的展开图。
立体图形的展开图和三视图PPT学习教案
(2)下图是从正面、左面、上面看由若干个小积木搭成的几 何体得到的图，那么这个几何体中小积木共有 6 个?
数主视图填俯视图 数左视图填俯视图 计算俯视图中最小数字和
(3)几个大小相同的正方体积木块所搭成的立体图形，从正 面和左面看到的形状是：
正面
左面
要搭这样一个立体图形，最多需要 7 个正方体积木块？
总结
展开图 常小正方体堆成的立体图形的三视图得 小正方体的个数
立体图形的展开图和三视图
会计学
1
一元一次方程
立体图形的展开图和三视图
展开图
展开图
如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个
面涂有颜色，下列图形中，是该几何体的表面展开图的是( B )
三视图
从正面看 正视图 从左面看 左视图 从上面看 俯视图
(1) 如图所示，是每个面上都有一个汉字的正方体的一种表面展开
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第26讲三视图与展开图
1．三视图
考试内容
考试
要求
三视图正视图
从正面得到的，由前向后观察物体的视图叫做正视图，
正视图反映物体的长和高.
b 左视图
从侧面得到的，由左向右观察物体的视图叫做左视图，
左视图反映物体的宽和高.
俯视图
从水平面得到的，由上向下观察物体的视图叫做俯视
图，俯视图反映物体的长和宽．
画物体
的三视
图画“三视
图”原则
(1)正视图和俯视图要长对正；正视图和左视图要高平
齐；左视图和俯视图要宽相等；
(2)虚实：在画图时，看得见部分的轮廓线通常画成实
线，看不见部分的轮廓线通常画成虚线．
2.立体图形的展开与折叠
考试内容
考试
要求
圆锥的
侧面展开图圆锥的侧面是一个扇形，能根据展开图想象和制作立体模型．
b 直棱柱
侧面展
开图
直棱柱侧面展开图是矩形，能根据展开图想象和制作立体模型．
正方体
的平面
展开图
一个立体图形沿不同的棱剪开就得到不同的平面图形．
考试内容
考试
要求基本
思想
转化思想，将立体图形转化为平面图形，如物体的包装等． b 1．(2017·衢州)如图是由四个相同的小立方体搭成的几何体，它的主视图是()
第1题图第2题图
2．(2017·丽水)如图是底面为正方形的长方体，下面有关它的三个视图的说法正确的是()
A．俯视图与主视图相同B．左视图与主视图相同
C．左视图与俯视图相同D．三个视图都相同
3．(2017·宁波)如图所示的几何体的俯视图为()
4．(2017·金华)一个几何体的三视图如图所示，这个几何体是()
A．球B．圆柱C．圆锥D．立方体
【问题】如图，下列四个几何体是水平放置．
(1)这四个几何体中，主视图与其他三个不相同的是________；
(2)图(1)的直三棱柱，底面是边长为2的正三角形，高为4，则此直三棱柱的侧面展开图的面积________；
(3)图(2)的圆柱，底面半径为2，高为4，则此圆柱左视图的面积________；
(4)通过(1)(2)(3)的解答，请你联想三视图和立体图形展开图的相关知识、方法．
【归纳】通过开放式问题，归纳、疏理简单几何体的三视图、展开图．
类型一判断(画)几何体的三视图
例1下列几何体中，俯视图相同的是()
A．①②B．①③C．②③D．②④
【解后感悟】掌握从不同方向看物体的方法和画几何体三视图的要求，通过仔细观察、比较、分析，可选出正确答案．
1．(1)(2016·湖州)由六个相同的立方体搭成的几何体如图所示，则它的主视图是()
(2)(2017·黔西南州)下列四个几何体中，主视图与左视图相同的几何体有()
A．1个B．2个C．3个D．4个
(3)(2017·台州)如图所示的工件是由两个长方体构成的组合体，则它的主视图是()
类型二由三视图判断原几何体的形状
例2(2016·黄石)某几何体的主视图和左视图如图所示，则该几何体可能是()
A．长方体B．圆锥C．圆柱D．球
【解后感悟】由三视图确定几何体，往往需要把三个视图组合起来、空间想象综合考虑；掌握常见几何体的三视图是解题的关键．
2．(1)(2015·桂林)下列四个物体的俯视图与如图给出视图一致的是()
(2)(2017·嘉兴模拟)如图是某个几何体的三视图，该几何体是()
A．长方体B．正方体C．圆柱D．三棱柱
(3)(2015·随州)如图是一个长方体的三视图(单位：cm)，根据图中数据计算这个长方体的体积是cm3.
类型三立体图形的展开与折叠
例3如图给定的是纸盒的外表面，下面能由它折叠而成的是()
【解后感悟】常见几何体的展开与折叠：①棱柱的平面展开图是由两个相同的多边形和一些长方形组成，按棱柱表面不同的棱剪开，可能得到不同组合方式的平面展开图，特别关注正方体的表面展开图；②圆柱的平面展开图是由两个相同的圆形和一个长方形组成的；③圆锥的平面展开图是由一个圆形和一个扇形组成的．
3．(1)(2017·漳州模拟)如图是一个长方体包装盒，则它的平面展开图是()
(2)(2015·广州)如图是一个几何体的三视图，则该几何体的展开图可以是()
(3)如图1是边长为1的六个小正方形组成的图形，它可以围成图2的正方体，则图1中小正方形顶点A，B在围成的正方体上的距离是()
A．0 B．1 C. 2 D.3
(4)(2016·十堰)如图，从一张腰长为60cm，顶角为120°的等腰三角形铁皮OAB中剪出一个最大的扇形OCD，用此剪下的扇形铁皮围成一个圆锥的侧面(不计损耗)，则该圆锥的高为()
A．10cm B．15cm C．103cm D．202cm
类型四几何体的综合运用
例4学校食堂厨房的桌子上整齐地摆放着若干相同规格的碟子，碟子的个数与碟子的高度的关系如下表：
碟子的个数碟子的高度(单位：cm)
1 2
2 2＋1.5
3 2＋3
4 2＋4.5
……
(1)当桌子上放有x(个)碟子时，请写出此时碟子的高度(用含x的式子表示)；
(2)分别从三个方向上看，其三视图如上图所示，厨房师傅想把它们整齐叠成一摞，求叠成一摞后的高度．
【解后感悟】从问题中获取信息(读表)，找出碟子个数与碟子高度之间的关系式是解此题的关键．
4．(1)(2017·湖州)如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是()
A．200cm2
B．600cm2
C．100πcm2
D．200πcm2
(2)如图，圆柱形容器高为18cm，底面周长为24cm，在杯内壁离杯底4cm的点B处有一滴蜂蜜，此时一只蚂蚁正好在杯外壁，离杯上沿2cm与蜂蜜相对的点A处，则蚂蚁从外壁A处到达内壁B处的最短距离为cm.
【课本改变题】教材母题－－浙教版九下第76页例题
如图是某几何体的三视图，则该几何体的体积是()
A．18 3 B．54 3 C．108 3 D．216 3 【方法与对策】由三视图求原几何体的体积，正确恢复原几何体是解决问题的关键．这类题是中考热点题型，平时学习中也要注意平面图形和空间图形的转化．
【分不清三视图中的实线与虚线】
一个空心的圆柱如图所示，那么它的主视图是()
参考答案
第26讲三视图与展开图
【考题体验】
1．D 2.B 3.D 4.B
【知识引擎】
【解析】(1)图(1)的主视图为长方形；图(2)的主视图为长方形；图(3)的主视图为长方形；图(4)的主视图为三角形．故主视图与其他三个不相同的是图(4)．(2)侧面展开图是矩形，侧面积为6×4＝24.(3)左视图的面积为4×4＝16.(4)画三视图，根据三视图描述简单几何体，直棱柱，圆锥侧面展开图等
【例题精析】
例1②③的俯视图都是圆，有圆心，故选C.
例2∵如图所示几何体的主视图和左视图分别是长方形和圆，∴该几何体可能是圆柱体．故选C.
例3B
例4(1)2＋1.5(x－1)＝(1.5x＋0.5)cm(2)由三视图可知共有12个碟子，∴叠成一摞的高度＝1.5×12＋0.5＝18.5(cm)．
【变式拓展】
1．(1)A(2)D(3)A 2.(1)C(2)D(3)24 3．(1)A(2)A(3)B(4)D 4.(1)D(2)20 【热点题型】
【分析与解】由三视图可看出：该几何体是一个正六棱柱，其中底面正六边形的边长为
6，高是2，所以该几何体的体积＝6×
3
4×6
2×2＝108 3.故选C.
【错误警示】A。
