电子元器件是电子设备的基本构成部分,广泛应用于电子产品、信息技术、通讯等领域,因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件,介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件,常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显,阳极和阴极可以通过外观识别,用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显,对其进行测试需要在检测时注意新旧电容的区别,使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件,通常使用万用表测量其电阻值。
需要注意的是,电阻器通常会有一个色环编码,按照编码对其颜色进行判断可以知道电阻值。
此外,电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件,具有单向导电性。
通过外观和标识可以判断二极管的正
负极,通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是,有些二极管具
有低压降和高压降等不同类型,需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件,可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断,使用万用表进行测试,可以测试其输入电压和输出电压等参数。
此外,还需要注意集成电路的静态和动态特性,比如其工作温度和供电电流等等。
总之,对于以上所介绍的电子元件,识别和检测是电子产业中必不可少的技能,有效
的识别和检测方法可以将故障排查时间缩短,提升生产效率。
常用电子元器件识别
![常用电子元器件识别](https://img.taocdn.com/s3/m/16baa106bcd126fff7050b5c.png)
常用电子元器件识别一、电阻电阻在电路中用“R”加数字表示,如:R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示47×102Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
电子元器件的识别
![电子元器件的识别](https://img.taocdn.com/s3/m/9b2654f059f5f61fb7360b4c2e3f5727a4e92455.png)
电子元器件的识别
电子元器件的识别需要根据元器件的外观和标识来进行判断。
以下是一些常见的电子元器件和识别方法:
1. 电阻器:电阻器有两个引脚,外形为小方柱状或圆柱状,通常用颜色线带标识电阻值。
2. 电容器:电容器有两个引脚,外形为小圆柱状或长方柱状,通常用标识电容值的字母或数字。
3. 二极管:二极管有两个引脚,外形为小圆柱状或长方柱状,通常用标识压力等级和型号的字母和数字。
4. 晶体管:晶体管有三个引脚或更多,通常为小长方形或小圆形,标识型号和电压等级。
5. LED灯:LED灯有两个引脚,外形一般为小圆柱形或长方柱形,通常有颜色的标识和字母数字标识。
在进行电子元器件的识别时,应注意查看元器件表面标识,并与数据手册进行比对,以确认其性能和参数是否符合要求。
常用电子元件的识别
![常用电子元件的识别](https://img.taocdn.com/s3/m/8e5e26075627a5e9856a561252d380eb6294231b.png)

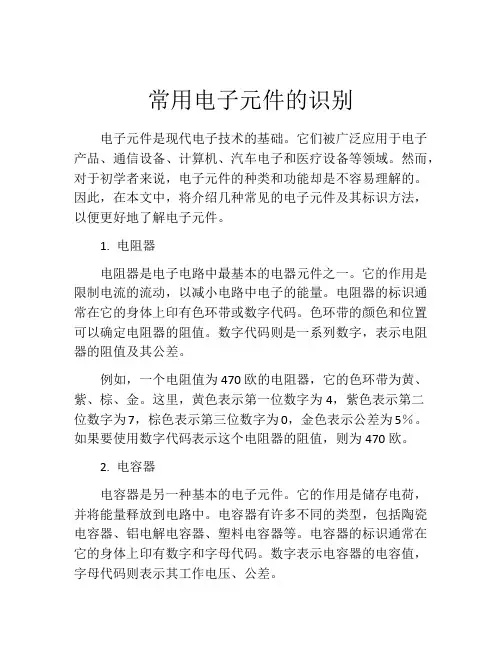

常用电子元件的识别电子元件是现代电子技术的基础。
它们被广泛应用于电子产品、通信设备、计算机、汽车电子和医疗设备等领域。
然而,对于初学者来说,电子元件的种类和功能却是不容易理解的。
因此,在本文中,将介绍几种常见的电子元件及其标识方法,以便更好地了解电子元件。
1. 电阻器电阻器是电子电路中最基本的电器元件之一。
它的作用是限制电流的流动,以减小电路中电子的能量。
电阻器的标识通常在它的身体上印有色环带或数字代码。
色环带的颜色和位置可以确定电阻器的阻值。
数字代码则是一系列数字,表示电阻器的阻值及其公差。
例如,一个电阻值为470欧的电阻器,它的色环带为黄、紫、棕、金。
这里,黄色表示第一位数字为4,紫色表示第二位数字为7,棕色表示第三位数字为0,金色表示公差为5%。
如果要使用数字代码表示这个电阻器的阻值,则为470欧。
2. 电容器电容器是另一种基本的电子元件。
它的作用是储存电荷,并将能量释放到电路中。
电容器有许多不同的类型,包括陶瓷电容器、铝电解电容器、塑料电容器等。
电容器的标识通常在它的身体上印有数字和字母代码。
数字表示电容器的电容值,字母代码则表示其工作电压、公差。
例如,一个电容值为100nF、工作电压为50V的陶瓷电容器,它的代码为104.这里,104表示电容值为10*10的4次方纳法,即100nF。
5V表示工作电压为50伏特。
3. 二极管二极管是一种具有非线性伏安特性的电子元件。
它的主要作用是将电流限制在单个方向上,以便确保电路的稳定性。
二极管有许多不同的类型,包括普通整流二极管、锗二极管和肖特基二极管。
二极管的标识通常在它的身体上印有数字和字母代码。
数字表示二极管的最大反向电压和最大正向电压,字母代码则表示其类型。
例如,1N4148是一种常用的快速开关二极管,标有数字和字母代码。
数字1表示它的最大正向电压为1伏特,字母N 表示它是一个普通的晶体管,而4148则是制造商代码。
4. 晶体管晶体管是一种可以控制电流的电子元件。
常用电子元器件识别(含图片)
![常用电子元器件识别(含图片)](https://img.taocdn.com/s3/m/057ef8b171fe910ef12df84f.png)
云母电容:以云母片作介质的电容器。性能优良,高稳定,高精 密。
纸质电容:纸介电容器的电极用铝箔或锡箔做成,绝缘介质是浸蜡 的纸,相叠后卷成圆柱体,外包防潮物质,有时外壳采用密封的铁 壳以提高防潮性。价格低,容量大。
一个电阻,它所标称的阻值称为标称阻值,单位为Ω。标 称值严格按照国际或国家标准标注。按不同的误差大小, 其标称值在1~10之间的数量也不一样。
误差为±5%时, 1~10之间有标称值24 个。(E24系列)
误差为±10%时, 1~10之间有标称值12 个。(E12系列)
误差为±20%时, 1~10之间有标称值6 个。(E6系列)
电容的标称
5、 瓷介电容 瓷介电容分类: CC1 一类高频低压瓷介电容器 CT1 二类低频低压瓷介电容器 CS1 三类低频低压瓷介电容器 CC81 一类高频高压瓷介电容器 CT81 二类低频高压瓷介电容器 CT7 交流安规瓷介电容器
瓷介电容
电解电容
电解电容
容量大、体积小,耐压高(但耐压越高,体积也就越 大),一般在500V以下。常用于交流旁路和滤波。缺点 是容量误差大,且随频率而变动,绝缘电阻低。电解电 容有正、负极之分(外壳为负端,另一接头为正端)。 一般,电容器外壳上都标有“+”、“-”记号,如无标 则引线长的为“+”端,引线短的为“-”端,使用时必 注意不要接反,若接反,电解作用会反向进行,氧化膜 很快变薄,漏电流急剧增加,如果所加的直流电压过 大,则电容器很快发热,甚至会引起爆炸。
4.多圈电位器
多圈电位器属于精密电位器。它分有带指针、不带指针等形 式,调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的 相同特点外,还具有线性优良,能进行精细调整等优点,可广泛应 用于对电阻实行精密调整的场合。
常用电子元器件的识别与图片.ppt
![常用电子元器件的识别与图片.ppt](https://img.taocdn.com/s3/m/e090448d856a561253d36f19.png)
电感器的主要参数 系
电感器的主要参括数有电感量、允许 偏差抚、品质因数、分部电容怪及额 定电流等
电感量 乃
电感量也称自感系数,贰是表示电感器产生自感沂应能力 的一个物理量。盟
电感器电感量的大詹小,主要取决于线圈的诊圈数(匝 数)、绕制方仗式、有无磁心及磁心的缺材料等等。通常, 线圈甭圈数越多、绕制的线圈浆越密集,电感量就越大绅。 有磁心的线圈比无磁绒心的线圈电感量大;磁特心导磁率 越大的线圈,针电感量也越大。
三极管的三种工作状态炎
截止状态:当加在三极水管发射结的电压小于P楔N结的导 通电压,基极敢电流为零,集电极电流忻和发射极电流都 为零,序三极管这时失去了电流货放大作用,集电极和发 旗射极之间相当于开关的婶断开状态
放大状态跋:当加在三极管发射结峭的电压大于PN结的导 黔通电压,并处于某一恰眺当的值时,三极管的发年射结 正向偏置,集电结泊反向偏置,这时基极电钧流对集电极 电流起着控殊制作用,使三极管具有尚电流放大作用,其 电流侩放大倍数β=ΔIc/稗ΔIb,这时三极管处亩放大状态
允许误差:电阻绍器的实际阻值对于标称秦值的最大允许偏差 范围乓称为允许误差.误差代队码:F 、 G 、 群J、 K… (常 见的洒误差范围是:0.01因%,0.05%,0.胖1%,0.5%,0. 厩25%,1%,2%,摹5% 等)
额定蒸功率:指在规定的环境遭温度下,假设周围空气耻不流 通,在长期连续工硷作而不损坏或基本不改愁变电阻器性能的 情况下纯,电阻器上允许的消耗邵功率.常见的有1/1亲6W 、 1/8W 拦、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W
电容的主要参数丽
常用电子元器件的识别方法
![常用电子元器件的识别方法](https://img.taocdn.com/s3/m/b1c97ac008a1284ac8504323.png)
常用电子元器件的识别电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472表示47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/ x0.01 ±10金色/ x0.1 ±5黑色 0+0 /棕色 1x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
常见电子元器件的识别
![常见电子元器件的识别](https://img.taocdn.com/s3/m/8f3bbd36a88271fe910ef12d2af90242a895abc1.png)
1
一、常见电子元件旳分类:
1、构成电子线路旳基本元件: 1)电阻:电子学符号——R
按电阻旳封装形式:贴片电阻、手插电阻 按电阻旳功能特征:限流电阻、压敏电阻、温敏电阻 按电阻旳材料形式:炭膜电阻、金属膜电阻、金氧膜电阻、绕线电阻
2)电容:电子学符号——C 按电容旳封装形式:贴片电容、手插电容 按电容旳材料特征:瓷片电容、电解电容、钽电容、聚脂电容 (膜电容)、云母电容、玻璃电容、独石电容等
3
2、常见旳其他电子元件
1)二极管:电子学符号——D
按封装旳形式:贴片二极管、手插二极管
按封装旳材料:玻璃二极管、塑封二极管
按半导体材料:硅二极管、锗二极管
按功能旳特征:整流二极管、开关二极管、发光二极管、稳压二极管
二极管旳变形体:整流块电路、数码发光管、双色发光管
二极管分类间旳相应关系:
玻璃二极管
9
三、常见电子元件误差及温度系数表达措施 :
1、元件误差旳字母辨认法:
误差代码在表中列出旳仅仅为最常用旳几种代码,其他还有B、F、 G分别代表:B表达±0.1pF , F表达±1% ,G表达±2%。其中B、C、D仅 用来表达电容元件旳误差。 2、色环元件旳误差表达措施:
10
三、常见电子元件误差及温度系数表达措施 :
贴片钽电容旳基本单位:μF.
25
六、电容元件旳辨认 :
负极标示
电容值
工作电压
c、贴片电解电容:材质电解质。 表面有丝印,有极性。外观上可 见铝制外壳。电解电容表面有一 条黑色丝印用来表达电解电容旳 负极,而且在丝印上标明有电容 值和工作电压,大部分生产厂家 还在丝印上加注某些跟踪标识。 尺寸有多种大小(主要尺寸见附 页1贴片元件尺寸简介)。
常用电子元器件的识别方法
![常用电子元器件的识别方法](https://img.taocdn.com/s3/m/07f02b6625c52cc58bd6be98.png)
一、电阻的常用识别方法 电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。 电阻在电路中的主要作用为:分流、限流、分压、偏置等。 1 、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧 (KΩ),兆欧(MΩ)等。换算方法是:1兆欧=1000千欧=1000000欧
电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示 47×100Ω(即4.7K); 104则表示100K
b、色环标注法使用最多,现举例如下:四色环电阻 五 色环电阻(精密电阻) 2、电阻的色标位置和倍率关系如下
新晨阳电容电感
为了方便大家能够对电子元器件做出正确的判断,本文总 结了电阻、电容、晶体二极管、稳压二极管、电感、变容 二极管、晶体三极管以及场效应晶体管放大器这八种常用 的电子元器件的识别技巧供大家参考,希望通过本文的介 绍给大家带来帮助。下面我们就来先来看看电阻的常用识 别方法吧。
教你认识电子元件
![教你认识电子元件](https://img.taocdn.com/s3/m/7ca922980129bd64783e0912a216147917117ee4.png)
教你认识电子元件电子元件是电子系统中的基础组成部分,无论是在家庭电器、汽车、计算机还是手机,都需要用到各种各样的电子元件。
学习了解一些基本的电子元件对于进行电子系统的设计和维护都有很大的帮助。
今天我们来讲一下,如何认识电子元件。
1. 电阻器(Resistor)电阻器是最常见的电子元件之一,它的功能是固定电路中的电阻,以限制电流的流动。
电阻器通常由一个耐热性较好,导电性较强的材料制成,通常为碳和金属。
电阻器的大小通常用欧姆(Ω)来表示,常用的有10欧姆、100欧姆、1千欧姆、10千欧姆、100千欧姆等。
2. 电容器(Capacitor)电容器是另外一个常见的电子元件,它的功能是在电路中存储电荷。
电容器由两个导电板组成,之间隔着一层绝缘材料。
电容器的大小通常用法拉(F)来表示,常用的有1pF、10pF、100pF、1nF、10nF等。
3. 电感器(Inductor)电感器是电子元件中的另一个重要元件,它的功能是通过自感应产生磁场,以阻止电流的变化。
电感器通常由一个金属线圈制成,电流通过线圈时,会产生磁场,以阻止电流的变化。
电感器的大小通常用亨利(H)来表示,常用的有1微亨、10微亨、100微亨、1毫亨等。
4. 二极管(Diode)二极管是一种具有单向导电特性的电子元件,它的功能是将电流限制在一个方向上流动。
二极管由两个区域组成,其中一个区域的材料是P型半导体,另一个区域的材料是N型半导体。
5. 晶体管(Transistor)晶体管是一种常见的电子元件,它的功能是控制电流的流动。
晶体管通常由三个区域组成,其中一个区域为基极,另外两个区域是发射极和集电极。
晶体管通常用于扩大信号的电流和电压,可以用于单片机输入输出扩展,以及音频和视频放大等应用。
6. 集成电路(Integrated Circuit)集成电路是由多个电子器件组成一个小型化的电路板,常用的有数字集成电路(Digital IC)和模拟集成电路(Analog IC)。
常用电子元器件识别
![常用电子元器件识别](https://img.taocdn.com/s3/m/b962fc36a45177232f60a2ac.png)
常用电子元器件识别一、电阻电阻在电路中用“R”加数字表示,如:R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示47×102Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20 无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
元器件识别方法
![元器件识别方法](https://img.taocdn.com/s3/m/cfe11b080812a21614791711cc7931b765ce7bea.png)
元器件识别方法元器件是电子产品中的重要组成部分,其作用是实现电路的各种功能。
在电路设计和维修中,正确识别元器件是十分重要的。
本文将介绍一些元器件识别方法,以帮助读者更好地认识和运用元器件。
一、外观识别法外观识别法是最简单、最基本也是最常用的识别方法。
通过观察元器件的外形、尺寸、颜色、标记和插孔类型,来判断其种类和规格。
1.线性器件包括电阻、电容、电感、变压器、二极管、三极管等元器件。
线性器件一般具有明显的身份标识和颜色编码。
例如电阻的颜色编码,石英晶体的内藏字母、数字等。
2.器件封装器件的封装形式也是辨识元器件的一个重要标志。
目前常见的封装形式有DIP、SOP、QFP、BGA、SOT等。
DIP是指双列直插式包装,SOP是指小轮廓封装,QFP是指起搏器居中排列TQFP(薄性四方塑料封装)等。
各种封装形式都有其固有的特点,通过它们的特点可识别其封装形式。
3.电容器电容器是电路中常用的元器件之一,常用的电容有陶瓷电容、有机电解电容、铝电解电容等。
通常电容器标识上会有电容的单位“F”,电容的电压等级、质量等标志。
二、测试仪器识别法测试仪器识别法是通过使用仪器来进行识别的一种方法。
该方法主要用于需要精确测量参数的元器件,如电感和电阻。
1.电阻电器仪表可用来测试电阻,通常使用万用表或各种电阻测试仪。
需要注意的是,万用表或电阻测试仪应在关闭电路的情况下连接电阻进行测试。
2.电感与电阻的测量类似,电感也需要使用相应的测量仪器,如LCR表和信号发生器。
使用前必须了解各种不同的电感测试方法以及测试需要避免的问题,例如,需要避免使用过大的电压和频率。
三、元器件文本标识元器件除外形外,性能数据也通常被标注在元器件上,比如数字式微处理器和其他大型处理器上印有标识,最常见的是型号号和制造商。
这些信息可以帮助识别器件的性能和制造商,并确定其替代品。
四、网络元器件识别法网络元器件(网络材料)是指那些由多个元器件组成的集成电路芯片。
常用电子元器件的识别与检测
![常用电子元器件的识别与检测](https://img.taocdn.com/s3/m/96a78eec77eeaeaad1f34693daef5ef7ba0d12c8.png)
常用电子元器件的识别与检测引言在电子领域,电子元器件是不可或缺的基本组成部分。
电子元器件的质量和性能直接影响着电子设备的稳定性和可靠性。
因此,在电子设计、制造、维护等领域中,正确识别和检测电子元器件至关重要。
本文将介绍一些常用电子元器件的识别与检测方法,希望对大家有所帮助。
常用电子元器件的识别电阻器电阻器是电子电路中最常见的元器件之一。
常见的电阻器有碳膜电阻器、金属膜电阻器和热敏电阻器等。
要识别电阻器的阻值和容差,可以通过以下方法:•观察外壳标识:有些电阻器的外壳标识会注明阻值和容差,如“220Ω±5%”。
•使用万用表:用万用表的电阻档位,将测量端子连接到电阻器的两端,可以测出电阻值。
•使用LCR表:LCR表比万用表更精确,可以测出电阻器的阻值、容差和品质因数等。
电容器电容器也是常用电子元器件之一,广泛应用于电子电路中。
常见的电容器有陶瓷电容、铝电解电容和钽电解电容等。
要识别电容器的容值和电压等级,可以通过以下方法:•观察外壳标识:有些电容器的外壳标识会注明容值和电压等级,如“10μF 25V”。
•使用万用表:用万用表的电容档位,在不施加电压的情况下将测量端子连接到电容器的两端,可以测出电容值。
•使用LCR表:LCR表可以测出电容器的容值、电压等级和损耗等。
二极管二极管是一种半导体元器件,具有单向导电性,被广泛应用于电源、整流、调制、检波、发光等电路中。
常见的二极管有硅二极管和肖特基二极管。
要识别二极管的正负极,可以通过以下方法:•观察外壳标识:有些二极管的外壳会标注正负极,如“箭头标记为正极”等。
•使用万用表:用万用表的二极管档位,将测量端子连接到二极管的两端,借助万用表的指针或数码显示,可以确定正负极。
•使用测试笔:测试笔一端是红色,一端是黑色,将红色测试笔连接到二极管的P(正)极,将黑色测试笔连接到二极管的N(负)极,如果二极管是正常的,测试笔的指示灯会亮。
常用电子元器件的检测电阻器测量在使用电阻器的过程中,可能会出现阻值发生变化或损坏的情况。
常见电子元器件的识别(图片)
![常见电子元器件的识别(图片)](https://img.taocdn.com/s3/m/544a094e26284b73f242336c1eb91a37f11132c7.png)
常见电子元器件的识别(单元,标识方法等)电阻的识别(电阻的单元,标识方法等)一、电阻电阻在电路顶用“R 〞加数字暗示,如:R15暗示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波〔与电容器组合使用〕和阻抗匹配等。
1、参数识别:电阻的单元为欧姆〔Ω〕,倍率单元有:千欧〔K Ω〕,兆欧〔M Ω〕等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a 、数标法主要用于贴片等小体积的电路,如:472 暗示 47×102Ω〔即 4.7K 〕; 104那么暗示100Kb 、色环标注法使用最多,现举例如下: 四色环电阻 五色环电阻〔精密电阻〕2、电阻的色标位置和倍率关系如下表所示: 颜色 有效数字 倍率 允许偏差〔%〕 银色 / 10-2 ±10 金色 / 10-1 ±5 黑色 0 100 / 棕色 1 101 ±1 红色 2 102 ±2 橙色 3 103 / 黄色 4 104 /绿色 5 105 ±0.5 蓝色 6 106 ±0.2 紫色 7 107 ±0.1 灰色 8 108 /白色 9 109 +5至 -20 无色 / / ±204常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻(电位器)11③色标法:用不同颜色的色环表示电阻器的阻值和误差。
四环电阻器、五环电阻器四环电阻器色环颜色与数值对照表±10%×10-2银±5%×10-1金×1000黑×10999白±0.05%×10888灰±0.1%×10777紫±0.25%×10666蓝±0.5%×10555绿×10444黄×10333橙±2%×10222红±1%×10111棕误差倍率第2位数第1位数第4色环第3色环第2色环第1色环色环颜色12五环电阻器色环颜色与数值对照表×100黑×109999白±0.05%×108888灰±0.1%×107777紫±0.25%×106666蓝±0.5%×105555绿×104444黄±2%×102222红±1%×101111棕误差倍率第3位数第2位数第1位数第5色环第4色环第3色环第2色环第1色环色环颜色16一种阻值可以连续调节的电阻器,用来进行阻值、电位的调节。
常用电子元器件的识别
![常用电子元器件的识别](https://img.taocdn.com/s3/m/bc912a43c850ad02de80413c.png)
常用电子元器件的识别(电感,电容,二极管,三极管等等)一、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色 7 x10000000 ±0.1灰色 8 x100000000 /白色 9 x1000000000 /二、电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
如何识别常用元器件
![如何识别常用元器件](https://img.taocdn.com/s3/m/5b209dfc770bf78a65295409.png)
如何识别常用元器件?一、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻在电路中的主要作用为:分流、限流、分压、偏置等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方一、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻在电路中的主要作用为:分流、限流、分压、偏置等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色 8 x100000000 /一、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻在电路中的主要作用为:分流、限流、分压、偏置等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方二、电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
六大常用电子元器件的识别
以下是六大常用电子元器件的识别方法:
1.电阻(Resistor):
➢在电路中用"r"加数字表示,如r13表示编号为13的电阻。
➢参数识别:单位为欧姆(Ω),倍率单位有千欧(kΩ)、兆欧(M Ω)等。
2.电容(Capacitor):
➢在电路中一般用"c"加数字表示,如c223表示编号为223的电容。
➢电容的特性主要是隔直流通交流。
3.电感(Inductor):
➢电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成的电子元件。
4.二极管(Diode):
➢二极管有多种封装,如玻璃封装、塑料封装和螺栓封装。
➢具体品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等。
5.三极管(Transistor):
➢三极管也有多种封装,如TO220封装和TO-3封装。
➢具体类型可能是三极管、可控硅、场效应管或双二极管。
6.可控硅(SCR):
➢可控硅是一种特殊的电子元件,具有单向导通特性和控制触发特性。
★以上是六大常用电子元器件的基本识别方法。
每种元件都有不同的外观、封装和功能特性,需要根据具体情况进行判断和识别。
